Рено Логан 1.4 и 1.6 замена ремня грм на 8, 16 клапанов

Сколько стоят ремни ГРМ?

Рекомендуется заменять детали комплектом с использованием оригинальных изделий. Аналоги, имеющие низкую цену, позволят сэкономить не более 1000-1200 рублей на комплекте. Но риск досрочного выхода узла из строя многократно увеличивается.

Наименование детали и каталожный номер	Цена, руб
Ремень на 8-клапанный двигатель, 8200939081	800
Ремень на 16-клапанный двигатель, 8201069699	1400
Ролик натяжения на 8-клапанный мотор, 8200908180	2200
Ролик натяжения на 16-клапанный мотор, 7700108117	По отдельности не поставляется
Обводной ролик 16-клапанного двигателя, 7700107150	Аналогично
Ремкомплект (ремень и ролики) на 8-клапанный мотор, 130С17480R	3000
Ремкомплект (ремень и ролики) на 16-клапанный мотор, 7701477014	4300
Цены актуальны для трех регионов: Москва, Челябинск, Краснодар

Замена ремня ГРМ

Замена ремня ГРМ Рено Логан 8 клапанов

Далее подробная инструкция по замене ремня ГРМ Renault Logan 8 клапанов Но для начало посмотрим на схему ГРМ.

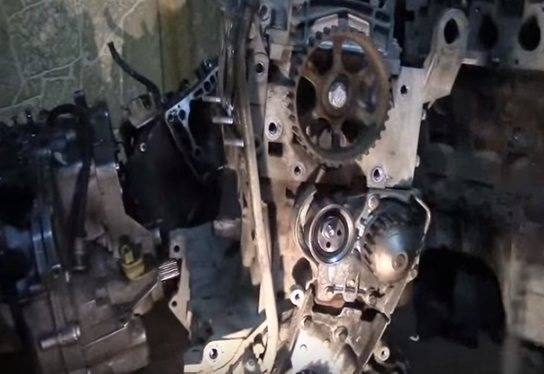

Устройство привода ГРМ двигателя Рено Логан 8 клапанов

• 1 — зубчатый шкив коленчатого вала
• 2 — зубчатый шкив распределительного вала
• 3 — ремень привода ГРМ
• 4 — натяжной ролик
• 5 — зубчатый шкив насоса охлаждающей жидкости

Порядок действий по замене ремня ГРМ на данном моторе следующий —
1 — Отворачиваем шесть болтов крепления верхней крышки привода ремня, затем снимаем верхнюю крышку ремня привода ГРМ.
2 — Отвинчиваем болты крепления нижней крышки ремня привода ГРМ и снимаем её. Головкой «на 18» отворачиваем болт крепления шкива коленчатого вала, затем снимаем шкив.

3 — Теперь необходимо, не снимая ремня, прокрутить шкив распредвала до совмещения меток на ГБЦ и шкиве распредвала, как показано на фото. То есть установить его в ВМТ (верхняя мертвая точка).

Теперь необходимо заблокировать коленвал в положении ВМТ поршней 1-го и 4-го цилиндров. Для этого в блоке цилиндров двигателя Logan 8 клапанов есть специальная технологическая заглушка под датчиком сигнализатора аварийного давления масла (рядом с первым цилиндром). Откручиваем заглушку и вкручиваем туда специальный болт длинной резьбы не менее 75 мм, это не позволит провернуть коленвал по часовой стрелке.

Не проворачивая коленвал, откручиваем натяжной ролик ГРМ и снимаем ремень. При замене ремня, ролик меняем в обязательном порядке. При установке нового ремня необходим специальный ключ (с двумя рожками), для натяжения ролика ГРМ (подходит от моделей Лада). После того, как вы поставили новый ремень необходимо его проверить на натяжение. Смотрим следующее фото.

Если вы можете усилием большого и указательного пальцев руки перекрутить ремень, более чем на 60-70 градусов, то значит ремень натянут слабо, и его надо подтянуть еще. Проверку натяжения ремня проводите в месте между зубчатым шкивом распределительного вала и насоса охлаждающей жидкости. Перетягивать ремень так же не стоит, это может сократить ресурс самого ремня и помпы. После натяжения ремня не забудьте выкрутить болт из технологического отверстия.

Для окончательной проверки правильности установки ремня Рено Логан 8 клапанов проверните привод, после полного оборота шкива распредвала метки ГРМ должны совпадать. Если метки выставлены неверно нормально двигатель работать не будет.

Для справки 8-клапанные двигатели объемом 1.4 и 1.6 литра отличаются только за счет большего радиуса кривошипа коленчатого вала и, следовательно, большего хода поршня.

Этапы выполнения работ по замене ремня ГРМ

Процедура замены ремня ГРМ одинакова для Рено Логан, Сандеро, Дастер, Ларгус, Меган, Сценик и других моделей, оснащенных двигателем K4M и K4J. Аналогично процедура проводится на 1.4-литровой модификации.

Подготовка

Перед тем как заменить ремень газораспределительного механизма Рено, машина поднимается на домкрате или подъемнике, затем убирается правое переднее колесо автомобиля и защита мотора. Под колесом открывается часть пластиковой защиты, прикрывающей двигатель. Чтобы ее убрать, необходимо снять две клипсы, после чего она легко выводится вниз, третья клипса «ежик» просто сдергивается.

На следующем этапе снимается ремень генератора. Для этого ключом на 13 отводится в сторону подпружинивающий натяжной механизм. Если меняете ремень ГРМ на Рено Меган 2 1.6, потребуется ключ на 15. Ремень отводится в сторону, снимаясь с ролика, насаженного на шестерню коленвала.

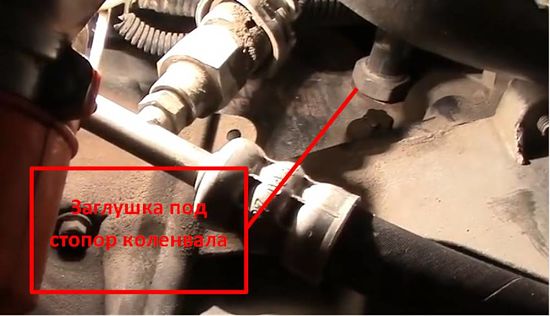

В открывшемся пространстве требуется найти и открутить заглушку под стопор коленвала. Это делается головкой Е14 (внутренний торекс). При этом не надо переживать, что потечет масло, заглушка должна выкрутиться относительно легко. Делаете опору под поддон двигателя и опускаете машину. Это необходимо для того, чтобы в снять одну из моторных опорных подушек.

Перед снятием опоры убирается трубопровод и топливный шланг, простое крепление открывается нажатием на боковые язычки. Для снятия опоры сначала откручиваете три болта на 16, которые находятся сверху, затем три болта, прикрепляющих опору непосредственно к кузову, тоже головкой на 16. Из подушки высвобождаете жгут проводки, сняв зажимную защелку, после чего опора спокойно вытаскивается.

Чтобы добраться до заглушек распредвалов снимаете воздушный ресивер. Для этого убираете резиновый держатель, высвобождаете трос газа, и ресивер легко вынимается. За ним можно увидеть заглушки (большую и малую). Для их снятия нужно пробить центр отверткой и подковырнуть, используя отвертку как рычаг. Поскольку они одноразовые, не нужно заботиться о целостности этих заглушек.

Периодичность

Также автовладельцев интересует периодичность, с которой требуется обязательно менять ремни. У Логана газораспределительная система устроена так, что на всех моторах этого автомобиля загибаются клапана, когда обрывается ремень. А потому при достижении определенного пробега лучше не рисковать, а сразу же поменять элемент.

Если заглянуть в руководство по эксплуатации, то официальный регламент диктует срок в 15 тысяч километров как период для обязательной проверки состояния. Менять еще не обязательно.

Защита картера Шериф: каталог продукции, цена, где купить

Рубрика: Тюнинг

А вот непосредственно сама замена выполняется через 60 тысяч километров. Достаточно спорное утверждение от официального представителя. В действительности, как показывает практика и опыт владельцев Рено Логан, реальный срок службы оригинальной детали составляет 50 тысяч километров. А еще лучше, если замены выполнить на 45 тысячах. Если же машина редко используется, тогда отталкиваться нужно не от пробега, а от срока. В таких условиям ремни меняют каждые 4 года.

Когда 60 тысяч километров пройдено, дальнейшая эксплуатация Логана сопряжена с большими рисками. Это возможно даже при условии, что никаких признаков износа нет. Начинают образовываться внутренние повреждения, которые легко приведут к проблемам с мотором.

Необходимость в досрочной замене

Есть ситуации, когда Рено Логан не может пройти весь указанный пробег. То есть ремень изнашивается и разрушается раньше заявленного периода. Обычно это происходит по вине неправильной установки или же из-за использования изначально некачественного изделия.

Чтобы определить необходимость в досрочной замене ремня, отталкивайтесь от нескольких характерных признаков. А именно:

• на поверхности образуются следы замасливания;
• натяжение ремня нарушается;
• натяжной ролик заклинивает;
• клинит помпу;
• на беговой части появляются трещины и разрывы;
• следы разрушений видны на внешней стороне ремня;
• торцевые части постепенно расслаиваются;
• двигатель нехарактерно шумит;
• автомобиль плохо разгоняется.

Опытные автомастера утверждают, что очень опасной является ситуация, когда на поверхность попадает масло. Это приводит к ускоренному разрушению резиновых компонентов ремня. Если вы видите смазку на элементе, для начала найдите причину, почему так происходит. Зачастую это поврежденные или изношенные сальники вала.

Процесс замены ремня привода ГРМ Рено с фотографиями и описанием

Шаг 1. Поддомкрачиваем автомобиль и снимаем правое переднее колесо, после чего подкладываем снятое колесо под подрамник.

Фото 1 колесо под подрамникШаг 2. Снимаем боковой кожух, процедура довольно легкая.

Фото 2 Пластиковый правый кожух Шаг 3. Ставим автомобиль на 1-ую передачу нажимаем на тормоз и откручиваем головкой на 18 мм шкив коленчатого вала на ремень генератора.

Фото 3 Шкив коленвала Шаг 4. Ключом на 13мм ослабляем натяжитель генератора поднимаем ролик и снимаем ремень генератора.

Натяжитель генератора Обратите внимание что конструкция натяжителя будет различна для автомобилей с кондиционером и без него. Но не пугайтесь нужно всего лишь ослабить натяжитель и снять ремень

Шаг 5. Теперь откручиваем сам шкив ремня генератора.

Фото 5 Шаг 6. Вытаскиваем и убираем щуп масла. Снимаем или убираем все провода, которые будут мешаться при снятии крепления двигателя (подушка двигателя). Но предварительно сделайте упор под поддон как показано на фото 7(к примеру монтировку чтобы двигатель не упал).

Фото 6 Верхнее крепление двигателя

Фото 7 Шаг 7. Головкой или ключом на 16 мм откручиваем верхнее крепление двигателя 5 болтов, показанное на фото 6.

Фото 8 Шаг 8. Теперь нам предстоит снять две крышки ГРМ, пластиковая № 5 и дюралевая № 8. Сначала снимается пластиковая потом дюралевая. Головкой на 8 мм, откручивается пластиковый кожух 3 болта, и головкой на 13 откручиваем дюралевый кожух 4 болта, а головкой на 10 мм откручиваем 1 болт

Обратите внимание что нижние болты на дюралевом корпусе могут откручиваться с усилием так как данные каналы с завода промазываются герметиком

Фото 9 Схема двигателя

Фото 10 Шаг 9. Выставляем ГРМ по меткам. Метка на шестерне распредвала должна смотреть на значок «дачия» см. фото 11. И метка шестерни на шкиве коленвала также должна смотреть вниз, но бывает так что данной метки нет с завода и поэтому нужно нанести ее самостоятельно фото 12, но верхняя мертвая точка должна быть выставлена.

Фото 11

Фото 12 Шаг 11. Откручиваем натяжной ролик. Для этого понадобиться ключ на 16 и спец. Ключ для натяжения ремня ГРМ см. фото 13.

Фото 13 Шаг 12. Снимаем сам ремень.

Фото 14 Шаг 13. Собираем все в обратной последовательности, для начала устанавливаем на место натяжной ролик. Шаг 14. Ставим на место ремень. На ремне должны быть нанесены метки ставим его в соответствии с ними фото 15 и 16. Т.е. все метки на ремне должны совпасть с метками на шестернях распредвала и коленвала. Белая риска должна попасть на зуб с риской на шестерне

Обратите внимание. Стрелки на ремне должны быть по ходу движения, т.е

смотреть вниз фото 17.

Фото 15

Фото 16

Фото 17 Ну дальше объяснять мы не будем так как всё делаем в соответствии с этой инструкцией замены ГРМ только в обратной последовательности. Также если по фото вам было что-то непонятно, можете посмотреть подробное видео замены ремня ниже.

2163-13-12-011

Большим пальцем руки нажимаем на ремень посередине между шкивами генератора и коленчатого вала.

При усилии нажатия ~ 10 кгс прогиб ремня должен составлять 6–8 мм.

Для натяжения ремня снимаем правый грязезащитный щиток моторного отсека.

Ослабляем затяжку болта 2 нижнего крепления генератора и болта 5 крепления генератора к натяжной планке. Отодвигая монтажной лопаткой генератор от блока цилиндров двигателя, натягиваем ремень. Затягиваем болты крепления генератора.

Не перетягивайте ремень! Чрезмерное натяжение ремня приводит к преждевременному выходу из строя как самого ремня, так и подшипников генератора.

При замене ремня ослабляем его натяжение (см. выше) и снимаем ремень со шкивов коленчатого вала и генератора.

Маркировка ремня привода генератора на автомобиле без гидроусилителя руля и без кондиционера — 4РК 718 (четырехручьевой, длиной 718 мм).

Устанавливаем ремень привода генератора в обратной последовательности и регулируем его натяжение. Для точной проверки натяжения ремня необходимо обратиться в сервис.

[Замена ремня привода вспомогательных агрегатов 16-клапанного двигателя Renault Logan/Sandero] [Проверка состояния и замена ремня привода ГРМ 8-клапанного двигателя Renault Logan/Sandero] [Как сэкономить на ТО Renault Logan/Sandero до 6500 руб.] [ТО Renault Logan/Sandero на 15 тыс. км пробега] [ТО Renault Logan/Sandero на 60 тыс. км пробега] [ТО Renault Logan/Sandero на 90 тыс. км пробега] [Инструмент, необходимый для проведения технического обслуживания Renault Logan/Sandero]

Замена ремня привода вспомогательных агрегатов 8-клапанного двигателя Renault Logan/Sandero

Процесс замены ремня

Какие могут быть проблемы

• Признаков возникновения неисправности бывает нехарактерный свист из подкапотного пространства (это свистит ремень). Это говорит о том, что скорее всего шкив и ремень имеют сильный прогиб, поэтому, используя инструмент натяжение ремня усиливается, что устранить свистовые звуки. Но при возникновении звука при дефекте регулятора или других проблем – требуется установка нового механизма.
• Самый радикальный вариант для устранения свиста – установка нового ремня и шкива.
• Свист возникает и на деталях с поломанным регулятором. При возникновении свиста и установлении неисправности регулятора данный агрегат снимается со штанного места и устанавливается.
• Также причиной сбоев в работе является неисправность подшипниковых элементов. Они ломаются по разным причинам. Владелец французского авто Рено Логан объемом на 1.6 л с ГУР при установке новой комплектующей должен отталкиваться от советов автоконцерна Рено при покупке новой детали.

Рено отдает предпочтение в этом вопросе генераторам и ремня компании Bosch. Именно такие комплектующие и узлы монтируются базов на седан. Сейчас можно найти множество альтернатив, но для нормальной работы следует ставить именно комплектующие Bosch.

Замена ремня ГРМ двигателя 2,0

Устанавливаемые двигатели

Замена ремня ГРМ на Рено Логан

Здравствуйте. Выполним замену ремня ГРМ на Рено Логан с двигателями 1,4-1,6 (K7J, K7M). Такие моторы ставились на Логан до 2010 года выпуска.

Ремень ГРМ на Рено Логан с двигателями 1,4-1,6 (K7J, K7M) меняют через 60 тыс. км пробега.

Инструменты:

• вороток
• удлинитель
• головка на восемнадцать, шестнадцать, тринадцать, десять, восемь
• подпорка для двигателя
• вилка для ролика натяжетеля ремня ГРМ
• ключ для колесных болтов

Артикул:

оригинальный ремень ГРМ для Рено Логан, комплект — 7701477024

Пошаговая инструкция

1. Поддомкрачиваем и снимаем правое колесо.

2. Снимаем пластиковый кожух для доступа к ремню генератора. Далее снимаем ремень генератора. Эту операцию мы показывали ранее.

3. Откручиваем шкив коленчатого вала. Болт под головку на восемнадцать. Лучше всего откручивать болт пневмогайковертом, тогда нет проблем с фиксацией коленчатого вала. Если пневмогайковерта нет, тогда можно мощной плоской отверткой застопорить маховик, и открутить болт. Лучше это делать с помощником.

После откручивания болта, снимаем шкив.

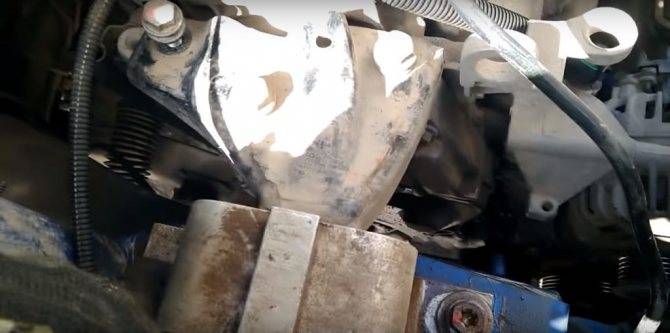

4. Теперь нам нужно подпереть снизу двигатель для того чтобы открутить правую опору двигателя. Берем мощную опору и подставляем под сливную пробку. В защите картера есть вырез и снимать ее ненужно.

Подставляем опору и опускаем домкрат.

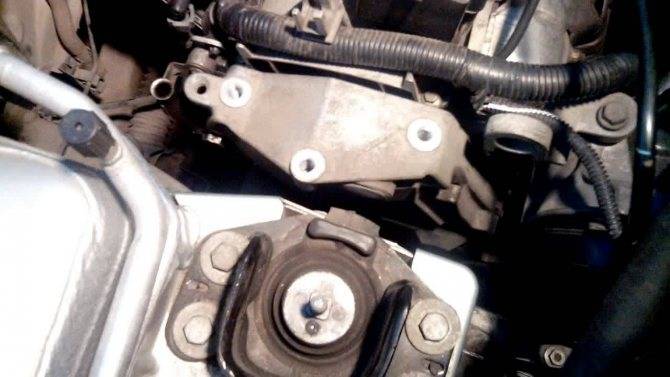

5. Откручиваем пять болтов крепления правой опоры двигателя.

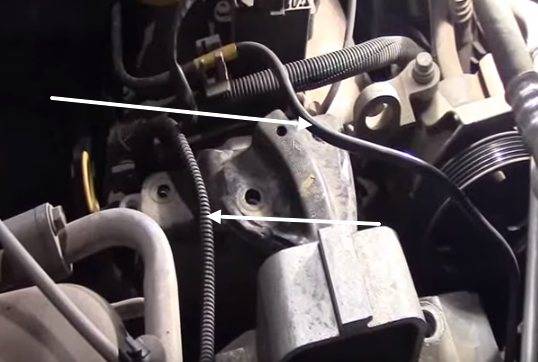

6. Отводим в сторону шланг идущий от абсорбера к впускному коллектору и провод.

Шланг и провод на защелках. Там все элементарно.

7. После того как отвели шланг и провод, снимаем опору двигателя.

8. Дальше нам нужно демонтировать кожухи ремня ГРМ на нашем Логане. Демонтируем с начало нижний пластиковый кожух. Откручиваем три болта крепления головкой на восемь и снимаем.

Болты еще могут быть под головку на десять в зависимости от года.

Кожух выводим через низ.

9. Откручиваем пять болтов крепления верхнего металлического кожуха.

Четыре болта под головку на тринадцать, один на десять. Если машина до 2008 года выпуска, то болты будут под головку на шестнадцать.

Болты которые отмечены ниже сидят на герметике по заводу из-за того что там проходят масляные каналы. Эти болты будут трудно откручиваться. Так же не забудьте при обратной сборке смазать эти болты герметиком.

Отмечены болты которые нужно садить на герметик

10. После откручивания болтов снимаем верхний кожух.

11. Теперь нам нужно выставить шкивы по меткам. Для этого нужно совместить стрелочку на шестерне распредвала с буквой D (логотип Dacia) на клапанной крышке.

Чтобы прокрутить двигатель и совместить метки можно использовать болт который крепит шкив коленчатого вала. Одеваем на болт большую гайку и накручиваем его до упора. Далее прокручиваем по часовой стрелке до совмещения меток.

Гайка на болт нужна для того чтобы она уперлась в шестеренку коленчатого вала.

12. Откручиваем гайку крепления натяжного ролика головкой на шестнадцать. После откручивания гайки снимаем ремень ГРМ и ролик.

13. Перед установкой ремня ГРМ и ролика на Рено Логан промываем и очищаем все что закроется кожухами.

14. Одеваем ролик и наживляем гайку.

15. Начинаем устанавливать ремень с шестеренки коленчатого вала. Одеваем ремень на шестеренку КВ совмещая метки на шестеренке и на ремне.

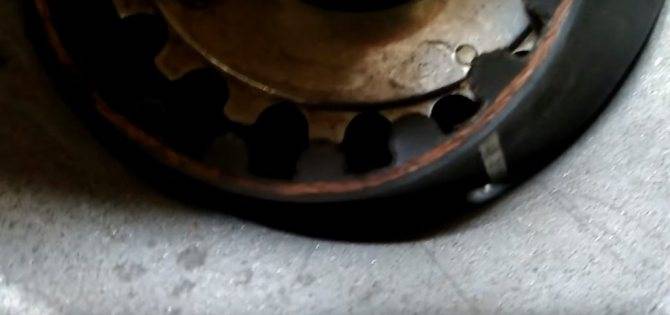

Отмечена метка на шестеренке КВ и ремне

Одеваем ремень на помпу, распредвал и на ролик. Смотрите чтобы метка на шестеренке распредвала совместилась с меткой на ремне.

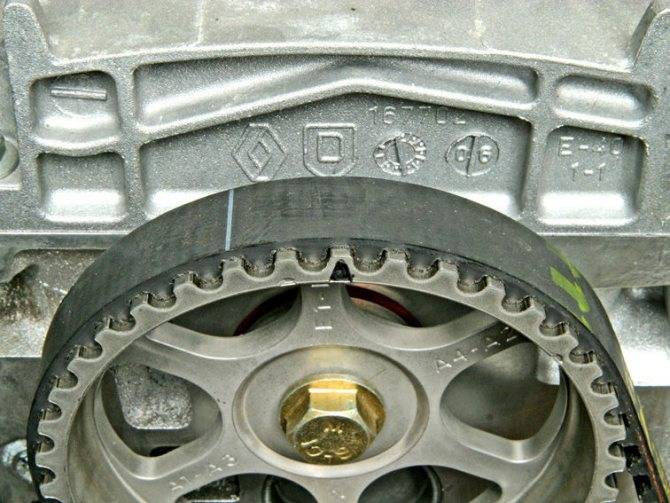

Метка на шестеренке РВ и ремне

Для определения того какая метка на ремне ГРМ идет на шестерню КВ и какая на шестерню РВ нужно посмотреть где надписи на ремне. Там где нарисованы стрелки направления работы и надписи о производителе значит это верх ремня, и ближайшая метка идет на шестерню РВ.

16. После установки у ремня ГРМ есть слабина, ее нужно убрать повернув немного шестерню РВ против часовой стрелки.

17. Теперь нам нужно создать правильное натяжение ремня ГРМ на Рено Логан. Силу натяжения ремня специалисты устанавливают из опыта, но если вы новичок, то установите ролик как на фото ниже. Это будет оптимальная натяжка ремня.

Вставляем вилку в ролик и отводим его вверх для придания ремню ГРМ натяжки. Как только создали требуемое натяжение ремню, другой рукой затягиваем гайку крепежа ролика.

На фото видно как должен стоять ролик при нормальном натяжении ремня

18. Производим обратную сборку и не забываем посадить на верхнем кожухе два болта на герметик.

Новичку потребуется около двух часов для выполнения работы. Вопросы задавайте в комментарии с радостью помогу вам сэкономить копейку на сервисе.

Устройство двигателя Рено Сандеро 1.6 16V

Силовой агрегат называется К4М, это атмосферный бензиновый, четырехтактный, четырехцилиндровый, рядный, 16-клапанный, с верхним расположением двух распределительных валов. Порядок работы цилиндров: 1–3–4–2, отсчет – от маховика. Система питания – распределенный впрыск топлива.

Блок цилиндров сделан из чугуна, головка блока отлита их алюминиевого сплава. В газораспределительном механизме два распредвала и 16 клапанов. Шатуны — стальные, двутаврового сечения, обрабатываются вместе с крышками. Крышки крепятся к шатунам специальными болтами с гайками. Поршневой палец — стальной, трубчатого сечения. Палец, запрессованный в верхнюю головку шатуна, свободно вращается в бобышках поршня. Поршень — из алюминиевого сплава. Юбка поршня имеет сложную форму: в продольном сечении — бочкообразная, в поперечном — овальная. В верхней части поршня проточены три канавки под поршневые кольца. Два верхних поршневых кольца — компрессионные, а нижнее — маслосьемное.

Слабое натяжение ремня ГРМ в Рено Логан 1.6

Брусок должен проходить в отверстие защиты картера двигателя. Для надежности, поддев монтировкой двигатель со стороны снятого колеса, вставить плоский деревянный упор между двигателем и рамой. Опустить домкрат, чтобы подушка приподнялась над крылом.

Двигатель Рено Логан вывешен и надежно закреплен.

Чтобы не как правильно натянуть ремень грм рено логан, можно вынуть щуп уровня масла и закрыть его отверстие тряпкой. Устанавливаем новый ремень ГРМ, при этом следим чтобы стрелка напрвления ремня, которая на нём нарисована, была ориентирована по направленюи часовой стрелки б.

Совмещаем при этом метки а устанавливается ремень ГРМ на свои места в следующем порядке: Натяните ремень ГРМ как это описано вначале страницы. После этого выверните установочный палец. Проверните коленвал на два оборота, совместите метки на шкиве и крышке ГБЦ и заверните снова установочный палец в отверстие для проверки положения ВМТ первого поршня. Если нужно переустановите ремень. Выверните установочный палец и установите все снятые детали в обратном порядке.

Причины и признаки поломки

Самая частая причина – это естественный износ. Ремни изготавливаются из прочной и относительно эластичной резины. Материал при работе мотора постоянно подвергается нагрузкам, соответственно, со временем теряет свои прочностные характеристики. Изделия невысокого качества изнашиваются еще быстрее, поэтому покупка более дешевой модели – это фальшивая экономия. Также к разрушениям ремня может привести попадание на него различных жидкостей (масла, топлива или грязи).

Существует ряд признаков, по которым можно определить изношенность детали:

• появление микротрещин и других дефектов в виде сгибов, складок;
• лохматость ремня, слишком слабое натяжение, заметные провисания;
• появление характерного гула, который вызывают ролики;
• дефекты на роликах или шкивах, вследствие чего повреждается материал ремешка.

Обрыв приведет к тому, что клапаны ударятся с поршнями, а это приведет к фатальному исходу для деталей. В итоге придется раскошелиться на капитальный ремонт. А теперь сравните стоимость ремонта с ценой ремня и спросите, что будет действительно экономией.

Меняем ремень ГРМ Renault Logan

Ремень механизма газораспределения Рено Логан отличается достаточно небольшим ресурсом, поэтому момент, когда его необходимо менять, наступает после 60 тыс. км, которые проезжает машина.

Замена ремня ГРМ Рено Логан 8 клапанов (К7М)

Кроме набора инструментов, с помощью которых поршень 1-го цилиндра устанавливался в ВМТ, для манипуляций по замене ремня ГРМ Логан восьмиклапанного мотора используют ключ с размерностью 10 мм. Натяжитель проворачивается спецключом или круглогубцев с отогнутыми губками.

Действия при замене отработанного ремня Рено Логан:

После установки поршня в верхней мертвой точке рассоединяем колесо привода вспомогательных агрегатов и коленчатый вал.
Извлекаем нижнюю часть крышки ГРМ, закрепленную тремя болтами. (ссылка на источник фото)

Нанесите отметины, ориентируясь по которым, во время установки вы сможете определить корректное положение натягивающего элемента, после чего, ослабляя фиксирующую гайку, проворачиваем натяжитель по часовой стрелке.
В порядке очереди освобождайте от ремня шкивы водяного насоса, распределительного и коленчатого валов, а также механизм натяжителя

(ссылка на источник фото)

При смене натяжителя учтите, что элемент устанавливается отверстиями для ключа наружу.

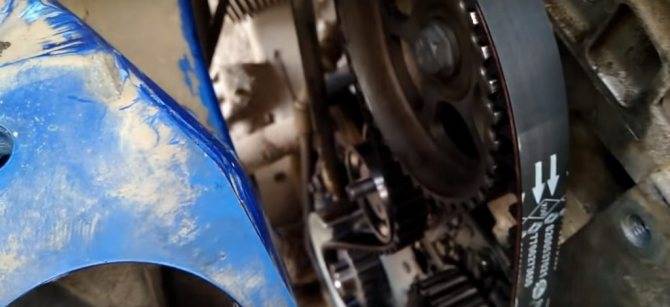

Новый ремень фиксируют соответственно отмеченного стрелками направления движения элемента во время работы мотора, начиная с зубчатого шкива распредвала, затем переводят на шкивы водяного насоса, коленвала и натяжителя.
Проворачивая ролик против часовой стрелки, обеспечиваем натяжку ремня.
Затягиваем гайку фиксации натяжителя.
На коленчатом вале закрепите колесо, передающее движение механизмам вспомогательных элементов, 2 раза проверните вал и убедитесь в совпадении меток, регулирующих правильное положение шкивов распредвала и коленвала.
Обратите внимание на степень натяжения ремня ГРМ. Если ведущее звено перекручивается на 90 градусов и больше, натяжение ослаблено.
После совмещения меток и контроля натяжения снимаем шкив, которым приводятся в движения вспомогательные агрегаты;
Произведите установку всех демонтированных элементов.

Замена ремня газораспределения Logan 16 клапанов (К4М)

Замена ремня ГРМ на агрегированном шестнадцатиклапанным мотором Рено Логан производится инструментами, входящими в набор для установки поршня в ВМТ, с применением торцевой головки «на 10» и шестигранника 6 мм.

Как поменять ремень:

1. После установки поршня ВМТ, снятием соответствующего болта демонтируйте колесо вспомогательных механизмов.
2. Снимите крышку защиты ремня, вывернув соответствующие фиксаторы.

   (ссылка на источник фото)

3. Установите шестигранник в соответствующий паз натяжительного ролика, чтобы он не прокручивался при ослаблении гайки.
4. После снятия ремня газораспределения избавьтесь от гайки крепления ролика.
5. Снимите промежуточный ролик ремня, зафиксированный болтом и шайбой.
6. Во время монтажа нового элемента натяжения выступом нужно попасть в паз мотора. Для затяжки гайки необходимо усилие 7Нм.
7. Натягиваем ремень ГРМ Рено Логан.
8. Фиксируя ролик шестигранником, нужно на 7-8 мм по часовой стрелке сдвинуть подвижную отметку, выступающую на внешней части корпуса натяжителя.

   (ссылка на источник фото)

9. Установите колесо, передающее движение вспомогательным механизмам, затем снимаются вспомогательные фиксирующие элементы коленвала и распредвала.
10. Оберните 6 раз болт, крепящий колесо вспомогательных механизмов и коленчатого вала.
11. Ослабляем гайку, отвечающую за фиксацию натяжительного механизма, подводим подвижную метку к неподвижной. Затягиваем крепление динамометрическим ключом, прикладывая усилие, равное 27 Нм;
12. Методом установки поршня 1-го цилиндра Логан в ВМТ проверьте, правильно ли отрегулированы газораспределительные фазы;
13. Соберите все демонтированные элементы.

Подготовительные работы

Установка приводного ремня усложняется тем, что он находится в неудобном месте. Пространства для работы будет немного, поэтому лучше всего поставить машину на подъемник или использовать яму. Также в районе крыла располагается защитная панель. Ее необходимо снять, открутив крепеж.

Как только машина и набор ключей будут подготовлены, можете приступать. Обязательно возьмите яркий фонарик, чтобы освещать темные места в подкапотном пространстве. Также понадобятся тряпки. Грязь со шкивов лучше удалить, как и различные камешки, которые могли забиться в ребрах

Обратите внимание, что разбирать конструкцию необходимо только после того, как двигатель полностью остыл

Процесс замены ремня привода ГРМ Рено с фотографиями и описанием

Что купить

Если вы обнаружили, что ремень ГРМ приходит в негодность и его нужно менять, появляется вопрос покупки. Оптимальный вариант – приобрести оригинальную продукцию от завода изготовителя. Она разработана специально для этой иномарки, поэтому никаких проблем с установкой не возникнет, а также вам не придется беспокоиться за качество (если это не подделка).

Оригинальные детали покупаются согласно каталожному номеру. Это уникальный идентификатор от производителя. Для двигателей с 8 клапанами необходимо использовать Renault 7701477024. Для моторов с 16 клапанами покупайте комплект ГРМ Renault с каталожным номером 130C17529R

Обратите внимание, что официальные дилеры продают вместе с ремешком также сменные ролики. Стоимость фирменной продукции варьируется от 4 до 6 тысяч рублей

• Contitech;
• Bosch;
• Dayco;
• Gates.

Если говорить о рекомендациях автомехаников, то более трети советуют ставить продукцию фирмы Gates. На втором месте находится Contitech.

При покупке совместимого ремня убедитесь, что он действительно предназначен для вашего автомобиля. Рекомендуется узнать, для какой конкретно модели двигателя предназначен ремешок. Также можете измерить его длину и количество зубьев. Параметры должны совпадать с аналогичными у старого ремня.

При покупке тщательно осмотрите изделие на наличие дефектов или микротрещин (если товар разрешается открыть)

В ином случае, естественно, обращайте внимание на саму упаковку. Предварительно рекомендуем изучить в сети Интернет, как выглядят оригинальные коробки и изделия от вышеописанных компаний

Потрепанная упаковка или низкое качество этикетки с информацией о товаре может говорить, что вы столкнулись с подделкой.

Совместимые модели стоят от 1000 рублей и выше. Некоторые товары от Contitech и Gates по стоимости сравнимы с оригиналом. Что из них прослужит дольше, придется определять практическим путем.

Об автомобиле

Комплектуется этот автомобиль этой модели в зависимости от страны, в которую он будет поставляться. Это касается также и моторов, рабочий объём которых может быть от 1 тыс. см 3, до 1600 см 3. Для регионов РФ предназначены моторы следующих модификаций:

1. Движок 1,4 MPi имеет рабочий объём 1400 см 3, 8 клапанов в ГБЦ.
2. Мотор 1,6 MPi с рабочим объёмом 1600 см 3, 8 клапанов в ГБЦ.
3. Двигатель К4М, имеющий рабочий объём 1600 см 3, 16 клапанов.

Главной особенностью этой линейки моторов является тот факт, что привод клапанного механизма ГРМ использует зубчатый ремень. Отличие ремней для моторов с 8 и 16 клапанами заключается в его длине, количестве зубьев. Силовые агрегаты могут работать совместно как с механическими коробками перемены передач, так и с АКПП. Эта модель автомобиля очень популярна среди таксистов РФ и стран СНГ, так как проста в обслуживании, имеет приличный ресурс до капитального ремонта.

1,6 MPi двигатель на Renault Logan

Цепь или ремень

При рассмотрении технических условий разрабатываемого автомобиля конструкторами рассматривался вопрос о том, каким образом осуществить привод клапанного механизма ГРМ. Цепь считалась более надёжным элементом привода в этом механизме, однако уже много моторов в этом приводе имеют ремень. Его применение в приводе позволяет сократить длину силового агрегата, который в моторном отсеке установлен поперечно.

Если соблюдать все рекомендации по обслуживанию мотора, использовать качественные расходные материалы, это позволит длительный период использовать двигатель без существенных проблем. Поэтому в споре что применить в приводе ремень или цепь в моторах Рено Логан, победу одержал зубчатый ремень.
