Замена ремней двигателя (K4M) Рено Логан Сандеро (Renault Sandero Logan)

Рено сандеро: замена генератора, ремня генератора, ролика

Замена ремня генератора на Рено Логан, Сандеро, Ларгус с ГУРом и кондиционером

Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера — 5К пятиручьевой, длиной мм. Этим способом можно продиагностировать только чрезмерное ослабление ремня, поэтому для точной проверки и регулировки натяжения обратитесь в сервис. При монтаже ремня укладываем его на шкивы и заводим под натяжной и рено сандеро степвей замена ремня генератора ролики в соответствии со картой привода.

Выверните два болта крепления натяжного ролика и снимите его. Ключом на 13 откручивается крепление провода, для подключения плюсового вывода генератора. В связи с этим данные о величине усилия при прогибе ветви ремня на определенный размер в технической документации отсутствуют.

Он так же пятиручьевой, но его длина меньше — миллиметров. Рассматривая, что ремень, допустимо, необходимо поменять в пути например, при его обрывевдалеке от обслуживания, покажем метод, при котором можно примерно оценить натяжение ремня. Так же можно использовать аналог:

Отметим, что следует приобретать или оригинальные запчасти Рено, или аналог, изготовленный авторитетным производителем. В процессе эксплуатации он подвергается большим нагрузкам, поэтому должен соответствовать современным стандартам качества. Новую деталь устанавливают на Рено с применением следующей очередности: Выемок на шкиве больше, чем бороздок.

Замену производят так, чтобы ближайшая к двигателю бороздка осталась свободной. Регулировка привода и установка запасных частей Если натяжной ролик, он будет издавать писк при вращении.

Some Title Here

Это актуально для владельцев первого поколения Рено Сандеро и Рено Логан. На Рено Сандеро ремень генератора должен устанавливаться при помощи специального устройства — тензометрического тестера.

Замена ремня генератора на Рено Логан, Сандеро, Ларгус с ГУРом и кондиционером

Это связано с тем что на авто без кондиционера и гидроусилителя на двигателях нет специального устройства — натяжителя ремня.

Поэтому необходимо оценивать натяжение вручную или при помощи тестера. Регулировка осуществляется затягиванием болтов ролика.

Перенатяжение ремня чревато преждевременным выходом из строя роликов и подшипников генератора. Во втором случае применяется один приводной ремень, натяжение которого регулируется натяжным роликом.

На автомобилях, в которых генератор и компрессор кондиционера расположены с разных сторон двигателя, замену приводных ремней выполняйте в следующем порядке. Снимите ремень привода компрессора кондиционера, разрезав его.

Замените ремень привода генератора см.

Установите держатель ремня входит в комплект поставки ремня привода компрессора кондиционера в нижней части шкива коленчатого вала. Наденьте ремень на шкив компрессора кондиционера и заведите его за держатель, который установили на шкив коленчатого вала.

Сдвиньте держатель ремня с закрепленным на нем ремнем по шкиву коленчатого вала по часовой стрелке, насколько позволит усилие рук. Установите специальный крючок входит в комплект поставки ремня привода компрессора кондиционера: В то же время, при увеличении оборотов двигателя генератор получает дополнительную мощность.

Чтобы во всех случаях выходное напряжение оставалось в пределах нормы вольт , генератор имеет встроенный регулятор напряжения. Для исправного функционирования системы приводной ремень генератора не должен проскальзывать.

И разумеется, обрыв ремня мгновенно приводит к исчезновению источника питания при движении бортовая система автомобиля может питаться от аккумулятора — но очень недолго! Монтируем ремень привода дополнительных агрегатов в обратной очерёдности.

Шкивы привода дополнительных агрегатов, генератора, компрессора кондиционера и насоса гидроусилителя руля шестиручьевые, а ремень привода — пятиручьевой. Укладываем ремень на шкивы так… …чтобы он был смещен к внутреннему краю 1 шкивов, а наружний ручей шкивов 2 оставался свободным.

Модель без ГУР и климатической системы, как заменить ремень

Конструктивно механизм на модельном ряде Рено Логан в отсутствие ГУРа более прост. Поэтому, ремонтные действия, а также непосредственно эксплуатации владельцу не принесут столько нервотрепки, как другие варианты комплектации. Но на 16-клапанных моторах 1.4 или же 1.6 такой вариант исполнения практически отсутствует.

Но есть и негатив подобной модели Рено Логан – при ремонтных действиях велика вероятность деформации генератора, когда сильно натянут непосредственно ремень генератора.

Генератор размещается не там, где обычно. Следовательно, он более доступен – процедуры демонтажа/монтажа фактически не занимают долго времени.

• Сам демонтаж поломанного узла на Рено Логан и дальнейший его ремонт (или же его составляющих, например, кольца либо шкива) выполняется от коленвала.
• В этом варианте следует провести замер точного усилия по напряжению новой ременной передачи, чтобы исключить возможные дефекты генератора, при необходимости подтянуть. Для этого применяется специальный прибор-тестер или же другое оборудование, для проверки текущей исправности других агрегатов – подшипников и регулятора. Но обычно силу напряжения автомобилисту устанавливают визуально, ведь использование подобного прибора для измерений имеет свою специфику, поэтому следует все правильно натянуть.

Как поменять ремень генератора на Рено Логан самому?

Чтобы автомобиль не подвел в пути, необходимо следить за его техническим состоянием: своевременно менять рабочие жидкости и расходные материалы. Одной из регламентированных операций является замена ремня генератора. В статье дана подробная инструкция и видео о том, как поменять ремень генератора Рено Логан.

Назначение генератора – обеспечение электрической энергией все системы автомобиля. Для этого его ротор должен постоянно вращаться. Это осуществляется за счет ременной передачи между коленвалом и генератором. Когда ремешок рвется, то автомобиль не может самостоятельно передвигаться. Поэтому необходимо следить за состоянием ремня, чтобы не было неприятных сюрпризов в дороге.

Пошаговая инструкция по замене ремня ГРМ

Когда менять и как выбрать

Ресурс работы ремня для 8КЛ и 16КЛ агрегатов с объёмами 1.4 и 1.6 л рассчитан на 60 тысяч км пробега, после которых ремешок следует поменять. Это касается моделей фазы 1 (2006, 2007, 2008 года выпуска) и фазы 2 (2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 г.в.).

Ремень нужно заменить, если есть такие дефекты:

• На боковинах есть расслоения и трещины.
• Поверхность зубьев изношена.
• Имеются следы масла.

Неправильное расположение при установке может стать причиной обтрёпанных краёв, а масляные пятна указывают на протечки в области сальников коленвала. Присутствие их на шкиве (демпфере) способствует недостаточному сцеплению, и ротор прокручивается.

Степень натяжения — также важный фактор: если оно слабое, то ремень проскакивает, и генератора работает не на полную силу. Можно услышать, как он свистит и шумит во время того, как авто заводится, чаще всего — в холодную погоду, а АКПП ходит разболтанно. Иногда для устранения проблемы достаточно его просто подтянуть, но при сильном износе приходится ставить новую деталь. Ещё одной причиной сбоёв в работе может стать выход из строя подшипников.

Установка новых комплектующих должна проходить с учётом рекомендаций производителя Renault Logan. Оптимальным вариантом является установка оригинальных деталей. Артикул ремня для моделей без кондера — 5РК1110 (8200841132). Обязательно стоит учитывать размер и длину изделия.

хорошими качественными показателями отличаются детали от Fenox, Francecar, Mitsubishi. Каталожные коды некоторых деталей: 8200022774 — генератор 120А, 110616 — механизм свободного хода, 8200660040 — генератор на Логан 1.6 л (82HP), al21201o7 — для двигателей 1.4 (k7j) и 1.6 л. Характеристики оригинальных деталей выше, чем у аналогов, как и стоимость.

Иногда на разборках предлагают оригинальные б/у запчасти, которые можно купить по выгодной цене. Производитель рекомендует устанавливать устройства от Bosch и подбирать их в соответствии с номером из каталога.

Признаки неисправностей ремня ГРМ на «Рено Сандеро»

Симптомы того, что требуется замена ГРМ на «Рено Сандеро 1.6», следующие:

1. Из выхлопной трубы идет черный дым.
2. Заведенный двигатель вибрирует.
3. Пуск силового агрегата происходит с трудом.
4. Работа мотора сопровождается посторонними звуками.

Если вы заметили один из вышеперечисленных признаков поломки, следует провести диагностику ремня ГРМ на «Рено Сандеро». Для этого придется отправиться в автосервис. Но если у вас есть опыт проведения ремонта, вы сможете проверить механизм сами.

Выше были приведены косвенные симптомы того, что требуется замена ГРМ на «Рено Сандеро». Однако есть и другие признаки, указывающие на поломку этого узла, но для их выявления придется выполнить простейшие манипуляции, особенно если косвенные признаки уже были обнаружены.

Что необходимо сделать? Прежде всего демонтируем защитный кожух ремня ГРМ на «Рено Сандеро». Затем осматриваем ремень по всей длине, проворачивая при этом коленчатый вал двигателя.

Во время проверки следует внимательно изучить, в каком состоянии находятся зубья ремня ГРМ «Рено Сандеро». Возможно, ремень растрескался, поврежден либо износился

Обратите внимание на то, как сильно он натянут. Увидели, что на ремне есть масляные потеки либо на него попал антифриз? Тогда необходимо ликвидировать протечку, чтобы деталь была чистая

Дело в том, что смазка и охлаждающая жидкость могут испортить материал, из которого ремень ГРМ изготовлен.

Сравнение цен актуально на 29.05.2023

Получите скидку на летние шины до 15% от средней рыночной цены 2023 года!

Мы сравнили цены в ряде магазинов шин и дисков и предлагаем вам лучшую цену

Выбирайте свой комплект шин и экономьте уже сегодня!

Перейти к акциям

Также существуют другие косвенные причины, которые способны привести к тому, что потребуется замена ГРМ на «Рено Сандеро» вследствие обрыва ремня. Также этот элемент может износиться, и зубья будут проскакивать. Произойти это может потому, что натяжитель или ролики сильно изношенны. В такой ситуации ремень ГРМ будет натянут слабо. В результате зубья начнут проскакивать на высоких оборотах. Более того, если натяжение недостаточное, он может оборваться. Некоторые натяжители идут вместе с помпой. Если она сломается, натяжение также будет слабым.

Также не стоит забывать о сроках, когда необходимо на «Рено Сандеро» производить замену ГРМ. Узнать их можно в инструкции по эксплуатации авто. Причем с заменой не стоит затягивать, и выполнять ее лучше немного раньше, чем положено.

Приобретая ремень ГРМ для замены на «Рено Сандеро», не стоит экономить, выбирайте только оригинальные детали от надежного бренда. Только так газораспределительный механизм будет работать исправно, а значит, и мотор не сломается.

Замена ремня с ГУР и кондиционером на Renault

Как правильно осуществляется замена ремня генератора с кондиционером? Подобная компоновка Рено Логан с ГУР и сплит-системой можно встретить на Renault с мотором 1.6, а с двигателем объёмом на 1,4 л — реже. Более часто эти моменты комплектации характерны для 16-клапаных двигательных систем. Не надо забывать о том, что когда меняется ремень генератора, обязательно меняются и натяжные ролики. Какова этажность подобных мероприятий? Все действия производятся на остывшем двигателе.

• В моторном отсеке ключом на 13 ослабляется винт крепежа роликов подшипников.
• Затем закручивается кронштейн с корпусной частью генератора регулятора Renault Logan.
• После снимается приводная часть и кольца из функционала для работы со сплит-системой и ГУР. На этом шаге производиться замена роликов, потому что эти запчасти сменяются вместе с ремнем.
• Используя ключ, следует разобрать сам роликовый узел и ролик напряжения (для этого применяется, как и ранее ключ № 13).
• Когда выполнена установка новой комплектующей и произведена замена роликовых элементов (ремня, привода и колец) выполняется монтаж всего узла в обратной итерации. Устанавливая необходимо произвести фиксацию нового роликового держателя для лучшего крепежа всей конструкции, требуется его затянуть.
• После выполняется монтажа конструкции (колец и привода) в обратном варианте. Вся процедура четко рассмотрена на видео.

Отличительным признаком ремня в такой конструкции выступает присутствие 5 ручьев, в то время как шкивы для привода вспомогательных устройств имеют шесть. Таким образом, осуществляется замена ремня генератора с кондиционером.

Замена привода вспомогательных агрегатов Duster

Делаем натяжку ремня своими руками

Данная процедура имеет некоторые отличия на автомобилях с разными комплектациями. Также о с кондиционером регулировка выполняется автоматически. Если ваш автомобиль не оборудован климатической системой, натяжку ремня производят вручную следующим образом:

• В комплектациях 5К**** (порядковый номер) ослабляют два винта, что крепят кронштейн. При помощи регулировочного элемента возвращают его на место. После настройки крепежные болты затягивают обратно. Работа производится шестигранным ключом.
• В комплектациях 4РК *** затягивается верхний крепежной винт. После проверки натяжения его снова ослабляют при необходимости. Нижний винт закручивается в последнюю очередь.

Замена роликов ремня генератора Рено Логан

Рено отдает предпочтение в этом вопросе генераторам и ремня компании Bosch. Именно такие комплектующие и узлы монтируются базов на седан.

Сейчас можно найти множество альтернатив, но для нормальной работы следует ставить именно комплектующие Bosch. Замена ремня с ГУР и кондиционером на Renault Как правильно осуществляется замена ремня генератора с кондиционером?

Более часто эти моменты комплектации характерны для клапаных двигательных систем. Не надо забывать о том, что когда меняется ремень генератора, обязательно меняются и натяжные ролики.

Какова этажность подобных мероприятий? Все действия производятся на остывшем двигателе. В моторном отсеке ключом на 13 ослабляется винт крепежа роликов подшипников.

Замена роликов ремня генератора Рено Логан

Затем закручивается кронштейн с корпусной частью генератора регулятора Renault Logan. После снимается приводная часть и кольца из ролики приводного ремня рено логан для работы со сплит-системой и ГУР. На этом шаге производиться замена роликов, потому что эти запчасти сменяются вместе с ремнем. Когда выполнена установка новой комплектующей и произведена замена роликовых элементов ремня, привода и колец выполняется монтаж всего узла в обратной итерации.

Устанавливая необходимо произвести фиксацию нового роликового держателя для лучшего крепежа всей конструкции, требуется его затянуть. После выполняется монтажа конструкции колец и привода в обратном варианте.

Вся процедура четко рассмотрена на видео. Отличительным признаком ремня в такой конструкции выступает присутствие 5 ручьев, в то время как шкивы для привода вспомогательных устройств имеют шесть. Таким образом, осуществляется замена ремня генератора с кондиционером. Замена ремня ролики приводного ремня рено логан Logan с ГУР, но без кондиционера Для проведения замены на ролики приводного ремня рено логан узле с ГУР на 1,6 л без сплит-системы специальный инструмент не нужен.

Рено Логан: замена ремня генератора

Модель без ГУР и климатической системы, как заменить ремень

Конструктивно механизм на модельном ряде Рено Логан в отсутствие ГУРа более прост. Поэтому, ремонтные действия, а также непосредственно эксплуатации владельцу не принесут столько нервотрепки, как другие варианты комплектации. Но на 16-клапанных моторах 1.4 или же 1.6 такой вариант исполнения практически отсутствует.

Но есть и негатив подобной модели Рено Логан – при ремонтных действиях велика вероятность деформации генератора, когда сильно натянут непосредственно ремень генератора.

Генератор размещается не там, где обычно. Следовательно, он более доступен – процедуры демонтажа/монтажа фактически не занимают долго времени.

• Сам демонтаж поломанного узла на Рено Логан и дальнейший его ремонт (или же его составляющих, например, кольца либо шкива) выполняется от коленвала.
• В этом варианте следует провести замер точного усилия по напряжению новой ременной передачи, чтобы исключить возможные дефекты генератора, при необходимости подтянуть. Для этого применяется специальный прибор-тестер или же другое оборудование, для проверки текущей исправности других агрегатов – подшипников и регулятора. Но обычно силу напряжения автомобилисту устанавливают визуально, ведь использование подобного прибора для измерений имеет свою специфику, поэтому следует все правильно натянуть.

Замена генератора.

Генератор Рено Сандеро Степвей меняется при его выходе их строя, а также при снятии мотора.. Кроме этого, можно снять его, чтобы упростить работу по снятию щеткодержателя. Далее будет описан процесс замены на автомобиле с гидроусилителем руля и кондиционером.

Работу лучше проводить на эстакаде или смотровой яме. Для доступа к некоторым элементам необходимо снять защиту мотора

Перед началом работы необходимо отсоединить клеммы аккумулятора. Затем отсоединяется колодка провода возбуждения от разъема генератора.

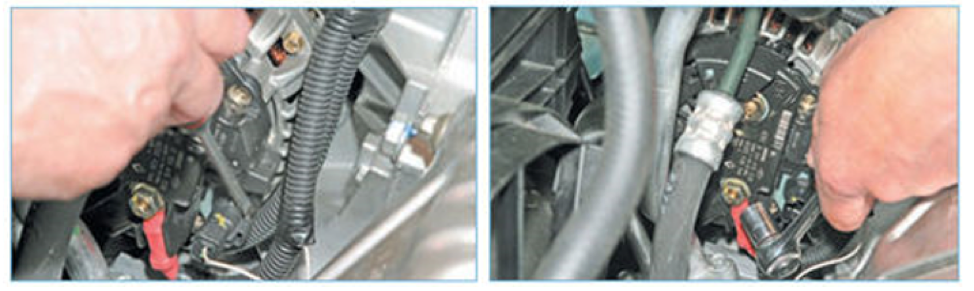

Ключом на 13 откручивается крепление провода, для подключения плюсового вывода генератора.

После, тем же ключом откручивается крепление кронштейна трубки гидроусилителя рулевой рейки. Отворачиваются болты крепления насоса к двигателю, при этом не нужно отсоединять шланги, достаточно отвести их в сторону.

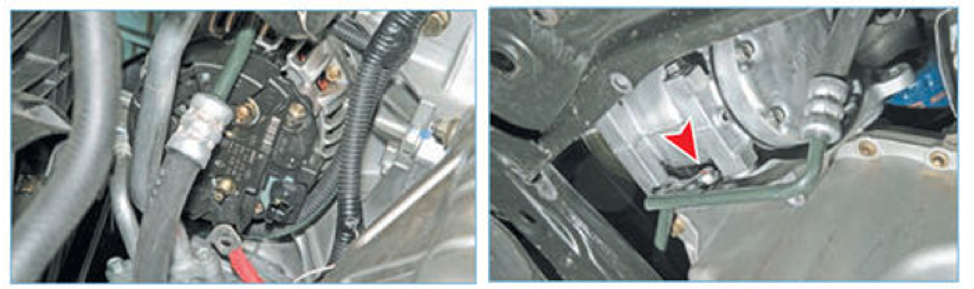

Головкой на 13 откручиваются болты нижнего крепления генератора к двигателю.

На рисунке выше можно подробно рассмотреть места расположения болтов крепления к двигателю.

Модель без ГУР и климатической системы, как заменить ремень

Конструктивно механизм на модельном ряде Рено Логан в отсутствие ГУРа более прост. Поэтому, ремонтные действия, а также непосредственно эксплуатации владельцу не принесут столько нервотрепки, как другие варианты комплектации. Но на 16-клапанных моторах 1.4 или же 1.6 такой вариант исполнения практически отсутствует.

Но есть и негатив подобной модели Рено Логан – при ремонтных действиях велика вероятность деформации генератора, когда сильно натянут непосредственно ремень генератора. Генератор размещается не там, где обычно. Следовательно, он более доступен – процедуры демонтажа/монтажа фактически не занимают долго времени.

• Сам демонтаж поломанного узла на Рено Логан и дальнейший его ремонт (или же его составляющих, например, кольца либо шкива) выполняется от коленвала.
• В этом варианте следует провести замер точного усилия по напряжению новой ременной передачи, чтобы исключить возможные дефекты генератора, при необходимости подтянуть. Для этого применяется специальный прибор-тестер или же другое оборудование, для проверки текущей исправности других агрегатов – подшипников и регулятора. Но обычно силу напряжения автомобилисту устанавливают визуально, ведь использование подобного прибора для измерений имеет свою специфику, поэтому следует все правильно натянуть.

Привод вспомогательных агрегатов

Шкив двигателя, закреплённый на валу, передаёт усилие одному или нескольким другим шкивам. Всё зависит от комплектации – в ней могут присутствовать ГУР с кондиционером (рис. 1) либо только ГУР (рис. 2). В варианте без ГУРа ремень передаёт усилие на генератор.

ГУР+кондиционер

Только ГУР

Только генератор

Натяжной ролик присутствует в первых двух вариантах. Для третьего случая предусмотрено следующее: усилие, то есть натяжение, регулируется после ослабления винта 5 (рис. 3).

Регламент для всех комплектаций – одинаковый. Согласно ему, осмотр и проверку состояния ремня выполняют каждые 15 тыс. км. А замену проводят через 60 тысяч км пробега. И даже если внешнее состояние будет хорошим, замену выполняют всё равно.

Замена ремня ГРМ

Замена в комплектации без кондиционера

Снятие и установка генератора

В зависимости от комплектации автомобиля могут устанавливаться следующие генераторы:

K7J 710 и К7М 710 без усилителя рулевого управления — MELCO: A001TA3792 (70 А);

K7J 710 и К7М 710 с усилителем рулевого управления -VALEO:SG7S013(75A);

K7J710n K7M 710 с кондиционером и без усилителя рулевого управления — MELCO: A002TC0391 (110 А);

K7J 710 и К7М 710 с кондиционером и с усилителем рулевого управления — BOSCH: 0124415014 (100 А).

Двигатели K 7 J 710 и К 7 М 710 без усилителя рулевого управленияСнятие 1. Снимите ремень привода вспомогательного оборудования.

2. Снимите защиту двигателя.

3. Отсоедините провода от генератора.

4. Открутите опорные болты 1 и 2 и снимите генератор (рис. 3.100).

Рис . 3.100.Установка 5. Установка проводится в порядке, обратном снятию.

Двигатели K 7 J 710 и К 7 М 710 с усилителем рулевого управления

Снятие

1. Снимите ремень привода вспомогательного оборудования.

2. Открутите опорный болт 1 крепления насоса усилителя рулевого управления (рис. 3.101).

Рис. 3.101.

4. Открутите опорные болты 2 крепления насоса усилителя рулевого управления через отверстия в шкиве насоса (рис. 3.102).

Рис. 3.102.

5. Отсоедините насос усилителя рулевого управления от многофункционального кронштейна.

6. Отсоедините провод 4 от генератора (рис. 3.103). Отсоедините разъем проводки 5.

Рис. 3.103.

7. Открутите болты 3 крепления генератора и снимите его (рис. 3.101).

Установка

8. Установка проводится в порядке, обратном снятию. Болты крепления генератора: 21 Нм, насоса усилителя рулевого управления: 21 Нм.

Двигатели K 7 J 710 и К 7 М 710 с кондиционером и без усилителя рулевого управления

Снятие

1. Снимите передний бампер и ремень привода вспомогательного оборудования.

2. Отсоедините разъем 1 от датчика давления в гидроприводе рулевого управления (рис. 3.104). Открутите опорный болт 2 крепления насоса усилителя рулевого управления.

Рис . 3.104.

3. Открутите опорные болты 3 крепления насоса усилителя рулевого управления через отверстия в шкиве насоса (рис. 3.105).

Рис . 3.105.

4. Отсоедините насос усилителя рулевого управления от многофункционального кронштейна и закрепите его сбоку.

5. Отсоедините провод 4 от генератора (рис. 3.103). Отсоедините разъем проводки 5.

6. Открутите болты крепления компрессора кондиционера. Отсоедините компрессор кондиционера от много­функционального кронштейна и закрепите его на подрамнике.

7. Открутите болты 6 крепления генератора и снимите его (рис. 3.106).

Рис . 3.106.Установка 8. Установка проводится в порядке, обратном снятию. Болты крепления генератора: 21 Нм, насоса усилителя рулевого управления: 21 Нм, компрессора кондиционера: 21 Нм.

Как самостоятельно сменить приводной ремень в Рено Логан?

Как поменять ремень генератора на Рено Логан самому?

Назначение генератора – обеспечение электрической энергией все системы автомобиля. Для этого его ротор должен постоянно вращаться. Это осуществляется за счет ременной передачи между коленвалом и генератором. Когда ремешок рвется, то автомобиль не может самостоятельно передвигаться. Поэтому необходимо следить за состоянием ремня, чтобы не было неприятных сюрпризов в дороге.

Когда пора менять?

Обследование ремешка генератора Рено Логан заключается в визуальном осмотре его внешнего вида, проверки степени его натяжения. Ремень подлежит замене, если обнаружены следующие дефекты:

• расслоение боковин;
• трещины;
• износ зубьев и поверхности;
• выкрошенные участки;
• масляные следы.

Старый ремешок с трещинами Обтрепанные края могут появиться по причине неправильной установки ремешка. Масляные следы, как правило, являются следствием протекания сальников коленчатого вала. Из-за их наличия изделие проскальзывает на шкиве, нет достаточного сцепления, ротор не вращается в полную мощность.

Натяжение также играет большую роль в качестве вырабатываемой электроэнергии, когда оно слабое, то ремешок проскакивает и генератор работает не в полную силу. При этом можно услышать, как ремень свистит. В морозную погоду изделия из резины становятся тверже и даже при хорошей натяжке резиновая деталь свистит, когда заводится двигатель. С течением времени ремешок растягивается, поэтому следует следить за его натяжением. Если это возможно, то его нужно подтянуть с помощью натяжителя. Если он растянулся по причине износа, то изделие следует обязательно менять на новое.

Процесс замены

В зависимости от условий эксплуатации, качества расходника и манеры езды замена ремня может выполняться через разное количество тысяч километров пробега даже для одной и той же модели. В городских условиях из-за постоянных остановок и стартов ремень изнашивается быстрее.

Необходимые инструменты

Если при осмотре обнаружены дефекты, то ремень нужно менять. Для этого нужно подготовиться, приготовив:

• набор ключей;
• шестигранник;
• домкрат;
• новый расходный материал.

Расходный материал для Рено Логан Большое значение на продолжительность эксплуатации изделия оказывает его качество. Поэтому приобретать следует оригиналы проверенных производителей. Некачественный ремень может быстро обтрепаться, растянуться, порваться в дороге и придется менять его раньше, чем исчерпается его ресурс.

Этапы

1. В первую очередь следует обесточить авто, сняв отрицательную клемму с аккумулятора.

Моторный отсек Рено Логан

• Далее необходимо снять переднее правое колесо.
• Затем демонтируется щиток, защищающий моторный отсек от грязи.

  Снимаем передний правый подкрылок

• Далее нужно совместить кронштейн натяжного ролика с отверстием в его корпусе. Для этого ключом на «13» проворачиваем болт крепления натяжителя против хода часовой стрелки.
• Далее в отверстие вставляется шестигранник на «6».
• Ремень генератора ослаблен и его можно снимать.
• Вместе с ремешком следует менять натяжной и опорный ролики. Для снятия опорного надо открутить крепежный болт ключом на «13».
• Натяжной ролик крепится двумя болтами, которые нужно открутить, чтобы его снять.
• Если при осмотре снятые ролики не имеют дефектов, их можно установить обратно, но желательно заменить.
• После установки новых роликов можно менять ремешок генератора.
• Сначала его надо надеть на шкив насоса гидроусилителя руля, затем завести за опорный и натяжной ролики, накинуть на шкив генератора, шкив компрессора кондиционера и в последнюю очередь натянуть на шкив коленвала.

  Схема правильного расположения расходника При укладывании изделия, нужно следить, чтобы ремешок ложился на диски дальше от силового агрегата. Если бороздок на изделии меньше, чем на шкиве, то свободные должны находиться ближе к двигателю. После того, как ремень будет надет на все диски, нужно отрегулировать его натяжение согласно указаниям руководства по эксплуатации Рено Логан с помощью натяжного ролика. Поворот против часовой стрелки дает возможность подтянуть изделие, по направлению движения часовой стрелки – ослабить. После этого затягивается болт крепления натяжителя.

  Проверяем натяжение изделия

• На последнем шаге надо подключить клемму «минус» к аккумуляторной батарее.

После замены всех расходных материалов следует завести двигатель и проверить его работу. Не должно быть слышно никаких посторонних звуков в виде свиста. Если все работает исправно, на этом замена ремешка генератора на Рено Логан заканчивается. В течение последующей эксплуатации следует регулярно проверять натяжку ремешка генератора и при необходимости подтянуть.

В этом видео показано, как снять и правильно менять ремень генератора на Рено.

Замена ремня ГРМ на «Рено Сандеро»

Выполнить замену ремня ГРМ на «Рено Сандеро» непросто, потребуется опыт проведения подобных процедур. Рекомендуется внимательно изучить нашу статью, чтобы разобраться в последовательности действий.

Если у вас «Рено Сандеро», замена ремня ГРМ невозможна без наличия следующих деталей:

• оригинальный ремень ГРМ на «Рено Сандеро», артикул которого – Также можно приобрести аналоги с артикулами: Феди 21725, Bosch 1987946524 и Contitech CT988K2;
• натяжной ролик.

Если ваш бюджет ограничен, можно приобрести аналог по более низкой цене, однако срок службы такой детали будет меньше по сравнению с оригинальной.

Покупать специальные инструменты не нужно, вполне подойдет обычный набор ключей, гибкая головка с храповичком.

Чтобы смазать болты ролика и не допустить попадания на элементы воды и образования ржавчины, следует купить автомобильный герметик. Потребуется также домкрат, чтобы поднять машину, и небольшая подставка из цельной древесины, которая будет поддерживать двигатель после ослабления ременной передачи и снятия привода.

Рекомендуемые товары

Какие шаги придется выполнить, чтобы произвести замену ремня ГРМ на «Рено Сандеро»:

• На поднятой машине демонтируйте переднее правое колесо. После этого вы сможете добраться до черной пластиковой защиты. Чтобы снять ее, открутите маленький болтик.
• Демонтируйте защитный кожух.
• С помощью ключа на 15 ослабьте натяжной ролик, так вы сможете легко снять ремень со шкива.
• После этого на переднем картере (справа) найдите сливное отверстие, под заглушку положите подставку из дерева. Затем аккуратно опустите домкрат: так у вас получится приподнять двигатель.
• Там, где расположен масляный щуп, вы увидите 3 болта, открутите их при помощи шестигранника на 16.
• Уберите верхний кожух, для этого придется открутить 5 болтов, с помощью которых он крепится. Один болт снимите при помощи ключа на 10, другие — ключом на 13.
• Нанесите герметик на нижние 2 болта, чтобы защитить клапаны.
• В ГРМ на «Рено Сандеро» есть шкив распределительного вала, по всей окружности которого расположены специальные каналы. Один необходим для застопорения шкива от вращения, в него необходимо вставить стержень. Используя ключ на 18, открутите 4 болта.
• Чтобы не повредить клапаны, ключом проверните вал, белая отметка на корпусе мотора должна совпасть с отметкой «D».
• На шкиве коленчатого вала такой отметки нет, поэтому вам потребуется карандаш. С его помощью сами нанесите риску. Только так у вас получится после монтажа установить шестерню в начальное положение.
• Для замены ремня ГРМ на «Рено Сандеро» потребуется ключ на 13, используя его, ослабьте натяжной ролик. При помощи плоскогубцев снимите шестерню коленчатого вала. Удобнее всего вытянуть ее за болты, которые следует предварительно вкрутить.
• Установите новый ремень ГРМ на «Рено Сандеро» в обратном порядке. Помните о том, что отметки должны совпасть. В противном случае клапаны могут повредиться.

Когда замена ремня ГРМ на 8 клапанов на «Рено Сандеро» будет завершена, запустите мотор. Нет никаких подозрительных стуков? Значит, вы не допустили никаких ошибок при замене, и ремень не оборвется. Заметили, что есть посторонние звуки? Этого говорит о том, что вы сделали что-то не так и для устранения неполадки рекомендуется отправиться на СТО. Мастер произведет замену, соблюдая правильную технологию.

Метки Грм Рено Логан 1 4

Двигатель рено логан 1.4, устройство, смена ремня ГРМ, особенности двигателя Рено Логан 1.4

Рено Логан 1.4 двигатель появился первый логан на экономичных автомобилях. Это безнаддувный, четырехтактный, 4-цилиндровый, линейный, 8-клапанный двигатель, с топ-компоновкой распределительный вал. Сегодня мы подробно поговорим об устройстве этого блока питания и его функциях. Замена ремня ГРМ блок питания Рено Логан 1.4

На машинах Renault, этот двигатель назван Renault K7J 1.4 8V. Двигатель был установлен на бюджетном седане с 2005 по 2009 год. Блок цилиндров выполнен из чугуна, головка блока отлита из их алюминиевого сплава. Газораспределительный механизм имеет один распределительный вал и 8 клапанов. Замена ремня ГРМ для Renault 1.4-1.6 8v (k7j, Замена ремня ГРМ, Штампы времени, Renault Logan, Sandero! Шатуны, I-образный профиль, обработаны крышками. Крышки крепятся к шатунам с помощью специальных болтов с гайками. Палец поршня из стали, Поршень, вдавленный в верхнюю головку шатуна, свободно вращается в поршневых патронах. Поршень изготовлен из алюминиевого сплава. Юбка поршня имеет сложную форму: продольное сечение бочкообразное, сечение овальное. Сколько литровый бак для Renault Logan 1 4. Два верхних поршневых кольца сжаты, а нижний. масляным скребком.

• 1. винт с цилиндрической головкой
• 2. поддержка распределительный вал
• 3. пружина клапана
• 4. пружинная пластина
• 5. панировочные сухари
• 6. контргайка
• 7. регулировочный винт
• 8. кронштейн
• 9. шкив распределительный вал
• 10. кулиса
• 11. болт крепления оси ярма арматуры
• 12. ось коромысла
• 13. устойчивый фланец распределительный вал

Головка блока цилиндров для двигателя Renault Logan 1.4. изготовлен из алюминиевого сплава, общего для всех четырех цилиндров. Он центрируется на блоке с двумя втулками и крепится десятью винтами. Renault Logan 1.4 и 1.6 заменяет ремень ГРМ на 8, 16. Между блоком и головкой установлена ​​нестабильная металлическая прокладка. Пять подшипников расположены в верхней части головки цилиндров распределительный вал

. Подшипники являются составными, и распределительный вал вставляется в них с помощью привода ГРМ. Распределительный вал приводится в движение зубчатым ремнем от коленчатого вала.

Вывод

Получить дополнительную полезную информацию по озвученной теме можно из видео в этой статье.

Заметка о том, какие лампы освещения установлены в передних фарах Ларгуса; какие из них ближнего/дальнего света, а какие отвечают за габаритные огни. Как самостоятельно поменять лампы. Сколько стоят оригиналы и аналоги в Ярославле

Доброго времени суток будущие и начинающие господа Ларгусоводы!

На Ларгусе часто перегорают лампы ближнего/дальнего света и передних габаритов. По крайней мере я за 70 тысяч поменял уже по пять раз с каждой стороны.

На моей машине были установлены следующие лампы освещения:

1. Ближний/дальний свет: галогенные, фирмы Osram H4 12v 60/55w. (арт.64193). Цена от 109 руб.

Аналогов много. Вот некоторые из них:

370 руб. General Electric (34454)

117 руб. Valeo (032007)

2. Передние габариты: галогенная безцокольная 12V Osram (арт.2825). Цена от 17 руб.

26 руб. Lynx (L12805)

9 руб. Fortluft (2825)

3. Задние габариты: двухконтактная с нитью накаливания, цоколь BAY15D. Маяк 12V P21/5W.

от 56 руб. Fortluft (7528)

Перегорают реже. Менял всего один раз в правом фонаре. Вот так она выглядит:

Как заменить лампы в передних фарах

1. Вначале снимается защитный кожух. Он немного проворачивается, затем отжимается небольшая защелка.

2. Вынимается колодка с проводами.

3. Снимается резиновая защитная втулка.

4. Лампа прижата П – образным фиксатором. Его нужно отвести в сторону и назад.

5. Вынимаем лампу. Запомните ее ориентацию. Два зубца снизу, один вверху. А если посмотреть на нее со стороны фары, то надпись (маркировка) будет сверху.

6. Устанавливаем новую лампу. Голыми руками ее брать не следует, так как на колбе остаются жирные следы от пор и лампа быстрее выйдет из строя. Это относится ко всем галогенкам. Лучше держать за цоколь или использовать ткань из микроволокна.

7. Сборка осуществляется в обратном порядке. Сначала прижимной фиксатор, затем резиновая втулка и в конце верхняя крышка.
