Рулевой наконечник Рено Логан: атикул, как поменять левый и правый, сколько стоит

Начнем ремонт

Comments 16

Я поставил SASIK проехал около 10т.км развалились к чертям

ставил Фенокс, проехали всего 25т.км.

Наконечник трв прошёл почти 50тыс и жив.Проверь сам сначала, действительно ли сломано то, что сервис приговорил

Ставьте форвард, 25-30 тысяч ходят.

По-моему это плохой показатель

За 400 рублей, нормально

Уж лучше один раз заплатить и ездить, чем каждый раз чтото менять. Развал то тоже денег стоит, а потраченное время бесценно.нормальный наконечник 50 тыс должен выхаживать по средним дорогам.

Пробовал разные, больше 30-35 тысяч не ходят. Так что лучше это еще вопрос!

Уж лучше один раз заплатить и ездить, чем каждый раз чтото менять. Развал то тоже денег стоит, а потраченное время бесценно.нормальный наконечник 50 тыс должен выхаживать по средним дорогам.

Просто у всех дороги разные, по этой я на работу езжу)))

Уж лучше один раз заплатить и ездить, чем каждый раз чтото менять. Развал то тоже денег стоит, а потраченное время бесценно.нормальный наконечник 50 тыс должен выхаживать по средним дорогам.

Согласен. У меня при пробеге 234500 еще родные и еще целые, и это далеко не по хорошим дорогам. Так может оригинал и ставить.

Может Рено Ремонт на Ютубе поможет, там ребятишки, рассказывают как менять детали, ну, и рассказывают какие лучше ставить на замену. Думаю опыта у них в этих делах предостаточно. Лично я там инфу черпаю, плюс форумы, куда ж без них.

Спасибо, посмотрел. Теперь склоняюсь в сторону сасик

У меня сасики отходили год (30 тысяч), один совсем умер, второй тоже вот-вот) Поставил лемфердер, посмотрим что выйдет)

Спасибо, посмотрел. Теперь склоняюсь в сторону сасик

В семье 2 логана. Ставлю только сасик. Одни рулнаки проехали 30 т.км и проданы с авто отл. состоянии. На авто мамы поставил рулнаки сасик 2 года назад. Более 45 т.км. без добавления смазки. Все гуд! На своём нынешнем логане, рулнаки сасик год назад и около 15 т.км — не показатель, но все норм. Думаю менять шаровые. Возьму сасик. Удачи на дорогах!

В семье 2 логана. Ставлю только сасик. Одни рулнаки проехали 30 т.км и проданы с авто отл. состоянии. На авто мамы поставил рулнаки сасик 2 года назад. Более 45 т.км. без добавления смазки. Все гуд! На своём нынешнем логане, рулнаки сасик год назад и около 15 т.км — не показатель, но все норм. Думаю менять шаровые. Возьму сасик. Удачи на дорогах!

Более 40т.Сасик прошел, правда заменены со временем пыльники от таз08 и добавлена смазка ШРБ-4 теперь вообще на долго можно забыть про них, по акции в Автодоке в том году куплены в запас так же Сасик, и до сих пор лежат.Так что Сасик цена-качество, если не контрафакт.

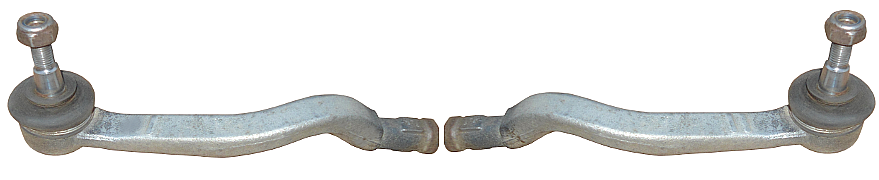

Все рулевые наконечники, применяемые на легковушках Рено, выглядят почти одинаково – они накручиваются на рулевую тягу. Дополнительно наконечник фиксируется контр-гайкой. Ответная сторона всегда снабжена шарниром, соединяемым с рычагом поворотного кулака.

Дальше на видео показано, как заменяют наконечник слева.

Как продлить срок службы рулевых тяг

Совет банальный, но очень важный

Осторожно ездите и старайтесь не влетать на полной скорости в ямы и колдобины. В больше чем половине случаев тяги ломаются от ударов. Также рекомендуется каждые 20-30 тысяч пробега проводить осмотр тяговых

Пыльники защищают конструкцию, поэтому необходимо контролировать их состояние. Как только найден дефект или разрыв, сразу же поменяйте их. Даже маленькое отверстие в пыльнике станет причиной попадания воды и пыли во внутренний механизм тяги. Чем чаще вы будете проводить осмотр, тем меньше вероятность критической поломки

Также рекомендуется каждые 20-30 тысяч пробега проводить осмотр тяговых. Пыльники защищают конструкцию, поэтому необходимо контролировать их состояние. Как только найден дефект или разрыв, сразу же поменяйте их. Даже маленькое отверстие в пыльнике станет причиной попадания воды и пыли во внутренний механизм тяги. Чем чаще вы будете проводить осмотр, тем меньше вероятность критической поломки

Обратите внимание, что в магазинах продаются специальные ремкомплекты, которые позволяют заменить самые быстро изнашиваемые детали. Их стоимость ниже новых деталей, поэтому они помогут поддерживать тяги в работоспособном состоянии без больших вложений

Когда и как производится смена рулевых наконечников на renault logan?

Технология ремонта

Чтобы заменить рулевой наконечник, неважно, правый он будет или левый, следует не только иметь рекомплект, но и специальный инструмент, иначе демонтировать тяги вряд ли удастся. Кроме этого, должна быть яма или подъемный механизм, для удобства работы. Как поменять? Замена износившейся детали осуществляется тогда, когда в одном из наконечников, имеется ввиду левый и правый имеется люфт

Перед заменой обязательно сверяются номера деталей

Как поменять? Замена износившейся детали осуществляется тогда, когда в одном из наконечников, имеется ввиду левый и правый имеется люфт. Перед заменой обязательно сверяются номера деталей.

Чтобы добраться до неисправного элемента, придется снять переднее колесо и, лишь затем удастся открутить гайку шарового механизма. Чтобы рассоединить деталь наконечника, производят несколько ударов тяжелым инструментом (молотком) по нему снизу.

После этого, откручивают фиксирующую гайку и снимают весь рулевой наконечник. Перед установкой новой детали, приобретая которую, нужно не забывать про артикул, лучше смазать резьбовую часть смазкой. Деталь устанавливается по той же схеме, по которой была установлена изношенная деталь. После чего производится затягивание гайки шарового механизма и гайки, которая контролирует положение рулевой тяги.

Замена осуществляется по одинаковой схеме, как для левого, так и правого наконечника.

В процессе ремонта Renault Logan следует особое внимание уделять целости пыльника. Если он поврежден, то в скором времени стук возобновится

• Если в рулевой тяге появился люфт и слышен стук, то от этой неисправности избавляются только заменой деталей, на новые. Дело в том, что эти элементы ремонту не подлежат.
• Для замены тяги снимается пыльник. Но перед этим, придется снять два хомута, которые расположены с внутренней и наружной стороны тяги.
• После освобождения тяги, снимаются пыльники, потянув их наружу и в сторону. При помощи специально инструмента тяга демонтируется, а на ее место устанавливается новая деталь. Сборка механизма тяги осуществляется в обратном порядке.
• Как поменять пыльник? Для замены пыльника рулевого механизма, придется разобрать механизм тяги и рулевой наконечник, и лишь после этого изношенная деталь меняется на работоспособную. После установки рабочей детали механизм тяги собирается в обратном порядке. Как правило, после подобных действий необходимо отрегулировать сход-развал.
• В случае необходимости, осуществляют замену рейки ГУРа. Чтобы ее заменить, необходимо осуществить несколько этапов, о которых написано ниже.
• В первую очередь сливается жидкость с ГУРа, а затем вал отсоединяется от привода рейки.
• На следующем этапе откручиваются болты, которые фиксирую рейку на подрамнике автомобиля. Рено Логан располагает двумя подобными болтами.
• Для правильной обратной сборки механизма нужно позаботиться о разметке, иначе будет нарушен угол поворота руля.
• Поскольку вал перемещается только в одной плоскости, то его достаточно пометить одной точкой.
• Отсоединив правый и левый непосредственно рулевой наконечник, деталь аккуратно извлекается.
• Приготовив рабочую деталь, ее так же аккуратно устанавливают на место изношенной. Приобретая новый элемент не забываем про артикул.
• Все шаги по сборке и регулировке осуществляют в обратном порядке.

Замена рейки без ГУРа осуществляется в таком же порядке, как и с ГУРом, за исключением операции по сливу жидкости.

Установка пальца в поворотный кулак

Затем устанавливаем на место палец наконечника в поворотный кулак и наживляем гайку его крепления и стягиваем её полностью. Снимаем изоленту на тяге и хорошо с определённым усилием затягиваем контргайку. Надо было мне заменить старую гайку, но забыл это сделать и плюс к тому же намотал слой изоленты для контроля. Поэтому я решил оставить старую гайку рулевой тяги, а вам желательно поменять.

В случае, когда гайка на соединении идёт очень туго, то необходимо с помощью газового ключа придерживать рулевую тягу от проворачивания. Затем ставим на место колесо, предварительно не стягивая колёсные болты до упора. Убираем упор, домкрат и уже затягиваем полностью.

На этом левый наконечник рулевой тяги поменяли. Как мы видим, эту работу выполнил без использования смотровой ямы или эстакады, просто нужна ровная площадка.

Правый рулевой наконечник меняется аналогично левому…

О заводская гайка чуточку ниже, чем Белебейская, но длины резьбы на пальце хватает поставить без проблем.

Не забываем после замены, посетить сервисный пункт развал-схождение колёс.

Если нужно заменить элемент рулевого управления: грамотная замена рулевого наконечника Рено Логан и его тяги на СТО

Немного теории

Технология ремонта

Ремонт рулевой рейки Логан без гур и с гур в условиях сервиса

Ремонт рулевой рейки Логан без гур либо с гур производится после съема рейки для её последующего восстановления.

Список дальнейших операций:

• Снятие стопорного кольца с распределителя является первым шагом в процессе ремонта.
• Далее отворачивается пробка золотника, закрывающая гайку золотника, которая впоследствии также откручивается специальным приспособлением.
• Регулировочная гайка прижима снимается после.
• Далее производится удаление пружины прижима, а также сам прижим.
• Распределитель, спрятанный в корпусе, удаляется путем выбивания.
• Далее с распределителя снимают сальник, а также кольцо подшипника, которое ломается в большинстве случаев.
• С тыльной опоры удаляется стопорная скоба. При поддевании отверткой она вылетает сама.
• Далее достается тыльник и шток.
• Когда рулевая рейка Логан оказывается полностью разобранной, все её составляющие качественно очищаются от масла, пыли, а также возможных продуктов износа. Производится обезжиривание.

• Поверхность штока обязательно шлифуется на токарном станке мелкой наждачной бумагой. замена рейки с гур на рено логан, снятие и ремонт рулевой рейки, без ремонт рено. Шлифовке подвергается и вал распределителя.
• Подготовка составляющих окончена. Гребенка штока тщательно промазывается смазкой перед возвращением на место. Ремонт рулевой рейки бмв е46 в гаражных у «гаражных механиков» или своими руками;. Предварительно заменяются все сальники.
• Проверка компрессии сальника является обязательным этапом перед возвращением распределителя. Вы искали ремонт рулевой рейки ниссан альмера n16 своими руками видео? Посмотрите подробное видео и почитайте полезную. По его валу сдвигают специальную скользящую втулку, которая встает на место подшипника. Таким же образом усаживается новый сальник распределителя. Ремонт рулевой рейки ниссан альмера n16 своими руками. Все элементы тщательно промазываются смазкой.
• Далее на место возвращается стопорное кольцо.
• Прижим штока устанавливается после. Его место полностью заполняется смазывающим веществом для облегчения хода.
• Потом устанавливается пружина, которая фиксируется регулировочной гайкой. Закручивается гайка золотника. Ремонт рулевой рейки toyota corolla nze120. Ее пробка заполняется смазкой и фиксируется следующим шагом.
• Тыльная опора оснащается центрирующей опорой, после чего по штоку сдвигают сальник и саму тыльную опору. Ремонт рулевой рейки рено логан с гур своими. Ремонт рулевой рейки на bmw .Ремонт рулевой рейки. Элемент надежно осаживается.
• Возвращается на место стопорная скоба.

Когда работа завершена, рулевая рейка Логан проверяется при помощи специального станка, который помогает выявить возможные течи, а также обеспечивает гарантию на проведенное восстановление.

Что приобрести

Если рулевая тяга вышла из строя, то ее необходимо заменить. Здесь появляется вопрос о покупке новой детали. Рекомендуется покупать оригинальную продукцию. В техническом руководстве к автомобилю или у официального дилера вы можете узнать каталожный номер рулевой тяги для конкретно вашего Рено Логан. Популярной моделью является TRW каталожный номер JAR 1031. Ее стоимость составляет 1000-1200 рублей. Также рекомендуем присмотреться к продукции следующих брендов:

• A.B.S (Нидерланды);
• ASMETAL;
• Autlog (Германия);
• DELPHI;
• MONROE;
• PROFIT;
• Sasic (Франция);
• SWAG.

Стоимость самых дорогих моделей доходит до 5 тысяч рублей, однако стоит ли переплачивать за бренд – решать только вам.

Как определить неисправность рулевых наконечников на Renault Logan?

Конструкция механизма руля включает два наконечника – правый и левый. Сколько прослужит каждый из них, зависит от многих факторов. Тем не менее, замена рулевых наконечников на Рено Логан и видео рабочих процессов рано или поздно понадобятся. Как показывает практика, средний срок службы этих узлов ограничивается 30-40 тысячами километров. Признаками их поломки являются:

1. Посторонние звуки при движении по неровностям или при смене скоростного режима.
2. Появление люфта в рулевой тяге или излишне легкий ход руля, а также биение руля.
3. Нарушение угла развала-схождения и периодическое расшатывание кузова авто в горизонтальной плоскости.

Наличие какого-либо признака из вышеперечисленных симптомов требует подтверждения неисправности, для чего:

• Установить машину на смотровую яму и попросить помощника, чтобы он покрутил в обе стороны руль. Владелец во время этой операции наблюдает за поведением узлов рулевого механизма. Если сферический шарнир перемещается вдоль оси больше, чем на 1,5 мм, то это говорит о необходимости установки новой детали.
• При проведении диагностики нужно проверить обе стороны. Одновременно рекомендуется провести осмотр и других элементов конструкции, потому что, например, нарушение герметичности резиновых уплотнителей приводит к удалению смазки, что негативно сказывается на управлении авто.

Что нужно приготовить для ремонта?

На всех видео замены рулевых наконечников на автомобиле Рено Логан можно увидеть, что процесс требует наличия определенного комплекта инструмента, в который входят:

• Рожковые ключи на 13, 16, 17, 19, 21 или 22.
• Шестигранный ключ Torx на 5 мм.
• Баллонный ключ.
• Специальный съемник и молоток.
• Металлическая щетка.
• Аэрозольный препарат WD-40.

Для работы также понадобятся противооткатные колодки, альтернатива – кирпичи или обрезки деревянного бруса. Подъем автомобиля осуществляется при помощи домкрата.

Проверка рулевых наконечников рено логан первого поколения |

Появление дробного стука со стороны передних колес  при движении по неровной дороге на автомобиле Рено Логан первого поколения — повод провести проверку рулевых наконечников (наконечников рулевых тяг) его рулевого управления.

Проверку рулевых наконечников на Рено Логан можно провести самостоятельно, несколькими способами. Рассмотрим наиболее простые и эффективные из них.

Необходимые для проверки инструменты и приспособления

Монтажка

Ровная площадка

Помощник (желателен, но не обязателен)

Подготовительные работы

Устанавливаем автомобиль на ровную площадку

Фиксируем его ручником и упорами под колеса

Поддомкрачиваем переднее колесо (то, со стороны которого слышен стук)

Способы самостоятельной проверки рулевых наконечников на автомобиле Рено Логан первого поколения

Способ первый (самый простой)

Для проверки не нужно поддомкрачивать колесо и звать помощника. Устанавливаем автомобиль на ровную площадку, колеса прямо. Рулевое колесо фиксируем противоугонным устройством в замке зажигания. Беремся руками за колесо по бокам руками и энергично качаем попеременно от себя-к себе. При покачивании будет хорошо ощутим люфт в рулевом наконечнике (особенно если он сильно изношен). Повторяем аналогичную проверку для другого колеса.

Второй способ проверки рулевого наконечника

Производим аналогичные покачивания колеса в горизонтальной плоскости, но уже поддомкратив и вывесив его. При этом колесо качает помощник. Во время покачиваний необходимо положить руку на шарнир рулевого наконечника. Если в нем имеется люфт, то он будет хорошо ощутим рукой.

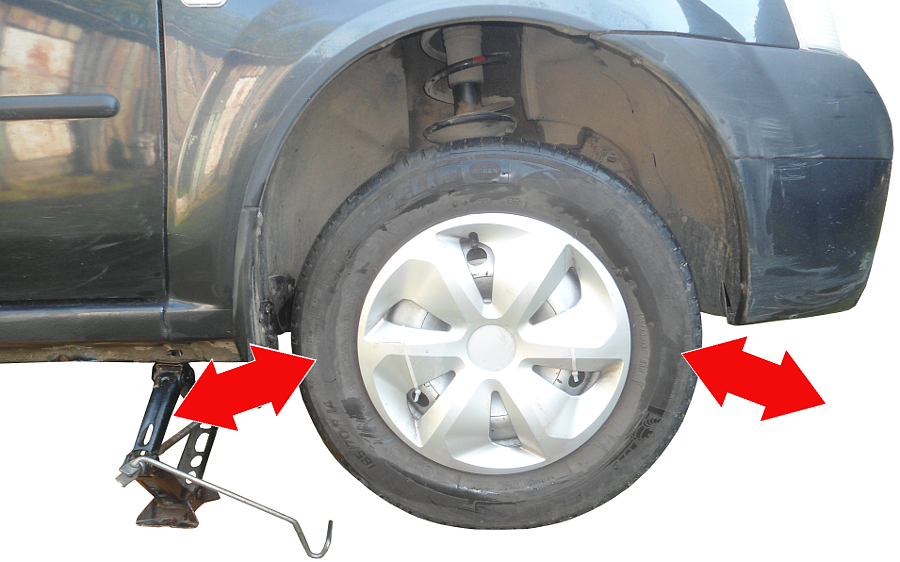

Покачиваем поддомкраченное колесо руками в горизонтальной плоскости (от себя-к себе), люфт в шарнире рулевого наконечника при этом хорошо ощутим, особенно если положить на него руку при покачивании

Третий способ поверки

Поддомкрачиваем и снимаем переднее колесо. Устанавливаем монтажку под рычаг поворотного кулака, оперев ее на наконечник. Покачиваем монтажку вверх-вниз создавая натяг в шарнире (между корпусом наконечника и его пальцем). В неисправном рулевом наконечнике палец будет сильно выдвигаться из корпуса (более чем на 1-2 мм).

Используя монтажку в качестве рычага перемещаем палец наконечника относительно его корпуса в вертикальной плоскости, люфт должен составлять не более 2-х мм

Если в ходе проверки установлено, что наконечник рулевой тяги неисправен (имеется значительный люфт в его шарнире), то необходимо провести его замену. Подробнее: «Замена наконечников рулевых тяг автомобиля Рено Логан первого поколения».

Примечания и дополнения

Помимо дробного стука при движении по неровной дороге, поводом к проведению проверки наконечников рулевых тяг на Рено Логан служит повреждение защитного чехла (пыльника) наконечника. Если в ходе визуального осмотра обнаружено, что пыльник потрескался, протерся, или поврежден иным образом, то в срочном порядке необходимо провести проверку исправности рулевого наконечника и по результатам проверки заменить либо пыльник (с промывкой и заменой смазки), либо рулевой наконечник.

Неисправность наконечника рулевой тяги, приводящая к появлению стуков, это разрушение пластиковой обоймы внутри его корпуса. При этом его палец начинает бить по корпусу вызывая дробный металлический стук, хорошо ощутимый на рулевом колесе.

Еще статьи по рулевому управлению автомобиля Рено Логан первого поколения

Краткое описание устройства рулевого управления

Диагностика

По большому счету, диагностирование неисправностей либо простого износа рулевых наконечников не нуждается в специальном оборудовании или навыках.

Важно, чтобы мастер имел доступ под Рено Логана и смог найти рулевые тяги – именно к ним имеют отношение рассматриваемые запчасти. Для удобства потребуется смотровая яма, подъемник или хотя бы домкрат

При использовании последнего следует обязательно взять подставные пеньки. Если Logan случайно сорвется, это грозит тяжелыми травмами для мастера. Так что, прежде чем залезать под днище Логана, следует удостовериться в надежности опор

Для удобства потребуется смотровая яма, подъемник или хотя бы домкрат. При использовании последнего следует обязательно взять подставные пеньки. Если Logan случайно сорвется, это грозит тяжелыми травмами для мастера. Так что, прежде чем залезать под днище Логана, следует удостовериться в надежности опор.

Найденные тяги следует расшатать. Правильно это делать при помощи обеих рук и строго вертикально. Так можно вычислить «прореху», которая и будет свидетельствовать о том, что элементы нуждаются в срочной замене. Убедитесь, что проблема именно в пальце рулевого наконечника, а не в маятнике рулевой рейки.

Замена рулевых наконечников Рено Логан: фото и видео

Какой лучше бренд выбрать

Установка пальца в поворотный кулак

Затем устанавливаем на место палец наконечника в поворотный кулак и наживляем гайку его крепления и стягиваем её полностью. Снимаем изоленту на тяге и хорошо с определённым усилием затягиваем контргайку. Надо было мне заменить старую гайку, но забыл это сделать и плюс к тому же намотал слой изоленты для контроля. Поэтому я решил оставить старую гайку рулевой тяги, а вам желательно поменять.

В случае, когда гайка на соединении идёт очень туго, то необходимо с помощью газового ключа придерживать рулевую тягу от проворачивания. Затем ставим на место колесо, предварительно не стягивая колёсные болты до упора. Убираем упор, домкрат и уже затягиваем полностью.

На этом левый наконечник рулевой тяги поменяли. Как мы видим, эту работу выполнил без использования смотровой ямы или эстакады, просто нужна ровная площадка.

Правый рулевой наконечник меняется аналогично левому…

Отметим, что «родная» заводская гайка чуточку ниже, чем Белебейская, но длины резьбы на пальце хватает поставить без проблем.

Не забываем после замены, посетить сервисный пункт развал-схождение колёс.

Об устройстве и особенностях рулевого механизма

Какие лучше выбрать?

Внешний осмотр

Как проверить данный элемент своими руками? Сделать это на месте будет очень трудно, поскольку элемент скрывается за ведущим колесом. Сперва нужно получить доступ к днищу. Для этого загоняем машину на яму или подъемник. Далее подбираемся к самому наконечнику. Он выходит сразу из рейки и выглядит, как на фото ниже.

Сперва вытираем его от грязи и прочего налета. Для этого нужно воспользоваться универсальной смазкой ВД-40 или ее аналогом от (стоит дешевле, а эффект тот же). Затем вытираем все насухо мягкой тряпкой

Уделите внимание крепежным местам. Именно в них чаще всего таится неисправность

Также приходит в негодность и пыльник. Его деформация и трещины недопустимы. Не допускается и люфт. Попросите помощника покрутить рулем влево-вправо. В этот момент внимательно следим за движением тяги. Если она люфтует, значит, требуется произвести замену левого наконечника рулевой тяги «Рено Логана» (или правого). Лучше менять данные элементы попарно. Поскольку через пару тысяч обязательно выйдет из строя соседний. Элемент подлежит замене даже при минимальном люфте (от 1,5 миллиметров). Попутно можно проверить и состояние других элементов:

• Внутреннего и наружного пыльника ШРУСа.
• Пыльника рейки.
• Шаровых опор (верхней и нижней).
• Втулок стабилизатора поперечной устойчивости.

Что учесть в процессе монтажа?

Инструкция по снятию без съемника

После подготовки необходимых инструментов нужно провести такую работу:

1. Установить машину на ровной поверхности, подложить под заднее колесо башмак, чтобы она не катилась во время поднятия домкратом.
2. Ослабить болты крепления колеса, с помощью домкрата поднять переднее колесо автомобиля. Для надежности под порог положить надежную подставку и немного отпустить домкрат, чтобы порог уперся на подставку.
3. Открутить крепежные болты колеса и снять его. С помощью щетки по металлу очистить рулевой наконечник от грязи, ржавчины и пыли. Обработать резьбовые соединения жидкостью WD-40, подождать 10 минут для откисания прикипевших гаек.
4. Рожковым ключом ослабить контргайку рулевого наконечника. Вывернуть руль в противоположную сторону и с помощью гаечного ключа или головки открутить рулевой шаровый палец.
5. С помощью специального приспособления снять рулевой наконечник. При отсутствии съемника использовать лом или монтировку, вставив инструмент между тягой и стойкой. Делая упор на рычаг, резкими движениями наносить удары молотком в торец рулевого наконечника.
6. Снимая наконечник, штангенциркулем замерять расстояние от середины детали до отметки рулевой рейки, чтобы правильно установить новую деталь и сохранить развал-схождение колес. Если штангенциркуль отсутствует, можно посчитать обороты при откручивании наконечника или витки резьбы.
7. Открутить запчасть и заменить на новую.

Что делать при сорванной резьбе на гайке

Если на старой гайке сорвана резьба, необходимо вставить монтировку так, чтобы плотно придавить рулевую гайку к проушине, и с помощью рожкового ключа выкрутить ее. Если попытка не удалась, нужно смазать гайку жидкостью WD-40, обстучать и попробовать снова.

При слизанных гранях на гайке необходимо использовать разводной или газовый ключ.

Если все равно невозможно открутить гайку, на гранях следует сделать надрез болгаркой или ножовкой.

Действия при деформации деталей

В процессе эксплуатации детали рулевого управления быстро изнашиваются и деформируются. Для безопасности движения они подлежат только замене. Если деформированную деталь невозможно демонтировать, ее можно срезать болгаркой и заменить на новую.

Бывают случаи, когда нет доступа для срезания детали. В таком случае ее можно нагреть горелкой и легкими ударами молотка выровнять в исходное положение, после чего ее нужно снять и заменить.

Заключение

Как видно, выполнить самостоятельное обслуживание большинства элементов не представляет сложности, и рулевая тяга меняется собственноручно. Не рекомендуем склоняться к попытке собственноручной замены ремкомплекта, что может только спровоцировать создание дополнительных проблем и усугубление ситуации с объемами ремонта.

Для верного подбора деталей пользуйтесь артикулом, который имеет и рулевая тяга. Нами приведен здесь перечень информации, направленный на оказание помощи владельцу в проведении обслуживающих мероприятий в рулевом узле. Какой подход избрать — выбирать только владельцу Renault Logan.
