Порядок визуального осмотра наконечников рулевой тяги:
Об устройстве и особенностях рулевого механизма
Замена наконечника рулевой тяги на Рено Логан Авто-Мото24.ру
В процессе эксплуатации автомобиля Рено Логан очень часто выходит из строя шарнир шаровый наконечника рулевой тяги, а также защитный чехол этого шарнира рулевого механизма. Рассмотрим то, что делать при такой неприятной ситуации.В процессе эксплуатации автомобиля Рено Логан очень часто выходит из строя шарнир шаровый наконечника рулевой тяги, а также защитный чехол этого шарнира рулевого механизма. В таких случаях необходимо заменить наконечник, поэтому мы подготовили краткую инструкцию как это сделать своими руками.
- В первую очередь вам нужно зафиксировать автомобиль стояночным тормозом и снять колесо, которое находится со стороны заменяемой детали. Для этого используем домкрат и ключ для гаек крепления колеса.
После снятия колеса вам необходимо повернуть руль в сторону, которая является противоположной той, на которой находится заменяемая деталь. Это облегчит доступ к ней, а также упростит ремонтные работы.
Используем ключ на 21 для ослабления затяга контрольной гайки (рис. ниже) и при этом ключом на 19 держим наконечник за специальные полости (залысины).
Перед тем, как будет произведено откручивание гайки, которая крепит шарнир наконечника и рычаг поворотного кулака, необходимо взять щетку по металлу и очистить специальное отверстие под ключ «Торкс», которое находится с торцевой стороны пальца.
Теперь прихватываем шарнирный палец наконечника «Торксом» и при этом ключом на 16 ослабляем гайку его крепления (рис. ниже).
Используем съемник либо другой удобный инструмент для выпрессовывания пальца шарового шарнира из рычага.
Важно! Если съемника нет, то изначальное ослабление гайки делаем не до конца. После этого подставляем плоский металлический предмет в виде лапки (или что-то другое, что есть в гараже) между наконечником и рычагом. Надавливаем на эту «лопатку» так, чтобы наконечник пошел вниз, а ударами молотка в торец рычага выбиваем палец (рис
ниже)
Надавливаем на эту «лопатку» так, чтобы наконечник пошел вниз, а ударами молотка в торец рычага выбиваем палец (рис. ниже).
Окончательно откручиваем гайку для крепления пальца и высвобождаем палец шарнира из отверстия в рычаге. (Лучше всего сделать пометку или посчитать количество оборотов, дабы при монтаже знать примерное усилие затяжки)
Берем ключ на 19 и ослабляем наконечник, при этом держим рулевую тягу за специальный шестигранник ключом на 13.
Теперь можно полностью снять наконечник и заменить его на новый.
Процесс установки производим в обратной последовательности вышеуказанных пунктов. После установки нового наконечника не забываем, что нужно произвести регулировку развала-схождения в СТО. Также помните, что наконечники имеют различные метки: правый – одна метка, а левый – две метки.
Смотрите замену наконечника рулевой тяги Рено Логан на видео
Замена наконечника рулевой тяги на Рено Логан
Ремонт рулевой рейки Логан без гур и с гур в условиях сервиса
Ремонт рулевой рейки Логан без гур либо с гур производится после съема рейки для её последующего восстановления.
Список дальнейших операций:
- Снятие стопорного кольца с распределителя является первым шагом в процессе ремонта.
- Далее отворачивается пробка золотника, закрывающая гайку золотника, которая впоследствии также откручивается специальным приспособлением.
- Регулировочная гайка прижима снимается после.
- Далее производится удаление пружины прижима, а также сам прижим.
- Распределитель, спрятанный в корпусе, удаляется путем выбивания.
- Далее с распределителя снимают сальник, а также кольцо подшипника, которое ломается в большинстве случаев.
- С тыльной опоры удаляется стопорная скоба. При поддевании отверткой она вылетает сама.
- Далее достается тыльник и шток.
- Когда рулевая рейка Логан оказывается полностью разобранной, все её составляющие качественно очищаются от масла, пыли, а также возможных продуктов износа. Производится обезжиривание.
- Поверхность штока обязательно шлифуется на токарном станке мелкой наждачной бумагой. замена рейки с гур на рено логан, снятие и ремонт рулевой рейки, без ремонт рено. Шлифовке подвергается и вал распределителя.
- Подготовка составляющих окончена. Гребенка штока тщательно промазывается смазкой перед возвращением на место. Ремонт рулевой рейки бмв е46 в гаражных у «гаражных механиков» или своими руками;. Предварительно заменяются все сальники.
- Проверка компрессии сальника является обязательным этапом перед возвращением распределителя. Вы искали ремонт рулевой рейки ниссан альмера n16 своими руками видео? Посмотрите подробное видео и почитайте полезную. По его валу сдвигают специальную скользящую втулку, которая встает на место подшипника. Таким же образом усаживается новый сальник распределителя. Ремонт рулевой рейки ниссан альмера n16 своими руками. Все элементы тщательно промазываются смазкой.
- Далее на место возвращается стопорное кольцо.
- Прижим штока устанавливается после. Его место полностью заполняется смазывающим веществом для облегчения хода.
- Потом устанавливается пружина, которая фиксируется регулировочной гайкой. Закручивается гайка золотника. Ремонт рулевой рейки toyota corolla nze120. Ее пробка заполняется смазкой и фиксируется следующим шагом.
- Тыльная опора оснащается центрирующей опорой, после чего по штоку сдвигают сальник и саму тыльную опору. Ремонт рулевой рейки рено логан с гур своими. Ремонт рулевой рейки на bmw .Ремонт рулевой рейки. Элемент надежно осаживается.
- Возвращается на место стопорная скоба.
Когда работа завершена, рулевая рейка Логан проверяется при помощи специального станка, который помогает выявить возможные течи, а также обеспечивает гарантию на проведенное восстановление.
Немного теории
Рулевая тяга выполняет важнейшую функцию – она передает усилия от руля непосредственно на колеса, а также обеспечивает разные углы наклона при прохождении поворотов. Как вы знаете, внешнее колесо проходит больший путь чем то, которое находится ближе к внутренней стороне поворота. Конструктивно с одной стороны ступица подвижно крепится в рулевом механизме, а с другой – элемент имеет специальный шаровый шарнир, служит соединительным элементом с кулаком. Таким образом, рулевая тяга является промежуточным звеном в системе, передавая усилия дальше на поворотные кулаки и ступицу.
Естественно, неисправности или износ этого узла повлияют на управление автомобилем. В самых критических ситуациях деформации от удара могут быть настолько большими, что автомобиль не сможет поворачивать в одну из сторон. А теперь представьте, что вы влетели в яму на скорости, а рулевая тяга была в предсмертном состоянии. Крайне высока вероятность, что исходом этой ситуации будет дорожно-транспортное происшествие. Обязательно следите за состоянием каждой тяги, а при необходимости проведите замену.
Замена рулевых наконечников Рено Логан: фото и видео
Как подтянуть рулевую рейку на Рено Логан видео фото и видео
Recommendations
Comments 16
Я поставил SASIK проехал около 10т.км развалились к чертям
ставил Фенокс, проехали всего 25т.км.
Наконечник трв прошёл почти 50тыс и жив.Проверь сам сначала, действительно ли сломано то, что сервис приговорил
Ставьте форвард, 25-30 тысяч ходят.
По-моему это плохой показатель
За 400 рублей, нормально
Уж лучше один раз заплатить и ездить, чем каждый раз чтото менять. Развал то тоже денег стоит, а потраченное время бесценно.нормальный наконечник 50 тыс должен выхаживать по средним дорогам.
Пробовал разные, больше 30-35 тысяч не ходят. Так что лучше это еще вопрос!
Уж лучше один раз заплатить и ездить, чем каждый раз чтото менять. Развал то тоже денег стоит, а потраченное время бесценно.нормальный наконечник 50 тыс должен выхаживать по средним дорогам.
Просто у всех дороги разные, по этой я на работу езжу)))
Уж лучше один раз заплатить и ездить, чем каждый раз чтото менять. Развал то тоже денег стоит, а потраченное время бесценно.нормальный наконечник 50 тыс должен выхаживать по средним дорогам.
Согласен. У меня при пробеге 234500 еще родные и еще целые, и это далеко не по хорошим дорогам. Так может оригинал и ставить.
Может Рено Ремонт на Ютубе поможет, там ребятишки, рассказывают как менять детали, ну, и рассказывают какие лучше ставить на замену. Думаю опыта у них в этих делах предостаточно. Лично я там инфу черпаю, плюс форумы, куда ж без них.
Спасибо, посмотрел. Теперь склоняюсь в сторону сасик
У меня сасики отходили год (30 тысяч), один совсем умер, второй тоже вот-вот) Поставил лемфердер, посмотрим что выйдет)
Спасибо, посмотрел. Теперь склоняюсь в сторону сасик
В семье 2 логана. Ставлю только сасик. Одни рулнаки проехали 30 т.км и проданы с авто отл. состоянии. На авто мамы поставил рулнаки сасик 2 года назад. Более 45 т.км. без добавления смазки. Все гуд! На своём нынешнем логане, рулнаки сасик год назад и около 15 т.км — не показатель, но все норм. Думаю менять шаровые. Возьму сасик. Удачи на дорогах!
В семье 2 логана. Ставлю только сасик. Одни рулнаки проехали 30 т.км и проданы с авто отл. состоянии. На авто мамы поставил рулнаки сасик 2 года назад. Более 45 т.км. без добавления смазки. Все гуд! На своём нынешнем логане, рулнаки сасик год назад и около 15 т.км — не показатель, но все норм. Думаю менять шаровые. Возьму сасик. Удачи на дорогах!
Более 40т.Сасик прошел, правда заменены со временем пыльники от таз08 и добавлена смазка ШРБ-4 теперь вообще на долго можно забыть про них, по акции в Автодоке в том году куплены в запас так же Сасик, и до сих пор лежат.Так что Сасик цена-качество, если не контрафакт.
Все рулевые наконечники, применяемые на легковушках Рено, выглядят почти одинаково – они накручиваются на рулевую тягу. Дополнительно наконечник фиксируется контр-гайкой. Ответная сторона всегда снабжена шарниром, соединяемым с рычагом поворотного кулака. Будем говорить только о семействе Логан. Рассмотрим, какие рулевые наконечники на Рено Логан будет лучше купить, чтобы потом не жалеть о покупке. Всю продукцию мы сравним по нескольким критериям, ну а выбор пусть сделает покупатель.
Дальше на видео показано, как заменяют наконечник слева.
Ремонт рулевой рейки Логан без гур и с гур в условиях сервиса
Как подтянуть рулевую рейку Рено Логан. Причины стука
Стук в рулевом механизме ни к чему хорошему не приводил. Один из методов удаления шума и люфтов – принудительное уменьшение зазора между зубчатой рейкой и шестерней. Подтянуть рулевую рейку Рено Логан необходимо для компенсации ее износа. Чтобы это выполнить, необязательно обращаться в автосервис или частным мастерам.
- 1 Стучит рулевая рейка Логан, для чего ее подтягивают
- 2 Как проверить рулевую рейку Renault Logan
- 3 Как подтянуть рейку Рено Логан самостоятельно
- 4 Как подтянуть рулевую рейку на Рено Дастер, Сандеро, Меган
4.1 Когда помогает подтяжка рейки
Стучит рулевая рейка Логан, для чего ее подтягивают
Рулевая рейка представляет собой целый механизм, с вращающимися и трущимися деталями. В процессе длительной эксплуатации детали, между которыми происходит трение, подвергаются износу, стачиваются и между ними появляется расстояние или люфт.
Если проигнорировать протяжку, то срок службы механизма заметно снизится, так как ударные нагрузки ускоряют износ рулевого управления в разы.
Как проверить рулевую рейку Renault Logan
Чтобы это сделать, необходимо выставить машину на подъемник или поднять переднюю часть при помощи домкрата. Затем выполнить следующий порядок действий:
- Возьмитесь за колесо по горизонтали и качайте.
- Если прослушиваются небольшие люфты и стуки, попросите помощника зажать рукой рулевую тягу и повторите процедуру.
- Если стуки прекратились, то люфт именно в рейке, а если нет, то стучит рулевой наконечник .
- Чтобы убедиться, что стук происходит именно от рейки, возьмитесь за рулевую тягу и покачайте в вертикальной плоскости . Если люфт прослушивается, то проблема действительно в реечном механизме.
Последний (контрольный) способ – открутить рулевые наконечники с поворотных кулаков, взяться за них и снова попытаться покачать. Возможно, проблема кроется далеко не в рейке. Но наличие стуков подтверждает обратное.
Как подтянуть рейку Рено Логан самостоятельно
Протяжка происходит через пластиковую втулку и пружину, чтобы не повредить механизм. Процесс этот не бесконечный и в конечном итоге водителя все равно будет ждать ремонт или замена механизма.

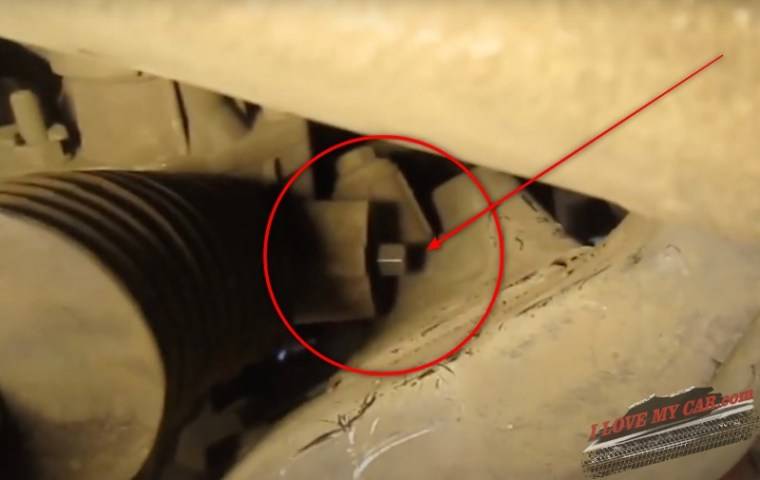

В районе трубок гидроусилителя руля, необходимо нащупать регулировочную гайку и проверить ее состояние. Находится она сзади рейки.
Если гайка утоплена в картер рулевого механизма, то регулировка такого механизма не имеет смысла. Для этого лучше отремонтировать рейку. В этом случае может быть разрушена прижимная втулка рейки под пружиной и болтом.
Если болт не утоплен или его еще можно протянуть, возьмите шестигранный ключ на 10 мм и подтяните регулировочный болт на некоторый градус. Перед тем как вставлять ключ, рекомендуется при помощи шила очистить посадочное место регулировочного болта.
После протяжки рекомендуется повращать руль в разные стороны, и проверить, отсутствует ли закусывание. Руль должен вращаться без затруднений. Неплохим способом проверки будет поворот колеса руками до максимума.
Если люфт остался, попробуйте протянуть еще на 10-30% . Обязательно контролируйте усилие на руль. Можно посадить помощника на водительское место для упрощения задачи.
Как подтянуть рулевую рейку на Рено Дастер, Сандеро, Меган
Если машина оснащена гидро- или электроусилителем руля, то, по-прежнему, разницы при выполнении данной процедуры не будет. Протяжка рулевой рейки происходит одинаково на Рено Логан, Меган, Дастер и других моделях, так как большая часть деталей взаимозаменяема, а другая часть – имеет схожую конструкцию.
Когда помогает подтяжка рейки
Не стоит рассматривать подтяжку рейки как панацею. Если рулевая рейка начала стучать, то никакая протяжка ей не поможет, а вот в случае с потерей управляемости при небольших пробегах или как одна из мер профилактики, протяжка рейки имеет смысл, если выполнена грамотно.
Протягивать ее нет никакого смысла, если она изношена уже достаточно сильно, имеет громкий стук на неровностях, а регулировочный болт закручен до упора . В последнем случае имеет смысл снять механизм, разобрать, отремонтировать и собрать обратно.
Устранить всевозможные стуки в рулевом механизме при помощи протяжки невозможно. Но слегка улучшить состояние рулевой рейки, и немного поднять срок –– вполне. Следует помнить, что подтяжкой рейки мы лишь откладываем неизбежный ремонт. Поэтому заменить полноценный ремонт такой легкой процедурой не получится.
Инструкция по самостоятельной замене наконечников
Ставим автомобиль на домкрат, предварительно ослабив колесные гайки, затем снимаем колесо, для удобства демонтажа старого наконечника выворачиваем руль.
С помощью ключа на 21 необходимо открутить гайку крепления наконечника к тяге. Чтобы тяга не проворачивалась удерживайте ее ключом на 19. Для того, чтобы запомнить положение гайки, пометьте сверху ее маркером или краской.
Как видите на фото, пыльник наконечника порван, именно это могло привести к выходу его из строя.
Теперь необходимо выпрессовать наконечник из рычага. Для этого будем использовать либо специальный съемник, либо аккуратно отжимаем наконечник монтажкой и аккуратно постукивая сверху молотком.
Откручивая наконечник считайте количество оборотов, чтобы не пришлось делать развал схождения колес. Но после замены лучше все таки сделать его.
Берем новый наконечник и закручиваем на то количество оборотов, на которое мы его выкручивали. Далее вставляем палец наконечника в рычаг и производим сборку. В самый последний момент затягиваем гайку на рычаге. Если вы все правильно подсчитали, метка на гайке должна встать в тоже положение, что и на старом наконечнике.
После сборки, проверяем автомобиль в движении, если стуки в подвеске пропали, значит проблема была только в наконечниках. Так же советуем все же съездить к специалистам и проверить уровень сход развала колес.
Какие рулевые наконечники выбрать: оригинал и аналоги для renault logan
В каталоге оригинальных запчастей для разных моделей Рене предусмотрены детали с номерами 6001550442 и 6001550443. Продаются они парами, последняя цифра в этом случае — обозначение стороны. «Двойка» — для левого наконечника, «тройка» соответствует правой стороне.
Менять подобные детали лучше комплектом. При неисправном наконечнике с одной стороны идет неравномерный износ рулевой стойки. Если выбирать из запчастей-аналогов, классификация подходящей замены будет следующей.
Возможные аналоги:
| Для левой стороны: | Для правой стороны: |
| ASAM 30138 (30666). | ASAM 30139 (30665). |
| DELPHI TA2329. | DELPHI TA2330. |
| FENOX SP30040. | FENOX SP30041. |
| RTS 91-02401-2. | RTS 91-02401-1. |
| PROFIT 2302-0474. | PROFIT 2302-0475. |
| SASIC 4006158. | SASIC 4006157. |
| MAPCO 49192. | MAPCO 49193. |
| TRW JTE1136. | TRW JTE1135. |
| SWAG 60 92 9623. | SWAG 60 92 9624. |
Лучшей совместимостью с Рене Логан могут похвастаться наконечники, выпущенные под брендом TRW. Недорогие детали для рулевого управления можно приобрести из ассортимента SASIC. Превосходным вариантом будет приобретение продукции LEMFORDER. По техническим характеристикам они превосходят все возможные аналоги, но здесь главным недостатком выступает стоимость.
Проверка рулевых наконечников рено логан первого поколения |
Появление дробного стука со стороны передних колес при движении по неровной дороге на автомобиле Рено Логан первого поколения — повод провести проверку рулевых наконечников (наконечников рулевых тяг) его рулевого управления.
Проверку рулевых наконечников на Рено Логан можно провести самостоятельно, несколькими способами. Рассмотрим наиболее простые и эффективные из них.
Необходимые для проверки инструменты и приспособления
Монтажка
Ровная площадка
Помощник (желателен, но не обязателен)
Подготовительные работы
Устанавливаем автомобиль на ровную площадку
Фиксируем его ручником и упорами под колеса
Поддомкрачиваем переднее колесо (то, со стороны которого слышен стук)
Способы самостоятельной проверки рулевых наконечников на автомобиле Рено Логан первого поколения
Способ первый (самый простой)
Для проверки не нужно поддомкрачивать колесо и звать помощника. Устанавливаем автомобиль на ровную площадку, колеса прямо. Рулевое колесо фиксируем противоугонным устройством в замке зажигания. Беремся руками за колесо по бокам руками и энергично качаем попеременно от себя-к себе. При покачивании будет хорошо ощутим люфт в рулевом наконечнике (особенно если он сильно изношен). Повторяем аналогичную проверку для другого колеса.
Второй способ проверки рулевого наконечника
Производим аналогичные покачивания колеса в горизонтальной плоскости, но уже поддомкратив и вывесив его. При этом колесо качает помощник. Во время покачиваний необходимо положить руку на шарнир рулевого наконечника. Если в нем имеется люфт, то он будет хорошо ощутим рукой.
Покачиваем поддомкраченное колесо руками в горизонтальной плоскости (от себя-к себе), люфт в шарнире рулевого наконечника при этом хорошо ощутим, особенно если положить на него руку при покачивании
Третий способ поверки
Поддомкрачиваем и снимаем переднее колесо. Устанавливаем монтажку под рычаг поворотного кулака, оперев ее на наконечник. Покачиваем монтажку вверх-вниз создавая натяг в шарнире (между корпусом наконечника и его пальцем). В неисправном рулевом наконечнике палец будет сильно выдвигаться из корпуса (более чем на 1-2 мм).
Используя монтажку в качестве рычага перемещаем палец наконечника относительно его корпуса в вертикальной плоскости, люфт должен составлять не более 2-х мм
Если в ходе проверки установлено, что наконечник рулевой тяги неисправен (имеется значительный люфт в его шарнире), то необходимо провести его замену. Подробнее: «Замена наконечников рулевых тяг автомобиля Рено Логан первого поколения».
Примечания и дополнения
Помимо дробного стука при движении по неровной дороге, поводом к проведению проверки наконечников рулевых тяг на Рено Логан служит повреждение защитного чехла (пыльника) наконечника. Если в ходе визуального осмотра обнаружено, что пыльник потрескался, протерся, или поврежден иным образом, то в срочном порядке необходимо провести проверку исправности рулевого наконечника и по результатам проверки заменить либо пыльник (с промывкой и заменой смазки), либо рулевой наконечник.
Неисправность наконечника рулевой тяги, приводящая к появлению стуков, это разрушение пластиковой обоймы внутри его корпуса. При этом его палец начинает бить по корпусу вызывая дробный металлический стук, хорошо ощутимый на рулевом колесе.
Еще статьи по рулевому управлению автомобиля Рено Логан первого поколения
Когда и как производится смена рулевых наконечников на renault logan?
Что такое рулевые наконечники
Принцип действия подобных элементов чрезвычайно прост: они обеспечивают шарнирное соединение, передающее движение рулевого управления на ось поворота колес. Любые неполадки в этой системе приводят к трудностям в управлении транспортным средством, могут стать причиной фатальной аварии. Строение наконечников включает:
- Корпус изогнутой формы с полуосью.
- Шаровый палец с резьбой.
- Гайка на палец.
- Вкладыш для фиксации.
- Защита (крышка и чехол).
Главная неисправность этого узла — появления осевого люфта. Рулевой наконечник — элемент рулевой тяги, соединяет ее с валом рейки. Определить неисправность можно самостоятельно, для чего поднимите авто на домкратах либо над смотровой ямой. При движении колес происходит качание или постукивание шаров. Подобный ручной метод на данный момент практически единственный, позволяющий точно диагностировать необходимость замены рулевых наконечников
Какие рулевые наконечники выбрать: оригинал и аналоги для renault logan
В каталоге оригинальных запчастей для разных моделей Рене предусмотрены детали с номерами 6001550442 и 6001550443. Продаются они парами, последняя цифра в этом случае — обозначение стороны. «Двойка» — для левого наконечника, «тройка» соответствует правой стороне.
Менять подобные детали лучше комплектом. При неисправном наконечнике с одной стороны идет неравномерный износ рулевой стойки. Если выбирать из запчастей-аналогов, классификация подходящей замены будет следующей.
Возможные аналоги:
| Для левой стороны: | Для правой стороны: |
| ASAM 30138 (30666). | ASAM 30139 (30665). |
| DELPHI TA2329. | DELPHI TA2330. |
| FENOX SP30040. | FENOX SP30041. |
| RTS 91-02401-2. | RTS 91-02401-1. |
| PROFIT 2302-0474. | PROFIT 2302-0475. |
| SASIC 4006158. | SASIC 4006157. |
| MAPCO 49192. | MAPCO 49193. |
| TRW JTE1136. | TRW JTE1135. |
| SWAG 60 92 9623. | SWAG 60 92 9624. |
Лучшей совместимостью с Рене Логан могут похвастаться наконечники, выпущенные под брендом TRW. Недорогие детали для рулевого управления можно приобрести из ассортимента SASIC. Превосходным вариантом будет приобретение продукции LEMFORDER. По техническим характеристикам они превосходят все возможные аналоги, но здесь главным недостатком выступает стоимость.
Видео о рулевых наконечниках
Если поведение вашего автомобиля на дороге изменилось, вы чувствуете, что управление стало не таким уверенным, как раньше, вероятно, произошёл износ одного из компонентов рулевого управления. Основные признаки проявляются в том, что автомобиль тянет в сторону при езде и при торможении, также могут возникнуть трудности в поддержании контроля на неровной дороге. Эти симптомы могут сигнализировать о потенциально серьезных проблемах, которые должны быть решены немедленно. Частой причиной этих проблем является износ рулевых тяг. Наконечники рулевых тяг являются звеном между рулевой системой и передними колесами. Так как они влияют на вашу способность контролировать свой автомобиль, вы должны оценить их состояние.
* Установите автомобиль на ровной площадке, включите стояночный тормоз и выставьте передние колёса в прямолинейном направлении, выньте ключ зажигания из замка, заблокировав руль. * Поднимите автомобиль домкратом с одной стороны так, чтобы переднее колесо оторвалось от земли. * Установите подставку под автомобиль, убедившись, что она прочно встанет под балку или раму, и медленно опустите автомобиль на нее. * Повторите со второй стороны автомобиля то же самое, что и с другой. * Найдите тягу, которая будет в виде небольшой сборки с округлым шарниром на каждом конце. Она прикреплена с внутренней стороны передних колес. Возьмитесь за тягу в центре и попытайтесь пошатать её взад и вперед, вверх и вниз. Если при этом чувствуется свободный ход, значит, шарниры изношены, нуждаются в замене. * Если ваш автомобиль имеет наконечники, защищённые жестким резиновым чехлом, тогда необходимо взяться за колёса руками и пошатать их внутрь и наружу. Если чувствуется люфт со стуком, то шарнир изношен, нуждается в замене.
Советы
* Проверка деталей рулевого управления транспортного средства может быть очень грязной работой. Наденьте перчатки и держите чистые полотенца под рукой. * Никогда не лезьте под машину, если она стоит не очень надёжно на подставках. Никогда не залезайте под автомобиль, который поддерживается только при помощи домкрата. * Люфт компонентов рулевого управления влияет на управляемость и износ шин, сигнализирует о серьезных проблемах в будущем. Детали должны быть заменены немедленно.
В настоящее время автолюбители в большинстве случаев предпочтиают покупать рулевые наконечники немецкой фирмы TRW. Детали этого производителя славятся своей надежностью и долговечностью. Наш интернет магазин предлагает рулевые наконечники данного бренда в ассортименте на различные виды авто, которые вы всегда можете купить на нашем сайте.
Рулевые наконечники TRW на популярные автомобили
| Производитель | Номер детали | Наименование | Применимость |
| TRW | JTE1106 | Ford Focus II / C-Max; Volvo C30 / S40 II | |
| TRW | JTE260 | Наконечник рулевой тяги | Mitsubishi Lancer IX / X, Carisma; Volvo S40 |
| TRW | JTE2079 | Toyota Corolla X / Auris / Prius Plus | |
| TRW | JTE1055 | Наконечник рулевой тяги, правый | Volkswagen Passat / Skoda Octavia / Audi Q3 |
| TRW | JTE1136 | Наконечник рулевой тяги, левый | Renault Logan / Sandero |
| TRW |
Что приобрести
Если рулевая тяга вышла из строя, то ее необходимо заменить. Здесь появляется вопрос о покупке новой детали. Рекомендуется покупать оригинальную продукцию. В техническом руководстве к автомобилю или у официального дилера вы можете узнать каталожный номер рулевой тяги для конкретно вашего Рено Логан. Популярной моделью является TRW каталожный номер JAR 1031. Ее стоимость составляет 1000-1200 рублей. Также рекомендуем присмотреться к продукции следующих брендов:
- A.B.S (Нидерланды);
- ASMETAL;
- Autlog (Германия);
- DELPHI;
- MONROE;
- PROFIT;
- Sasic (Франция);
- SWAG.
Стоимость самых дорогих моделей доходит до 5 тысяч рублей, однако стоит ли переплачивать за бренд – решать только вам.
Видео урок
Купив уже чуть более года назад авто, сразу прошел диагностику в Рено-сервисе на Чичерина — по ходовой не было нареканий, кроме рекомендации заменить левый ступичный подшипник, что и было практически сразу сделано. Рулевые тяги с наконечниками были без люфта.
Решил сделать диагностику ходовой и так получилось, что сделал я ее трижды в течении последних 2 месяцев в разных сервисах — нет не специально, проверяя и сравнивая качество диагностики, а в основном в качестве бонуса, во время запланированных визитов в сервис.
Сделал вывод, как начинающий автолюбитель, что специально ехать в сервис за диагоностикой ходовой — невыгодно в материальном плане, так первая диагностика, за которой я приехал специально, мне обошлась в 400 руб. Лучше не спешить с этим делом и попросить мастера проверить ходовку во время визита в сервис, решая иные вопросы — так, например, во время замены тормозной жидкости диагностику ходовой мне сделал мастер бесплатно, а во время замены тросика сцепления — диагностика мне обошлась в 100 руб.
Итак, вердикт трех независимых сервисов был един — небольшой люфт рулевых тяг с наконечниками, откуда и шум передней подвески на неровностях. Правда, там, где я отдал 4 сотни, диагноз был более скрупулезный, были выбракованы разносторонние — одна тяга и один наконечник, но решено было менять все полностью, тем более, что развал-схождение обязателен. Насчет замены сразу и рычагов мой пыл остудил мастер в “Круизе” — хорошее лучше нового!
С выбором производителя долго не мучался — взял зарекомендовавший себя Лемфордер в Экзисте (1000 1000/900 900).
Заодно и пыльники Sasic, которые заставили мастера повозиться — налезли с трудом со стороны рулевой рейки, но это и неплохо — плотней будут сидеть. Затянули пластиковыми хомутами.
Итог: шум подвески при проезде неровностей и небольших ямок исчез — подвеска отрабатывает четко без буханья, положительный результат налицо.Итак, представляю фотоотчет…
Снять старые наконечники оказалось не так-то просто — пришлось прибегнуть к газовой горелке.
На второй стороне аналогично…
Цена вопроса: 5 900 ₽ Пробег: 80900 км
Доброго дня всем добрым людям. В статье разберёмся, как выполняется замена наконечника рулевой тяги Логан своими руками без посторонней помощи. Среднее время выполнения работы от 60 до 90 минут в зависимости от опыта водителя.
Слабым звеном рулевой тяги является наконечник. Средний промежуток эксплуатации элемента не превышает 30-40 тысяч километров. Активное использование машины и плохие дороги приближают срок замены.
В статье можно найти видео замена наконечника рулевой тяги Логан, которое станет подспорьем для водителя. Дополнит текстовый материал и поможет разобраться в нюансах замены наконечника своими руками.
Какие рулевые наконечники выбрать: оригинал и аналоги для Renault Logan
В каталоге оригинальных запчастей для разных моделей Рене предусмотрены детали с номерами 6001550442 и 6001550443. Продаются они парами, последняя цифра в этом случае — обозначение стороны. «Двойка» — для левого наконечника, «тройка» соответствует правой стороне.
Менять подобные детали лучше комплектом. При неисправном наконечнике с одной стороны идет неравномерный износ рулевой стойки. Если выбирать из запчастей-аналогов, классификация подходящей замены будет следующей.
Возможные аналоги:
Для левой стороны: | Для правой стороны: |
ASAM 30138 (30666). | ASAM 30139 (30665). |
DELPHI TA2329. | DELPHI TA2330. |
FENOX SP30040. | FENOX SP30041. |
RTS 91-02401-2. | RTS 91-02401-1. |
PROFIT 2302-0474. | PROFIT 2302-0475. |
SASIC 4006158. | SASIC 4006157. |
MAPCO 49192. | MAPCO 49193. |
TRW JTE1136. | TRW JTE1135. |
SWAG 60 92 9623. | SWAG 60 92 9624. |
Лучшей совместимостью с Рене Логан могут похвастаться наконечники, выпущенные под брендом TRW. Недорогие детали для рулевого управления можно приобрести из ассортимента SASIC. Превосходным вариантом будет приобретение продукции LEMFORDER. По техническим характеристикам они превосходят все возможные аналоги, но здесь главным недостатком выступает стоимость.
Видео урок
Купив уже чуть более года назад авто, сразу прошел диагностику в Рено-сервисе на Чичерина — по ходовой не было нареканий, кроме рекомендации заменить левый ступичный подшипник, что и было практически сразу сделано. Рулевые тяги с наконечниками были без люфта.
Решил сделать диагностику ходовой и так получилось, что сделал я ее трижды в течении последних 2 месяцев в разных сервисах — нет не специально, проверяя и сравнивая качество диагностики, а в основном в качестве бонуса, во время запланированных визитов в сервис.
Сделал вывод, как начинающий автолюбитель, что специально ехать в сервис за диагоностикой ходовой — невыгодно в материальном плане, так первая диагностика, за которой я приехал специально, мне обошлась в 400 руб. Лучше не спешить с этим делом и попросить мастера проверить ходовку во время визита в сервис, решая иные вопросы — так, например, во время замены тормозной жидкости диагностику ходовой мне сделал мастер бесплатно, а во время замены тросика сцепления — диагностика мне обошлась в 100 руб.
Итак, вердикт трех независимых сервисов был един — небольшой люфт рулевых тяг с наконечниками, откуда и шум передней подвески на неровностях. Правда, там, где я отдал 4 сотни, диагноз был более скрупулезный, были выбракованы разносторонние — одна тяга и один наконечник, но решено было менять все полностью, тем более, что развал-схождение обязателен. Насчет замены сразу и рычагов мой пыл остудил мастер в “Круизе” — хорошее лучше нового!
С выбором производителя долго не мучался — взял зарекомендовавший себя Лемфордер в Экзисте (1000 1000/900 900).
Заодно и пыльники Sasic, которые заставили мастера повозиться — налезли с трудом со стороны рулевой рейки, но это и неплохо — плотней будут сидеть. Затянули пластиковыми хомутами.
Итог: шум подвески при проезде неровностей и небольших ямок исчез — подвеска отрабатывает четко без буханья, положительный результат налицо.Итак, представляю фотоотчет…
Снять старые наконечники оказалось не так-то просто — пришлось прибегнуть к газовой горелке.
На второй стороне аналогично…
Цена вопроса: 5 900 ₽ Пробег: 80900 км
Доброго дня всем добрым людям. В статье разберёмся, как выполняется замена наконечника рулевой тяги Логан своими руками без посторонней помощи. Среднее время выполнения работы от 60 до 90 минут в зависимости от опыта водителя.
Слабым звеном рулевой тяги является наконечник. Средний промежуток эксплуатации элемента не превышает 30-40 тысяч километров. Активное использование машины и плохие дороги приближают срок замены.
В статье можно найти видео замена наконечника рулевой тяги Логан, которое станет подспорьем для водителя. Дополнит текстовый материал и поможет разобраться в нюансах замены наконечника своими руками.
Начнем ремонт
Начнем ремонт
Рулевой наконечник Logan от компании Febi Bilstein
Что учесть в процессе монтажа?
Как поменять рекомплект
Как поменять ремкомплект? Замена рекомплекта и втулок на Renault Logan предполагает разборку всего механизма. Без наличия соответствующих навыков и инструмента осуществить данную операцию весьма сложно. Поэтому, подобные работы лучше доверять настоящим мастерам. Хотя многие знают, сколько стоит это, и предпочитают сделать все самостоятельно.
Чтобы осуществить эту операцию, необходим специальный инструмент для регулировки зазора. К тому же, не каждая деталь, даже при совпадении номеров, точно устанавливается на свое место. Чтобы в этом убедиться, можно посмотреть соответствующее видео.
Механизм достаточно ответственный и требует повышенного внимания по сборке и отладке. Не качественная сборка рулевого механизма может привести к непредсказуемым последствиям. Если не хочется иметь дело с законом, то лучше подобный ремонт осуществить в автомастерской.
Замена рулевой тяги Рено Логан
Какие инструменты нужны для замены наконечников
Опыт проведения подобных работ крайний желателен, но при необходимости можно воспользоваться видео инструкцией, ведь сам процесс не отличается сложностью. Трудности могут возникнуть при серьезном закисании элементов крепления на старых авто, либо после эксплуатации в неблагоприятных условиях. Перед работой необходимо поставить машину на опоры, включить ручной тормоз и подложить под задние колеса противооткатные башмаки.
Необходимый инструмент:
- Рожковый ключ на 16.
- Баллонный ключ.
- Небольшой молоток.
- Деревянный брус.
Из дополнительных приспособлений помогут облегчить работы автомобильный «спасатель» — смазка WD-40 и ветошь.
