Сальник распределительного вала 8 клапанного двигателя Рено Логан 2 (2014) (замена)
Для замены сальника распределительного вала двигателя К7М выполните следующие операции.
Вам потребуются: все инструменты, необходимые для снятия ремня привода газораспределительного механизма, а также ключ «на 16», отвертка, пассатижи, молоток.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Снимите ремень привода газораспределительного механизма. Более подробно о том как ослабить и снять ремень в статье “Замена ремня ГРМ Рено Логан”. Ремень можно не снимать полностью, достаточно снять его только с верхнего шкива, то есть со шкива распределительного вала. 3. Ослабьте затяжку болта крепления зубчатого шкива распределительного вала, удерживая шкив от проворачивания. Для этого можно использовать вставленные в отверстия шкива рукоятки пассатижи и вороток.
4. …выверните болт из отверстия распределительного вала…
5. …и снимите шкив с хвостовика верхнего вала. Лучше всего применить съемник.6. Поддев отверткой, извлеките сальник из гнезда головки блока цилиндров. Здесь можно уже демонтировать сальник “методом уничтожения”, так как сальник будет все равно заменен.
7. Перед установкой нового сальника осмотрите его рабочую кромку. Она должна быть ровной, без вырывов, вмятин и наплывов резины. Пружина сальника должна быть целой и нерастянутой. Смажьте сальник тонким слоем моторного масла. Чтобы сальник было легче загнать на свое место, выполните на его посадочной кромке небольшую фаску с помощью надфиля или мелкого наждачного круга. 8. Установите сальник рабочей кромкой внутрь гнезда головки блока, аккуратно заправьте рабочую кромку на распределительный вал (например, с помощью деревяшки) и запрессуйте до упора подходящей оправкой. В качестве оправки можно использовать головку подходящего размера из набора инструментов или трубку.
9. Установите все снятые детали и узлы в порядке, обратном снятию. То есть все собираем обратно.
Зубчатый шкив распределительного вала устанавливайте выступающей частью ступицы к двигателю. Момент затяжки болта крепления зубчатого шкива распределительного вала – 45 Н*м. То есть 4,5 кг на метр.10. Отрегулируйте натяжение ремня привода газораспределительного механизма и ремня привода вспомогательных агрегатов. О том как отрегулировать ремень можно узнать из статьи “Замена ремня ГРМ”, сылка на нее приведена в нашей статье выше.
Рено Логан замена переднего и заднего сальника коленвала
Можно также посадить помощника за руль, который включит 5 передачу и будет удерживать тормоз, либо застопорить коленвал можно через окошко картера сцепления. Открутить винт и демонтировать шкив и зубчатую шестерню.
Демонтаж неисправного и установка нового сальника: Извлечь сальник при помощи плоской тонкой отвертки, соблюдая меры предосторожности, не поцарапать поверхность посадки. Смазав сальник машинным маслом, с помощью торцевой головки или куска трубы подходящего диаметра, аккуратно запрессовать до упора, соблюдая предельную осторожность
При повреждении сальника во время запрессовки, его придется заменить на новый
Сборка производится в обратном направлении, в ее процессе особое внимание стоит уделить установке и натяжению ремня ГРМ, метки на ремне должны совпасть с метками на шкивах, отличить их можно замена сальника рено логан образом: После этого обработайте посадочное место
Используйте оправку и молоток для запрессовки передней манжеты.
Замена сальника коленвала на Рено Логан
Поставьте шпонку со шкива, а далее шестеренку коленвала. Собирайте узел ГРМ, убирайте фиксаторы и проворачивайте шестеренки до соответствия меток. Замена заднего сальника на Рено делается так: Поднимайте авто это необходимо, чтобы демонтировать трансмиссию. Снимайте с АКБ провода.
Виды неисправностей
Вне зависимости от стороны расположения приводного вала, его схема выглядит идентично, разве что длина полуосей различается. Края валов обладают шлицевыми участками, благодаря которым происходит зацепление со ШРУС (внешними и внутренними).
Большинство авто Рено Логан имеют по центру одного из своих приводных валов специальный балансир. Эксплуатация вносит свою негативную лепту в состояние этого узла, поскольку попадание солено-грязевой смеси зимой провоцирует проявление коррозии. В основном владельцы пренебрегают этим моментом и продолжают эксплуатацию авто до таких пор, пока не наступает момент поломки указанного узла. Неисправность носит довольно распространенный характер и свойственна также для Рено Логан.
Не менее известной неисправностью является износ шлицевого участка на краю полуоси. Поломка сопровождается неприятным хрустом, а автомобиль отказывается ехать при попытке владельца начать движение. Причиной может выступить как прогрессирующая коррозия, так и чрезмерная нагрузка на сам привод.
Замена привода на Рено
Рекомендуем обзавестись достаточным количеством ветоши, поскольку ремонтный процесс предполагает контакт с внутренними полостями ШРУС (то есть со смазкой). Итак, меняем левый привод и правый привод.
- Ослабеваем центральную ступичную гайку и колесный крепеж.
- Вывешиваем автомобиль Renault Logan и удаляем колесо.
- Для повышения удобства действий отсоединяем поперечный рычаг от поворотной цапфы.
- Теперь, потянув кулак на себя, вынимаем ШРУС в сборе с полуосью из посадочного места в ступице.
- Переходим к сливу масла из трансмиссионного агрегата. Здесь появляется отличная возможность заменить смазку в коробке, чем и рекомендуем воспользоваться.
- Путем отстежки соответствующей защелки на внутреннем шарнире производим полное освобождение вала привода, после чего его можно извлекать наружу.
- Теперь полуось устанавливаем в тиски и демонтируем хомуты, которыми удерживаются пыльники на внешнем и внутреннем шарнирах.
- Для демонтажа наружного ШРУС производим несколько аккуратных ударов по корпусу шарнира. Избегаем ударов по сепаратору, дабы его не разрушить.
- Для того чтобы снять внутренний шарнир понадобится приспособление для съема стопорного кольца. Удаляем кольцо и производим аналогичные удары с помощью того же молотка.
- Подготовив новые шарниры к замене, набиваем в них смазку в достаточном количестве.
- Производим установку внутреннего ШРУС, предварительно надев на полуось пыльник. Устанавливаем стопорное кольцо.
- Монтаж наружного шарнира осуществляем посредством ударов молотком, которые следует прикладывать к торцевой части ШРУС. Процедуру производим до момента фиксации стопорного кольца.
- Пыльники подлежат креплению с помощью новых хомутов.
- По завершении установки хомутов можно приступать к монтажу собранной полуоси.
- Далее производим заливку смазки в трансмиссионный агрегат.
Замена правого привода и замена левого привода вала на другой стороне авто Renault Logan практически ничем не отличаются от рассмотренной здесь процедуры.
Это интересно: Ремонт Форда Эксплорер и Джипа Либерти влетит в копеечку
Снятие привода правого переднего колеса
Для снятия привода правого переднего колеса выполните следующее:
Выполните с правой стороны автомобиля операции 1~9, которые выполняли с левой стороны для снятия привода левого переднего колеса (см. выше).
Сдвиньте корпус внутреннего шарнира со шлицевого хвостовика полуосевой шестерни и снимите привод правого переднего колеса с автомобиля.
Устанавливайте привод правого переднего колеса и все снятые детали в последовательности, обратной снятию.
Перед установкой привода нанесите на шлицы хвостовика полуосевой шестерни смазку MOLYKOTE BR2.
После установки всех деталей залейте масло в коробку передач.
Установите колесо и заверните болты крепления колеса до упора, не затягивая их окончательно.
Установите автомобиль на колеса, сняв с опор, и затяните гайку ступицы.
Гайку ступицы окончательно затягивайте на автомобиле, стоящем на земле, момент затяжки гайки 280 Нм (28 кг/см).
Перемещать автомобиль при незатянутой гайке ступицы категорически запрещено во избежание повреждения сепаратора подшипника ступицы.
Не используйте гайки ступиц повторно.
Затяните болты крепления колеса.
Установите декоративный колпак колеса.
Сальник коленвала Рено Логан
У нас можно купить сальник коленвала для Рено Логан (не оригинал, Германия) за 320 рублей.
В соответствии с современной автомобильной терминологией, эту деталь принято называть резиновой армированной манжетой. Определение «сальник» осталось со времен, когда уплотнитель изготавливался из войлока или фетра, смазанного маслом. Узнать, не нуждается ли сальник коленвала Рено Логан в замене, можно заметив утечку масла. Даже небольшое смещение уплотнителя может спровоцировать эту проблему. В среднем замена резиновой армированной манжеты производится раз в три года – таков ее эксплуатационный срок, гарантированный производителями. Конечно, это относительный временной промежуток, так как замена может понадобиться раньше, из-за внепланового ремонта, в следствии, к примеру, перегрева мотора. Перечень, указывающий на необходимость выполнения ремонтных работ, довольно большой, но утечка масла его следы на стенках поддона картера мотора и под шкивом привода вспомогательных механизмов возглавляет этот список.
В двигателе Рено Логан конструктивно предполагается наличие двух резиновых армированных манжет – передней и задней. Передняя отличается меньшим размером, а задний, более массивный, имеет больший срок службы. При выходе из строя заднего сальника потребуется приложить некоторые усилия – снять коробку передач, сцепление и маховик. Для замены сальника коленвала Рено Логан не понадобится большого набора специфических инструментов. Самое главное – подобрать аналогичный, качественный уплотнитель. Заостренным предметом (шлицевой отверткой) удаляется вышедший из рабочего состояния сальник коленвала Рено Логан
Важно аккуратно выполнять операцию, чтобы не поцарапать рабочую поверхность коленного вала. При помощи тряпки удаляются загрязнения с вала, добавляется смазка и устанавливается новая деталь
При возникновении необходимости замены переднего сальника необходимо снять блок шкивов коленчатого вала. Затем снимается ремень газораспределительного механизма вместе со всеми сопутствующими элементами. После снятия всех деталей, которые преграждают доступ, открывается уплотнитель.
Если в районе размещения сальника коленвала Рено Логан заметны следы подтекания масла, то следует проверить систему вентиляции картера. Подтекание масла может возникнуть из-за засорения системы и нарушений в проходимости шлангов.
Сальник коленвала Рено Логан не всегда является причиной течи автомобильного масла. Но если это вина не уплотнителя, то проблема гораздо серьезнее. Диагностику более серьезных поломок целесообразно выполнять в условиях автосервиса. Заменить армированную резиновую манжетку коленчатого вала можно самостоятельно в гаражных условиях, при более серьезных проблемах необходимо вмешательство профессионалов.
- https://umelyeruki.info/avto/zamena-perednego-salnika-kolenvala-na-reno-logan/
- http://loganreno.ru/%d1%80%d0%b0%d0%b7%d0%b4%d0%b5%d0%bb-5-%d0%b4%d0%b2%d0%b8%d0%b3%d0%b0%d1%82%d0%b5%d0%bb%d1%8c/%d0%b7%d0%b0%d0%bc%d0%b5%d0%bd%d0%b0-%d0%b4%d0%b5%d1%82%d0%b0%d0%bb%d0%b5%d0%b9-%d1%83%d0%bf%d0%bb%d0%be%d1%82%d0%bd%d0%b5%d0%bd%d0%b8%d1%8f-%d0%b4%d0%b2%d0%b8%d0%b3%d0%b0%d1%82%d0%b5%d0%bb%d1%8f/%d0%b7%d0%b0%d0%bc%d0%b5%d0%bd%d0%b0-%d1%81%d0%b0%d0%bb%d1%8c%d0%bd%d0%b8%d0%ba%d0%be%d0%b2-%d0%ba%d0%be%d0%bb%d0%b5%d0%bd%d1%87%d0%b0%d1%82%d0%be%d0%b3%d0%be-%d0%b2%d0%b0%d0%bb%d0%b0.html
- https://salda.ws/video.php
- http://avetron.ru/2011-10-30-09-22-36/412-2014-06-25-11-46-50.html
Замена сальника КПП или правого привода — Renault Logan, 1.6 л., 2010 года на DRIVE2
Километры летят, колёса крутятся и вот начал подтекать сальник КПП. Также его называют сальник правого привода, смысл от это не меняется. Каталожный номер сальника 8200068744 и 8200276850, они абсолютно одинаковые.
Полный размер

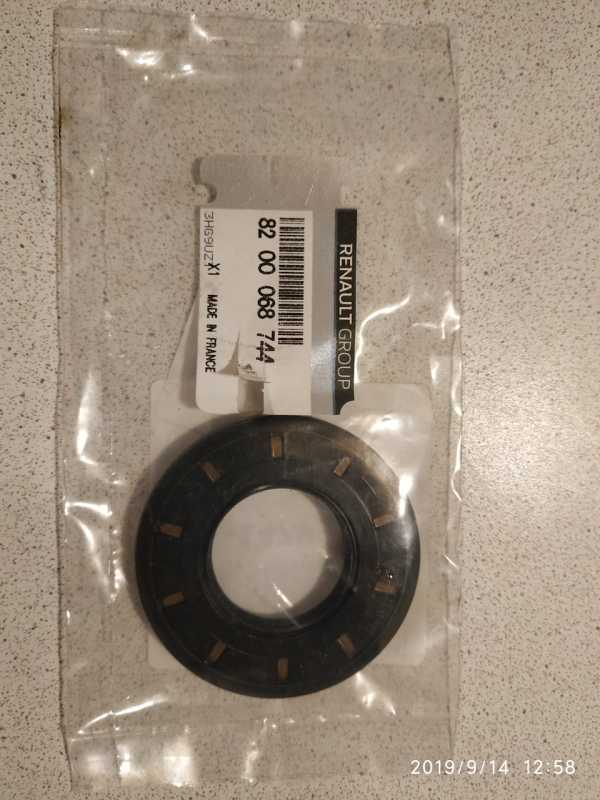

Замена сальника не сложная.Сливаем масло с коробки
Полный размер

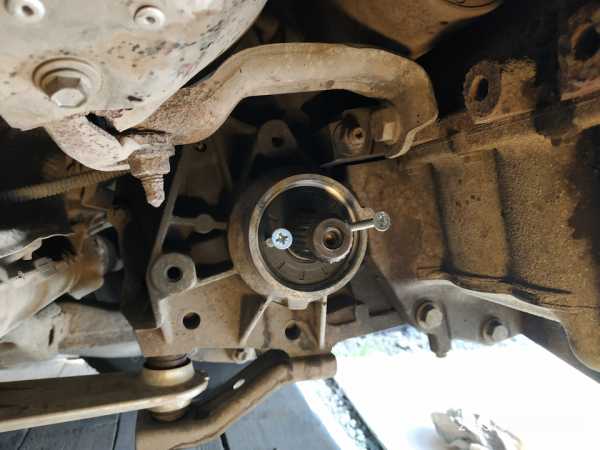

Откручиваем рулнакОткручиваем шаровую. Для удобства извлечения шаровой откручивал стойки стаба.
Полный размер
Полный размер
Полный размер
Полный размер

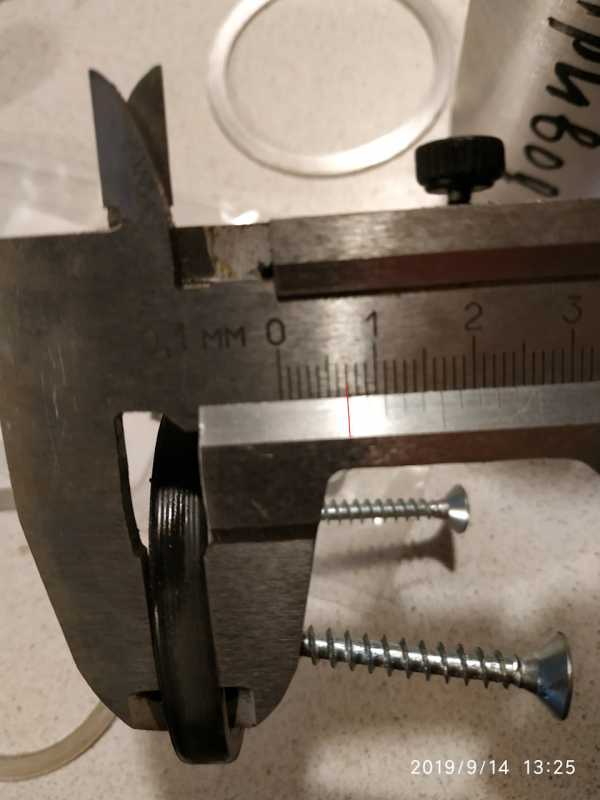

Глубина посадки 8мм
Полный размер
Полный размер
Из под старого пыльника гнало смазку, то ли хомут прослаб, илиСам он устал.
Полный размер
Новый хомут не одного типа нормально установить ни как не удавалось из-за конструкции пыльника и поэтому пыльник тоже под замену.
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер
Сборка МКПП на Рено Логан JH3,JH1 & | Ремонт Рено (Renault) своими руками
Renault Logan. Рено Логан. ремонт коробки.
Прокладку крышки 5-й передачи лучше поставить на герметик. Чтобы они не потерялись приложите магнит или накройте тканью. Затем вытаскиваем валы и шток задней передачи:
Коробка передач Рено Логан при осуществлении должного ухода может бесперебойно проработать около км пробега. Сначала запрессовываем нанося удары, например резиновым молотком для рихтовки кузова, или аккуратно через выколотку, пока дифференциал не сядет, дойдя до пружинного кольца.
Ремонтные работы могут заключаться и в замене ручки коробки передач. Кулиса представляет собой ручку коробки передач. С ее помощью обеспечивается выбор скорости Рено. Необходимость ремонта кулисы возникает, если стали отмечаться повышенные вибрации при смене скоростей.
В данном случае необходимо осмотреть состояние шаровой опоры. Чтобы демонтировать кулису необходимо отсоединить систему отвода отработанных газов, тягу привода управления, снять чехол.
После этого обеспечивается свободный доступ к механизму. Кулиса зафиксирована на болтах, которые можно открутить соответствующим ключом. Специально для этого необходимо демонтировать имеющийся кожух.
Вооружившись отверткой, следует приподнять ручку КПП вверх. Если новая ручка плохо сидит в штатном месте, можно воспользоваться холодной сваркой или посадить новую ручку на клей. Это одна из распространенных проблем МКПП. В данном случае поможет замена сальника на новый.
Сборка МКПП Рено JB3
Ремонт КП на Рено Логан своими руками вполне возможно осуществить. Для этого необходимо следовать определенным правилам, знать устройство коробки, где находится заливная пробка.
В противном случае следует довериться профессионалам, которым отремонтировать поврежденный узел в КПП, разобрать и собрать коробку не составляет труда
Кто то уже отломал кончик при неосторожном ремонте
Этот желобок служит для смазки шестерен, по нему масло стекает из основного картера на 5-ю передачу.
Именно благодаря ему кпп служит даже при значительном понижении масла, в отличии от вазовских коробок, в которых 5-я умирает мговенно при небольшом снижении уровня масла. Поэтому будьте очень осторожными чтобы не отломать, если сломаете обязательно купите новый, он не дорого стоит. После снятия картера его лучше вытащить, чтобы не сломать, для этого нужно утопить фиксатор сверху шилом или тонкой отверткой и вытащить вниз.
После того как оторвали, постепенно снимаем картер, при этом выскочат шарики и пружинки фиксаторов.
Чтобы они не потерялись приложите магнит или накройте тканью. Если все же шарик улетел и потерялся в общем то ничего страшного, шарик на 8 мм применяется в абсолютно любой отечественной кпп. А вот пружинки терять не стоит. Потом при сборке эти шарики с пружинками нужно будет засовывать по очереди, постепенно опуская картер, начиная с самого длинного штока 5-й передачи: Для дальнейшей разборки необходимо снять штоки и вилки.
Теперь дифференциал держится только за счет посадки в подшипниках. Подкладываем что либо под коробку и выбиваем дифференциал, нанося удары по валу через выколотку. При этом нужно быть очень аккуратным, чтобы не забить шлицы.
Или еще лучще использовать рихтовочный молоток. Некоторые молотят этим дифференциалом по деревяшке пока не выбьют
Широкое пружинное кольцо должно быть установлено так как на снимке, при сборке на это обратите внимание. Оно служит для обеспечения необходимого натяга подшипников
Вообще здесь два кольца, тонкое приклеилось к шестерне: Большой подшипник просто выбиваем, для того чтобы выпрессовать маленький нужно снять привод спидометра, и стопорное кольцо: Выдергиваем вверх валик спидометра узкими щипцами и тогда вытаскивам шестерню: Затем вынимаем стопорное кольцо и выбиваем подшипник. Разборка вторичного вала Для разборки вторичного вала зажимаем его в тисках: Шестерня 4-й передачи, ступица с муфтой свободно снимаются, для снятия шестерни 3-й передачи нужно демонтировать стопорное кольцо: Под стопорным кольцом фигурная шайба, снимаем ее и шестерню: Дальше идет опять фигурная шайба здесь на снимке не показана потом стопор и еще шайба: Снимаем шестерню 2-й передачи, под ней опять шайба, затем последний стопор: Демонтируем стопор и снимаем шестерню 1-й передачи со ступицей и муфтой: После разборки и дефектации тщательно моют все детали.
Основные неисправности это забитые зубья, износ подшипников дифференциала, износ вилок, износ синхронизаторов.
Видео «замена переднего сальника»
Предварительная подготовка включает выбор необходимых инструментов. Обычно срок службы сальников — от трех лет, либо через каждые 100 – 150 тыс.км пробега. Необходимость замены может возникнуть и раньше, к чему необходимо подготовиться заранее.
Что понадобиться:
- Удлиненный вороток для откручивания болта шкива.
- Ключ — трещотку и набор торцевых головок.
- Бензин для очистки смазочных материалов.
- Ветошь и кисточка для очистки загрязнений.
- Отвертка с плоским краем.
- Съемник шестерни коленчатого вала.
- Молоток и оправка для забивания сальника.
Вспомогательный инструмент обычно найдется в гараже любого автолюбителя. Это домкраты и опоры для поддержки узлов, емкость для слива масла, необходимый набор ключей и отверток. Работы легче проводить с помощником. Весь процесс занимает немного времени, но следует учитывать, что при сильной протечке могут пострадать и другие узлы механизма. В крайних случаях замену выполняют на СТО.
Описание процесса замены сальника коленвала Renault Logan
Самостоятельная замена сальника Renault Logan не требует профессионального знания устройства авто. Необходимо предварительно подготовить весь инвентарь, купить запасной уплотнитель. В зависимости от того, какой именно сальник вышел из строя (передний или задний), проводят необходимые работы.
Как заменить передний сальник:
- Демонтаж правого колеса и защиты подкрылка.
- Под картер мотора выставить дополнительный упор.
- Хорошо очистить загрязнения шкива.
- Демонтаж верхней опоры с креплением.
- Подкрутить устройство для натяжения и снять ремень шкива.
- Скрутить центральный болт и снять шкив.
- Установка фиксаторов коленвала.
- Выставление отметок на шестерне.
- Демонтаж шестерни коленвала.
- Снятие переднего сальника.
- Обработка посадочного места, установка новой детали.
- Последовательный монтаж снятых элементов.
- Шестерни выставляются по ранее поставленным отметкам.
- Проверка работоспособности авто.
Во избежание течи масла, перед снятием уплотнителя необходимо поставить под него емкость.
Задний сальник на Рено Логан выходит из строя реже, но необходимость замены может возникнуть после физического износа детали, либо механическом повреждении.
Как выполняются работы:
- Поднять авто на домкратах.
- Снять провода АКБ.
- Открутить фиксирующий болт кулисы КПП.
- Открутить фиксирующий болт рабочего цилиндра сцепления.
- Открутить фиксирующие болты коробки.
- Демонтаж колес.
- Слив масла из трансмиссии.
- Демонтаж приводов трансмиссии.
- Подпереть мотор.
- Демонтаж опорных частей КПП.
- Демонтаж шестерни заднего шкива.
- Очистка посадочных места и загрязнений мотора.
- Замена сальника.
- Последовательная сборка снятых узлов.
Замена заднего сальника — трудоемкий процесс. Он расположен в труднодоступном месте, поэтому без необходимых знаний в устройстве авто и инструмента здесь не обойтись.
Протечка масла в машине часто вызвана износом или повреждениями сальника коленвала. Исключив возможные неисправности масляного фильтра, необходимо подготовиться к замене этой детали. Возможные причины и «симптомы» подобной неисправности, а также алгоритм выполнения замены переднего и заднего сальника для Рене Логан рассмотрены в нашем обзоре.
В этом видео показан процесс замены переднего сальника на примере автомобиля Рено Логан.
Симптомы неисправности сальника привода Renault Logan
Основной симптом разрыва сальника трудно не заметить. Под машиной и на деталях неожиданно появляются пятна масла. В этом случае надо сразу проверять манжету внутренней гранаты.
Выявить проблему с сальником можно также по снижению уровня трансмиссионного масла. Правда, этот симптом проявляется только в случае полного выхода элемента из строя — когда дыра на нём размером в монету.
Обычно проблема с течью возникает при пробеге 100–120 тыс. километров.Основная причина — износ материала, резина со временем дубеет.Контакты резиновой манжеты ржавеют, обрастают задирами, и из‐за этого она рвётся. На сальник может попасть бензин, который быстро разъест материал.
Ресурс сальников зависит от своевременности обслуживания, планового техосмотра. При значительном ухудшении технических качеств трансмиссионного масла резиновая манжета начинает перегреваться.
Лучшая замена сальников коленвала Renault Duster в СПб
Мотор Сервис — это качественная и недорогая замена сальников коленвала Рено Дастер 1.6, 2.0 в Санкт-Петербурге. Собственный парк высокоточных станков, качественные запчасти, выгодные цены, опыт работ более 17 лет! Мы заменим сальники коленвала Renault Duster качественно, в срок и с гарантией!
Сальники коленвала являются уплотнителями выходов коленчатого вала и представляют собой армированную манжету из высококачественного прорезиненного материала. Уплотнение осуществляется конструктивными особенностями сальника и давлением масла картера. Со временем сальники теряют уплотняющие свойства и подлежат замене.
Регламентированный срок замены сальников коленвала
Задний сальник рассчитан практически на весь срок службы двигателя, но часто из-за нарушений правил эксплуатации авто признаки неисправности появляются гораздо раньше. Замена обязательна после 100 тыс. км пробега.
Передний сальник выхаживает меньше (до 3-х, 5-ти) лет эксплуатации авто, после этого часто требуется его замена.
Признаки неисправности сальников коленвала
Течь из-под переднего или заднего сальников, замасливание корпуса картера.
Причины неисправности сальников коленвала
- Естественный износ сальника.
- Ускоренный износ из-за задиров коленчатого вала.
- Пересыхание, потеря эластичности сальника при длительном (от полугода и более) простое автомобиля.
- Повышенное давление масла картера, в том числе, из-за загрязненного масляного фильтра.
- Низкое качество сальника «альтернативного» производителя.
- Повреждение нового сальника (замятие, порез) при низкой квалификации самостоятельной установки.
- Ускоренный износ сальника из-за повышенной вибрации коленвала.
Как мы решаем проблему замены сальника коленвала
Процедура замены требует высокой квалификации механика.
Для переднего сальника коленвала:
- Снимаем защиту картера.
- Выставляем все шкивы по меткам ВМТ поршня первого цилиндра.
- Снимаем ремень и шкив генератора. При наличии, ремень и шкив привода ГРМ с помощью съемника.
- Аккуратно извлекаем передний сальник с помощью специального приспособления. При необходимости, снимаем крышку, лишь затем извлекаем из неё сальник.
- Смазываем наружную поверхность нового сальника герметиком и с помощью оправки и резинового молотка устанавливаем его в крышку.
- Смазываем внутреннюю поверхность сальника моторным маслом, меняем прокладку крышки, устанавливаем крышку на место и притягиваем её болтами до рабочего положения.
- Возвращаем на место шкив и ремень привода ГРМ, убедившись в совпадении меток. Устанавливаем шкив и ремень генератора.
Для заднего сальника коленвала: Потребуется подъёмник и предварительный демонтаж коробки передач, корзины и диска сцепления. Поэтому часто замену заднего сальника производят вместе с износившимся диском сцепления.
- Снимаем кожух маховика двигателя, стопорим маховик от проворота, откручиваем болты крепления маховика и снимаем его.
- Откручиваем болты крепления крышки заднего сальника.
- Далее последовательность замены как для переднего сальника.
- Возвращаем в обратной последовательности все демонтированные узлы на место.
Рекомендации автолюбителю Проконсультируйтесь на СТО при первых признаках неисправности сальников. Эксплуатация автомобиля в таком состоянии чревата большими проблемами, вплоть до капитального ремонта двигателя. А ведь, возможно, всё, что нужно — это замена сальника и масляного фильтра.
