Замена шаровой опоры Рено Логан

Как выбрать деталь?

Современный рынок представлен множеством предложений от самых разнообразных производителей. В такой ситуации достичь оптимального соотношения качественного показателя и цены без опытного совета весьма проблематично. А выбирать надо обязательно, какие лучше.

Многих интересует вопрос, какие лучше опоры? Рекомендуем рассмотреть в качестве варианта на покупку оригинальные изделия. Ведь нельзя забывать, что от правильного выбора детали напрямую зависит не только надежность авто Рено Логан, но и безопасность его обладателя. Поэтому торг здесь не уместен. Благо, что ценовая политика на оригинальные опоры весьма лояльна.

Перед самостоятельной заменой опор рекомендуем просмотреть несколько видео — инструкций и задаться чтением серьезных мануалов. Мы также постараемся детально и максимально доходчиво рассмотреть последовательность действий, связанную с непосредственной заменой. Главное определиться, какие лучше опоры.

Порядок замены шаровой на Рено Логан

При обнаружении признаков неисправности, рассмотренных выше, и подтверждении поломки путем проверки шаровую опору необходимо заменить. Конструкция Рено Логан такова, что шаровая опора и рычаг подвески объединены друг с другом, но в процессе замены обе детали могут меняться одновременно или по отдельности.

Вам требуется купить новую деталь (рычаг в сборе с шаровой или все по отдельности), отогнать машину на СТО или сделать работу своими руками. Это можно делать как на снятом рычаге, так и не снятом, а также используя следующие варианты:

Замена рычага Рено Логан в сборе с шаровой;
Замена только рычага;
Замена только шаровой опоры.

Про то, как менять без снятия рычага мы будет говорить ниже, так как этот способ тоже пользуется большой популярностью у автовладельцев Рено Логан. Почему лучше менять шаровую в сборе с рычагом? Дело в том, что деталь запрессовывается в отверстие рычага с помощью шлицов, которые конструктивно предусмотрены по краям шаровой опоры.

Данные шлицы со временем разбивают края отверстий рычага, они сильно изнашиваются, увеличивается их диаметр, а это может привести к стукам в передней подвеске и вырыванию шаровой.

Как провести проверку своими силами?

На изношенность детали указывают такие признаки:

Неравномерно изнашивается резина на передних колесах.
Во время езды будет слышен стук.
При повороте будет слышен скрип в передней части автомобиля.

Если обнаружится хоть один из перечисленных выше симптомов, то, скорее всего, шаровую опору надо менять. Перед началом ремонта надо снять с автомобиля рычаг подвески. Работа производится на смотровой яме или эстакаде.

Для многих людей ответ на этот вопрос неясен. Специально для них подготовлена небольшая инструкция:

Для установления факта повреждения детали самый простой способ – это осмотр состояния шаровых пыльников. В случае, когда были найдены надрывы, трещины или другие механические повреждения, которые заметны глазом без специальных приспособлений, это уже является основанием к замены, если не шаровой опоры, так уж пыльников точно

Следует обратить внимание на конструкцию в целом — пострадала ли сама шаровая Renault Logan в результате эксплуатации с поврежденными пыльниками или нет. Для этого способа необходим помощник или колодка

Второй человек должен по максимуму выжать педаль тормоза, а вы покачайте осматриваемым колесом по вертикали

Во время такого осмотра следует обследовать рабочее пространство на наличие люфта; В местах, где зафиксированы рычаги, следует осмотреть резиновые втулки и сайлентблоки; Проверить втулки стабилизатора там, где он крепится к подрамнику и рычагам подвески.

Внешний осмотр детали и анализ признаков неисправности не всегда дает четкую информацию о ее состоянии.

Чтобы подтвердить или опровергнуть подозрения, можно использовать простые и проверенные способы.

Принцип действия следующий:

Для проверки состояния шаровых опор на Рено Логан на слух, позовите напарника. Попросите его, чтобы он раскачал машину, а сами прислушайтесь к посторонним шумам (стукам).
Попросите напарника нажать на тормоз до предельно нижнего положения, а сами возьмитесь за верх и низ колеса, после чего покачивайте его. Появление заметного люфта свидетельствует о зазоре между пальцем и корпусом шаровой опоры Рено Логан. В такой ситуации единственное решение — замена поломанного узла.
Приложите ладонь к кожуху шаровой опоры так, чтобы был захвачен палец и корпус. В этот момент дайте команду напарнику раскачивать колесо. Если вы ощущаете люфт, без замены детали не обойтись.
Подвесьте машину с помощью подъемного устройства или поднимите колеса домкратом, после чего осмотрите деталь снизу. Главным признаком выхода из строя, как отмечалось выше, является повреждение целостности резинового чехла. Также проведите осмотр пыльника ШРУСа, и при наличии повреждений замените деталь. Если внутрь «гранаты» попала вода или грязь, придется менять весь узел в комплекте.

Правильный осмотр ходовой на Рено Логан – видео.

Найти пресс можно на большинстве СТО, но если доступа к такому инструменту нет, то можно обойтись подручными средствами. Для выпрессовки можно использовать кусок трубы, чуть большего, чем шаровая, диаметра. А для запрессовки подойдёт головка размером на 34 или 36. Кроме этого, нужны ключи на 13, 16 и 18, а также большая плоская отвёртка.

Прежде всего, вам необходимо выбрать производителей запасных частей, которые вы будете использовать в работе. Тут всё далеко не так однозначно, и многое доходит только экспериментальным путем.

Что больше всего пользуется спросом у автолюбителей:

FEBI — наихудший вариант из всех, которые есть. Много нареканий.
TRW — считается оригиналом для этих автомобилей.
Lemforder — традиционное немецкое качество, многие автолюбители в восторге от них, хотя на рынке появилось уже много подделок.

Основные детали передней подвески – это стойки и рычаги. К стойке подобраться сложно, а вот рычаг, если необходимо, можно заменить за 10 минут. Обычно такую замену проводят, если износились сайлентблоки.

Всё выглядит просто: снимают тягу стабилизатора, затем откручивают крепление шаровой опоры.

В общем, замена рычага передней подвески Рено Логан мало отличается от аналогичной замены в других авто, где применена независимая подвеска Мак-Ферсон.

Что это

Шаровой опорой называют элемент подвески или шасси автомобиль, необходимый для соединения автомобильной ступицы и рычага на передней подвеске. Это не менее важный компонент, чем та же амортизаторная стойка, либо же рассматриваемый в недавней статье опорный подшипник передней стойки.

Шаровая является неотъемлемым компонентом поворотного кулака, давая возможность ему двигаться. При этом сам кулак Логана и не только взаимодействует с автомобильным рулевым управлением. И если подводить итоги, то опора принимает непосредственное участие в повороте колес. А потому без нормально работающего элемента поворачивать на своем Логане вы просто не сможете должным образом. Вот вам и ответ на вопрос, почему не стоит игнорировать проблемы шаровой опоры, а также стоит ли менять этот элемент.

Ни о каком частичном ремонте здесь речи не идет. Просто разобрали узел, вытащили старую опору, и поставили новую.

Кстати, Рено Логан 2014—2015 года, как и более новые версии этого бюджетного автомобиля, оснащаются довольно распространенной передней подвеской, называемой МакФерсон. Это означает лишь то, что в конструкции предусмотрена только одна опора снизу на каждой из сторон на передней оси машины. Найти элемент вы сможете в районе нижнего рычага, непосредственно под колесной ступицей. Если вывести машину или поставить на смотровую яму, вы легко увидите.

Признаки поломки

Есть несколько характерных признаков, указывающих водителю на то, что с шаровой явно что-то не так. Возникла неисправность, а потому нужно принимать быстрое решение по ее устранению.

Выявить неполадки можно по:

Глухому стуку при прохождении неровностей;
Скрипу во время движения (особенно хорошо их слышно зимой из порванного пыльника);
Увеличенному усилию, необходимому при повороте руля;
Стукам и нехарактерным скрипам при вращении рулевого колеса;
Ускоренному и неравномерному износу шин;
Плохой и нестабильной курсовой устойчивости Логана (не едет по прямой, если не подруливать).

Если вы вовремя не заметите, что ваша шаровая опора на Логане вышла из строя, цена ремонта будет намного выше, чем стоимость новой опоры.

Напомню, что главными элементами детали выступает корпус и палец. Когда наступает критический момент от постоянных ударных опасных нагрузок, между компонентами увеличивается постепенно нормальный зазор. Палец буквально начинает болтаться внутри самого корпусу. В итоге он может вырваться из корпуса, после чего ваше колесо Логана в нижней части элемента ступицы сразу же отделится.

Если вы столкнулись с подобным, ни в коем случае не едьте дальше своим ходом. Остановитесь и вызывайте эвакуатор.

Менять шаровую или рычаг в сборе?

Когда шаровая опора выходит из строя, водитель оказывается перед непростым выбором. Менять только опору или рычаг в сборе? Некоторые водители говорят, что можно просто установить новую деталь и забыть о проблеме

Другие утверждают, что критично важно заменить рычаг целиком – так проще и надежнее. Кто из них прав? Все

Можно заменить только шаровую опору, если рычаг не поврежден или находится в хорошем состоянии. Но если установить новый рычаг – это также решит проблему (а иногда это и необходимо).

Во время замены шаровой наши мастера всегда сначала осматривают рычаг и выносят решение. Мы советуем к нему прислушиваться. Иногда достаточно просто запрессовать новую шаровую и авто продолжит ездить без каких-либо проблем. Но иногда рычаг уже поврежден и не обращать на дефекты внимания просто опасно.

Мы советуем или сразу менять рычаг в сборе, например, если вы ремонтируете авто самостоятельно. Или же довериться мастеру – он оценит состояние деталей и поможет принять правильное решение.

В нашем сервисе Логан-Шоп СПБ вы можете как заменить только шаровую опору, так и установить новый рычаг в сборе. Работа займет 60 или 30 минут соответственно. Все нужное для замены вы можете приобрести в нашем магазине.

Какие подготовительные работы необходимо провести

Если вы решили менять шаровую опору отдельно, то кроме самой запчасти вам понадобятся дополнительные инструменты. Поскольку вам придётся выпрессовывать старую шаровую из рычага своими руками, то в идеале понадобиться специальный пресс (съёмник). С его помощью демонтировать опору получается аккуратнее, соответственно новая установится более надёжно. Найти пресс можно на большинстве СТО, но если доступа к такому инструменту нет, то можно обойтись подручными средствами. Для выпрессовки можно использовать кусок трубы, чуть большего, чем шаровая, диаметра. А для запрессовки подойдёт головка размером на 34 или 36. Кроме этого, нужны ключи на 13, 16 и 18, а также большая плоская отвёртка.

Выбор шаровой опоры «Рено Логан»

Мастера сервисных советуют устанавливать оригинальные запчасти на подвеску. Причины:

Для деталей, изготовленных на заводах фирмы, используют материалы в соответствии с технологиями, разработанными конструкторами.
даёт гарантию на все запасные части, купленные в фирменных магазинах, у дилеров и сервисных центрах.
Срок службы оригинальных запчастей значительно выше, чем у аналогов.

Важно: с 2013 года использует шаровые опоры нового образца. Теперь в них установлены пальцы с боковой, а не с циркулярной проточкой. «Старый» и «новый» варианты можно видеть на фото

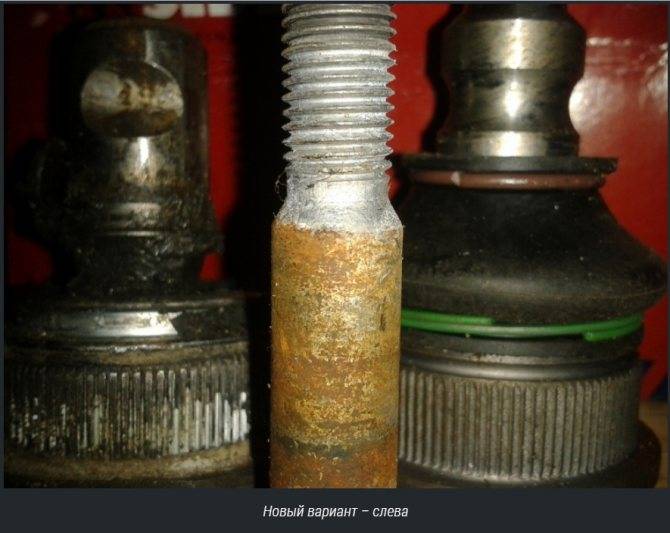

«Старый» и «новый» варианты можно видеть на фото.

Артикулы у разных деталей тоже будут разные:

«Старый» образец — 401604793R;
«Новый» – 401602523R — отличается направлением проточки пальца.

Номер рекомендуемого специального инструмента втулка-оправка для монтажа: R10079.

Размеры шаровой на «Логане»:

размер конуса: 18 мм
наружный диаметр: 38,3 мм.

Если выбирают аналог, то поиск также нужно производить, исходя из соответствующих артикулов.

Стоит учесть, что шаровые опоры по технологии ремонта «Рено Логан» следует менять вместе с рычагами. Поэтому не всегда получится приобрести оригинальные запчасти. Если возникли проблемы с поиском, рекомендуется снять старую деталь и с ней искать замену.

Существует две фирмы-производителя, которые себя зарекомендовали, обе базируются в ФРГ, но производственные площадки Lemforder есть и в Румынии.

Для детали 401604793R можно найти аналоги:

TRW JBJ721;
Lemforder 29469 01 или 37809 01.

Для замены 401602523R аналогичную продукцию выпускают:

«Автоваз» — для Lada Largus;
«Hofer»;
«Кедр»;
«Белаз».

Также доступны аналоги из КНР, но их качество оставляет желать лучшего.

Как поменять своими руками: пошаговая инструкция

Существует два метода замены шаровой на Рено Логан — со снятием рычага и без. В первом случае удобнее демонтировать неисправную шаровую опору, во втором — меньше работы по сборке-разборке. В инструкции мы рассматриваем оба варианта. Основные шаги:

снять колесо;
снять суппорт;
открутить и выбить шаровую опору;
снять рычаг (при первом методе);
выпрессовать старую опору;
впрессовать новую;
собрать в обратном порядке.

Давайте рассмотрим подробнее каждый пункт.

Со снятием колеса проблем возникнуть не должно. А вот при снятии суппорта необходимо открутить два крепёжных болта на 18, а потом разжать тормозные колодки. Сделать это можно с помощью отвёртки или маленькой монтировки. Для разжатия упирайтесь не в диск, а в колодку. После демонтажа, подвесьте суппорт повыше на пружину подвески, с помощью проволоки или верёвки.
Демонтируйте суппорт
Теперь у нас есть доступ шаровой опоре. Крепится она с помощью болта с гайкой. Сразу откручиваем гайку, а болт выбиваем или постепенно выкручиваем, надавливая с обратной стороны. В месте крепления на поворотном кулаке предусмотрена специальная щель, в которую необходимо вбить большую отвёртку (как клин). После чего можно будет вытащить шаровую.
Вбиваем в щель поворотного кулака отвёртку и снимаем шаровую
Следующий шаг зависит от выбранного вами метода замены. Если вы решили попробовать вытащить опору без снятия рычага, то необходимо подобрать подходящий кусок трубы или другой проставки. Главные условия, чтобы длина позволила упереть приспособление одним концом в землю, а вторым — в рычаг подвески. А диаметр должен быть чуть больше нижней части шаровой, чтобы при выбивании она провалилась внутрь. Если пыльник остался неповрежденным, то лучше его снять. Он может пригодиться в будущем, поскольку отдельно пыльники не поставляются (некоторые ставят от «Газели», но с установкой придётся помучится).
Если старый пыльник цел, лучше сохранить его
Далее, выбиваем старую деталь с помощью молотка. Обязательно проверьте наличие стопорного кольца на корпусе шаровой. На оригинальных опорах их нет, а вот некоторые «аналоги» комплектуются. Если такие обнаружатся, то снимите кольцо, а потом выбивайте.
Для установки новой запчасти подойдёт головка на 34 или 36. Используйте её как проставку, уперев в нижнюю часть опоры. Шлицы шаровой должны совпасть со шлицами рычага. На этом этапе не стоит спешить. Если новая опора войдёт в рычаг под углом, то вам не удастся её правильно запрессовать. А хуже то, что в таком случае посадочное гнездо в рычаге деформируется, и вам придётся покупать рычаг в сборе. Поэтому действуйте аккуратно.
Будьте внимательны при работе с посадочным гнездом шаровой
Процедуру замены гораздо удобнее делать со снятым рычагом. Для этого вам придётся открутить гайку и вытащить болт крепления рычага к подрамнику, переднего и заднего сайлентблока. А также открутить и вытащить соединительную тягу и стойку стабилизатора.
Собираем в обратном порядке, не забыв проверить состояние болтов крепления. Если они повреждены (механически или коррозией), то обязательно замените на новые.
Не забудьте поставить пластиковую шайбу, которая устанавливается сверху на пыльник. Без неё срок службы шаровой опоры сокращается на треть.

Как проверить шаровую опору на «Рено Логан»

Во время езды шаровая опора испытывает значительные нагрузки, в результате действия сил трения втулки изнашиваются, через повреждённый пыльник внутрь попадает песок, грязь. Палец начинает болтаться в корпусе. При среднем износе машина начинает покачиваться на дороге во время движения. При более сильном — могут появиться стуки, скрипы в момент поворота, сложности с управлением рулевым колесом. Во время движения автомобиль плохо «держит» дорогу. Также наблюдается повышенный износ резины. В самом худшем случае палец шаровой опоры может вырваться из корпуса, в результате чего колесо отделится от рычага. Продолжить движение придётся на эвакуаторе.

Диагностика ШО

Нужно выполнить ряд действий:

Установить автомобиль на подъёмник так, чтобы передние колёса висели в воздухе. Или при помощи домкрата поднять машину, подложив под кузов деревянные бруски.
Повернуть колёса в одну сторону до упора. Осмотреть пыльники: если они сильно повреждены, то лучше заменить шаровую, даже если в пальцы не «люфтят» — скоро это произойдёт.
Не снимая колеса, нужно взяться за верхнюю и нижнюю его стороны. Попробовать аккуратно покачать вверх-вниз. Сильного болтания не должно быть. Процедуру нужно повторить при разных положениях руля.
Также люфтов не должно ощущаться, если поместить монтировку между рычагом и поворотной цапфой.

В некоторых случаях виновником проблем с передней подвеской могут быть и другие запчасти: ступичные подшипники, сайлентблоки. Поэтому рекомендуется проводить комплексный осмотр.

Сколько шаровых опор на ларгусе

«Лада Ларгус» — это российский универсал, построенный на базе «Рено Логана». Машина серийно производится с 2012 года. Универсал имеет классическую схему подвески, где спереди стоят стойки «МакФерсон». Для осуществления поворота колеса в конструкции также предусмотрена шаровая опора. «Лада Ларгус» оснащается данным элементом в верхней и нижней части ступицы. Что это за деталь, каковы ее неисправности и как ее заменить своими руками? Все это вы узнаете в нашей сегодняшней статье.

Характеристика

Неотъемлемый элемент ходовой части автомобиля «Лада Ларгус» — шаровая опора. Эта деталь является связующим звеном между управляемым колесом и треугольным рычагом подвески. Элемент помогает проворачивать ступицу в разном положении.

Сама деталь имеет конусообразную форму с шаровым наконечником (откуда и столь специфическое название), который одновременно раскачивается и вращается. Таким образом, шаровая опора «Лады Ларгус» обеспечивает поворот ступицы, сохраняя само колесо в горизонтальной плоскости.

При этом диск может перемещаться свободно в вертикальном положении (когда машина попадает на яму или любую другую неровность).

Возможные неисправности

В 90 процентах случаев причина выхода из строя шаровой опоры заключается в негерметичном пыльнике. Он являет собой небольшой кусок резины, закрывающий места соединения. Со временем пыльник рассыхается и трескается. В итоге внутрь попадает вода и грязь, действуя, как абразив. Также в опоре образуются и коррозионные процессы, которые существенно снижают ее ресурс.

Инструменты

Для выполнения операции по замене данной детали нам потребуется:

Балонник.
Домкрат.
Динамометрический ключ.
Толстая шлицевая отвертка и небольшой молоток.
Рожковые ключи, а также головка «на 16», «на 18».

Приступаем к работе

Итак, как производится замена шаровой опоры «Лады Ларгус»? Сперва нам нужно ослабить болты крепления самого колеса (если есть «секретки», откручиваем и их). Далее вывешиваем переднюю часть автомобиля, использовав домкрат. После этого отсоединяем крепеж штанги стабилизатора поперечной устойчивости. Если есть металлическая защита двигателя, снимаем и ее.

Затем при помощи головки «на 16» откручиваем гайку болта, который стягивает палец шаровой с поворотным кулаком. С другой стороны придерживаем болт ключом такого же диаметра. Вынимаем элемент наружу. Теперь нам нужно разжать соединение пальца опоры и поворотного кулака.

Сделать это непросто – потребуется мощная минусовая отвертка (ею же можно выбить болт «на 16», если он застрял в пазах). Затем выводим из отверстия кулака палец шаровой. Будьте внимательны – деталь может не поддаваться.

Поэтому одновременно пошатываем поворотный кулак, держась за тормозной диск.

Снимаем опору с рычага

Теперь, когда элемент изъят из автомобиля, приступаем к его разборке. При помощи отвертки поддеваем опору под буртик. Выпрессовываем шаровую из рычага, опираясь на его ребро. Далее смотрим на состояние самого элемента. Отверстие в рычаге не должно иметь трещин и каких-либо разрывов. Если все в порядке, очищаем его от грязи ветошью, смоченной в бензине или уайт-спирите, и приступаем к запрессовке новой опоры.

Моменты затяжек

При сборке важно правильно затянуть все болты. Так, гайки крепления сайлентблоков рычага затягиваются с усилием в 105 Нм. Соединительная тяга – 21 Нм

Соединительная тяга – 21 Нм

Болт, что стягивает поворотный кулак и шаровую, затягивается с усилием в 62 Нм

Соединительная тяга – 21 Нм. Болт, что стягивает поворотный кулак и шаровую, затягивается с усилием в 62 Нм.

Ремонт детали или восстановление?

Шаровые опоры подлежат ремонту только в случае небольшой выработки. Но выполнить это своими руками довольно трудно. Стоимость восстановления шаровых опор на СТО – около тысячи рублей. Плюс снятие и установка — 1400 рублей. Исходя из этого, более верным решением будет покупка и установка новой шаровой опоры на «Ладу Ларгус».

Замена со снятием рычага и выбиванием шаровой опоры

Для выполнения работ подготовьте такой инструмент:

торцевой ключ на «тридцать»;
отвертку с плоским «жалом»;
молоток и зубило;
пару рожковых ключей на «восемнадцать и шестнадцать»;
головки на 13, 16 и 18;
новую шаровую опору.

Далее действуйте так:

Вывесите машину или поднимите колесо с требуемой стороны при помощи домкрата. Для большей надежности подставьте под колесо опоры, чтобы исключить падение. Снимите колесо, после чего выкрутите гайки с болтов (верхнего и нижнего). Эти крепления находятся на соединительной тяге, которую также требуется демонтировать. Выкрутите болт шаровой опоры, достаньте палец из поворотного кулака и утопите рычаг вниз. Для этого используйте головку на 16. Гайка срывается хорошо, а вот болт может прикипеть, поэтому используйте WD 40 или масло. Снимите кожух открутив две гайки; Выкрутите гайку, которая удерживает стойку стабилизатора, после чего достаньте болт. Снимите болты сайлентблоков (переднего и заднего). Для этого используйте головку на 18. Демонтируйте нижний рычаг подвески. Для этого может понадобиться зубило для расклинивания поворотного кулака и выколотка для выбивания шаровой. Снимите старую и поставьте новую шаровую опору. Для этого демонтируйте резиновый чехол и фиксирующее металлическое кольцо. После чего выбейте опору молотком. Для выбивания понадобиться труба с таким диаметром, чтобы она налезла на шаровую с обратной стороны. Под другую сторону рычага подставьте упор. Возьмите вторую трубу с таким диаметром, чтобы она упиралась на буртик шаровой. Нанося удары по торцу верхней трубы выбиваем старую деталь. Проверьте передний и задний сайлентблоки на рычаге и при первых признаках износа лучше замените их сразу. Под пыльник новой шаровой с помощью шприца заложите новую смазку. Для этого аккуратно не порвав пыльник снимите нижний хомутик (можно верхний). Устанавливая обратно хомут проследите, чтобы он встал на свое место и не повредите пыльник. Поставьте новую шаровую. Для этого вставьте ее обратно в отверстие рычага. Для забивания используйте те же трубы. Вверху можно использовать головку на 36 или на 34. Бить по центру нельзя, только по краям

Перед запрессовкой новой шаровой обратите внимание на посадочные места в рычаге. Если есть повреждения и сколы, лучше от установки детали в такой рычаг отказаться

Установите стопорное кольцо. Убедитесь, что оно встало в специальный паз на шаровой. Обратите внимание, что при установки шаровой в поворотный кулак забивайте ее до тех пор, пока фаска, показанная на фото ниже, не появиться в отверстии под болт. Установите и затяните болт шаровой опоры. При установке рычага не затягивайте сразу болты (передний и задний). Это нужно делать только при нагруженной подвеске. Для этого подставьте под рычаг упоры и опустите домкрат. Последующую сборку выполните по обратному алгоритму.

Видео версия алгоритма работ представлена ниже.

Пошаговая инструкция

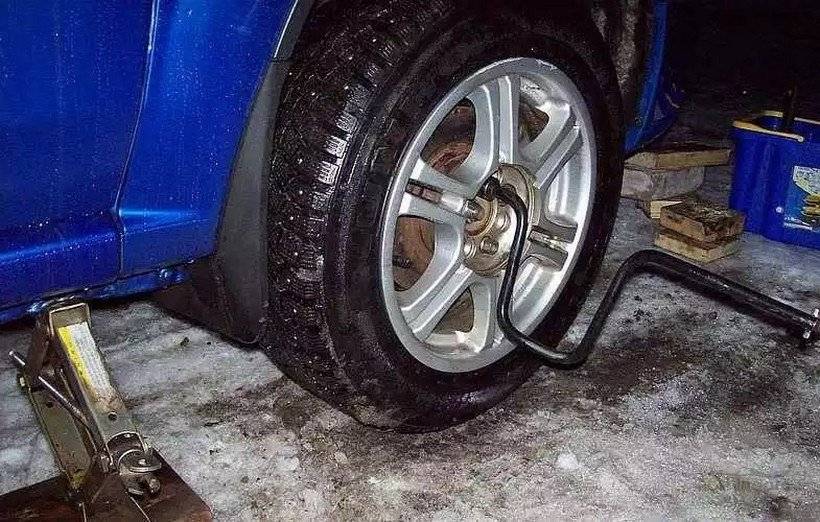

1. Поддомкрачиваем и снимаем колесо.

2. Для удобства замены шаровой нужно снять тормозной суппорт целиком. Откручиваем сзади два болта крепления. Болты под ключ на восемнадцать.

Если болты откручиваются в первый раз то они могут туго идти. С завода они посажены на фиксатор резьбы. Желательно при установке их очистить, нанести фиксатор и закрутить.

3. После откручивания болтов суппорта с помощью плоской отвертки разводим тормозные колодки. Упор нужно делать в колодку с той стороны где нет фрикционного материала.

После разведения колодок снимаем суппорт и подвязываем его на проволоке к пружине стойки.

4. Теперь нам нужно открутить болт крепления пальца шаровой. Брызгаем на болт проникающей смазкой и откручиваем болт. Воротком с головкой на шестнадцать крутим гайку, а ключом на шестнадцать держим головку болта.

Если болт от руки не вынимается, то выбиваем его молотком и выколоткой по размеру.

5. Брызгаем проникающей смазкой в клин куда входит палец шаровой.

6. Несильно забиваем плоскую отвертку в щель куда входит палец шаровой. Далее стучим молотком по рычагу вниз. Ниже на фото я думаю все понятно.

После того как вышла шаровая, снимаем с пальца пластиковый упор который не дает тереться резиновому пыльнику шаровой об кулак. Это очень важная деталь, не забудьте ее поставить на новую шаровую.

7. Шаровая опора запресовывается в рычаг на шлицах. Перед выпресовкой нужно проверить наличие стопорного кольца в пазу который вы можете посмотреть на фото ниже. Если есть стопор снимаем его.

Отмечено место где может быть стопорное кольцо

8. Снимаем пыльник и очищаем металлической щеткой все вокруг шаровой.

9. Подбираем оправку чтобы она вставала снизу шаровой и была чуть больше ее диаметра. В общем нужно чтобы оправка уперлась в рычаг.

10. Подставляем упор под оправку, к примеру трубу и поджимаем ее немного опустив машину с домкрата.

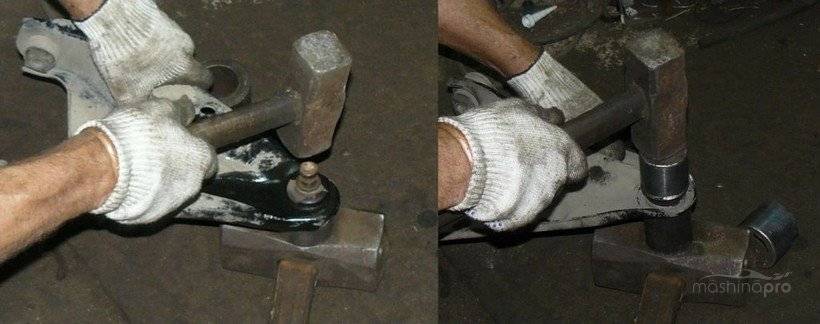

11. Несколькими ударами молотка выбиваем шаровую в оправку.

12. Поднимаем немного домкрат и убираем оправку с упором.

13. Теперь нам нужно запрессовать шаровую. Подбираем оправку чтобы она вставала по диаметру шаровой снизу. Подойдет головка на 36 или 34.

14. Подставляем оправу и упор под нее. Спускаем немного машину с домкрата. После того как спустили смотрим чтобы край рычага куда входит шаровая был горизонтально к телу шаровой. Это нужно для того чтобы шаровая ровней запрессовалась.

Пока не запрессуете шаровую, не снимайте с нее транспортировочный колпачок.

15. Берем оправку в которую мы выпресовывали шаровую и ставим ее сверху. Бьем по оправке и загоняем шаровую на место.

16. После запрессовки снимаем транспортировочный колпачок и одеваем на палец пластиковый упор.

Так же если с вашей новой шаровой идет стопорное кольцо, установите его.

17. Вставляем палец шаровой в кулак. Следите чтобы пластиковый упор встал в паз.

Палец нужно вставить на такую глубину чтобы вошел болт.

Если палец плохо идет, можно снизу рычага немного постучать молотком.

18. Проверяем болт крепежа пальца, он должен быть не потянут. Если болт испорчен, меняем на новый оригинальный.

19. Вставляем болт и затягиваем. Момент затяжки 60 Н·м.

20. Устанавливаем суппорт и колесо.

Советы

В заводской документации по ремонту рекомендуют менять рычаг в сборе. Нет информации о замене шаровой. При выполнении такой работы вся ответственность лежит на Вас.

Рекомендую сразу после замены шаровой покататься по кочкам и посмотреть на нее. Бывает так что в рычаге место посадки прослаблено и она может выскочить.

Как заменить шаровую опору на Рено Логан: пошаговый план

Ещё
до замены шаровой Рено Логан нужно обеспечить безопасные условия. Машину
следует поставить на ручной тормоз, а колеса — зафиксировать упорными
башмаками.

Какие инструменты понадобятся

Для ремонтных процедур пригодятся:

ключ на 18;
домкрат;
баллонный ключ;
торцевой ключ на 30;
зубило, молоток;
отвертка,
имеющая плоское жало.

Когда
у вас под рукой окажутся все необходимые инструменты, вам нужно действовать так.

Демонтаж колеса

Колесные
болты ослабляются. Для этого используют баллонный ключ – автомобиль поднимается
домкратом. По бокам машины устанавливаются подпорки. После удаления крепежных болтов колесо демонтируется.

Демонтаж мелких элементов

Откручиваются
болты креплений рычага и штанги поперечной устойчивости. Удаляется гайка ШО, вынимается крепящий болт. ШО
вынимается из кулака. Щель можно расширить шлицевой отверткой. Отворачивается
гайка с болта, обеспечивающего крепление рычага и резинометаллического шарнира. Болт вынимается. Так же убираем болт с заднего сайлентблока. Затем вынимается рычаг передней подвески. Здесь
может пригодиться зубило, чтобы расклинить поворотный кулак.

Снятие ШО

Извлекается
фиксатор пыльника, демонтируется защита шарнира. Шаровая опора
снимается. Дальше пригодится кусок трубы, диаметр которой будет соответствовать
диаметру шаровой. Труба устанавливается под рычаг. Опора
выбивается при помощи молотка. Под другую сторону рычага в качестве упора
подставляются деревянные брусья. Берется еще одна труба, вставляется до упора в
буртик. По верху трубы наносятся удары, старая деталь выбивается.

Восстановительные процедуры

Под
пыльник новой ШО закладывается смазка. Снимаем нижний крепежный
хомут. При установке хомута на свое место старайтесь не повредить пыльник.
Ступица очищается от ржавчины, устанавливается новая шаровая. При необходимости
шарнир запрессовывается молотком.

Сборка
остальных деталей узла осуществляется от обратного.

Ходовая
часть Рено Логан должна обязательно соответствовать нормам эксплуатации. Состояние
шаровых зависит от того, насколько своевременно вы будете их смазывать. Перед
обработкой все элементы узла должны быть очищены от грязи.

Как заменить шаровую на рено дастер

Передние рычаги на автомобиле Renault Duster сконструированы таким образом, что шаровые опоры возможно поменять отдельно от рычага, при условии, что оригинальные шаровые опоры нужно высверлить в местах заклепок.

Шаровая опора — ответственная деталь узла передней подвески, связывающая рычаг с поворотным кулаком, тем самым позволяет обеспечить движение закрепленных элементов во всех направлениях, а значит колеса могут поворачиваться.

Шаровая опора выходит из строя, так как она является высоконагруженной деталью, и при езде по ямам, ухабам и другим неровным поверхностям дороги, шаровый шарнир изнашивается и появляется люфт. Вторым моментом, влияющим на внеплановый выход из строя шаровой опоры является перегруз автомобиля, а также повреждение пыльника шарнира. При возникновении люфта нарушаются настройки развал-схождения передних колес, ухудшается управляемость кроссовера, неравномерный и повышенный износ резины, а также повышается риск обрыва рычага, что может привести к всевозможным последствиям.

Диагностировать неисправную шаровую опору можно двумя способами:

при езде будет слышен сильный стук, а при повороте колеса скрип;
при диагностировании с помощью монтировки, которая упирается под опору, при надавливании будет слышен стук, означающий люфт шаровой.

Как проверить шаровую опору самостоятельно

Водителя должны насторожить ещё и такие моменты

На поворотах рулевое колесо вращается туго, приходится применять больше силы.
Одна шина изнашивается быстрее, чем другая.
Управлять машиной стало тяжелее, она не слушается, виляет на дороге, её заносит.

Проверить целостность опоры можно в автосервисе или в гараже, если в нём имеется смотровая яма

При этом надо сначала обратить внимание, не порван ли защитный слой. При подозрении на люфт в шарнире менять надо немедленно!. Это происходит потому, что поворотный кулак теряет одну точку опоры, и колесо оказывается вывернутым на 90 градусов во внешнюю сторону

Это происходит потому, что поворотный кулак теряет одну точку опоры, и колесо оказывается вывернутым на 90 градусов во внешнюю сторону.

Такая аварийная ситуация может возникнуть, если автомобиль, двигаясь на высокой скорости, попадает колесом в яму. Справиться с управлением становится практически невозможно, и выручить могут лишь водительская интуиция и опыт.

В итоге

Процедура смены сферического шарнира не настолько проста, как замена охлаждающей жидкости на Renault Logan, но вполне реализуема обычным автомобилистом. И все же каждый из них мечтает продлить срок службы этой детали подвески. Для этого нужно периодически инспектировать состояние защитного пыльника.

При осмотре особое внимание уделять потертостям, трещинам и любым другим механическим повреждениям резинового элемента. Если что-либо из перечисленного обнаружено, то следует не только сразу сменить пыльник, но и проверить люфт в узле путем его вертикального перемещения

При его наличии следует предполагать установку нового шарнира

При его наличии следует предполагать установку нового шарнира.
