Замена суппорта переднего тормозного механизма Рено Логан: пошаговая инструкция

Замена передних тормозных колодок на автомобиле Рено Логан

Срок службы передних тормозных колодок на автомобиле Рено Логан первого поколения – в пределах 60.000 км пробега. Он может варьироваться в большую или меньшую сторону в зависимости условий эксплуатации автомобиля, манеры езды, качества установленных тормозных колодок. Периодичность проверки их состояния раз в 30.000 км пробега.

Тормозные колодки придется менять в случае их износа (общая толщина накладки и колодки менее 6 мм — см. фото выше), отслоения накладки от колодки, неравномерном износе, замасливании. Замене тормозного диска.

Передние тормозные колодки на автомобилях Рено Логан заменяются сразу в обоих тормозных механизмах передних колес, то есть две пары (для предотвращения возникновения заноза).

Необходимые инструменты, приспособления, запчасти

— Рожковый ключ на «17»

— Накидной ключ или головка на «13»

— Толстая шлицевая отвертка или небольшая монтажка

— Два комплекта новых передних тормозных колодок

Подготовительные работы

— При наличии повышенного уровня тормозной жидкости в бачке на главном тормозном цилиндре, откачиваем ее излишек при помощи шприца или груши, во избежание ее перелива после установки новых колодок и сильном утапливании поршней в тормозные цилиндры суппортов

— Поддомкрачиваем автомобиль и снимаем одно из передних колес

— Очищаем тормозной механизм переднего колеса от грязи

Порядок замены передних тормозных колодок на автомобиле Рено Логан первого поколения

Отворачиваем нижний болт направляющего пальца

Используем рожковый ключ на «17» для удержания направляющего пальца и накидной ключ на «13» для отворачивания болта.

Поднимаем плавающую скобу суппорта вверх

Если поднять скобу затруднительно, нужно подвигать ее вправо-влево и повторить попытку. Можно поддеть отверткой под суппорт и поднять скобу используя ее как рычаг.

Извлекаем переднюю тормозную колодку из направляющей

Заднюю тормозную колодку оставляем в направляющей чтобы опираясь на нее можно было утопить поршень во внутрь цилиндра.

Утапливаем поршень тормозного цилиндрика в его корпус

Для этого опускаем плавающую скобу обратно вниз, и, используя большую шлицевую отвертку (монтажку) как рычаг (вставив ее между тормозным диском и суппортом) сдвигая его наружу, утапливаем поршень.

Извлекаем вторую тормозную колодку

Поднимаем скобу вверх и извлекаем тормозную колодку.

Очищаем направляющие передних тормозных колодок от грязи

Снимаем две пружинные скобы накладок и очищаем их и посадочные поверхности направляющей под тормозные колодки. Скобы устанавливаем обратно.

Вставляем новые тормозные колодки

При утопленном поршне суппорта колодки должны стать без затруднений.

Опускаем плавающую скобу и закрепляем ее болтом

Перед установкой желательно нанести на болт немного фиксатора резьбы для предотвращения самопроизвольного его отворачивания. Момент затяжки болта 3,4 кгс.м.

Аналогично производим замену передних тормозных колодок на другом колесе.

После замены передних тормозных колодок следует несколько раз нажать на педаль тормоза для установки зазоров между колодками и дисками.

Примечания и дополнения

— Перед установкой новых тормозных колодок следует провести ревизию состояния направляющих пальцев, их пыльников и пыльников тормозных цилиндров (см. фото выше). Палец извлекаем из направляющей, очищаем от загрязнений. Смазываем небольшим количеством пластичной смазки (литол, смазка шрусов и т.п.) и вставляем обратно. Поврежденные или изношенные пыльники пальцев и цилиндра следует заменить.

— Период притирки новых тормозных колодок к тормозному диску 100-200 км пробега

Необходимо соблюдать осторожность в этот период, так как тормозной путь автомобиля увеличивается. Так же необходимо избегать резкого торможения, так как можно «поджечь» новые накладки колодок и ни о каком эффективном торможении с такими колодками в дальнейшем не может быть и речи. Еще статьи по тормозной системе автомобилей Рено Логан первого поколения

Еще статьи по тормозной системе автомобилей Рено Логан первого поколения

Схема подключения стоп-сигналов в задних фонарях и дополнительного стоп-сигнала автомобиля Рено Логан первого поколения Скрипят передние тормозные колодки, причины Замена тормозных дисков Рено Логан Как снять суппорт Рено Логан 1,4 Загорелась лампа неисправности тормозной системы автомобиля Рено Логан Регулировка ручника на Рено Логан

Сравнительный тест-ремонт

— Замена передних тормозных колодок на автомобиле ВАЗ 2108 (2109, 21099)

Замена передних колодок на Renault Logan подробная инструкция с фото

Замена передних колодок Рено Логан довольно не сложная операция, которую может выполнить практически любой человек, без особых знаний и навыков. Но сначала немного расскажем об устройстве передних тормозных механизмов Renault Logan.

Тормозной механизм переднего колеса Рено Логан — дисковый, с плавающей скобой, включающей в себя суппорт и однопоршневой колесный цилиндр, стянутые между собой двумя болтами. Тормозные механизмы передних колес французского автомобиля весьма схожи с устройством передних тормозов переднеприводных моделей Lada. Так что если вы уже имеете опыт замены передних колодок на отечественных ВАЗах с передним приводом, то проблем не возникнет.

Металлическая направляющая тормозных колодок двумя болтами прикреплена к поворотному кулаку, а скоба крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок. На пальцах установлены защитные резиновые чехлы. В отверстия для пальцев направляющей колодок закладывается пластичная смазка, но не любая а специальная высокотемпературная, для тормозных суппортов. Если пальцы не смазывать, то эффективность торможения со временем окажется хуже некуда. Тормозные колодки поджаты к пазам направляющей пружинами. Далее подробное фото устройства переднего тормозного механизма Рено Логан, смотрим.

Устройство переднего тормозного механизма.

1 — винт крепления корпуса цилиндра к суппорту
2 — корпус колесного цилиндра
3 — штуцер прокачки гидропривода тормозов
4 — болт крепления скобы к направляющему пальцу
5 — направляющий палец
6 — щит тормозного механизма
7 — диск тормозного механизма
8 — чехол направляющего пальца
9 — направляющая колодок
10 — суппорт
11 — тормозные колодки

Замена передних колодок Рено Логан должна осуществляться после снятия колеса. При этом вы должны четко убедится, что кузов надежно вывешен и не рухнет на землю. Ведь это может серьезно вас травмировать. Желательно конечно эту операцию проводить на подъемнике, но если такой возможности нет, то кроме домкрата обязательно используйте надежную подставку.

Стоит отметить, что заменять колодки только на одном колесе не допустимо, меняются колодки на всех передних колесах. Так же колодки необходимо менять обязательно, если вдруг вы решили заменить тормозной диск Рено Логан. Неравномерная выработка может привести к потери эффективности торможения и даже уводу машины с траектории в сторону (при торможении).

А теперь к замене — после снятия колеса необходимо утопить поршень в тормозной цилиндр, что бы освободить колодки и отодвинуть плавающую скобу на такую величину, что бы можно было вставить новые колодки. Для того, что бы сдвинуть скобу понадобится небольшая монтажка, в виде лопатки или большая отвертка. Что бы утопить тормозной поршень было проще можно открутить крышку у бачка с тормозной жидкостью.

Как только скоба была сдвинута и колодки начали свободно болтаться внутри значит их можно вынуть. Для этого необходимо открутить два болта, точнее один можно ослабить, а окончательно выкрутить только один и откинуть скобу. Для этого понадобится два ключа на 13 и 17. Накидным ключом на 13 отворачиваем болт крепления скобы к нижнему направляющему пальцу, удерживая палец рожковым ключом на 17. Смотрим фото.

Затем просто откидываем скобу вверх, поэтому откручиваем именно нижний палец. Если сделать по другому, то тормозной шланг просто не позволит откинуть скобу вниз. Поэтому не стоит усложнять себе жизнь. После того как откинули скобу, вот вам и колодочки, которые легко и просто вынимаем из направляющих.

Металлической щеткой очищаем от грязи и коррозии посадочные места колодок в их направляющей. Желательно еще заменить две пружинные скобы колодок Рено Логан. Перед установкой новых колодок проверяем состояние защитных чехлов направляющих пальцев. Порванный или потерявший эластичность чехол заменяем. Желательно выкрутить пальцы (колючем на 17) и смазать специальной высокотемпературной смазкой, о чем мы уже упоминали. Это позволит скобе свободно и плавно перемещаться эффективно прижимая колодки к диску. Не стоит игнорировать эту операцию.

Для установки новых колодок Рено Логан, которые гораздо толще изношенных, вам возможно понадобится еще сильнее вдавить тормозной поршень в суппорт. Для этого можете использовать раздвижные пассатижи, как на фото ниже.

После замены передних колодок Рено Логан в обязательном порядке несколько раз нажмите на педаль тормоза, это позволит встать колодкам на место, а тормозному поршню занять рабочее положение. Затем проверяйте уровень тормозной жидкости в бачке. Следует отметить, что замена передних колодок на Рено Сандеро проводится так же.

Замена передних тормозных колодок

Замену колодок проводим в случае предельно допустимого износа их накладок — минимальная толщина колодки, включая ее основание, должна быть не менее 6 мм. Следует также обновить колодки при замене диска тормозного механизма, замасливании накладок или наличии на них глубоких борозд, трещин и сколов. Если уровень жидкости в бачке гидропривода тормозов находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости. Снимаем переднее колесо. Перед установкой новых колодок необходимо максимально переместить поршень колесного цилиндра внутрь цилиндра. Для этого, вставив через отверстие в суппорте отвертку с широким лезвием между основанием наружной колодки и суппортом и опираясь ею на суппорт…

Какого размера можно поставить дворники на Рено Логан?

Как правильно поменять мотор с трапецией дворников на Рено Логан, Сандеро, Лада Ларгус. Кайфовые знания о Рено .

Видео обзор замены моторчика и трапеции стеклоочистителя на Рено Логан (Renault Logan) и Лада Ларгус своими .

В этом видео покажем на что обратить внимание при установке дворников на автомобиле, в частности на автомобиле. Друзья если у вас перестал дуть воздух из печки или вобще не включается печка на Рено Логан, Лада Ларгус, Дачия Логан,

Друзья если у вас перестал дуть воздух из печки или вобще не включается печка на Рено Логан, Лада Ларгус, Дачия Логан, .

Как заменить мотор стеклоочистителя / электродвигатель стеклоочистителя / двигатель стеклоочистителя на RENAULT .

В этой серии Доработка Логан 1, будем менять поводки стеклоочистителя. Так же покажу, как я попал на контрафакт.

Ремонт и обслуживание моторедуктора и трапеции стеклоочистителя. Так же устранение одной из причин, по которой не .

В зависимости от изготовителя, размер может слегка отличаться, но закономерность одна, длина с водительской стороны должна быть всегда. Пошаговый процесс замены дворников Поднимаем рычаг стеклоочистителя и выставляем дворник в горизонтальное положение.

Как заменить дворники на Рено Логан видео

Нажимаем на рычаг фиксатора дворника. Достаточно приложить лишь небольшое усилие и лапка фиксатора сойдёт со своего места. Снятую щётку следует заменить на новую. Устанавливаем новую щётку до щелчка на фиксаторе

Обратите внимание, что при установке бескаркасных щёток, может потребоваться специальный переходник который в большинстве случаев идёт в комплекте. После этого вы увидите штифт, с которого нужно как снять дворники с рено логан гайку и снять шайбу

Отключаем обязательно блок мотора для стеклоочистителей.

На рычаге скручиваем гайку и соответственно шайбу. Чтобы легко снять рычаг, нужно его тянуть вверх, с помощью 2-ух отверток. Снимаем тягу с шарнира рычага. Грязевая резина на Дастер Далее нужно отметить место среза на вынутой тяге.

Дорабатываем и меняем дворники на Рено Логан своими руками

Чтобы нормально работали впоследствии щетки, следует срезать мм металла между креплением непосредственно тяги и ее изгибом, как говорилось выше. После разметки нужно отрезать все лишнее.

Затем нужно сварить куски тяги в одну и обработать шов, чтобы не было никаких неровностей. После этого тягу следует вернуть назад и собрать все то, что было как снять дворники с рено логан.

Подведем итоги Ремонт или же замена щеток очистки лобового стекла на Логане — это важный и нужный момент. Но если вам предстоит данная процедура, то описанная ниже процедура поможет в. Итак, первым делом стоит упомянуть о необходимом инструмент и принадлежностях: Вариант 2: Хорошо видно, как чистил прежний пассажирский дворник.

Расплата за отсутствие сопли Во-первых, друзья, поздравьте меня, я вышел в отпуск. Во-вторых, я как снять дворники с рено логан давно хотел заменить щетки стеклоочистителей далее — дворники на своем Логашике. Стандартные мм “Валио” за три года уже износились, хотя и чистили более-менее, но издавали ужасный скрип и дергались на поводке стеклоочистителя как, словно вместо резинок наждачная бумага. Затем отводим его к основанию, чтобы крюк вышел из рычага. Снятую щётку следует заменить на новую.

Снимаем щётку. Аналогичный процесс проводим на другом рычаге.

Как поменять дворники на Рено Логан видео

Устанавливаем щётки в порядке обратном снятию. Устанавливаем новую щётку до щелчка на фиксаторе

Обратите внимание, что при установке бескаркасных щёток, может потребоваться специальный переходник который в большинстве случаев идёт в комплекте

Проводим модернизацию тяги трапеции Процесс изменения тяги на трапеции достаточно сложный процесс, который отнимет у вас и силы и время. Для того, чтобы провести подобные манипуляции вам понадобится ручной инструмент, сварочный аппарат, прямые руки и точное следование нашей инструкции. Открываем капот и убираем пластиковый пистон у защитной решётки.

Работы перед ремонтом: какие инструменты подготовить

Как мы упоминали, самостоятельная замена колодок имеет место быть

Важно лишь провести правильные подготовительные работы. Мы постарались собрать все возможные инструменты и жидкости, которые могут понадобиться в этом виде работ:

Домкрат, чтобы поднять автомобиль и снять колеса.
Противооткатные упоры, чтобы автомобиль не скатился во время подъема.
Емкость для тормозной жидкости и приспособления для ее откачки. Как вариант, можете взять обыкновенную пластиковую бутылку и резиновую грушу. Для этого вида работ данного инструментария хватит за глаза.
Набор ключей: рожковый на 17, накидной или болтовой на 13. Эти инструменты пригодятся при снятии крепежей.
Отвертка, пассатижи, ножовку и ветошь – ряд вспомогательных инструментов, которые лучше приготовить «на всякий случай».
Смазка для накидных механизмов.

Как видите, даже такой несложный вид авторемонта, как замена колодок, требует тщательной и размеренной подготовки. Мы уверены, что представленного выше перечня приборов и инструментов хватит для самостоятельного выполнения работ.

Задние и передние колодки: выбираем правильно

Чтобы эффективно и правильно заменить тормозные колодки, необходимо предварительно выполнить ряд вспомогательных и подготовительных действий. И первое — покупать сами детали. Есть несколько способов решить эту проблему. Первый — обратиться к сотрудникам сервисного центра Renault. Специалисты сервисного центра проведут работы от А до Я: найдут подходящую новую деталь, проведут диагностику и заменят.

У описанного выше метода есть только один недостаток — дороговизна мероприятия. Если для вас важна финансовая сторона вопроса или официального представительства Renault просто нет в вашем городе, обратитесь к следующему варианту. В этом случае покупка деталей ложится на ваши плечи. Правильным решением будет обратиться в магазин автозапчастей, специалисты которого подберут колодки по VIN-номеру вашего автомобиля.

Вы можете сначала снять старые подшипники со своего автомобиля и отправиться с ними в ближайший магазин. Это позволит точно подобрать качественную сменную деталь.

Выбор колодок нужно делать в зависимости от комплектации и поколения вашего Рено Логан. Логично сказать, что у автомобиля с двигателем 1,4 литра колодки меньше, чем у аналогичного автомобиля с двигателем 1,6 литра. Мы подобрали оригинальные артикулы запчастей для обеих версий машины:

7701208265 — позиция для версии 1,4 л.
7711130071 — артикул для версии 1,6 л.

Когда вы решили остановить свой выбор на аналогах, отдавать особые предпочтения некому. Так или иначе, но чем дороже деталь, тем она лучше и надежнее. Продукция торговых марок ATL, Bosch, Roadhouse и Ferodo зарекомендовала себя на рынке. Все эти колодки относительно недорогие, но обладают всеми качествами, необходимыми для обеспечения надежности и функциональности тормозной системы автомобиля.

Важно! От выбора качественных тормозных колодок будет зависеть ряд факторов: пробег без сбоев, состояние тормозных дисков и т.д. Можно и нужно сэкономить, но только в том случае, если это не повредит автомобиль после замены задних колодок Рено Логан

Общие советы

Замена передних колодок Рено Логан потребует соблюдения трех правил:

Лучше поменять все четыре колодки. Иногда их меняют попарно: две «средних» или две «внешних»;
Практическое правило для механизма «плавающего кронштейна»: не разрывать кронштейн, не проталкивая поршень внутрь;
Если винт откручивался от штифта суппорта, при установке на винт наносится специальная смазка.

По идее, лучше бы открутить все винты, которыми крепятся кронштейны. И угостите их новым жиром.

Описание и принцип работы суппорта

Конструкция этого элемента тормозной системы имеет схожую структуру для большинства автомобилей. Рено Логан – тому не исключение. В момент нажатия водителем на педаль тормоза в тормозной магистрали происходит повышение давления внутри трубок. За счет этого пропускная сила давит на поршень, заставляя суппорт воздействовать на тормозные колодки. Последние расположены с обеих сторон тормозного диска, поэтому сдавливание способно в короткий промежуток времени остановить автомобиль полностью.

Устроен суппорт следующим образом: несколько поршней, соединенных между собой гидравлической системой, которые крепятся напрямую к тормозным колодкам. В зависимости от моделей, конечно же, может меняться принцип крепления. Что касается общих особенностей конструкции, то они неизменны для большинства моделей авто. В автомобиле Рено Логан используется классическое двухточечное крепление поршней к ступице и две колодки на каждое колесо. В целом, этой информации достаточно, чтобы заиметь общее представление об устройстве тормозной системы «Логан».

Особенности конструкции

Как отмечалось выше, сильное трение приводит к нагреву изделия и его износу, что требует повышенного внимания со стороны автолюбителя. Если упустить момент и не произвести замену вышедшего из строя узла, эффективность торможения снижается или же система отказывает вовсе.

Производители отлично осведомлены о существующих проблемах, поэтому в процессе производства дисков отдельное внимание уделяется их термической стойкости и качеству. Последнее время востребованы тормозные диски с так называемой перфорацией, подразумевающей наличие отверстий

Существует и другой тип устройств, в которых предусмотрены внутренние каналы для вентиляции.

Для повышения эффективности и скорости охлаждения воздухом все чаще применяются диски, имеющие форму пропеллера. Их особенность в том, что в процессе вращения воздух направляется к тормозным дискам. Кроме того, для решения проблем с перегревом применяется и ряд других технологий — установка воздуховодов снизу кузова (на бамперах в том числе), монтаж специальных «жабр» по бокам кузова и так далее.

Помните, что наибольшая эффективность системы торможения (в том числе и для автомобилей Рено) достигается не сразу, а после приработки новых изделий. Чтобы тормозной диск и колодки стали на 100% эффективны, требуется проехать на автомобиле где-то 800-1000 километров. В процессе такой обкатки не рекомендуется сильно нажимать на тормоза. В противном случае высок риск разрушения еще не притертых друг к другу деталей и снижения их эффективности.

Перед тем, как менять диски тормозов, разберитесь с их конструктивными особенностями. Такие знания пригодятся и при выборе изделия. Так, большая часть дисков производится с применением чугуна. Но в продаже имеются и более продвинутые версии изделий, выполненные из карбона или керамики. Они устанавливаются на спорткары, когда требуется особая выносливость к повышенным нагрузкам.

Renault Logan: обслуживаем тормоза

На заметку

Колодки тормозных механизмов передних колес необходимо менять только комплектом — все четыре штуки на обоих передних колесах. То же относится к задней оси. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при резком замедлении.

Замена задних тормозных колодок

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса. Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок. Замену колодок показываем на левом заднем колесе. Снимаем декоративный колпак колеса.

Проверяем техническое состояние деталей и очищаем их. Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности. После монтажа колодок устанавливаем механизм автоматической регулировки зазора в исходное состояние. Для этого нужно, изменяя длину распорной планки, выставить расстояние между наружными поверхностями накладок передней и задней колодок 202,45±0,25 мм.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Гайку крепления подшипника ступицы колеса заменяем новой и затягиваем предписанным моментом. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая). Затем несколько раз нажимаем педаль тормоза, чтобы отрегулировать положение тормозных колодок. При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Педаль нажимаем до тех пор, пока щелчки не прекратятся. Регулируем стояночный тормоз. Проверяем легкость вращения вывешенных колес при полностью опущенном рычаге стояночного тормоза. Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

Конструкция и принцип работы тормозных механизмов

Эти механизмы устанавливаются на ступицах колес и являются промежуточным звеном между ступицей и колесом, за счет чего и осуществляется возможность замедления вращения колеса.

Зачастую дисковые механизмы устанавливаются на передней оси, а барабанные, поскольку они еще используются и как стояночный тормоз – на задней. Хотя есть и много авто, у которых дисковые тормоза стоят на обеих осях.

Принцип функционирования барабанного механизма таков: барабан с закрепленным на нем колесом свободно вращается вокруг оси ступицы, тормозные колодки, находящиеся внутри барабана находятся в сжатом состоянии. Сжатие колодок обеспечивается двумя пружинами. Нижняя часть колодок устанавливается в установочные пазы ступицы, а верхняя часть – в пазы поршней рабочего тормозного цилиндра.

При воздействии на педаль жидкость под действием усилия давит на поршни, они начинают выходить из цилиндра, толкая колодки и преодолевая усилие стяжных пружин. Колодки разжимаются и соприкасаются с барабаном. Трение, возникающее между ними, замедляет вращение барабана, а вместе с ним и колеса. Чем больше усилие передает жидкость, тем больше колодки будут прижиматься к барабану, и торможение будет происходить интенсивнее.

Снятие суппорта у дисковых тормозов при замене колодок

У дисковых механизмов конструкция и принцип работы несколько иной. Тормозные колодки устанавливаются в суппорте, которые имеет П-образную форму. Сам суппорт может продольно перемещаться на своих крепежных болтах. С одной стороны, обычно внутренней, в суппорт установлен тормозной поршень, а сам суппорт играет роль рабочего цилиндра. Поршень упирается в одну из колодок.

Работает механизм так: диск, помещенный между колодками, если не производится торможение, свободно вращается. При передаче усилия поршень выходит из цилиндра и начинает прижимать колодку к диску. Усилие, создаваемое жидкостью на поршень суппорта, не только прижимает одну колодку, оно еще и заставляет переместиться сам суппорт вдоль оси, и колодка, находящаяся с другой стороны диска, тоже начинает прижиматься к нему. Так обеспечивается двухстороннее воздействие колодок на диск.

Обслуживание и ремонт Renault Logan

Подставьте емкость для слива остатка тормозной жидкости из шланга и цилиндра.

Выверните два болта крепления направляющей колодок к поворотному кулаку

Снимите суппорт с поворотного кулака и отсоедините его от тормозного шланга, свинчивая суппорт с наконечника шланга.

Установите суппорт в порядке, обратном снятию.

Наконечник тормозного шланга затяните полностью до установки суппорта на поворотный кулак.

При установке суппорта проследите, чтобы шланг не был перекручен.

Перед установкой болтов крепления суппорта, к поворотному кулаку нанесите на резьбу анаэробный фиксатор резьбы.

После установки восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра и удалите воздух из гидропривода тормозов (см. «Замена тормозной жидкости Рено Логан»).

Замена тормозного диска

При наличии на рабочей поверхности диска задиров, глубоких рисок и других дефектов, увеличивающих износ колодок и уменьшающих эффективность торможения, а также в случае повышенного бокового биения диска, вызывающего вибрации при торможении, замените диск.

В специализированных мастерских такой диск можно проточить и прошлифовать с обеих сторон на одинаковую глубину, но после обработки толщина диска должна быть не меньше минимально допустимой.

Минимально допустимая толщина тормозного диска 10,6 мм.

Если толщина одного из дисков меньше указанного значения, замените оба диска. При замене тормозных дисков обязательно замените тормозные колодки новым комплектом.

Вам потребуется ключ T0RX Т30.

Снимите колесо со стороны заменяемого диска.

Снимите суппорт в сборе, не отсоединяя тормозной шланг, и закрепите проволокой, не допуская скручивания или натяжения шланга

Выверите два винта крепления тормозного диска к передней ступице и снимите тормозной диск со ступицы переднего колеса.

Аналогично снимите правый тормозной диск.

Установите детали в порядке, обратном снятию.

Перед установкой диска тщательно очистите привалочные поверхности ступицы и диска от ржавчины и окалины, так как даже мельчайшая частица, зажатая между привалочными поверхностями, вызовет биение диска и вибрации при торможении.

Если устанавливаете прежний диск, удалите напильником буртики на рабочих поверхностях диска, образовавшиеся с обеих его сторон в результате износа.

Как заменить тормозные диски на Рено Логан?

Практика показывает, что установка дисков на автомобиль — несложный процесс, который подвластен даже новичкам-автолюбителям

Но для успешного выполнения таких мероприятий важно иметь весь инструмент под рукой, оригинальный тормозной диск под замену, а также соблюдать последовательность действий, оговоренную в статье

Первое, с чего начните — подберите подходящий инструмент. Для работ вам потребуется домкрат (для подъема машины), вороток и «баллонник» на «семнадцать». Кроме того, подготовьте головку с трещоткой, универсальный ключ на «восемнадцать», кусок проволоки и молоток. Для зачистки и обработки поверхностей потребуется щетка с металлическим ворсом, а также смазывающий состав в виде аэрозоля (изделие в такой форме проще наносить). Не забудьте купить подходящий диск (используйте информацию из таблицы ниже):

Когда все готово, приступайте к работе:

С помощью «баллонника», а при его отсутствии торцевого ключа скручивайте болты крепления на колесе. Выполняйте эту работу до момента поднятия автомобиля. Для начала просто «сорвите» болты.
Приготовьте домкрат, подставляйте его под переднюю часть машины и поднимайте ее.
Скручивайте болты полностью и откатывайте колесо в сторону.

Берите ключ на «восемнадцать» (можно использовать другой ключ такого же размера), после чего скручивайте пару болтов, удерживающих суппорт тормозной системы на кулаке поворотного типа. После этого доставайте сам механизм.

Будьте внимательны, чтобы избежать случайного повреждения трубки тормозной системы. Лучшее решение — возьмите кусок проволоки и подвяжите с ее помощью суппорт Рено на амортизаторную пружину. Убедитесь, что применяемая проволока (или кусок веревки), достаточно прочные для удерживания веса изделия.
Возьмите ключ Торкс Т40 и скручивайте пару винтов, удерживающих диск на ступице. Если это необходимо, демонтируйте тормозные колодки.

Воспользуйтесь случаем, и производите их осмотр. При наличии явных повреждений или снижения толщины ниже допустимого уровня поставьте новые. При этом менять детали необходимо в паре (как и в случае с дисками).

Демонтируйте диск. На этом этапе у многих автовладельцев возникают проблемы. Причина в том, что при регулярном перегреве диск буквально «прилипает» к ступице. Если же демонтировать диск не удается, то сделайте несколько ударов по нему с помощью молотка. При этом направляйте усилие на место фиксации устройства к ступице. После этого снова сделайте попытку демонтировать диск. Если выполнить эту работу не получается, вкручивайте болты фиксации суппорта на прежние места и постепенно затягивайте их. В определенный момент они упрутся во внешнюю часть диска и постепенно выдавят устройство.
Берите щетку с металлическим ворсом и зачищайте с ее помощью внешней части ступицы (узел, куда «насаживается» диск).
Обрабатывайте это путем нанесения на него смазывающего состава.
Возвращайте на место диск, после чего фиксируйте его с помощью винтов.
Собирайте все узлы на место по обратному алгоритму. При этом возвращайте на место суппорт и колесо.

При выполнении работ учтите еще ряд советов, которые упростят монтаж и демонтаж узла:

Обработайте ступицу с помощью смазки. Только так вы обеспечите качественную посадку диска и исключите перекос. При правильной установке снижается риск вибраций и «прикипания» изделий друг к другу. Кроме того, следующий демонтаж пройдет много легче.
Бывают ситуации, когда суппорт Рено Логан снять с первого раза не получается из-за того, что колодки тормозной системы уперлись в диск. Чтобы устранить проблему, используйте отвертку и с ее помощью утапливайте цилиндр тормозной системы. При этом такую операцию в любом случае придется делать для извлечения колодки из суппорта. Как только все узлы будут поставлены на место, заводите мотор и несколько раз выжмите тормоз для подведения колодки к дисковой части.
Одновременно с заменой дисков Рено старайтесь менять колодки тормозной системы. В противном случае тормозная система 800-1000 км будет не так эффективна из-за необходимости притирания уже установленных колодок к новому диску. Если вы планируете оставить старые колодки на прежние места, то предварительно достаньте их и производите зачистку посадочных мест с помощью имеющейся в распоряжении щетки. На этом же этапе производите очистку и обработку с помощью смазки направляющих суппорта.

Устройство тормозного суппорта

Основная задача тормозного суппорта заключается в обеспечении тормозного усилия, необходимого для снижения скорости транспортного средства или полной его остановки. Дисковые тормозные суппорта делятся на задний и передний. Эти виды немного отличаются между собой по устройству и способу ремонта, но в то же время одинаковы по количеству и названию элементов.

Как устроен тормозной суппорт

При нажатии на педаль тормоза в патрубках возникает давление, которое в результате передается на цилиндр. Во время передачи тормозные колодки фиксируются параллельно по отношению к поверхности диска. При торможении суппорт прижимает фрикционные поверхности деталей между собой, в результате чего его вращение замедляется. Но при этом фрикционные поверхности деталей сильно нагреваются, поскольку энергия трения превращается в тепловую. Как результат, температура элементов тормозной системы значительно увеличивается, как и температура тормозной жидкости.

Чтобы справиться с подобным эффектом, компании-производители вынуждены выпускать тормозные суппорта и другие элементы системы, которые обладают такими свойствами:

хорошая теплоотдача;
высокая прочность детали;
устойчивость к высокой температуре.

Заключение

Обладая минимальными слесарными навыками, можно легко выполнить операцию по замене тормозных дисков. Целесообразно совместить ее с обслуживанием тормозов автомобиля, поскольку дополнительная проверка и замена механизмов и деталей, обеспечивающих безопасность движения, явно не будет лишней.

Источник carfrance.ru

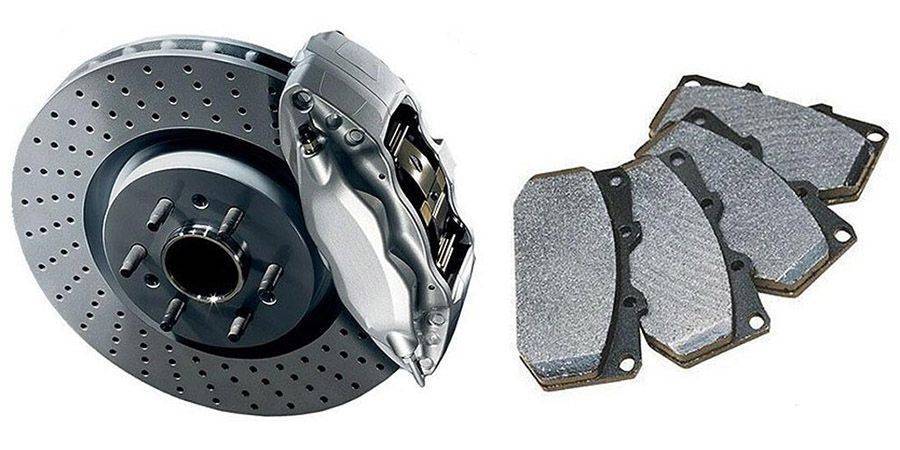

Тормозные диски Рено Логан — неотъемлемый элемент тормозной системы автомобиля, который в паре с колодками обеспечивает снижение скорости или полную остановку машины по команде водителя. При нажатии на тормоз происходит превращение двух энергий — кинетической в тепловую, что проявляется в результате трения колодок о диск тормозной системы. Из-за регулярных нагрузок тормозные диски со временем изнашиваются и требуют замены. Как проще всего распознать неисправность? По каким причинам устройства выходят из строя? Как производится замена тормозных дисков на Рено Логан? Эти и ряд других вопросов будут рассмотрены в статье.

Замена суппорта переднего тормозного механизма Рено Логан
