Замена топливного фильтра Рено Логан 1.4 и 1.6 8 и 16 клапанов: очистка, где он находится

Замена топливного фильтра Рено Логан 1 и 2 своими руками

Процесс замены топливного фильтра в автомобиле Рено Логан 1.4 может носить двоякий характер, а именно:

при плановых технических мероприятиях по обслуживанию;
в случае появления необходимости устранить причины выхода его из строя.

Где располагается и каковы причины его замены?

Где находится фильтрующий элемент? В версии Логан первого поколения топливный фильтр разместился под днищем авто. Во исполнение регламента руководства по эксплуатации замена этого расходного элемента потребуется с периодичностью в 30 000 км.

Качество отечественного топлива вносит определенные коррективы в этот регламентный временной интервал замены. Однозначного критерия нет, поэтому принятие решения о необходимости замены возлагается на владельца Рено Логан 1.4 и авто Рено Логан 1.

6 исходя из индивидуальных особенностей эксплуатации.

Появившиеся сбои в работе топливной системы, ввиду использования некондиционного топлива, могут косвенно свидетельствовать о засорении фильтрующего элемент, и говорят о том, что требуется замена топливного фильтра.

Согласно установившемуся в среде поклонников Логан правилу замена топливного фильтра необходима через каждые 20 000 км пробега.

Ввиду доступности расположения в автомобиле, его замена не вызывает никаких сложностей, даже у малоопытных автолюбителей.

Основным критерием выбора запчасти должно является качество фильтра. Здесь на помощь придет обращение к вариантам изделия, выпускаемым именитыми брендами и подходящим к конкретной модификации Рено Логан 1.4, а также Рено Логан 1.6.

Рено Меган 2 замена салонного фильтра
Меган рено 2008
Рено Меган 2 воздушный фильтр

О процедуре замены элемента на модификациях первой генерации

Замена топливного фильтра предполагает выполнение работ в несколько приемов:

сперва авто обесточиваем путем отсоединения клемм от аккумулятора;
далее снимаем верхнюю крышку на монтажном блоке и вынимаем из посадочного места реле бензонасоса (оно располагается слева и обозначено соответствующей маркировкой);
подключаем снятые ранее клеммы, запускаем мотор и дожидаемся полной выработки топлива из рампы и магистрали (мотор остановится);
замену лучше производить из ямы, нежели под поднятым домкратом автомобилем, поскольку удобство подступа к элементу несоизмеримо выше;
крепление детали в штатном месте выполнено посредством фиксаторов из пластика, которые требуется отжать;
далее отсоединяем топливные шланги от корпуса (возможны протечки малого количества топлива, поэтому рекомендуется запастись ветошью);
после удаления старого элемента монтируем новый топливный фильтр, предусмотрев его правильное расположение в топливной магистрали (внимательно смотрим на направление стрелки на корпусе, обозначающей движущийся поток топлива, и устанавливаем только согласно этой маркировке);
посредством штатных зажимов крепим новый топливный фильтр и заканчиваем сборку по алгоритму, обратному процессу демонтажа.
Конструктивная особенность топливной системы версий Логан второго поколения подразумевает расположение фильтрующего элемента под подушкой задних сидений.

Как заменить элемент?

Процедура следующая:

снимаем сидение, удаляем пластмассовую заглушку и отсоединяем разъем проводки;
конструкция закреплена посредством специального зажима, нажатие на который позволяет ее извлечь;
отвинчиваем фиксирующий диск и извлекаем резиновую манжету, где находится необходимый элемент;
вынимаем блок фильтра, который сменяется на новый элемент;
сборку выполняем в последовательности, обратной снятию.

Подводим итоги

Такая работа, как замена фильтра в топливной системе на Рено Логан 1.4, не способна доставить затруднений подавляющей армии любителей этой модели.

Двигатель Рено Логан 2 (2014)

Дроссельный узел, или как еще говорят дроссельная заслонка, регулирует подачу воздуха в систему питания двигателя. Регулировка воздуха происходит посредством механического тросика, идущего до нее. Тросик подключен к педали газа, тем самым, с изменением угла положения заслонки, меняется объем подачи воздуха. Положение заслонки контролируется с помощью датчика, который установлен на ней. Датчик предствляет собой резистор с бегунком. Время от времени заслонку лучше чистить, так как она может забиться моторным маслом, которое в небольших количествах поступает через патрубок картерных газов. О том как снять и обслужить дроссельную заслонку Рено Логан 2 как для 8 так и 16 клапанного двигателя, мы и расскажем в нашей статье.

Дроссельный узел Рено Логан 2: общее описание

Дроссельный узел Рено Логан 2 представляет собой простейшую регулирующую арматуру, которая ограничивает объем воздуха, подаваемого на впуск системы питания двигателя. Заслонка установлена на входном фланце впускной трубы ресивера. На входной патрубок дроссельного узла надет воздушный фильтр, соединения дроссельного узла с впускной трубой и воздушным фильтром уплотнены резиновыми прокладками. В корпусе дроссельного узла выполнено отверстие для подвода дополнительного воздуха к регулятору холостого хода. Именно через регулятор холостого хода и подается воздух когда заслонка закрыта польностью. В корпусе дроссельного узла установлена поворачивающаяся на оси заслонка (пластина). На одном конце оси установлен датчик положения дроссельной заслонки системы управления двигателем, на другом — рычаг, к которому присоединена промежуточная тяга привода дроссельной заслонки, идущая на педаль газа. В процессе эксплуатации дроссельный узел не требует обслуживания и регулировки, следите лишь за состоянием резиновых уплотнений, чтобы избежать подсоса воздуха.

Рис. А. Дроссельный узел двигателя К7М Рено Логан: 1 — регулятор холостого хода; 2 — рычаг привода дроссельной заслонки; 3 — дроссельная заслонка; 4 — датчик положения дроссельной заслонки; 5 — корпус дроссельного узла

Рис. Б. Дроссельный узел двигателя К4М Рено Логан: 1 — возвратная пружина; 2 — винт регулировки положения заслонки; 3 — рычаг привода заслонки; 4 — фланец крепления узла; 5 — дроссельная заслонка; 6 — датчик положения заслонки; 7 — уплотнительное кольцо

Операции по снятию дроссельного узла Рено Логан

Для снятия и установки дроссельного узла двигателя К7М выполните следующие операции.

Вам потребуется отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Снимите корпус воздушного фильтра. 3. Отожмите фиксатор электрического разъема.

4. . и отсоедините колодку жгута проводов от датчика положения дроссельной заслонки.

5. Аналогично отсоедините колодку жгута проводов от регулятора холостого хода.

6. Используя отвертку как рычаг.

7. . отсоедините промежуточную тягу привода дроссельной заслонки от рычага дроссельного узла.

8. Снимите дроссельный узел.

9. Снимите с дроссельного узла уплотнительное резиновое кольцо. Потрескавшееся или надорванное кольцо замените новым.

10. Установите детали в порядке, обратном снятию.

Для снятия и установки дроссельного узла двигателя К4М выполните следующие операции.

Вам потребуются: ключи «на 8», ТОRХ Т25, головка ТОRХ Е8, отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минуc» аккумуляторной батареи. 2. Отсоедините от рычага наконечник троса привода дроссельной заслонки.

3. Отожмите фиксатор колодки жгута проводов и отсоедините колодку от разъема датчика положения дроссельной заслонки.

4. Снимите корпус воздушного фильтра. 5. Выверните два болта крепления дроссельного узла.

6. . и отведите его в сторону.

Положение дроссельной заслонки отрегулировано на заводе. Запрещается выворачивать винты А крепления дроссельной заслонки. Если они затем будут плохо завернуты и законтрены, вывернувшийся винт может попасть в цилиндр двигателя и вывести его из строя.

7. При необходимости снимите с корпуса дроссельного узла уплотнительные кольца. При установке дроссельного узла замените новыми порванные или потрескавшиеся уплотнительные кольца.

8. Установите дроссельный узел в порядке, обратном снятию.

Итак, заслонку можно только снять и почистить, более ничего с дроссельной заслонкой лучше не делать. Также время от времени необходимо проверять резиновые уплотнения. При снятии — установки заслонки, если прошло с последнего снятия более года, лучше заменить резиновые уплотнения. Датчики на заслонке можно поменять без ее снятия с двигателя.

Разновидности фильтров

Не лишним будет узнать, какие виды фильтров существуют. На большинстве легковых автомобилей устанавливаются классические бумажные фильтры, имеющие структуру в виде гармошки. Разработано более 400 видов бумаги. По качеству фильтрации и простоте изготовления они занимают лидирующую позицию, обойдя угольные и масляно-инерционные. Масло в воздушном фильтре не давало необходимого очистного эффекта, поэтому от них отказались.

Также активно распространены модели из синтетических микропористых материалов. Они более прочные и долговечные, но стоят дороже. По конструкции фильтры разделяют на круглые (для моторов с карбюратором), панельные (используются в современных авто) и цилиндрические (в большинстве для дизельных машин)

Обратите внимание, что в зависимости от года выпуска «Рено-Логан» и типа мотора форма может отличаться, но об этом мы расскажем немного позже

Выделяют классификацию по количеству степеней фильтрации:

1 степень. Конструкция включает только бумагу, уложенную в корпусе в виде гармошки.
2 степени. Дополнительно конструкция включает предварительный очиститель, выполненный из синтетического материала. Такие фильтры эффективно задерживают и большие частицы. Чаще всего устанавливаются на внедорожники и спецтехнику, которая работает в экстремальных условиях.
3 степени. Включает специальную крыльчатку, которая за счет завихрения заставляет частицы оседать внутри специального контейнера в самом фильтре. Относятся к числу самых эффективных.

Обратите внимание, что к каждому выпускаемому фильтру предъявляются строгие требования. Он должен иметь сопротивление воздушному потоку в районе 0,6%, а также задерживать от 99% загрязнителей. Новая сертифицированная продукция обязательно соответствует этим требованиям

Новая сертифицированная продукция обязательно соответствует этим требованиям.

Выбор воздушного фильтра

Воздушные фильтры для Рено Логан делятся на 2 типа:

Оригинальные — фильтрующие элементы, созданные корпорацией Рено;
Аналоговые — разработанные иными производителями, но подходящие для машин марки Рено по всем техническим параметрам.

В случае Renault Logan, встаёт вопрос о поиске совместимых аналогов, потому что оригинальные запчасти стоят неоправданно дорого. На Рено Логан разных поколений, в зависимости от двигателя, устанавливаются следующие типы воздушного фильтра:

Овальный — предназначен для 8-клапанных двигателей объёмом на 1.4 и 1.6 литра;
Трапецевидный — устанавливается на 16-клапанный мотор объёмом в 1,6 литров;

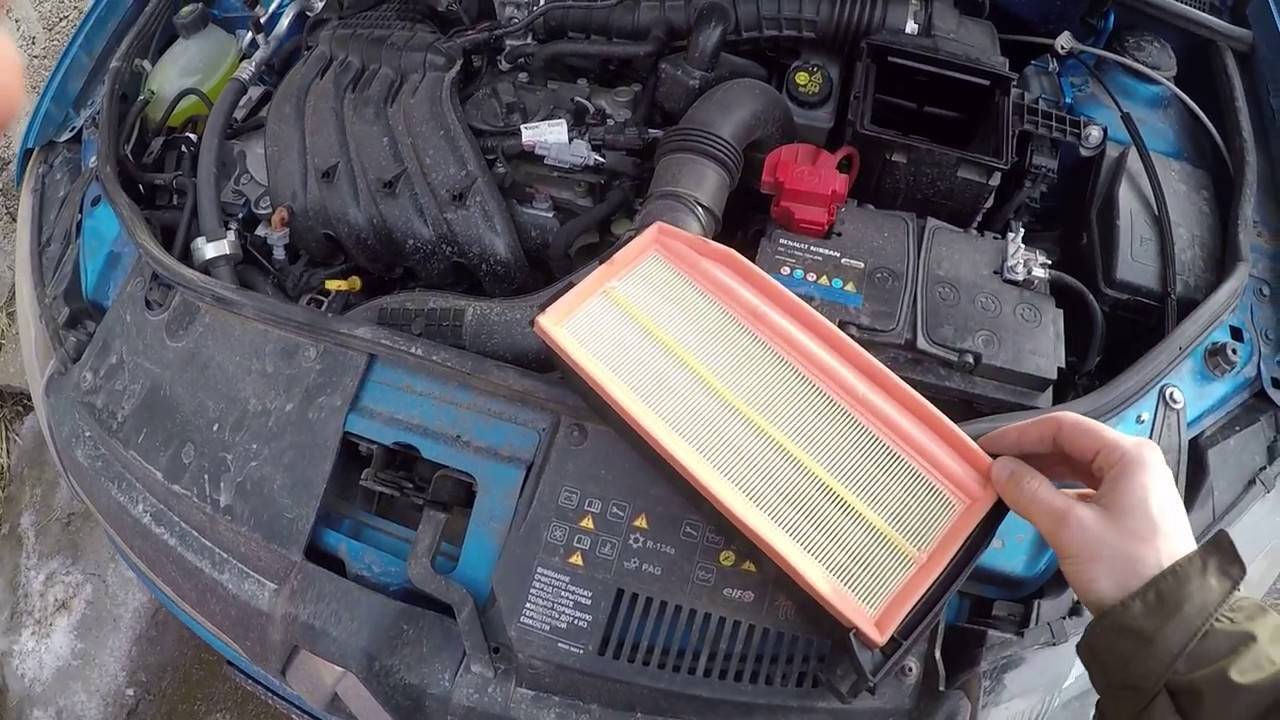

Прямоугольный — предпочтителен для Рено Логан 2-го поколения.

Для установки на автомобиль рассматриваемой марки подходят аналоговые воздушные фильтры следующих марок:

Goodwill;
Bosch;
Filtron.

Перечисленные фильтрующие элементы по техническим характеристикам ничуть не уступают оригинальным деталям для Рено Логан, однако выгодно отличаются в плане цены. Цена на рассматриваемые аналоги варьируется в пределах 200-300 рублей, в то время как цена оригинального фильтра — 700 рублей. При этом аналоговые детали можно найти в любом магазине автомобильных запчастей, в то время как фильтры Рено продаются далеко не везде.

Процесс замены

Перед тем, как приступить к замене фильтра на Рено Логан, необходимо подготовить требуемые инструменты. Автолюбителю потребуется:

Набор гаечных ключей;
Чистые тряпки;
Новый фильтрующий элемент;
Отвёртка среднего диаметра.

Дальнейшая процедура зависит от расположения фильтра. Данная деталь, в зависимости от поколения Рено Логан и типа двигателя, может находиться в верхней части карбюратора или внутри воздухозаборника. Для снятия отработанного фильтра необходимо:

Заглушить двигатель;
Открутить заготовленной отвёрткой болты держателя воздухозаборника или верхней панели карбюратора;
Снять деталь, препятствующую доступу к утилизируемому фильтру;
Достать устаревший фильтрующий элемент.

Перед установкой нового воздушного фильтра необходимо очистить воздухозаборник и карбюратор от скопившихся в них пыли. Сделать это можно при помощи заготовленной заранее ветоши. После чистки устанавливается новый воздушный фильтр, и все детали возвращаются в исходное положение.

Важно! При установке фильтрующего элемента необходимо проследить, чтобы крышка агрегата плотно прилегала к его корпусу. В противном случае возникнут щели, через которые в двигатель будет попадать неочищенный воздух, что может стать причиной серьёзных поломок системы Рено Логан

8-клапанный и 16-клапанный двигатель

Замена воздушного фильтра в Рено Логан 1.4, 1.6, 2 является стандартной процедурой, не имеющей особых отличий, зависящих от вместимости двигателя. Разница заключается только в расположении фильтрующего элемента в автомобилях с 8-клапанным и 16-клапанным двигателем и в зависящем от этого процессе замены.

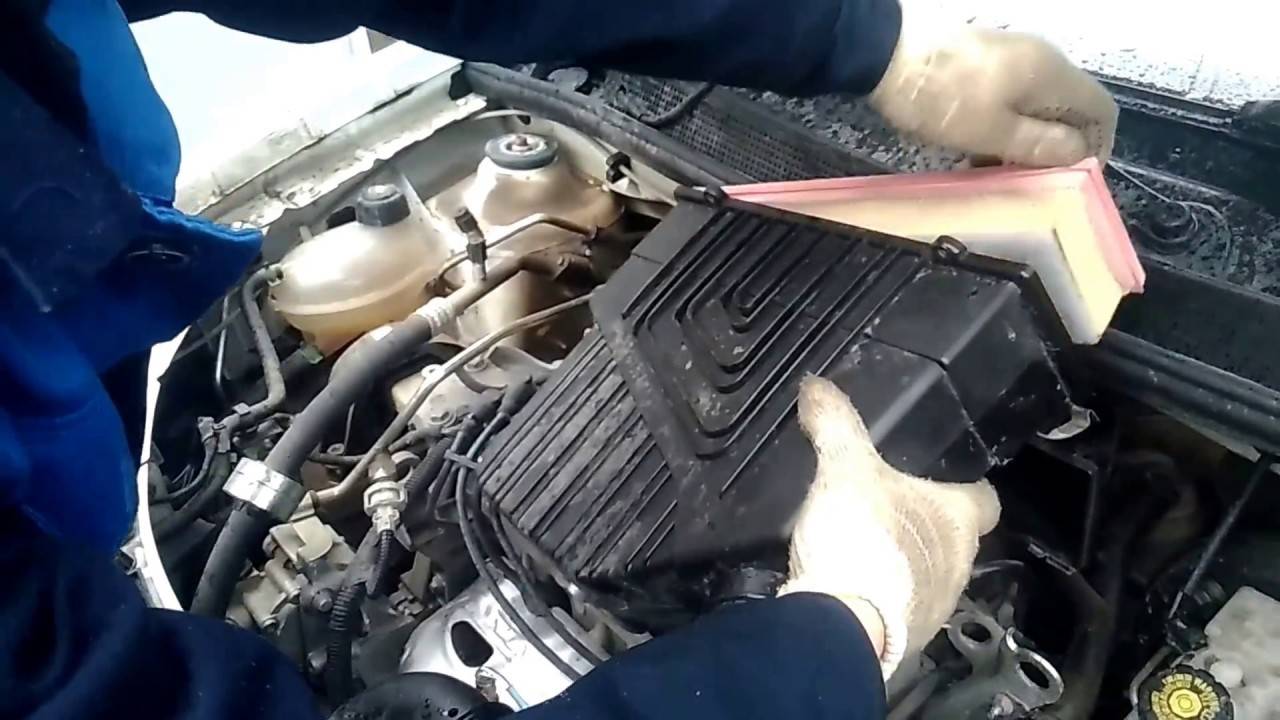

В случае наличия 8-клапанного двигателя, фильтр располагается в верхней части карбюратора. Чтобы снять деталь, необходимо устранить фиксаторы, которые располагаются по обе стороны от фильтрующего элемента. После этого требуется устранение болтов на корпусе защитной коробки фильтра и нижними саморезами. Патрубки воздухозаборника при извлечении рассматриваемой детали необходимо отвести в сторону, потому что они могут послужить препятствием устранению отработанного материала. После перечисленных манипуляций фильтровальная коробка изымается, чистится, после чего производится смена фильтра.

Если двигатель оснащён 16 клапанами, то фильтрующий элемент, вероятнее всего, располагается внутри воздухозаборника. По этой причине сама процедура смены фильтрующего элемента — несколько сложнее:

Убирается резиновый уплотнитель;
В местах закрепления предыдущего фильтра отсоединяются патрубки воздухозаборника и сам агрегат;
Шланг вакуумного насоса, присоединённый к коробке фильтрующего элемента, отводится в сторону;
Утилизируемая деталь аккуратно отсоединяется от креплений, чтобы избегать повреждения резонатора.

Воздушные фильтры предназначены для одноразового использования в системе Рено Логан. Не следует использовать утилизированный фильтрующий элемент даже при тщательной промывке. В детали накапливаются вредные элементы, способные загрязнить топливную систему транспортного средства и нанести ей непоправимый вред.

Инструкция по замене на авто с двигателем 1,6 литра (до 2006 года)

На старых моделях Рено Логан, сошедших с конвейера до осени 2006 года, топливный фильтр разместили под бензобаком в районе правого заднего колеса, в том месте, где топливные патрубки выходят из бака. На автомобили, выпущенные уже после осени 2006 года, топливный фильтр стали устанавливать внутри топливного бака вместе с бензонасосом.

На первом этапе работ, чтобы добраться до топливного фильтра, приподнимаем машину домкратом или загоняем ее на смотровую яму.
С правой стороны задней части днища находим топливный фильтр. С помощью специальной жидкости «WD-40» ветошью стираем всю грязь.
Устанавливаем под очистительный элемент емкость для слива остатков бензина

С обеих сторон отжимаем фиксирующие утяжки (зеленая и красная кнопка) и отсоединяем наконечники топливных патрубков.

Оттягиваем хомут и извлекаем из него топливный фильтр.

Устанавливаем новый фильтр в обратном порядке

При монтаже обратите внимание на стрелку, имеющуюся на его корпусе. Она указывает направление движения топлива по магистрали

Далее надеваем наконечники тройника и топливной трубки на штуцеры фильтра до защелкивания фиксаторов

Далее надеваем наконечники тройника и топливной трубки на штуцеры фильтра до защелкивания фиксаторов.

Подсоединяем колодку жгута проводов к разъему крышки топливного модуля и клемму провода к «минусовому» выводу аккумулятора.
Для заполнения системы топливом запускаем двигатель. При этом в течение 2 – 4 с вы будете слышать пощелкивания работающего топливного насоса. Когда насос выключится, проверяем герметичность соединений топливных шлангов и фильтра. Тройник и топливную трубку с поврежденными наконечниками, неисправными фиксаторами и фильтр с негерметичным корпусом заменяем новыми.

Спускаем давление в топливной системе.
Снимаем заднее пассажирское сидение, чтобы добраться до технологического отверстия бензобака.
На крышке бензобака находим стрелку, которая указывает на расположение защелки. Поддеваем ее плоской отверткой и отодвигаем в сторону.

Счищаем всю грязь с поверхности и вынимаем разъем с проводами.

Отжимаем фиксирующую утяжку на наконечнике топливного патрубка и отсоединяем его. Если к блоку подходят два патрубка, действуем аналогичным образом.

Далее съемником откручиваем уплотнительное кольцо и извлекаем его.

После выемки резиновой прокладки обязательно протираем ее. В противном случае под воздействием топлива, она разбухнет, и вы ее не сможете поставить на место.

Извлекаем блок топливного фильтра.

Как мы уже писали выше, фильтр тонкой очистки нельзя заменить отдельно от бензонасоса. Поэтому необходимо приобретать весь топливный модуль в сборе. Заменить или продуть можно только сеточку грубой очистки. Также можно промыть стакан сбора бензина.

Далее производим монтаж всех элементов в обратной последовательности.

ПОДРОБНОСТИ: Замена салонного фильтра на Рено Лагуна

Замену топливного фильтра на автомобиле Рено Логан удобно проводить на смотровой яме или эстакаде. Перед сменой обязательно сбрасываем давление топлива.

Подготовительный этап

Отключаем зажигание и поднимаем капот.
Снимаем с аккумулятора клемму «минус».
Открываем крышку блока реле. Он расположен возле аккумулятора.
Вынимаем реле бензонасоса. На обратной стороне крышки указано место установки реле.
Устанавливаем минусовую клемму на место.
Заводим автомобиль и даём поработать двигателю на холостых оборотах 2–3 минуты. Он заглохнет сам. Топливо насос не качает, давление в топливной системе сброшено.
Выключаем зажигание.
Скидываем минусовую клемму с аккумулятора.
