Замена тормозной жидкости Рено Логан 1.4 и 1.6 своими руками

Пробная подача давления в бочок тормозной жидкости

Большое давление подавать не надо, чтобы не разорвало расширительный бачок. Создаём давление порядка 1 кг, контролируя подачу воздуха по манометру насоса.

С первой попытки сразу стало слышно, что часть воздуха стравливается через щели между крышкой и резьбой. Следовательно, нужно добавив еще одну прокладку усилить уплотнение.

Пришёл к выводу, что лента фум не даёт крышке плотно завернуться до полного прикосновения с уплотнителем, который мы вставили в крышку.

Самый лучший вариант найти «родную» крышку, которая точно подойдёт по резьбе бачка без всяких подгоночных операций.

Пробуем ещё раз подать давление в бачок, крышка закрутилась плотно, теперь нужно проверить будет ли она держать нагнетаемый воздух. Результат вновь отрицательный.

Попробуем добавить сверху ещё одну самодельную прокладку от заливной горловины под крышку. В итоге, с двумя прокладками крышка стала хорошо держать давление!

Если даже часть воздуха и стравливает, то очень медленно и за это время можно не спеша прокачать тормозную систему.

Выбор модели тормозной жидкости

Официальные представители Renault рекомендуют использовать модель DOT 4 Renault Brake Fluid. Она продается в бутылочках по 0,5 литра. Ранее в рекомендациях значилась ELF Frelub 650 DOT 4, но многие водители используют и ее. Если рассматривать объем тормозной жидкости Renault Logan, то она зависит от типа мотора:

При этом цена оригинального состава многих не радует, другие водители вовсе не могут найти его в местных магазинах. Если по каким-либо причинам вам нужны аналоги, то рассмотрите следующие варианты:

К сожалению, рынок просто переполнен китайскими подделками. Жидкости разбавляют чем только могут, что не самым лучшим образом сказывается на эксплуатационных качествах. Ездить с такой «тормозухой» просто небезопасно. Определить подделку возможно

Тут необходимо обращать внимание на тональность и цвет упаковки, целостность крышечки и ее форму, внимательно изучать этикетку

Старайтесь покупать продукцию только у официальных дилеров или в проверенных магазинах

Если низкое качество охлаждающей жидкости или «омывайки» не очень критично, то состав для тормозной системы имеет особую важность

Прокачка тормозной системы

Процедура прокачки гидравлического контура тормозной системы заключается в удалении пузырьков воздуха из главного цилиндра, гидравлических шлангов и рабочего цилиндра. Прокачку необходимо выполнять каждый раз при отсоединении или замене различных компонентов и шлангов, а также при выполнении капитального ремонта главного и рабочего цилиндров. Утечки в системе также могут стать причиной попадания воздуха, но утечка рабочей тормозной жидкости помогает выявить наличие воздуха в системе, а также предупредить вас о необходимости выполнения ремонтных работ.

Внимание! Тормозная жидкость ядовита. При попадании на кожу немедленно смыть

При попадании жидкости внутрь, или в глаза немедленно обратитесь за медицинской помощью. Некоторые типы тормозных жидкостей огнеопасны и могут воспламениться при контакте с горячими поверхностями (например: выпускной коллектор). Принимайте меры противопожарной безопасности при обслуживании тормозных систем, а так же бензиновых магистралей (Прим.: имеется риск повреждения топливных путей при обслуживании задней тормозной системы). Гидравлическая жидкость гигроскопична (впитывает влагу из воздуха). Она является ра створителем лакокрасочных покрытий и агрессивна ко многим видам пластмасс (пластиков). При попадании жидкости на вышеперечисленные поверхности, немедленно смойте её. Так как жидкость впитывает влагу, то не допустимо использовать старую жидкость при её замене или доливе. Всегда используйте новую жидкость из герметично опечатанного контейнера (ёмкости).

Тормозная жидкость: SAE J1703 и DOT4 , объём — 0.5 л.

Общее: 1. Правильная работа любой гидравлической системы возможна только при отсутствии воздуха в любом из её компонентов. После ремонта или обслуживания обязательно прокачайте систему.

Последовательность прокачки: Соблюдайте строгую последовательность, что бы гарантировать полное удаление воздуха из системыСтандартная последовательность:a) Правое заднее колесо. b) Левое переднее колесо.c) Левое заднее колесо. d) Правое переднее колесо.

2. Для прокачки используйте только новую тормозную жидкость рекомендованного типа. Никогда более не используйте жидкость, слитую после прокачки системы. Проверьте уровень жидкости в резервуаре. При необх одимости долейте до номинального уровня.

3. Если жидкость в системе устарела, необходимо заменить всю жидкость в системе на новую.

4. Если жидкость частично вытекла из системы, или из-за утечки в систему попал воздух, устраните дефект перед дальнейшей работой.

5. Остановите автомобиль, заглушите двигатель, блокируйте колёса, включив заднюю передачу, затем приступайте к сбросу (сливу) тормозной жидкости.

6. Проверьте целостность (герметичность) гидравлических трубок и шлангов, плотность резьбовых соединений и чистоту поверхности вокруг них, работоспособность штуцерных винтов.

7. Откройте крышку резервуара. Долейте уровень до отметки «MAX«. Во время проведения работ следите, что бы уровень жидкости всегда был выше уровня отметки «MIN«. При падении уровня жидкости ниже минимальной отметки, возможно проникновение (всасывание) воздуха в гидравлическую тормозную систему.

Очистите от грязи и пыли рабочее пространство.Снимите резиновый колпачок штуцера прокачки

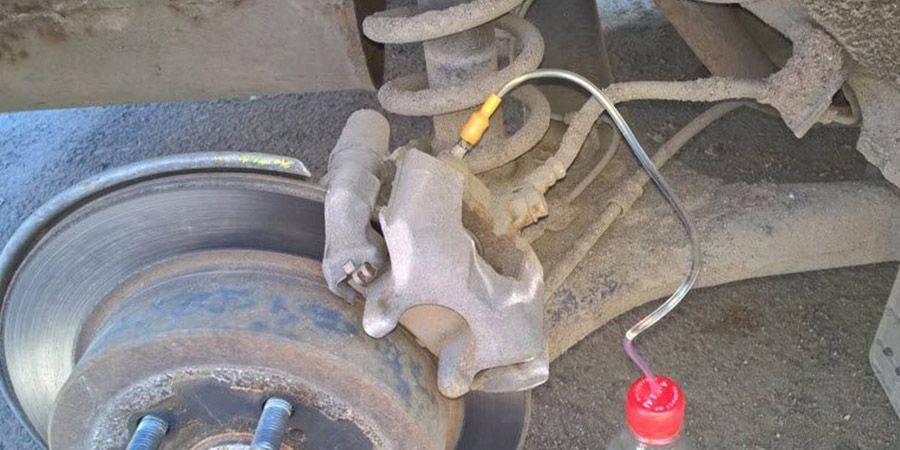

Наденьте на штуцер подходящий чистый шланг, второй конец которого опустите в прозрачную тару

Помощник (прокачку тормозов лучше проводить вдвоём) должен нажать несколько раз на педаль тормоза (4-5 раз) и удерживать её в нажатом состоянии.После чего ключом «на 11» отверните штуцер на пол оборота, или чуть больше.

Начнёт вытекать старая тормозная жидкость тёмного цвета (в случае замены жидкости) , вперемешку с воздухом. Педаль тормоза при этом начнёт проваливаться. Ждём пока педаль ровалится до упора, и заворачиваем штуцер. После заворачивания штуцера помощник может отпустить педаль.Повторяем процедуру до тех пор пока не перестанут выходить пузырьки воздуха. После чего переходим к другому колесу, в очерёдности описаной выше.

прокачка передних и задних тормозных механизмов происходят аналогично

Не забывайте во время прокачки следить за уровнем тормозной жидкости в бачке, и доливать её, иначе если она вся выйдет, в систему попадёт воздух.

После прокачки гидравлической системы, педаль тормоза не должна быть мягкой и при нажатии доходить не более чем до сердины своего полного хода.

Процесс замены тормозной жидкости

Согласно нормативной литературы тормозную жидкость на Рено Логан необходимо менять каждые 90-100 тыс. км пробега.

Схема тормозной системы

Слитая из тормозной системы жидкость повторному заливанию не подлежит.

Итак, рассмотрим, последовательный процесс замены тормозной жидкости:

Устанавливаем автомобиль на яму или подъемник, тогда не понадобится снимать колеса.
Откручиваем пробку бачка главного тормозного цилиндра.
Доливаем новую жидкость до нижней кромки.
Ставим машину на ручник.
Сзади тормозных барабанов проводим очистку от грязи и посторонних предметов колпачков и трубок тормозной системы.
Откручиваем защитный колпачок сброса воздуха.
Надеваем резиновый или мягкий пластиковый шланг на выпускные каналы воздуха. Второй конец шланга помещаем в пустую емкость. Сюда будем сливать старую жидкость.
Нажимаем на педаль тормоза 5-6 раз, а потом удерживаем ее в нажатом положении.
Отворачиваем на ½ оборота клапана спуска воздуха. Жидкость потечет через шланг в емкость. Как только вытечет вся жидкость, закручиваем клапан.
По тому же принципу сливаем жидкость в остальных цилиндрах.
Когда старая жидкость слита полностью, необходимо залить новую.
Далее, прокачиваем тормозную систему, периодически доливая жидкость.
Тестируем на работоспособность тормозную систему.

Подготовительные работы

Перед заменой водителям необходимо подготовить соответствующий инструмент. Сюда входит шланг диаметром 6 миллиметров и длиной до 1 метра, груша или шприц для откачивания, ключ на 8 и тара для старой жидкости. Также рекомендуется установить машину на смотровую яму или подъемник. Обязательным этапом идет осмотр тормозной системы на наличие дефектов и протечек. Следуйте по инструкции:

Проверьте трубки, манжеты и прочие сменные элементы. Их необходимо менять каждые 100 тысяч километров.
Оцените состояние бачка, трубопровода и мест соединения. Попросите помощника нажимать в это время педаль тормоза 4-5 раз, после чего удерживать ее. Проверка всех деталей будет намного эффективнее, если на систему будет действовать давление.

Менять жидкость при наличии малейших протечек строго запрещено. В первую очередь, конечно же, необходимо устранить любые проблемы с герметичностью. Только после этого можно заливать новый состав.

Пошаговая инструкция

Когда подошло время замены тормозной жидкости, автомобилисту необходимо первым делом подготовить транспортное средство к процессу. Потребуется установить авто на смотровую яму или эстакаду, открывая доступ к пространству между бачком с тормозной жидкостью, который расположен под капотом Логана, и колёсными цилиндрами.

Чтобы выпустить ГСМ из всех цилиндров одновременно, на штуцеры прокачки надевают отрезки трубок, свободные концы которых опускаются в небольшие пластиковые бутылки. Далее снимаются штуцеры тормозных цилиндров

Важно проследить за тем, чтобы ГСМ пошла по всем трубкам, и контролировать убывание жидкости, после чего сразу залить полный бачок, отмечая, сколько смазки заливается в бутылки

Процесс повторяется до тех пор, пока в бутылке, стоящей у левого цилиндра спереди, не окажется ориентировочно 200 мл ГСМ. После этого можно завернуть и затянуть штуцер цилиндра, и процесс переходит на переднее правое колесо. Аналогичные операции выполняются и с цилиндрами задних колёс. В ёмкости, расположенные около них, может войти по 200–250 мл «тормозухи».

Чтобы поменять жидкость таким способом, помощник не требуется. Все операции можно выполнить самостоятельно. Завершением процесса станет проверка затяжки штуцеров и уровня жидкости в бачке главного цилиндра тормоза.

Что касается количества заливаемого ГСМ, то тут следует обратить внимание на объем двигателя и число клапанов. Рено Логан 1.4 и 1.6 8КЛ требует примерно 3.4 л тормозной смазки

Шестнадцатиклапанному движку нужно 4.6 литра горюче-смазочного материала.

На автомобилях с АБС «прокачку» цилиндров следует делать крест-накрест: сначала — задний правый и передний левый цилиндр, с другой стороны — аналогично.

Выбор тормозных колодок

Оптимальный вариант замены – это, бесспорно, оригинальные тормозные колодки. Они прекрасно работают и гарантированно выдерживают не менее двух промежутков между ТО (передние) и не менее четырех – задние. Знание заводских артикулов (в терминологии Renault – реферансов) поможет и при подборе аналогов:

Передний комплект	Задний комплект
Logan phase 1, phase 2	41 06 021 92R	44 06 094 15R
Logan 2	41 06 025 81R	44 06 094 15R

Качественными аналогами заводского комплекта можно назвать:

Производитель	Передние Logan	Передние Logan 2	Задние
Bosch	0 986 467 720	0 986 494 661	0 986 487 819
TRW	GDB 400	GDB 2016	GS 8455
Brembo	P 68 008	P 68 059	S 68 525
Ferodo	FDB 1781	FDB 4615	FSB 642

Сколько стоит ТО Рено Логан

Подготовительные работы

Проверка системы на герметичность: особенности процесса

Первое, что нужно помнить при работе с тормозной системой, – это факт ядовитости жидкости. С техногенной точки зрения она вредна и опасна для здоровья человека. При попадании на кожу, открытые участки тела или слизистую оболочку, конечно же, промойте пораженное место, а после непременно обратитесь в медучреждение.

Тормозная жидкость некоторых марок – огнеопасна, в связи с чем следует избегать ее прямого контакта с раскаленными элементами автомобиля, например, с коллектором выпуска

Важно всегда придерживаться основ пожарной безопасности

Еще одно важное свойство тормозной жидкости – это вероятность впитывания влаги из окружающей среды. Это заметно влияет на работоспособность системы и другие нюансы: кузов автомобиля начинает ржаветь, температура кипения повышается, теряются заявленные свойства состава

Если упустить момент попадания влаги в тормозную жидкость, со временем это повлечет неисправность всей системы торможения. Исходя из этого, напрашивается вывод: меняйте жидкость не реже, чем раз в год-полтора.

Когда требуется прокачка тормозов

Гидропривод тормозной системы автомобиля – замкнутая система. Но узнать о том, что внутри нее образовались воздушные подушки, можно по поведению транспортного средства. Самый простой способ проверить теорию – нажмите на педаль тормоза, после чего поверните рулевое колесо. Если какие-либо колеса реагируют на нажатие педали тормоза асинхронно или некоторые из них ведет в сторону, то дело именно в появлении воздуха внутри системы.

Лучшее место для диагностики тормозной системы – диагностический стенд в сервисном центре. Именно на нем в состоянии подвешенного автомобиля удастся максимально точно определить неисправность. Если же вы чувствуете неладное, а ближайшее ТО еще не скоро, можно попытаться установить поломку самостоятельно.

Здесь важно научиться слушать и слышать, о чем сообщает ваш автомобиль. Если вы выжимаете педаль тормоза, а она ведет себя не совсем плавно, то дело может быть в попавшем внутрь тормозов воздухе

Если вы затрудняетесь плавно остановить автомобиль после движения, то прокачка тормозов – наиболее верное решение в этом случае. Не только замедленное действие от нажатия тормоза является признаком образования воздуха. Если при нажатии педаль проходит до 30% от своей полной амплитуды, при этом только после этого происходит контакт тормозов с дисками, пора менять прокачку.

Естественно, эти признаки так или иначе сигнализируют о проблемах с тормозной системой. Часто причиной становится и разгерметизация, истечение срока службы тормозной жидкости, износ колодок и пр. ситуации. Чтобы быть уверенным в поставленном диагнозе, рекомендуем все же получить консультацию в мастерской или у знакомого автомобильного мастера.

Регламент замены

Сначала давайте обратимся непосредственно к техническому руководству автомобиля. Производитель дает рекомендации по замене каждые 90 тысяч километров пробега, однако это актуальное число для машин, которым еще нет 5-6 лет. Для более старых моделей замену следует проводить каждые 50-70 тысяч пробега.

К сожалению, проверить состояние жидкости будет проблематично. Визуально трудно сказать, насколько старый состав и можно ли его использовать. Потемнение необязательно свидетельствует о его выработке, как это происходит с моторным маслом. Достоверный способ узнать качество «тормозухи» — использовать специализированный тестер.

Он определяет процент содержания влаги в составе. Визуально выглядит как большой фломастер со световыми индикаторами на корпусе. Достаточно опустить один его конец в смазку и проверить, какие индикаторы загорелись. Проблема в том, что такие тестеры имеются далеко не на каждом СТО.

Более доступный способ – специальные тестовые полоски. Их опускают в бак с тормозной жидкостью, а после химической реакции они изменяют цвет. Далее цвет полоски сравнивается с контрольными значениями, после чего делают вывод о состоянии состава. Найти такие индикаторные полоски можно в большинстве автомобильных магазинов, а цена на них достаточно скромная

В остальном рекомендуем обращать внимание на поведение машины, чтобы вовремя определить выработку тормозной жидкости

Как выглядит процесс успешной замены?

Если заглянуть в нормативные рекомендации производителя о периодичности замены данной смазки в системных контурах Рено Логан, то перед вами возникнет конкретный параметр пробега – 90-100 тыс. км. Слитую жидкость запрещается вторично использовать и следует немедленно утилизировать (сдать в пункт). В отработавшей свой ресурс смазки стопроцентно присутствует много грязи и прочих отложений, что вызывает неминуемую потерю своих качеств физико-химического характера. Если применить данное вещество повторно, то неизбежны провалы при торможении, а это реальный путь к аварии.

Это интересно: Разборка стартера двигателя 1,6 (16V) Renault Sandero

Подготовительные работы

Перед заменой водителям необходимо подготовить соответствующий инструмент. Сюда входит шланг диаметром 6 миллиметров и длиной до 1 метра, груша или шприц для откачивания, ключ на 8 и тара для старой жидкости. Также рекомендуется установить машину на смотровую яму или подъемник. Обязательным этапом идет осмотр тормозной системы на наличие дефектов и протечек. Следуйте по инструкции:

Проверьте трубки, манжеты и прочие сменные элементы. Их необходимо менять каждые 100 тысяч километров.
Оцените состояние бачка, трубопровода и мест соединения. Попросите помощника нажимать в это время педаль тормоза 4-5 раз, после чего удерживать ее. Проверка всех деталей будет намного эффективнее, если на систему будет действовать давление.

Менять жидкость при наличии малейших протечек строго запрещено. В первую очередь, конечно же, необходимо устранить любые проблемы с герметичностью. Только после этого можно заливать новый состав.

Обязательные проверки

За исключением каждых 60000 километров пробега, когда производится замена ремня ГРМ и натяжных роликов, необходим осмотр уже установленного ремня на предмет трещин и дефектов, а также проверка его натяжения, в противном случае, производится замена необходимого расходника. Впрочем, даже если до достижения 60000 пробега ремень уже вызывает опасения, его замену стоит произвести раньше.

Помимо этого, в список работ включается проверка ремня вспомогательных агрегатов каждые 60 тысяч с целью выявления возможных дефектов. С периодичностью 15, 30 и 60000 км пробега система двигателя подвергается компьютерной диагностике, а также проводится визуальный осмотр всех патрубков, соединений и прокладок, которые отвечают за герметичность различных жидкостных узлов и систем.

Трансмиссия также подвергается проверке. В первую очередь каждые 60000 километров проверяется уровень трансмиссионного масла. Каждые 105000 оно подлежит полной замене. В список работ включена обязательная проверка ходовой части Рено Логан: при езде по плохим дорогам, интервал производитель рекомендует сокращать, а каждые 60 тысяч производить замену целого ряда несущих шарниров и втулок.

Каждые 60 тысяч километров производятся обязательные работы по проверке тормозных колодок и их очистки от пыли и нагара, которые образовались с течением времени. Кроме того, каждые 105000 км обязательной процедурой является диагностика тормозных цилиндров на предмет утечек и потери герметичности.

Регламент замены

Сначала давайте обратимся непосредственно к техническому руководству автомобиля. Производитель дает рекомендации по замене каждые 90 тысяч километров пробега, однако это актуальное число для машин, которым еще нет 5-6 лет. Для более старых моделей замену следует проводить каждые 50-70 тысяч пробега. Это обусловлено тем, что по мере износа тормозная система требует более частой замены жидкости, чтобы сохранять эффективность своей работы. Данные актуальны для любых «Логан», независимо от мотора (1,4 или 1,6 литра).

К сожалению, проверить состояние жидкости будет проблематично. Визуально трудно сказать, насколько старый состав и можно ли его использовать. Потемнение необязательно свидетельствует о его выработке, как это происходит с моторным маслом. Достоверный способ узнать качество «тормозухи» – использовать специализированный тестер. Он определяет процент содержания влаги в составе. Визуально выглядит как большой фломастер со световыми индикаторами на корпусе. Достаточно опустить один его конец в смазку и проверить, какие индикаторы загорелись. Проблема в том, что такие тестеры имеются далеко не на каждом СТО.

Более доступный способ – специальные тестовые полоски. Их опускают в бак с тормозной жидкостью, а после химической реакции они изменяют цвет. Далее цвет полоски сравнивается с контрольными значениями, после чего делают вывод о состоянии состава. Найти такие индикаторные полоски можно в большинстве автомобильных магазинов, а цена на них достаточно скромная

В остальном рекомендуем обращать внимание на поведение машины, чтобы вовремя определить выработку тормозной жидкости

Как заменить?

Здесь мы обсудим несложный алгоритм манипуляций, направленных на успешную замену рассматриваемой смазки.

Начинаем установкой авто Рено Логан над ямой или традиционным вывешиванием посредством подъемного устройства. Это избавит от необходимости снятия тяжелых колес.
Под капотом Рено Логан отыскиваем пробку на бачке главного цилиндра тормозных контуров автомобиля и немедленно ее откручиваем.
Активируем ручник.
На оси кормы у барабанного механизма тормоза обнаруживаем колпачок на патрубке.
Предварительно очистив эти компоненты, отвинчиваем данный запорный элемент. Затем соединяем отрезок резинового шланга соответствующего диаметра с «оголенным» концом патрубка контура. Второй край шлангового отрезка опускаем в подходящую емкость (именно пустую).
Перемещаемся в салон и с усилием производим 5 или 6 нажатий на тормозную педаль с обязательным последующим ее удержанием в нажатой позиции.
Появляется помощник и на тормозном механизме откручивает на пол оборота винты клапанов для сброса воздуха. Жидкость вытекает в емкость до момента полного своего исчезновения из трубопровода. «Запорный» элемент контура закручивает все тот же помощник.
Воспользовавшись данным принципом, производим слив смазки в оставшихся трех механизмах тормозов Рено Логан.
Когда отработавшая смазка полностью слита, выполняем заливку нового вещества.
Прокачку тормозных контуров выполняем согласно общеизвестному алгоритму, не забывая о периодическом пополнении уровня в бачке для предотвращения попадания в систему воздушной пробки.
Работоспособность тормозного узла Renault Logan проверяем посредством тестовой поездки.

Как выполнить замену

Для работ вам понадобится помощник. Прокачка тормозов должна производиться строго в определенной последовательности: сзади (право), спереди (лево), сзади (лево) и спереди (право). Как видно, соблюдается правило перекрестия. Подготовив автомобиль и инструмент, начните работы:

Выкачайте половину от имеющейся жидкости в расширительном бачке. Долейте новую жидкость до верхней кромки.
Зафиксируйте автомобиль при помощи ручника и подставьте подпорки под задние колеса.
Вычистите от загрязнений выпускные клапаны и снимите колпачки, которые установлены на цилиндрах колес (передние, после задние).
Натяните подготовленный шланг на выпускной клапан системы, располагающийся справа сзади, а второй конец шланги опустите в тару для слива.
Дайте команду напарнику нажать 4-6 раз педаль тормоза. Между нажатиями следует делать паузу в 1-2 секунды. В последнем заходе педаль не отпускать и держать нажатой.
Открутите клапан на 3/4 и дождитесь, пока жидкость сольется. После этого закрутите его обратно и снимите шланг.
Параллельно сливу контролируйте уровень в бачке. Он не должен понижаться ниже отметки MIN.
Выполните аналогичные действия для других колес по вышеописанной последовательности, не забывая доливать новую тормозную жидкость в бачок.
Действия повторяются до тех пор, пока из выпускного клапана не начнет течь новая «тормозуха». Вы поймете это по цвету.
Установите колпачки клапанов на место и долейте уровень жидкости в бачке чуть ниже отметки MAX.

Если четко контролировать процесс, то проблем возникнуть не должно. Главная опасность – появление воздушной пробки. Чтобы этого не допустить, уровень жидкости в баке не должен опускаться ниже отметки MIN с учетом полной герметичности трубок.

Можно сменить тормозную жидкость и самостоятельно. Эта методика предполагает использование 4 трубок и одновременное открытие всех клапанов. После этого нужно доливать состав в бак и контролировать слив отработки. Как только из клапанов начнет поступать новый состав, их поочередно закрывают.
