Функции амортизаторов
Подвеска автомобиля включает десятки различных компонентов. Если говорить конкретно об амортизаторах, то эти элементы выполняют несколько важных функций, среди которых:
- Обеспечение сцепления с дорогой. При ускорении или торможении за счет инерции колеса автомобиля стремятся оторваться от дорожного покрытия. Это может привести к частичной или полной потере управляемости. Амортизаторы оказывают давление на колеса, прижимая их к дорожному полотну, в том числе во время выполнения маневров.
- Повышение комфортабельности. Жесткость машины напрямую зависит от настройки и типа амортизаторов. Если они работают неправильно, то автомобиль будет чувствоваться слишком мягко или, наоборот, станет излишне жестким. Только исправные амортизаторы обеспечат должный уровень жесткости.
- Защита конструкции. Постоянные вибрации и ударные нагрузки опасны для любых механизмов и существенно сокращают их срок службы. Амортизаторы смягчают удары и делают попадание в ямы и колдобины менее опасным для автомобиля.
- Безопасность вождения. Как показывают исследования, изношенные амортизаторы в среднем увеличивают тормозной путь автомобиля на 11,8%.
Принцип действия классических моделей достаточно прост. Когда колеблющаяся подвеска приводит в движение шток амортизатора, поршень сжимает масло в напорном цилиндре. В результате этого, масло продавливается через мелкие отверстия (жиклеры) в пространство за поршнем. Ограниченная пропускная способность жиклеров приводит к тому, что движение поршня замедляется, уменьшая колебания подвески.
Качественные аналоги и их стоимость
Оригинальные амортизаторы легко найти и приобрести, но далеко не всегда установка таких изделий является наилучшим решением.
На рынке есть достаточное количество аналогов, которые могут превосходить заводские изделия по качеству, и по стоимости обойтись значительно дешевле. К такой категории запчастей для автомобиля Рено Логан относятся:
- Каяба – KYB338759. Двухтрубный передний амортизатор.
- Asam – 32703. Передний амортизатор повышенной жесткости.
- HOLA – 338713. Передние амортизаторные стойки, которые идеально подходят для установки на Рено Логан 2007 – 2010 годов выпуска.
- BILSTEIN – 19122472. Газовый амортизатор для задней подвески.
- FENOX – А220004. Задняя стойка Рено Логан.
Каждая из перечисленных стоек может устанавливаться на Рено Логан без каких-либо доработок (являются полными аналогами).

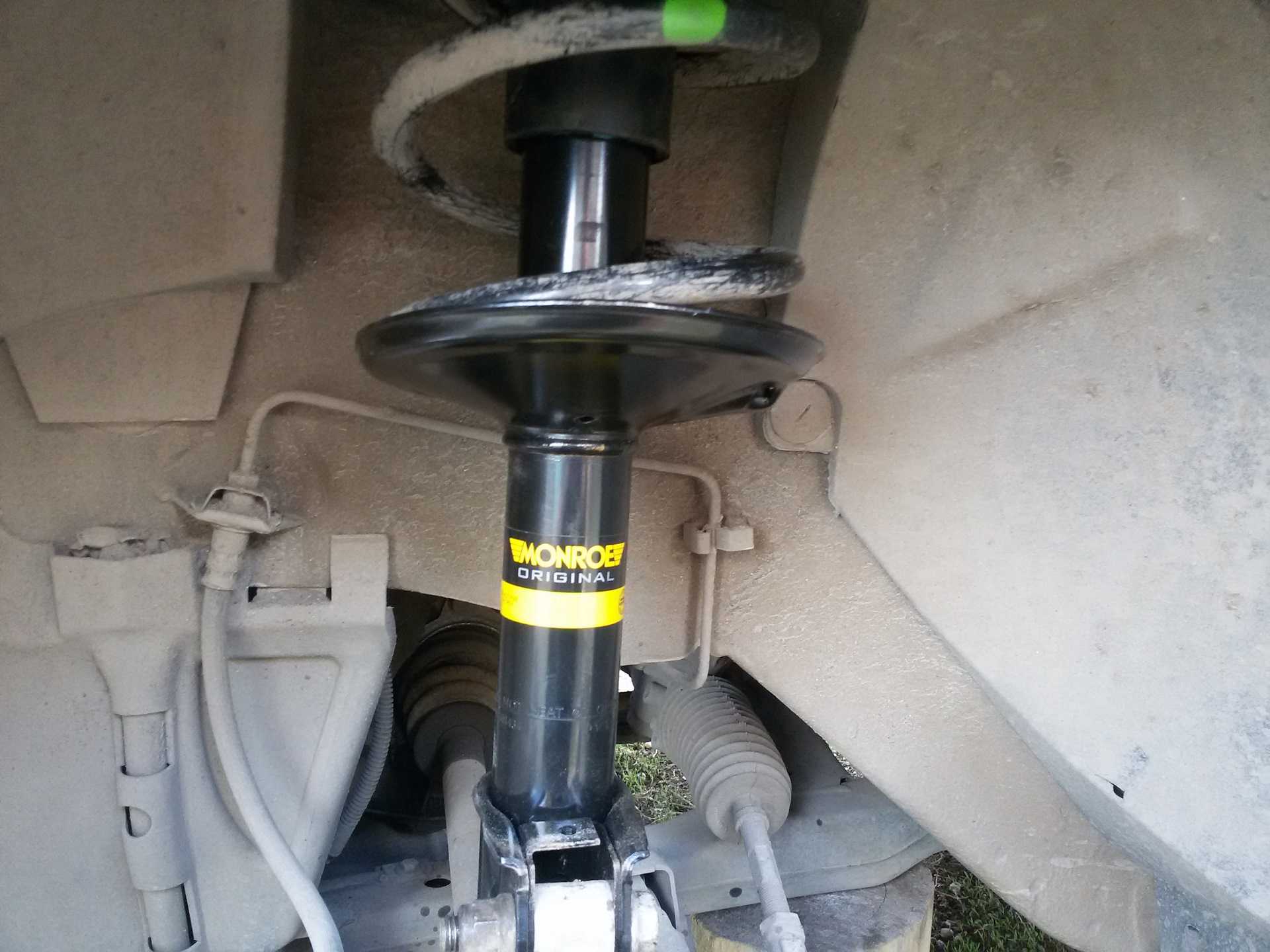

Как поменять передние амортизаторы RenaultLogan
Процесс замены передних амортизаторов не сложнее ремонта задней подвески, но следует учитывать тот факт, что при выполнении подобных работ могут быть нарушены углы схода и развала передних колес.
Пошагово процесс установки новых стоек может выглядеть следующим образом:
- Открыть капот и удалить гайку, располагающуюся выше опорного подшипника.
- Удалить верхнюю чашку опорного подшипника.
- Снять колесо, со стороны, где планируется замена стойки.
- Поддомкратить машину.
- Снять болты, удерживающие стойку на поворотном кулаке.
- Снять амортизатор в сборе.
Если новая деталь поставляется вместе с пружиной, то можно приступить к сборке узла в обратном снятию порядке. В противном случае, необходимо разобрать стойку, как было описано выше.
Замена задних амортизаторов рено сандеро своими руками
Амортизатор снимаем при потере им рабочих свойств, разрушении или сильном износе сайлент-блока нижнего крепления, выходе из строя резиновых подушек верхнего крепления, чехла или буфера хода сжатия амортизатора. Чтобы рабочие характеристики левого и правого амортизаторов не различались, заменять следует оба амортизатора. Работу выполняем на ровной горизонтальной площадке или смотровой канаве.
Во избежание повреждения шлангов тормозных механизмов задних колес не снимайте одновременно два амортизатора при вывешенной задней части автомобиля. Работа показана на левом амортизаторе, правый снимается аналогично. Открыв крышку багажника (автомобиль Logan)…
…приподнимаем обивку колесной арки. Открыв дверь багажного отделения (автомобили Sandero и Sandero Stepway)…
…и верхнюю резиновую подушку крепления штока.
Замена радиатора печки киа рио
Замена радиатора кондиционера форд мондео 4
Как снять тнвд с опель астра
Замена ламп подсветки номера киа оптима 2019
- Углы установки колес киа соренто 2014
Методы самостоятельной диагностики
Проверка амортизаторов в гараже может быть проведена с использованием нескольких методик. Первая – элементарный визуальный осмотр. При обнаружении масляных потеков их необходимо удалить и проверить состояние через пару дней. Если масло снова появилось, то нарушена герметичность и амортизаторы нуждаются в ремонте или замене. Очаги коррозии – еще одна серьезная проблема. Если процесс только начался, то тщательная чистка может спасти металл. В ином случае придется раскошелиться на новые амортизаторы. К сожалению, такой осмотр не позволяет выявить износа или поломки внутренних компонентов конструкции.
Второй метод – раскачка автомобиля в гараже. Необходимо «навалиться» на одно из колес машины и попытаться раскачать авто. Если амортизатор исправен, то кузов после 1-2 плавных колебаний вернется в состояние покоя. Если отдача слишком большая и резкая, то стойка нерабочая. Отсутствие колебаний говорит о заклинивании. Таким образом, поочередно расшатывая машину с разных сторон можно выявить неисправные амортизаторы.
Последнее, что вы можете со своей стороны, – провести тщательный тест-драйв. Он окончательно поможет диагностировать поломку амортизатора. Для проверки достаточно выполнить несколько простых упражнений: змейку, разгон и торможение. Не стоит разгоняться до заоблачных скоростей в 100-120 километров в час. Вполне хватит 60 километров
Обратите внимание на следующие характерные признаки:
- рыскание авто по неровностям;
- раскачивание кузова;
- нечеткое реагирование руля;
- появление дребезжащего стука при прохождении неровностей.
Если все это наблюдается, проблема явно в подвеске. Можете обратиться в сервисный центр для точной диагностики, а если уверены на все 100%, поменяйте амортизаторы.
Также имеется еще один менее популярный метод. При работе амортизаторы достаточно сильно нагреваются. После поездки вы можете проверить каждый из них на нагрев. Если конкретный амортизатор будет холодным, то он не выполнял амортизацию и не нагревался. Естественно, стопроцентной гарантии эта методика не дает, поэтому может использоваться больше для подтверждения ваших выводов относительно работоспособности амортизаторов.
Оптимальный вариант – использовать специальный диагностический стенд
Обратите внимание, что на точность показаний влияет давление в шинах, отклонения от прямой линии на стенде и исправность ручника. На некоторых СТО механики используют эти нюансы, чтобы «развести» водителей на ремонт
Езда на сломанных амортизаторах опасна, поскольку страдают сайлент-блоки, рычаги, шаровые, но говоря об опасности попасть в дорожно-транспортное происшествие
Как поменять рычаг?
Еще один распространенный признак поломки этого узла подвески – посторонние шумы
В этом случае обратите внимание на следующие причины:
- В амортизаторе недостаточное количество смазывающей жидкости. В связи с этим, тут может быть утеряна целостность сальника. Здесь достаточно будет беглого внешнего осмотра на предмет выявления масла на поверхности амортизатора.
- Внутренние повреждения конструкции.
- Деформация, видоизменение или повреждение внешней части детали: самой пружины или стрежня.
- Потеря необходимого уровня фиксации на подвеске. Проверьте, все ли элементы закреплены качественно. В противном случае, выполните перетяжку крепежных элементов.
- Износ элементов подвески достиг критической стадии, когда они не справляются с подаваемой нагрузкой. Единственное решение в такой ситуации – немедленная замена.
Как и любая другая автозапчасть, амортизаторы имеют ряд факторов, которые так или иначе оказывают влияние на их износ. Среди наиболее распространенных:
- Состояние дорожного полотна, по которому перемещается автомобиль.
- Стиль вождения владельца автомобиля.
- Погодные условия и в целом наличие и частота осадков, выпадающих в регионе проживания владельца авто.
Следовательно, чем лучшими являются условия эксплуатации, тем дольше прослужат задние стойки Рено Логан. Однако современные реалии состояния дорог в большинстве регионов нашей Необъятной говорят об обратном. Качество дороги оставляет желать лучшего, поэтому оптимальным сроком до замены задних амортизаторов будет 30-35 тыс. км. Если же вы – аккуратный водитель, а дороги в вашем городе – как в лучших примерах из Европы, то смело двигайте ползунок срока до 50-60 тыс. км.
Также для проведения таких работ потребуются следующие инструменты:
- Набор накидных и рожковых ключей.
- Шестигранник — звёздочка на «6».
- Смазка WD-40 или жидкий ключ.
- Стяжки для пружин.
Имея такой небольшой набор инструментов, можно без труда заменить стойки.
Инструмент:
- Вороток под торцевую насадку
- Насадка на вороток 16 мм
- Насадка на вороток 17 мм
- Насадка на вороток 18 мм
- Гаечный ключ накидной изогнутый 16 мм
- Гаечный ключ рожковый 6 мм
- Динамометрический ключ
- Домкрат
- Башмаки (2 шт.)
- Опорные стойки
Детали и расходники:
- Амортизаторы задней подвески RENAULT 6001547072 (2 шт.)
- Буфер сжатия
- Защитный кожух штока амортизатора
- Резиновые подушки амортизатора
Амортизаторы необходимо заменять парами. При этом процесс замены происходит поочередно. Нельзя снимать разу два амортизатора, это может привести к слишком низкому опусканию балки задней подвески и повреждению трубопроводов тормозной системы.
1. Включаем переднюю передачу и устанавливаем под передние колеса противооткатные упоры (башмаки).
2. При помощи домкрата поднимаем задние колеса автомобиля и устанавливаем заднюю часть автомобиля на крепкие опорные стойки.
Не устанавливайте опоры под балку задней подвески. При снятии амортизаторов подвеска должна быть разгружена.
3. Открываем багажник.
4. Снимаем боковые обивки багажника.
5. Удерживая ключом шток амортизатора от проворачивания, откручиваем гайку крепления штока.
6. Снимаем со штока шайбу.
7. Здесь же снимаем резиновую подушку.
8. Откручиваем и вынимаем болт крепления амортизатора к рычагу задней подвески.
9. Извлекаем амортизатор из его гнезд крепления.
10. Снимаем со штока амортизатора нижнюю резиновую подушку и распорную втулку.
11. Вынимаем из подушки распорную втулку.
12. Снимаем со штока шайбу.
13. После этого со штока амортизатора снимаем резиновый защитный чехол и буфер хода сжатия.
14. Отделяем защитный чехол от буфера хода сжатия.
Замена заднего амортизатора рено сандеро степвей
Пружины снимаем при их замене, замене резиновых прокладок пружин, снятии балки задней подвески, а также при демонтаже всей системы выпуска отработавших газов (левую пружину). Работу выполняем на смотровой канаве или эстакаде.
Тянем вниз отрезок трубы, отжимая рычаг балки, и вынимаем пружину. Снимаем нижнюю и верхнюю прокладки пружины. Верхняя прокладка пружины обычно прилипает к кузову. Убеждаемся в отсутствии деформаций и разрывов на прокладках. Перед монтажом пружины устанавливаем на нее верхнюю прокладку так…
…чтобы конец верхнего витка пружины уперся в уступ прокладки. Затем, чтобы верхняя прокладка не сдвинулась при монтаже пружины, прикрепляем ее к пружине скотчем или изоляционной лентой. Устанавливаем нижнюю прокладку пружины на выступ кронштейна рычага так, чтобы…
…штифт прокладки вошел в отверстие кронштейна (для наглядности показано на снятой балке).
Монтируем пружину так, чтобы конец ее нижнего витка уперся в уступ прокладки (для наглядности показано на снятой прокладке). Отведя рычаг балки вниз, надеваем верхний конец пружины с прокладкой на выступ кронштейна кузова. Дальнейшую сборку задней подвески проводим в обратной последовательности.
Неисправность амортизатора определяется по раскачиванию автомобиля по инерции после проезда препятствия. Если автомобиль раскачивается два или три раза до стабилизации, амортизатор необходимо заменить. Если пробой (удар рычага подвески по отбойнику на кузове) одной стороны случается чаще, чем другой, снимите цилиндрическую пружину и сравните ее длину в свободном состоянии с длиной новой пружины. Если длины пружин различны или если на витках пружины видны следы от соударений витков, замените обе пружины.
| Моменты затяжки | |
| Болты нижнего крепления амортизатора | 105 Нм |
| Гайки верхнего крепления амортизаторов | 21 Нм |
• При снятии отметьте цвета маркировки пружин, чтобы не перепутать их при установке.
• Во избежание асимметрии подвески заменяйте амортизаторы на одной оси парой.
• Для предотвращения повреждений деталей задней подвески (сайлент-блоков, тормозных шлангов и т.д.) не снимайте одновременно оба амортизатора. Снимайте их поочередно.
• Чтобы не допустить деформации, не используйте балку задней подвески в качестве опоры для подъема автомобиля.
• Установите автомобиль на двухстоечный подъемник.
• Частично снимите облицовку задней колесной арки.
• Снимите (на автомобиле, стоящем на колесах):
• Снимите в багажнике на автомобиле, стоящем на колесах:
• Установите приспособление гидравлический домкрат с подкладкой в упор под заднюю подвеску в зоне амортизатора.
— болт (5) нижнего крепления амортизатора,
— пружину амортизаторной стойки.
• Повторите операцию с другой стороны автомобиля.
Проверка амортизатора ограничивается следующим:
• Проверьте состояние корпуса амортизатора и его герметичность. Амортизатор ремонтируется и его, при необходимости, можно отремонтировать или заменить, если он неисправен. • Проверьте состояние болтов крепления и их резьбу. Замените или отремонтируйте их в случае неисправности. • Закрепите в тиски проушину нижнего крепления амортизатора. • Тягу амортизатора вытяните вверх полностью, потом медленно утопите вниз, чтобы она ушла в корпус до упора. • Выполнив эту операцию примерно 6 — 8 раз, вы определите исправность амортизатора — шток должен ходить в обоих направлениях без рывков и заеданий с определенным усилием. • Проверьте состояние резиновых втулок. Замените втулки, при необходимости.
ВНИМАНИЕ: Визуально определяемая протечка амортизатора указывает на его повреждение. Шум при работе также указывает на неисправность узла
Если оба из этих повреждений очевидны, амортизаторы необходимо заменить.
• Обязательно замените самостопорящуюся гайку верхнего крепления амортизатора.
Примечание: Окончательная затяжка креплений амортизатора производится только когда автомобиль стоит на колесах.
— болт нижнего крепления амортизатора.
• Установите головку амортизатора в гнездо.
• Опустите подъемник и поставьте автомобиль на колеса.
• Совместите головку амортизатора с отверстием в багажном отделении.
— новую гайку верхнего крепления амортизатора.
• Повторите операцию с другой стороны автомобиля.
• Затяните требуемым моментом:
— болты нижнего крепления амортизатора (105 Нм) с установленным гидравлическим домкратом,
— гайки верхнего крепления амортизаторов (21 Нм), удерживая головки болтов на автомобиле, стоящем на колесах.
• Установите облицовку колесной арки в багажном отделении.
Процесс замены задних стоек на Renault Logan
Задний амортизатор Логан – не слишком сложная в плане замены деталь. При малейшем намеке на неисправность или поломку, конечно же, необходимо выполнить замену. Мы подготовили для вас подробное руководство, согласно которому вы без труда справитесь с заменой самостоятельно:
- Первым делом установите автомобиль над смотровой ямой. Используйте домкрат, чтобы поднять задние колеса.
- На защитной арке, расположенной сзади, находится защитный кожух. Его необходимо демонтировать.
- Штока амортизатора крепится специальной гайкой. Используйте ключ на 16, чтобы снять данные защитный элемент. После этого у вас получится снять шайбу.
- Подымите автомобиль еще на несколько сантиметров. Аккурат под фиксатором амортизатора расположен болт фиксации. Сняв его, получится снять последний защитный элемент – опору амортизатора.
- Распорная втулка и резиновая подушка, расположенная аккурат под штоком, снимается очень просто после отвинчивания всех вышеописанных крепежей.
- Затем предстоит снять шайбу и буфер, который расположен прямо около защитного кожуха.
- За ними находится защитный колпак. Не удивляйтесь, ведь амортизатор – важная деталь подвески, поэтому она неспроста защищена целым рядом защитных элементов.
- Замените амортизатор и выполните описанные в этой главе пункте в обратном порядке для монтажа.
Как видим, замена производится проще простого. Следуя рекомендациям, которые мы собрали в этом материале, с большой долей вероятностью вы выполните ремонт быстро и качественно.
