Зеркало на рено дастер установка - Установка зеркала заднего вида с видеорегистратором… китайцы, такие китайцы…

Характеристики зеркал с видеорегистратором, на которые следует обратить внимание

Современный рынок автомобильной продукции предлагает довольно широкий выбор автомобильных зеркал с видеорегистратором и камерой заднего хода, а также множество других «примочек». Поэтому неудивительно, что нам трудно выбрать конкретное устройство.

Давайте рассмотрим основные характеристики, на которые следует обратить внимание при выборе автомобильного зеркала DVR:

Разрешение камеры. Большинство моделей имеют разрешение видео не менее 720×480 пикселей (480p) и максимальное разрешение 1920×1080 (FullHD или 1080p). Чем выше разрешение, тем лучше качество. Эффект экстраполяции значительно улучшает качество видео.
Формат записи видео — AVI или MPEG (он же MP4). Эти форматы читаются на большинстве современных устройств — от смартфонов до телевизоров.
Широкий угол обзора

Мы рекомендуем обратить внимание на видеорегистраторы с углом обзора не менее 120 градусов по диагонали.
Частота кадров должна составлять не менее 25 кадров в секунду. Более низкая частота кадров приведет к рывкам при воспроизведении видео.
Датчик удара со встроенной функцией контроля парковки активирует камеру, если, например, кто-то «врежется» в ваш автомобиль на парковке.
Задняя камера также оснащена функцией помощи при парковке, облегчающей обнаружение водителя при включении задней передачи.
Возможность съемки в ночное время.

Кроме того, большинство моделей зеркал-регистраторов оснащены собственным аккумулятором, что обеспечивает бесперебойную работу устройства даже при выключенном двигателе. Чем выше емкость встроенного аккумулятора, тем дольше будет время автономной работы диктофона.

Настройка и управление устройством Jansite

Янсит — очень универсальное устройство. Она включает в себя:

накладка на зеркало заднего вида в виде дисплея;
видеомагнитофон;
камера заднего хода.

Передняя камера имеет обзор 170°, парковочная камера — 140°. Данные с обеих камер отображаются на зеркале дисплея. Качество изображения — Full HD 1080p. Устройство обладает возможностями фото- и видеосъемки. Записи сохраняются на карте памяти с максимальной емкостью 32 Гб.

Крышка-монитор со встроенной фронтальной камерой должна быть прикреплена к зеркалу заднего вида с помощью специальных резинок. Парковочная камера установлена под задним бампером. Встроенного аккумулятора устройства хватает всего на час, поэтому следует позаботиться о подключении его к сети автомобиля. Питание можно получать от прикуривателя через USB-кабель или от лампы через скрытые под обивкой автомобиля провода.

Передняя камера включается автоматически при включении автомобиля. На дисплее появится изображение, и начнется запись. Экран гаснет через несколько минут, а красный светодиод мигает, указывая на то, что идет запись. При включении задней передачи парковочная камера активируется автоматически.

На специальной накладке под дисплеем слева направо расположены 6 командных кнопок для ручной настройки параметров съемки:

Вкл, Выкл, Сброс.
Меню.
Яркость и контрастность изображения.
Перемещение назад по пунктам меню.
Перемещение вперед по пунктам меню.
Подтвердите параметры меню.

Нажмите вторую клавишу, чтобы войти в контекстное меню и выбрать интересующую вас опцию. На дисплее появляется несколько пунктов, каждый из которых имеет небольшую группу функций. В первом пункте контекстного меню можно выбрать формат и качество записи, переключаться между двумя камерами и просматривать уже записанное видео. Второй пункт используется для выбора формата фотографии.

Далее выбирается циклическая продолжительность записи. В четвертом пункте отображается обнаружение движения. В пятом и шестом пункте выбираются параметры и качество изображения. Перемещайтесь между опциями с помощью специальных кнопок управления. После выбора нужной подпункта нажмите кнопку OK.

Схема подключения камеры заднего вида к зеркалу

Основные особенности схемы подключения в целом мы уже описали выше. Подробнее можно посмотреть на картинке ниже.

Сигнал от камеры подключается непосредственно к автозеркалу на соответствующий видеовход. Существуют модели с двумя входами, которые могут использоваться для подключения сразу двух видеокамер, включая переднюю. Второй вход может также использоваться для отображения видеосигнала подходящего формата от любого другого источника.

На зеркало и видеокамеру подаётся питающее напряжение. В зависимости от вида изделий тут возможно несколько схем подключения. Существуют камеры с разным количеством выводов — от 3 до 6. На приведенной выше схеме используется отдельный управляющий провод, который подсоединяется к питанию заднего света. В этом случае основной питающий вход камеры может подключаться напрямую к бортовой сети.

Другой способ используется, если отдельного управляющего входа у видеокамеры нет. В этом случае основное питание подаётся непосредственно с заднего света. Это обеспечивает подачу видеосигнала на автозеркало только при движении назад.

Наконец, существуют различные схемы подключения в зависимости от вида используемого зеркала. Для активации изображения здесь тоже может быть задействован сигнал с задних фонарей. Другой вариант — если картинка запускается при подаче её непосредственно с видеокамеры. В таком случае использование отдельного управляющего провода не требуется.

Настройка камеры с зеркалом

После установки и соединения оборудования желательно провести его настройку. Алгоритмы могут существенно различаться в зависимости от вида используемых моделей. Поэтому упомянем только о самом основном нюансе — использовании отображаемой на мониторе масштабной сетки.

Одно из последних новшеств в электронных приборах для автомобилей — видеорегистратор-зеркало. Это удобный прибор, выполняющий несколько функций. Он укомплектован различными датчиками, которые в точности выполняют свои функции при покупке качественного устройства. Если куплен видеорегистратор-зеркало, инструкция читается в первую очередь, чтобы пользователь понимал, как настраивать прибор, по каким этапам установить его на лобовое стекло.

Особенности крепления

Сразу после покупки требуется проверить содержимое коробки. Внутри должны находиться элементы для крепления. Фиксацию осуществляют по правилам:

снимают обычное зеркало, но оставляют кронштейн;
подстраивают камеру на верхней части лобового стекла;
устанавливают ракурс камеры.

Как только удалось закрепить основную конструкцию, приступают к фиксации задней камеры. Ее нужно устанавливать по инструкции:

С багажника снимают накладку.
Убирают лампочку, подсвечивающую номера.
Оставляют пометку для будущего прикрепления камеры.
Фиксируют при помощи скотча, который расположен в упаковке.
Вырезают отверстия, к которым будут крепиться саморезы.
Устанавливают шурупы отвертками с передней и задней стороны.
Проводят кабель, если для него нет места, вырезают отверстие ножом.
Устанавливают подсветку для номеров обратно.
Фиксируют кабель изолентой, чтобы он не мешался, не свисал.
Устанавливают панель багажника на обратное место.

Если установить требующуюся конструкцию затруднительно, номера можно передвинуть немного ниже. Тогда камера будет осуществлять съемку под правильным углом.

Крепление к лобовому стеклу

Подключение и настройка видеорегистратора-зеркала своими руками пошагово

После первоначальной фиксации требуется выяснить, как настроить зеркало-регистратор, чтобы оно начало работать. Когда произошло подключение к сети питания, переходят к следующим пошаговым действиям в соответствии с инструкцией по эксплуатации:

кликают на клавишу «Вкл/Выкл», удерживая ее 3-5 секунд до того момента, пока не будет произведено включение или выключение;
так как в аппарат начало поступать питание, экран включается, поэтому на кнопку больше нажимать не требуется;
ожидают появления основного меню, где регулируют дальнейшие настройки.

Этими действиями можно включить устройство, далее приступают к непосредственным настройкам:

Нажимают на кнопку «Меню», затем кликают на клавишу «Настройки системы».
Просматривают открывшееся окошко, где находят различные виды ползунков для регулировки функций.
Если настройка находится немного ниже или по бокам, последовательно нажимают на клавиши «вверх, вниз», «влево, вправо».

После настроек нажимают на «Запись» или «Сохранить». Это поможет подтвердить изменения, привести их в действие.

Благодаря изменению настроек регулируют опции:

качество и разрешение видеозаписи;
цикличность записи;
цветовой диапазон, баланс оттенков;
включение, выключение звука;
коррекция даты, времени, языка;
автоматическое подключение при заведении машины;
форматирование SD карты памяти.

Если произошел сбой, можно воспользоваться сбросом до заводских настроек.

Выполнение настроек нужно делать в спокойной обстановке, до начала движения

Основные режимы работы

Перед покупкой читают руководство по эксплуатации. В нем описано, через какие режимы осуществляется работа устройства.

Автоматический. То есть аппарат подключается сразу же, когда была заведена машина. Экран загорается, начинается запись. Это удобно для пользователей, которые забывают нажать на кнопку включения.
Запись во время движения. Как только машина начинает двигаться, формируется видеоизображение. Если она включена, но стоит на парковке, опция отключается.
Запись на парковке. Пользователь сможет получить видео даже в том случае, если автомобиль припаркован и не работает.
Беспрерывная съемка (цикличная). Камера фиксирует все моменты, перенося их на флеш-карту. Затем автомобилист может извлечь ее, чтобы получить информацию. При завершении памяти данные полностью стирают, чтобы записывать новое изображение.
Съемка. Первоначально устанавливают период, в течение которого осуществляется запись. Если время завершается, она начинается повторно, перемещая видео на уже имеющиеся файлы. Это позволяет сохранить свободный объем на карте памяти.

Чаще всего выбирают цикличную запись. В этом случае каждое новое видео записывается поверх самого старого на карте памяти. При использовании microSD, объемом порядка 16 Гб, в любой момент времени на флешке будет записано примерно 2 последних часа.

Прежде чем осуществить покупку, требуется внимательно изучить режимы. Так клиенту будет понятно, стоит ли покупать прибор.

Осуществление съемки

Как правильно вставить карту памяти

Прежде чем разбираться, как правильно настроить видеорегистратор-зеркало, требуется подготовить его к работе. В первую очередь нужна флеш-карта, на которой будет записываться информация. Вставляют ее по последовательным этапам:

нажимают на кнопку для извлечения карты памяти, если в разъеме стоит другая флешка (без нажатия на кнопку доставать карту не рекомендуется, это приведет в негодность механизм);
устраняют карту из емкости, слегка подтягивая на себя;
требуется вставить новую флешку в разъем аккуратно, прижимая вовнутрь до щелчка.

Производить какие-либо настройки не требуется. Благодаря самостоятельным действиям аппарат подсоединяется к карте, чтобы передавать на нее информацию.

Для видеорегистраторов покупают microSD объемом 16-32 Гб, со скоростью записи class 10.

НАСТРОЙКИ СИСТЕМЫ

Кратковременно нажмите кнопку «меню», чтобы войти в раздел «настройки системы». В меню настроек, в левом верхнем углу должна находиться пиктограмма ползунков регулировки.

Для выбора пункта настроек используйте кнопки «вверх/влево» / «вниз/вправо», для изменения пункта нажмите кнопку «запись».

Разрешение записи видео: FHD (1920 x 1080) / HD (1280×720)Качество: Разрешение съемки фото: 8M / 5M / 3M / 2MЦиклическая запись: Длительностьзаписи видео: 3 мин. /2 мин./1мин. /Выкл.Баланс белого: Установка баланса освещенности: Авто / Дневной свет / Облачно / Вольфрам (лампа накаливания)/ЛюминесцентныйЭкспозиция: -3/-2/-1/0/1/2/3Детектор движения: Запись при обнаружении движения (изменении картинки):Вкл./Выкл.Запись: Запись звука:Вкл. /Выкл.Парковка монитор: (1280×720) Режимпарковки:Вкл./Выкл.G-сенсор: Акселерометр (датчик измерения ускорения / удара): Выкл. / высокий / средний / низкий Звук кнопок: Сигнал при нажатии кнопок: Вкл. / Выкл.WDR: Функция расширения динамического диапазона: Вкл./Выкл.Дата/время: Установка значения даты и времени.Авто выключение: Автоматическое выключение при бездействии (запись выключена): Выкл. / 10 сек / 20
сек/30 секЯзык: Выбор языка (один из 8): Русский / Английский / Турецкий / Немецкий / Польский / Испанский / Китайский /АрабскийЧастота сети: Частота бытовой сети освещения: 50Гц /60ГцВыключение экрана: Автоматическое выключение экрана при бездействии (отсутствие нажатий кнопок):Выкл. /30сек/1 мин /2минФормат: Форматирование карты памяти SD

(Внимание! Эта операция удалит все файлы на карте памяти).Сброс заводских настроек: Возврат к заводским настройкам зеркала видеорегистратора.Версия ПО: Текущая версия программного обеспечения устройства.

Для выхода из раздела «настройки системы» однократно нажмитекнопку «меню».

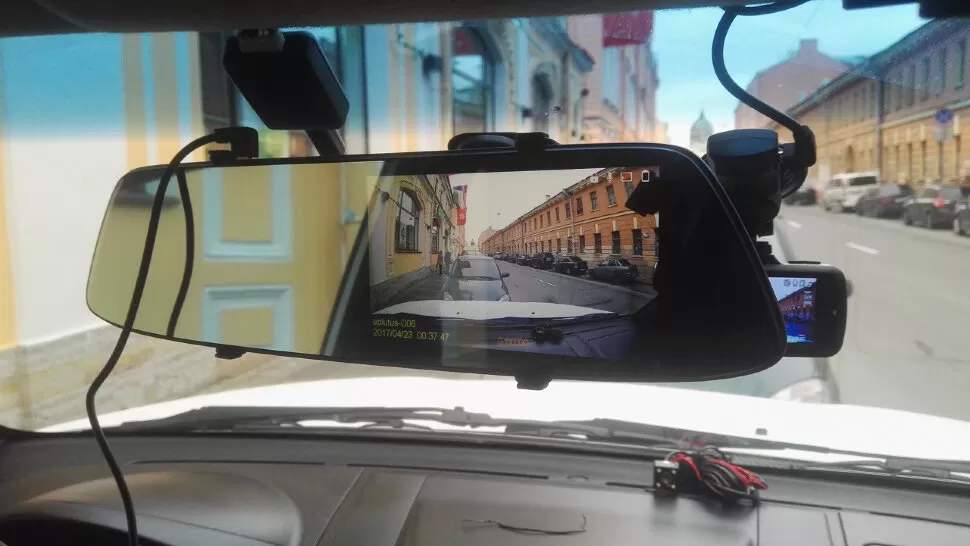

Установка зеркала и камеры заднего вида

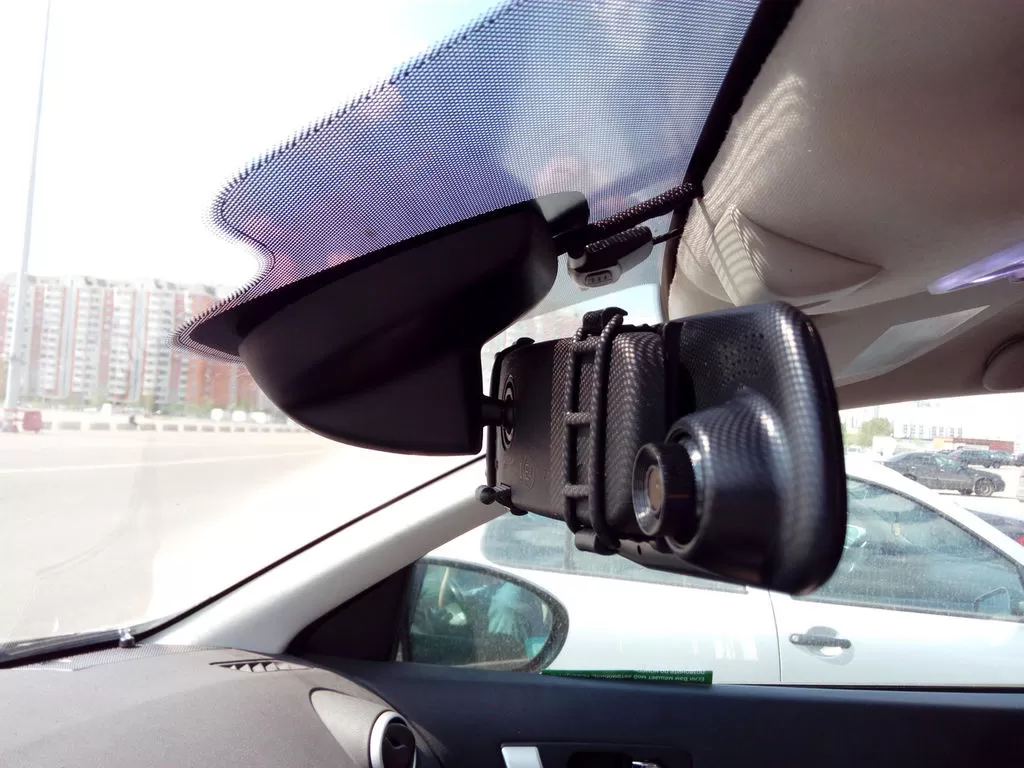

Регистратор закрепляется на штатном зеркале пластиковыми петлями и крепко на нем держится. Многие водители, ставя регистраторы, оставляют кабель питания просто висящим посередине салона. Мало того, что это неэстетично, но еще и увеличивает вероятность, случайно задев руками этот кабель, сорвать с крепления и повредить регистратор. Я спрятал провод под обшивку потолка, затем под декоративную накладку правой стойки и провел за «бардачком» к прикуривателю. Если кто боится повредить накладки, то можно воспользоваться небольшими креплениями с двусторонним скотчем и аккуратно закрепить на них кабель. В комплект они не входят, а прикупить их можно в компьютерных магазинах.

Выносную камеру я использовал в качестве парковочной: длины соединительного провода вполне хватило для установки за задним стеклом универсала. Хотя она водонепроницаемая, устанавливать снаружи я ее не стал, чтобы не забрызгивалась грязью и всегда была чистая. Питание взял от розетки в багажнике, а сигнальный кабель протащил под обивкой и накладками под дверями к правой передней стойке, где, как и кабель регистратора, пустил по стойке. В результате регистратор пишет с двух камер сразу почти круговой обзор – 310 градусов.

Плюсы:

качественная доставка, упаковано надежно;
простая установка без особенных настроек, не сложнее, чем сабвуфер, например;
зеркало с антибликом;
хорошее качество записи.

Минусы:

отсутствуют инфракрасные светодиоды на фронтальной камере.

Вывод: качественный регистратор за свои деньги.

Ссылка на товар: http://ali.pub/1fiu8

Видеорегистратор зеркало Vehicle Blackbox DVR Инструкция пользователя

Благодарим Вас за покупку Vehicle Blackbox DVR RM-16D – автомобильного зеркала-видеорегистратора. Данное руководство содержит полную инструкцию по использованию видеорегистратора Vehicle Blackbox DVR RM-16D, в том числе такие вещи, как функциональные возможности, настройки, рекомендации по установке, а также технические характеристики видеорегистратора.

Перед использованием видеорегистратора зеркала Vehicle Blackbox DVR, пожалуйста, внимательно ознакомьтесь с данным руководством.

Мы искренне надеемся, что наш продукт будет соответствовать всем Вашим требованиям и прослужит Вам долгое время.

Vehicle Blackbox DVR RM-16D – автомобильный видеорегистратор в форме зеркала заднего вида. Удобная система
креплений на основе резиновых держателей позволяет легко установить регистратор в автомобиле прямо на
штатное зеркало заднего вида

Регистратор абсолютно незаметен со стороны и не привлекает внимание,
поэтому нет необходимости регулярно его снимать, в отличие от традиционных моделей. Проверенная аппаратная платформа обеспечивает высокое качество съёмки в любых условиях, а ряд программных инноваций позволяет максимально облегчить эксплуатацию прибора.

Как подключить видеорегистратор

Существует несколько способов правильной установки видеорегистратора.

Длина кабеля позволяет проложить элемент под планками и крышками с выводом к гнезду прикуривателя или розетке. Для дальних поездок рекомендуется тройник с переключателями, позволяющий одновременно подключать к концентратору несколько устройств.

Самый простой и быстрый способ — это подключение через светильник. Просто снимите крышку, найдите «плюс». Самое главное — не перепутать ветвь с релейной ветвью. В противном случае запись будет производиться при каждом открытии двери. Поскольку лампа в салоне работает в основном под напряжением, видеорегистратор также активен.
Другой вариант того, как самостоятельно установить зеркало видеорегистратора, — подключить его к блоку предохранителей. Он расположен на нижней стороне передней или боковой панели. На крышке устройства имеется схема подключения. После выбора нужного компонента его вытаскивают, фиксируют красный провод устройства, вставляют деталь обратно. Минус относится к крепежному винту.

Установка зеркала видеорегистратора с камерой заднего вида и подключение

Комплектация зеркала-видеорегистратора включает: само зеркало-монитор со встроенной передней камерой, зарядное устройство от прикуривателя, камеру заднего вида, 5-метровый соединительный кабель, набор крепёжных элементов (рис. 1).

Рис. 1 – Комплектация зеркала-видеорегистратора

Если вы правильно выбрали зеркало, то быстро и без проблем зафиксируете его на штатном с помощью двух эластичных ремней. В противном случае придётся демонтировать старое зеркало и приобрести отдельное крепление для нового.

Как подключить питание

Как и обычный электроприбор, видеорегистратор можно подключить к бортовой сети в любом месте, соблюдая полярность и потребляемое устройством напряжение, которое обычно составляет 5 В.

В зависимости от марки и модели авто, часть его электроприборов находится под постоянным напряжением, а часть отключается вместе с зажиганием. Этот момент и обуславливает выбор провода, к которому вы подключаетесь.

Поставляемое в комплекте зарядное устройство обеспечивает питание от 12-вольтной сети автомобиля. При этом во многих моделях видеорегистраторов штекер прикуривателя оснащён преобразователем напряжения из 12 вольт бортовой сети в 5 вольт, потребляемых самой камерой. Поэтому если вы не сильны в электрике и не хотите покупать отдельный преобразователь, не стоит отрезать штекер зарядки – лучше приобрести дополнительное гнездо прикуривателя, которое и будет соединяться с нужным контактом. К тому же такая установка позволит сохранить видеорегистратор с камерой заднего вида в целостности на срок гарантийного обслуживания.

Перед началом работы по подключению гаджета снимите минусовую клему с АКБ.

К прикуривателю

Длина шнура зарядки позволяет проложить его под обшивкой крыши и накладками передней правой боковой стойки, а затем вывести непосредственно к прикуривателю или в бардачок с розеткой. Если вы регулярно используете прикуриватель для зарядки других устройств, рассмотрите такой вид разветвителя как тройник с выключателями – очень полезный при дальних поездках девайс.

При таком подключении активация записи происходит автоматически при запуске двигателя. После отключения зажигания прибор выключается. Но если видеорегистратор имеет встроенный аккумулятор и датчики движения, он может активировать запись и при выключенном двигателе.

К плафону освещения салона

Это самый короткий путь и простой способ. Понадобится только снять крышку плафона и найти плюсовой провод

При этом важно не перепутать его с тем, который идёт от реле, реагирующем на двери, иначе запись будет включаться при каждом их открывании

Так как в абсолютном большинстве случаев лампа салона находится под постоянным напряжением, видеорегистратор тоже будет постоянно активен.

К блоку с предохранителями

Обычно он расположен внизу передней или боковой части панели. На крышке блока есть схема расположения предохранителей электроприборов (рис 2). Выбрав подходящий, нужно вытащить его предохранитель, закрепить красный провод от гнезда прикуривателя на плюсовой клеме и вставить обратно (рис 3). Минусовой контакт – масса – идёт на крепёжный болт. (рис 4)

Рис. 2 – Схема расположения предохранителей электроприборов

Рис. 3 – Клемма

Рис. 4 – Минусовой контакт

При таком варианте подключения видеорегистратор будет включаться при подаче напряжения на выбранный вами электроприбор. Если же последний находится под постоянным напряжением, отключать регистратор нужно будет вручную.

К аккумулятору

Удачный способ питания видеорегистратора – отдельно выделенная линия. Подключение аналогично предыдущему: провод выводится под капот к блоку с предохранителями – плюс к плюсу, а минус можно закрепить прямо на корпусе автомобиля.

Если же в дополнение к разъёму прикуривателя приобрести ещё и контроллер питания, можно будет самостоятельно управлять подачей напряжения на камеру.

Кнопки для настройки видеорегистратора

Кнопка power (off/on) — позволяет выключить или включить устройство

Кнопка Menu — позволяет вызвать основной режим настроек

Кнопка Down — кнопка управления позволяющая менять активную строку меню находящаяся ниже

Кнопка Up — аналогична кнопке Down позволяет менять активную строку меню находящуюся выше

Кнопка SNAP/REC — запуск съемки/остановка съемки. Возможность сделать снимок. Иногда имеет дополнительную функцию, при работе в меню подтверждает выбор в необходимый пункт в меню. (Если отсутствует кнопка ОК)

ОК — кнопка выбора или подтверждения, тех или иных настроек или пунктов меню.

Reset — сброс настроек до заводских (обычно самая маленькая и тугая — защищена от случайного нажатия).
