Установка фаркопа на Renault Duster

Установка фаркопа на Рено Дастер своими руками – пошаговое руководство

У владельцев бюджетного внедорожника Рено Дастер существует отличная возможность установить дополнительное тягово-сцепное устройство, в простонародье именуемое фаркопом. Это позволит транспортировать крупногабаритные грузы: от прицепа со стройматериалами и до моторной лодки.

Что входит в комплект ТСУ

Поскольку Дастер выпускается на той же самой платформе, что и Логан, порядок установки ТСУ на обе эти машины будет аналогичным. Производителем уже были предприняты шаги, чтобы максимально облегчить задачу самостоятельной установки и вы можете не тратить кучу денег обращаясь к официальным дилерам, а можете сами приобрети детали с авторазбора для авто по выгодным ценам!

Конструктивно фаркоп Дастера включает в себя следующие основные элементы:

• балка поперечная;
• пластины боковые;
• крюк прицепной и его шаровая головка;
• электророзетка;
• соединительные провода;
• элементы крепежа (гайки и болты).

Типы фаркопов

Основных видов фаркопов, которые вы можете установить на Рено Дастер или Логан несколько:

• съемный. С его помощью можно улучшить эстетические данные собственного автомобиля. Он довольно надежен, и его можно легко демонтировать с машины, правда, и цена его вдвое выше стандартного. Устанавливать его вовсе несложно благодаря специальной раме с отверстиями для посадки;
• стандартный. Легко привинчивается или даже приваривается к кузову транспортного средства. Больше подходит для крупных авто, чем для малолитражек;
• фланцевый, с 4-мя или 4-мя посадочными отверстиями. Для его монтажа понадобится наличие специальной площадки.

Главные стадии процесса

В сегодняшнем материале мы при помощи фото и технических материалов разберемся о том, как установить его самостоятельно.

Крепим балку

Перед монтажом загоните автомобиль на смотровую яму, застопорите стояночным тормозом и упорами под колесами.

Справочно: Установка фаркопа на Рено Логан своими руками будет примерно такой же, как и в случае с Рено Дастер. На сегодняшний день одним из самых популярных среди владельцев этих машин является комплект отечественной торговой марки «Трейлер».

Начинаем с монтажа балки фаркопа, которая крепится к задней части кузова вашего Дастера. Устанавливается она на лонжероны в специальных отверстиях, которые предусмотрительно закрыты заглушками.

Обратите внимание! В этом случае не потребуется даже снимать задний бампер. Нам потребуется вооружиться отверткой, парой ключей с головками 17 и 19, фаркопом и комплектацией по его подключению

Боковые кронштейны фаркопа соединяются с лонжеронами болтами с гайками. Прежде времени крепеж затягивать не стоит

Нам потребуется вооружиться отверткой, парой ключей с головками 17 и 19, фаркопом и комплектацией по его подключению. Боковые кронштейны фаркопа соединяются с лонжеронами болтами с гайками. Прежде времени крепеж затягивать не стоит.

Основная инструкция по проведению работ будет примерно следующей:

Берем балку фаркопа (ТСУ) и крепим ее к боковым кронштейнам. Если требуется, балку нужно протянуть назад по ходу автомобиля. Сцепной шар располагайте обязательно вдоль продольной оси транспортного средства.

Установка балки под задним бампером

• Перед тем, как производить затягивание крепежа, промажьте все отверстия и болты смазкой.
• Сцепной шарик крепим к кронштейнам.
• Можно возвращать на место термозащиту, запасное колесо и глушитель.

Электроработы

Подключение электрической части к основной электропроводке машины несколько сложнее. Сначала отключаем питание от аккумулятора. Нам потребуется отыскать соединительные клеммы задних бортовых огней. Для этого нужно проложить шлейф с проводкой в багажник от штепсельной розетки.

С подключением розетки прицепа не должно возникнуть никаких сложностей, поскольку вся проводка фаркопа соответствует основной. Провода от розетки заводятся в багажник. Их концы фиксируются в клеммном жгуте и подсоединяются к штатному разъему. На площадке фаркопа розетка закрепляется несколькими шурупами.

К сегодняшнему моменту комплектация таких наборов для тягово-сцепных устройств выполняется гораздо качественней, чем раньше, как и изготовление наклеек на фары.

Как правило, каждый комплект оснащен достаточно подробной инструкцией по монтажу ТСУ. Пара заглушек для двух жгутов предусмотрена конструктивно в багажнике.

К тому же, те клеммы, что входят в состав комплекта в полной мере отвечают штатным.

Подключение розетки фаркопа к электропроводке Рено Дастер

В базовый комплект тягово-сцепных устройств не входит пакет электрооборудования. Его нужно приобретать отдельно.

Электрооборудование подбирается с учетом года выпуска автомобиля:

• авто с 2015 г.в. — штатная электрика или электропакет с блоком согласования;
• авто с 2012 по 2015 г.в. — универсальная электрика;
• авто с 2021 г.в. — штатная электрика или электропакет с блоком согласования.

Корпус розетки крепиться в специальный кронштейн на фаркопе. Он должен быть герметичным. Контакты розетки плотно утоплены в гнездах. Обязательно проверить состояние всех резьбовых соединений на данном комплекте.

Для Рено Дастер применяются чаще всего cемиконтактные (7 pin) разъемы европейского типа (РФ).

1. Отсоединить контакты аккумуляторной батареи автомобиля;
2. Снять коврик с пола багажного отделения;
3. В резиновой заглушке пола багажника пробить отверстие и пропустить в него провода ТСУ;
4. Провода из разъемов тягово-сцепного устройства подсоединить к проводам штатной проводки Дастера;
5. Соединение контактов проводить посредством пайки, либо используя обжимные клипсы;
6. Фиксацию жгута на корпусе выполнить изоляционной лентой или пластиковыми стяжками;
7. Для исключения ошибок в работе электропроводки ТС, рекомендуется в схему включать устройство согласования Smart Connect;
8. Протестировать работу новых соединений. Вернуть покрытие на пол багажника.

Если вилка прицепа и розетка фаркопа имеют разное количество контактов, существуют переходники (адаптеры) 7/13 или 13/7.

Обратите внимание на качество имеющихся предохранителей, так как с подключением прицепа, нагрузка на электропроводку автомобиля увеличится. Прицеп имеет собственные оптические приборы:. Включение в схему электропроводки устройства согласования Smart Connect обуславливается потребляемой мощностью светового оборудования с прицепного устройства

Снизить этот показатель можно установив на прицепе светодиодные лампы. Мощность таких ламп очень незначительна, что будет на одном кровне или даже меньше мощности электромагнитных катушек, используемых в блоке согласования

Включение в схему электропроводки устройства согласования Smart Connect обуславливается потребляемой мощностью светового оборудования с прицепного устройства. Снизить этот показатель можно установив на прицепе светодиодные лампы. Мощность таких ламп очень незначительна, что будет на одном кровне или даже меньше мощности электромагнитных катушек, используемых в блоке согласования.

Главные стадии процесса

Внешний вид установленного прицепного устройства

Крепим балку

Перед монтажом загоните автомобиль на смотровую яму, застопорите стояночным тормозом и упорами под колесами.

Так выглядит покупное устройство ТМ «Трейлер»

Начинаем с монтажа балки фаркопа, которая крепится к задней части кузова вашего Дастера. Устанавливается она на лонжероны в специальных отверстиях, которые предусмотрительно закрыты заглушками.

Место установки – вид снизу

Нам потребуется вооружиться отверткой, парой ключей с головками 17 и 19, фаркопом и комплектацией по его подключению. Боковые кронштейны фаркопа соединяются с лонжеронами болтами с гайками. Прежде времени крепеж затягивать не стоит.

Используйте для крепления только идущие в комплекте элементы

Основная инструкция по проведению работ будет примерно следующей:

Берем балку фаркопа (ТСУ) и крепим ее к боковым кронштейнам. Если требуется, балку нужно протянуть назад по ходу автомобиля. Сцепной шар располагайте обязательно вдоль продольной оси транспортного средства.

Установка балки под задним бампером

• Перед тем, как производить затягивание крепежа, промажьте все отверстия и болты смазкой.
• Сцепной шарик крепим к кронштейнам.
• Можно возвращать на место термозащиту, запасное колесо и глушитель.

Остается установить сцепной шар

Электроработы

Подключение электрической части к основной электропроводке машины несколько сложнее. Сначала отключаем питание от аккумулятора. Нам потребуется отыскать соединительные клеммы задних бортовых огней. Для этого нужно проложить шлейф с проводкой в багажник от штепсельной розетки.

Подключение проводов следует производить только при отключенной АКБ

С подключением розетки прицепа не должно возникнуть никаких сложностей, поскольку вся проводка фаркопа соответствует основной. Провода от розетки заводятся в багажник. Их концы фиксируются в клеммном жгуте и подсоединяются к штатному разъему. На площадке фаркопа розетка закрепляется несколькими шурупами.

Подключение проводов следует производить только при отключенной АКБ

К сегодняшнему моменту комплектация таких наборов для тягово-сцепных устройств выполняется гораздо качественней, чем раньше, как и изготовление наклеек на фары. Как правило, каждый комплект оснащен достаточно подробной инструкцией по монтажу ТСУ. Пара заглушек для двух жгутов предусмотрена конструктивно в багажнике. К тому же, те клеммы, что входят в состав комплекта в полной мере отвечают штатным.

Штатную проводку резать не нужно – все можно подключить более цивильно

Как это работает

Смарт-коннектор получает управляющий сигнал от «центральной нервной системы» и подключает дозированную нагрузку на нужный провод. Встроенная в блок согласования система защиты предохраняет электрические цепи и электронные «мозги» автомобиля от перегрузок. Бортовой компьютер «не замечает» дополнительного подключения. И вот мы уже едем дальше.

Опции смарт коннекторов бывают обычной или расширенной комплектаций. Базовые возможности блоков согласования:

• контроль указателей поворота на автоприцепе;
• управление противотуманными фарами;
• подзарядка аккумуляторной батареи прицепа;
• отключение парктроника на время соединения с прицепом.

Расширенные опции:

• «ТПП» — проверка подключения электроцепей автоприцепа;
• управление габаритным огнём слева;
• корректировка противотуманной фары слева;
• противоугонная опция ALARM-info.

Причин для покупки много не бывает

У вас современный автомобиль? Тогда производитель просто не оставил вам выбора. Вы не сможете пользоваться прицепом без блока согласования.

Чтобы воспрепятствовать некорректной работе ламп фаркопа и предупредить сбои в работе электрики авто, необходим Smart Connect — блок согласования, предотвращающий увеличение нагрузки на бортовую сеть. Благодаря предохранителю на 15 А Smart Connect не реагирует на скачки напряжения.

Если на автомобиле установлены программы ABS, TSP, ESP, SFL и др., то без установки блока согласования работа автомобиля будет нарушена.

Модуль согласования многозадачен. Он отвечает за переключение противотуманной фары на прицеп, контролирует указатели поворота на прицепе, отключает парктроники при соединении с прицепом.

Имеются блоки согласования с большим количеством функций (PARK SENSOR, ALARM INFO и пр.).

Ещё пара нюансов

Универсальные и оригинальные модуль-блоки согласования для фаркопа. Система «Уни» имеет стандартные разъёмы. Оригинальные подходят только к одной модели автомобиля, для каждой марки он свой:

универсальный;

Набор электрики универсальный UniKit

Коммутационные блоки Unikit — это промежуточное звено между электрокомплектом тягово-сцепного устройства и электроникой машины. Они разгружают электрическую цепь, отслеживают подключение прицепного устройства и защищают систему от перегрузки и сбоев. В случае необходимости, заменяют только предохранитель Unikit. Замыкание не повреждает проводку и предохранитель.

Модуль Unikit обеспечивает корректную работу световых приборов и незаменим для авто с однонитевыми лампами, в которых различные сигналы проходят по одному кабелю, а не по разным.

оригинальный.

Преимущества: «умный» прибор с расширенным спектром возможностей.

Оригинальный блок согласования идёт в комплекте с оригинальным фаркопом. При подключении, блок самостоятельно прописывается в систему, тестирует прицеп, проверяет работоспособность ламп, отключает парковочную электронику и камеры заднего вида.

Что входит в комплект ТСУ

Поскольку Дастер выпускается на той же самой платформе, что и Логан, порядок установки ТСУ на обе эти машины будет аналогичным. Производителем уже были предприняты шаги, чтобы максимально облегчить задачу самостоятельной установки и вы можете не тратить кучу денег обращаясь к официальным дилерам, а можете сами приобрети детали с авторазбора для авто по выгодным ценам!

К ТСУ прилагается описание узлов и деталей

Конструктивно фаркоп Дастера включает в себя следующие основные элементы:

• балка поперечная;
• пластины боковые;
• крюк прицепной и его шаровая головка;
• электророзетка;
• соединительные провода;
• элементы крепежа (гайки и болты).

Комплектации, виды цены, рекомендации

Выделяют 3 вида фаркопов:

1. Стандартный – это «золотая середина» по функциональным качествам и стоимости. Он или приваривается к машине или привинчивается. Но на малолитражках смотрится не хорошо, больше подходит к внедорожникам.
2. Съемный (со съемным крюком) – не испортит вид автомобиля. Хотя и стоит приблизительно в 2 раза дороже, но зато в любой момент его можно снять с машины, а в надежности ничуть не уступает стандартному фаркопу. И еще один положительный нюанс: рама с отверстием для посадки невидна, установка происходит легко и быстро.
3. Фланцевый – имеет 2 или 4 посадочных отверстия. Помните, что установка возможно только при наличии специальной площадки, которая находится на автомобиле.

В современных машинах внимание уделяется такому важному вопросу, как подключение электрики. Помните: особое внимание нужно уделить, чтобы проводка в машине была изолирована. Рекомендации и советы во время установки фаркопа на авто:

Рекомендации и советы во время установки фаркопа на авто:

Рекомендации и советы во время установки фаркопа на авто:

• необходимо подвергнуть обработке отверстия антикоррозийными средствами;
• подключение розетки фаркопа к проводке авто, пропаять и внимательно изолировать;
• по окончании установки смазать сцепной шар;
• далее закрыть его колпачком.

Цена стартует от 5000 и до 20000 рублей на Renault Duster 4×4, без выреза бампера. Оптимальным соотношением цена/качество является фаркоп трейлер для Дастера, в том числе и на полный привод.

Типы фаркопов

У любого типа в комплекте нескольку крупных узлов

Основных видов фаркопов, которые вы можете установить на Рено Дастер или Логан несколько:

• съемный. С его помощью можно улучшить эстетические данные собственного автомобиля. Он довольно надежен, и его можно легко демонтировать с машины, правда, и цена его вдвое выше стандартного. Устанавливать его вовсе несложно благодаря специальной раме с отверстиями для посадки;
• стандартный. Легко привинчивается или даже приваривается к кузову транспортного средства. Больше подходит для крупных авто, чем для малолитражек;
• фланцевый, с 4-мя или 4-мя посадочными отверстиями. Для его монтажа понадобится наличие специальной площадки.

Пошаговый процесс установки

Чтобы установить выбранный фаркоп на Рено Дастер, после подбора приспособления, удовлетворяющего потребностям владельца авто, необходимо сделать следующие действия. Инструкция для монтажа фаркопа на Дастер 2 WD или 4 WD:

1. Подготовьте фаркоп, который крепится стационарно на четыре винта М10.
2. Возьмите 4 втулки с шайбами (размер от 53 мм до 55 мм) и просуньте их со стороны салона в предварительно проделанные отверстия в тех местах, где будут болты-держатели.
3. Вставьте крепежи, не подкручивая их до конца, прикрепив кронштейн. Они должны располагаться в такой последовательности (начиная снаружи): болт 10-ый с шайбой (размеры 40*40*3), втулка 55-ти миллиметровая, шайба, гайка.
4. Закрутите крепежные детали с приложением усилия в 40-50 Н*м после выполнения регулировки положения автофаркопа.

Чтобы поставить автофаркоп на переднеприводный автомобиль рассматриваемой марки и модели, потребуется дополнительно сделать вырез прямоугольной формы посередине заднего бампера или спилить его «язычок». Для выполнения таких операций скорее всего придется снять бампер.

Установка фаркопа (на примере ТСС TCU00036)

Установка может производиться как силами самого владельца автомобиля, так и при помощи лицензированных специалистов, обладающих необходимыми инструментами и навыками. Самостоятельный монтаж может привести к деформации кузовных элементов в процессе эксплуатации машины.

Для монтажных работ потребуются:

• дрель с набором сверл различного диаметра (для некоторых видов ТСУ);
• комплект гаечных ключей;
• пассатижи;
• отвертка.

Установка фаркопа на Рено Дастер, предполагает выполнение пошагово следующих действий:

• Загнать транспортное средство на смотровую яму;
• Удалить антикоррозийное покрытие с лонжеронов в местах, где предполагается установка кронштейнов фаркопа;
• После этого станут видны штатные отверстия в лонжеронах;
• Рассверлить отверстия до необходимого для установки втулок диаметра;
• Закрепить левый и правый кронштейны (поз.13 и поз.14) на лонжеронах через штатные отверстия и распорные втулки (поз.15), заранее вложенные в лонжероны через багажный отсек, при помощи болтов (поз.3);
• Подрезать бампер согласно всем выпирающим частям фаркопа;
• Прикрутить балку в сборе (поз.12) к левому и правому кронштейну (поз.13 и поз.14);
• Установить крюк (поз.18) совместно с доборной пластиной (поз.16) и подрозетником (поз.17) и прикрутите их при помощи болтов (поз.1);
• Отрегулировать положение всех установленных элементов на а/м и окончательно затяните болты;
• Проверить не мешает ли конструкция ТСУ работе систем и механизмов автомобиля.

Для полноприводных автомобилей при установке фаркопа существует необходимость снять в районе глушителя защитный экран.

Выбрали? Теперь ставим

Первым делом внимательно прочитайте инструкцию, уберите всё из багажника и приготовьте инструменты.

Инструменты

Для работы понадобятся:

• Болты и гайки для креплений
• Ключи на 17 и на 19
• Отвёртки
• ТСУ с полным копмлектом частей, то есть сам фаркоп.

Инструкция

1. Начните работу с проверки комплектации сцепного устройства. У стандартного фаркопа должны быть боковые планки, необходимые детали крепежа и электропроводка для подключения световой сигнализации к прицепу. Примерно как на фото.ТСУ в разобранном виде
2. Проверив, всё ли на месте, можно приступать к монтажу. Откройте предварительно очищенный от лишних предметов багажник и отвёрткой удаляем пластиковые заглушки, расположенные по бокам внутри. В освободившиеся отверстия вставьте болты крепления кронштейна фаркопа. Именно то, что автоконструкторы оставили нужные отверстия, серьёзно упрощает работу.Те самые заглушки, которые надо снятьВставляем болты на место снятых заглушек
3. Это нужно делать, находясь под днищем автомобиля.
4. Теперь на вставленные болты нужно надеть боковые пластины. От них будет зависеть надёжность всей системы вашего фаркопа. Эти элементы стоит надёжно зафиксировать гайками и шайбами из комплекта. На первый раз не слишком их затягивайте, так как может понадобиться регулировка.Так выглядит правильно установеленная пластина фаркопа
5. Когда закончите с пластинами, приступайте к фиксации поперечной планки прицепного устройства. Для этой цели служат специальные шурупы. Следите, чтобы планка ТСУ была правильно расположена относительно бампера, то есть полностью им закрывалась и не выпирала. На этом монтаж основных частей фаркопа окончен, осталось только самое сложное, — электропроводка.Последняя оновная часть фаркопа установлена

Как самому провести установку и подключение электрики

Удостоверьтесь, что все механические части прицепного устройства установлены правильно и держатся крепко. Только потом можно ставить площадку с буксировочным крюком и розеткой, после чего окончательно завинтить все удерживающие устройство гайки.

С электрикой всё не так страшно, как кажется на первый взгляд. В общих чертах достаточно завести через соответствующие отверстия провода от розетки в багажник, зафиксировать в предусмотренной производителем и расположенной в багажном отсеке клеммной колодке их концы, после чего лишь подсоединить их к штатному разъёму, как показано на инструкции.

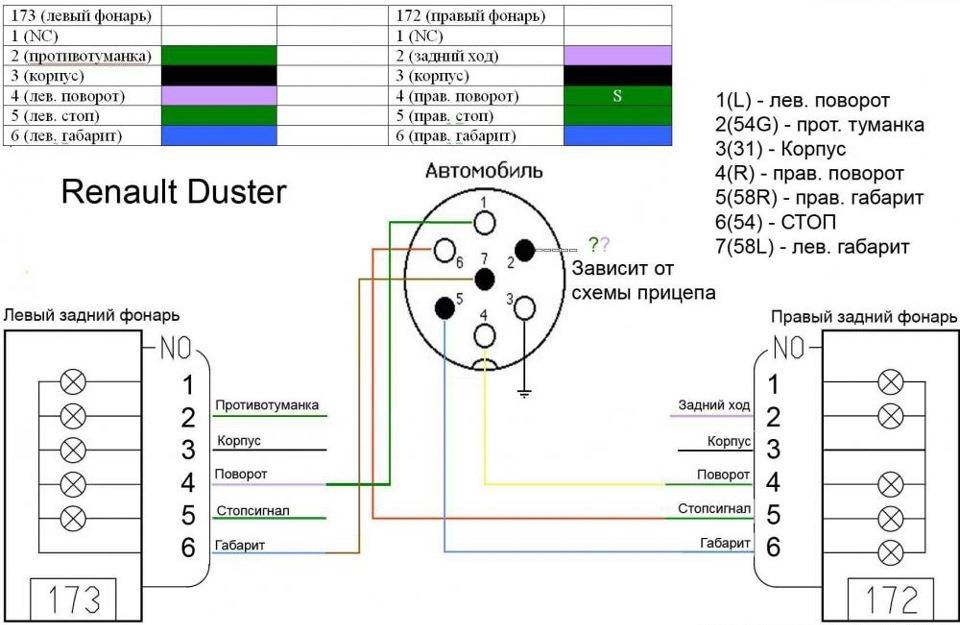

Вот схема розетки одного из российских фаркопов. Многие другие сделаны по точно такому же принципу.

Вот так расположены контакты розетки фаркопа

Розетка ставится на площадку фаркопа и крепится к ней шурупами. Затем нужно найти очередную заглушку в багажнике в самом его полу, которая закрывает отверстие, предназначенное для проводов. Заводим жгут проводки туда. Надо чётко соблюдать инструкцию, чтобы бортовая сеть машины не вышла из строя. В целом нужно выполнить лишь три действия:

1. Завести в багажник провода от розетки.
2. Зафиксировать их концы в клеммной колодке
3. Подсоединить к штатному разъёму.

Поскольку фаркопы комплектуются всеми необходимыми деталями, никаких проблем с установкой быть не должно. После всех манипуляций не забудьте проверить, как работает световая сигнализация на вашем прицепе. Безопасная эксплуатация тягово-сцепного устройства зависит от вашей личной ответственности, а написанного вполне хватит, чтобы понять как его правильно установить.

В свободное время много читаю, занимаюсь страйкболом (командная военно-спотривная игра) и любительской радиосвязью. Много профессиональных связей. Мои сильные стороны: коммуникабельность, выносливость, ответственность.

Топ лучших производителей фаркопов на автомобили типа ВАЗ 2110, Тойота Хайлюкс

Цена сцепного устройства этого производителя довольно высока (примерно 11500 рублей). Но при установке приспособления не нужно убирать бампер. Выдерживаемые нагрузки:

• вертикаль – до 75 кг;
• горизонталь – 1,5 т.

Бельгийские фаркопы стоимостью 8500 рублей имеют грузоподъемные характеристики, аналогичные словацким тяговым устройствам, но для монтажа/снятия фаркопа потребуется снятие бампера.

Фаркопы производства данной компании стоят в районе 10 000 рублей. Тяговое приспособление рассчитано на горизонтальную нагрузку не более 2 т.

Польские фаркопы стоят несколько дешевле (до 10 тысяч рублей). Грузоподъемность польского оборудования до 1,5 т.

Тяговое устройство российского производства выдерживает груз весом до 1,2 тонны. Они гораздо дешевле иностранных аналогов – в продаже представлены образцы от 1000 рублей.

Фаркопы швецкого производства отличаются самой высокой стоимостью, в сравнении с перечисленным выше оборудованием. Тяговые приспособления данного производителя рассчитаны на транспортировку грузов весом до 1,5т.

Существует три варианта сцепного оборудования:

1. Базовое – представляет собой оптимальное соотношение эксплуатационных качеств и цены. Крепиться к каркасу автомобиля либо с помощью сварки, или винтами. Однако, по внешним данным не подходит для авто с маленьким объемом двигателя, зато для кроссовера Renault Duster в том числе и 4х4 этот вариант оптимален.
2. Съемное (с крюком, который снимается) – преобразит дизайн автомобиля. Но, цена будет больше в 2 раза, при этом надежность не хуже базового исполнения, а возможность его снятия улучшает внешний вид машины. Плюсом является также невидимость отверстия в раме, и монтаж выполняется легко и быстро.

1. Фланцевое представлено двумя или четырьмя пазами. Комплектация с таким вариантом возможна при условии наличия отдельной площадки, имеющейся на машине, также надо знать, как установить его правильно.

Сегодня в современных автокарах наличие электроники является обязательным условием и этому моменту производители уделяют существенное внимание. Необходимо знать: все автомобильные электрокоммуникации должны быть обеспечены достаточным уровнем изоляции. Базовые советы при монтаже устройства фаркоп на машину:

Базовые советы при монтаже устройства фаркоп на машину:

• Отверстие должно быть покрыто средством для защиты от коррозии;
• При соединении проводов устройства фаркоп с электрической системой автомобиля необходимо убедиться в качестве припайки и изоляции;
• На этапе завершения монтажа нанести смазку на шар сцепки;
• После надеть на него защитную заглушку.

В среднем стоимость тягово-сцепной системы для полноприводного Renault Duster, в том числе 4х4 колеблется в пределах от 5 тыс. руб. до 20 тыс. руб. без отверстия в бампере. Самым оптимальным вариантом будет трейлерный фаркоп, который подходит и на полный привод Рено Дастер.

Следует отметить, что автопроизводитель позаботился о простоте установки, предусмотрев:

1. Точки крепления, снабдив их защитными заглушками;
2. Защищенное герметично место в багажном отсеке под вывод жгута проводов;
3. Самостоятельную установку фаркопа автовладельцами.

Особенности крепления фаркопа

Пусть узел фаркопа состоит из балки с кронштейнами. Тогда:

1. В кузове готовят четыре отверстия под винты;
2. Кронштейны закрепляют на кузове, используя сборку из винта М10, шайбы, втулки, второй шайбы и гайки. Ни одну из гаек пока не затягивают!
3. Балку крепят к кронштейнам – обычно используются болты М12;
4. Выполняют затяжку гаек на кронштейнах (усилие 40-50 Н*м). Балку фаркопа, если речь идёт о версии 4WD, при этом нужно тянуть назад.

Перед шагом 2 резьбу всех винтов надо смазать литолом или циатимом.

Монтаж «по шагам»

1. В багажном отделении находим пластиковые заглушки на лонжеронах, снимаем их. С правой стороны для этого открываем лючок. Затем отвёрткой находим противоположные отверстия в днище и снимаем защитную плёнку.
   Люк и две заглушки
2. Дальше монтаж фаркопа на Рено Дастер проводится по штатной инструкции: нужно установить винты, а смазку можно наносить «с улицы».
   Каждый винт устанавливают с втулкой
3. Устанавливают кронштейны, проводят монтаж балки. Крепёжные гайки сразу не затягивают.
   Гайки М10 завёрнуты не полностью
4. Когда все «штатные» элементы смонтированы, выполняют следующее: балку желательно тянуть назад, при этом надо зажимать гайки. В последнюю очередь затягивают гайки на кронштейнах (40-50 Н*м). Моментный ключ используют редко, но дозировать усилие умеют не все. Выбор оставим владельцу.

Типичные ошибки

• Забыли о циатиме и литоле;
• Нарушили очерёдность затяжки (сначала М10, затем М12 – неправильно);
• Балку не тянули назад;
• Всё сделали по инструкции, но затягивая гайки М10, к балке не прилагали никаких усилий. Для версии 4WD такой вариант будет недопустимым.
