Знаете ли вы, для чего нужен датчик температуры охлаждающей жидкости рено дастер
Любой автомобиль, включая Рено Дастер, оснащён таким прибором: датчик температуры охлаждающей жидкости. Это важный элемент системы управления двигателем, отвечающий за контроль характеристик антифриза.
Охлаждающая или радиаторная жидкость отвечает за: охлаждение двигателя; охлаждение жидкости в автоматических коробках передач; смазку водяного насоса двигателя; обогрев салона Рено Дастер.
Иногда нужно снимать элемент для проверки его пригодности к работе или заменять в случае его неисправности.
Дастер и его датчик температуры ОЖ- артикул, цена

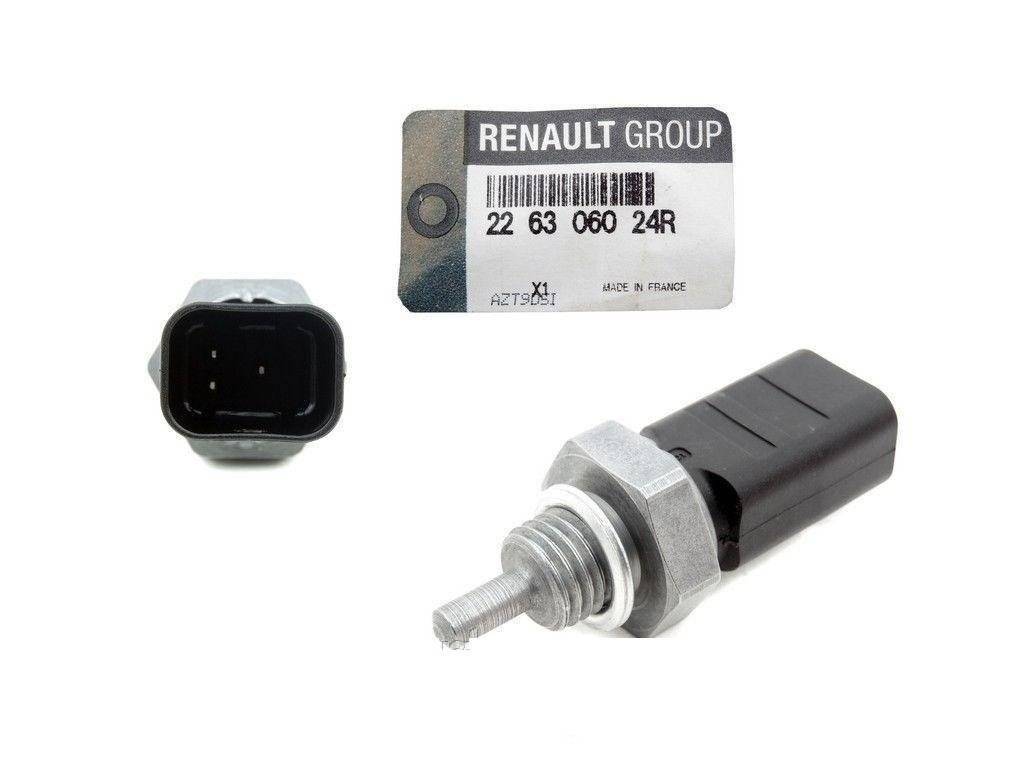

Цены на датчик температуры ОЖ 226306024R для рено дастер отличаются и зависят от производителя. Оригинальная запчасть стоит 744 рубля, но есть и аналоги, более дорогие или бюджетные. Стоить датчик температуры может от 278 рублей до 3000.
Производители датчиков ОЖ
На рынке есть следующие модели регуляторов охлаждающей жидкости:
| Производитель | Цена | Артикул |
| STELLOX | 278 рублей | 0604009SX |
| Luzar | 330 рублей | LS0998 |
| ASAM-SA | 335 рублей | 30669 |
| RENAULT | 744 рубля | 226306024R |
| FAE | 914 рублей | 33724 |
| FEBI | 1612 рублей | 22261 |
Зачем он нужен, функции
Система охлаждения двигателя оборудована датчиком температуры, который показывает степень нагрева ОЖ.
С помощью этого элемента система держит под контролем показатели температуры внутри двигателя. Охлаждающая жидкость забирает тепло из цилиндров, которое концентрируется в них при работе мотора. Температура этих элементов автомобиля меняется, а колебания фиксирует специальный прибор. Полученная информация поступает на ЭБУ автомобиля. Когда сигнал дифференцируется, оценивается продуктивность работы мотора.
Задача температурного датчика очень важна для нормальной эксплуатации авто. ЭБУ, учитывая полученные показатели, выбирает наиболее подходящий режим работы для мотора. Это влияет на управляемость автомобиля.
Благодаря ДТОЖ, система успешно выполняет функции: определение отклонений работы системы зажигания; обогащение бензина; контроль параметров горючей смеси, её изменение.
Кроме перечисленных назначений исправная работа ДТОЖ участвует в: контроле над вращением коленвала, очистке элементов фильтрации, блокировке при прогревании, повышении оборотов.
Как поменять
При обнаружении сбоев в работе в ДТОЖ, необходима его замена. При пренебрежении этой необходимостью водитель может столкнуться с длительным дорогим ремонтом. Поменять механизм на рено дастер не трудно, достаточно знать о принципах работы системы и иметь базовый набор инструментов.
Перед заменой необходимо слить часть охлаждающей жидкости из двигателя, чтобы предотвратить её утечку. После этой процедуры можно переходить непосредственно к замене. Осуществляется такая работа за несколько этапов.
- Этап 1. Снятие воздухозаборника и резонатора воздушного тракта двигателя, для этого необходимо отстегнуть крепление, сжать раструб и вынуть его из пластикового зажима. Затем разъединить патрубки и крышку воздушного фильтра, изъять воздухозаборник с резонатором.
- Этап 2. Отсоединить фиксатор и колодку жгута.
- Этап 3. Вывернуть с помощью ключа на 21 датчик из термостата.
Установка новой детали производится аналогично, но в обратной последовательности. После осуществления монтажа необходимо проверить уровень охлаждающей жидкости и восполнить её объём при необходимости.
Если при эксплуатации автомобиля будут наблюдаться сбои, связанные с функционалом ДТОЖ, необходимо провести повторную процедуру по установке, скорее всего, где-то была допущена ошибка, или недостаточно закреплены составные детали системы.
Также, во время ремонтных работ рекомендуется тщательно осмотреть и другие запчасти на предмет износа, повреждения или загрязнения, провести соответствующие профилактические мероприятия.
Скачайте информацию в PDF
* Указана максимальная рекомендованная розничная цена на автомобиль Renault DUSTER в комплектации Access (Аксесс) 1,6 л., 114 л.с., МКП5 2020 года производства. Количество автомобилей у дилеров ограничено. Не является публичной офертой. Срок действия по 31.10.2020.
** Кредитор — АО «РН Банк», лицензия ЦБ РФ № 170 от 16.12.2014. Валюта — рубль РФ. Указанный ежемесячный платеж рассчитан, исходя из рекомендованной цены 840 000 руб. на новые автомобили (далее — «ТС») Renault DUSTER в комплектации Access (Аксесс) 1,6 4х2 МКП6, 114 л.с. Первоначальный взнос — 454 278 руб. Срок кредита 3 г. Процентная ставка 10,5% годовых. Сумма кредита — 407 740 руб. Возврат кредита — ежемесячные (аннуитетные) платежи. Последний платеж — 40% стоимости ТС. Оплата страховых премий за счет кредитных средств Банка: по полису страхования жизни и здоровья заемщика и полису КАСКО по программе Renault Страхование сроком на 1 год в любых страховых компаниях, соответствующих требованиям Банка. Обеспечение по кредиту — залог приобретаемого ТС. Не оферта (ст. 437 ГК РФ). Акции «КАСКО в подарок» действует при покупке новых автомобилей Renault SANDERO 2019 г.в. Срок кредита — от 24 мес. По условиям акции «Каско в подарок» — при одновременной покупке автомобиля Renault DUSTER и страхового полиса «КАСКО» от 1 до 3х лет покупателю предоставляется соразмерное снижение цены полной стоимости страхового полиса «Разумное КАСКО», сроком на 1 год. Предложение действительно до 31.10.2020 на новые ТС Renault DUSTER 2019 и 2020 г.в.
Выгода 10% (25% для ДФО) по госпрограмме
Кредитор — АО «РН Банк». Дополнительная скидка на уплату первоначального взноса в размере 10% (25% для ДФО) от стоимости автомобиля в договоре купли-продажи обусловлена субсидией, направляемой в пользу АО «РН Банк» из федерального бюджета на возмещение доходов, выпадающих вследствие предоставления указанной скидки. Заемщик и приобретаемый автомобиль должны соответствовать требованиям, установленным постановлением Правительства РФ о предоставлении из федерального бюджета субсидий российским кредитным организациям на возмещение выпадающих доходов по кредитам, выданным российскими кредитными организациями физическим лицам на приобретение автомобилей. Не является офертой и действительно до 31.10.2020 года на новые автомобили, произведенные после 01.12.2019 года. Количество автомобилей ограничено.
Замена ремня ГРМ Рено Сандеро 1.(Рено Логан 1.6) 16 клапанов
Замена ремня ГРМ в 16-клапанном моторе Sandero/Logan довольно сложная процедура, поэтому для её осуществления запаситесь терпением и вниманием. Для начала фотография 16-клапанного привода ГРМ для общего понимания конструкции и устройства
- 1 – зубчатый шкив коленчатого вала
- 2 – ремень привода ГРМ
- 3 – натяжной ролик
- 4 – зубчатый шкив распределительного вала привода выпускных клапанов
- 5 – зубчатый шкив распределительного вала привода впускных клапанов
- 6 – обводной ролик
- 7 – зубчатый шкив насоса охлаждающей жидкости
Для замены ремня привода ГРМ нужно снять правую опору силового агрегата, правый грязезащитный щиток моторного отсека, кстати для удобства процесса работу желательно выполнять на яме, эстакаде или подъемнике. Откручиваем верхнюю крышку привода ГРМ. Затем откручиваем нижнюю крышку привода ГРМ. Головкой «на 18» отворачиваем болт крепления шкива коленвала. Снимаем шкив и нижнюю крышку.
Чтобы не нарушить фазы газораспределения, перед снятием ремня привода ГРМ необходимо установить коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра. Для проворачивания коленчатого вала вворачиваем на место болт крепления шкива коленвала, с помощью него и будем проворачивать двигатель не снимая ремня.
Для определения положения распределительных валов необходимо извлечь две резинометаллические заглушки из отверстий в левом торце головки блока цилиндров. Под заглушками находятся концы распредвалов со специальными пазами. Смотрим фото
Вот в эти пазы необходимо вставить специальную металлическую пластину, которая заблокирует распредвалы от проворачивания. Пазы должны быть в горизонтальном положении, как на фото.
Теперь необходимо заблокировать коленвал 16-клапанного двигателя от прокручивания. Для этого в Сандеро или Логан предусмотрено специальное технологическое отверстие с пробкой, в блоке цилиндров под датчиком сигнализатора аварийного давления масла. Откручиваем заглушку и вкручиваем туда подходящий по резьбе болт. Главное, что бы резьба у этого болта была не менее 75 мм. Этот болт и блокирует коленчатый вал от проворачивания в положении ВМТ поршней 1-го и 4-го цилиндров.
После того, как мы заблокировали распредвалы и коленвал в ВМТ первого цилиндра, можно снимать старый ремень ГРМ и ставить новый. Сразу скажем, что при замене ремня необходимо менять натяжной и обводной ролики. Ослабляем гайку натяжного ролика и специальным гранником соответствующего размера ослабляем натяжение ремня. С помощью этого же гранника при установке нового ремня ГРМ натягиваем ремень. Смотрим фото.
После замены и регулировки натяжения ремня не забудьте вывернуть болт из блока цилиндров, который удерживал коленвал от прокручивания, а так же снять пластину, которая удерживала распредвалы от прокручивания. Еще одна важная вещь, при установке нового ремня ГРМ Логан/Сандеро 1.6 16V, на котором нанесены стрелки, ориентируем его так, чтобы стрелки совпали с направлением движения ремня. А ремень, как и все шкивы вращаются по часовой стрелке.
Данная инструкция пригодится многим владельцам различных моделей Рено. Поскольку двигатель Renault К4М 1.6 16-клапанов с ремнем ГРМ устанавливают на Логан, Сандеро, Сандеро Степвей, Дастер, Меган, Флюенс и другие модели французского производителя.
Замена температурного регулятора
Основными признаками неисправности датчика температуры может быть некорректное отображение информации о температуре на приборной панели, при этом индикатор может показывать резкое снижение или повышение температуры за короткий промежуток времени.
Работы по замене датчика следует проводить на остывшем двигателе и не активированном зажигании, при этом желательно отсоединить «минусовую» клемму от аккумуляторной батареи Sandero. Также следует слить часть объема жидкости до уровня посадочного места заменяемого устройства. Сам датчик температуры охлаждающей жидкости расположен в районе первого цилиндра на торце головки блока. Перед тем как выкрутить его с посадочного места необходимо отключить колодку электрических проводов подходящих к нему. Затем необходимо при помощи рожкового ключа №21 выкрутить датчик с посадочного места. Между устройством и корпусом головки блока цилиндров Sandero предусмотрена уплотняющая шайба.
Установка нового датчика осуществляется в обратном порядке с учетом последовательности действий. После того как датчик установлен, необходимо добавить систему недостающее количество вещества
Если проблема не устранена, то необходимо обратить внимание на работоспособность радиатора
В случае необходимости замены радиатора нужно слить все количество охлаждающей жидкости из системы и произвести демонтаж детали. Для этого нужно снять передний бампер и бачок гидроусилителя руля, демонтировать электровентилятор и отсоединить все патрубки. На следующем этапе отсоединяются крепящие кронштейны с обеих сторон радиатора, а сама деталь отсоединяется от радиатора кондиционирования, наполненной фреоном, для чего ее необходимо потянуть в верхнем положении. После этого радиатор извлекается из подкапотного пространства Sandero.
Мой Duster
Большинство владельцев автомобилей привыкли к тому, что на приборной панели в том или ином виде присутствует информация, позволяющая узнать температуру охлаждающей жидкости двигателя.
В нашей сегодняшней статье мы поговорим о том, как узнать температуру двигателя на Рено Сандеро Степвей.
Начнем с того, что вывод информации о температуре ОЖ на Степвеях первого и второго поколения реализован по-разному.
Так, на Renault Sandero Stepway первого поколения индикация температуры охлаждающей жидкости двигателя выполнена в виде вертикальной шкалы, состоящей из девяти делений («палочек»). Водители, которые пересаживаются на Степвеи (Логаны, Сандеро, Дастеры) с других автомобилей, как правило, привыкли к более традиционной температурной шкале со стрелкой и поэтому, поначалу теряются и не понимают, как определять температуру двигателя. В принципе, ничего сложного здесь нет, это все лишь вопрос привычки.
Больше, чем на четыре деления, шкала подниматься не должна. Если такое происходит на вашем автомобиле, это может означать либо перегрев двигателя, либо неисправность температурного датчика.
Со Степвеем первого поколения разобрались, теперь переходим ко второму.
В Степвеях второго поколения конструкторы Renault почему-то решили совсем убрать шкалу температуры двигателя. Теперь вместо шкалы на панели имеется лишь специальный сигнальный индикатор, который загорится, когда температура двигателя превысит допустимую норму. В последнее время такой подход уже стал тенденцией в мире автомобилестроения. Не только Renault, но и другие производители автомобилей стали избавляться от визуальной индикации температуры ОЖ на приборной панели. С чем это может быть связано, пока не очень понятно.
В Степвеях первого поколения с этим все проще, т.к., температурная шкала здесь всегда на виду и когда значения шкалы температуры ОЖ начинают скакать, это сразу бросается в глаза.
Так как же узнать температуру ОЖ двигателя на Степвее второго поколения? К сожалению, штатными средствами никак. Проблема решается установкой стороннего бортового компьютера или подключением отдельного индикатора.
А теперь хотелось бы рассказать об одной, весьма распространенной на Степвеях, а также Сандеро и Логанах проблеме, связанной с температурой ОЖ.
Если во время поездок вы замечаете, что шкала температуры ОЖ на приборной панели или показания БК (индикатора) прыгают вверх-вниз, это с высокой долей вероятности говорит о неполадках с термостатом или датчиком температуры.
Учитывая, что датчики на Степвеях выходят из строя крайне редко, в 90% случаев скачки показаний температуры — это неисправный термостат.
У меня за пять лет владения Степвеем такое случалось уже дважды. Оба раза все начиналось с необычно долгого прогрева двигателя и скачков температуры на шкале в движении с двух до четырех полосок. Оба раза причина оказалась стандартной — заклинивший термостат. При этом, как в первый, так и второй раз его клинило в открытом состоянии. Такое положение темостата приводит к тому, что антифириз в системе охлаждения всегда циркулирует по большому кругу через радиатор и двигатель не прогревается до рабочей температуры, особенно, зимой или во время поездок на высокой скорости.
Полезная информация: чаще всего термостат клинит в открытом положении, хотя иногда бывает и наоборот — в закрытом. Второй вариант гораздо хуже первого. При открытом термостате, в принципе, можно спокойно ездить, откладывая визит в автосервис до более подходящего времени, хотя, слишком затягивать не стоит. А вот термостат, заклинивший в положении «закрыто», грозит перегревом двигателя.
Кстати, если вы давно не меняли антифриз, то установка нового термостата предоставит вам удобный случай сделать это, поскольку замена термостата на автомобиле предполагает полный слив охлаждающей жидкости. Впрочем, некоторые автовладельцы вообще никогда не меняют ОЖ и всю жизнь ездят на одной и той же. Впрочем, это уже решать вам.
https://youtube.com/watch?v=-PPNi-CT5Ek
Датчик температуры охлаждающей жидкости Рено Сандеро
В моделях Рено предусмотрена герметичная система охлаждения двигателя. Циркуляция охлаждающего вещества осуществляется за счет принудительного воздействия, что значительно улучшает работу системы. Кроме того, магистраль оснащена расширительным бачком и другими устройствами.
Схема
Система охлаждения автомобилей Рено Сандеро, помимо упомянутого бачка, состоит из таких деталей, как радиатор с электровентилятором, датчик температуры, шланги и патрубки, насос для циркуляции жидкости так называемая рубашка для охлаждения силового агрегата, салонный радиатор, каналы в головке блока для газа, а также камеры сгорания. В качестве наполнителя охлаждающей системы Sandero используется антифриз, использование которого допускается в регламентированном количестве (5,45 л) при температурном режиме до -40С градусов.
При помощи термостата, который располагается на задней части блока цилиндров, поддерживается оптимальная температура двигателя, которая колеблется от +90С до +100С.
Замена температурного регулятора
Основными признаками неисправности датчика температуры может быть некорректное отображение информации о температуре на приборной панели, при этом индикатор может показывать резкое снижение или повышение температуры за короткий промежуток времени.
Установка нового датчика осуществляется в обратном порядке с учетом последовательности действий. После того как датчик установлен, необходимо добавить систему недостающее количество вещества
Если проблема не устранена, то необходимо обратить внимание на работоспособность радиатора
В случае необходимости замены радиатора нужно слить все количество охлаждающей жидкости из системы и произвести демонтаж детали. Для этого нужно снять передний бампер и бачок гидроусилителя руля, демонтировать электровентилятор и отсоединить все патрубки. На следующем этапе отсоединяются крепящие кронштейны с обеих сторон радиатора, а сама деталь отсоединяется от радиатора кондиционирования, наполненной фреоном, для чего ее необходимо потянуть в верхнем положении. После этого радиатор извлекается из подкапотного пространства Sandero.
Замена наполнителя в контуре кондиционирования
По истечении определенного времени некоторое количество фреона может улетучиться из контура кондиционирования автомобиля Рено. Наиболее распространенными местами утечки являются различные соединения патрубков и т. п. Не реже чем один раз в год автовладельцам рекомендуют обращаться на специализированные станции для проверки уровня фреона и дозаправки недостающего количества этого вещества.
Замена или дозаправка фреона в контур кондиционирования Рено Сандеро осуществляется на профессиональном оборудовании специалистами станций технического обслуживания автомобилей. Такие устройства определяют сколько необходимо добавить фреона, анализируют состояние магистрали и проверяют на предмет наличия утечек. Осуществить описываемые операции в гаражных условиях без наличия специального оборудования по закачке фреона невозможно.
Характеристики двигателя Н4М
HR16DE или H4M
Блок двигателя облегчен за счет того, что изготовлен из алюминия, в отличие от предшественника в линейке французских моторов. Ремень ГРМ заменен на цепь, 16-клапанная головка блока также отлита из алюминия.
Технические характеристики:
- выпускается с 2006 года по настоящее время
- имеет точный рабочий объем 1598 см³
- обладает разной мощностью в зависимости от модификации: 108 — 117 лошадей
- крутящий момент также разнится: 142 — 158 Нм
- степень сжатия 10,7:1
- периодичность замены смазки: каждые 15000 км, лучше 7500 км
- расход масла: не более 500 гр на 1000 км
- объем масла в двигателе 4,3 литра
- относится к экологическому классу Евро-4, Евро-5
- рекомендуется использовать топливо АИ-95
- система питания — инжектор
- в качестве материала для блока цилиндров применяется алюминий
- количество цилиндров — 4
- на цилиндр приходится по 4 клапана
- имеет ход поршня 83,6 мм
- стандартный диаметр цилиндра 78 мм
- рабочая температура от 84°C до 100°C
- H4M работает на цепном приводе ГРМ
Блок цилиндров, ГБЦ и коленвал двигателя
Расход топлива
В зависимости от автомобиля, на котором установлен двигатель H4M, будет изменяться расход топлива.
Рено Аркана с 6МКПП и полным приводом в городе потребляет до 9,9 литров, по трассе достаточно 6,4 литра на сотню, а в смешанном цикле расход будет 7,7 литров.
Рено Аркана
Рено Аркана с 5МКПП и передним приводом в городе расходует до 9,2 литров на 100 км, за городом укладывается в 5,6 литров, а в смешанном цикле этот показатель равен 7,1 литров на сотню.
Рено Логан 2 поколения
Рено Логан 2 поколения с 5МКПП в городском цикле потребует 8,5 литров топлива на 100 км, по трассе расход снижается до 5,6 литров, а в смешанном режиме 6,6 литров хватит на сотню километров.
Ниссан Террано
Ниссан Террано с 6МКПП и полным приводом в городе ест до 9,1 литра на 100 км, по трассе ощутимо меньше — 6,8 литров, а в смешанном цикле хватает 7,6 литров на сотню.
Технические особенности Н4М
Цепной привод ГРМ двигателя
Мотор H4M спроектирован автопроизводителем Nissan для Tiida и Note. Новинка была продемонстрирована в 2004 году на выставке в Парижском автосалоне. Устройство двигателя соответствовало техническим канонам начала двухтысячных: легкий четырехцилиндровый блок из алюминия с цепным приводом ГРМ, 16 клапанов в ГБЦ без гидрокомпенсаторов.
Дроссельная заслонка H4M
Электронная заслонка дросселя, инжекторная подача горючего через две форсунки в каждом цилиндре. Явным достоинством оказалось соответствие жестким экологическим требованиям Евро 5.
Это интересно: Антибактериальная обработка кондиционера Renault Sandero
Рабочая температура двигателя скачет 2-4-2 деления
Пробуем убрать скачки температуры охлаждающей жидкости на панели приборов Логан…
Приветствую, автолюбитель Renault Logan!
Решаем проблему с «прыганием» рабочей температуры двигателя 2-4-2 деления, для этого снимем фишку питания с датчика температуры двигателя. Для гарантии восстановления надёжного контакта в соединении нанесём на контакты фишки средство ВД-40.
Предварительно полагаем, что контакты в соединении окислились. И поэтому датчик ведёт себя не адекватно, выдавая данные о состоянии температуры охлаждающей жидкости.
Итак. Для удобства работы снимаем воздушный ресивер и добираемся до фишки питания и наносим состав ВД-40 или подобный препарат. Напылим с баллончика состав на оба соединения, на фишку и её ответную часть на датчике температуры. После обработки контактов ставим фишку на место до появления характерного щелчка.
Помимо этого, для эксперимента, куском кошмы закрываем термостат, чтобы защитить его от набегающего потока холодного воздуха и посмотрим, что это даст для температуры охлаждающей жидкости. Обернул термостат и закрепил вокруг его кошму куском медного провода.
А также восстановим надёжное соединение на проводе «массы» двигателя, отдав соединение и прочистив клемму от грязи и возможного окисления. Находим провод, начиная от минусовой клеммы аккумуляторной батареи и далее «идя» по проводу до его соединения с «массой».
Для того чтобы отсоединить провод и прочистить клемму, воспользуемся рожковым ключом. Сверху открутить соединение с массой не получается и поэтому необходимо снять защиту двигателя и отдать соединения снизу, используя эстакаду или смотровую яму.
Провод массы пока не трогали, попробуем поездить и посмотреть, что дадут манипуляции с фишкой и утеплением термостата на показаниях температуры щитка приборов.
Устанавливаем ресивер на своё место, и выезжаем на пробную поездку, следя за показанием температуры. Пока температура показывает 2 деления.
Пробная поездка
Вообще, когда на указателе 2 деления, то это значит, двигатель и система охлаждения работают в штатном режиме. Когда же температура уходит более чем на 4 деления, то срабатывает вентилятор охлаждения и сбивает температуру, не пуская ее значение на 5 деление, тем самым защищая двигатель от перегрева.
Да, ещё стоит попробовать закрыть спереди основной радиатор картонкой и также посмотреть, как это отразится на скачках температуры указателя на приборной панели.
По мере прогрева появилось 4 деление на указателе, сейчас проследим, начнутся «скачки» температуры или нет. При этом вентилятор обдува салона включён на первое положение.
По ходу движения автомобиля температура упала на 2 деление. Как написал один из владельцев Логан, — кошма для утепления термостата не помогает. Посмотрим, может он оказался прав, так как температура продолжает свои «скачки».
Вновь появились 4 деления на экране щитка приборов, значит, температура продолжает прыгать. Хотя на 4 делениях уже держится продолжительное время. В салоне стало ещё жарче.
Вот опять температура упала на 2 деление
Обратил внимание, сбрасываю газ 2 деления, давлю на педаль газа 4 деления
Плюс утепления термостата кошмой, это тепло в салоне автомобиля. На лето кошму нужно будет обязательно снять, это дело 1-ой минуты.
Температура на 4 делениях держится на одном уровне. Значит, программа подстроилась под «новый термостат» и теперь показывает постоянно 4 деления. Видимо, кошма действует.
На этом эксперимент заканчиваем.
См. видео
Комментарии приветствуются, ставьте лайки и подписывайтесь на сообщество Ютуб канала, где можно голосовать и самообучаться.
Клапан фазорегулятора
Он устанавливается, чтобы определять давление масла на фазорегулятор, который меняет угол опережения зажигания. Отклонение клапана осуществляется электромотором, его параметры отражаются на параметрах угла опережения зажигания, и находится в пределах от 0 до 45, чем интенсивнее работает двигатель, тем выше значение.
Признаки неисправности клапана фазорегулятора – машина начинает глохнуть на холостых оборотах, падает тяга, увеличивается расход топлива. Если на холостых двигатель глохнет, раскручивается болтик клапана, и он вынимается. Часто его разъем забивается пластиковой стружкой и клапан перестаёт работать.
Успокоитель выпускного распредвала
На многих версиях двигателя K4M в клапанной крышке предусмотрен успокоитель выпускного распредвала. Успокоитель представляет собой подпружиненный ролик, находящийся в цилиндре, помещенном в отливку в алюминиевой клапанной крышке. Ролик обегает отдельный квадратный кулачок, предусмотренный на выпускном распредвале. Вся эта конструкция служит для того, чтобы в некоторых режимах работы фазовращателя впускного вала выпускной распредвал не «обгонял» его.
На каких версиях двигателя Рено К4М применяется успокоитель распредвала? |
716 ; 760 ; 761 ; 766 ; 782 ; 790 ; 791 ; 794 ; 800 ; 801 ; 804 ; 812 ; 813 |
Успокоитель является довольно проблемным устройством. На его стакане и в посадочном гнезде в алюминиевой клапанной крышке образуется выработка и люфт. В результате стакан начинает стучать в своем гнезде.
Но, что еще хуже, к стакану подводятся масляные каналы, масло из которых понапрасну стравливается и стекает на распредвал при возникновении выработки в гнезде. При этом давление масла в ГБЦ снижается, что может приводить к износу шеек распредвалов.
