Панель приборов Лада Калина

Почему ошибки появляются при высокой влажности на улице

Предупредительный индикатор может загореться или моргать после запуска машины в сырую погоду. Причиной неисправности является конденсат, попадающий в штекеры и нарушающий контакт или изменяющий сопротивление цепи. По мере прогревания моторного отсека или салона влага испаряется и проблема исчезает, но владельцу необходимо найти колодку с поврежденным или бракованным уплотнителем (в противном случае контакты начнут покрываться слоем окислов, что вызовет отказ электроники автомобиля).

Некоторые владельцы после осенних выездов на бездорожье отмечают включение индикатора Check Engine и нарушение режима работы силовой установки. Причиной является некорректное формирование искры в одном или нескольких цилиндрах (при тестировании обнаруживаются ошибки вида P0301, P0302, P0303 или P0304, позволяющие найти неисправную свечу или залитую водой катушку).

Отличаются ли знаки у дизельных от бензиновых двигателей

Ввиду схожести конструкций значки приборки дизельных и бензиновых автомобилей на 90% схожи между собой. В качестве отличия выступают только специфические указатели, отвечающие за дизельный силовой агрегат.

Внешний вид	Значение
	Прогрев свечей зажигания. Значок активируется при активации зажигания. Двигатель можно завести после того, как указатель пропадет.
	Два знака имеют одно значение. При их появлении необходимо заменить или прочистить сажевый фильтр.
	Превышена эмиссия в устройстве очистки выхлопа.
	Обнаружена поломка топливной системы. Параллельно мотор может барахлить. Обычно причина кроется в завоздушивании магистралей, засорах топливных фильтров.
	В дизель попала вода.
	Необходимо заменить или натянуть ремень ГРМ.

Панель приборов калина инструкция

Щиток приборов — это именно тот элемент, который может указать на состояние «здоровья» машины. По всему периметру щитка располагаются всевозможные датчики и сигнализаторы. Рекомендуется регулярно и тщательно следить за состоянием данного электрического узла, проводить необходимую проверку и диагностику лампочек и указателей. Разобраться в приборах, индикаторах и сигналах поможет специальная инструкция, с которой должен ознакомиться каждый водитель.

Практически все владельцы Лады Калины довольны панелью приборов данного автомобиля. Она информативна и проста. Она имеет определенную комбинацию приборов и органов управления.

Демонтируем приборку сами

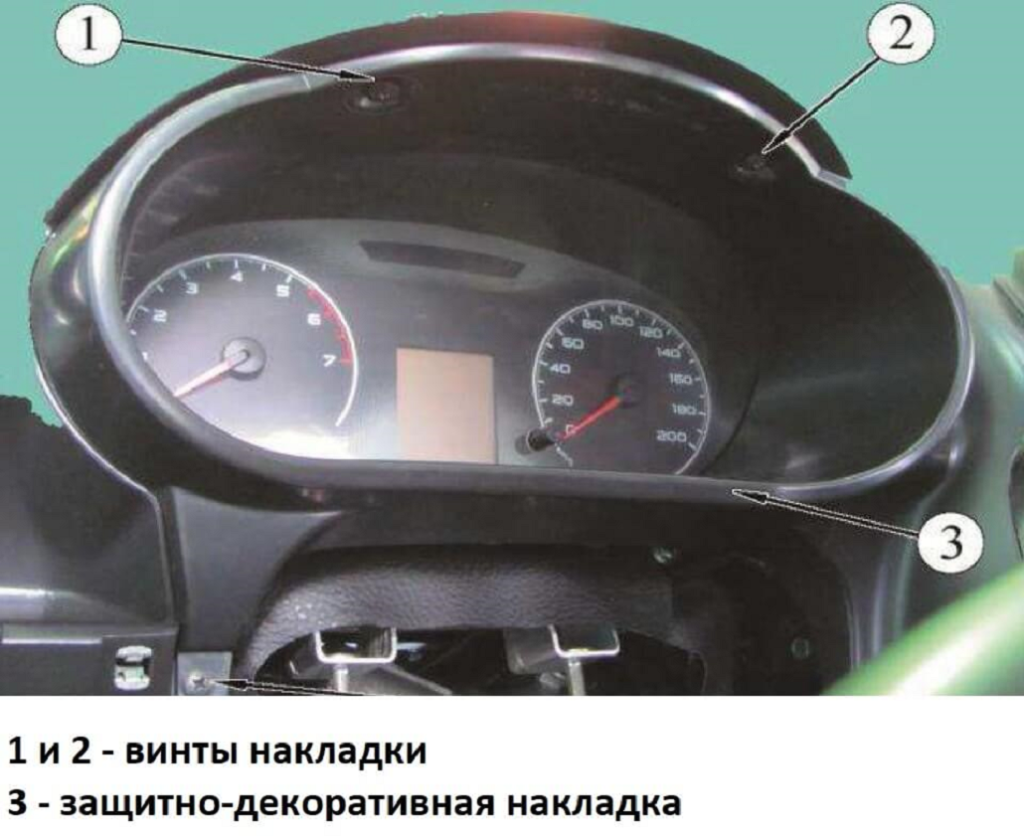

Чтобы снять приборную панель в «Калине-2», сначала выполняют демонтаж пластиковой облицовки. Деталь удерживают три самореза, два из которых видны сразу. Смотрите на приборку снизу, и найдёте их. Третий саморез, в свою очередь, находится в отсеке предохранителей.

Отсек с предохранителями будет закрыт крышкой

На рисунке нужный элемент обозначен цифрой «3».

В отсутствие облицовки легко найти 4 самореза, удерживающих приборку на месте. Открутив их, блок можно демонтировать полностью. Но не спешите: проводя демонтаж, нужно будет отключить разъём. А значит, ещё до выполнения всех операций отсоединяют клеммы АКБ.

Правильная установка приборной панели Калина 2

Монтируют приборный щиток по стандартной схеме. Сначала очищают детали от пыли, засорения. Проверяют целостность корпуса, по необходимости заменяют лампочки. Температура в салоне не должна опускаться ниже +15°С. Зимой работу рекомендуется выполнять в отапливаемом гараже или аналогичном помещении.

Установка приборного щитка:

1. Подключить электрический разъем и аккумулятор.
2. Проверить работу приборного модуля.
3. Отключить аккумуляторную батарею.
4. Прикрутить щиток 4 болтами.
5. Установить декоративную панель и закрепить ее 2 винтами.
6. Поставить на место защитную заглушку или крышку блока предохранителей.

Значки на приборной панели

Обозначение значков на панели автомобиля «Калина» приведено в инструкции по эксплуатации. Водителю необходимо их изучить перед поездкой, чтобы предотвратить аварийные ситуации на дороге.

Значки на панели приборов автомобиля ВАЗ «Калина» красного цвета, размещенные внизу тахометра, имеют значение:

• Восклицательный знак в круге. Это символ неисправности электронной тормозной системы автомобиля. При включении зажигания он появляется на несколько секунд, затем гаснет. Постоянное горение лампы во время движения сигнализирует об ошибках в системе.
• Значок, символически обозначающий батарею питания. При запуске двигателя активизируется, потом гаснет. Включение символа во время движения обозначает низкий заряд аккумулятора.
• Значки на панели автомобиля «Калина» красного цвета, расположенные в самом нижнем ряду, показывают опцию подушки безопасности переднего пассажира и непристегнутый ремень водителя.
• Третий красный значок в нижнем ряду сигнализирует о недостаточном давлении жидкости и других неисправностях в тормозной системе. При штатной работе эта лампа при запуске двигателя загорается и гаснет спустя несколько секунд.

Под тахометром расположены два символа желтого цвета. Эти значки на панели автомобиля «Калина» показывают общую неисправность в двигателе – его схематическое изображение и ошибки в функции тормозной системы АБС.

Значки на приборной панели автомобиля

Справа от бортового компьютера в нижнем ряду панели автомобиля «Калина» значки показывают состояние иммобилайзера:

• Если на панели горят значки «ключ» и «машина» в течение 15 секунд после запуска двигателя, а затем гаснут, значит, система не активирована.
• При включенной противоугонной системе лампочка загорается на несколько секунд при запуске двигателя.
• Если на «Калине» загорелся значок «автомобиль с ключиком» и моргает, это обозначает неисправность иммобилайзера.

Справа от лампочки иммобилайзера расположен значок, указывающий на проблему с подушками безопасности. При включении двигателя этот сигнал вспыхивает на несколько секунд, потом гаснет. Если он горит во время поездки, значит, система в нерабочем состоянии.

Под указателем температуры красные значки на панели автомобиля ВАЗ «Калина» обозначают уровень давления масла в двигателе и активированный стояночный тормоз. При запуске мотора они загораются, затем гаснут. Мигание во время движения символа, изображающего масленку, обозначает недостаточный уровень давления масла. При установке автомобиля на ручной тормоз загорается «Р» в круге, при опускании рычага — гаснет.

Под шкалой прибора, указывающего температуру охлаждающей жидкости, расположен зеленый значок «лампочка». Он обозначает включение габаритных огней автомобиля или ближнего света и при движении постоянно горит.

Справа от него расположен синий значок, загорающийся при включении фар дальнего света.

Руль с восклицательным знаком – сигнал неисправности системы электроусилителя, если он постоянно моргает во время движения. При штатном запуске двигателя он загорается, затем гаснет.

Красный знак в виде двух треугольников, находящихся один в другом – символ аварийного состояния. Он включается, когда моргают все сигналы поворота, предупреждая водителей о том, что машина неисправна.

Основные датчики панели приборов

Стандартный щиток приборов

1. Тахометр. Демонстрирует частоту вращения коленвала двигателя.
2. Спидометр. Показывает скорость движения машины в реальном времени.
3. Датчик уровня топлива. Указывает на количество топлива, находящегося в запасе. Если его объем в бензобаке меньше допустимого (стрелка находится в аварийной зоне красного цвета), на панели загорается оранжевая лампочка, показывая тем самым, что бензина осталось около 5 л.
4. Датчик температуры жидкости охлаждения. Необходимо следить за стрелкой прибора. При перегревании жидкости она окажется в красной зоне. Это означает, что температура охлаждающего вещества составляет более 115 ° С, что недопустимо.
5. Сигнализатор уровня топлива. Подает прерывистый звуковой сигнал о необходимости дозаправки.
6. Указатели левого и правого поворотов. Это стрелки, которые мигают зеленым светом, показывая направление поворота автомобиля.
7. Кнопка сброса показателя пробега за сутки.
8. Аварийка. При выборе данного режима сигнализатор мигает красным светом. При этом также мигают габаритные огни. Используется в аварийных ситуациях и при различных поломках автомобиля, предупреждая о проблемах других участников дорожного движения.
9. Сигнализатор электроусилителя руля. Имеет оранжевый индикатор. Чем больше повернуты колеса при запуске автомобиля, тем дольше он не погаснет.
10. Дальний свет. Лампочка синего цвета. Загорается при включении фар дальнего света.
11. Стояночный тормоз. При выключении ручника загорается лампочка красного цвета.
12. Аварийное давление масла. Этот индикатор должен загореться, когда включается зажигание, и погаснуть после того, как автомобиль завелся. Цвет — красный.
13. Габариты. Индикатор горит зеленым светом при включении габаритных огней.
14. Сигнализатор аэрбега. Он должен загореться, как только включено зажигание, и погаснуть, когда автомобиль завелся. Цвет индикатора — оранжевый.
15. Иммобилизатор. Индикатор оранжевого цвета. Показывает состояние иммобилизатора, режим охраны автомобиля.

Элегантная торпеда Калины 2

Жидкокристаллический индикатор компьютера. В верхней строчке отображается суточный пробег. В нижней — температура снаружи, время, средний расход бензина и другие показатели.

Сигнализатор ремней безопасности. При непристегнутых ремнях загорается индикатор красного цвета и подается прерывистый звуковой сигнал.
Сигнализатор АКБ. Должен загореться при включении зажигания и погаснуть после того, как автомобиль завелся. Цвет индикатора — красный.
Сигнализатор минимальной величины тормозной жидкости. Должен загореться, как только включается зажигание, и погаснуть, когда автомобиль завелся. Цвет индикатора — красный.
Сигнализатор неисправности электронного распределения тормозных сил. Должен загореться красным светом при включении зажигания и погаснуть после того, как автомобиль завелся.
Сигнализатор износа тормозных колодок.
Сигнализатор неисправности антиблокировочной системы колес. Должен загореться при включении зажигания и погаснуть после того, как автомобиль завелся. Цвет индикатора — оранжевый.

Распиновка щитка приборов ваз 2170 приора

Разводка щита приборки выполнена в упрощенной версии для облегчения замены и монтажа сменных деталей. Расшифровка подключения проводки на заводских клеммах выглядит так:

• 1 – ЭУР;
• 2 – контролька аварийки;
• 3 – датчик давления масла;
• 4 – световой индикатор включения ручного тормоза;
• 5 – БУ иммобилайзера;
• 6 – БУ подушек безопасности;
• 7 – наружное освещение автомобиля;
• 8-9 – указатели поворота;
• 10 – контроль системы впрыска горючей смеси;
• 11 – отключение ПБ переднего пассажира;
• 12 – индикация замков ремней безопасности;
• 13 – работа тормозной системы;
• 14 – кнопка перезагрузки подрулевого переключателя;
• 15 – индикация расширительного бачка тормозной системы;
• 16 – БУ ABS;
• 17 – выключатель положения дальнего света головного освещения;
• 18 – подсветка приборной доски;
• 19 – масса;
• 20 – прием питания от клеммы АКБ;
• 21 – соединитель замка зажигания;
• 22 – сенсор расхода горючего;
• 23-24 – переключатель режимов БК;
• 25-26 – датчик температуры «за бортом»;
• 27 – остаток топлива в баке;
• 28 – спидометр;
• 29 – индикация температуры антифриза;
• 30 – тахометр;
• 31 – диагностическая клемма;
• 32 – питание от генератора (L).

Внешний вид панели приборов на Лада Калина

Панель приборов на Лада Калина

1. Тахометр. При помощи него водитель может узнать, какая частота вращения коленвала. Циферблат поделен на сектора. Если стрелка будет находиться на красном, то это означает, что двигатель работает в опасном режиме.
2. Индикатор неисправности системы, которая управляет мотором. Эта лампочка загорается оранжевым после включения зажигания и гаснет, когда двигатель начинает работать. Если она будет гореть при работающем моторе, то это означает, что двигатель надо остановить и устранить причину неисправности. Работа двигателя с загоревшимся индикатором запрещена.
3. Диод, который сигнализирует включение левого поворотника.
4. Указывает на низкое давление масла в системе. После того, как мотор начинает работать, индикатор гаснет. Если лампочка будет гореть дольше 5 секунд после запуска мотора, то это будет говорить о том, что давление масла в агрегате недостаточное.
5. ABS. Загорается при включении зажигания и через две секунды после запуска мотора гаснет. Если она будет продолжать гореть, то это станет свидетельством того, что неисправна система тормозов. Автомобиль не рекомендуется использовать в таком случае. Надо найти неполадку и устранить ее.
6. Иммобилайзер. Горит оранжевым. Водитель по нему может определить работу системы охраны автомобиля.
7. Охлаждающая жидкость. Индикатор отображает температуру охлаждающей жидкости в системе. После запуска мотора гаснет. Также в процесс е эксплуатации авто индикатор может загораться, когда температура жидкости будет выше 115 градусов. Когда температура опустится до 110 градусов, то лампочка потухнет. При постоянном горении этого индикатора автомобиль не рекомендуется эксплуатировать. Это может привести к выходу из строя мотора.
8. Стояночный тормоз. После запуска мотора гаснет. Если индикатор загорится во время движения и послышится звуковой сигнал, то это будет свидетельством того, что жидкости в системе тормозов недостаточно. Если индикатор загорится, то эксплуатировать транспорт запрещается.
9. Лампочка указывает на включение правого поворотника.
10. Аккумулятор. Загорается красным. Гаснет после запуска двигателя. Если лампочка загорится в полнакала во время движения, то это означает, что заряд аккумулятора слабый. В таком случае неисправным может быть генератор (или ремень генератора) или регулятор напряжения. Эксплуатировать машину с горящим индикатором запрещается.
11. Спидометр. Показывает скорость, с которой авто передвигается.
12. ESC. Загорается желтым. Гаснет после запуска мотора. Если будет гореть во время движения «ESC OFF», то это говорит о том, что система не работает. Если лампа будет мигать во время движения, то это даст возможность водителю понять, что система работает. Во всех остальных случаях горение лампы скажет о том, что система курсовой устойчивости не работает.
13. Переход на высшую передачу. Не применяется на этом авто.
14. Дальний свет. Говорит о том, что в авто включен дальний свет.
15. Противотуманки. Говорит о включенных задних противотуманках.
16. Ближний свет. На автомобиле включен ближний свет. Если фара не горит, то проверьте предохранитель, далее замените лампу ближнего света.
17. Передние противотуманки. Говорит о включенных передних противотуманных фарах.
18. Сброс суточного пробега. При нажатии на кнопку счетчик обнуляется.
19. Дисплей бортового компьютера.
20. Незакрытые двери. Свидетельствует о том, что какая-то из дверей в автомобиле не закрыта.
21. Топливо. Указывает на количество топлива в баке. Не рекомендуется допускать, чтобы бензин в баке полностью вырабатывался. Это может стать причиной выхода из строя топливного насоса.
22. Давление в шинах. Показывает на недостаточное давление в колесах.
23. Индикатор усилителя руля. Загорается оранжевым. После запуска мотора гаснет. Если лампа будет гореть во время работы двигателя, то это говорит о неисправности усилителя. Неполадку надо устранить.
24. Непристегнутые ремни безопасности.
25. Неисправность мотора. Не используется на авто.
26. Состояние подушки безопасности. Гаснет после запуска мотора. Если лампа будет продолжать гореть, то это говорит о неисправности. Надо неполадку устранить, так как при необходимости подушка не раскроется.

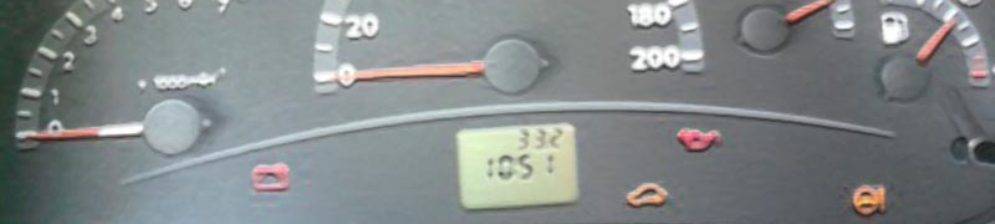

Зажигание включено, загораются индикаторы проверки

Дисплей бортового компьютера

Дисплей бортового компьютера (расшифровка ниже)

Все данные обрабатываются маршрутным компьютером. Устанавливается он на авто в зависимости от комплектации. Всего есть три вида таких компьютеров. Отличие между ними состоит в количестве информации, которую они предоставляют водителю.

1. Текущее время или индикатор подсказки переключения передач.
2. Пробег авто.
3. Температура воздуха за бортом.
4. Уровень бензина в баке.

Монтаж приборной панели Калина 1

Установку делают в обратном порядке. Для профилактики все поверхности очищают от пыли и грязи, проверяют отсутствие дефектов, повреждений. Ветошь сухая, влага может попасть на поверхность электрического разъема. Перед монтажом новой панели приборов проверяют правильное расположение крепежных узлов.

Этапы монтажа:

1. Установить штекер подключения к электросети авто.
2. Включить аккумулятор, проверить работоспособность приборной панели.
3. Отключить аккумуляторную батарею.
4. Вставить нижние валики в монтажные углубления.
5. Зафиксировать щиток, прикрутить 2 винта.
6. Установить в нижние защелки накладку, вкрутить крепежные шурупы.

Во время подключения штекера нужно аккуратно перевести защелку в положение «закрыто». Эта деталь изготовлена из тонкого пластика, при сильном нажатии она может поломаться. Сначала плотно вставляют штекер, затем поворачивают защелку.

Расшифровка индикаторов приборки

Отдельно следует выделить группу указателей, несущих уведомляющее значение. Лампы, не предупреждающие о поломке, они означают активацию отдельных элементов и блоков автомобиля.Полная расшифровка контрольных лампочек на приборке выглядит так.

Указатель	Значение
	Загорается на приборке, когда включаются дневные ходовые огни (габариты). Встречается на большинстве современных и классических авто.
	Преимущественно используется на грузовиках и сигнализирует о включении режима движения с прицепом.
	Разновидности указателей круиз контроля. Если лампа моргает – это говорит о неисправности в системе.
	На современных машинах указывает на активацию тормозной системы. Для разблокировки необходимо один раз нажать на педаль газа.
	Активирован спортивный режим работы подвески и двигателя.
	Аналогичный указатель, говорит о комфортном ритме передвижения.
	Индикатор горит только красным, указывает на отсутствие зарядки аккумулятора. Если лампа мигает, значит проблема может скрываться в генераторе.
	Индикаторы предупреждения, что некорректно работают внешние световые приборы. Возможно, перегорела лампа или разбита фара.
	Синий указатель горит постоянно, когда головное освещение находится в режиме дальнего освещения. Когда включается ближний свет фар – сигнал гаснет.
	Нарушена работа задних стопов.
	Активированы габаритные огни.
	Указатель срабатывания передних противотуманных фар.
	Аналогично для задних противотуманок.
	Также может дублироваться одновременным морганием поворотников, говорит о включении аварийной сигнализации.
	Нормальный режим работы парковочного модуля.
	Указанный выше блок неисправен или обнаружена критическая поломка.
	Указатели информационного типа монтируются в основном на внедорожники. Дополнительно могут дублироваться указателями градусов угла на дисплее бортового компьютера.
	Индикаторы выкл/вкл системы помощи при трогании с места под горку.
	Если сигнал появился на приборке, значит обнаружено слишком низкое давление масла внутри картера мотора. Знак относительно новый, на классике может выполняться в виде обычной красной лампы.
	Индикатор от встроенных датчиков давления в шинах. Причины поломки: проколы или поступательное падение накачки колес.
	Включен режим движения машины в экономическом режиме. У некоторых моделей в этот момент выключается один или несколько цилиндров.
	Имеет аналогичное значение.

Бортовой компьютер Лады-Калины

ЖКИ бортового компьютера расположен на приборной панели и содержит две строки:

• верхняя строка отображает счетчик общего/суточного пробега;
• нижняя строка отображает: текущее время;
• наружную температуру воздуха;
• время движения авто;
• средний расход топлива;
• мгновенный расход топлива;
• примерный остаточный запас хода;
• среднюю скорость авто;
• количество израсходованного топлива.

Для переключения между режимами индикации нижней строки используются клавиши подрулевого переключателя стеклоочистителей: клавиши, расположенные в торце переключателя переключают функции «по кольцу» вперед и назад; клавиша «Reset», находящаяся снизу переключателя сбрасывает значения в «ноль».

Показания верхней строки (общий/суточный) пробег переключаются кнопкой, расположенной в правой части приборной панели (под датчиком топлива). Если индицируется счетчик суточного пробега, то для его обнуления необходимо нажать и удерживать кнопку в течение 3 секунд.

Порядок установки часов на Ладе-Калине:

• Для перехода из режима индикации текущего времени в режим установки необходимо нажать и удерживать более 3 секунд клавишу «Reset», при этом значения часов и минут начнуть мигать;
• Установка минут производится путем нажатия клавиши «переключения по кольцу вперед», расположенной на торце подрулевого переключателя стеклоочистителей;
• Установка часов производится путем нажатия клавиши «переключения по кольцу назад», расположенной на торце подрулевого переключателя стеклоочистителей;
• При однократном нажатии клавиши значение минут/часов увеличивается на «1», для более быстрого изменения значений необходимо нажать и удерживать клавишу;
• При установке минут счетчик секунд обнуляется (установка счетчика часов на счетчик секунд не влияет);
• Для возврата из режима установки в режим индикации необходимо кратковременно нажать на клавишу «Reset» или в режиме установки часов в течение 1 минуты не нажимать ни одну клавишу.

Подробная информация об отображаемых функциях (их диапазонах) бортового компьютера Лады-Калины:

• текущее время(час, мин) — 0:00-23:59 (разрешающая способность 1 минута);
• наружная температура воздуха(°C) — -40°C..+70°C; (разрешающая способность 1°C);
• время движения авто(час, мин), определяется как время, в течение которого работал двигатель с момента последнего обнуления — 0:00-99:59 (разрешающая способность 1 минута; для обнуления необходимо в течение 3 секунд удерживать клавишу «Reset»)
• средний расход топлива(л/100км) — 0,0-19,9 (разрешающая способность 0,1л/100км; после обнуления первые 500 метров пройденного пути не индицируются);
• мгновенный расход топлива(л/100км) — 0,0-19,9 (не индицируется, если скорость движения менее 1 км/ч);
• примерный остаточный запас хода(км) — 999-30 (разрешающая способность 5 км);
• средняя скорость авто(км/ч) — 0-250 (разрешающая способность 1 км/ч; после обнуления первые 500 метров не индицируются);
• количество израсходованного топлива(л) — 0-9999 (разрешающая способность 1 л; для обнуления необходимо в течение 3 секунд удерживать клавишу «Reset»).

В начало страницы Источник

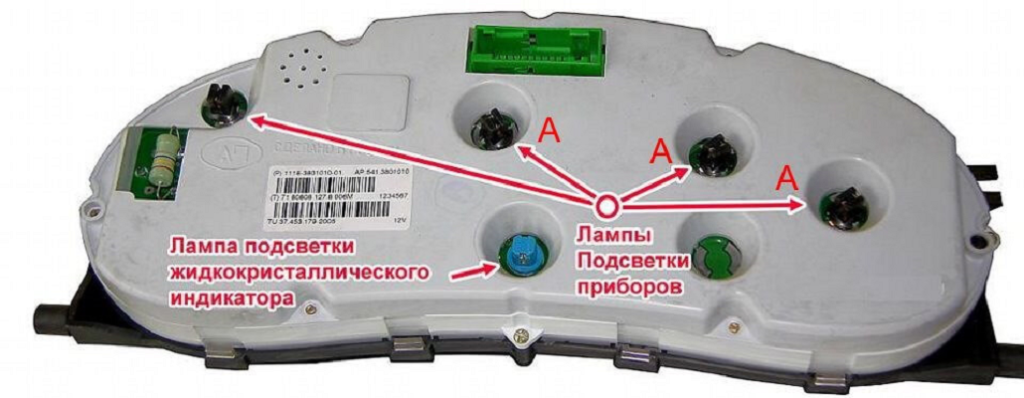

Выбор ламп

При выборе ламп можно пойти двумя путями:

1. Установить обычные лампы накаливания, такие как были установлены заводом изготовителем.
2. Установить светодиодные лампы.

Рекомендуем устанавливать светодиодные лампы, так как ресурс их выше по сравнению со стандартными и еще можно немного снизить нагрузку на генератор. Еще учтите, что у светодиодных ламп есть плюс и минус. Если вы поставили светодиодную лампу, а она не светит, переверните патрон с лампой на 180 градусов.

В панели приборов на Калине применяется тип ламп с цоколем W1,2W. В любом авто магазине можно купить патрон с лампой или лампочку отдельно.

Как сделать автотестирование панели приборов

Чтобы выполнить автотестирование панели приборов следует зажать кнопку сброса суточного пробега и включить зажигание. Стрелки приборной панели сделают несколько взмахов, а все индикаторы загорятся. Тест завершится автоматически.

про секретные функции автомобилей LADA.

Ключевые слова: панель приборов лада приора | панель приборов лада калина

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Что делать если горит индикатор тормозной жидкости на LADA
Как обучить ключ Лада Приора, Калина, Гранта (активация штатного иммобилайзера)
Описание панели приборов Лада Гранта и Калина 2

Что означают значки на приборке Калины

Приборка Калины имеет полный список необходимых индикаторов и указателей для комфортного управления и работы с машиной. Каждый элемент конструкции ответственен за свою часть бортового оборудования. Описание каждого символа выглядит так:

• 1 – стандартный тахометр. Стрелочный индикатор разбит до 7000 оборотов с порогом 500 об/мин;
• 2 – Проверьте двигатель. Стандартная лампа, присутствующая на всех современных машинах. Говорит о серьезной поломке двигателя и необходимости срочного ремонта;
• 3/9 – указатели обозначают включение поворотников;
• 4 – сильно снизилось давление масла в двигателе;
• 5 – АВС неисправен обычно гаснет при повороте ключа;
• 6 – индикатор работы иммобилайзера;
• 7 – индикатор имеет простое значение, говорит о перегреве мотора;
• 8 –указатель состояния парковочного тормоза;
• 10 – эмблема аккумулятора показывает состояние заряда батареи;
• 11 – одометр;
• 12 – указатель состояния системы курсовой устойчивости;
• 13 – необходимость перехода на повышенную передачу в большинстве версий не устанавливается;
• 14 – лампа индикации дальнего света;
• 15/17 – указатель нормальной работы кормовых/передних противотуманных огней;
• 16 – сигнализатор ближнего света;
• 18 – клавиша сброса суточного пробега;
• 19 – стандартный дисплей;
• 20 – иконка, указывающая на правильность закрытия дверей;
• 21 – критическое падение уровня топлива в бензобаке;
• 22 – восклицательный знак, вписанный в профиль покрышки, указывает на прокол колеса;
• 23 – если лампа гаснет после запуска двигателя – усилитель руля работает нормально;
• 24 – требование пристегнуть ремни безопасности;
• 25 – восклицательный знак используется только в некоторых комплектациях машины;
• 26 – указатель работы подушки безопасности.

Значки актуальны для версий типа хэтчбек и седан только определенных версий. В зависимости от года выпуска и комплектации обозначение символов может отличаться от номинального значения.

Распиновка щитка приборов автомобиля Приора

Распиновка панели выглядит довольно сложно, но есть более упрощенная схема, которая поможет разобраться с подключенными внутри проводами:

1. ЭУР
2. «аварийка»
3. Моторное масло
4. Ручник
5. Иммобилайзер
6. Подушки безопасности
7. Фары и габариты
8. Правый поворотник
9. Левый поворотник
10. Электронный блок управления
11. Датчик износа колодок
12. Ремни безопасности (датчик закрытия)
13. АБС
14. Кнопка «Reset»
15. Тормозная система, тормозная жидкость
16. АБС
17. Дальний свет фар
18. Освещение щитка торпеды
19. «Масса»
20. Тридцатая клемма
21. Пятнадцатая клемма
22. Расход топлива
23. Клавиша «Вперед»
24. Клавиша «назад»
25. Датчик температуры окружающего мира (минус)
26. Датчик температуры окружающего мира (плюс)
27. Уровень топлива
28. Датчики скорости
29. Температура охлаждающей жидкости
30. Одометр
31. Диагностика щитка (служебный)
32. Регулятор генератора

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Комбинации приборов и тюнинг

Перечисленные приспособления и органы управления находятся на так называемой торпеде автомобиля. Торпеду на Калину можно поставить оригинальную, тем самым разнообразив интерьер автомобиля.

Комбинация приборов закрывается специальной крышкой, являющейся накладкой на панель. При необходимости накладка легко снимается и заменяется.

Инструкцию по автотюнингу можно найти на специальных сайтах и форумах. Тюнинг комбинации всех приспособлений выполнить несложно, если есть минимальные навыки работы с паяльником. Комбинация приборов на Калине идентична комбинациям на ВАЗ 2118 и 2119. Сейчас очень популярна комбинация приборов GF 618 на Калину, основанная на светодиодах, она имеет встроенный маршрутный диагностический компьютер.

При помощи панели приборов водитель может отслеживать состояние автомобиля, характеристики движения и прочие функции и процессы, которые сказываются на безопасности передвижения. Также при помощи индикаторов владелец авто сможет правильно его эксплуатировать. Далее будет дано описание индикаторов на панели приборов, чтобы начинающему водителю было проще разобраться.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Щиток приборов служит для информирования водителя обо всех важных процессах, происходящих в его автомобиле. Именно по расположенным на этом устройстве шкалам, индикаторам, символам и лампам сидящее за рулем лицо способно контролировать работоспособность узлов и систем. Для корректного функционирования щитка, как единой системы, ему требуется регулярное диагностирование. Оно заключается не только в сканировании посредством подключения электронных считывающих устройств к ЭБУ, но и путем визуального контроля работоспособности всех указанных компонентов щитка (ламп и пр.).

Чтобы владелец Лада Калина, а именно про панель приборов этой модели сегодня пойдет речь, смог без труда ориентироваться в данном комплексном устройстве, производитель любезно согласился комплектовать автомобиль соответствующей инструкцией. Достаточно ознакомиться с ее постулатами и все тайны щитка будут вам открыты, тогда панель приборов не будет казаться чем-то невероятно сложным.

Производитель при разработке дизайна такой вещи, как панель приборов на авто Лада Калина постарался на славу. Найти недовольных «интерфейсом» приборки владельцев вряд ли удастся. Щиток до боли информативен и примитивен в плане восприятия символов и управления некоторыми из них.

Теперь перейдем к более детальному рассмотрению структурных компонентов такого важного элемента автомобиля, как приборная панель. Многим владельцам авто пригодится полное описание значков

Панель приборов Лада Калина: описание ламп и индикаторов

Отдельно следует рассмотреть описание каждого элемента:

• 2 – лампа указывает водителю, что в двигателе присутствует серьезная поломка, требующая срочного вмешательства;
• 3/9 – зеленые лампы, если индикатор мигает – включен соответствующий поворотник;
• 4 – указатель горит красным цветом, предупреждает о серьезном снижении уровня масла в картере двигателя;
• 5 – система АБС не исправна, требует вмешательства водителя;
• 6 – если загорелся значок – включен иммобилайзер;
• 7 – световой показатель перегрева двигателя;
• 8 – поднят ручник, движение невозможно;
• 10 – красный значок аккумулятора указывает на критическое падение заряда;
• 12 – система курсовой устойчивости не работает, машина может продолжать движение только при помощи механических стабилизаторов;
• 14 – световые элементы работают в режиме дальнего света;
• 15/17 – включены противотуманки для передней и задней части машины соответственно;
• 16 – горит ближний свет;
• 20 – возможно не закрыта одна или несколько дверей;
• 21 – заканчивается топливо – машина едет на запаснике;
• 22 – сработала система АБС на пробой колеса;
• 23 – индикатор неисправности электроусилителя руля;
• 24 – ремни безопасности не пристегнуты;
• 26 – подушка безопасности отключена или не работает.

Световые указатели на приборке делятся на три группы по цветовому признаку.

1. Зеленый/синий – индикаторы уведомляющего типа. Лампочки говорят о включении бортового освещения или других устройств и не несут ответственности за ошибки или неисправности.
2. Желтый/оранжевый – значки предупреждают водителя о необходимости повышения внимания. Имеется вероятность наличия мелких проблем или необходимость сервисного обслуживания.
3. Красный – индикаторы вспыхивают только в случае поломки или необходимости срочного вмешательства водителя в бортовые системы автомобиля.
