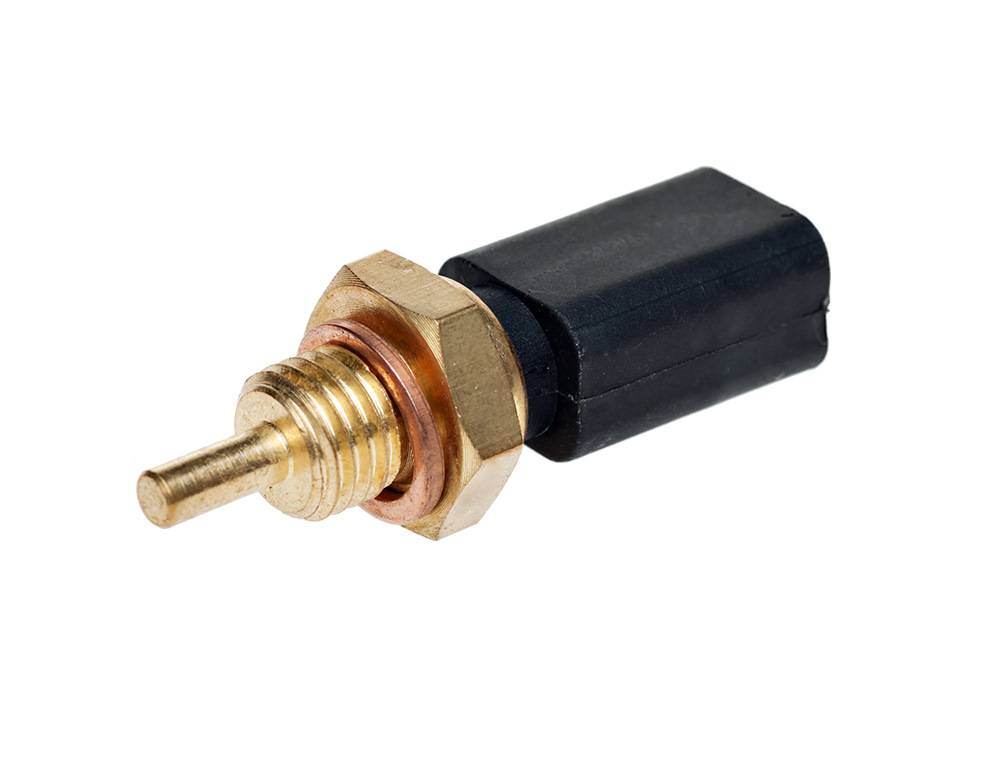

Датчик температуры охлаждающей жидкости
Контроль температуры двигатель это один из важных параметров, которой помогает продлить срок службы двигателя. Для измерения температуры используется датчик температуры охлаждающей жидкости, который не только измеряет температуру, но и корректирует топливную смесь и включает вентилятор охлаждения двигателя. Сам датчик это термоэлемент, изменяющий сопротивление в зависимости от температуры жидкости.
АРТИКУЛ: 7700105087
Расположение
Находится датчик температуры на магистрали циркуляции жидкости охлаждения, он вставляется в пластиковый корпус и фиксируется специальным шплинтом.
Признаки неисправности
Когда датчик выходит из строя могут наблюдаться задержки при включении вентилятора, температура двигателя на приборной панели может быть недостоверной, а так же топливная смесь может быть богатой, что значимо скажется на работе двигателя. ДВС может начать плохо запускаться после простоя, либо на горячую.
Диагностика и замена датчика давления масла
Метеорографы
Метеорографы используются для комплексного подхода к наблюдению за погодой. Они позволяют одновременно измерять и регистрировать значения атмосферного давления, температуры и влажности воздуха. В некоторых случаях к этим параметрам добавляется скорость воздушного потока (скорость ветра). Метеорограф может быть высокоточным, дополненным самописцем и предназначенным для получения актуальных метеорологических сводок, а может быть компактным и переносным, предназначенным для бытового использования в домашних условиях или в путешествиях. В первом случае его устанавливают на стационарной метеостанции, а также запускают в воздух на зондах или аэростатах, самолетах и ракетах.
Купить метеорографы, барометры, датчики атмосферного давления Вы можете купить в Санкт-Петербурге (СПб), Москве, Казани, Нижнем Новгороде, Челябинске, Новосибирске, Екатеринбурге, Самаре, Омске, Уфе, Ростове, Перми, Воронеже, Волгограде и других городах России.
Устройство коробки DP2
Датчик абсолютного давления
Для работы двигателя в нем необходимо наличие воздуха для смешивания с топливом. Количество воздуха подаваемого в двигатель должно строго подсчитываться, чтобы правильно составлять топливную смесь, этой функцией занимается датчик абсолютного давления воздуха во впускном ресивере. Он замеряет разряжение воздуха в системе и передает показания на ЭБУ, а тот в свою очередь понимает какое количество воздуха поступило в двигатель, и подает сигналы на формирование топливной смеси.
АРТИКУЛ:8200719629
Расположение
Находится датчик абсолютного давления на Рено Меган во впускном ресивере, устанавливается данная деталь в ресивер через специальное уплотнительное кольцо, которое исключает подсос неучтенного воздуха в систему.
Признаки неисправности
Когда ДАД выходит из строя в системе наблюдаются неполадки, так как топливо начинает приготавливаться в неправильных пропорциях, что приводит к нестабильному холостому ходу, потери мощности или даже невозможности запустить двигатель.
Не та вязкость
Возможно, при замене вы не обратили внимание на его вязкость, оно либо слишком жидкое, тогда насос просто не может создать нужное давление, либо загустело, что частенько случается зимой от холода. Для летнего периода вязкость была достаточной, но зимой масло густеет и насос его не в состоянии прокачать по системе, отсюда и загорается лампочка
Длительное горение лампы на холостых, с последующим погасанием, говорит о некачественном масляном фильтре. Фильтр должен удержать внутри своего корпуса смазку, после остановки мотора, чтобы при старте, мотор не вращался на сухую.
Получается, что он смазку фильтр не держит, она стекает в поддон. При запуске двигателя, лампа горит до тех пор, пока насос не набьет фильтр и систему смазки, для мотора это не хорошо, меняйте фильтр немедленно.
Причиной может быть и забитый фильтр, когда его забыли заменить, при очередной смене смазки, либо, когда масло давно не меняли, а только добавляли по уровню.
Вспоминайте, когда последний раз менялся фильтр на вашем авто? И когда была последняя смена смазки? Забитый фильтр не дает насосу прокачивать смазку с необходимой скоростью и давлением, вот лампа и горит. Это и для деталей мотора вредно, и от перегрузки быстро сломается и насос.
Датчик кислорода
Для определения выбросов углекислого газа, применяется датчик кислорода (лямбда зонд). Необходимость контроля выхлопных газов появилась с приходом ЕВРО-стандартов, ограничивающих выброс вредных веществ в окружающую среду. Датчик участвует в формировании топливной смеси и при повышении концентрации выбросов, посылает сигнал на ЭБУ для корректировки топливной смеси.
АРТИКУЛ: 8200036544
Расположение
Находится датчик концентрации кислорода в выпускном коллекторе и фиксируется, там через резьбовое соединение. Довольно часто с датчиком возникают трудности при его демонтаже, так как под воздействием больших температур он прикипает к коллектору, после чего его трудно снять.
Признаки неисправности
При поломке датчика на автомобиле значительно увеличивается расход топлива, а так же теряется мощность и динамика. Автомобиль начинает заметно хуже работать, а двигатель значительно вибрирует.
Как работают датчики давления масла
В зависимости от того, какой датчик давления масла используется в автомобиле, различаются принципы их работы.

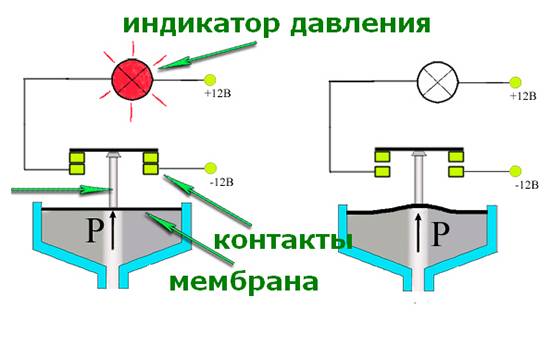

Принцип работы электронного датчика давления масла
Электронный датчик давления масла устроен намного проще, чем механический, и его выход из строя менее вероятен. Задача датчика – передать на приборную панель водителя информацию о том, что давление перестало поступать. Состоит такой датчик из следующих элементов: корпус, мембрана, контакты и толкатель. Датчик включен в электрическую цепь, в которой также находится индикатор аварийного давления.
В нерабочем состоянии двигателя мембрана выпрямлена, толкатель задвинут и контакты замкнуты. Если в этот момент запитать датчик, индикатор аварийного давления загорится. Именно поэтому при пуске двигателя лампочка горит в самом начале. Когда запускается мотор, возникает давление масла, которое воздействует на мембрану, а она взаимодействует с толкателем, размыкающим контакты. Если давление пропадет, контакты вновь замкнутся, и у водителя на приборной панели загорится аварийный индикатор. Также индикатор может гореть при выходе датчика из строя.

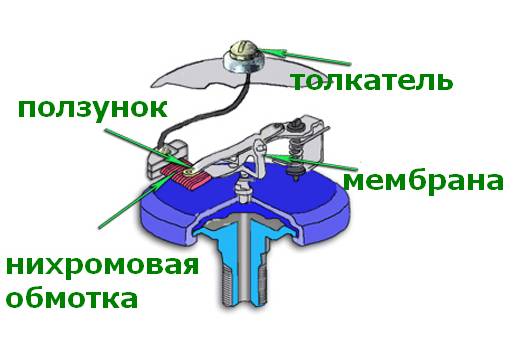

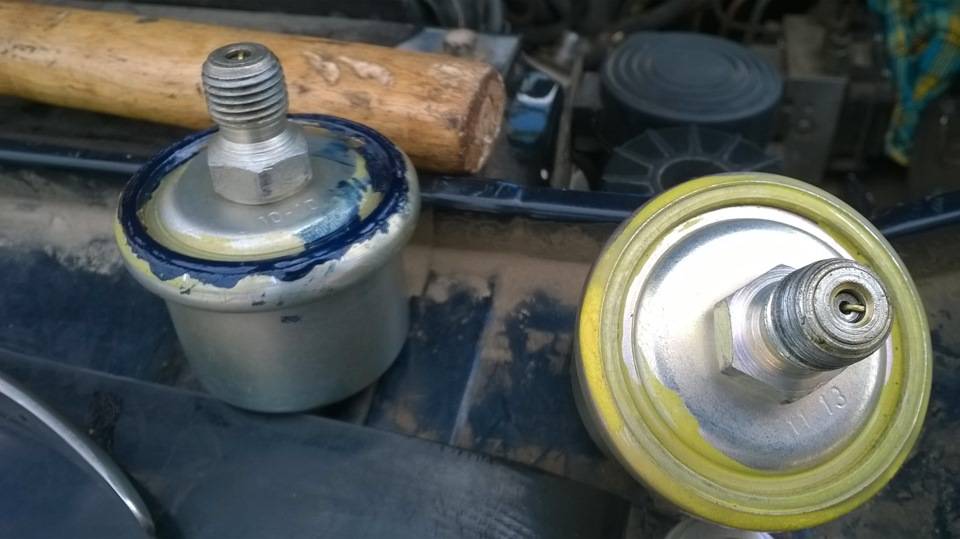

Принцип работы механического датчика давления масла
Механический датчик давления масла устроен сложнее, и он включает в себя следующие ключевые компоненты: корпус, мембрану, толкатель, ползунок и нихромовую обмотку. Кроме того, в конструкции датчика присутствует несколько маленьких элементов, при неисправности которых он будет показывать неправильные данные или вовсе перестанет работать.
Принцип действия механического датчика в том, что информация на стрелочный указатель давления масла на панели приборов поступает, в зависимости от положения ползунка на пластине с нихромовой обмоткой. Когда масло под давлением воздействует на мембрану, она приводит в движение толкатель. От него давление передается на механизм изменения сопротивления, и информация о давлении поступает на стрелочный индикатор на панели приборов.
Материалы для комплексной замены масла в АКПП Renault Megane II
Где находится
Чтобы масло непрерывно поступало к трущимся деталям двигателя необходимо давление, которое создаёт масляный насос. Поступающее из насоса масло очищает фильтр, после чего оно через главную масляную магистраль распределяется между потребителями.
Датчики установлены в главной масляной магистрали после фильтра
Место датчиков давления в смазочной системе двигателя — где-либо в главной масляной магистрали после фильтра.
Конструктивно датчики размещают в блоке цилиндров или в головке блока. Конкретное место зависит от модели двигателя.
Конструктивно датчики размещают в блоке цилиндров или в головке блока
Проверка детали и ее замена
Особые неисправности двигателей ВАЗ
Эти проблемы являются общими практически для всех типов двигателей, применяемых на автомобилях, в том числе и отечественных.
Но есть и специфические неисправности, которые встречаются только на определенных авто.
На классических моделях ВАЗ-2106, 2107 привод насоса выполняется от цепи ГРМ посредством приводной шестерни и приводного валика.
Частой проблемой в нарушении работы системы смазки становиться износ зубчатого сектора на шестерне или валике. Замена этих элементов позволяет избавиться от проблем.
Что касается современных авто, начиная от ВАЗ-2108 и до ВАЗ-2115, то у них привод насоса прямой, от шестерни коленчатого вала.
Отсутствие промежуточных элементов в конструкции повысило надежность привода, поэтому проблемы, возникающие в двигателях классических ВАЗов, на современных авто не встречаются.
Рабочее уровень в Меган 2
Этот показатель характеризует состояние мотора. Величина давления должна соответствовать нормативному значению производителя. Большинство владельцев Рено Меган 2 не задаются вопросом о нормативной величине давления в моторе, тем самым провоцируют риски для возникновения поломки агрегата или его нестабильного функционирования.
Уровень нагнетания смазки в исправном движке на холостом ходу при рабочей температуре, составляющей около 90 °C, должно достигать не менее 1 кг/см². Если обороты мотора приблизились к максимуму, то величина давления должна возрасти до 4 кг/см². Когда давление при указанных режимах работы имеет иные значения, то водителю следует прекратить эксплуатацию авто Рено Меган 2 и не прибегать к запуску двигателя до устранения причин, вызвавших такое изменение.
Полезные советы
Итак, что касается давления масла, поводами для его проверки без других явных причин считаются следующие признаки:
- двигатель стал шумно работать, появился стук гидрокомпенсаторов (при наличии) и другие посторонние звуки;
- водитель замечает, что лампочка давления масла периодически загорается в движении, моргает на холостом ходу, на холодном двигателе долго не тухнет и т.д.
Добавим, что частыми причинами снижения давления смазки в масляной системе является разжижение масла в результате попадания в картер топлива или антифриза. Если уровень смазки повышен, заметно появление пены или эмульсии в масле, при этом явно упал уровень антифриза в расширительном бачке, тогда проблема очевидна.
Также двигатель нуждается в диагностике тогда, когда в масле присутствует отчетливый запах горючего. Это говорит о том, что топливо из камеры сгорания в избытке попадает в масло через поршневые кольца. Такие неисправности являются серьезными и требуют немедленного устранения.
Еще не следует исключать вероятность использования неподходящего для мотора или потерявшего свои свойства моторного масла. В первом случае смазочный материал может не подходить для двигателя по индексу вязкости, не соответствовать рекомендуемым допускам производителя ДВС, оказаться неправильно подобранным с учетом сезонности (так называемое летнее и зимнее масло).
В этих случаях смазка способна как сильно разжижаться, так и густеть, не позволяя добиться нужного давления на холодном и/или горячем моторе. Также давление масла может быть нестабильным применительно только к режиму холостого хода или же при езде под нагрузкой.
Добавим, что давление в системе смазки падает в том случае, если возникают проблемы с КШМ (например, повреждены шейки коленвала или вкладыши). Также нужного давления может не быть по причине того, что выходит из строя или снижается производительность маслонасоса, происходит закупорка каналов системы смазки грязью и отложениями, забивается сетка маслоприемника и т.д.
С учетом вышесказанного перед замерами давления в обязательном порядке нужно проверить уровень масла, его состояние. Также нужно принимать в расчет и общее состояние ДВС, исправность его узлов, чистоту масляной системы.
Напоследок отметим, что необходимо использовать только рекомендуемый для двигателя тип масла, а также осуществлять правильный подбор смазочного материала с учетом индивидуальных особенностей и условий эксплуатации автомобиля.
Параллельно с этим показана своевременная плановая замена смазки вместе с масляным фильтром, что позволяет существенно увеличить срок службы силового агрегата до капитального ремонта.
Как проверить давление масла?
Есть несколько способов проверки давления масла.
Приборы на панели автомобиля могут показывать давление в разной форме — в старых отечественных автомобилях давление указывалось механическим прибором, в современных автомобилях используются цифирные табло, а иногда актуальное давление масла не указывается нигде, но на панели приборов находится аварийная лампочка, которая показывает тревогу в случае критического падение давления.
Чтобы проверить давление масла, когда стопроцентной гарантии того, что экстренная лампочка работает исправно, нужно провести ряд манипуляций. Контролировать экстренные приборы нужно и для того, чтобы избежать форс-мажорных ситуаций.
Для проверки давления нужно установить дополнительный прибор для измерения давления масла, который называется манометр — с цифровыми или механическими показателями. Это может сделать специалист, а самостоятельно вручную проверить давление масла можно, имея такой манометр — съемный или с другой модели автомобиля. Манометр нужно подсоединить вместо аварийного датчика давления в автомобиле.
Для этого нужно:
- прогреть мотор до рабочей температуры, достигнув 90 градусов;
- заглушить двигатель;
- под капотом найти аварийный датчик давления,к которому подсоединены лампочки на панели отдельным проводом, а сам находится на картере двигателя;
- на место аварийного датчика закрепить манометр;
- запустить двигатель и проверить на холостом ходу давление масла;
- добавить газа до более чем 5000 оборотов в минуту и снова определить рабочее давление масла.
Вместо обычного переносного манометра можно использовать также прибор для проверки давления от другой модели автомобиля, главное — чтобы был рабочим. Чтобы быть уверенным в показаниях, нужно убедиться в исправности прибора, поэтому рекомендуется брать манометр с хорошими рекомендациями от производителя, к которому есть доверие.
Не стоит брать китайский дешевых приборов, обладающих иногда большой погрешностью измерений. Для моделей авто с компьютером на борту, можно подсоединять цифровые измерители, демонстрирующие давление масла в цифрах.
Бдительность прежде всего
Поэтому в таких ситуациях подмены комбинированного датчика более простым аналогом следует проявить повышенную бдительность!
Загорание лампочки масла на Рено Логан, Меган, Сценик говорит о низком давлении смазки в двигателе. Данная проблема встречается как на бензиновых, так и на дизельных моторах. Как правило это происходит по причине износа поршневой группы, повреждения масляного насоса, фильтра или масляной магистрали, повреждения картера. Ещё одна из причин возникновения проблемы – поломка датчика давления, что напрямую не угрожает двигателю, но лишает водителя возможности контролировать этот важнейший параметр. От проблем с масляным датчиком, страдают модели Рено оснащенные бензиновыми двигателями 1.4 и 1.6, и дизелем К9К 1.5 dCi.
Какие АКПП устанавливались на Renault Megane
Рено Меган первого поколения появился в автосалоне города Франкфурт в 1995 году прошлого столетия. А изготавливали это транспортное средство во Франции, Италии. Модификации Рено Меган первого поколения оснащались автоматами AD 4. Это четырехступенчатые коробки передач, являющиеся надежными во время эксплуатации при регулярной смене смазки и вождении без агрессии и рывков.
Второе поколение появилось в 2002 году. И уже в 2003 Reno Megane 2 претерпел рестайлинг. В 2015 году появился Рено Меган 4.
Однако в период между 1998 годом и 2011 на данный тип транспортного средства устанавливалась французская коробка автомат Al4. Этот вид автомата имеет простую конструкцию. Его легко ремонтировать.
На некоторых моделях Рено Меган периода рождения 2008 – 2011 годов автовладелец может увидеть АКПП JF613E. Ее разработали сотрудники Nissan Jatco. Она имеет низкую стоимость, а также отличается неприхотливостью к климатическим условиям. Это вариаторная коробка передач. С 2008 года почти все транспортные средства модели Рено Меган стали оснащаться CVT.
Как проверить давление масла в двигателе
Проверка может быть нужна независимо от того, оборудован ли автомобиль стрелочным/цифровым индикатором или вывод данных о давлении на приборную панель конструктивно не предусмотрен.
Добавим, что все большее количество современных авто не имеет сегодня даже лампочки давления масла. Получается, нет возможности визуально проверить этот показатель и его изменения на разных режимах работы ДВС без дополнительных приспособлений.
Идем далее. Чтобы понять, какую отметку считаеть нормой для конкретного мотора, необходима таблица давления масла в двигателях того или иного производителя. Данную информацию можно найти в мануале, в специальной технической литературе по ремонту и эксплуатации, на профильных автофорумах и т.д.
Как уже было сказано, лампочка на панели может полностью отсутствовать. При этом даже ее наличие не позволяет точно определить нужный показатель. Не следует забывать о том, что также возможны сбои в работе самого индикатора (перегорание лампы, неисправности электрической проводки или датчика давления смазки).
Такие неисправности могут произойти в любой момент, при этом водитель лишается возможности контролировать давление в штатном режиме. Добавим, что для быстрой проверки лампы можно на незаведенном двигателе включить зажигание. Лампочка масла должна гореть. После запуска ДВС указанная лампа гаснет сразу или через 1-2 секунды. Если при включении зажигания лампа не загорается, тогда высока вероятность выхода элемента из строя.
Вернемся к проверке
Чтобы проверить давление масла, нужно иметь специальный манометр.
Обратите внимание, для точности замеров потребуется заранее прогреть двигатель до рабочей температуры.
Затем силовой агрегат нужно остановить. После этого следует обнаружить датчик давления масла на моторе.
Далее указанный датчик выкручивается, после чего подсоединяется переходник от манометра.
Затем можно запустить агрегат, после чего оценивается давление масла на холостом ходу.
Теперь нужно нажать на педаль газа, поднимая обороты до средних и высоких, параллельно фиксируя показания.
Для многих авто такой способ является оптимальным решением для замеров
Важно, чтобы измерительный прибор был исправным, также при анализе показаний все равно следует учитывать возможную погрешность
Также можно использовать цифровой измеритель (цифровой манометр с датчиком давления масла). Единственное, бюджетные приборы малоизвестных производителей отличаются большой погрешностью при измерениях. Это же утверждение справедливо и в том случае, когда автовладелец принимает решение установить дополнительный цифровой указатель давления масла в свой автомобиль.
Что касается самих показателей, они могут быть разными применительно к различным типам ДВС (дизель, бензин, производитель, объем, мощность, количество цилиндров, конструктивные особенности того или иного мотора). Например, давление масла в двигателе 2109 будет отличаться от аналогичного показателя на 16-клапанных моторах Лада Приора и т.д.
С учетом вышесказанного становится понятно, что нужные данные следует уточнять отдельно для каждого мотора. Если же говорить об усредненном показателе, при котором агрегат будет нормально работать, тогда:
- в режиме холостых оборотов давление масла на прогретом двигателе (температура масла около 80 градусов) должно быть около 2 бар (или 0.2 МПа);
- при повышении оборотов давление смазки должно расти, на высоких оборотах показатель должен составлять от 4.5 до 6.5 бар;
Поиск, снятие и установка
Согласно функционалу датчик коленвала находится возле соединения коробки АКП и двигателя автомобиля. Чтобы до него добраться, необходимо снять впускное отверстие и корпус фильтра кондиционера. Положение прибора в мертвой точке показывает необходимость его чистки или замены.
Хотя стоит отметить, что на Рено Меган II с объемом двигателя не 1.6, а 2.0, размещение коленвала и датчика предусмотрено в несколько другом месте – под аккумулятором. И его снятие и замена производятся с использованием ямы или подъемника, т.е. снизу автомобиля. Для снятия датчика потребуются следующие инструменты:
- удлинители;
- карданная муфта;
- ключ с головкой, минимум на 10, но лучше на 11 мм, и длиной около 1 метра в идеале;
- при необходимости переноска для лучшего освещения.
В первую очередь снимаем площадку АКБ. Далее, используя тонкую шлицевую отвертку, отделяем фиксатор разъема и колодку проводов. Если возникают сложности, то просто отодвиньте колодку, на сколько хватит длины проводов, тогда уже процесс снятия колодки будет не сложным
Теперь необходимо открутить два болта крепления, и снять прибор.
Важно не потерять резиновую прокладку и отметить для себя, где она была установлена. При потребности почистить или заменить датчик
Чистить его не сложно, необходимо просто протереть его чистой ветошью, смоченной в бензине. Зачастую это помогает и проблема может быть решена таким нехитрым способом. Однако, в любом случае, при чистке будьте аккуратны – это достаточно хрупкий элемент.
После установки прибора необходимо настроить программирование зубчатого участка маховика. Это осуществляется путем двух замедлений в последовательности на третьей передаче с частотой не более 4000 оборотов в минуту. До момента новой подачи топлива, что указывает на нормальную работу ЭБУ.
Если обнаружились неисправности, то их необходимо устранить согласно инструкции, и убедиться в полной работоспособности машины.
Замена датчика не является проблематичной, ознакомившись с инструкцией, это может сделать даже начинающий автолюбитель. Сложностью, как было сказано в начале статьи, являются различия моделей мотора на Меган и также различия моделей и мест нахождения самого датчика коленвала. Хотя с 1985 года он уже идет в единственно актуальном виде: 8200673202 и 8200647554.
Датчики кислорода
Один находится в выпускном коллекторе, расположен для катализатора (верхний датчик). Его выход из строя приводит к повышению или нестабильности оборотов, снижению тяги и другим проблемам в работе двигателя.
При диагностике требуется обратить внимание на температуру верхнего датчика кислорода, который оборудован спиралью. Она нагревается при запуске
Значение в миливольтах должно находиться в рамках от 100 до 800 мВ. Нагрев верхнего датчика должен быть активен, при сгорании спирали получается обрыв цепи, ЭБУ выдает ошибку и запускает работу двигателя в усредненном или аварийном режиме.
Решение проблемы – замена лямбда-зонда. Нижний датчик идет как диагностический и сигнализирует о состоянии катализатора. Если он оборван, это не влияет на работу двигателя в целом, но может привести к выходу катализатора из строя.
Суть работы моторного масла в системе автомобиля
Масло должно смазывать все движущиеся детали двигателя, которые могут быстро износится и от трения сильно перегреваются.
С другой стороны, если масла будет слишком много и давление захлестнет двигатель, то есть риск протечки масла.
Смазывающая жидкость должна равномерно распределяться по системе, циркулировать в условиях постоянного обмена температур и тепла. Кроме того, масло обладает свойством выгорать, поскольку от механического трения превращается в пленку на поверхности деталей, а при попадании в масло газообразных или твердых веществ, их соответственно отфильтровывают системы вентиляции и масляный фильтр, чтобы обеспечить равномерное течение.
Как проверить электронный датчик давления масла
Чтобы проверить электронный датчик давления потребуется мультиметр и насос (желательно с манометром). Перед началом проверки необходимо снять датчик с автомобиля и перевести мультиметр в режим диагностики цепи «на обрыв». Соедините датчик с насосом и подключите к нему мультиметр. Лучше использовать насос с манометром, чтобы не подать лишнее давление, от которого электронный прибор выйдет из строя.
Объединив насос, манометр и мультиметр, убедитесь, что на шкале стрелка находится в нуле. Далее подайте минимальное давление от насоса, в результате чего на рабочем датчике мембрана должна согнуться, сдвинуть толкатель и цепь разомкнется, что приведет к отклонению стрелки прибора в сторону бесконечности. Также рекомендуется подать давление, приближенное к максимальному, и убедиться в работоспособности датчика в подобном режиме.
Виды датчиков давления масла
В автомобильной индустрии нашли применение два вида датчиков давления масла:
- Электронный, который часто называют аварийным. Он способен работать в двух режимах: да/нет. То есть, точных показателей от такого датчика добиться нельзя, и его задача сигнализировать водителю, что полностью пропало давление масла в двигателе.
- Механический. В отличие от электронного, он позволяет точно определить давление масла, о чем водитель информируется стрелочной шкалой на панели приборов.
В некоторых автомобилях используются одновременно два типа датчиков, что позволяет водителям контролировать точное давление масла и мгновенно реагировать на ситуацию, если оно упало до нуля.

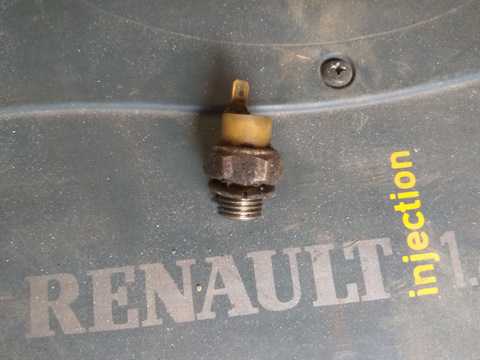

Диагностика и замена датчика давления масла
Почему после замены масла горит лампочка: основные причины
После замены масла лампочка давления по-прежнему горит. Разберем причины, которые вызвали загорание значка «масленки».
- Низкий уровень масла в картере.
Если включено зажигание, но двигатель не запущен (положение ON либо II), то у большинства машин на приборной панели горят все лампочки и надписи, включая и «масляный» индикатор. После запуска двигателя большая часть сигналов тухнет и «масленка» в том числе.
Любопытная ситуация возникает, когда лампочка загорается в определенные моменты, а через несколько секунд гаснет. Такое бывает при движении автомобиля в горку или с горки. В этот временной промежуток возможно переливание масла в переднюю либо заднюю часть картера. Если датчик уровня расположен на другом его конце, то, возможно, это является причиной загорания лампочки.
Также подобное случается при движении с боковым креном либо в результате резкого торможения (правда сомнительно, что это может возникнуть при торможении, а вот причины загорания лампочки при резкой остановке разберем далее). Если при выходе из крена в обычное положение индикатор не горит, значит, в картере двигателя недостаточное количество смазывающей жидкости.
