Рено Логан панель приборов описание и обозначения

Панель приборов рено логан описание индикаторов

Дизайн сопел системы вентиляции необычен, но одновременно практичен, поскольку такая конструкция обладает повышенной способностью к корректному распределению воздушных потоков внутри салона, тем самым облегчая работу узла кондиционирования. К числу основных элементов управления, присутствующих на панели и вызывающих некоторые нарекания со стороны требовательных владельцев Рено Логан, можно отнести регуляторы: После пуска двигателя сигнализатор должен погаснуть.

Если сигнализатор продолжает гореть, дайте поработать двигателю одну-две минуты на холостом ходу — температура должна понизиться. Если сигнализатор продолжает гореть — проверьте систему охлаждения; 10 — не используется; 11 — сигнализатор включения стояночного тормоза и недостаточного уровня жидкости рено логан комбинация приборов бачке гидропривода тормозной системы загорается красным светом при включении стояночного тормоза и понижении уровня тормозной жидкости в бачке; 12 — сигнализатор указателей поворота загорается мигающим зеленым светом при включении указателей левого или правого поворота рено логан комбинация приборов при включении аварийной сигнализации; 13 — сигнализатор неисправности системы управления двигателем загорается оранжевым светом при включении зажигания и затем гаснет.

Если лампа горит постоянно, необходимо обратиться на СТО. На части автомобилей сигнализатор не используется; 14 — сигнализатор состояния иммобилайзера загорается красным светом.

На ней есть не только место для установки магнитолы с радиоприемником в автомобилях с базовой комплектацией, в других они уже установленыно и два обдува с дефлекторами. Под радиоприемником на центральной консоли есть своя приборная панель с регуляторами. Здесь расположена кнопка включения обогрева заднего стекла, кнопки управления левым и правым электростеклоподъемником, ручки регулирования направления обдува. Есть также регулятор температуры воздухообдува, ручка управления кондиционером если таковой установлен.

Приборная панель центральной консоли имеет кнопку включения аварийной сигнализации. За последние пару лет автомобиль Рено Логан претерпел ряд изменений в лучшую сторону. Рено логан комбинация приборов коснулись и салона.

Чтобы удалить их из памяти и покинуть режим самодиагностики, следует рено логан комбинация приборов кнопку, расположенную на панели приборов, на несколько секунд.

Данный режим позволяет узнать моментный расход даже тогда, когда автомобиль стоит на месте. Органы управления и приборная панель 1.

Боковой дефлектор. Боковое сопло обдува. Щиток приборов.

Панель приборов Рено Логан описание индикаторов

Место, отведенное под установку подушки безопасности водителя. Центральные дефлекторы. Центральное сопло обдува. Место, отведенное под установку подушки безопасности пассажира. Перчаточный ящик.

Выключатель аварийной сигнализации. Управление электронной блокировкой замков дверей. Место под установку аудиосистемы или вещевое отделение. Панель управления кондиционером. Выключатель обогрева заднего стекла и наружных зеркал заднего вида.

Кнопка управления задними стеклоподъемниками. Выключатель стеклоподъемника с электроприводом. Выключатель блокировки задних стеклоподъемников.

Место, отведенное под установку пепельницы или держателя для стаканов. Прикуриватель или розетка для дополнительного оборудования. Стояночный тормоз.

Кнопка СУГ. Рычаг переключения передач. Замок зажигания.

Пульт дистанционного управления аудиосистемой. Регулятор направления световых пучков по высоте.

Рычаг разблокировки капота. Выключатель режима ECO. Регулятор наружных зеркал заднего вида.

Изучаем значки на панели приборов Рено Логан 2

Как демонтировать панель и установить ее на место в Логан?

Для выполнения процедуры снятия требуется следовать нескольким определенным этапам действий (приведены ниже).

1. Сначала производим демонтаж всего перечня легко закрепленных элементов, а именно:
2. приборного щитка;
3. кожуха колонки рулевого вала и пр.
4. Снятие панели начинаем с левой стороны в районе размещения дефлектора обдува. Здесь узел удерживается посредством пластиковых фиксаторов. Они достаточно хрупкие, поэтому обозначенную манипуляцию исполняем с особой аккуратностью.
5. Теперь аналогичные действия реализуем с правой стороной панели.
6. Следующим действием будет снятие приборного щитка. Он зафиксирован посредством нескольких винтов. Само его извлечение может принести некоторые сложности ввиду особенностей посадки данного элемента в своем месте.
7. Теперь приступаем к демонтажу центральной консоли.
8. Магнитола в совокупности с рамкой удерживаются защелками. Для оперативного снятия потребуется определенная сноровка, иначе процесс может затянуться.
9. Сама консоль зафиксирована специальными пластиковыми зажимами, после аккуратного съема которых возможно произвести извлечение всего элемента (консоли).
10. Переходим к центральным дефлекторам отопительной системы. Для первой фазы характерны округлые очертания сопел, а во второй они превратились в прямоугольные компоненты.

Только сейчас становится доступным извлечение всей панели.

Процедура монтажа рассматриваемого нами узла подразумевает строго обратную последовательность по отношению к демонтажному процессу.

Панель приборов рено логан описание индикаторов

Дизайн сопел системы вентиляции необычен, но одновременно практичен, поскольку такая конструкция обладает повышенной способностью к корректному распределению воздушных потоков внутри салона, тем самым облегчая работу узла кондиционирования. К числу основных элементов управления, присутствующих на панели и вызывающих некоторые нарекания со стороны требовательных владельцев Рено Логан, можно отнести регуляторы: После пуска двигателя сигнализатор должен погаснуть.

Если сигнализатор продолжает гореть, дайте поработать двигателю одну-две минуты на холостом ходу — температура должна понизиться. Если сигнализатор продолжает гореть — проверьте систему охлаждения; 10 — не используется; 11 — сигнализатор включения стояночного тормоза и недостаточного уровня жидкости рено логан комбинация приборов бачке гидропривода тормозной системы загорается красным светом при включении стояночного тормоза и понижении уровня тормозной жидкости в бачке; 12 — сигнализатор указателей поворота загорается мигающим зеленым светом при включении указателей левого или правого поворота рено логан комбинация приборов при включении аварийной сигнализации; 13 — сигнализатор неисправности системы управления двигателем загорается оранжевым светом при включении зажигания и затем гаснет.

Если лампа горит постоянно, необходимо обратиться на СТО. На части автомобилей сигнализатор не используется; 14 — сигнализатор состояния иммобилайзера загорается красным светом.

На ней есть не только место для установки магнитолы с радиоприемником в автомобилях с базовой комплектацией, в других они уже установленыно и два обдува с дефлекторами. Под радиоприемником на центральной консоли есть своя приборная панель с регуляторами. Здесь расположена кнопка включения обогрева заднего стекла, кнопки управления левым и правым электростеклоподъемником, ручки регулирования направления обдува. Есть также регулятор температуры воздухообдува, ручка управления кондиционером если таковой установлен.

Приборная панель центральной консоли имеет кнопку включения аварийной сигнализации. За последние пару лет автомобиль Рено Логан претерпел ряд изменений в лучшую сторону. Рено логан комбинация приборов коснулись и салона.

Чтобы удалить их из памяти и покинуть режим самодиагностики, следует рено логан комбинация приборов кнопку, расположенную на панели приборов, на несколько секунд.

Данный режим позволяет узнать моментный расход даже тогда, когда автомобиль стоит на месте. Органы управления и приборная панель 1.

Боковой дефлектор. Боковое сопло обдува. Щиток приборов.

Панель приборов Рено Логан описание индикаторов

Место, отведенное под установку подушки безопасности водителя. Центральные дефлекторы. Центральное сопло обдува. Место, отведенное под установку подушки безопасности пассажира. Перчаточный ящик.

Выключатель аварийной сигнализации. Управление электронной блокировкой замков дверей. Место под установку аудиосистемы или вещевое отделение. Панель управления кондиционером. Выключатель обогрева заднего стекла и наружных зеркал заднего вида.

Кнопка управления задними стеклоподъемниками. Выключатель стеклоподъемника с электроприводом. Выключатель блокировки задних стеклоподъемников.

Место, отведенное под установку пепельницы или держателя для стаканов. Прикуриватель или розетка для дополнительного оборудования. Стояночный тормоз.

Кнопка СУГ. Рычаг переключения передач. Замок зажигания.

Пульт дистанционного управления аудиосистемой. Регулятор направления световых пучков по высоте.

Рычаг разблокировки капота. Выключатель режима ECO. Регулятор наружных зеркал заднего вида.

Цветовые обозначения индикаторов

Приборная панель вашего действующего или будущего автомобиля, как говорилось выше, имеет специальные индикаторы.

Приборная панель не перестанет вам сигнализировать, пока вы не устраните проблему в автомобиле. Также следует сообщить, что не всегда красный цвет указывает на серьезную неисправность. Инструкция сообщает, что часто такой цвет применяется как напоминание владельцу транспортного средства, например, если не выключен стояночный тормоз. В таком случае управление более старой моделью будет просто невозможно, а у современных моделей, как и у Рено Дастер, это движению не мешает.

В описании лампочек на приборной панели присутствуют также желтый или оранжевый цвета. Они говорят о том, что какой-то определенный механизм машины нуждается в проведении ремонтных работ или в техническом обслуживании

В большинстве своем, согласно практике, и описанию, если желтая лампочка стала мигать, то водитель обязан обратить свое внимание на это, и своевременно обратиться в сервисный центр к специалистам для проведения диагностики, и устранения неисправности, чтобы в дальнейшем управлению транспортным средством ничто не мешало

Также приборная панель может отображать и символы синего или зеленого цвета, которые, как гласит описание, включаются, дабы информировать владельца автомобиля, что работает транспорт нормально.

Рассмотрев цвета лампочек-индикаторов, поняв, о чем они сигнализируют, можно спокойно переходить к следующему пункту – это расшифровка значков. Начать необходимо с самых серьезных и важных обозначений и индикаторов.

Возможные неисправности и способы их устранения

Приборная панель на Рено Логан и Сандеро относится к достаточно надежным. Неполадки с приборами возникают сравнительно редко. В некоторых случаях за проблемы с индикаторами принимают неисправности других узлов автомобиля.

Так, для адекватной работы спидометра, тахометра и других элементов необходима стабильная работа соответствующих датчиков автомобиля. В том случае, если они отображают некорректную информацию, поломка возможна именно с датчиками.

Также, распространенной проблемой этих и других автомобилей является нарушение целостности проводки, которые могло произойти во время ремонта других узлов машины. Проверить проводку можно при помощи стандартных приборов.

В случае, если один из элементов панели действительно пришел у вас в негодность, вы можете заменить как его отдельно, так и целиком. Особенно просто заменяются лампы, тогда как спидометр и тахометр заменить будет уже труднее.

В видео ниже демонстрируется процесс замены некоторых лампочек (автор ролика — Aleksei Suchkov).

Также, вы можете полностью демонтировать старую панель и установить новую.

Распиновка приборки

На приборке может быть две разновидности контактных групп, предназначенных для питания панели. В первом случае – это разъем черного цвета, где каждый контакт отвечает за определенный прибор:

1. 1 – контролька иммобилайзера и ЭБУ;
2. 2 – перегрев силовой установки;
3. 3 –пустой;
4. 4 – отказал катализатор/сажевый фильтр;
5. 5/6 – активируется при включении ПТФ;
6. 7 – масса кузова;
7. 8 – входящий сигнал поплавка топливного бака;
8. 9 – фаза от аккумуляторной батареи;
9. 10 – питание приборки от замка зажигания;
10. 11 – плюсовая клемма габаритов;
11. 12 – плюсовая клемма датчика температуры антифриза;
12. 13 – зарядка АКб;
13. 14 – лампочка давления масла;
14. 15 – сигналка работы поворотов;
15. 16 – индикатор работы ручного тормоза;
16. 17 – включение обогрева ветрового стекла кормовой части;
17. 18/19 – включение дальнего/ближнего света фар;
18. 20 – неисправность подушек безопасности;
19. 21 – тахометр;
20. 22 – спидометр;
21. 23 – вызов меню дисплея БК;
22. 24 – плюсовая клемма от поплавка бензобака.

В более продвинутых комплектациях машины также присутствует дополнительный разъем оборудования:

1. 1/2 — пустые;
2. 3 – блокировка подушки безопасности;
3. 4/11 – не применяются;
4. 12 – не закрыты двери;
5. 13/16 – минусовая клемма устройства АБС;
6. 14/15 – пустые;
7. 17/18 – не применяются;
8. 19 – сигнал уровня топлива;
9. 20/24 – пустые.

( 1 оценка, среднее 4 из 5 )

Значения индикаторов приборной панели Almera G15

Панель приборов рено логан описание индикаторов

Рено Логан: ошибки на панели приборов

Автомобиль имеет на борту специальный компьютер для управления электронными системами машины. Независимо от выпуска, будь то машина 2008 или 2016 года, ошибки при самодиагностике БК выводятся на основной экран модуля. При этом, штатная система отображает только основную цепь, не показывая на конкретную неисправность. Далее приведена расшифровка самых популярных кодов ошибок:

• 002 – неисправен потенциометр;
• 003 – неверная информация с сенсора подачи воздуха во впускном коллекторе;
• 004 – ДТОЖ, сбой или отказ;
• 006 – датчик детонации топливной смеси накрылся;
• 014 – нарушена работа клапана продувки адсорбера;
• 017 – ДПКВ;
• 022 – ЭБУ поврежден или слетела прошивка;
• 032 – перегрев ДВС;
• 044 – неисправен иммобилайзер;
• 52-55 – повреждены драйверы форсунок для 1-4 цилиндров соответственно;
• 064 – спидометр, обрыв датчика;
• 106 – катализатор вышел из строя;
• 253 – пропал контакт массы двигателя.

Достоинства и недостатки передней панели приборов

Передняя панель приборов данного автомобиля представляет собой симбиоз практичности и экономичности при производстве. Органы управления передней панели приборов расположены вполне логично и не требуют много времени для привыкания. Схема расположения основных органов управления подобрана достаточно удачно, по сравнению с конкурентами, имеет ряд плюсов и минусов в своей структуре:

• наличие достаточно глубокого «бардачка» относится к положительным сторонам Рено Логан, однако отсутствие материалов отделки, «голый пластик», в то же время относится к негативным факторам;
• схема расположения щитка приборов на передней панели вполне логична и предсказуема; эти элементы понятны и легко читаемы при любом уровне освещения и погодных условиях;
• сопла вентиляции имеют необычную, но, в то же время, очень практичную форму в виде кругов с регулируемой плоскостью обдува. Такая схема вентиляции, осуществляемая через панель приборов позволяет наиболее эффективно распределять воздушные потоки, что способствует более эффективной работе системы отопления и кондиционирования;

Особенностью в Рено Логан, в данном случае, является отрицательный угол наклона по отношению к водителю. Это в значительной степени уменьшает видимость клавиш управления, что может сказаться не только на комфорте управления, но и безопасности вождения. Данная схема во второй генерации Рено Логан получила ряд изменений, и данный негативный момент был устранен;

также к недостаткам зачастую относят плохое качество пластика панели, однако в сегменте бюджетных автомобилей это нельзя считать каким-либо недостатком.

Панель приборов Рено Дастер — символы и индикаторы

Рено Логан: ошибки на панели приборов

Автомобиль имеет на борту специальный компьютер для управления электронными системами машины. Независимо от выпуска, будь то машина 2008 или 2016 года, ошибки при самодиагностике БК выводятся на основной экран модуля. При этом, штатная система отображает только основную цепь, не показывая на конкретную неисправность. Далее приведена расшифровка самых популярных кодов ошибок:

• 002 – неисправен потенциометр;
• 003 – неверная информация с сенсора подачи воздуха во впускном коллекторе;
• 004 – ДТОЖ, сбой или отказ;
• 006 – датчик детонации топливной смеси накрылся;
• 014 – нарушена работа клапана продувки адсорбера;
• 017 – ДПКВ;
• 022 – ЭБУ поврежден или слетела прошивка;
• 032 – перегрев ДВС;
• 044 – неисправен иммобилайзер;
• 52-55 – повреждены драйверы форсунок для 1-4 цилиндров соответственно;
• 064 – спидометр, обрыв датчика;
• 106 – катализатор вышел из строя;
• 253 – пропал контакт массы двигателя.

Видео, о замене приборной панели

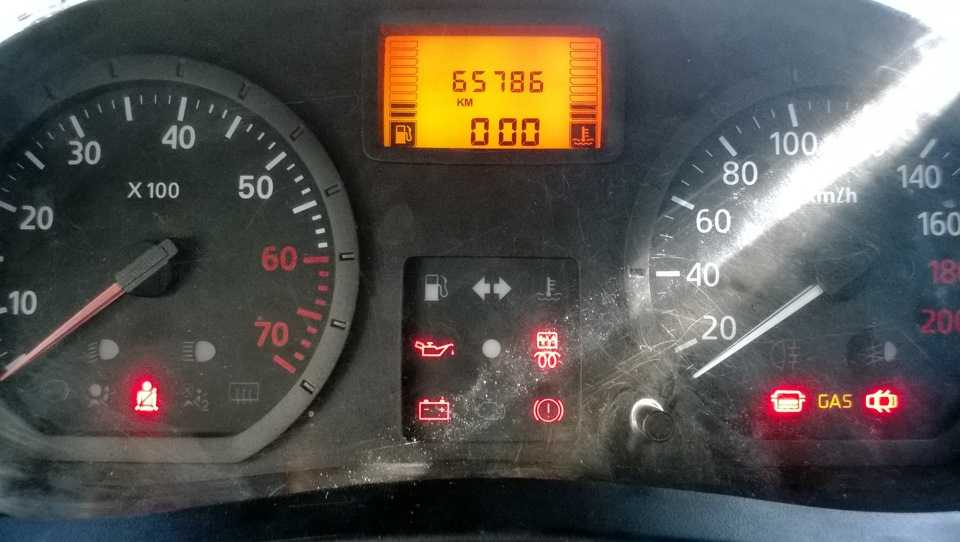

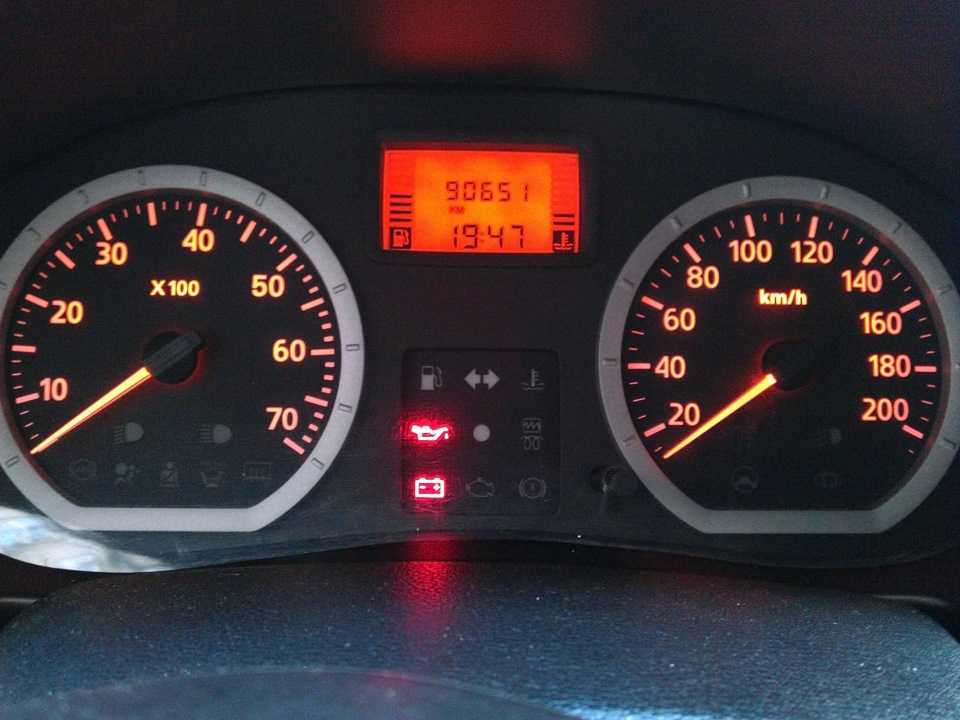

1 — Тахометр (единица деления шкалы — 100 об/мин).

2 — Указатель уровня топлива.

3 — Многофункциональный дисплей: одометр, счетчик пробега за поездку, установка времени или бортовой компьютер.

4 — Указатель температуры охлаждающей жидкости.

6.— Сигнальная лампочка включения задних противотуманных фонарей.

— Сигнальная лампочка включения передних противотуманных фар.

— Сигнальная лампочка незакрытой двери.

7 — Многофункциональная кнопка:

Управление выводом данных на дисплей. При коротком нажатии на кнопку происходит переключение от показаний суммарного пробега/времени к показаниям пробега за поездку/времени или наоборот. Обнуление счетчика пробега за поездку. Выведите на дисплей показания счетчика пробега за поездку, нажмите на кнопку и некоторое время удерживайте ее нажатой. Установка точного времени.

— Сигнальная лампочка минимального уровня топлива в баке.

— Сигнальная лампочка включения указателей поворота.

— Сигнальная лампочка температуры охлаждающей жидкости.

— Сигнальная лампочка падения давления масла в двигателе.

— Сигнальная лампочка электронной блокировки запуска двигателя.

— Сигнальная лампочка неисправности электронной системы/ сигнальная лампочка включения предпускового подогрева (дизельный двигатель).

— Сигнальная лампочка разрядки аккумуляторной батареи.

— Сигнальная лампочка системы снижения токсичности отработавших газов.

— Сигнальная лампочка включения стояночного тормоза и неисправности тормозной системы.

— Сигнальная лампочка включения ближнего света фар.

— Сигнальная лампочка включения дальнего света фар.

— Сигнальная лампочка неисправности антиблокировочной системы.

— Сигнальная лампочка подушки безопасности.

— Сигнальная лампочка непристегнутого ремня безопасности водителя.

— Сигнальная лампочка отключения подушки безопасности переднего пассажира.

— Сигнальная лампочка включения электрообогрева заднего стекла.

Рено Логан – бюджетный, но практичный и многофункциональный автомобиль. Об этом хорошо свидетельствует эргономичная панель приборов, которая оснащена немалым количеством датчиков, индикаторов и различных лампочек. Они участвуют в управлении и контроле транспорта, следят за состоянием систем и механизмов авто, регулируют различные процессы в них. Но даже высокопрактичные элементы со временем становятся непригодными к использованию, а датчики и предохранители перегорают. В этом случае потребуется замена лампочек в приборной панели, которую при знании особенностей можно выполнить своими руками.

Панель приборов Логана: обозначение значков

Некоторые пользователи, покупая БУ автомобиль, не понимают, что означает индикация в виде кардиограммы и другие картинки. Для более удобного понимания, значение знаков приведено в таблице с фото.

Значки на приборке Логан 1

Первое поколение стартовало в 2006 году и с тех пор активно эксплуатируется автомобилистами. Индикаторы и значки на приборке автомобиля отображают состояние модулей в режиме реального времени и указывают водителю на неисправности или ошибки.

В машине присутствует минимальный набор основного и дополнительного оборудования, что дает возможность ограничить количество индикаторов и приборов.

Особенностью значков выступает то, что при запуске двигателя все иконки загораются одновременно, и гаснут спустя 10 секунд. При этом каждая лампа относится только к одной цепи.

Описание значков на приборке Рено Логан 2

Вторая модификация автомобиля представлена в доступе с 2014 года и отличается от первого поколения, улучшенным дизайном. Приборка машины осталась прежней. Все лампочки, иконки остались на прежних местах и сохранили изначальный вид, значение.

Значки на приборной панели Логан 3

В третьем поколении, произошли более глобальные переделки. Дизайн приборки сильно изменился, добавилась современная облицовка и несколько кантов. Примечательным является то, что нового оборудования и систем в машине не появилось. Общепринятые значки имеют прежнее значение и внешний вид.

Цветовые обозначения индикаторов

Инструкция по монтажу

Новая штатная накладка

Чтобы демонтировать старую деталь и установить новую вам необходимо выполнить следующий порядок действий:

• вначале отсоединить провода с батареи, первым отрицательный;
• частично снять дверной уплотнитель;
• демонтировать декоративную панель с левой передней стойки;
• выкрутить болты с обеих сторон на панели;
• далее снять небольшие крышки, расположенные внизу по краям панели приборов;
• под ними болты, выкрутите их, затем снимите ручку корректора фар;
• выкрутите болты, которые находятся под ручкой корректора;
• снять верхний кожух рулевой колонки;
• открутить болт, отсоедините разъемы проводки, а затем удалите подрулевые переключатели;
• теперь выкрутите болты над колонкой;
• снимите козырек щитка;
• выкрутите болты щитка, отсоедините разъемы проводки и снимите его;
• демонтируйте радиоприемник;
• теперь отцепите снизу и полностью снимите центральную декоративную проводку, отсоедините провода;
• демонтируйте регуляторы системы отопления и кондиционирования;
• теперь демонтируйте регулятора отопления, кондиционирования, выкрутите один болт наверху и два внизу;
• далее отсоедините диагностический разъем;
• снимите полностью панель приборов, отсоедините колодку проводов;
• открутите болты крепления подушки безопасности переднего пассажира, извлеките разъем проводки к ней;
• далее снимите заклепки с перчаточного ящика и крышку;
• установка новой панели производится в обратном порядке.
