Проконсультируйте по лямбде
А не подскажите как правильно ее прозвонить , на ней 4 провода (2 белых, 1 серый и вроде черный)
если на панели джеки чан горит, то к дилеру менять по гарантии.
Делал диагностику когда, результат был при горящем чеке схож с вашим, сказали датчик не реагирует.
Это намок разъем штекера, я уж второй год с этим живу. Как сырая погода или лужа поглубже так горит, сохнет когда за два часа, а когда и пару дней. Перед весной запихал разъем в изоляцию и обмазал сантехническим герметиком, месил мокрый снег и штурмовал лужи после этого дней 10 все было в порядке. А с приходом морозных ночей как то опять он промок (промерз или отпотел не могу ладу дать) и сейчас горит уж второй раз хотя по лужам после мойки не летаю. Вот такая зараза и это далеко не только на дастарах, у друзей на кроссоверах миубиси и форд также!
Делал диагностику когда, результат был при горящем чеке схож с вашим, сказали датчик не реагирует.
замена по гарантии или датчика или проводки.
Источник
Методы проверки лямбда-зонда
Чтобы проверить исправность лямбда зонда, достаточно мультиметра. Работа выполняется в такой очередности:
- Проводится внешний осмотр. Сажа на его корпусе указывает на то, что он мог сгореть.
- Отключается датчик от электрической цепи, мотор заводится.
- Наконечник необходимо нагреть до рабочей температуры. Для этого нужно держать обороты двигателя в пределах 2-3 тысячи оборотов.
- Контакты мультиметра подсоединяются к проводам датчика. Плюсовой стержень прибора – на сигнальный провод (черного цвета). Минусовый – на массу (серый провод, если его нет, то просто на кузов авто).
- Если датчик исправный, то показатели мультиметра будут колебаться в пределах 0,2-0,8 В. Неисправный лямбда-зонд выдаст показатели от 0,3 до 0,7 В. Если на экране показатель стабилен, то это означает, что датчик не функционирует.
Неисправности первого кислородного датчика
Распространённые неполадки кислородного датчика Duster:
- P0133 – слабое быстродействие в цепочке переднего ДК. Это означает, что в 1-го сенсора очень медленный отклик.
- P0170 – имеется нарушение соотношения ТВС (топливной и воздушной смеси).
Для устранения причисленных ошибок, в качестве замены не подходит сенсор СТАРОВОЛЬЛЬТ VS-OS 0180, так это не полный аналог RENAULT 226901841R. Понадобится купить оригинал или поменять местами датчики – верхний с нижним, но как это сделать при условии, что появляется сигнал «Check Engine»? Нужно оригинальный нижний сенсор положить в преобразователь ржавчины на десять минут, далее промыть водой из-под крана и просушить.
Оригинал: RENAULT 226901841R
Установите новый датчики на место исправного управляющего, а оригинал RENAULT 226901841R на верх, как ДК, регулирующий горючую смесь. Теперь можно сбросить ошибки, и заводить автомобиль Рено Дастер. Больше тяга не пропадёт.
Какой фирмы лучше лямбда-зонд и как его выбрать
В продаже можно встретить сотни различных лямбда-зондов. Общее количество производителей в России насчитывает 20-30 компаний. Самыми лучшими фирмами-производителями являются следующие организации:
- Bosch. Делает дорогие, но качественные и надежные лямбда-зонды. Они подойдут для всех категорий транспортных средств. Поставляется с защитным колпачком и смазкой. Главные недостатки – высокая цена, много подделок.
- Profit. Чешский бренд, который продает лямбда-зонды среднего ценового диапазона. Выпускается в различных конфигурациях, а продается в любом магазине. Поэтому водитель сможет подобрать запчасть под свои нужды. Главный минус – посредственная защита проводов.
- Denso. Японский бренд, который производит широкополосные и циркониевые лямбда-зонды. Продукция бренда отличается хорошим качеством, большим разнообразием зондов по конструкции резьбы, достаточно умеренной ценой. Главный минус – продается в основном онлайн.
- NGK. Еще один японский бренд, который выпускает сверхкачественные надежные лямбда-зонды. Детали стоят недорого, что является еще одним плюсом бренда. У NGK есть один крупный недостаток – неподходящий для европейских и российских машин электрический разъем. Покупателю придется срезать и паять с другим разъемом.
Признаки неисправности лямбда-зонда
Перечислим несколько сигналов, свидетельствующих о необходимости замены лямбда-зонда:
- сверхсильная токсичность выхлопных газов;
- нестабильная динамика разгона;
- кратковременное включение индикатора неисправности двигателя при резком увеличении оборотов;
- нестабильные холостые обороты;
- повышенный расход топлива;
- потрескивания в области катализатора при заглушенном моторе;
- постоянно горящая лампа неисправности двигателя;
- поступление необоснованных сигналов о переобогащенном составе топливовоздушной смеси.
Обратите внимание, что все перечисленные признаки могут свидетельствовать о поломке не только лямбда-зонда, но и других запчастей автомобиля.
Средняя продолжительность работы лямбда-зонда составляет 60 000 –130 000 км. К числу возможных причин поломки датчиков относят:
- установку устройств с использованием силиконовых герметиков, не рассчитанных на высокие температуры;
- использование низкокачественного топлива;
- попадание масла в выхлопную систему из-за износа маслосъемных колец или колпачков;
- перегрев лямбда-зонда в результате некорректно выставленного зажигания или переобогащенной топливовоздушной смеси;
- многократные попытки включения двигателя в течение короткого периода времени, которые приводят к проникновению горючих смесей в систему выхлопа;
- нестабильный контакт, замыкание на массу, обрыв выходного провода;
- деформация конструкции датчика.
Где находится лямбда-зонд и сколько их в автомобиле
Для того чтобы определить точное количество датчиков кислорода в вашем автомобиле, можно обратиться за помощью в автосервис, где после специальной диагностики вам выдадут снимок днища машины с отмеченными на нем лямбда-зондами. Но если вы хотите сэкономить свои средства, мы расскажем, где искать лямбда-зонд и как установить количество датчиков самостоятельно.
Стоит отметить, что лямбда-зонды устанавливаются и под капотом автомобиля, и под днищем.
Для начала нужно определиться с точным годом выпуска автомобиля. Если ваше транспортное средство изготавливали еще в XX веке, то, скорее всего, у него имеется только один лямбда-зонд. Более современные модели авто, как правило, оснащены двумя или четырьмя датчиками.
Диагностика лямбда зонда
Выше мы рассказали, как работает лямбда зонд, а теперь поговорим о диагностике и прочистке датчика.
Итак, начиная диагностику, нужно погреть элемент. Для этого следует запустить силовой агрегат и дать ему работать примерно 10мин. Это должно обеспечить идеальную проводимость в электролите и создание конечного напряжения на регуляторе кислорода. Диагностика производится без отключения лямбда зонда, при работающем и прогретом моторе. Сама диагностика выполняется при помощи осциллографа — данное оборудование дает самый правильный результат.
Если нормативное значение напряжения будет отличаться от полученного при диагностике, то датчик нужно заменить. Параметр напряжения должен составлять не меньше 10,5В. Обнаружив пониженное значение напряжения следует проверить качество подключения регулятора кислорода и соответствующих разъемов, помимо этого, необходимо убедиться в заряженности аккумулятора.
Ещё нужно протестировать сопротивление датчика. Для чего требуется отключить разъем. В идеальном варианте показатель сопротивления должен находиться в интервале 2-14Ом, но это значение зависит от модели датчика кислорода.
Причины неисправностей и как их определить
При неправильной работе лямбда зонда силовой агрегат автомобиля начинает работать нестабильно.
Причины поломки кислородного датчика
Рассмотрим причины, по которым регулятор может дать сбой.
- В электрической цепи случился разрыв, например, в точке подключения датчика к общей сети. Другой причиной может состоять в недостаточном контакте на контроллере либо его окислении.
- Замыкание при работе регулятора.
- Загрязнение, которое является самой распространенной причиной неисправности датчика. Данная поломка, зачастую, случается из-за постоянной заправки автомобиля некачественным топливом.
- Температурная перегрузка датчика. Данная проблемы возникает из-за сбоев в системе зажигания.
- Непрерывное передвижение автомобиля по бездорожью приводит к большим вибрациям и к повреждению устройства.
- Кислородный элемент часто ломается при попадании в систему цилиндров силового агрегата или во впускную систему антифриза.
- Поломка нагревателя регулятора. Очень часто данная проблема возникает из-за износа контроллера (его естественного «старения»).
- Датчик может выйти из строя, если двигатель работает на слишком обогащенной ТВС.
Симптомы поломки лямбда зонда
Определить неисправность кислородного датчика можно по следующим симптомам:
- расход топлива значительно вырос;
- обороты «плавают» при холостых оборотах силового агрегата;
- вы стали ощущать характерные рывки, когда автомобиль набирает скорость;
- катализатор работает нестабильно;
- повысилась концентрация токсинов в отработанном газе.
В том случае, если вы обнаружите хотя бы один из перечисленных признаков, следует провести диагностику контроллера, а в случае необходимости — заменить его.
Датчик кислорода
Ошибка датчика кислорода рено дастер
Дорогие друзья! Пришлось тут недавно претензию писать в Рено, т.к. в ремонте отказали и сняли с гарантии. Выкладываю отрывок текста претензии:
Автомобиль Рено Дастер 2015, приобретался в августе 2015 года. Первое обращение к указанному дилеру было весной 2016-го, на пробеге ок. 10000 км по причине индикации Check Engine — ошибка лямбда-зонда, топливной смеси. После некоторого ожидания запчасти, зонд поменяли. Осенью 2016 года ошибка снова проявилась, но позже сама пропала. В начале зимы 2017 года обратился повторно с той же проблемой. Ошибка та-же. Ответили, что «так часто зонд менять нам не разрешат», посоветовали сменить АЗС (в итоге сменил Statoil и Роснефть на Лукойл), «сбросили» ошибку, взяли за работу 990 рублей. В последствие ошибка неоднократно возникала снова — обнаруживал и сбрасывал её ELM-сканером. В марте 2017 самостоятельно сделал ТО-2 согласно Перечню сервисных операций Renault. Никакого влияния на ошибку это не оказало. Опять обратился к указанному дилеру. Увидев сканер в OBD-разъёме, мастер сказал, что проблемы наверняка в нём. Попросили поездить без него, позвонить позже. Ошибку «сбросили», денег не взяли. Через неделю опять загорелся индикатор ошибки. Согласились на замену зонда (хотя мне и казалось, что это не поможет). Приёмщик попросил сервисную книжку. Спросил где отметка ТО-2. Я рассказал, какие операции производил. Приёмщик спросил какие свечи я поставил, я ответил «Bosch» (Bosch VR 7 SPP 33 «Double Platinum» 0 242 135 524). На что мне ответили, что все проблемы из-за свечей, т.к. «надо было ставить NGK». Маркировку и работоспособность свечей не проверяли. Далее мне было предложено либо пройти у них ТО-2 (хотя пробег был уже ок. 40000) и заменить зонд бесплатно, либо оплатить диагностику (ок. 1200 рублей) и остаться с наилучшими пожеланиями. Я выбрал второй вариант, т.к. начал сомневаться в эффективности операции по замене зонда, а заодно и в компетентности персонала
Разумеется, это не помогло. На сайте ограничение по числу символов по тексту претензии, а по телефону тётя записала, похоже, в своей вольной интерпретации, периодически повторяя: «нет, ну а чего вы хотите?»
В целом машина ведёт себя нормально, нравится, как едет, работает ровно. Единственное, на мой взгляд великоват расход — 10 л в смешанном цикле. 8,5 — 9 литров, если тошнить на трассе. Змой расход был 11 — 12 л. Но из тех отзывов, что я читал, так и не понял, какой нормальный расход. У кого-то такой же, у кого-то чуть ли не 7 литров.
Складывается впечатление, что на впуске есть дефект. То ли воздух подсасывает, то ли форсунки, не идеально распыляют, если и в правду залил однажды г. Ошибки «Fuel trim p0170» и «O2 Sensor». В общем нужен совет, куда копать. Или не мудрить и к нормальному диагносту записаться?
Источник
Рабочий ресурс кислородного устройства
Кислородный элемент является одним из датчиков, который имеет достаточно быстрый износ. Это обусловлено тем, что он подвергается постоянному контакту с отработанными газами и его рабочий ресурс прямо зависит от качества топливной смеси и отсутствия неисправностей в двигателе. К примеру, датчик из циркония рассчитан на 70-130 тыс. км пробега.
Работа нижнего и верхнего датчика находится под постоянным контролем бортовой диагностической системы. И при сбое одного из них фиксируется соответственная ошибка, при этом на приборной панели загорается лампочка («Check Engine»). Определить поломку в этом случае можно при помощи специального сканера диагностики.
При исправном функционировании лямбда зонда, параметры сигнала представлены правильной синусоидой, которая демонстрирует частоту переключения не меньше 8 раз за 10с.
Схема работы кислородного датчика
Знаете ли вы что такое лямбда зонд на Рено Дастер
Не все владельцы автомобилей досконально знают принцип работы машины, функционал отдельных механизмов. К таким непопулярным элементам относится лямбда зонд или, как его ещё называют, кислородный датчик. Этот прибор посылает системе информацию о соотношении воздуха и бензина в камерах сгорания. Основываясь на данных срабатывает защита, механизм контроля, балансировки оптимальных для работы показателей. Благодаря исправному выполнению своих задач лямбда зонда предотвращает дестабилизацию работы двигателя рено дастер.
Датчик кислорода требует регулярной диагностики на предмет дефектов, для своевременного их предупреждения или коррекции. Если пренебрегать этими обязанностями, его поломка может привести к полному выходу из строя всего автомобиля. Поэтому нужно проводить диагностику рено дастер.
Что такое лямбда зонд
Лямбда зонд (в народе – кислородник) – это датчик, который определяет, сколько кислорода содержится в отработанных выхлопных газах, выделяемых двигателем. Название прибора произошло от греческой буквы лямбда (пишется «λ»). Именно с ее помощью выражают коэффициент содержания кислорода в выхлопах при его подсчете.
Зачем нужен подобный датчик? Он выполняет две функции.
- Контроль эффективности работы мотора. Если в отработанных газах избыток кислорода, значит, реакция окисления бензина (то есть горение) протекает со слабой интенсивностью. Сгорает не весь бензин, его окисляет не весь кислород. Поэтому подачу топлива надо уменьшить. В обратной ситуации, когда кислорода в выхлопах слишком мало, подача горючего увеличивается.
- Обеспечение максимально безвредных выхлопов. В последнее время существенно возросли требования к экологичности отработанных газов. По установленным в большинстве сран мира стандартам нельзя, чтобы в атмосферу попали несгоревшие частицы топлива. Лямбда зонд обеспечивает их полное сгорание.
Таким образом, лямбда зонд осуществляет регулирование состава топливной смеси и тем самым стабилизирует работу мотора.
Неисправен лямбда-зонд: причины и ремонт
Лямбда-зонд выходит из строя по различным причинам. Это высокие нагрузки на выхлопную систему машины, повреждение электрической проводки, использование низкокачественного бензина и другие. Ниже рассмотрим основные сценарии возникновения неисправностей, а также узнаем, как эти проблемы с лямбда-зондом разрешаются.
Образование нагара
Одной из популярных причин выхода из строя лямбда-зонда – образование слоя нагара в области активной зоны запчасти. Если двигатель заводить слишком резко, то небольшие порции бензина попадают в выхлопную систему машины и оседают там на поверхности лямбда-зонда. Нагар образуется и по другим причинам – использование низкокачественного топлива, неправильное включение двигателя.
Устанавливается поломка по следующим признакам:
- Двигатель работает небольшими рывками.
- Часто пропадает зажигание.
- Периодически мигает индикатор “Check Engine”.
Статья по теме: Горит Check Engine (ошибка двигателя): причины и лучшие решения проблемы
Чтобы исправить эту проблему, рекомендуется демонтировать старый и поставить новый лямбда-зонд. Также можно попытаться очистить наконечник самостоятельно. Делается это так:
- Демонтируйте устройство, аккуратно снимите защитный колпачок.
- Налейте в емкость 80-100 мл ортофосфорной кислоты.
- Поместите в емкость колпачок, чтобы его край остался снаружи (например, привяжите к чему-либо).
- Спустя 20-30 минут достаньте датчик, промойте водой и высушите его.
- Установите обратно наконечник, нанесите защитную пасту и приварите конструкцию (например, методом аргонной сварки).
Перегрев устройства
Лямбда-зонд может временно выходить из строя из-за перегрева выхлопной системы. Ключевое слово здесь “временно” – при повышенной нагрузке начинает мигать кнопка “Check Engine”. Тогда как при нормальной езде такая проблема не наблюдается. Связано это с тем, что на автомобили устанавливаются датчики на циркониевой основе, а такие лямбда-зонды не могут работать при высоких температурах. Это и приводит к выходу из строя прибора.
Устанавливается перегрев по таким признакам:
- Проблема возникает только при высоких нагрузках (езда на высокой скорости, подъем в гору).
- Серьезно растут расходы топлива.
- Ухудшается работа системы разгона и торможения.
Чтобы устранить эту неполадку, рекомендуется демонтировать циркониевый и поставить титановый лямбда-зонд. Иногда это не помогает – например, если автомобильная система в целом не справляется с высокими нагрузками (а не только лямбда-зонд). В таком случае просто снизьте уровень нагрузки, чтобы устранить неполадку (например, ездите более медленно).
Повреждение электропроводки
Еще одной популярной причиной выхода из строя лямбда-зонда является повреждение проводки. Каждое устройство оборудовано электрическими проводами (от 2 до 4), которые передают сигнал на блок управления мотором. В случае повреждения проводки сигнал становится нестабильным, что приводит к разбалансировке работы мотора. Повреждение проводов часто имеет механическую природу (например, водитель попал в ДТП).
Повреждение электрической проводки устанавливается по таким признакам:
- Двигатель работает с перебоями, возможны проблем с зажиганием.
- Заметное увеличение расходов топлива.
- Периодически загорается индикатор “Check Engine”, но потом потухает.
В случае повреждения проводов рекомендуется поставить новый лямбда-зонд. Можно выполнить замену поврежденного участка цепи, если у Вас завалялись провода от старого зонда. Для ремонта старый кислородный датчик демонтируется из системы, потом срезается старый поврежденный элемент (с соединительной вилкой или без). На ее место устанавливается неповрежденная электропроводка от старого лямбда-зонда.
Выход из строя нагревателя
Еще одна причина выхода из строя лямбда-зонда – поломка нагревательного элемента. Поломка нагревателя не всегда выводит из строя ведь зонд. Этот дефект обычно не дает о себе знать при низких нагрузках, однако при средних и высоких нагрузках он проявляет себя. Основные признаки поломки нагревателя:
- При повышенных нагрузках движок начинает глохнуть.
- Повышаются расходы топлива при подъеме на гору или во время быстрой езды.
- Запчасть была куплена давно (примерный пробег – 30-50 тысяч километров).
Нагревательный элемент крепится внутри лямбда-зонда прочно, поэтому разобрать запчасть и достать поврежденный нагреватель сложно. Если у Вас возникла такая проблема, купите новый зонд и поставите его взамен старого. Если не планируете ездить при высоких нагрузках, то замену можно не производить. То есть на поврежденном лямбда-зонде можно ездить до полного выхода из строя.
Виды кислородных датчиков
Кроме лямбда-зондов из циркония, которые наиболее популярны, применяются также изделия других типов.
Датчик из титана
Этот тип кислородных устройств обладает чувствительным элементом, выполненным из прочнейшего материала — диоксид титана. Рабочий температурный режим данного устройства измеряется от 700°C. Этим устройствам не требуется атмосферный воздух, поскольку в основе принципа их действия лежит преобразование напряжения на выходе, в соответствии с концентрацией кислорода в выхлопных газах.
Виды кислородных датчиков
Широкополосный кислородный элемент
Это усовершенствованная модификация. В ее состав входит циркониевый датчик, схема которого дополнена закачивающим элементом. Контроллер из циркония обеспечивает измерение концентрации кислорода в отработанных газах, осуществляя фиксацию напряжения, которое вызвано разностью потенциалов. Затем выполняется сравнение показаний с эталонным значением (450мВ), и, при обнаружении отклонений, начинает подаваться ток, способствующий закачиванию ионов кислорода из выхлопных газов. Это производится до того момента, пока значение напряжение не сравняется с эталоном.
Виды лямбда-зондов
Лямбда зонды подразделяют на несколько типов в зависимости от различных факторов.
Так, по диапазону измерения кислородный датчик может быть:
- узкополосный;
- широкополосный.
Отличия устройств заключаются в том, что последнее имеет более широкий диапазон измерения. Это позволяет ему более плавно менять состав топливной смеси, что обеспечивает более стабильную и эффективную работу двигателя.
В зависимости от скорости разогрева зонды делят на:
- стандартные;
- быстро разогреваемые (FLO);
- особо быстро разогреваемые (UFLO).
Последние два типа разогреваются гораздо быстрее стандартных устройств, что обеспечивает своевременную передачу полученных данных на электронный блок управления.
В зависимости от наличия дополнительного подогрева лямбда зонд может быть:
- без нагревательного элемента;
- с нагревательным элементом.
Первый тип разогревается исключительно за счет выхлопных газов. Второй подогревает нагревательный элемент. Это помогает быстрее достичь рабочей температуры и стабилизировать функционирование двигателя.
Дастер датчик кислорода, он же лямбда зонд — цена, артикул, производитель
Цена оригинальной запчасти 226901841R на рено — 3719 рублей. На рынке есть другие модели, аналоги:
| Производитель | Артикул | Цена |
| СТАРТВОЛЬТ | VSOS0180 | 1995 рублей |
| Stellox | 2000023SX | 2585 рублей |
| Mobiletron | OSB4115P | 2774 рубля |
| Bosch | 0258986507 | 3049 рублей |
| NGK | 0380 | 3255 рублей |
| Denso | DOX2002 | 3955 рублей |

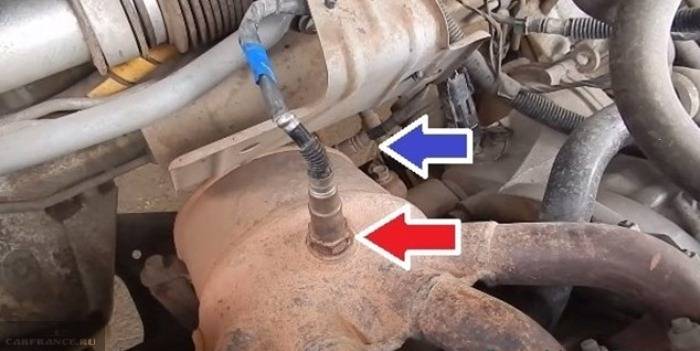

1 — управляющий датчик в выпускном коллекторе
Установлен на выпускном коллекторе. Задача — измерение количества воздуха в отработавших газах и последующая передача полученной информации ЭБУ. С помощью поступивших от устройства сигналов, блок управления двигателем меняет систему впрыска топлива для стабилизации оптимальных показателей состава смеси. При неисправности управляющего датчика наблюдается повышенная токсичность испарений.
2 — диагностический в выпускной трубе за нейтрализатором
Датчик номер 2, контролирующий концентрацию воздуха, установлен после каталитического нейтрализатора. Его функции идентичны первому устройству, второй прибор сигнализирует о присутствии кислорода в составе отработавших газов после нейтрализатора. Если система исправна, то показания лямбды зондов 1 и 2 будут значительно отличаться.
Предусмотрены на рено дастер, включая модели с объемом двигателя 1,6 и 2,0.
Прочистка кислородного датчика
Если датчик не исправен, то, обычно, его требуется заменить, но в иногда проблему можно решить, почистив кислородный регулятор.
Для прочистки датчика следуйте инструкции:
- Отключить контроллер от питания.
- Демонтировать датчик. Удобнее это сделать при помощи специального инструмента, но если такового нет, то выполните демонтаж руками.
- Процедура прочистки осуществляется ортофосфорной кислотой. Кислородный регулятор помещается в ёмкость с кислотой ориентировочно на 10-20мин. Этого времени достаточно, чтобы кислота удалила имеющиеся отложения и окислы, не разрушив целостность электродов. Для наибольшего эффекта прочистки можно снять защитный колпак, но сделать это не всегда возможно, поскольку для демонтажа необходим токарный станок.
- По завершению процедуры прочистки контроллера необходимо промыть его в воде и хорошо просушить.
Если выполненные действия не привели к работоспособности устройства, то его требуется поменять. Заменяя регулятор кислорода, следует убедиться в том, что разъёмы на меняемых датчиках идентичны.
Чистка кислородного датчика
Замена кислородного датчика
Заменяя лямбда зонд необходимо соблюдать некоторые правила:
- выкручивать регулятор нужно на остывшем до 40-50°C моторе (в этот момент тепловая деформация не так велика, а детали не слишком раскалены);
- выполняя монтаж нужно смазать поверхность резьбы герметиком, который исключит прикипание;
- удостовериться в целостности уплотнительной прокладки;
- затягивать элементы следует производить с определенным производительным моментом – так будет обеспечена нужная герметичность;
- подключая разъём следует проверить электропроводку на повреждения;
- после окончания процесса установки следует провести тестирование при разных режимах работы силового агрегата.
https://www.youtube.com/watch?v=CxhGVt5_YUA

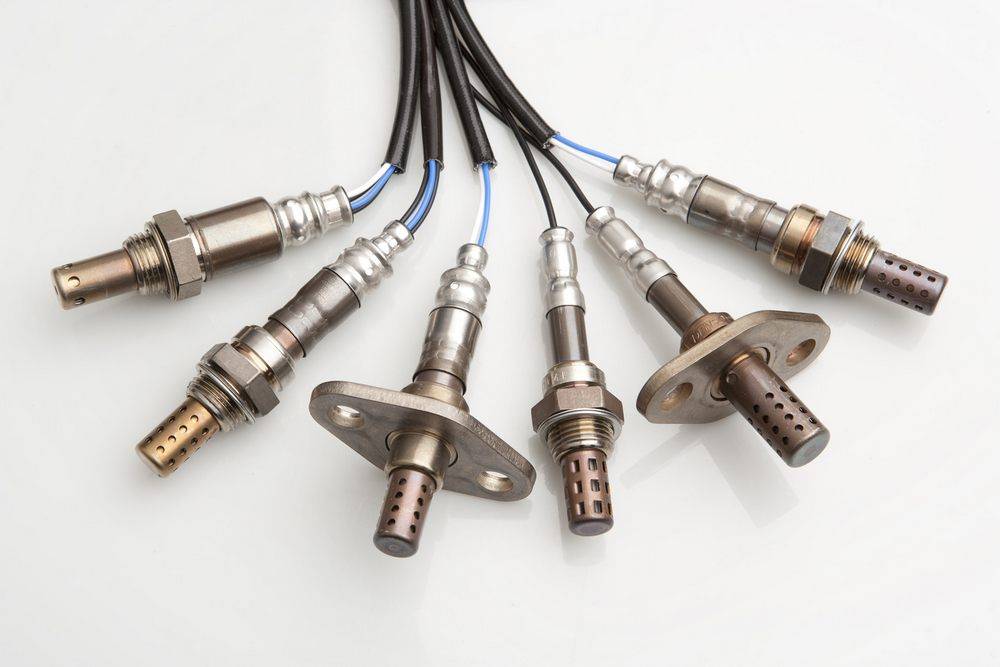

Основные типы устройств
Сегодня можно выделить несколько типов кислородных датчиков. Все они могут отличаться по нескольким критериям:
- по числу проводов — от 1 до 6;
- по организации сенсорного элемента (есть два вида — пластинчатые и пальчиковые);
- по крепежу в выхлопной трубе — фланцевые или на резьбе;
- по диапазону измерений параметра лямбды — широкополосные (измерение производится в диапазоне от 0.7 до 1.6) или узкополосные, контролирующие уровень лямбда на уровне выше единицы.
Каждый из типов устройств имеет свои особенности.
Одно контактные устройства.
Оборудованы одним сигнальным проводом. Именно по нему передается сигнал, генерируемый устройством.
Лямбда-зонд (датчик кислорода) — назначение, виды, устройство
Лямбда-зонд – один из важнейших датчиков обеспечивающих экологические нормы по токсичности выхлопа. До 90-х годов в России никаких норм не было, и о соответствии нормам Евро производители автомобилей и топлива не задумывались. Со временем количество иностранных автомобилей выросло, что привело к появлению топлива Евро. Отечественные производители стали экспортировать авто в Европу. Отечественные моторы модернизировали под эти требования экологической безопасности.
Основным способом снижение токсичности является применение каталитических нейтрализаторов в системе выхлопа. Проходя через него, выхлопной газ теряет значительную часть вредных веществ. Для эффективной работы катализатора требуется один или два датчика. Один на входе в катализатор, другой на выходе. Эти датчики должны измерять, сколько в выхлопном газе есть кислорода. Эти датчики и есть лямбда-зонды (или кислородные датчики). Обычно в народе говорят просто “лямбда”. Сигнал с датчика поступает в блок управления двигателя, где программа меняет количество подаваемого воздуха, чтобы топливная смесь сгорала максимально полно.
Особенности конструкции датчика таковы, что подавать сигнал он начинает после разогрева до 300 – 400 градусов С. Именно поэтому металлический корпус нового лямбда-зонда имеет следы побежалости металла. Это ни в коем случае не является признаком, что датчик был в употреблении. Перед поступлением в продажу датчик проверяется на заводе в рабочем режиме. Простейшая схема лямбда-зонда – это сигнальный провод (черный) и провод заземления (белый). В более сложной схеме используется до четырех проводов. Так как на холодном двигателе температура выхлопа мала, для работы датчика требуется подогрев. Для подогрева используется отдельный провод – тоже белый. Заземление провода нагрева – коричневый провод.
Определить неработающий лямбда-зонд косвенно можно по повышенному расходу топлива. Это происходит потому, что при неработающим датчике блок управления двигателем берет данные из своей памяти, усредняет их. Состав топливной смеси при этом не оптимальный. Происходит перерасход топлива, двигатель может неустойчиво работать на холостых оборотах, мощность снижается. Диагностировать нерабочий лямбда-зонд можно на СТО. Датчик весьма чувствителен к качеству топлива. Ресурс лямбда-зонда обычно немногим более 100 тысяч километров.
Какой лямбда-зонд выбрать?
Как и свечи зажигания, датчики кислорода делают всего несколько производителей в мире. Производители автомобилей никогда не делали лямбда-зонды и в их оригинальной упаковке всегда лежат датчики одного из этих брендов: NGK (NTN), DENSO, BOSCH, BERU.
При подборе датчика нужно учитывать то, что в каталогах часто встречаются универсальные лямбда-зонды. Точнее это конструкторы из которых можно собрать датчик с проводами нужной длины, с разъемом под конкретную модель автомобиля. Универсальные датчики обычно стоят дешевле. Часто в продаже трудно найти лямбду для старого автомобиля. В этом случае универсальный датчик решает проблему.
Эволюция развития
Раньше датчики кислорода были резистивными, что снижало точность измерений и надежность самих устройств.
Современный лямбда-зонд работает как пороговое устройство. При этом сигнал, полученный от датчика, позволяет точно фиксировать уровень отношения кислорода в выхлопе и корректировать его.
Оптимальное отношение — 14,7:1 (реального к необходимому объему воздуха). Если параметр ? соответствует данной норме, то смесь идеальная.
В случае превышения показателя смесь обеднена. Если же ?, наоборот, меньше, то в выхлопе много смеси и объема кислорода недостаточно для сгорания.
Впервые лямбда-зонд был изготовлен в 1960 году предприятием Robert Bosch GmbH. Руководителем проекта был Гюнтер Бауман.
В серийное производство устройство поступило лишь через 16 лет (в 1976 году). Первыми производителями, которые занялись выпуском, стали компания Сааб и Вольво.
Зачем нужна лямбда на Дастере
Французская автомобильная промышленность, а точнее, её продукт нравится покупателям. Многие отмечают комфортное управление, качественную работу системы. Но нередко на автомобиле случаются поломки выхлопной системы, связанные с выходом из строя кислородного датчика, которые зачастую обусловлены неправильным обслуживанием автомобиля. Лямбда зонд отвечает за контроль количества воздуха в выхлопной системе
Необходимость и важность координирования веществ обусловлена риском отказа системы из-за чрезмерного давления на ней внутри. В моделях рено дастер, например с объемом двигателя 1.6 и 2.0, обычно два таких прибора, располагающихся перед и после катализатора
Количество и положение диктуется необходимостью контроля давления до и после подачи топлива в систему.
Как и зачем загерметизировать разъем второй лямбды в Рено Дастер
Бывают случаи, когда прибор работает с незначительными погрешностями. Это бывает в таких ситуациях как чрезмерное загрязнение продуктами сгорания. В таком случае, не нужно заменять деталь, достаточно произвести очистку и загерметизировать разъем второй лямбды. После демонтажа на рено дастер снимается защитный колпачок, осуществляется обработка специальным средством. После окончания проводится герметизация разъема второй лямбды специальным средством. Это обеспечит должную изоляцию от возможного окисления, повторного загрязнения. Всю процедуру на рено дастер можно сделать самостоятельно.
Полезные советы
Как видно, диагностика неполадок лямбды предполагает отдельное знание того, какие признаки указывают на сбои в работе кислородного датчика, а также как проверить лямбда-зонд вольтметром.
Кстати, проверять лямбда-зонд рекомендуется каждые 30-40 тыс. км. пробега, особенно если возникли проблемы со смесеобразованием. Для проверки нужно прогреть мотор, затем поднять обороты холостого хода до 2 тыс. об/мин. На вольтметре напряжение лямбдазонда должно быть в рамках от 0 до 1 В (с учетом температуры выхлопа 300–400 градусов по Цельсию).
Обратите внимание, именно в условиях прогрева циркониевый электрод получает возможность проводить ток, а количество кислорода в атмосфере и кислорода в выхлопе приводит к тому, что на электродах лямбда-зонда появляется выходное напряжение. Именно по этой причине лямбда-зонда проверяется на хорошо прогретом двигателе.. Еще отметим, что если есть такая возможность, для проверки лучше использовать осциллограф, а не мультиметр
Именно первый вариант позволяет точнее оценить качество сигнала. Также нужно измерять и сопротивление нагревателя датчика. Замеры сначала выполняются при снятом штекере, норма при обычной температуре 2 -14 Ом
Еще отметим, что если есть такая возможность, для проверки лучше использовать осциллограф, а не мультиметр. Именно первый вариант позволяет точнее оценить качество сигнала. Также нужно измерять и сопротивление нагревателя датчика. Замеры сначала выполняются при снятом штекере, норма при обычной температуре 2 -14 Ом.
Затем меряется напряжение на нагревателе (при включенном зажигании, а также подключенном разъеме датчика). В норме показатель должен быть не меньше 10.5 В. В случае, когда значение меньше, проверяется АКБ, проводка, контакты и т.д.
Также следует выделить, что в случае, когда лямбда-зонд ранее выкручивался и ставится обратно, резьбу рекомендуется обрабатывать особой монтажной пастой. При этом не следует допускать попадания такой пасты на защитную трубку, чтобы избежать загрязнения и возможных сбоев в работе датчика.
Если же устройство новое, крупные производители уже с завода поставляют датчики, обработанные пастой. Главное, при установке лямбда зонда соблюдать рекомендуемый момент затяжки (как правило, показатель составляет 40, 50 или 60 Нм).
Напоследок отметим, что лямбда-зонд является весьма хрупким и чувствительным датчиком
Его необходимо осторожно закручивать, не ронять при монтаже, запрещается стучать по датчику кислорода, не допускается его замасливание и загрязнение и т.д.. С учетом того, что датчик берет наружный воздух для сравнения с выхлопом, при чем забор происходит через соединительный разъем, такой разъем нельзя заливать контактными спреями или смазывать
С учетом того, что датчик берет наружный воздух для сравнения с выхлопом, при чем забор происходит через соединительный разъем, такой разъем нельзя заливать контактными спреями или смазывать.
Особую осторожность следует соблюдать и при мойке двигателя или днища автомобиля. Разъем лямбда-зонда нужно отдельно и качественно изолировать
Еще при езде по бездорожью можно механически повредить датчик или загрязнить его. Чтобы этого избежать, следует учитывать особенности и место его установки на машине. Как правило, защита двигателя позволяет частично защитить и лямбду.
Принцип работы кислородного датчика
Итак, каков принцип работы датчика? Когда на лямбда-зонд попадают ионы кислорода, он начинает производить слабый электрический ток. Этот ток попадает в электронный блок управления транспортного средства. Он обрабатывает сигнал и в зависимости от полученной в ходе обработки информации меняет состав топливной смеси, которая поступает в цилиндровый блок. Чем выше напряжение датчика, тем меньше впрыск горючего, и наоборот – чем оно выше, тем больше топлива поступает в цилиндровую группу.
Стоит отметить, что без попадания на его поверхность кислорода прибор не может работать совсем. Соответственно, реакция на них должна иметь место и до пуска двигателя. Проблему решают следующим образом:
- датчик размещают таким образом, чтобы до старта мотора он контактировал с атмосферным воздухом;
- в прошивку электронного блока управления вносят программу, которая позволяет устройству в первые секунды работы двигателя не учитывать показания устройства.
