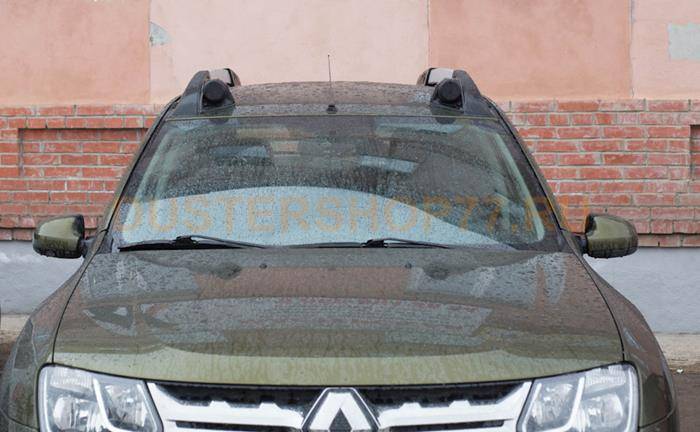

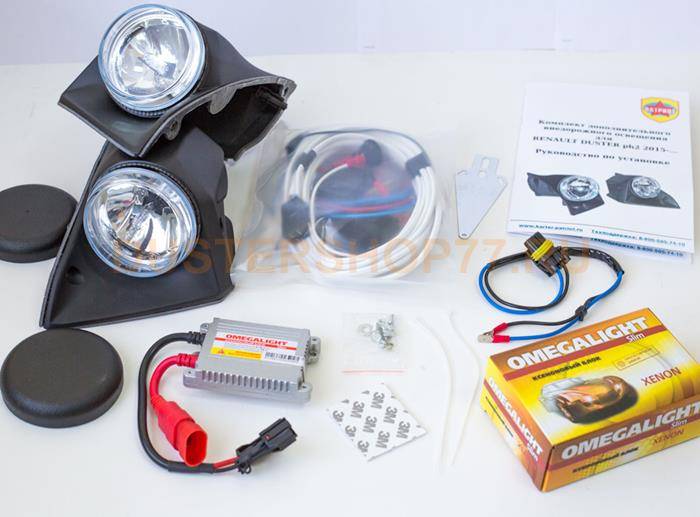

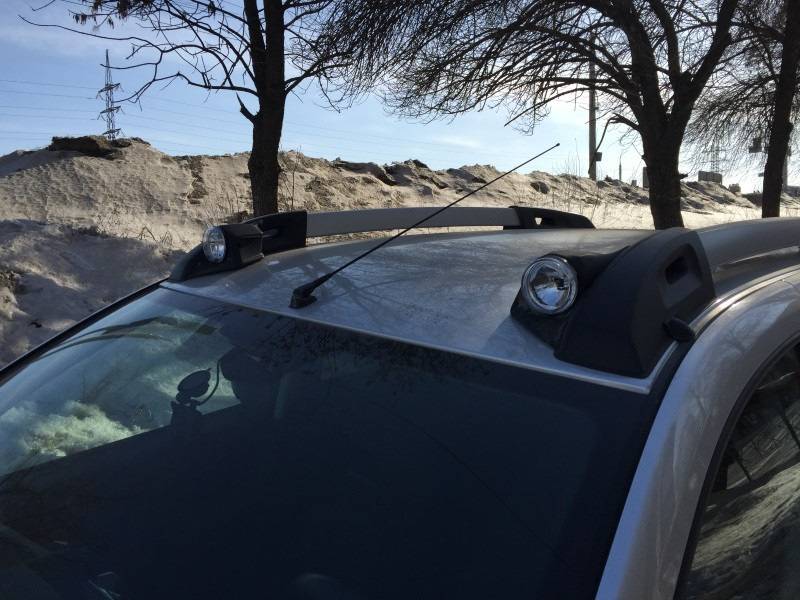

Комплект внедорожного освещения для RENAULT DUSTER (2015-…, ксенон)

Используемые лампы

Блок-фара Дастера содержит в себе несколько осветительных приборов, каждый из которых выполняет возложенную на него задачу. Всего их шесть. Это лампы:

• бокового указателя поворота;
• противотуманки;
• габаритного света;
• переднего указателя поворота;
• дальнего света;
• ближнего света.

Прибор, указывающий поворот сбоку, должен быть на 5 Вт мощности. Согласно ЕЭК (Евразийская экономическая комиссия) такая лампа обозначается как WY5W.

Противотуманка должна иметь 55 Вт мощности и соответствовать стандарту H11.

W5W – стандарт для прибора габаритного освещения, а его мощность должна быть 5 Вт.

Лампа, отвечающая за указание поворота спереди – PY21W, а ее мощность – 21 Вт.

Характеристики прибора дальнего освещения у Рено Дастера – H1 и 55 Вт, а ближнего – H7 и 55 Вт.

Именно такие лампы и надлежит использовать в фарах для Дастера. Если автомобиль покупается на вторичном рынке, то предварительно необходимо ознакомиться с тем, какие лампы там стоят. Они могут быть лучше, чем те, что полагаются изначально, однако не исключен и обратный вариант.

Выбираем модели и варианты дневных ходовых огней

Распространенные комплекты ДХО для Renault Duster:

1. Компания Рено поставляет на рынок запчастей оригинальный комплект огней (артикул 820 129 6384). В набор входят 2 светодиодных светильника с корпусами из ударопрочного пластика, оборудованные коммутационными кабелями для подключения к бортовой сети автомобиля. Недостатком оборудования является высокая стоимость, начинающаяся от 5,7 тыс. руб.
2. Набор ходовых огней Philips (LED Daytime lights DayLight 4 или 9) адаптирован для установки на автомобили Дастер. В комплект входят крепежные элементы, контроллер, который самостоятельно включает огни при запуске авто и выключает при остановке, электрические кабели. Оборудование отличается относительно невысокой ценой (около 4,7 тыс. руб.), при этом изделия высокого качества.
3. Допускается переделка противотуманных фар: в конструкцию вводятся светодиодные элементы вместо ламп накаливания. Модернизация фары дальнего света запрещается, поскольку оборудование обеспечивает безопасность движения в ночное время.
4. Компания Osram выпускает светодиодные ходовые огни, которые монтируются вместо штатных противотуманных фар и совмещают функции ПТФ, ходовых огней, и в некоторых моделях еще и дублируют указатели поворотов. Отличаются хорошим качеством.

Часть владельцев изготавливают ходовые огни самостоятельно. Корпус выполняется из листового полистирола, для формовки материала необходимо прогреть линию сгиба проволокой из нихрома, подключенной к трансформатору. Нужно изготовить плату с несколькими светодиодами, которая устанавливается во внутреннюю полость корпуса. Задняя стенка полости оклеивается фольгированным алюминиевым листом, обеспечивающим отражение света. Передняя часть корпуса закрывается прозрачным органическим стеклом.

Дневные ходовые огни на Рено Дастер

Дневные ходовые огни являются полезным аксессуаром, обеспечивающим безопасность движения. Наличие таких осветительных приборов регламентировано действующим законодательством, поэтому они не только полезны, но и обязательны. Модели должны соответствовать требованиям ГОСТа и, несмотря на то, что альтернативой штатных ДХО могут быть включенные фары ближнего света, установка именно этих приборов наиболее рациональна. Они включаются автоматически при запуске двигателя и нет необходимости в постоянном контроле работы штатных осветительных приборов (фар ближнего или дальнего света, габаритов или противотуманных фар).

Особенности и выбор оптимальных моделей

Ни одна из комплектаций автомобилей Рено Дастер не предусматривает наличия штатных фар ДХО, однако, такие аксессуары оригинального производства французской торговой марки Renault можно приобрести у официальных дилеров.

При выборе оптимального варианта неоригинальных ДХО для установки на автомобили Рено Дастер специалисты рекомендуют остановить свое внимание на продукции торговой марки Филипс. Преимущество описываемых ДХО заключается в долгом сроке службы (около 10 лет), наличием встроенной схемы автоматического включения и выключения огней, а также наличием специального крепежа именно для автомобилей Renault Duster

Эти осветительные приборы имеют наилучшие характеристики и массу положительных отзывов от владельцев автомобилей, оснащенных этими аксессуарами. Яркость свечения этих приборов достаточно мощная, а ресурс работы продолжительный.

Подключение ДХО на модели Рено Дастер возможно осуществить своими руками, имея необходимое оборудование и инструменты, а также обладая определенным опытом подобных монтажных или ремонтных работ. Основные сложности будут заключаться в подсоединении этих элементов к электрической цепи автомобиля Рено Дастер. Размещение ДХО на элементах кузова автомобиля не представляет какой-либо сложности и в среднем время осуществления монтажа составляет от двух до трех часов.

Последовательность монтажа

Перед монтажом ходовых огней на автомобиль Рено Дастер необходимо подробно изучить руководство по использованию и установке таких ламп. При этом размещаться они должны на строго регламентированном месте, поскольку некоторые модели допускают их размещение в различны местах передней части автомобиля, а некоторые только на решетке радиатора.

Место крепления огней должно быть тщательно очищено от загрязнений и пыли, а также обезжирено при помощи специальных веществ.

В противном случае клейкие свойства ленты не обеспечат надлежащую фиксацию модулей ламп дневного света. Дополнительно места размещения модулей осветительных приборов рекомендуется разогреть при помощи монтажного электрического фена, что обеспечит еще более надежное соединение рабочих поверхностей

Особое внимание необходимо уделить недопущению перегревания мест соединений, которое может лишь навредить процессу монтажа

После того как фары дополнительного освещения прошли установку, необходимо перейти к их присоединению к электрической цепи автомобиля. Установка не требует специальных знаний в области монтажа электрических приборов и займет немного времени. Обе фары подключаются в параллельном порядке.

Минусовый провод ДХО, который обычно имеет оплетку черного цвета, подключается к ближайшему разъему «земля». Этот провод необязательно должен быть длинным, однако, при монтаже необходимо оставлять небольшой запас и не допускать натяжения. Провод в оплетке красного цвета («плюс») протягивается также к ближайшей плюсовой клемме электрической цепи Дастер. Провода должны быть надежно зафиксированы на корпусе автомобиля и не должны соприкасаться с подвижными частями или механизмами, а также с узлами или агрегатами, которые нагреваются в процессе эксплуатации автомобиля Рено Дастер.

Правила, предъявляемые к работе ДХО

Не допускается их параллельная работа с фарами ближнего или дальнего света, а также противотуманными фарами. Более того, внедрение этих элементов ходового освещения должно предусматривать их автоматическое отключение при активации ламп ближнего света, габаритов или противотуманных фар Дастер.

При установке ДХО, мощность которых превышает показатель 5 Ватт, потребуется размещение дополнительного реле, которое обеспечит равномерное распределение токовой нагрузки в электрической сети модели Дастер.

Таким образом, разобравшись по этой инструкции и выполнив все работы по ней последовательно, можно установить ходовые огни на Рено Дастер без чьей-либо помощи.

Правила и инструкция по установке ДХО

Основные правила монтажа ДХО на автомобиль:

1. Перед проведением работ передняя часть машины очищается от загрязнений.
2. Если для фиксации используется 2-сторонняя клейкая лента, то поверхности обезжириваются при помощи спирта. Для обеспечения надежного крепления рекомендуется проводить работы при температуре воздуха более 15°С.
3. Допускается прогрев места установки строительным феном, но при длительном воздействии горячего воздуха пластик коробится.

Алгоритм установки ДХО Philips LED Daytime lights DayLight на Дастер:

1. Произвести замеры кабелей, длина проводки должна составлять 1,7 и 2,7 м (зависит от стороны установки).
2. Прорезать при помощи ножниц по металлу проемы в пластиковой решетке радиатора, соответствующие габаритам корпусов. В отверстии оставляются элементы решетки длиной 4-5 мм.
3. Провести стальную проволоку через прорезанный канал, а затем вбок (в обход радиатора). Проволока позволит проложить электрическую проводку, которая не должна контактировать с горячим теплообменником системы охлаждения.
4. Согнуть конец проволоки крючком и подцепить электрический шнур за штекер, для обеспечения надежного соединения место стыка обматывается изоляционной лентой.
5. Протянуть кабели в полость моторного отсека, шнуры выводятся к аккумуляторной батарее автомобиля.
6. Вставить корпуса ходовых огней в отверстия в решетке радиатора; на боковой части кожуха имеются прямоугольные вырезы, в которые входят фрагменты прутьев декоративной облицовки.
7. Закрепить на поверхности щитка, расположенного позади батареи, контроллер управления. Блок устанавливается при помощи винтов М4, резьбовую поверхность рекомендуется покрыть слоем антикоррозионной защиты.
8. Подсоединить провода красного и черного цветов к батарее с соблюдением полярности. Контроллер позволяет управлять питанием светодиодов, определяя момент начала работы двигателя по повышению напряжения на клеммах аккумулятора.
9. Вывести шнур с изолятором оранжевого цвета к кабелю стояночных или габаритных огней. Для соединения проводки используется штатная муфта из набора.
10. Проверить работоспособность внешнего освещения. При запуске двигателя ДХО автоматически включаются, при отключении зажигания или использовании штатного габаритного освещения лампы дневных огней гаснут. Если в момент начала работы мотора переключатель внешнего света находится в положении “включено”, то ДХО не загораются.

С конца 2013 г. завод-изготовитель оснащает автомобили центральным жгутом проводки, адаптированным для установки ходовых огней. Кабели проведены до блока реле и предохранителей, расположенного в моторном отсеке. Владельцу необходимо подключить ходовые огни к свободным разъемам, находящимся в распределительной коробке.

Допускается альтернативная схема подключения без использования контроллера с развязкой питания через реле. Ходовые сигнальные лампы и драйвер необходимо подсоединить к отрицательному полюсу батареи или к болту массы, расположенному на кузове. Поскольку в схеме отсутствует контроллер, то в моторном отсеке монтируются 2 идентичных реле с 5 контактами, позволяющих коммутировать положительный сигнал в цепи питания. В проводе, идущем к плюсовой клемме батареи, предусматривается плавкая вставка, рассчитанная на ток до 3 А.

Сигнал от топливного насоса поступает на клемму вторичного реле, а затем передается к первой коммутационной коробке. Полученный импульс замыкает цепь, обеспечивая автоматическое включение ходовых фонарей. Сигнальный кабель от ближнего света фар подсоединяется к клемме на вторичном реле. После включения штатного освещения происходит размыкание контактов, расположенных в коммутаторе. Цепь подачи питания от реле бензиновой помпы разрывается, что приводит к отключению ходового освещения.

Подстройка светового луча

Очень важно грамотно отрегулировать передние фары, чтобы они не слепили водителей на встречной полосе и при этом достаточно ярко и далеко освещали бы дорогу. Можно доверить это специалисту, можно сделать самостоятельно

Это очень ответственный, и не самый простой процесс.

Вот как производится регулировка фар:

Из машины убирается все лишнее.

Ее шины доводятся до нормы давления воздуха в них.

Дастер устанавливается перпендикулярно стене. Расстояние до стены составляет 3 метра. Можно воспользоваться либо оборудованием, либо специальной таблицей.

• Предположим, используется таблица. Тогда продольная плоскость симметрии проходит по линии 0.
• Требуется покачать машину сбоку, чтобы пружины подвесок установились.
• Провести измерение расстояния от пола до центров фар.
• Регулятор электрокорректора света устанавливается в положение 0.
• Теперь требуется ближний свет.
• Фары регулируются по отдельности.
• Требуется вращать регулировочные винты, чтобы положение светового пятна соответствовало картинке и по вертикали, и по горизонтали.

Чтобы правильно отрегулировать осветительные приборы у Дастера, лучше ознакомиться с обучающими роликами. Впрочем, не стоит ограничиваться одними видео, чтобы отличить правильный совет от неправильного. Если уж хочется произвести регулировку фар самостоятельно, лучше приобрести оборудование, а не пользоваться таблицей, как было описано выше.

Демонтаж и установка

Процесс подразделяется на несколько этапов. Однако основных всего два: это снятие старых фар и монтаж новых. Чтобы произвести оба эти процесса грамотно, необходимо соблюдать технологию. Снятие блок фары у Рено Дастера происходит легко, хотя придется слегка повозиться.

Первым делом, необходимо демонтировать передний бампер. Для этого нужно открутить крепежные винты. Они располагаются под автомобилем. Важна аккуратность и внимательность, чтобы ненароком не открутить декоративную накладку серебристого цвета.

После того как все винты будут откручены, необходимо отсоединить защелки. Делать это лучше по кругу. Они должны нормально поддаваться, по крайней мере, если машина еще не была на техническом осмотре. В противном случае возможны мелкие неприятности, например, защелка может идти туго.

В правой части бампера Дастера идет проводка для противотуманок, так что ее необходимо предварительно отключить. Теперь можно снять сам бампер вместе с решеткой. Осталось демонтировать сами осветительные приборы, что и проще, и быстрее.

Фары снимаются в два счёта. Нужно просто выкрутить крепежные винты, которых три штуки. Затем требуется отсоединить так называемые «фишки». Наконец, нужно лишь отсоединить корректоры осветительных приборов Рено Дастера. Готово.

Как снять фару понятно, осталось лишь выяснить, как произвести установку новых. Вот тут-то и могут начаться основные трудности. Дело в том, что фары бывают разные и не каждая идеально подойдет под крепления. Существует два варианта: либо изначально приобретать такие фары для Рено Дастер, которые будут подходить полностью, либо каким-то образом подсоединять те, что больше всего понравились, но не совсем совпадают с имеющимся креплением.

После того, как приборы будут установлены, можно будет подключать «фишки» с проводкой. Затем крепятся корректоры. Правильность подключения потребуется проверить еще на данном этапе, своевременно, а не после завершения всего процесса замены.

Сборка переднего бампера – вот что осталось. Необходимо поднести эту деталь так близко, как только это возможно. Нужно это для того, чтобы аккуратно подключить «фишку» на противотуманную фару. Однако если осветительный прибор новый, следует сначала завести решетку между фар, а затем уже производить все процедуры от центра. Осталось лишь прикрутить бампер обратно за счет крепежных винтов. Все готово, остается лишь проверить и подстроить новенькие приборы.
