Как правильно выбрать, установить и подключить доводчик стекол автомобиля

Работа своими руками

Если по каким-либо причинам владельцу не хочется тратить солидную сумму на услуги автоэлектрика, или он не доверяет постороннему лицу, существует возможность самостоятельной установки доводчика стеклоподъемников как на два, так и четыре окна автомобиля.

Чтобы правильно собрать , достаточно будет иметь стандартный набор автоэлектрика. К нему относятся:

• обыкновенные кусачки,
• изолента,
• набор отверток различного типа
• и провода стандартного сечения на случай, если электрическая схема машины потребует некоторой доработки.

В первую очередь, необходимо осуществить отсоединение клеммы аккумулятора от проводки и отключение питания автомобиля. Это предотвратит возможные сбои ЭБУ во время работы и короткое замыкание, которое случайно может произойти при перекусывании проводов.

Первое, на что нужно обратить внимание при работе – наличие пульта управления всеми необходимыми стеклами на водительской двери. В зависимости от того, совместное или раздельное управление стеклоподъемниками имеет машина, сам модуль и блок управления будет установлен несколько по-иному

В любом случае, основным шагом будет определение роли каждого провода, который подсоединен к кнопкам управления подъемом и опусканием стекол. Обязательно должны присутствовать два цветных провода, которые отвечают за питание всей этой электрической системы. Как правило, они идут со стороны отсека с аккумуляторной батареей, проходя через отсек с плавкими предохранителями.

Питающие провода разделяются на несколько пучков. Один из них подходит непосредственно к пульту управления. К каждой клавише должно подходить три провода: один из них будет питающим, а два других – посылать импульс на моторчик, который будет поднимать или же опускать соответствующее стекло.

В этом случае и модуль управления будут иметь несколько иное устройство, а продаются такие модели всегда отдельно от остальных.

Теперь, когда назначение каждого провода точно определено, можно приступать к установке. Необходимо перекусить провода, которые соединяют моторчик и клавиши управления в месте, где это указано в инструкции. Далее провода необходимо зачистить и привести концы в порядок. Блок подсоединяется, согласно инструкции. Перед тем, как устанавливать все на место, стоит подсоединить АКБ и проверить работу системы в целом.

Описание модуля автоматического поднятия дверных стекол

Доводчик стекол (ДС) — это механизм, основное назначение которого заключается в автоматическом закрытии стекол автомобиля при активации противоугонной системы. С помощью ДС водитель может не переживать о том, закрыты ли стекла в его машине или нет.

Принцип действия

Вкратце рассмотрим принцип действия ДС. Блок управления устройством подключается к механизму управления автомобильной сигнализацией, а также электрическим стеклоподъемникам. Сам модуль располагается на участке между электромотором стеклоподъемников и управляющим блоком. Как вы уже поняли, эксплуатация ДС возможна только в том случае, если автомобиль оснащен электрическими подъемниками стекол.

При активации противоугонной системы на электрический мотор через управляющий модуль подается напряжение. Непосредственно доводчики не используются в момент открытия и закрытия стекол, только тогда, когда водитель включает автосигнализацию. При включении сигналки на узел подается напряжение, в итоге электромотор получает питание и поднимает механизм подъемника.

Что касается многофункциональных установок, то такие системы позволяют выполнять такие функции:

1. При правильной настройке возможно управление несколькими стеклами одновременно, причем или в одном, или в разных направлениях.
2. Также можно настроить функцию автоматического возврата стекол в исходное положение, то есть сначала доводчики закроют окна, а после отключения сигналки откроют их, возвратив в начальное состояние. Но нужно учитывать, что использование такой функции актуально в том случае, если противоугонная система была включена не больше, чем два часа назад.
3. При включении автомобильной сигнализации ДС может автоматически произвести блокировку управления кнопкой поднятия и опускания стеклоподъемников.
4. В функциональных устройствах автовладелец может настроить управляющий модуль таким образом, чтобы он мог работать с разными типами, а также конструкциями стеклоподъемников.
5. Помимо этого, если возникнет необходимость, автовладелец сможет самостоятельно подключить и настроить дополнительные клавиши управления подъемниками (автор видео — канал AA00015).

Разновидности

Теперь рассмотрим виды систем ДС — в зависимости от конструктивных особенностей, доводчики могут использоваться для выполнения определенной функции или быть многофункциональными:

1. Если речь идет о многофункциональных системах, то в данном случае для включения автомобильной сигнализации узел сможет запомнить точное положение стекол. Кроме того, если при закрытии стекла появится препятствие, ДС автоматически вернет его в начальное состояние. Блок управления может иметь дополнительные опции, к примеру, вы сможете при необходимости отключить или полностью сбросить настройки. Как показывает практика, большая часть функций в многофункциональных ДС по факту не используется автовладельцами, поэтому есть смысл отдать предпочтение более простым системам. Тем более, что их стоимость будет на порядок ниже.
2. Более простые ДС позволяют только поднимать стеклоподъемники при включении автомобильной сигнализации. Разумеется, никаких дополнительных опций такие системы не имеют (автор видео — канал China and not Only).

Особенности

Теперь рассмотрим основные особенности таких систем. При установке ДС автомобилисту предстоит столкнуться с определенными трудностями, в частности, если речь идет о многофункциональных системах, а также доводчиках на 4 стекла. В том случае, если в машине имеется только один блок управления подъемниками, расположенный на водительской двери и использующийся для работы с пассажирской дверью, то модуль ДС устанавливается на ней.

Если в вашем авто данная система разделена либо управляющий модуль расположен на приборной панели или на тоннеле, идущем от консоли к задним сиденьями, то модуль лучше поставить под рулем. Этот вариант более оптимальный. Также учтите, что если с использованием кнопки стекла будут подниматься с трудом или вовсе не подниматься, то применение доводчиков не поможет — механизм в любом случае придется снимать и ремонтировать.

Инструкция по установке устройства своими руками

Как самостоятельно произвести монтаж доводчиков в автомобиль:

1. Для правильной работы механизма сначала надо обеспечить его питание, соответственно, к нему нужно будет подключить положительный и отрицательный провода. Блок управления ДС монтируется либо в двери, либо под приборной панелью, в районе рулевого колеса. Перед установкой внимательно изучите инструкцию, которая идет в комплекте к ДС, в ней должна быть приведена схема, а также рекомендации, касательно подключения. С учетом этой схемы автомобилист должен произвести укладку проводки, по которой будет осуществляться передача сигнала на электрический мотор.
2. Кроме того, в комплекте с ДС идут и специальный выходы для дверей, они отличаются по цветовой маркировке. В том месте, где кабель будет проходить от электродвигателя к клавишам управления, нужно сделать соответствующее отверстие, а затем подсоединить к обоим кольцам модульные кабеля. Выполнив эти действия, вы сможете произвести монтаж ДС.
3. Одним из основных моментов при выполнении этой задачи является подбор провода — их может быть один (только для поднятия) или два (для поднятия и опускания), по одному с каждой стороны. Один из проводов используется для поднятия подъемника, а другой — для его возвращения в начальное положение после отключения противоугонной системы. Будьте внимательны на этом этапе, поскольку если действия будут выполнены неверно и вы спутаете провода, то подъемники будут опускаться при установке машины на сигналку.
4. Когда эти действия будут выполнены, нужно будет подсоединить провод, по которому будет подаваться сигнал от управляющего модуля автосигнализации. Этот импульс должно поступать до блока ДС не более, чем за 1-2 сек. Непосредственно сам импульс может быть как положительным, так и отрицательным, в данном случае все зависит от конкретной системы. Поэтому нужно заранее уточнить этот момент, чтобы не столкнуться с проблемами при установке и подключении.

Обзор популярных моделей

С установкой механизма разобрались, теперь осталось выбрать доводчик. Поговорим о моделях, которые подойдут любому типу ТС. От российских ВАЗов до зарубежных Mitsubishi, Nissan.

1. Pandora DWM 210 — работает на двух окнах. Автомобиль сможет запоминать положение стекла. Есть защита при встрече с препятствием, при перегрузке. Можно отключить датчик сигнализации во время движения стекла, это станет дополнительной защитой от случайных срабатываний.
2. Mongoose PWM-4 — работает на четырех окнах. Стекла у автомобиля закрываются поочередно. Памяти положения нет. Имеется защита от перегрузки. Одна из самых популярных моделей.
3. Cyclon PWM-4 — подключается к четырем стеклам. Блок дополнительно защищен от перегрузки.
4. Convoy CL-200 — недорогая модель на 4 окна. Защищена от перегрузок.
5. Cyclon PWM-2b — устанавливается на 4 окна автомобиля. Защищена от чрезмерных нагрузок.

Какими функциями обладают эти устройства?

Недорогие и простые автомобильные модели в тот момент, когда авто ставится на охрану, поднимают стекла. Это все, на что они способны.

Более серьезное оборудование, которое предлагается значительно дороже, умеет решать больше задач. Здесь можно поднимать или же опускать стекло практически в одно касание. Также у автолюбителя появляется возможность управлять двумя стеклами в различных направлениях. Функция закрытия окон при постановке на сигнализацию здесь реализована по умолчанию. Кроме этого, доводчики стекол для автомобиля имеют возможность блокировки кнопок для подъема стекла, когда машина в режиме защиты. Если стекло вдруг не может по каким-либо причинам открыться или закрыться, оно откатится.

Но это все о заводских устройствах. А пока попробуем сделать что-нибудь попроще.

Монтаж доводчика

Перед началом установки необходимо изучить систему управления доводчиками. В устройстве принцип работы этой системы управления предельно простой: кнопки осуществляют коммутацию напряжения на подъемных двигателях.

Весь подъемный механизм обслуживается всего лишь двумя проводами

, они различаются по цвету: серый и синий. В том случае, когда осуществляется подача коммутационного напряжения на провод, который обладает синей окраской — происходит подъем стекла, установленного в двери.

При подаче необходимого напряжения на серого цвета провод — производится опускание всего стекла, тем самым производится открывание.

Подключение доводчика стеклоподъемников к сигнализации — процесс не очень сложный и требует только минимальных знаний в области автоэлектрики. Все работы стоит выполнять очень аккуратно, чтобы не замкнуть сеть

, либо же не сломать сам доводчик.

При выполнении монтажа, блок управления и все его коммуникационные элементы устанавливаются в двери водителя. Это вызвано тем, что основное управление осуществляется водителем, и все кнопки должны быть рядом.

После того, как блок управления был размещен во внутренней части двери нет необходимости устанавливать дополнительные провода и выводить их наружу.

Сам блок желательно устанавливать как можно ближе к панели

, на которой расположены кнопки управления. Существует категория людей, которые отдают предпочтение установке блока не в саму дверь. Такая операция создает дополнительные проблемы, необходимо тянуть дополнительные провода к двери водителя, так как панель управления находится именно там. Кроме неудобства еще и существенно замедляется работа механизма подъёма стекла, из-за частичной потери напряжения.

Простой доводчик стекол своими руками

Принцип работы устройства заложен в увеличении тока в тот момент, когда стекла находятся в крайнем верхнем положении.

Когда водитель ставит свой автомобиль в режим охраны, с блока управления замка сигнал направляется на реле электромагнитного типа. Через резистор реле подключает конденсатор к питанию, в результате конденсатор заряжается.

Когда сигнал от замка полностью исчезнет, конденсатор подключается к второй обмотке реле. Далее питание подается на таймер. На выходе таймера сформируется нужное напряжение, которое откроет транзистор. Так как группа контактов реле замкнута, то через уже открытый транзистор на контактную группу будет идти напряжение для удержания.

Транзистор здесь необходим для того, чтобы стабилизировать температуру другого транзистора в схеме. Кроме того, группа контактов реле подает напряжение на первую обмотку реле, присоединяющему кнопку. Через резистор и замкнутый контакт, а также через кнопку управления стеклом питание подается на двигатель подъемника, и стекло поднимется.

Когда стекло полностью поднимается, создается более высокая нагрузка на двигатель, следовательно и ток тоже возрастает. Это приводит к падению напряжения на резисторе, в результате чего транзистор закроется, с реле уйдет все напряжение, а затем и вся схема будет обесточена.

Разновидности доводчиков для авто

Данные устройства подразделяются по возможностям и бывают стандартными и многофункциональными. Если первый вид только закрывает окно при включении сигнализации, то схема второго механизма доводки стеклоподъемников подразумевает наличие ряда дополнительных опций. К ним относятся следующие функции:

• Опускание или подъем стекла по классическому алгоритму (модуль работает, пока нажата кнопка на брелоке) или по одному касанию.
• Управление несколькими окнами, которое осуществляется в одном направлении (закрытие/открытие одновременно) или по-разному (подъем одного и опускание другого стекла).
• Модуль осуществляет автоматическое срабатывание при постановке на сигнализацию.
• Автовозврат в исходную позицию: блок доводчика может вернуть прежнее состояние окон, если машина была снята с режима охраны в течение 2 часов.
• Блокировка электрических стеклоподъемников на время действия сигнализационного режима.
• Настройка контроллера осуществляется автоматически в зависимости от того, какова схема работы стеклоподъемника в конкретной модели.

Установка доводчиков стеклоподъемников

Теперь можно начинать работы. С учетом того, что питается механизм от бортовой сети, требуется подведение следующих проводов: “масса” и “плюс”. Инструкция к устройству содержит схему, в соответствии с ней определяются провода, переносящие напряжение на электромотор, и производится врезка проводки от модуля.

Отдельные выходы предусматриваются для разных дверей, их можно отличить по расцветке. Необходимо разрезать в желаемом месте провод, протянутый к электромотору от клавиши, и присоединить модульную проводку к обоим концам. Так осуществляется подключение доводчика стеклоподъемников.

Особое значение имеет правильный подбор проводов, так как всего их два с каждой стороны: через один производится опускание стекла, через другой – его поднятие. Ошибка при выборе приведет к автоматическому открыванию при постановке на сигнализацию.

Затем требуется подсоединить провод, через который будет идти сигнал от охранной системы. При этом после включения сигнализации импульс должен дойти до устройства за несколько секунд.

Импульс может быть отрицательным или положительным в зависимости от типа системы. Потому это необходимо узнать заблаговременно, чтобы избежать сложностей при монтаже.

Доводчик стеклоподъемников на 4 стекла имеет универсальную конструкцию, в которой присутствует два выхода под импульсы.

Порядок работ

Вы держите в руках разъем. От него нужно отрезать провода на 20 мм от контактов. Это для “Калины 2”. С обычной “Калиной” просто вставьте разъем в такой же внутри двери.

Далее требуется соединить два куска черно-белых проводников от разъема и черный из жгута. Это делается для того, чтобы на вход доводчика приходили сигналы от кнопок управления низкого уровня. Так доводчик будет соединяться с массой.

Остаток черного провода подключается к корпусу доводчика. Кусок черно-белого провода, который из жгута, подключите к +12 В на доводчике. Второй не трогайте, он понадобится потом.

И теперь пришла очередь подключить кнопки и двигатели к доводчику. Синий провод от разъема в двери соедините с 9-м выводом устройства. Проводник синего цвета от жгута – к 8-ому выводу. Зеленый от разъема – к 15-ому на устройстве. Зеленый от пучка – к 4-му контакту на доводчике. Оранжевый от штекера – к 13-ому на доводчике, оранжевый от пучка – ко 2-ому выводу на устройстве.

“Профессиональные” и высококвалифицированные специалисты забирают сигнал от сигнализации с лампы освещения. Это неправильно. Подыщем другой провод. Его можно легко отыскать на двери водителя. Это коричневый провод. Он соединяет активатор двери и блок управления. К нашему устройству провод желательно подключить через диод. Так можно сконструировать доводчик стекол, схема и рекомендации приведены выше.

И еще один небольшой нюанс. Для того чтобы подобное устройство работало в штатном режиме, оно должно быть всегда запитано. Поэтому в монтажный блок лучше установить перемычку.

Итак, мы выяснили, как выполнить подключение таких элементов, как доводчики стекол автомобиля.

Принцип работы

Многие примерно представляют себе, как должен работать доводчик для стеклоподъемников, но мало кто знает устройство такой электроники и, что самое главное, что входит в состав подобной системы.

Для начала, вкратце расскажем о том, как должен работать доводчик стекол автомобиля, и какие функции он выполняет. Прежде всего, уточним, что доводчик всегда работает в паре со штатной или дополнительной сигнализацией. Так, на многих представителях широко известного концерна ВАГ доводчик включен в схему штатной охранной системы.

При удержании кнопки закрытия дверей на брелоке происходит закрытие водительского или же всех четырех стекол. При удержании клавиши разблокировки, напротив, стеклоподъемники срабатывают в обратную сторону. Количество и порядок открывания стекол настраивается через бортовую систему машины.

В общем случае, схема может оказаться и более сложной. Например, некоторые производители нештатных систем внедряют блоки, которые способны не просто реагировать на нажатие клавиш, но и запоминать текущее положение открытого окна.

Иными словами, при постановке автомобиля на сигнализацию, произойдет полное закрытие окон, но при снятии с охраны стекло примет запомненное положение. Считается, что такая схема работы очень удобна и многократно повышает комфорт водителя.

Большинство доводчиков стеклоподъемников имеют две схемы работы и модули, которые работают по двум раздельным принципам. Самая простейшая схема подключается только к стеклоподъемникам передних дверей. Такая система удобна по двум причинам. Во-первых, стоимость электронного блока и модуля управления несопоставимо меньше, чем в случае с системой на 4 окна. Во-вторых, подключение такой электроники куда проще и подвластно даже непрофессионалу, благодаря несложной схеме и инструкции.

Установка доводчика стекол

Для работы вам понадобятся следующие инструменты:

Теперь перейдем непосредственно к вопросу о том, как подключить доводчик стекол… Как указывалось выше, в первую очередь необходимо изучить имеющуюся схему. Для простоты понимания рассмотрим доводчик, предназначенный для работы с 2 стеклоподъемниками. Его типовая схема подключения будет выглядеть следующим образом:

Схема подключения доводчика стекол подразумевает коммутацию к его модулю трех проводов — питания («плюса»), массы («минуса») и сигнального провода, который подключается к сигнализации автомобиля (вместе с центральным замком). Как правило, электросхема доводчика имеет собственный предохранитель. Он необходим для защиты прибора от возможного скачка тока при возникающих коммутационных процессах или аварийных ситуациях.

Самый сложный момент при подключении доводчика стекол заключается в том, что необходимо делать врезку в провода, идущие к электроприводу стеклоподъемника. Места врезки можно посмотреть на приведенной выше схеме

При этом важно не перепутать «плюсы» и «минусы» на существующей схеме и подключаемом приборе. В противном случае направление вращения двигателя, а значит и движения стекол, будут противоположными

Другими словами, при установке машины на сигнализацию доводчики будут не закрывать, а открывать стекла.

После того как вы выполните подключение соответствующих проводов, не забудьте хорошо их заизолировать. Можно использовать для этого монтажную изоляционную ленту или так называемую термоусадочную трубку (изолирующий материал, который «усаживается» под воздействием на него высоких температур, например, портативной газовой горелки). Для надежности можно использовать оба материала.

Установка доводчика стекол на HYUNDAI CRETA

Монтаж доводчика на AUDI 80

Как видите, установить доводчик стекол несложно. Главное, выполнить подключение модуля согласно схемы, а после этого аккуратно заизолировать провода и спрятать их.

Иногда возникают ситуации, когда модуль доводчика стекол перестает работать. К сожалению его ремонт вряд ли возможен, и при его выходе из строя целесообразнее купить и установить новый. Особенно, учитывая его невысокую цену. Однако перед тем, как поставить «смертельный» диагноз устройству, все же попробуйте проверить работу всей схемы.

Проверка предохранителя

1. Устанавливаем мультиметр в режим измерения постоянного напряжения (DC) с пределом около 20 В (зависит от модели мультиметра).
2. Включаем зажигание.
3. Одним щупом прикасаемся к «приходящему» контакту (на который приходит «+» от аккумулятора), а вторым к «массе» в блоке предохранителей или попросту к корпусу машины.
4. Если на «приходящем» контакте напряжение есть, то на экране мультиметра вы увидите значение напряжения 12 В (оно может колебаться в пределах 2…3 В в одну или другую сторону). Если же на «приходящем» контакте напряжения нет, то необходимо искать обрыв цепи от блока предохранителей до аккумулятора.
5. Если напряжение на предохранитель приходит, то нужно проверить «отходящий» контакт. Для этого одним щупом прикасаемся к нему, а другим к «массе». Если напряжение есть, значит, предохранитель целый, в противном случае он вышел из строя.

1. Установить мультиметр в режим измерения сопротивления или «прозвонки» (второй режим предпочтительнее, однако он есть не на всех моделях мультиметров).
2. При выключенном зажигании демонтировать предохранитель из его посадочного места.
3. Одним щупом прикоснуться к одному контакту предохранителя, а другим к другому.
4. Если предохранитель целый, то значение сопротивления будет равно 0, в режиме «прозвонки» мультиметр подаст звуковой сигнал. Если же предохранитель перегорел, то значение сопротивления будет равно бесконечности, а в режиме «прозвонки» звуковых сигналов не последует.

Проверка цепи

Если визуальный осмотр не дал результатов, то необходимо «прозвонить» цепь. Делается это также с помощью мультиметра. Приблизительный алгоритм действий:

В случае, если вы визуально или с помощью мультиметра нашли повреждение на проводах, попытайтесь отремонтировать их. В случае повреждения изоляции можно воспользоваться изолентой или термоусадкой. Если провод оборвался — смонтируйте новый (с аналогичной площадью поперечного сечения).

Представляем для вас обзор популярных в нашей стране доводчиков стекол, которые устанавливают владельцы самых разных авто — ВАЗ («Приора», «Калина», 2110, 2114), «Хендай», «Ниссан», «Мазда», «Киа», «Тойота» и многих других. Для удобства восприятия информация сведена в таблицу.

“Калина”: монтажные работы

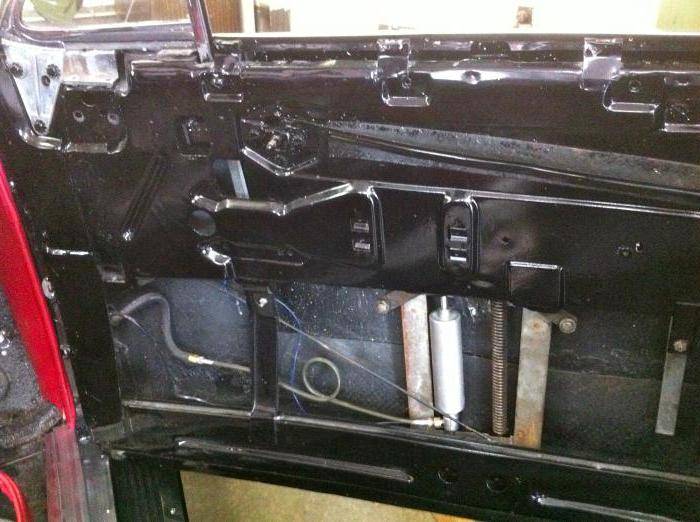

Устанавливать доводчик стекол будем в пространстве двери водителя. При этом нет необходимости тянуть какие-либо проводники. Сам блок лучше всего вмонтировать максимально близко к разъемам кнопок.

Многие модели этих приборов могут иметь разные активные уровни сигналов, поэтому с каждой отдельной схемой нужно сначала разобраться. Для этого можно использовать следующий алгоритм. Давайте на примере «Beta-10» рассмотрим, что и куда.

Комплектуется прибор набором разъемов, которые подходят для “Калины” и для “Калины 2” со старыми кнопками. С новыми придется все переделать.

Здесь вся трудность в том, что в “Калине” все закоммутировано на +. Доводчик получает сигналы через замыкание на массу. Значит, нужно на блоке кнопок оторвать плюсовой провод, а на его место припаять массу.

Установка доводчика своими руками

Схема установки блока достаточно проста. Чем больше дверей, дополнительных функций, тем больше понадобится время на монтаж. Механизм устанавливается в любом месте внутри салона машины. Чаще устройство монтируют под:

• дверной обшивкой;
• панелью автомобиля спереди.

Что потребуется

В комплект входит схема подключения. При монтаже необходимо неукоснительно следовать рекомендациям, особенно если вы устанавливаете устройство своими руками. Из дополнительных инструментов потребуется:

• плоская отвертка;
• крестовая отвертка;
• плоскогубцы;
• изолента, двусторонний скотч;
• бокорезы.

Простой доводчик стекол своими руками

Принцип работы устройства заложен в увеличении тока в тот момент, когда стекла находятся в крайнем верхнем положении.

Когда водитель ставит свой автомобиль в режим охраны, с блока управления замка сигнал направляется на реле электромагнитного типа. Через резистор реле подключает конденсатор к питанию, в результате конденсатор заряжается.

Когда сигнал от замка полностью исчезнет, конденсатор подключается к второй обмотке реле. Далее питание подается на таймер. На выходе таймера сформируется нужное напряжение, которое откроет транзистор. Так как группа контактов реле замкнута, то через уже открытый транзистор на контактную группу будет идти напряжение для удержания.

Транзистор здесь необходим для того, чтобы стабилизировать температуру другого транзистора в схеме. Кроме того, группа контактов реле подает напряжение на первую обмотку реле, присоединяющему кнопку. Через резистор и замкнутый контакт, а также через кнопку управления стеклом питание подается на двигатель подъемника, и стекло поднимется.

Когда стекло полностью поднимается, создается более высокая нагрузка на двигатель, следовательно и ток тоже возрастает. Это приводит к падению напряжения на резисторе, в результате чего транзистор закроется, с реле уйдет все напряжение, а затем и вся схема будет обесточена.

Микроконтроллер в помощь водителю

Это устройство может последовательно закрывать все окна, а также люк. Чтобы активировать его, необходимо традиционно поставить машину в режим защиты.

Схема подключения доводчика стекол также несложная. Всю работу делает контроллер PIC. Устройство может собрать даже начинающий электронщик.

Устройство начинает работать, когда на резистор поступает сигнал с сигнализации. Контроллер принимает сигнал и активирует первый мотор. Двигатель запускается, а в трансформаторе фиксируются помехи от работы щеток электромотора.

Эти помехи будут обработаны операционным усилителем, а затем будут поданы обратно на контроллер. В зависимости от того, какой уровень импульса, контроллер примет решение о запуске следующего двигателя.

Когда устройство закончит работу, оно перейдет в дежурные режимы работы. Это далеко не единственный доводчик стекол своими руками. Но если нужен более интеллектуальный прибор, то все можно найти и собрать.

Виды

Устройства могут выполнять одну задачу либо быть многофункциональными. Последние, помимо закрывания, при включении сигнализации запоминают расположение стекол до постановки и приводят их в исходное положение после снятия машины с охранной системы. Также возможно приведение в прежнее положение при встрече препятствия во время закрывания.

Возможно присутствие перечня дополнительных возможностей, которые при необходимости могут быть отключены при настройке устройства на желаемые параметры. Доводчик стеклоподъемников на 4 стеклаобойдется дороже простого варианта, с учетом того что большая часть функционала может оказаться ненужной при достаточно трудном подключении.

«Калина»: монтажные работы

Устанавливать доводчик стекол будем в пространстве двери водителя. При этом нет необходимости тянуть какие-либо проводники. Сам блок лучше всего вмонтировать максимально близко к разъемам кнопок.

Многие модели этих приборов могут иметь разные активные уровни сигналов, поэтому с каждой отдельной схемой нужно сначала разобраться. Для этого можно использовать следующий алгоритм. Давайте на примере «Beta-10» рассмотрим, что и куда.

Комплектуется прибор набором разъемов, которые подходят для «Калины» и для «Калины 2» со старыми кнопками. С новыми придется все переделать.

Здесь вся трудность в том, что в «Калине» все закоммутировано на +. Доводчик получает сигналы через замыкание на массу. Значит, нужно на блоке кнопок оторвать плюсовой провод, а на его место припаять массу.

Виды доводчиков стекол

Работа прибора заключается в том, что он при установке вклинивается между проводами электромотора, ловя на себе все импульсы, пропуская их дальше. Он остается пассивным до того времени, пока не включатся охранные сигналы (сигнализация) или же сам водитель не нажмет на кнопку подъема. Сразу же после получения данного импульса по проводам, доводчик быстро поднимет все опущенные стекла, чтобы уберечь машину от угона.

В современных моделях есть возможность активировать простым нажатием на смартфоне. Подключается доводчик через Bluetooth или с помощью приложения, что можно скачать с официального сайта производителя или из интернет магазина.

Сейчас на рынке есть много разных моделей. Они отличаются не только ценой и производителем, но и характеристиками

Чтобы выбрать хорошее охранное устройство, нужно обращать внимание на следующие характеристики

Область применения

Есть универсальные устройства, что могут подойти под любую марку автомобиля. Они изготавливаются массово, часто имеют заниженную цену.

Есть также оригинальные доводчики. Они, как правило, идут вместе с машиной, но могут продаваться и отдельно. Подходят только под определенную марку из-за своеобразной конфигурации. Стоят в 3-4 раза дороже, чем универсальные, но имеют гораздо лучшее качество.

Работа со стеклами

На рынке продаются модели, которые поднимают разное количество стекол. Так, есть устройства, что способны защитить только одно окно, водительское. Они самые дешевые и не отличаются сложность сборки. Доводчики с поднятием двух стекол более дорогие. Примечательно, что разные модели поднимают разные стекла – это следует уточнять при покупке.

Есть доводчики с поднятием трех и четырех стекол. Они более сложные в конфигурации и установке. Стоят дороже, но качество их лучше и устройства не так быстро выходят из строя. Могут управляться с помощью телефона.

Наличие памяти

Это функция, которая позволяет автоматически опустить все стекла на высоту, выбранную ранее до срабатывания сигнализации. Или же в случае, когда водитель сам активировал систему, чтобы защитить машину от дождя.

Такую функцию можно при необходимости отменить, но сделать это возможно только с помощью программы на смартфоне.

Защитная функция

Функция есть не во всех комплектациях, но лучше, чтобы она присутствовала. Она предотвращает поднятие стекла, если в оконном проеме что-то есть – та же рука или любой другой предмет.

Многие водители против данной функции и выбирают устройства, в которых ее нет. Но тогда повышается шанс травмирования человека или повреждения самих стекол.

Много доводчиков продается без дополнительных функций, что сказывается на их цене, качестве. Если же они есть, покупателю нужно самому их настраивать, таким образом «обучая» доводчик. Это не так сложно, так как все прописывается в инструкции, что идет вместе с устройством.

Комплект поставки

Поставка GSM-модуля starline выполняется в небольшой картонной коробке, в которой находятся две книжки с описанием и инструкцией по монтажу, гарантийный талон, SIM-карта, флайер системы Телематика, карта-памятка. Схема подключения, которая может потребоваться при самостоятельной установке, отличается высокой степенью детализации, выполнена в цвете и рассчитана на неопытного автолюбителя.

Аппаратная часть находится в нижней части упаковки за откидной картонной перегородкой и включает в себя самGSM-модуль, светодиодный индикатор и комплект проводов, которые необходимы для выполнения подключения.

Подводя итоги

Доводчик для стеклоподъемников – невероятно полезная и удобная функция, которая многократно облегчает жизнь автомобилисту. При выборе соответствующего оборудования стоит учитывать как производителя, так и отзывы тех, кому уже посчастливилось стать обладателем конкретной системы. В случае выбора качественного оборудования пользование машиной доставит куда больше удовольствия, и задумываться об оставленных открытых окнах больше не придется.

Сегодня уделяется все больше внимания комфортной эксплуатации машин. Создаются различные автомобильные аксессуары, среди которых стоит отметить модуль автоматического поднятия дверных стекол, то есть доводчик стеклоподъемника. Его удобство не подлежит сомнению – при использовании отпадает необходимость постоянной проверки окон перед постановкой на сигнализацию, так как такие модули закрывают их автоматически.

Раньше устройства можно было встретить только в авто премиум-класса, но их польза не осталась незамеченной основной массой автовладельцев. Так был разработан универсальный доводчик стеклоподъемника, подходящий для машин любых марок. Кроме того, простая конструкция позволила людям, увлекающимся радиоэлектроникой, создавать самодельные механизмы, отлично выполняющие заданные функции.
