Установка фаркопа на Ларгус своими руками: фото и видео
Фаркоп устанавливают на автомобили Лада Ларгус потому, что он обеспечивает возможность транспортировки крупногабаритных грузов, среди которых даже дома на колесах.
Что нужно для монтажа
Владельцы автомобилей устанавливают данное устройство своими руками или обращаются в автосервис. Для самостоятельного монтажа фаркопа необходимы технические навыки. Для того, чтобы установить фаркоп правильно, автолюбителю понадобится:

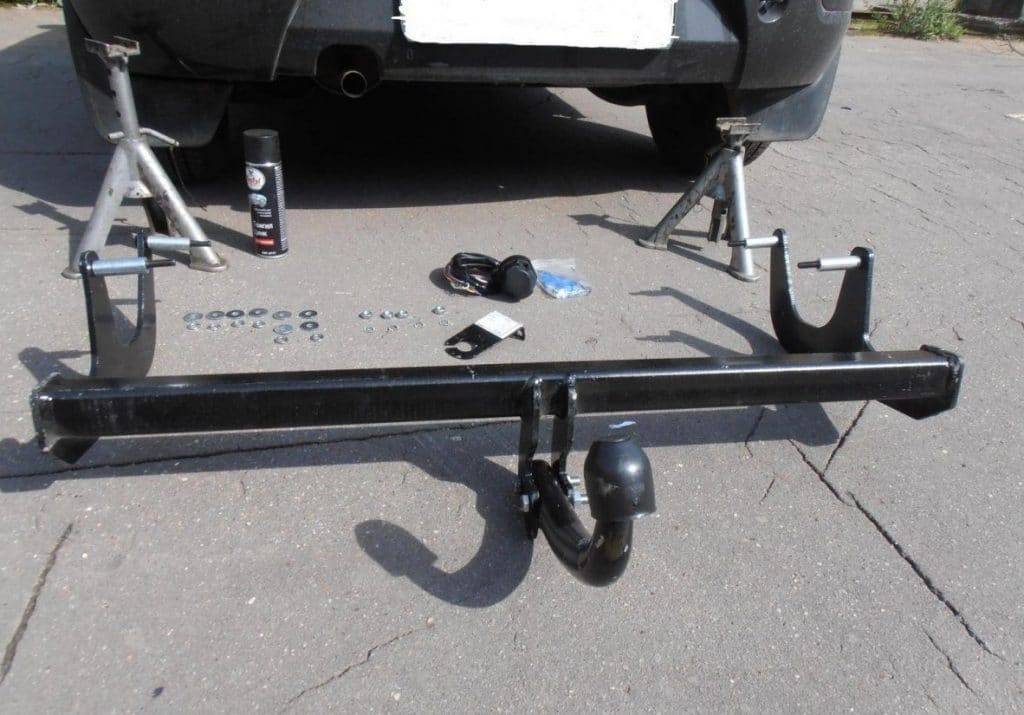

- детали, входящие в комплект с фаркопом;
- набор инструментов.
Процесс сборки следует осуществлять в строгом соответствии с рекомендациями профессионалов. Все подходящие по размеру гайки, болты и шайбы, обеспечивающие крепкую фиксацию устройства, входят в комплект. Поэтому в установке устройства своими руками особой сложности не будет.
Для осуществления монтажных работ по установке фаркопа на Ларгуса своими руками вам будут нужны:
- гаечные ключи размерами 16,17 и 19;
- комплект отверток.
Важные советы
Для беспрепятственного осуществления работ необходима смотровая яма или подъемник. Обязательно заручитесь поддержкой помощника, так как самостоятельно выполнить работы будет очень сложно.
- Необходимо определить точное место крепления устройства. Специальные хомуты позволят на время присоединить фаркоп к автомобилю для исключения ошибок;
- Практикуется предварительное снятие запасного колеса, ослабления глушителя с целью беспрепятственного осуществления монтажных работ;
Не рекомендуется снимать фаркоп с резинки, которая не препятствует доступу к креплениям. Снимите тепловой экран, выполняющий защитную функцию, с целью исключения повреждения в процессе сверления, закручивания гаек;
Подготовьте отверстия в нише багажника для осуществления монтажных работ. Отверткой с внутренней стороны лонжеронов удалите заглушки.
Крепление устройства осуществляется со стороны нижних лонжеронов. Возьмите гаечные ключи на 17 и на 19.
Сложности с осуществлением монтажных работ своими руками исключены при условии неукоснительного соблюдения правил инструкции. Тщательно изучите чертежи
Подключение розетки
Самый ответственный этап монтажа данного устройства своими руками – работа с электрической частью. Для безошибочного подсоединения к розетке необходимо внимательно изучить инструкцию, обеспечить изоляцию проводов, поместить их в металлорукав.
Освободите отверстие, расположенное возле глушителя, от заглушки. Вам понадобится обычная отвертка:
- Протяните связку проводов через отверстие во внутреннюю часть левого крыла;
- Обеспечьте соединение со штатными проводами. Следует учитывать специфические особенности автомобиля «Ларгус»: синий провод – габаритные огни, желтый – сигнал стоп.
Положительный результат гарантирован при точном соблюдении инструкции.
Московский автомобильно-дорожный государственный университет , г. Москва. Уровень образования: Высшее. Факультет: АТ. Специальность: Инженер спец. Автомобили и автомобильное хозяйство. Опыт работы в автомобильной отрасли (мастером-консультантом…
Виды, распиновка и схемы подключения розетки фаркопа
p, blockquote 6,0,0,0,0 —>
Применяется несколько типов разъемов для подключения прицепов:
p, blockquote 7,0,0,0,0 —>
- cемиконтактные (7 pin) разъемы европейского типа;
- семиконтактные (7 pin) разъемы американского типа;
- тринадцатиконтактные разъемы (13 pin);
- специальные разъемы.
Наиболее широко используемый 7-пиновый разъем европейского типа применяется на большинстве грузовых прицепов легковых автомобилей. Его схема и внешний вид изображены на рисунке:
p, blockquote 8,0,0,0,0 —>
p, blockquote 9,0,0,0,0 —>
Особенностью разъема является, что приемная и ответные его части имеют гнезда обоих типов («папа» и «мама»).
p, blockquote 10,0,0,0,0 —>
Это сделано из соображений безопасного подключения круглого разъема в условиях нулевой видимости. Установить неправильно либо закоротить гнезда при таком расположении практически невозможно.
p, blockquote 11,0,0,0,0 —>
Каждый из выводов разъема имеет четкое предназначение. В таблице приведены площади минимального сечения проводов, которыми производится подключение к необходимому элементу схемы.
p, blockquote 12,0,0,0,0 —> adsp-pro-1 —>
Контакт №2 во многих прицепах может быть не задействован. Он используется для обеспечения постоянного электропитания + 12 на легковых прицепах.
p, blockquote 13,0,0,0,0 —>
Некоторые автолюбители игнорируют разделение по правому и левому габаритному огню, объединяя их схемотехнически в единый провод. Небольшое «упрощение» электропроводки приводит к нарушению функции «световой паркинг» (при включении поворотного сигнала на стоянке светятся габариты соответствующей стороны). Эта функция используется во время стоянки на обочине.
p, blockquote 14,0,0,0,0 —>
Схема распиновки 7-контактного американского разъема:
p, blockquote 15,0,0,0,0 —>
p, blockquote 16,0,0,0,0 —>
Особенностью разъема является наличие контакта заднего хода и отсутствие разделения по правому и левому ряду габаритных огней.
p, blockquote 17,0,0,0,0 —>
В некоторых моделях американских автомобилей отсутствует разделение габаритных огней и стоп-сигналов (они идут по одному проводу).
p, blockquote 18,0,1,0,0 —>
Во многих случаях в комплект разъемов фаркопа уже входят проводники соответствующего цвета и сечения.
p, blockquote 19,0,0,0,0 —>
p, blockquote 20,0,0,0,0 —>
Это значительно упрощает процесс электрического подключения.
p, blockquote 21,0,0,0,0 —>
13-пиновые разъемы используются для подключения легковых прицепов.
p, blockquote 22,0,0,0,0 —>
p, blockquote 23,0,0,0,0 —>
Главное отличие этого разъема состоит в том, что имеется несколько контактов для минусовой и плюсовых шин, резервные контакты для подключения дополнительных устройств (например, камеры заднего вида).
p, blockquote 24,0,0,0,0 —>
Особенностью разъема является и то, что через его контакты могут протекать большие токи, в частности, для питания бытового электрооборудования прицепа-дачи, зарядки дополнительного аккумулятора.
p, blockquote 25,0,0,0,0 —>
Специальные разъемы иногда применяются для подключения к оборудованию лодки. В этом случае предусмотрены штатные переходники:
p, blockquote 26,0,0,0,0 —>
p, blockquote 27,0,0,0,0 —>
Современные прицепы более высокого класса имеет собственное электронное оснащение: системы ABS, ESP, бортовые компьютеры. Их сопряжение с бортовой системой автомобиля также осуществляется специальными разъемами.
p, blockquote 28,0,0,0,0 —> adsp-pro-2 —>
Подключаем электропитание
Внимание! У многих владельцев именно этот этап способен вызвать максимальные трудности. Процедуру коммутации розетки сцепного изделия рекомендуем осуществлять в «присутствии» прицепа, который подлежит эксплуатации с автомобилем. Это объясняется наличием у некоторых модификаций прицепов нестандартной электрической схемы кабельной разводки
Это объясняется наличием у некоторых модификаций прицепов нестандартной электрической схемы кабельной разводки.
Розетку закрепляем на кронштейне, а заизолированные кабели укладываем в металлизированный рукав. Он впоследствии фиксируется с помощью стяжек.
Далее проводка сквозь выполненное в кузове отверстие прокладывается внутрь багажного отсека LADA Largus. Это отверстие изначально заблокировано пробкой и располагается поблизости к глушителю, между бампером кормы и колесной аркой. Далее кабельные отводы коммутируются с бортовой сетью.
Теперь приведем стандартную распиновку проводов для универсала Ларгус.
С левой стороны:
- провод оранжевого цвета отвечает за стоп-сигнал;
- черный кабель — масса;
- розовый провод – ПТФ кормы;
- зеленый отвод — левый сигнализатор поворота;
- голубой — габаритная светотехника.
С правой стороны:
- оранжевый кабель – второй стоп-сигнал;
- черный провод – масса;
- бежевый отвод – лампа заднего хода;
- зеленый кабель – правый сигнал поворота;
- голубой провод – габаритный свет.
Завершив коммутацию кабельной сети, проверяем функционирование всего перечня световых устройств прицепа.
Варианты конструкций
Начнем с выбора ТСУ и попробуем определить, какой лучше.
На рынке представлен широкий выбор производителей и поставщиков. Так в перечень востребованных входят:
- Балтекс;
- Bosal;
- ПТ Групп;
- Лидер Плюс и пр.
Но отталкиваться только от бренда не стоит, поскольку грамотный выбор предусматривает обязательный комплексный подход к вопросу.
Разнообразные виды фаркопов, представленные на рынке, вводят покупателя в заблуждение. Потому для начала разберемся в этом.
Если опираться на способ крепления, все ТСУ могут быть:
- фиксированными (такими Ларгусы оснащаются с завода);
- съемными (быстро и легко снимаются специальным механизмом);
- фланцевыми (крепление осуществляется болтовыми соединениями на специальной площадке).
Скажу сразу, что тут лучше выбирать съемные, поскольку с ними намного проще обращаться, легко снимать по ненадобности, но так же просто возвращать на место, если собираетесь ехать с прицепом.
Шары ТСУ
Еще существуют разные виды шаров, на которые надевают сцепное устройство прицепа.
- Шар А. Нагрузка на него составляет до 1500 кг;
- Шар Н. Нагрузка аналогична, но цена ниже по сравнению с предыдущим вариантом;
- Шар F и G. Нагрузка до 3500 кг с функцией изменения высоты фиксации;
- Шар V. Обладает грузоподъемностью до 2500 кг, но не регулируется;
- BMA. Имеет вертикальное крепление, которое легко и быстро снять;
- Крепление под квадрат.
Среди владельцев Ларгуса популярностью в последнее время пользуется шар типа А, что обусловлено его практичностью и простотой эксплуатации.
Основными критериями я бы назвал горизонтальную и вертикальную предельную нагрузку. Для ее расчета требуется понимать, с какими грузами вы собираетесь иметь дело и какие прицепы за собой возить.
Одно дело, когда фаркоп должен выдержать Пчелку, и совсем другое, если это целый трейлер, дом на колесах.
Установка сцепного устройства
Порядок работ по монтажу фаркопа на Ладу Ларгус обычно указывается производителем в инструкции к сцепному устройству и в общем виде состоит из следующих действий:
- Багажник машины полностью освобождается от поклажи, инструментов и принадлежностей, запасное колесо вынимается из крепления.
- Автомобиль устанавливается на смотровую яму (при наличии возможности можно использовать стационарный подъемник).
- В целях обеспечения безопасности при работе с электрической системой снимается минусовая клемма с АКБ.
- Для доступа к рабочей области днища нужно снять защитный тепловой экран и при необходимости ослабить крепления глушителя.
- Для установки на Ладу Ларгус фаркопов совместимой конструкции заводом-изготовителем в задних лонжеронах выполнены крепежные отверстия, защищенные пластиковыми заглушками. В случае с универсальными моделями может потребоваться сверление дополнительных отверстий.
- Фиксацию фаркопа выполняют с помощью крепежа, идущего в комплекте с изделием.
Фаркоп для Лады Ларгус представляет собой П-образную конструкцию, у которой «ножки» крепятся к кузову машины, а в середине массивной поперечной перекладины находится место крепления крюка. В комплекте с некоторыми моделями фаркопов поставляются усиливающие пластины, которые устанавливаются в местах болтовых соединений.
Монтаж фаркопа на Ладу Ларгус Кросс выполняется со стороны днища, поэтому для облегчения процедуры потребуется помощь напарника. Болты со втулками устанавливаются в отверстия лонжерона, на них с наружной стороны автомобиля надевается кронштейн фаркопа, который фиксируется гайками (на данной стадии крепеж не затягивается до упора). После монтажа всех крепежных элементов нужно убедиться, что сцепное устройство не задевает задний бампер и не препятствует работе выхлопной системы.
Затем крепежные болты затягиваются для прочной фиксации фаркопа, и защитный тепловой экран глушителя устанавливается на место.
фаркопа
1 year ago
Выбор ТСУ (фаркопа) нет необходимости регистрировать, достаточно иметь сертификат.
ГЛАВНАЯ ПЕРЕДАЧА НТВ от 03.06.2018 г. Фаркоп можно купить здесь: https://vk.com/autoboxkoffer В нашей фирме вы можете купить…
6 months ago
Принцип работы фаркопа КАМАЗ старого образца
Ремонт фаркопов ТСУ различных модификаций. Rockinger V.Orlandi Mireal Тухнотрон КАМАЗ МАЗ(БААЗ) Евро. Авто- Крафт специа…
10 months ago
Lada 4×4 — Установка фаркопа BOSAL на НИВУ — Съёмный «американский» Квадрат
Канал Спонсора: https://goo.gl/pz6TmJ По вопросам сотрудничества: romanov696@salebloggers.ru Фаркоп покупал тут: ✓ http://www.mnogofarkopov….
2 years ago
Регистрация фаркопа в ГИБДД. Установка фаркопа. Фаркоп 2019-2018. ЦЛП АРИВА
Нас тоже мучал вопрос по поводу регистрации фаркопа в ГИБДД. Но получив официальный от УГИБДД МВД России,…
2 years ago
Выбор фаркопа, отличие американской системы от европейской, особенности и рекомендации
Купить фаркоп и аксессуары со скидкой …
1 year ago
различия американского и европейского фаркопа WJ и ZJ.
кому то покажется это смешным,но у меня не один раз спрашивали чем отличается европейский фаркоп от америка…
3 years ago
Размер имеет значение? Замена шарика фаркопа.
Все началось с того, что во время езды с прицепом начал появляться какой-то посторонний звук. Поскольку…
2 years ago
Установка фаркопа на Рено Дастер 4х4. Подготовка к отпуску с внедорожным прицепом Z-Lander Z1
Особенности выбора фаркопа на Рено Дастер для буксировки внедорожного прицепа Z-Lander Z1 Работы выполнены…
5 years ago
Демонстрация работы фаркопа Westfalia вертикальный автомат
3D демонстрация принципа работы быстросъемного фаркопа, фирмы Westfalia.
7 months ago
Подключение проводов розетки фаркопа
Ссылка на схему контактов розетки фаркопа https://yadi.sk/i/bx5m1Bx9GeTzsA.
1 year ago
Изготовление фаркопа на toyota ipsum
Я профессионал и хочу показать как правильно сделать фаркоп, но конечно это мое решение.На изделие ушло…
1 year ago
установка фаркопа VW polo sedan 2013
снимаем фонарь https://www.youtube.com/watch?v=pabblFT8S0M снимаем бампер https://www.youtube.com/watch?v=UkhDhhJ0dS8 ——————————————————————————
3 years ago
Установка ФАРКОПА на LADA Granta + распиновка розетки
Схема установки фаркопа на Ладу Гранта, Калину и Datsun on-Do — похожи. В ролике показан алгоритм работ по установ…
1 year ago
установка фаркопа своими руками
партнерка http://join.air.io/serega_eto_prosto подписка https://www.youtube.com/channel/UCWl4Qw_aJQoIEtmk7Pq9afQ?sub_confirmation=1 снять обшивку …
2 years ago
установка фаркопа(подробно)
Помощь каналу (на развитие канала) — 63900248 9007718784 (сбербанк)
5 months ago
Установка и хранение фаркопа BMW X5
SEICANE — профессиональный поставщик автомобильной аудио видео техники и сопутствующих товаров. Промо код…
1 year ago
подключение розетки фаркопа на Дастер
3 years ago
Установка фаркопа на Опель Зафира
Устанавливаем фаркоп на Opel Zafira своими руками.
3 years ago
Переделка фаркопа для ВАЗ 2101/03/06 на ВАЗ 2104.
Раньше я уже кое-как приспособил этот фаркоп к своей машине, но получилось не совсем удачно… В этот раз…
5 months ago
Renault Duster: выбор и установка фаркопа
2 years ago
ВАЗ 2110 установка фаркопа & самостоятельный монтаж фаркопа
Видео инструкция по самостоятельному монтажу фаркопа на ВАЗ 2110. Спасибо за просмотр и лайк!!! И не забудь…
4 months ago
Подключение электрики фаркопа на Рено Дастер
1 year ago
подключение фаркопа схема
подключение фаркопа схема подключения без блока согласования подробно. (Самодельный блок саглосования)…
1 year ago
Установка фаркопа Трейлер
1 year ago
#3 Подробная установка ТСУ (фаркопа) на ВАЗ 2104 (часть 1)
В этом видео постарался подробно объяснить и показать установку фаркопа на ВАЗ 2104. А так же подключение…
1 year ago
Установка фаркопа Leader VAZ-44А. LADA VESTA SW Cross, (универсал) 2017 — … г.в.
Установка фаркопа Leader VAZ-44А. LADA VESTA SW Cross, (универсал) 2017 — … г.в.
2 years ago
Подключение проводки фаркопа (и других осветительных приборов) на Ларгус и другие
Автор переходника — Николай — vlsiww2@gmail.com Наша группа в контакте ПРОСТОЕ МНЕНИЕ https://vk.com/ProstoeMnenie Для поддерж…
more (14161+ videos)
Рекомендации по выбору
При подборе ТСУ для своей Лады Ларгус опирайтесь на несколько критериев. Они помогут сделать правильный выбор и без лишних проблем эксплуатировать сам фаркоп и прицеп для него.
Основными нюансами выбора считаются:
- Нагрузка. Примерно прикиньте, какой груз вы собираетесь перевозить, чтобы ТСУ выдерживало соответствующие нагрузки;
- Конструкция. Между несъемными и съемными выбор явно в пользу последних. Это даже не обсуждается. Да, они дороже, но цена себя оправдывает;
- Производитель. Выбирайте только хорошо зарекомендовавшие себя фирмы. Дешевые китайские или какие-либо другие ТСУ только создадут лишние проблемы;
- Цена. Зависит от всех перечисленных выше характеристик. Иногда она варьируется в зависимости от того, покупаете ли вы ТСУ в Москве, Спб, городе Краснодар или где-то в провинции. Каждый магазин делает свои накрутки на заводскую стоимость. Потому лучше покупать у официальных дилеров;
- Соответствие с прицепом. Если прицеп уже есть, то ТСУ подбирают под него. Либо наоборот. Даже если розетка фаркопа и вилка прицепа не совпадают между собой, всегда доступен переходник. Не забывайте, что на Ларгусе с бортовым компьютером также обязательно потребуется блок согласования.
Почти всегда где-то можно купить товар со скидкой, подобрать подходящий дисконт. Используйте артикул или конкретную модель для поиска.
Основная информация о тягово-сцепном устройстве
Фаркоп имеет прямое отношение к тягово-сцепным устройствам, чаще всего они применяются во время буксирования средних авто-прицепов и трейлеров. Конструкция самого фаркопа разработана для того чтобы его можно было прикрепить к транспортному средству с помощью специального места, на котором располагается розетка, имеющая специальные разъемы.
Выводы семи розеток фаркопа для автомобилей марки Лада Ларгус:
- Задний противотуманный фонарь;
- Правый поворотник;
- Левый поворотник;
- Подсветки номеров и правая сторона габаритов;
- Подсветки номеров и левая сторона габаритов;
- Стоп-сигналы;
- Заземление.
Установление фаркопа своими руками
Для установки и закрепления фаркопа на авто вам понадобится домкрат или смотровая яма.
Фаркоп на Лада Ларгус
Итак, как правильно присоединить фаркоп своими руками на автомобиль марки Лада Ларгус?
- Обесточиваем автомобиль;
- Достаём все из багажного отделения;
- Снимаем обивку и запаску;
- Помечаем места, на которых в будущем будет располагаться фаркоп;
- Закрепляем конструкцию тягово-сцепного устройства, для этого вам понадобятся хомуты, брусья и струбцины;
- Просверливаем место для крепежа прицепного устройства, чтобы это сделать вам нужно будет воспользоваться дрелью;
- С помощью болтиков, шайб и гаек нужно произвести затяжку.
Благодаря такому креплению сцепление будет более надёжное и частично снизит нагрузку с кузова транспортного средства.
- Вставляем болтики и надеваем усиливающие накладки с шайбами;
- Затягиваем болтики и шайбы при помощи ключа на 17;
- Находим отверстия в днище багажного отделения для соединения проводков с розеткой прицепного устройства.
- Если же вы не найдёте такое отверстие, то просверлите его сами;
- Закрепите розетку на фаркопе;
Протяните проводок через сделанное отверстие в багажном отделении и подключите его к розетке.Установка фаркопа на автомобиль марки Лада Ларгус полностью завершена, удачи вам в использовании!
Рекомендации по установлению фаркопа своими руками:
- После контакта розетки и проводков автомобиля Фольксваген Поло седан пропаяйте и тщательно заизолируйте все скрепления;
- Щедро смажьте сцепляющий шарик пластичной смазкой;
- Закройте сцепной шарик специальным колпачком, благодаря этому вы сможете понизить налипание на него песка и пыли, а их скопление может привести к абразивному изнашиванию узлов сцепления и шарика.
Также это не даст вам испачкаться при разгрузке и выгрузке багажного отделения транспортного средства. К тому же, колпачок можно изготовить самостоятельно, например, из теннисного мячика.
Как выбрать фаркоп
В случае с легковыми автомобилями, и Ладой Ларгус в частности, выбор ТСУ должен основываться на нескольких основных критериях. Если характеристики устройства удовлетворяют этим требованиям, эксплуатация изделия не доставит проблем автовладельцу. Критерии выбора следующие.
- Нагрузка. Фаркоп подбирается с учётом максимального веса перевозимого. Автовладелец примерно должен представлять, какой груз будет тянуть ТСУ.
- Конструктивные особенности. Из всех вариантов оптимальным будет съёмный фаркоп. Он дороже фиксированного, но удобство использования бесспорно.
- Торговая марка. Приобретать лучше изделия популярных производителей, ещё лучше заранее почитать отзывы. Лишний раз детально рассказывать о том, почему подозрительно низкие цены на товар известного бренда должны вас насторожить, нет смысла.
- Цена. На нее прямо влияют вышеперечисленные факторы. В некоторых случаях стоимость зависит от региона, т. к. в каждом магазине разные поставщики и удаленность от производителя. Идеальным вариантом будет покупка фаркопа у официального представителя (дилера).
- Возможность подсоединить прицеп. Если автоприцеп уже имеется, то подбирать фаркоп нужно именно под него. Нередко розетка ТСУ не подходит к вилке прицепа, в таких случаях необходимо воспользоваться переходником.
Если Лада Ларгус оснащается бортовым компьютером, дополнительно понадобится специальный блок согласования, чтобы не запутать ЭБУ.
Кроме того, найти подходящий вариант можно и на основе отзывов. Также хорошо выбирать, опираясь на технические характеристики, максимально близкие к заводским. Для ознакомления с этими параметрами можно воспользоваться соответствующим артикулом на оригинальные комплектующие.
Особенности схемотехнического подключения разъема фаркопа в современных автомобилях
p, blockquote 29,0,0,0,0 —>
В автомобилях до 2000 годов выпуска применялись аналоговые схемы управления задними световыми приборами. Наибольшую трудность при подключении вызывает правильное определение места включения соответствующего проводника.
p, blockquote 30,0,0,0,0 —>
Эту работу многие автолюбители производили методом «тыка», последовательно подключая контакты разъема прицепа к индикаторной лампе. С появлением цифровых схем управления световыми приборами и другим электрооборудования автомобиля такой метод стал опасен.
p, blockquote 31,0,0,0,0 —>
Видео — подключение проводки фаркопа на Nissan Note:
p, blockquote 32,0,0,0,0 —>
p, blockquote 33,0,0,0,0 —>
Цифровое управление электрооборудованием предполагает, что к световым приборам не идут непосредственно от рулевой «стрекозы», «лягушки», реле и других переключателей толстые проводники на задние габариты, стопы и другие световые приборы. Туда поступают напряжение питания и цифровые сигналы управления.
p, blockquote 34,0,0,0,0 —>
Простое подключение к проводникам задних фонарей типа «скрутка» здесь неуместно. Даже, если подключиться непосредственно к световым приборам задних фар, которые сейчас в большинстве светодиодные, не факт, что электроника не выдаст сообщение об ошибке и отключит эти световые приборы вообще, так как будет превышен потребляемый ток.
p, blockquote 35,0,0,0,0 —>
В связи с этим для подключения электроники фаркопа в современных автомобилях используются блоки согласования.
p, blockquote 36,0,0,0,0 —>
p, blockquote 37,1,0,0,0 —>
Они комплектуются набором необходимых проводников, схемой подключения. Описание блоков согласования должно содержать список автомобилей, с которыми совместим блок.
p, blockquote 38,0,0,0,0 —>
В интернете есть схемы самодельных устройств. Если есть желание поэкспериментировать, можно приобрести недорогой радиолюбительский набор:
p, blockquote 39,0,0,0,0 —>
p, blockquote 40,0,0,0,0 —>
Схема подключения таких блоков изображена в обобщенном виде. Конкретную трассировку проводов приходится определять самостоятельно.
p, blockquote 41,0,0,0,0 —>
p, blockquote 42,0,0,0,0 —>
Видео — схема подключения UniKIT 2 для фаркопа Baltex:
p, blockquote 43,0,0,0,0 —>
p, blockquote 44,0,0,0,0 —>
Основные параметры фаркопов
Есть несколько видов таких соединительных модулей. Классифицируются они по основным техническим характеристикам. Для легковых автомобилей различают следующие типы элементов шаровой сцепки:
- категории «А», «Н» (максимальная грузоподъемность прицепа — до 150 кг груза);
- типы «F», «G» (грузоподъемность прицепа достигает 3500 кг, также есть возможность регулировки высоты крепления);
- тип «V» (приборы не регулируются, но грузоподъемность приближается максимум к 2500 кг);
- категория «ВМА» (имеют вертикальные быстросъемные застежки).
Среди автомобилистов-практиков наибольшую популярность получил именно последний из рассмотренных видов сцепных устройств.
В зависимости от способа крепления фаркоп делится на:
- несъемные комплектующие (здесь крючок жестко закреплен сваркой);
- съемные изделия, в которых рабочий крюк фиксируется с помощью болтовых соединений или специального приспособления.
Перед тем, как выбрать буксирный крюк для Lada Largus, необходимо определиться с типом прицепа и весом наиболее часто перевозимого груза. Не следует стремиться к достижению нагрузок, превышающих нормативные значения, указанные в паспорте устройства, так как наибольшие нагрузки материала передаются на кузов, неизбежно вызывая поток деформации.
Довожу до вашего сведения! Заводской сцепной элемент Lada Largus выдерживает максимальное тяговое усилие 1300 кг, а максимальная нагрузка, прикладываемая к изделию по вертикали, составляет 75 кг.
Виды фиксаторов
Прицеп или буксирный крюк ставится на специальный шар, который тоже различается в зависимости от назначения.
Разнообразие | Функциональный |
Болл А. | Позволяет буксировать груз массой не более полутора тонн. |
Мяч h. | Аналог A-ball, но намного дешевле. |
Тип F и G. | Выдерживает нагрузку не более 3,5 тонн. Высота крючка может быть изменена. |
Тип V. | разрешается перевозить прицеп и груз общей массой не более 2,5 тонн. Без регулировки высоты крепления. |
BMA. | Разборная версия с возможностью вертикальной фиксации. |
Также есть фиксация квадратного типа. Для Лады Ларгус лучший вариант — мяч типа А. Во многом причина такой популярности — универсальность изделия, его практичность и удобство использования.
Назначение и крепления фаркопов Лады Ларгус
Это одно из разновидностей тягово-сцепных устройств легковых автомобилей. С его помощью к задней части автомобиля можно присоединить прицепы и трейлеры небольшого размера. При этом следует учитывать технические возможности транспортного средства и максимально допустимые для авто нагрузки.
Устройство также может использоваться для буксировки различных транспортных средств с фиксированной нагрузкой (не более трёх тонн). Лада Ларгус может комплектоваться фаркопом с завода (например, версия Кросс), но многие автовладельцы предпочитают устанавливать этот механизм самостоятельно. Как правило, фаркоп становится незаменимым механизмом для водителей, использующих автомобиль для транспортировки различных грузов на большие и малые расстояния. Наличие фаркопа на Ларгусе исключает необходимость перевозки специального крюка в багажном отсеке.
Причина в опасности, которую представляет этот механизм при возникновении столкновения. Дополнительные повреждения при ДТП получат оба столкнувшихся автомобиля. Более того, в некоторых европейских странах на законодательном уровне запрещено использовать ТСУ без прицепа или трейлера.
Виды фаркопов
На рынке автомобильных аксессуаров есть много устройств от различных производителей. На сегодня наибольшую популярность получили фаркопы Лады Ларгус следующих брендов:
- Балтекс;
- ПТ Групп;
- Лидер Плюс;
- Bosal и некоторые другие.
Не рекомендуется обращать внимание только на известность торговой марки, правильнее будет подойти к выбору всесторонне. Большое разнообразие прицепных устройств может запутать. Для начала стоит выбрать фаркоп исходя из того, как его крепить
Для начала стоит выбрать фаркоп исходя из того, как его крепить.
- Фиксированные (устанавливаются чаще всего как штатные ТСУ на заводе). Это цельные тягово-сцепные устройства, являющиеся конструктивно составной частью заднего бампера. На сегодня такие модели встречаются всё реже. Подобные устройства также устанавливаются как отдельный элемент на автомобили, конструкция которых не подразумевает использование фаркопа. Его преимущество в универсальности. Независимо от вида крепления, они не требуют установки только на конкретный автомобиль.
- Съёмные. Такие модели считаются самыми популярными, т. к. при отсутствии надобности в ТСУ его можно легко демонтировать. Для автовладельцев, использующих прицеп время от времени, такой вариант наиболее предпочтителен. Выбрать съёмный легко. Всё, что нужно учитывать, это возможность установки на штатные крепления Lada Largus.
- Фланцевые. Фаркоп такого типа закрепляется на специальной площадке с помощью болтов. В какой-то степени это тоже съёмные ТСУ. Болтовые соединения позволяют выдерживать большие нагрузки, а назначение таких моделей заключается в буксировке тяжёлых прицепов. В случае с Ладой Ларгус нужно подбирать под конкретную модель.
При необходимости их легко демонтировать и устанавливать на место, если потребуется подцепить прицеп. У каждого вида есть как минусы, так и плюсы. Например, фланцевый может выдержать серьезные нагрузки, обладая большим запасом прочности. С другой стороны, он постоянно на виду. Прочие экземпляры не подразумевают возможность выбора высоты шара, и их цена выше. Самая дорогая разновидность – складная, но и преимуществ у такой модели больше всего.
Виды фиксаторов
Сцепное устройство трейлера или прицепа надевается на специальный шар, который тоже бывает разным в зависимости от назначения.
Разновидности | Функционал |
Шар A. | Позволяет буксировать груз массой не более полутора тонн. |
Шар H. | Аналог шара А, но стоит гораздо дешевле. |
Тип F и G. | Выдерживает нагрузку не более 3,5 тонн. Есть возможность изменять высоту зацепления. |
Тип V. | Допускается перевозка прицепа и груза общей массой не более 2,5 тонн. Нет регулировки высоты фиксации. |
BMA. | Съёмный вариант с возможностью вертикального крепежа. |
Есть также фиксация типа квадрат. Для Лады Ларгус наилучшим вариантом является тип шара А. Во многом причина такой популярности в универсальности изделия, его практичности и простоты использования.
Вывод
Как показывает практика, фаркоп многие считают полезным элементом сцепки автомобиля с прицепом, но сегодня он не является крайней необходимостью. Устанавливать его или нет — это выбор каждого автовладельца.
Лада Ларгус обладает серьезной вместимостью, что является значимой характеристикой семейного автомобиля. В различных комплектациях Ларгус вмещает от пяти до семи пассажиров, а необходимый груз размещается в багажном отсеке объемом до 560 литров. При желании можно обеспечить грузовой объем в 2350 литров, полностью сложив сидения, или установить на крышу машины аэробагажник. Однако автомобиль такого класса приобретается не для поиска компромиссов между числом пассажиров и объёмом груза. Владельцу загородного дома требуется с комфортом разместить в машине семью, детей и собаку, а потом без затруднений загрузить в нее пять мешков цемента, холодильник и рассаду. Проблему с перевозкой таких крупногабаритных грузов можно решить с помощью прицепа. Для этого необходимо оснастить Ларгус сцепным устройством – фаркопом. Фаркоп на Лада Ларгус от . Фаркоп на Лада Ларгус от .
Установка Фаркопа на Логан своими руками Установка фаркопа на Лада Ларгус
