Меняем гидроусилитель руля Рено Дастер

Особенности конструкции электрогидравлического усилителя руля

Устройство состоит из следующих частей:

• насосного агрегата, в состав которого входит бачок с жидкостью и два насоса (электродвигателя и гидравлический). На этот компонент устанавливается электронный блок управления;
• гидравлический узел управления, состоящий из цилиндра с поршнем и торсиона;
• системы управления, регулирующей коэффициент усиления, исходя из скорости движения транспортного средства и поворота руля;
• электронного блока, принимающего сигналы от датчиков, анализирующего их и воздействующего в соответствии с ними на исполнительные устройства по заложенным алгоритмам.

Замена жидкости.

Если наступила необходимость замены, то придется подготовить следующий набор инструментов и материалов:

• Перчатки (при необходимости)
• Ветошь/тряпка для удаления подтеков
• Воронка (упрощает заливку в горловину)
• Жидкость гидроусилителя. Рекомендуется использовать оригинальную – Elf

RENAULTMATIC D2 артикул 194735

Считается, что жидкость, заливаемая в систему гидроусилителя, сохраняет свои качества на протяжении всего срока эксплуатации авто. Но необходимо проверять ее уровень при каждом проведении ТО автомобиля.

Но на практике, гидроусилитель руля Рено Дастер может выйти из строя, появятся подтеки и в результате уровень может снизится. Это сказывается на эффективности рулевого управления, могут появиться посторонние шумы

Поэтому важно определить источник протечки и вовремя устранить его

Но при этом, до устранения причин необходимо внимательно следить за уровнем в расширительном бачке. И если он ниже нормы, то необходимо долить ее. Уровень проверяется только на холодном двигателе.

Чтобы определить место протечки, необходимо выполнить следующие действия:

• На выключенном и остывшем двигателе необходимо протереть все элементы ГУРа.
• Проверить уровень жидкости и при необходимости долить ее.
• Затем нужно запустить двигатель и несколько раз провернуть руль в крайнее левое, затем в крайнее правое положение.
• Глушим двигатель и ищем место подтекания.

Это интересно: Снятие переднего бампера Renault Logan 2004-2009 Бензин

Прокачка гидроусилителя руля Дастер

Прокачка системы механизма гидроусилителя руля Дастер проводится для удаления воздуха, который в процессе ремонта автомобиля или замены отдельных его узлов попадает в гидропривод. Воздух в гидроприводе может повлиять на работу механизма и снизить его эффективность.

Процесс прокачки гидроусилителя руля Дастер:

• Прокачка гидроусилителя руля Дастер производится на холодном неработающем двигателе
• Следует открыть крышку бачка гидроусилителя и долить в него жидкость до отметки MIN
• Запустить двигатель автомобиля, после чего на холостом ходу определить уровень гидравлической жидкости в бачке
• В случае понижения уровня жидкости необходимо долить ее до MIN
• Повернуть рулевое колесо несколько раз вправо и влево до упора, следя, чтобы уровень жидкости, находящейся в бачке, был около отметки MIN (при необходимости производить доливку)
• Управляемые колеса вернуть в положение движения прямо и дать поработать двигателю 2-3 минуты
• Рулевое колесо вновь повернуть вправо и влево до упора и долить при необходимости в бачок жидкость
• Выключить двигатель и посмотреть уровень рабочей жидкости в бачке: после прогрева ее уровень должен быть на отметке MAX, при этом в холодном состоянии он не должен опускаться ниже отметки MIN
• Закрыть крышку от бачка гидроусилителя

Стабильная работа гидроусилителя руля Дастер не должна сопровождаться повышенным уровнем шума, в жидкости не должно наблюдаться воздушных пузырьков. После проделанных действий усилие при работающем двигателе на руле должно быть заметно меньше, чем при неработающем двигателе. Также следует знать, что шум, который может наблюдаться в работе гидроусилителя руля Дастер при вывернутых до максимума передних колесах не является неисправностью.

Столкнулся с проблемой — вышел из строя эгур.Короче расколупал я его. И увидел вот что. Магнитный диск, который расположен на валу находился вблизи платы так близко, что спилил два элемента. Вот теперь гадаю что за они были. Фото выкладываю, может кто подскажет что за элементы, если знаете.

На протяжении длительного периода времени большая часть автомобилей выпускалась с гидроусилителем руля: опция настолько прочно вошла в обиход, что многие автолюбители не представляют управление автомобилем без неё.

Но прогресс не стоит на месте, и на смену ГУРУ приходит электрогидроусилитель руля, который имеет более компактную конструкцию, может работать даже при выключенном моторе, а также помогает экономить горючее за счёт включения только в требуемые моменты. Несмотря на, казалось бы, явные преимущества, производители не торопятся массово устанавливать на выпускаемые модели данный механизм, и на то имеются определенные причины.

Особенности конструкции электрогидравлического усилителя руля

Устройство состоит из следующих частей:

• насосного агрегата, в состав которого входит бачок с жидкостью и два насоса (электродвигателя и гидравлический). На этот компонент устанавливается электронный блок управления;
• гидравлический узел управления, состоящий из цилиндра с поршнем и торсиона;
• системы управления, регулирующей коэффициент усиления, исходя из скорости движения транспортного средства и поворота руля;
• электронного блока, принимающего сигналы от датчиков, анализирующего их и воздействующего в соответствии с ними на исполнительные устройства по заложенным алгоритмам.

Осмотр и определение дефектов

Внимательно осмотрите содержимое и запомните (можно сделать фотографию) что где и как стояло (большее внимание нужно обратить на положение цилиндра). Можно покрутить шкив ГУРа и аккуратно пинцетом проверить, как двигаются лопасти в пазах вала

Все части должны вытаскиваться без усилий, так как ни каких фиксаций они не имеют, но центральная ось закреплена жёстко, она не снимается.

Осматриваем вал с обратной стороны, части (корпус ГУРа и стенка крышки) прикасающихся к ним, на предмет задиров или проточин, у меня всё идеально.

Теперь всё внутренне хозяйство извлекаем на «чистую» ветошь и начинаем его изучение…

Внимательно исследуем вал, все пазы у него имеют очень острые края со всех сторон. Одна из торцевых сторон каждого паза имеет выраженную заточенность внутрь, что при передвижении лопатки внутри паза при постоянном уклоне к этой стороне сильно затруднит её ход (это может быть первой составляющей плохой работы ГУРа). Боковые части пазов вала, так же «заточены», это можно почувствовать, если провести пальцем в разные стороны по торцевой (внешней окружности), а так же по боковым частям вала в разные стороны. В остальном вал идеален, ни каких изъянов и зазубрин не имеет.

Далее приступаем к изучению внутренней части цилиндра. На двух диагональных сторонах (рабочих частях) присутствуют глубокие неровности (в виде поперечных вмятин, будто от ударов лопаток с немалой силой). Вобщем, поверхность волнистая.

Как работает ЭГУР

Принцип работы в зависимости от скорости авто ЭГУР может меняться.

Если машина едет прямо, то жидкость в систему циркулирует по кругу по направлению от насоса в бачок и затем обратно.

При повороте рулевого колеса происходит следующее:

1. торсион закручивается, поворачивая золотник, циркуляция жидкости при этом останавливается;
2. жидкость поступает в одну из полостей цилиндра, при этом из второй полости она возвращается в бачок;
3. жидкость при помощи поршня воздействует на рулевую рейку, вследствие чего осуществляется поворот колёс.

Максимальную производительность электрогидравлический усилитель рулевого управления демонстрирует на скорости движения транспортного средства до 40 км/ч. Принцип работы устройства при этом такой:

1. датчики подают сигналы на ЭБУ, при этом увеличивается частота вращения электрического двигателя насоса, что, в свою очередь, приводит к открытию клапана;
2. возрастает производительность насоса, в силовой цилиндр жидкость начинает поступать с большей скоростью, ввиду чего для поворота руля становится нужно прилагать меньше усилий.

Чем быстрее двигается автомобиль, тем медленнее работает ЭГУР.

Какое масло заливается в гидроусилитель руля Рено Дастер

• Маслянный фильтр
• Моторное масло
• Ветошь

• Тканевые перчатки (по необходимости)
• Ветошь
• Воронка (по необходимости)
• Жидкость гидроусилителя руля ELF RENAULTMATIC D2 -194735

Жидкость, залитая производителем Renault Duster в гидропривод усилителя рулевого управления рассчитана на весь срок эксплуатации автомобиля. Но при каждом плановом проведении ТО необходимо проверять уровень жидкости в бачке гидроусилителя, а также в случае обнаружения течи жидкости из гидропривода усилителя рулевого управления.

Кроме того, при снижении эффективности рулевого управления либо при появлении посторонних шумов или воя при вращении рулевого колеса производится такая же проверка

Очень важно как можно точнее определить место подтекания, после чего, скорее всего, появится необходимость замены поврежденной либо изношенной детали

Для доливки, а также при замене жидкости в системе гидроусилителя рулевого управления необходимо использовать рабочую жидкость, рекомендованную заводом-изготовителем автомобиля.​

Если вы часто доливаете жидкость гидроусилителя руля, значит, где-то есть её утечки, которые должны устраняться незамедлительно после обнаружения.

Уровень жидкости следует проверять на холодном двигателе.

Для определения места утечки жидкости ГУР используется следующая методика:

• при выключенном двигателе протираем насухо все элементы рулевого управления;
• проверяем уровень жидкости в бачке гидроусилителя и, если необходимо, доводим его до нормы;
• пускаем двигатель и несколько раз вращаем рулевое колесо до упора в крайнее левое и крайнее правое положения;
• находим точное место подтекания и устраняем причину.

1. Установите автомобиль на горизонтальной площадке, дайте двигателю остыть и откройте капот. Бачок гидроусилителя рулевого управления расположен в центральной части моторного отсека по направлению движения автомобиля (закреплен хомутом на кожухе вентилятора системы охлаждения).

2. Визуально проверьте уровень жидкости в бачке. Он должен находиться между метками MAXI (максимальный) и MINI (минимальный), нанесенными на корпус расширительного бачка гидроусилителя рулевого управления. При работе двигателя жидкость в системе гидроусилителя рулевого управления нагревается, и уровень в бачке может быть немного выше метки MAXI. Если уровень рабочей жидкости опустился ниже метки MINI, то необходимо долить жидкость.

3. Для доливки рабочей жидкости в бачок ГУР Рено Дастер поверните против часовой стрелки и снимите крышку бачка.

4. Достаньте из бачка сетчатый фильтр. Если фильтр засорился, очистите и промойте его.

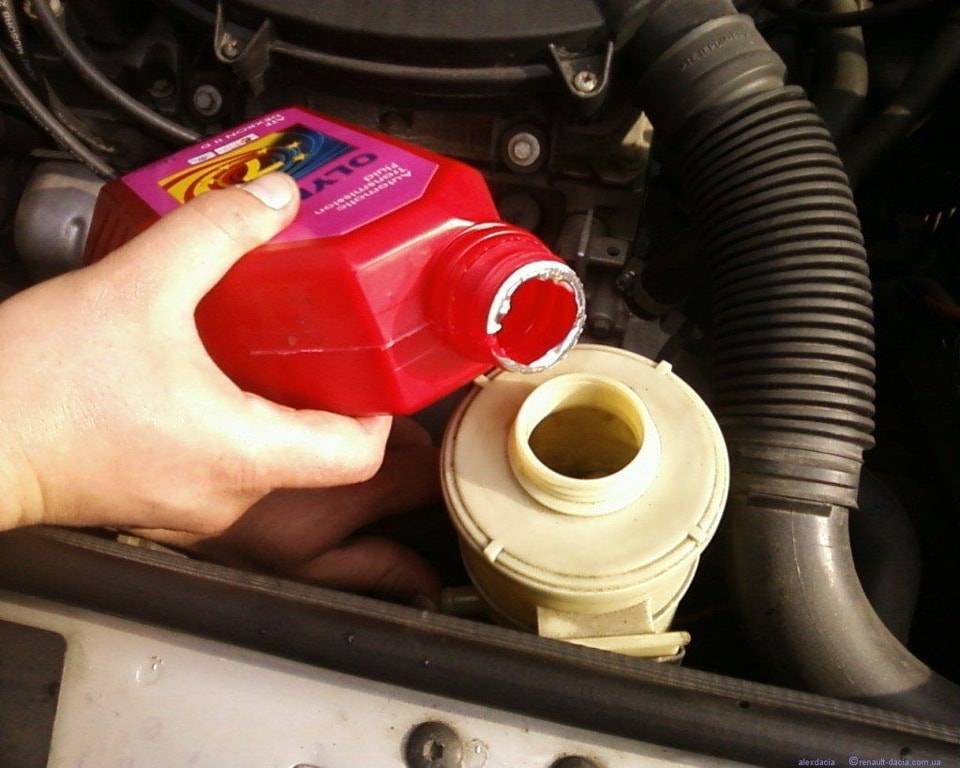

5. Долейте жидкость ГУР Рено Дастер в бачок до уровня МАХI.

Избегайте переполнения расширительного бачка жидкостью. Уровень жидкости Рено Дастер необходимо держать в допустимых пределах и не заливать в резервуар слишком большое ее количество. Поскольку во время работы двигателя жидкость ГУР Рено Дастер имеет свойство расширяться, увеличение давления может привести к проблемам и к дорогостоящему ремонту.

6. Плотно закройте крышку бачка гидроусилителя рулевого управления, повернув ее за часовой стрелкой. Пролитую жидкость устраните чистой ветошью.

Убедитесь, что вы используете жидкость для гидроусилителя, рекомендованную именно для вашего автомобиля, так как для каждого гидроусилителя требуется своя вязкость (плотность) для правильного питания системы рулевого управления.

Производитель не рекомендует использовать трансмиссионное масло вместо жидкости для рулевого управления. Существует большой выбор различных типов жидкости, и подбор неправильного вида может привести к отказу рулевого управления и выхода из строя его уплотнений.

Перегрев масла часто происходит при длительной фиксации руля в крайнем положении вплоть до его закипания. Давление в этом случае – максимальное. Не стоит также оставлять авто при парковке на длительное время с вывернутым до упора рулем.

Метод проверки чистоты жидкости гидроисилителя руля

Для проверки чистоты жидкости ГУР достаточно налить несколько капель жидкости из бачка ГУР на чистую, светлую, невпитывающую поверхность. Жидкость должна быть чистой, прозрачной, в ней не должны быть видны частицы взвеси, цвет жидкости должен быть однозначным.

Существует всего три цвета жидкости ГУР: красная, жёлтая и зелёная. Если цвет жидкости лишь слегка напоминает один из перечисленных – это повод обратится в сервис на предмет проверки и в случае необходимости замены жидкости гидроусилителя руля.

• Фото деталей и расходников
• Качественных фото ремонта

Посмотрите интересное видео по этой теме

Как прокачать ГУР

Как залить масло и прокачать ГУР

• Полностью поднимите автомобиль на подъемнике или вывесите его передние колеса.
• При необходимости выполните слив старой жидкости из расширительного бака. Для этого следует снять возвратный шланг (идущий в систему ГУРа) с расширительного бачка и поставить на него заглушку, чтобы жидкость из шланга не выливалась. К освобожденному кранику на бачке присоединяют шланг, идущий к пустой бутылке, куда предполагается сливать старую гидравлическую жидкость.
• Основной объем жидкости удобнее всего откачивать шприцом и сливать в отдельную бутылку. Когда жидкости останется совсем мало переходим к следующему пункту.
• Провести заливку рабочей жидкости в расширительный бак до верха.
• Далее следует покрутить рулевым колесом из стороны в сторону (от упора до упора) несколько раз с тем, чтобы через шланг вытекла оставшаяся в системе старая жидкость. Поскольку новая жидкость вытесняет старую, не забываем следить за уровнем масла в бачке, чтобы в шланг не попал воздух.
• При падении уровня жидкости вновь доливаем ее.
• Запустите двигатель на 2-3 секунды и заглушите. Это делается для того, чтобы жидкость начала распространяться по системе.

Важно помнить, что если вы завоздушили систему ГУР, то воздух можно выгнать с помощью прокачки путем вращения руля из стороны в сторону. Однако ни в коем случае не запускайте двигатель, поскольку воздух в системе критичен для насоса ГУР и может стать причиной его выхода из строя

Откачка масла шприцом

• Далее следует долить рабочую жидкость в бачок до уровня отметки MAX и повторить процедуру с запуском двигателя. Этот цикл повторить 3-5 раз.
• Сигналом к прекращению прокачки является тот факт, что в сливную бутылку перестает попадать воздух из возвратного шланга. Это означает, что в гидравлической системе воздуха больше не осталось, а бачок попадает свежая чистая жидкость.
• После этого нужно установить на место возвратный шланг (подсоединить к расширительному бачку, где он был изначально установлен).
• Вновь наполнить бачок до уровня MAX, после чего запустить двигатель.
• Для прокачивания гидроусилителя необходимо 4-5 раз медленно покрутить рулем от левого до правого упора. В местах упоров делать паузы на 2-3 секунды. Если воздух остался, он должен выйти в расширительный бак. В процессе проверки следим за тем, чтобы насос не издавал посторонних шумов.
• Сигнализатором того, что прокачка закончилась, будет отсутствие на поверхности жидкости в бачке воздушных пузырьков.
• После этого плотно закройте расширительный бак.

Прокачка системы ГУР

Прокачку системы также можно осуществлять без запуска двигателя, “на холодную”. Для этого достаточно вращать рулем от левого до правого упоров. При этом старая жидкость и воздух выходят из системы. Однако большинство автопроизводителей все же советуют прокачивать систему с запущенным двигателем.

Уровень жидкости в бачке должен находиться между отметками MIN и MAX. Помните, что при нагреве жидкость расширяется, поэтому не следует наливать ее сверх имеющейся отметки.

Доливка жидкости

Нужно установить двигатель на горизонтальной площадке. Затем нужно дать двигателю остыть. Находим бачок гидроусилителя. Он расположен в центральной части подкапотного пространства. Крепится при помощи хомута на кожухе вентилятора системы охлаждения.

Нужно проверить уровень в бачке. Для того, чтобы понять сколько необходимо долить, на его корпусе нанесены отметки Maxi и Mini. Что соответственно значит максимальный уровень и минимальный, необходимый для правильной работы системы. Во время работы двигателя жидкость может нагреваться, увеличиваясь в объеме. Поэтому на горячем двигателе проверка не рекомендуется, поскольку значение будет завышено, и при недостатке жидкости она все равно может находиться выше минимальной отметки.

Чтобы открыть крышку нужно повернуть ее против часовой стрелки.

Под крышкой расположен сетчатый фильтр. Иногда, при использовании некачественной жидкости, или если была долита от другого производителя, на нем может образовываться осадок. Нужно промыть фильтр перед обратной установкой.

Затем доливается жидкость. Лучше сделать так, чтобы ее уровень был на максимальной отметке.

Но не стоит слишком усердствовать и переполнять бачок. Для нормальной работы необходимо, чтобы ее количество находилось в допустимых пределах. Если в системе будет слишком много жидкости, то при нагревании она может расширятся, увеличивая давление в системе, что приведет к дорогому ремонту.

После этого нужно закрыть крышку. Если во время работы что-то протекло на корпус, то нужно удалить подтеки при помощи ветоши.

Достоинства и недостатки устройства

Из плюсов механизма можно выделить:

• экономичность – в среднем экономия топлива при использовании электрогидравлического усилителя составляет до 0,8 литров топлива на каждые 100 км пробега. Уменьшение расхода возникает за счёт того, что электроусилитель не связан жестким ремнем с мотором, а на холостом ходу он и вовсе перестаёт работать;
• высокая надежность;
• минимальное обслуживание (единственное, что требуется делать, так это менять жидкость в бачке через определенное количество пройденных километров);
• практически полное отсутствие шума во время работы;
• возможность программирования устройства (к примеру, можно сделать так, чтобы при низкой скорости машины усилие на рулевое колесо возрастало, а при наборе скорости – уменьшалось);
• высокая точность управления на большой скорости;
• простота совершения маневров на маленькой скорости движения.

Но имеются и минусы:

• высокая вероятность выхода электрогидравлического усилителя из строя при длительном нахождении колёс в крайнем положении;
• малая информативность руля во время езды на высокой скорости;
• высокая цена устройства;
• сбои в настройках (например, нередки случаи, когда на стоянке колеса выкручиваются в бок вместо того, чтобы стоять прямо);
• электрическая составляющая устройства не подлежит ремонту.

Безусловно, ЭГУР – новая веха на пути развития автомобилей, но на данном этапе механизм требует определенной модернизации и доработки, ввиду чего и не устанавливается пока массово производителями на выпускаемую продукцию.

Столкнулся с проблемой — вышел из строя эгур.Короче расколупал я его. И увидел вот что. Магнитный диск, который расположен на валу находился вблизи платы так близко, что спилил два элемента. Вот теперь гадаю что за они были. Фото выкладываю, может кто подскажет что за элементы, если знаете.

Возможные неисправности рулевого управления и способы устранения

Увеличенный свободный ход рулевого колеса и стуки в рулевом управлении:

– Ослабление затяжки болтов крепления рулевого механизма

– Износ шаровых шарниров рулевых тяг

– Износ карданного шарнира рулевого вала

Замените рулевой вал

Затрудненное вращение рулевого колеса:

– Проскальзывание ремня привода насоса ГУР

– Повреждение ремня привода насоса

– Недостаточный уровень рабочей жидкости

Восстановите уровень до нормы

– Попадание воздуха в гидросистему

– Перекручивание или повреждение шлангов

Устраните перекручивание или замените шланги

– Недостаточное давление насоса ГУР

– Повышенные внутренние утечки в насосе

– Утечки жидкости из рулевого механизма

Замените дефектные детали

Нечеткий возврат рулевого колеса в среднее положение:

– Затрудненное проворачивание внутренних шарниров или шарниров наконечников рулевых тяг

Система гур рено дастер схема

На автомобили Рено Дастер устанавливают рулевое управление с рулевым механизмом типа шестерня-рейка и гидроусилителем.

Рулевой привод состоит из двух рулевых тяг, соединенных шаровыми шарнирами с рычагами поворотных кулаков передней подвески

Рулевой механизм установлен на подрамнике передней подвески и закреплен на нем двумя болтами.

В картере рулевого механизма рейка поджимается к валу-шестерне пружиной через упор.

Регулировку бокового зазора между шестерней и рейкой выполняют вращением регулировочной пробки, которая поджимает пружину.

Регулировку проводят при сборке рулевого механизма на заводе.

Рулевой привод состоит из двух рулевых тяг, соединенных с рейкой рулевого механизма и рычагами поворотных кулаков.

Каждая тяга крепится внутренним концом к рулевой рейке через неразборный шаровой шарнир — резьбовой наконечник шарнира вворачивается в отверстие рейки.

В средней части рулевой тяги выполнен шестигранник под ключ «на 13», а на наружном конце — резьба, на которую наворачивается наконечник тяги.

В наконечнике рулевой тяги имеется неразборный шаровой шарнир, не требующий пополнения запаса смазки, заложенной внутрь него на весь срок службы.

Правая и левая рулевые тяги одинаковые, а наконечники — разные.

Соединение рейки рулевого механизма и шарового шарнира рулевой тяги защищено от грязи и влаги гофрированным резиновым чехлом.

Чехол закреплен стальным одноразовым хомутом на картере рулевого механизма, а на рулевой тяге чехол держится за счет пружинного хомута — при этом узкий поясок чехла должен совпасть с проточкой, выполненной на рулевой тяге.

Вал рулевой колонки крепится к валу-шестерне рулевого механизма через промежуточный вал с двумя карданными шарнирами.

На шлицах в верхней части вала рулевой колонки установлено рулевое колесо, закрепленное винтом.

Рулевая колонка прикреплена к кронштейну поперечной балки, расположенной под панелью приборов.

В систему гидроусилителя рулевого управления входят: рулевой механизм, насос, радиатор для охлаждения рабочей жидкости, бачок для рабочей жидкости и соединительные трубки магистралей.

Насос приводится во вращение ремнем от шкива привода вспомогательных агрегатов.

Гидравлическая жидкость из бачка поступает в насос, а от него подается под высоким давлением к распределительному устройству, расположенному в картере рулевого механизма и механически соединенному с валом рулевой колонки.

На зубчатой рейке рулевого механизма закреплен поршень гидроцилиндра.

При повороте рулевого колеса распределительное устройство соединяет одну из камер гидроцилиндра с нагнетательной магистралью насоса, а другую камеру — со сливом.

При этом поршень гидроцилиндра из-за разности давлений рабочей жидкости перемещает рейку влево или вправо и через рулевые тяги, и рычаги кулаков поворачивает управляемые колеса автомобиля.

В сливную магистраль гидроусилителя встроен радиатор для охлаждения рабочей жидкости.

Радиатор расположен за передним бампером — закреплен на подрамнике передней подвески перед конденсатором кондиционера и радиатором системы охлаждения.

При отказе гидравлического усилителя возможность управления автомобилем сохраняется, но при этом увеличивается усилие на рулевом колесе.

Бачок гидроусилителя рулевого управления установлен в моторном отсеке — закреплен хомутом на кожухе вентилятора радиатора.

Для контроля уровня жидкости на полупрозрачном корпусе бачка нанесены метки MIN и MAX.
