Грм рено дастер 2 0 - ГРМ Рено Дастер 2.0, ГРМ Renault Duster 1.6 ремень (цепь ГРМ 1.6 114 л.с.)

Некоторые особенности

Ремень зависимо от своей конструкции состоит из 1-го или чуть сложнее из 2-ух распределительных валов, а также клапанов специальных для выпуска и соответственно впуска, еще и привода валов и так далее. Система полностью работает при помощи специального ремня или куда более надежной цепи. Эта самая цепь, изготовленная из металла, конечно же, надежная, и ее ресурс вполне себе доходит до пробега авто порядка 300 тысяч км. Разрыв цепи практически невозможен. А вот натяжение данной цепи происходит за счет специального натяжителя, который требует замены через каждые 100 тысяч км автопробега.

Если натяжитель работает некорректно, или на той самой цепи образовалось слишком уж большое о времени растяжение, она способна на так называемой звездочке очень легко перескочить на 1 или даже несколько сразу зубьев, и точно тогда в отлаженной работе силовой установки появляются серьезные проблемы.

Так называемый зубчатый ремень на Renault Duster менее надежный. Установить срок, какой именно он проработает, крайне сложно

Однако, важно понимать, что ремень сам и его замена стоит намного дешевле, чем цепь и ее замена. Внезапный разрыв ремня или куда более серьезная проблема – срезание его зубчиков приводит к загибанию (западанию) клапанов, поскольку происходит удар об поршни

Чтобы избежать такой неприятной ситуации требуется замена ремня ГРМ на абсолютно любом современном автомобиле, но в нашем случае, это Рено Дастер. Полноценная замена требуется через каждые 4-е года, или через каждые 60 тысяч км езды. Все зависит от того, какое время раньше наступит.

Если вы имеете хотя бы небольшой опыт и определенные навыки в ремонте автомобильной техники, то заменить ремень ГРМ вы сможете даже своими руками.

Рено Дастер дизель: замена ремня ГРМ

Замена ремня ГРМ на Рено Дастер может производиться в сервисе или своими силами

Во втором случае важно учитывать, что в зубчатых шкивах двигателя Рено Дастер с двигателем 1.6, 2.0 отсутствуют пометки, по которым происходит установка фаз ГРМ двигателя. В сервисах для установки фаз используется специальное оборудование, которое в том числе позволяет зафиксировать коленвал и распредвал

Вместе с ремнем производитель рекомендует менять натяжной, также опорный ролик и болт крепления шкива у вспомогательных агрегатов. Процесс работ по замене ремня ГРМ зависит от марки и типа двигателя авто. Рассмотрим процесс замены на примере дизельного Рено Дастер (в других модификациях автомобиля – Дастер 1.6, 2.0 литра – есть некоторые различия в процессе замеры ремня, но они не существенны).

В процессе работ удобно использовать приспособление для замены ремня ГРМ Рено Дастер. Оно обычно входит в комплект ГРМ.

Замена ремня ГРМ на дизельном Рено Дастер:

Замену ремня ГРМ удобнее производить на подъемнике, так как в процессе придется поддомкрачивать двигатель
Изъятие пистонов: вставить отвертку в шлиц и вращать против часовой стрелки до тех пор, пока центральная часть не приподнимется. Далее второй более тонкой отверткой нужно ее поддеть и вытащить вверх, после чего пистон можно свободно достать
Снять с автомобиля правое колесо, а также переднюю часть подкрылка
Чтобы снять пистоны подкрылка, нужно вкрутить в центральное отверстие пистона подходящего размера саморез и при помощи пассатижей достать его
Далее нужно ослабит болт шкива на коленвале: для данной процедуры потребуется помощник. Он должен сесть на водительское место, включить 5-ю передачу и до упора нажать на тормоз, тогда как от второго человека потребуется отвернуть болт ключом
Снять защиту двигателя
Снять хомут и шланг для того, чтобы слить антифриз (сливать в приготовленную заранее емкость)
Снять ремень со вспомогательных агрегатов – если натяжение ролика не получается ослабить при помощи ключа, необходимо потянуть за нижнюю ветвь ремня вниз и заклинить ролик любой деревяшкой, после чего можно будет снять ремень
Подставив под поддон что-либо подходящее, подпереть двигатель
Открутить и вынуть верхние опоры двигателя
Снять с ремня ГРМ пластиковый кожух (в нем две части – верхняя и нижняя)п – отстегнуть защелки и открутить пластмассовый штифт, для этого путем опускания и поднимания двигателя нужно будет совместить отверстия в ложероне
Открутить алюминиевую опору и максимально приподнять двигатель вверх
Отогнуть и достать ремень ГРМ
На своем Рено Дастер необходимо выставить метки ремня ГРМ: они выставляются путем совмещения отверстий на распредвале в шкиве и головке – нужно вставить стальной стержень подходящего диаметра (подойдет сверло) и отметить маркером, как при этом встал шкив коленвала и шкив ТНВД
Манипуляции с метками ремня, описанные ниже, можно производить только в том случае, если метки не были сбиты. Если метки оказались сбитыми, необходимо вворачивать стопор коленвала, как описано в мануале
Шпонка коленвала должна смотреть на 12 часов – напротив нужно сделать маркером метку
Между метками должно быть 19 впадин ремня
Необходимо ослабить натяжной ролика ремня ГРМ, после чего можно снять ремень ГРМ

Замена помпы на Рено Дастер дизель:

Снять кожух
Снять генератор или шкив ТНВД

Для снятия генератора необходимо отсоединить провода от генератора, отвинтить верхний болт и ослабить нижний, после чего отклонить генератор в сторону. После можно снимать помпу.

Далее можно произвести установку нового ремня ГРМ, соблюдая метки и натягивая ролик. После установки ремня на место необходимо медленно проворачивая коленвал сверить метки. Затем можно произвести сборку в обратной последовательности.

Важно после заправки антифриза выпустить воздух через винтовые пробки патрубков. Стоимость замены ремня ГРМ Рено Дастер

Стоимость замены ремня ГРМ Рено Дастер

Цена замены ремня ГРМ Рено Дастер в официальном сервисе составляет 23 тыс. руб. Цена на ремень ГРМ будет от 2 200 руб. до 3 800 руб. Комплект из ремня и двух роликов можно купить за 3 500 руб.

Замена на дизельном двигателе

Замен производится также как и на бензиновом агрегате, и процедура у них похожа. На дизельном агрегате нужно очень внимательно и точно следить, за тем как расположены метки, чтобы фазы газораспределения не нарушились. Их нужно устанавливать так чтобы метки на ремне совпадали с метками на насосе ТНВД, и если они не будут совпадать, то придется все регулировать заново.

На автомобилях Рено Дастер замена ремня ГРМ производится вместе с заменой опорного и натяжного ролика. Чтобы его заменить нужно взять ключ на шестнадцать и открутить гайку со шпильки, а сам ролик снимается ключом Torx T-пятьдесят, момент затяжки нового элемента должен быть 50Нм.

Чтобы выставить на Рено Дастер метки ГРМ, нужно на распредвале вставить отвертку или сверло в отверстия, и путем совмещения головки и отверстия на шкиве, и при помощи маркера помечаем в каком положение, находится шкив коленвала и ТНВД шкив. А если все было сбито до установки ремня, тогда нужно будет вворачивать стопор коленвала.

Итог

Подводя итог можно сделать вывод, что замена ГРМ на Renault Duster не является сложной, и произвести ее можно самостоятельно, при этом сэкономив несколько тысяч рублей.

Когда пора менять?

Срок эксплуатации комплектов ГРМ на Дастере составляет 4 года либо 60 тысяч километров. Однако в реальных условиях процедуру проводят чаще. Это объясняется тем, что автомобиль подвергается внешнему воздействию, вследствие чего детали конструкции быстрее изнашиваются.

Система, в работе которой принимает участие этот элемент, состоит из множества компонентов:

1-2 распределительных вала;
клапаны впуска и выпуска;
привод валов и других.

Работу системы обеспечивает либо ремень ГРМ, либо цепь. Последняя более надежная, так как изготавливается из металла. Эксплуатационный ресурс цепи на Дастер составляет 300 тысяч километров. Основной недостаток цепи заключается в том, что для установки этого элемента используется специальный натяжитель, который необходимо заменять через 100 тысяч километров пробега.

Более того, данный показатель при активной эксплуатации Рено Дастер может уменьшиться. Если возникли проблемы с работой натяжителя, либо под действием определенных факторов цепь растянулась, то звездочки на ней могут перескочить на несколько зубьев. Из-за этого мотор функционирует некорректно, что приводит к выходу из строя силовой установки.

Зубчатый ремень, применяемый на Дастер, является менее надежным в сравнении с цепью. Определить эксплуатационный ресурс этого элемента достаточно сложно. Однако ремень ГРМ обходится значительно дешевле цепи. Кроме того, первый проще устанавливать. Обрыв ремня ГРМ или иные проблемы вызывают загибание (западание) клапанов.

Процесс замены ремня

Процедура установки нового элемента для привода газораспределительного механизма зависит от конструкции двигателя. В бензиновых агрегатах используется 16-клапанная головка с 2 валами и фазовращателем (установлен только на версии объемом 2 л). В дизеле применена 8-клапанная головка с единым распределительным валом.

На дизеле

Последовательность операций при обслуживании ремня на дизеле:

Установить машину на подъемнике, снять защиту с мотора и переднее правое колесо.
Демонтировать пластиковый щиток, а затем удалить ремень привода вспомогательного оборудования.
Установить под поддон двигателя упор, позволяющий снять опорный кронштейн (держится на 5 болтах). Пред откручиванием подушки требуется отсоединить трубки подачи топлива.
Снять пластиковый щиток ГРМ, удерживаемый боковыми защелками и центральной клипсой.
Выставить коленчатый вал в позицию верхней мертвой точки в первом цилиндре, а затем отвернуть болт фиксации шкива. При ВМТ в первом цилиндре шпонка на валу находится в верхнем положении.
Демонтировать кронштейн подушки мотора (держится на болтах), а затем нижнюю часть щитка.
На дизеле предусмотрены метки на шкивах и ремне, позволяющие выставить положение элементов. Распределительный вал можно зафиксировать болтом, что позволяет уточнить положением ВМТ в первом цилиндре.
Ослабить натяжение ролика и снять ремень.
Установить новые детали, отрегулировать натяжение привода ГРМ и собрать мотор.

На бензине

Алгоритм действий при установке ремня на 1,6- или 2-литровом моторе:

Установить машину на ровную поверхность, а затем уложить под задние колеса упоры.
Поднять правый передний угол, под кузов установить страховочную опору.
Снять переднее правое колесо, а затем отогнуть пластиковый щиток на арке, за которым находится шкив коленчатого вала мотора.
Ослабить натяжение ролика, а затем снять ремень привода вспомогательных агрегатов.
Отвернуть болт крепления шкива на коленчатом валу. Процедура на машинах с ручной коробкой проводится при включенной повышающей передаче и зажатых тормозах (требуется помощь второго человека). На автомобилях с автоматической трансмиссией для ограничения подвижности коленчатого вала используется ломик, который вставляется в зубцы маховика через отверстие в картере.
Снять воздушный канал, идущий от фильтра к дроссельному узлу.
Вынуть пластиковые заглушки, закрывающие задние торцы распределительных валов.
Установить в прорези специальное приспособление (оригинальное или самодельное), которое обеспечивает корректное положение валов двигателя. Для выставления распределительных валов в требуемую позицию требуется прокрутить коленчатый вал за шкив.
С помощью монтажной лопатки или домкрата приподнять мотор и установить деревянный брусок между поддоном и подрамником.
Отвернуть болты, удерживающие подушку крепления.

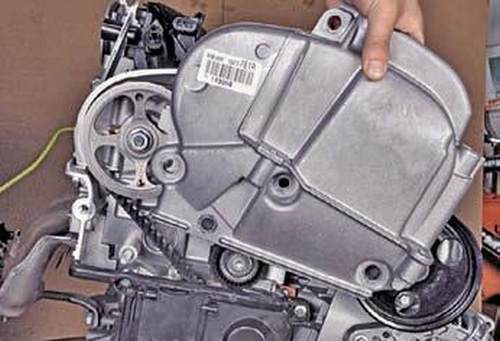

Демонтировать 3 винта и 2 гайки, а затем удалить алюминиевую крышку ГРМ, под которой смонтированы фазорегулятор и шестерни распределительных валов.
Выкрутить 6 болтов, что позволит снять нижний пластиковый кожух механизма (предварительно с носка основного вала двигателя руками стягивается шкив).
Ослабить ключом болт натяжного шкива и демонтировать изношенный ремень. Если планируется повторная установка детали, то на внешнюю плоскость и на шестерни наносят метки.
Снять натяжной элемент и открутить болт, удерживающий обводной шкив.
Установить ролики, винт натяжного приспособления требуется затянуть с усилием 7 Н*м. В ролике предусмотрен выступ, входящий в ответную проточку на корпусе.
Смонтировать ремень, а затем сместить натяжитель ключом. В механизме предусмотрен стрелочный указатель, который должен уйти по часовой стрелке на 7-8 мм от фиксированной метки.
Установить на место снятые детали, перед запуском провернуть вал двигателя на 2-4 оборота вручную.

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

Наименование	Производитель	Цена	Наличие	В корзину
BR-001-GARD-URDP	Брызговики увеличенные (расширенные) Дастер-ГАРД передние	Дастер-Гард	1300 / 1100 р. Дисконт: 1000 р.	>10
DC495	Дисконтная карта (Dusterclubs.ru, Dustershop77.ru)	700 / 500 р. Дисконт: 500 р.	>10
DC218	Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус	500 / 300 р. Дисконт: 250 р.	>10
patriot-001-1	Защита муфты редуктора и бензобака (сталь)	Патриот	5400 / 4500 р. Дисконт: 4000 р.	6
005-008502	Защита на порожек багажника	Русская Артель	1500 / 1100 р. Дисконт: 900 р.	4
PT014-7010402-RDU112901	Накладка на порожек багажника PTGroup	Pt GROUP	1300 / 1100 р. Дисконт: 850 р.	>10
NRD-009102	Жабо под лобовое стекло (РА)	Русская Артель	1800 / 1700 р. Дисконт: 1600 р.	4
DC654	Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм)	АртФорм (Yuago)	3500 / 2500 р. Дисконт: 1900 р.	>10
R12711	Ветровики (дефлекторы на окна) COBRA/Autoplex	COBRA / Autoplex	2000 / 1600 р. Дисконт: 1500 р.	6
RA0052	Накладки на пороги дверей (перед+зад) РА	Русская Артель	2500 / 1600 р. Дисконт: 1400 р.	>10

Установка механизма своими руками

Нужно отметить, что в модификации кроссовера, оснащенной 2-литровым двигателем, отсутствуют метки, по которым натягивается ремень. Поэтому для замены ГРМ на Дастере в этом случае необходимо отправить автомобиль на сервисную станцию, где с помощью специальных инструментов зафиксируют валы. Кроме того, производитель рекомендует одновременно с ремнем устанавливать новые натяжной и обводной ролики.

Инструменты

Прежде чем приступать к замене ГРМ на Рено Дастер, необходимо подготовить ряд инструментов и запасных частей:

комплект газораспределительного механизма;
набор головок и ключей на 8, 13, 16 и 18;
шестигранник;
отвертки.

Пошаговая инструкция

Чтобы поменять ремень ГРМ на Рено Дастер, необходимо сначала снять:

опору мотора;
правое переднее колесо;
защиту картера;
иные детали, скрывающие доступ к нужным элементам.

Далее проводятся манипуляции, описанные в пункте про проверку натяжения.

Процесс замены комплекта газораспределительного механизма проводится в ходе следующих этапов:

Снимается привод вспомогательных агрегатов (ГУР генератора и кондиционера).
Снимается вторая крышка механизма газораспределения, расположенная снизу блока цилиндров. Для этого потребуется ключ на 8.
Помощник ставит Дастер на ручной тормоз, переводит рычаг КПП на максимальную передачу и выжимает педаль. Также нужно отверткой вытащить 2 заглушки, расположенные со стороны фильтра на левом торце мотора и вставить в отверстия болт на 75 мм. Эти действия блокируют коленвал.
Ослабляются гайки крепления натяжителя. Для этого используется ключ на 13. Ролик должен поворачиваться против часовой стрелки.
Снимается ремень, а ключом Torx — натяжитель.
Снимаются опорный и натяжной ролики.

Далее операция проводится в обратном порядке. Сначала ремень надевается со стороны зубчатой части на коленвал

Важно во время установки располагать ремень так, чтобы метки соответствовали направлению вращения

На последнем этапе нужно извлечь болт, который фиксирует распредвал и прокрутить коленчатый вал по часовой стрелке. Благодаря этим действиям натягивается ГРМ. Пазы по окончании манипуляций должны встать в нужное положение.

Критерии целостности

Важно не только знать, когда менять ремень ГРМ на Рено Дастер, но и понимать особенности всего процесса. Процедура проводится, если обнаружены следующие обстоятельства:. отслоение материалов, из которых сделан ремень;

отслоение материалов, из которых сделан ремень;

любые дефекты на поверхности;

изгиб, из которого наружу вылезают нити корда;

наличие следов подгорания или масла.

Существует множество причин быстрого износа ГРМ. Среди них можно выделить заводской брак и растяжение элементов механизма. Также к дефектам на поверхности ГРМ приводит износ шкивов и зубьев. О необходимости скорой замены элемента свидетельствует посторонний звук, доносящийся из моторного отсека.

Проверка натяжения

Натяжение ремня привода ГРМ на Дастер проверяется следующим образом:

Нужно раскрутить болты и гайки крепления, фиксирующие верхнюю крышку газораспределительного механизма. Для этого используется головка на 13.

После удаления крышки проворачивается болт, фиксирующий шкив коленвала. Этот элемент проворачивается с помощью головки 18.

После выполнения описанных манипуляций можно оценить состояние ГРМ. Дефекты, при наличии которых необходима замена газораспределительного механизма на Дастер, описаны выше. Нормальным считается ситуация, когда метки 2 (на натяжителе) и 1 (на газораспределительном механизме) совпадают между собой. Если первый незначительно смещен относительно последнего, то необходимо подтянуть элементы.

В этом случае необходимо выполнить следующие действия:

Ослабить гайку, которая фиксирует части механизма (используется ключ на 13).
По часовой стрелке провернуть натяжной ролик (используется шестигранник). Указатели должны совпасть.
Затянуть гайку.
Дважды провернуть коленвал. Двигать его необходимо за болт, который крепит шкив привода.
Повторить манипуляции, если метки вновь не совпадают.

Нужно отметить, что в модификации Дастер, оснащенной 2-литровым двигателем, отсутствуют указатели установки фаз. Поэтому для замены ГРМ в этом случае потребуется специальный инструмент и приспособления, посредством которых осуществляется фиксация валов. Кроме того, производитель рекомендует одновременно с ремнем устанавливать новые натяжной и обводной ролики.

Процесс замены ремня

На дизеле

Последовательность операций при обслуживании ремня на дизеле:

Установить машину на подъемнике, снять защиту с мотора и переднее правое колесо.
Демонтировать пластиковый щиток, а затем удалить ремень привода вспомогательного оборудования.
Установить под поддон двигателя упор, позволяющий снять опорный кронштейн (держится на 5 болтах). Пред откручиванием подушки требуется отсоединить трубки подачи топлива.
Снять пластиковый щиток ГРМ, удерживаемый боковыми защелками и центральной клипсой.
Выставить коленчатый вал в позицию верхней мертвой точки в первом цилиндре, а затем отвернуть болт фиксации шкива. При ВМТ в первом цилиндре шпонка на валу находится в верхнем положении.
Демонтировать кронштейн подушки мотора (держится на болтах), а затем нижнюю часть щитка.
На дизеле предусмотрены метки на шкивах и ремне, позволяющие выставить положение элементов. Распределительный вал можно зафиксировать болтом, что позволяет уточнить положением ВМТ в первом цилиндре.
Ослабить натяжение ролика и снять ремень.
Установить новые детали, отрегулировать натяжение привода ГРМ и собрать мотор.

На бензине

Алгоритм действий при установке ремня на 1,6- или 2-литровом моторе:

Установить машину на ровную поверхность, а затем уложить под задние колеса упоры.
Поднять правый передний угол, под кузов установить страховочную опору.
Снять переднее правое колесо, а затем отогнуть пластиковый щиток на арке, за которым находится шкив коленчатого вала мотора.
Ослабить натяжение ролика, а затем снять ремень привода вспомогательных агрегатов.
Отвернуть болт крепления шкива на коленчатом валу. Процедура на машинах с ручной коробкой проводится при включенной повышающей передаче и зажатых тормозах (требуется помощь второго человека). На автомобилях с автоматической трансмиссией для ограничения подвижности коленчатого вала используется ломик, который вставляется в зубцы маховика через отверстие в картере.
Снять воздушный канал, идущий от фильтра к дроссельному узлу.
Вынуть пластиковые заглушки, закрывающие задние торцы распределительных валов.
Установить в прорези специальное приспособление (оригинальное или самодельное), которое обеспечивает корректное положение валов двигателя. Для выставления распределительных валов в требуемую позицию требуется прокрутить коленчатый вал за шкив.
С помощью монтажной лопатки или домкрата приподнять мотор и установить деревянный брусок между поддоном и подрамником.
Отвернуть болты, удерживающие подушку крепления.
Демонтировать 3 винта и 2 гайки, а затем удалить алюминиевую крышку ГРМ, под которой смонтированы фазорегулятор и шестерни распределительных валов.
Выкрутить 6 болтов, что позволит снять нижний пластиковый кожух механизма (предварительно с носка основного вала двигателя руками стягивается шкив).
Ослабить ключом болт натяжного шкива и демонтировать изношенный ремень. Если планируется повторная установка детали, то на внешнюю плоскость и на шестерни наносят метки.
Снять натяжной элемент и открутить болт, удерживающий обводной шкив.
Установить ролики, винт натяжного приспособления требуется затянуть с усилием 7 Н*м. В ролике предусмотрен выступ, входящий в ответную проточку на корпусе.
Смонтировать ремень, а затем сместить натяжитель ключом. В механизме предусмотрен стрелочный указатель, который должен уйти по часовой стрелке на 7-8 мм от фиксированной метки.
Установить на место снятые детали, перед запуском провернуть вал двигателя на 2-4 оборота вручную.

Признаки умирающего ремня

Визуальные

Существует мнение, что визуальный осмотр поможет определить срок жизни привода. Разлохмачивание, надрывы, трещины и т.д. могут подсказать, будет еще «ходить» ремень или порвется через несколько километров.

Давайте сразу разберемся. Ремень может не только порваться. Происходит износ зубцов на нем. Это чревато его «проскоком» на распределительном валу. Собьются фазы газораспределения, двигатель не только потеряет свою мощность, но и работать будет с трудом. В некоторых случая могут встретиться поршни с клапанами. Результатом их «союза» будет капитальный ремонт.

Так вот, визуальный осмотр может не показать износ или облом зубцов. Некоторые из них могут быть спрятаны далеко от ваших глаз. Другие в это момент будут находиться на звездочках валов. С виду все хорошо, а реально они уже на грани облома.

Во-вторых, не на всех двигателях ремни ГРМ находятся в визуальной досягаемости. Некоторые спрятаны защитными кожухами, которые под передней плитой мотора. Чтобы добраться до них, нужна частичная разборка. На большинстве необходимо «опускать» силовой агрегат, чтобы долезть до ГРМ. Добравшись до него, смысл его осматривать? – Раз вы уже там, то лучше его заменить сразу, чтобы подом не заниматься ерундой еще 60-100 тыс. км.

Например, ремни моторов Опель Кадет можно свободно рассмотреть, открыв капот автомобиля. Но таких моделей очень мало, поэтому к такому признаку износа привода ГРМ можно относиться скептически.

Срок годности

Извините, это что, продукты питания? Бытует мнение, что есть срок годности ремня ГРМ. Его соблюдение гарантирует надежную работу чисто на этот период.

У каждого производителя автомобилей существует регламент замены привода газораспределительного механизма. Только строгое его соблюдение может дать какую-либо гарантию и то не стопроцентную.

Сюда же относится миф, об обратной зависимости мощности двигателя и срока службы ремня. V-образные монстры, объемом более 4 литров, могут жить с «родным» ремешком долгие сотни тысяч километров. И наоборот, малообъемники, например моторы VAG не всегда доживают до 100 тыс. км.

Многие рекомендую менять ремень после 5-6 лет эксплуатации авто. Но если за этот период машина проехала 200 тысяч, то конечно. Если пробег еле перевалил за 30000, а машине 7 лет, то зачем делать не всегда дешевую операцию по замене, если он еще «походит» достаточно времени?

Многие могут возразить, это резиновое изделие, которое со временем рассыхается, теряет свои механические свойства. Да, но если на него не оказывают никакого негативного воздействия внешние факторы, агрессивные жидкости, пыль, грязь, реагенты, то почему он должен портиться? – Это очередной миф.

В отличие от шланг системы охлаждения, тормозов и топлива, сайлентблоков подвески, которые сталкиваются с разрушающими факторами, то ремень ГРМ этого не испытывает. Только в исключительных случаях он может начать быстрее «стареть», но об этом поговорим ниже.

Посторонние звуки

Это еще один признак скорого обрыва ремня. С этим я готов согласиться. По своему опыту замечу, что в 80 % случаев шаркающие, циклические звуки будут прямым признаком, указывающем на необходимость замены.

Но, так могут шуметь ролики-натяжители, звездочки. Отдаваться эхом некорректная работы навесного оборудования, например, помпа. В этом случае обязательно «вскрытие» передней плиты или более детальная диагностика с целью выявления источника неприятного шума.

Масло

Это 100% признак, что ремень ГРМ нужно менять. Как говорилось выше, встреча резиновых изделий с агрессивными средами, к ним можно отнести масло, приводит к быстрой потери ими механических свойств.

Опять же, не всегда есть возможность визуально это диагностировать. Да, если на передней плите в районе шкива есть потеки масла, не запотевание, то шанс промасленного ремешка возрастает. Течь сальника коленвала приведет к попаданию масла на ремень.

В случаях Опель Кадет, где ремень не закрыт ничем, он может пострадать не только из-за масляных отложений, но и антифриза, например. Здесь обращаемся к первому признаку – визуальный осмотр делает чудеса диагностики.

Подержанный автомобиль

Это не просто признак, а первостепенная необходимость. После покупке б/у машины, первым делом нужно ехать на сервис и менять ремень ГРМ. Провести дефектовку натяжителя, «башмаков», звездочек, успокоителя, если такой есть, на предмет износа. Часто прежние владельцы не заморачивались подготовкой автомобиля к продаже. Зачем менять что-то, если собираешься «скинуть» старую тачку.

Процесс замены ремня ГРМ

Чтобы заменить ремень ГРМ выкручивается гайка на 10, крепящая натяжной ролик, после этого он легко вынимается. Натяжение ремня ГРМ ослабевает до такой степени, что его можно свободно снять с шестеренок и роликов. Если фиксирующего специнструмента нет, после снятия ремня нужно поставить метки на шестернях распредвалов, чтобы они не провернулись.

Затем ключом на 16 откручивается опорный или обводной ролик. При установке ремня ГРМ нужно учесть, что в оригинальной комплектации обязательно идет натяжной и обводной ролики с болтами, которые их крепят, и новый болт крепления шкива коленвала. На обводном ролике установлены металлические пыльники, которые надо снять, чтобы они не издавали посторонних звуков при работе. При установке нового натяжного ролика обратно, его зубок должен попасть в предназначенную для него прорезь, иначе он не сможет выполнять свои функции. Это лучше проконтролировать снизу автомобиля, где на прорезь открывается прямой обзор.

Натяжной ролик просто наживляется, не затягиваясь, и начинается установка нового ремня ГРМ, для чего он просто надевается на шестерни распредвала. Не нужно забывать, что если нет фиксатора, то нанесенные метки на шестернях должных совпадать. Ремень затягивается в нижнюю часть блока, после этого надевается шестерня коленчатого вала. С помощью большой отвертки эту шестерню вместе с ремнем устанавливаете на посадочное место.

Когда все шестерни и ролики установлены на свои места, механизм собирается в обратной последовательности. Перед этим проверьте натяжение ремня, ключом на 10 ослабляете крепление натяжного ролика и с помощью шестигранника на 6 прокручиваете эксцентрик, натягивая ремень, чтобы подвижный и неподвижный указатели на ролике совместились. При сборке необходимо помнить о вставленных фиксаторах коленчатого и распределительных валов.

Работы по замене ремня ГРМ на Дастере 2.0

Работы по замене необходимо выполнять на смотровой яме или эстакаде. Они выглядят они следующим образом:

Первым делом выполняется снятие ремня привода генератора. Далее с помощью головки на 13 следует открутить крепления верхней крышки привода ГРМ и непосредственно снять саму защитную крышку. Следующим этапом потребуется выполнить блокировку коленчатого вала. Для этого необходимо выполнить следующие действия: помощник ставит машину на ручной тормоз, включает высшую передачу и выжимает педаль. Теперь необходимо открутить болт крепления шкива ремня генератора и сорвать с места крепежный элемент. Если удалось с первого раза – это хорошо. В том случае если не получается и откручиванию препятствует проворачивающийся вал, тогда его необходимо застопорить. Застопорить коленвал можно следующим методом: откручивается болт, достается пистон крепления держателя проводов к корпусу сцепления, мешающие провода убираются в сторону. В появившееся окно картера сцепления вставляется плоская отвертка между зубьями венца маховика. Теперь можно приступать к откручиванию и снятию шкива приводных агрегатов вместе с шайбой. Берется головка на 8 и откручиваются пять болтов крепления, после этого снимается нижняя защитная крышка ремня ГРМ. Для того, чтобы избежать нарушения фаз газораспределения потребуется выставить коленвал и распределительные валы в положении верхней мертвой точки (ВМТ).Для того, чтобы вращать коленчатый вал, потребуется вкрутить обратно на место болт крепления шкива (без самого шкива), предварительно установив между ним и торцом вала несколько шайб.

Следующим шагом производится извлечение заглушек распределительных валов (чтобы появилась возможность видеть их пазы). Далее необходимо крутить коленчатый вал по часовой стрелке до тех пор, пока пазы распредвалов не станут в горизонтальном положении. С помощью головки-звездочки Е14 выкручивается резьбовая пробка в блоке цилиндров и в появившееся отверстие следует вставить металлический стержень длинной приблизительно 70 мм с диаметром 8 мм. Если такой стержень отсутствуе вместо него подойдет хвост сверла с таким же диаметром. В пазы распредвалов устанавливается фиксирующее устройство. Теперь необходимо выполнить ослабление натяжного ролика. С помощью головки на 10 производится ослабление затяжки гайки крепления ролика, затем шестигранником на 6 выполняется прокручивание ролика против часовой стрелки, тем самым ослабляя натяжение ремня ГРМ. В результате проделанных работ, ремень с легкостью снимается. Следующим шагом является снятие натяжного и обводного роликов, и их замена на новые

После выполненных работ по установке новых роликов следует приступать непосредственно к установке самого ремня привода ГРМ

Во время установки ремня потребуется обратить внимание на то, чтобы стрелки направления (нанесенные на ремне), совпадали с направлением его движения. Теперь необходимо произвести натяжку ремня ГРМ. Для начала следует извлечь стержень и снять фиксирующее устройство распредвалов

Для начала следует извлечь стержень и снять фиксирующее устройство распредвалов

Затем проводится натяжка ремня путем прокручивание коленчатого вала по часовой стрелке на два оборота. Пазы распредвалов должны стать в нужном положении. Также стоит проверить фазы. Если будут какие-либо неточности, следует произвести регулировку еще раз. Закручивается обратно резьбовая пробка блока цилиндров и производится сборка всех деталей в обратном порядке.

Собственно, вот так методом выполняются работы замене ремня газораспределительного механизма на автомобиле Renault Duster с двухлитровым мотором. Самостоятельная заменапослужит опытом для автомобилиста и сэкономит кругленькую сумму денег.Видео – замена ремня ГРМ на Рено Дастер 2.0

Ремень ГРМ является важной частью всей системы газораспределительного механизма. Он синхронизирует работу коленвала и распредвала

В Рено Дастер замена ремня ГРМ строго регламентирована руководством автомобиля – определены сроки и порядок замены ремня

Также немаловажно для любого автовладельца знать, какие признаки могут указывать на неисправность ремня ГРМ и в каких случаях его необходимо менять, даже если срок эксплуатации, определенный производителем, еще не вышел

ГРМ Рено Дастер 2.0, ГРМ Renault Duster 1.6 ремень (цепь ГРМ 1.6 114 л.с.)

Некоторые особенности

Рено Дастер дизель: замена ремня ГРМ
