Как заменить шаровую опору на Рено Логан: пошаговый план
Выбор шаровой опоры «Рено Логан»
Назначение шаровых опор + конструкция
Шаровая опора является необходимым узлом автомобиля для соединения колесной ступицы и поворотного рычага. С её помощью совершается их взаимное вращение. Она имеет резиновый пыльник, цель которого – защитить от негативного влияния окружающей среды. Во время движения машины шаровая опора подвергается знакопеременным нагрузкам, поэтому в практике применяется изготовление деталей с удвоенным запасом прочности. Это совсем неудивительно, ведь возможные последствия из-за разрыва корпуса могут привести как к человеческим жертвам, так и к ухудшению имиджа компании. Но всё же рисковать ездить в них после окончания гарантированной технической устойчивости не рекомендуется.
Конструкция шаровой опоры имеет вид отдельного узла, составленного из двоих элементов. Первый элемент представляет собой стержень, одна сторона которого заканчивается округлой шляпкой, а на другой резьба соединяет шаровую опору с рычагом и с его помощью влияют на поворотный механизм. Другая часть представляет собой обхват первой части. Для дополнительной сохранности стержня она выполнена в виде округлого и продолговатого пузырька. Она имеет такие свойства:
- Корпус изготавливается цельным, что позволяет выдерживать им нагрузки, в несколько раз превышающие нормативные. Но злоупотреблять этой характеристикой не следует, так как в случае выхода из строя движение дальше будет под большим вопросом;
- Для изготовления детали используются стали специальных марок, которые обрабатываются методом объемной холодной штамповки;
- Для защиты корпуса от возможной коррозии вследствие попадания воды при движении или во время конденсации частиц утром через росу шаровая опора проходит процесс анодирования;
- Оригинальные заводские запчасти проходят проверки с применением ультразвука;
- Защитный кожух делается из специальной морозоустойчивой резины повышенной эластичности, что обеспечивает ему отменные защитные характеристики.
Замена со снятием рычага и выбиванием шаровой опоры
Пошаговая инструкция
Замена переднего рычага на Рено Логан
Автомобиль Рено Логан заслужил уважение, благодаря надежности, низкому потреблению топлива и неприхотливости в эксплуатации. Несмотря на это, для продления срока службы машины рекомендуется контроль и периодическая замена наиболее слабых узлов. Одними из таких устройств является рычаг передней подвески — деталь, обеспечивающая перемещение колеса по вертикали, а также его удержание в требуемой позиции.
Ниже рассмотрим, в каких случаях требуется замена рычага Логан, как выполняется эта работа, а также в чем особенности выбора детали.
Главные причины преждевременной поломки устройства следующие:
- Сильное механическое воздействие. Рычаг часто повреждается при попадании автомобиля в аварию или после «влетания» в яму на большей скорости. В этом случае металлический узел деформируется.
- Появление ржавчины. Если деталь выполнена из легкосплавных материалов, то такая проблема для него не опасна.
При выборе узла под замену разберитесь с каталожными данными. Передняя подвеска Рено оборудована рычагами с левой и с правой стороны. В каталоге производителя приведены следующие артикулы:
- Рычаг с правой стороны (сборная конструкция) — 54 50 042 69R.
- Левосторонний узел — 54 50 113 62R.
Если финансовые возможности не позволяют, допускается замена детали с одной из сторон с обязательным контролем состояния второго узла.
Производитель Рено на заводе монтирует рычаг серии LUKAS/TRW. При этом разработчик (компания TRW) устанавливает следующие обозначения:
- Правая сторона — 1241.
- Левая сторона — 1240.
Выше упоминалось, что рассматриваемая деталь отличается надежностью и требует замены (ремонта), когда обслуживается сама передняя подвеска. Но бывают ситуации, когда деталь требует замены раньше. Симптомы неисправности:
- Машину начинает тянуть в левую или в правую сторону при прямолинейном движении.
- Появляются посторонние стуки в передней части авто.
- Нарушаются углы развал-схождения (при условии, что регулировка производилась недавно).
Со временем подвеска в любом автомобиле начинает напоминать о себе износом деталей. Несмотря на достаточную надежность большинства элементов ходовой части Рено Логан, владельцы периодически сталкиваются с необходимостью их замены. Здесь возникает резонный вопрос: как правильно выбрать и заменить тот или иной компонент?
Сегодня мы рассмотрим вопрос: замена рычага передней подвески, поскольку они состоят в числе главных несущих конструкций подвески.
Передняя ходовая часть в практичной модели Рено Логан реализована с применением широко известной и популярной среди малолитражек схемы «McPherson». В основе конструктивного исполнения присутствуют амортизационные стойки, которые объединены с пружинами в единые узлы. Связующими звеньями являются поворотные кулаки.
Они своими верхними кронштейнами соединены со стойками, а снизу удерживаются поперечными рычагами. Сами рычаги выполнены в виде металлических конструкций треугольной формы. С поворотной цапфой они соединены с помощью пальца шаровой опоры, а передними и задними кронштейнами через сайлентблоки крепятся к подрамнику. Для обеспечения поперечной устойчивости служит стабилизатор, который своими тягами опирается на рассматриваемые здесь компоненты подвески.
Главные детали фронтальной подвески – это стойки не рычаги. Замена рычага передней подвески Рено Логан ФрансАвто. К стойке подобраться трудно, но рычаг, если нужно, естественно поменять за 10 минут. Обычно такую подмену проводят, если износились сайлентблоки. Замена сайлентблоков рычага подвески ауди 80 гайки рычагов.
Всё смотрится просто: снимают тягу стабилизатора, потом откручивают крепление шаровой опоры. Инструкция для Рено Логан Рычаг передней подвески состоит на Рено Логан: видео. То, подмена рычага фронтальной подвески Рено Логан фактически ничем не отличается от аналогичной подмены в других авто, где использована независящая подвеска Мак-Ферсон.
Меняю рычаг РЕно Логан.
Замена с/б переднего рычага на Рено Логан, Сандеро, Лада ЛаргусКайфовые знания о Рено .
Как поменять своими руками: пошаговая инструкция
Срок службы и осмотр шаровой
Подбираем инструмент
Чтобы была успешно осуществлена замена шаровых опор, вам потребуется привлечь в свое расположение инструментальный набор, состоящий из:
- подъемного устройства (можно ограничиться домкратом с «подстраховкой»);
- накидных ключей или головок, размерность который варьирует от «82 до «32»;
- естественно, трещотки и воротка;
- молотка;
- металлической щетки и приникающей смазки «WD-40» или ее аналога;
- набора плоских и фигурных отверток (можно «Торкс»);
- тонкого зубила и веретена (позволят выбить крепежные болты);
- комплекта с оправками для перепрессовки новых опор;
- приспособления для монтажа и извлечения стопорных колец.
Обладая обозначенным инструментом, вы без особых усилий сможете осуществить замену на модели Renault Logan.
Назначение шаровых опор + конструкция
Пошаговая инструкция
1. Поддомкрачиваем и снимаем колесо.
2. Для удобства замены шаровой нужно снять тормозной суппорт целиком. Откручиваем сзади два болта крепления. Болты под ключ на восемнадцать.
Если болты откручиваются в первый раз то они могут туго идти. С завода они посажены на фиксатор резьбы. Желательно при установке их очистить, нанести фиксатор и закрутить.
3. После откручивания болтов суппорта с помощью плоской отвертки разводим тормозные колодки. Упор нужно делать в колодку с той стороны где нет фрикционного материала.

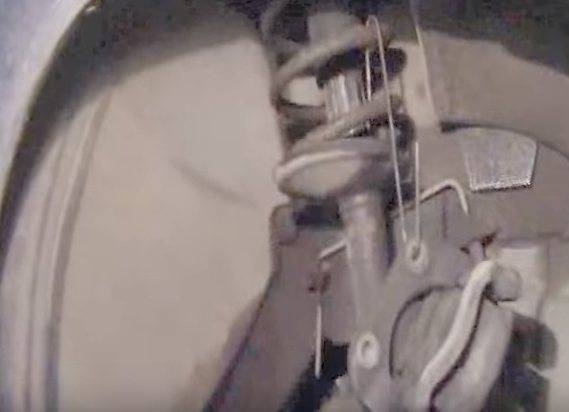

После разведения колодок снимаем суппорт и подвязываем его на проволоке к пружине стойки.
4. Теперь нам нужно открутить болт крепления пальца шаровой. Брызгаем на болт проникающей смазкой и откручиваем болт. Воротком с головкой на шестнадцать крутим гайку, а ключом на шестнадцать держим головку болта.
Если болт от руки не вынимается, то выбиваем его молотком и выколоткой по размеру.
5. Брызгаем проникающей смазкой в клин куда входит палец шаровой.
6. Несильно забиваем плоскую отвертку в щель куда входит палец шаровой. Далее стучим молотком по рычагу вниз. Ниже на фото я думаю все понятно.
После того как вышла шаровая, снимаем с пальца пластиковый упор который не дает тереться резиновому пыльнику шаровой об кулак. Это очень важная деталь, не забудьте ее поставить на новую шаровую.
7. Шаровая опора запресовывается в рычаг на шлицах. Перед выпресовкой нужно проверить наличие стопорного кольца в пазу который вы можете посмотреть на фото ниже. Если есть стопор снимаем его.
Отмечено место где может быть стопорное кольцо
8. Снимаем пыльник и очищаем металлической щеткой все вокруг шаровой.
9. Подбираем оправку чтобы она вставала снизу шаровой и была чуть больше ее диаметра. В общем нужно чтобы оправка уперлась в рычаг.

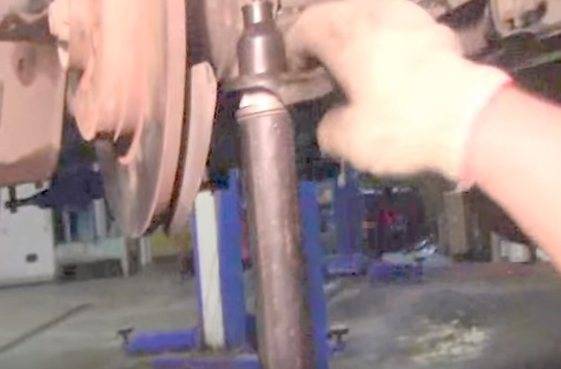

10. Подставляем упор под оправку, к примеру трубу и поджимаем ее немного опустив машину с домкрата.
11. Несколькими ударами молотка выбиваем шаровую в оправку.
12. Поднимаем немного домкрат и убираем оправку с упором.
13. Теперь нам нужно запрессовать шаровую. Подбираем оправку чтобы она вставала по диаметру шаровой снизу. Подойдет головка на 36 или 34.
14. Подставляем оправу и упор под нее. Спускаем немного машину с домкрата. После того как спустили смотрим чтобы край рычага куда входит шаровая был горизонтально к телу шаровой. Это нужно для того чтобы шаровая ровней запрессовалась.
Пока не запрессуете шаровую, не снимайте с нее транспортировочный колпачок.
15. Берем оправку в которую мы выпресовывали шаровую и ставим ее сверху. Бьем по оправке и загоняем шаровую на место.

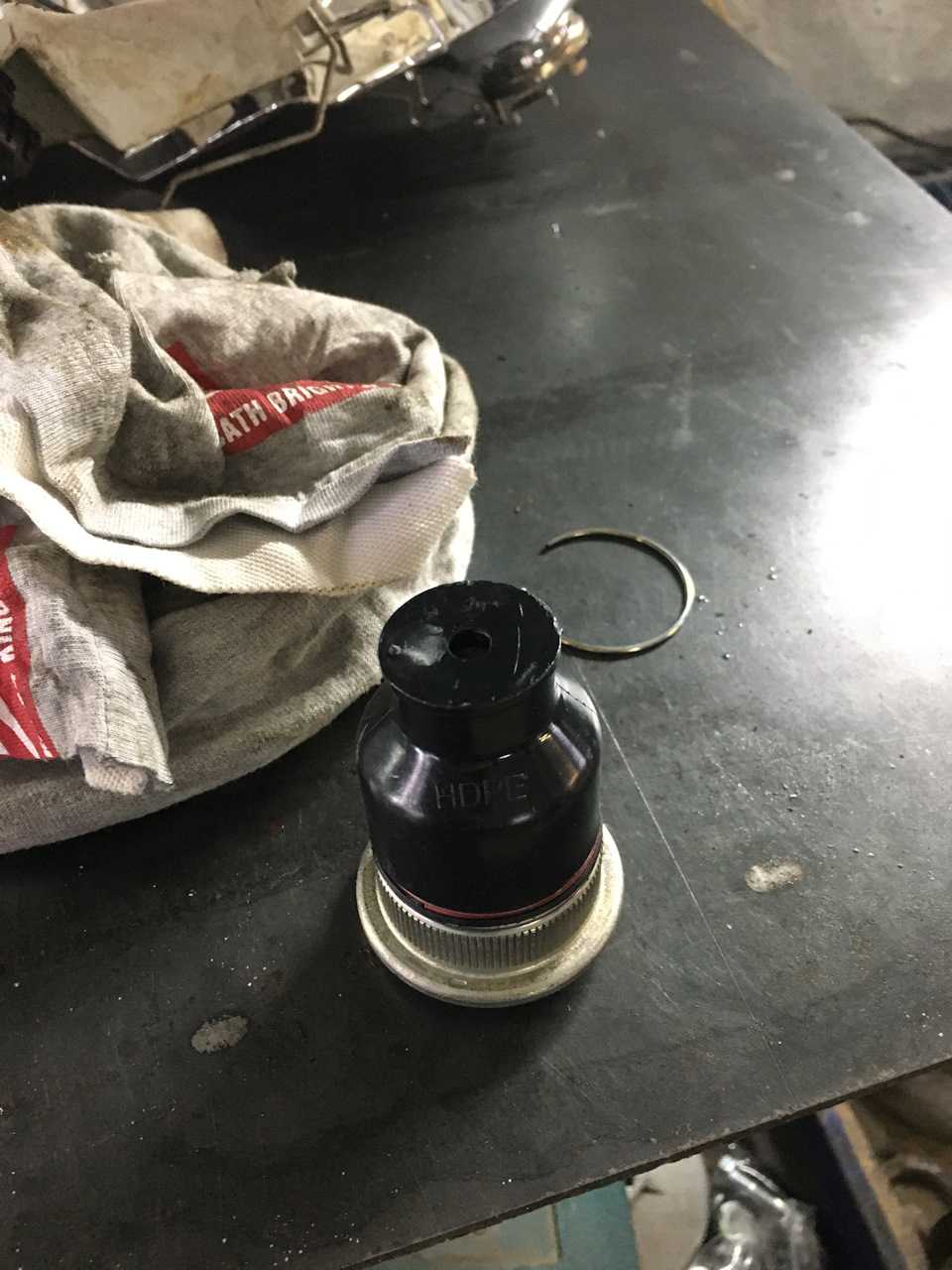

16. После запрессовки снимаем транспортировочный колпачок и одеваем на палец пластиковый упор.
Так же если с вашей новой шаровой идет стопорное кольцо, установите его.
17. Вставляем палец шаровой в кулак. Следите чтобы пластиковый упор встал в паз.
Палец нужно вставить на такую глубину чтобы вошел болт.
Если палец плохо идет, можно снизу рычага немного постучать молотком.
18. Проверяем болт крепежа пальца, он должен быть не потянут. Если болт испорчен, меняем на новый оригинальный.
19. Вставляем болт и затягиваем. Момент затяжки 60 Н·м.
20. Устанавливаем суппорт и колесо.
Советы
В заводской документации по ремонту рекомендуют менять рычаг в сборе. Нет информации о замене шаровой. При выполнении такой работы вся ответственность лежит на Вас.
Рекомендую сразу после замены шаровой покататься по кочкам и посмотреть на нее. Бывает так что в рычаге место посадки прослаблено и она может выскочить.
Как заменить шаровую на рено дастер
Как можно проверить шаровую опору на Рено Логан видео
Современное диагностическое оборудование для подвески в виде стендов не всегда способно определить, в каком состоянии находятся опоры. Поэтому, можно прибегнуть к простым, но эффективным методам. Суть их сводится к слуховой и тактильное диагностике (на ощупь):
- Чтобы проверить шаровые на слух, необходим помощник. Один человек должен раскачивать автомобиль, а другой − прислушиваться к возможным стукам.
- Помощник нажимает до упора педаль тормоза, а в этот момент проверяющий должен взяться за верхнюю и нижнюю части колеса, покачивая его. При наличии люфта можно говорить об образовании зазора в шаровой опоре. Узел нужно заменить на новый.
- Проверяющий прикладывается свой ладонью к корпусу узла таким образом, чтобы одновременно захватить сам корпус и палец. В этот момент помощник начинает покачивать колесо − если чувствуется люфт, то необходима замена опоры. Стандартный радиус колеса на Рено Логан 15!
Вывесить автомобиль на подъёмнике либо на домкрате и осмотреть снизу шаровую опору. При повреждении пыльника (защитного резинового чехла) узла, необходима менять шаровую. Также не забудьте провести осмотр пыльника ШРУСА, если он повреждён, то необходима его замена. Если грязь успела попасть в механизм «гранаты», то потребуется замена и шруса.
Порвался пыльник — это отчётливо видно
-
Каталожные номера и цены амортизаторов Рено Логан
Установите его на надежной опоре, после чего снимите колесо. Теперь перед вами во всей красе передний амортизатор на “Рено-Логан”, осталось его демонтировать и установить вместо него новый.
Снятие передней стойки После того как получите доступ к передней стойке, необходимо ее снять. После проведения ремонта придется делать настройку развала колес.
В отличие от отечественных автомобилей, схождение на “Логане” при установке новых стоек не нарушается. Последовательность действий по демонтажу стойки: Выкрутите гайки, которые находятся на болтах крепления стойки к поворотному кулаку.
Как правильно собрать передние стойки Рено Логан
Извлеките оба болта, используя тонкую выколотку и молоток. Для извлечения нижнего болта придется частично снять суппорт.
Снизу ослабьте его крепление, а сверху полностью выкрутите. После этого аккуратно поверните вниз суппорт. Извлеките из посадочного места амортизационную стойку в сборе с подшипником и пружиной.
Если вы приобретаете переднюю стойку на “Рено-Логан” в сборе, то дальше просто устанавливаете ее на место старой. Это делается для того, чтобы после проведения всех работ, было идеально провести операцию по развал-схождению.
Инструмент и оборудование для замены Для того, чтобы провести замену передних стоек на Рено Логан потребуются следующие запчасти: Отбойники — обеспечивает выполнение амортизационных свойств стойки. Самоконтрящиеся гайки — для крепления новой стойки к рычагу.
Снятие передней амортизаторной стойки Рено Логан и её разборка
Новые пружины для амортизатора — их замену следует проводить лишь в тех случаях, когда старые элементы сломаны или уже не отвечают техническим требованиям просели. Такой комплект следует приобретать только тогда, когда всем элементам требуется замена. Также для проведения таких работ потребуются следующие инструменты: Набор накидных и рожковых ключей. Смазка WD или жидкий ключ.
Замена передних стоек Рено Логан: видео-инструкция
Имея такой небольшой набор инструментов, можно без труда заменить стойки. Осталось лишь снять стойку по очереди справа и слева.
Вначале снимаем ее из посадочного места. Для снятия заводских пружин в Рено Логан нужны будут стяжки. Их устанавливаем в противоположной позиции. Удаление пружины производится до тех пор, пока корпус перестанет вращаться. Ослабим штоковую гайку ключом на Посмотрите новые элементы и установите нужные детали на них.
Метки: передние, поло, седан, стойки, фольксваген
« Предыдущая запись
Следующая запись »
Выбор шаровой опоры «рено логан»
Мастера сервисных центров «Reno» советуют устанавливать оригинальные запчасти на подвеску. Причины:
- Для деталей, изготовленных на заводах фирмы, используют материалы в соответствии с технологиями, разработанными конструкторами.
- Компания «Рено» даёт гарантию на все запасные части, купленные в фирменных магазинах, у дилеров и сервисных центрах.
- Срок службы оригинальных запчастей значительно выше, чем у аналогов.
Справочные данные: по ровным городским дорогам шаровые опоры способны «пройти» до 120–140 тысяч км
При этом важно вести машину аккуратно. Если же эксплуатация происходит в местности с дорогами низкого качества, то срок службы снижается почти вдвое. А при использовании «левых» деталей — износ произойдёт ещё быстрее
А при использовании «левых» деталей — износ произойдёт ещё быстрее
А при использовании «левых» деталей — износ произойдёт ещё быстрее.
Важно: с 2020 года компания «Рено» использует шаровые опоры нового образца. Теперь в них установлены пальцы с боковой, а не с циркулярной проточкой. «Старый» и «новый» варианты можно видеть на фото
«Старый» и «новый» варианты можно видеть на фото
«Старый» и «новый» варианты можно видеть на фото.
Артикулы у разных деталей тоже будут разные:
- «Старый» образец — 401604793R;
- «Новый» – 401602523R — отличается направлением проточки пальца.
Номер рекомендуемого специального инструмента втулка-оправка для монтажа: R10079.
Размеры шаровой на «Логане»:
- размер конуса: 18 мм
- наружный диаметр: 38,3 мм.
Если выбирают аналог, то поиск также нужно производить, исходя из соответствующих артикулов.
Стоит учесть, что шаровые опоры по технологии ремонта «Рено Логан» следует менять вместе с рычагами. Поэтому не всегда получится приобрести оригинальные запчасти. Если возникли проблемы с поиском, рекомендуется снять старую деталь и с ней искать замену.
Существует две фирмы-производителя, которые себя зарекомендовали, обе базируются в ФРГ, но производственные площадки Lemforder есть и в Румынии.
Для детали 401604793R можно найти аналоги:
- TRW JBJ721;
- Lemforder 29469 01 или 37809 01.
Для замены 401602523R аналогичную продукцию выпускают:
- «Автоваз» — для Lada Largus;
- «Hofer»;
- «Кедр»;
- «Белаз».
Также доступны аналоги из КНР, но их качество оставляет желать лучшего.
Что это
Шаровой опорой называют элемент подвески или шасси автомобиль, необходимый для соединения автомобильной ступицы и рычага на передней подвеске. Это не менее важный компонент, чем та же амортизаторная стойка , либо же рассматриваемый в недавней статье опорный подшипник передней стойки.
Шаровая является неотъемлемым компонентом поворотного кулака, давая возможность ему двигаться. При этом сам кулак Логана и не только взаимодействует с автомобильным рулевым управлением. И если подводить итоги, то опора принимает непосредственное участие в повороте колес. А потому без нормально работающего элемента поворачивать на своем Логане вы просто не сможете должным образом. Вот вам и ответ на вопрос, почему не стоит игнорировать проблемы шаровой опоры, а также стоит ли менять этот элемент.
Ни о каком частичном ремонте здесь речи не идет. Просто разобрали узел, вытащили старую опору, и поставили новую.
Кстати, Рено Логан 2014—2015 года, как и более новые версии этого бюджетного автомобиля, оснащаются довольно распространенной передней подвеской, называемой МакФерсон. Это означает лишь то, что в конструкции предусмотрена только одна опора снизу на каждой из сторон на передней оси машины. Найти элемент вы сможете в районе нижнего рычага, непосредственно под колесной ступицей. Если вывести машину или поставить на смотровую яму, вы легко увидите.
Признаки поломки
Есть несколько характерных признаков, указывающих водителю на то, что с шаровой явно что-то не так. Возникла неисправность, а потому нужно принимать быстрое решение по ее устранению.
Выявить неполадки можно по:
- Глухому стуку при прохождении неровностей;
- Скрипу во время движения (особенно хорошо их слышно зимой из порванного пыльника);
- Увеличенному усилию, необходимому при повороте руля;
- Стукам и нехарактерным скрипам при вращении рулевого колеса;
- Ускоренному и неравномерному износу шин;
- Плохой и нестабильной курсовой устойчивости Логана (не едет по прямой, если не подруливать).
Если вы вовремя не заметите, что ваша шаровая опора на Логане вышла из строя, цена ремонта будет намного выше, чем стоимость новой опоры.
Напомню, что главными элементами детали выступает корпус и палец. Когда наступает критический момент от постоянных ударных опасных нагрузок, между компонентами увеличивается постепенно нормальный зазор. Палец буквально начинает болтаться внутри самого корпусу. В итоге он может вырваться из корпуса, после чего ваше колесо Логана в нижней части элемента ступицы сразу же отделится.
Если вы столкнулись с подобным, ни в коем случае не едьте дальше своим ходом. Остановитесь и вызывайте эвакуатор.
Какие опоры для Рено Логан лучше
С завода на Логан установлены шаровые опоры с артикулом 401604793R, если машина до 2014 года, или с артикулом 401602523R. Разница в том, что в первом случае проточка под фиксирующий болт на пальце выполнена по кругу, а в новых опорах проточка в виде бокового выреза, как на фото.
Опоры старого (слева) и нового образца
Продают такие опоры в фирменных упаковках с логотипом Renault/Dacia и стоят они порядка 400 гривен на 2019 год. При этом опоры старого образца спокойно подходят для новых автомобилей. Единственная разница в том, что при установке новой опоры нужно будет соблюдать направление проточки.
Производитель не особо афиширует изготовителя оригинальных опор, но это компании TRW и Lemforder.
Опора TRW
Обе базируются в Германии, но имеют мощности и в Румынии. Так вот, ту же шаровую опору TRW с каталожным номером JBJ721 можно купить за 210 гривен. Разница, согласитесь, есть. Кроме них, хорошо себя зарекомендовали:
- немецкие Febi с номером 23996, цена 300 гривен;
- их земляки Meyle с артикулом 16160100004S продаются за те же 300 гривен, но в комплекте идет болт с гайкой для поворотного кулака и стопорное кольцо;
- чуть дороже датские NK 5043931, цена 350 гривен;
- Monroe, артикул L25544, Бельгия, цена 250 гривен, но могут быть подделки;
- Delphi, артикул TC1366, пишут, что США, цена 230 гривен, отзывы противоречивые;
- испанские RTS с номером 93-90425, цена 206 гривен, хорошие отзывы.
Все, что дешевле RTS, можно брать только на свой страх и риск.
