Замена генератора

Генератор Рено Логан замена, снятие ремня генератора

Замена подшипников генератора

При выходе из строя подшипников на узле BOSH Рено Логан, предварительно стоит приобрести запасные части. В процессе работ рекомендуется сразу оценить состояние шкива. Артикулы подшипников: SKF-6003-2RSH SKF-6303-2RSH. Для смены шкива можно использовать артикул – Asam 30606. Также понадобится запастись следующим инструментом:

SKF-6003-2RSH

бита Spline M10;
гайка М8;
съёмник подшипников;
отвёртки;
ключ на двадцать семь;
вороток с головкой на десять.

Шкив: Asam 30606

Ремонт генератора Renault Logan, обусловленный неисправностью подшипников, выполняется в следующем порядке:

Первоначально снимается регулятор напряжения.
Установив узел на торец, следует уложить во внутреннюю полость шкива несколько шайб. Поверх укладывается гайка М8 таким образом, чтобы половина ее ширины была внутри шкива, а другая часть снаружи. После этого в центр вставляется бита.
Используя ключ на двадцать семь и вороток с головкой на десять, откручивается шкив. Иногда может потребоваться дополнительный рычаг в виде труб.
Далее откручиваются стягивающие винты генератора, демонтируется задняя крышка.
Снятие передней крышки осуществляется после выкручивания ещё четырех винтов.
Заключительным этапом станет снятие подшипников с последующим монтажом новых элементов.

Модель без ГУР и климатической системы, как заменить ремень

Конструктивно механизм на модельном ряде Рено Логан в отсутствие ГУРа более прост. Поэтому, ремонтные действия, а также непосредственно эксплуатации владельцу не принесут столько нервотрепки, как другие варианты комплектации. Но на 16-клапанных моторах 1.4 или же 1.6 такой вариант исполнения практически отсутствует.

Но есть и негатив подобной модели Рено Логан – при ремонтных действиях велика вероятность деформации генератора, когда сильно натянут непосредственно ремень генератора. Генератор размещается не там, где обычно. Следовательно, он более доступен – процедуры демонтажа/монтажа фактически не занимают долго времени.

Сам демонтаж поломанного узла на Рено Логан и дальнейший его ремонт (или же его составляющих, например, кольца либо шкива) выполняется от коленвала.
В этом варианте следует провести замер точного усилия по напряжению новой ременной передачи, чтобы исключить возможные дефекты генератора, при необходимости подтянуть. Для этого применяется специальный прибор-тестер или же другое оборудование, для проверки текущей исправности других агрегатов – подшипников и регулятора. Но обычно силу напряжения автомобилисту устанавливают визуально, ведь использование подобного прибора для измерений имеет свою специфику, поэтому следует все правильно натянуть.

Подготовительные работы

Установка приводного ремня усложняется тем, что он находится в неудобном месте. Пространства для работы будет немного, поэтому лучше всего поставить машину на подъемник или использовать яму. Также в районе крыла располагается защитная панель. Ее необходимо снять, открутив крепеж.

Как только машина и набор ключей будут подготовлены, можете приступать. Обязательно возьмите яркий фонарик, чтобы освещать темные места в подкапотном пространстве. Также понадобятся тряпки. Грязь со шкивов лучше удалить, как и различные камешки, которые могли забиться в ребрах

Обратите внимание, что разбирать конструкцию необходимо только после того, как двигатель полностью остыл

Замена генератора

Для начала необходимо подготовить автомобиль к предстоящей работе вне зависимости, с кондиционером он или нет. Машина должна находиться на ровной поверхности и под колесами быть противооткатные упоры. С помощью домкрата необходимо приподнять автомобиль и с помощью трубчатого ключа снять правое переднее колесо, а затем пластиковую защиту. Также следует подготовить щетки, чтобы очистить генератор от грязи. Дальнейший список действий выглядит следующим образом:

Первым делом нужно снять ремень. Делается это следующим образом: с помощью ключа на «13» оттягивается натяжной ролик. Чтобы его зафиксировать, нужно вставить стержень в специальное отверстие. Таким образом, закрепив натяжной ролик, можно полностью снять ремень.
Далее выполняется демонтаж насоса ГУР. У него есть три крепления, и на Рено Логан одно из них расположено с обратной стороны. После отсоединения креплений насос можно будет сдвинуть.
Затем нужно приступить непосредственно к снятию генератора. Он также зафиксирован тремя болтами, которые расположены в труднодоступных местах. После того, как все болты откручены, генератор отсоединяется.
После этого нужно также убрать регулятор напряжения. Для этого понадобятся несколько шайб, гайки, бита М10, накидной ключ и головка. После того, как все инструменты подготовлены, можно приступать. В шкив кладутся подготовленные шайбы, в них вставьте гайки, а внутрь – биту. С помощью ключа и головки отсоединяется регулятор.
Последний шаг перед установкой нового генератора – это демонтаж крышки. Нужно открутить четыре крепежа. Для того чтобы убрать подшипники, потребуется специальный инструмент.
Затем происходит установка нового генератора. Для этого просто повторяются все вышеперечисленные действия в обратном порядке. Внимания заслуживает один пункт: установка самого генератора, так как из-за расположения крепежей его достаточно сложно зафиксировать. Кроме того, нужно убедиться, что ремень генератора будет достаточно натянут, без всяких провисаний, но в то же время не перетянут, так как от этого зависит дальнейшая работа генератора.

В результате следует сказать, что зачастую, особенно если пробег автомобиля уже немаленький, лучшим вариантом устранения какой-либо неисправности генератора является именно его замена, а не просто ремонт. Благодаря современному богатому выбору оригинальных и аналоговых генераторов каждый владелец Renault Logan может выбрать для себя подходящий вариант.

Выбор детали

Опасность купить ширпотреб, который порвется при малейших нагрузках, есть всегда. Если вы не хотите проблем, то замена приводного ремня Renault Logan должна производиться только на оригинальную комплектующую от производителя. Как правило, они имеют самый высокий ценник, но отличаются качеством и долговечностью. Так как существует три модификации мотора, то и ремешков выпускается три вида, отличающихся длиной:

7700111671 или 8200833541 – модель для комплектаций с гидроусилителем руля и кондиционером;
8200841132 или 8200061673 – для авто с ГУР без системы кондиционирования;
8200211651 или 6001548021 – самый короткий ремень для минимальной комплектации с одним генератором.

Обратите внимание, что замены ремня во многих случаях бывает недостаточно. Натяжной ролик нередко выходит из строя. Если вы столкнулись с таким случаем, то можете приобрести один из предложенных вариантов:

Если вы столкнулись с таким случаем, то можете приобрести один из предложенных вариантов:

8200277606 или 7700102872 – ролик с натяжителем;
8200849831 – ролик на кренштейне в виде неразборной конструкции;
8200104754 – только ролик.

Сейчас читают: Почему на «Рено» загорается индикатор подушки безопасности?

Если ценник оригинала вас не удовлетворяет, можно изучить массу аналогов. Перед покупкой убедитесь, что ремень действительно подходит под комплектацию вашего мотора. Ведущими производителями являются Contitech, Gates и Bosch.

Предварительно изучите, как выглядит упаковка желанной модели. Выпускается огромное количество дешевых и низкокачественных подделок.

Renault logan снять замена ремонт снятие генератора, замена регулятора напряжения и выпрямительного блока рено логан

Renault Logan {amp}gt; Ремонт автомобиля {amp}gt; Электрооборудование {amp}gt; Снятие генератора, замена регулятора напряжения и выпрямительного блока Рено Логан

Генератор снимаем для ремонта или замены при выходе его из строя, а также при демонтаже двигателя. Замену щеткодержателя с регулятором напряжения удобнее выполнить на снятом генераторе. Работу показываем на автомобиле с гидроусилителем рулевого управления и кондиционером.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем защиту силового агрегата (см. «Снятие защиты силового агрегата»). Снимаем ремень привода вспомогательных агрегатов (см. «Замена ремня привода вспомогательных агрегатов»).

Нажав отверткой на фиксатор, отсоединяем колодку провода возбуждения от разъема генератора.
Головкой «на 13» отворачиваем гайку крепления наконечника «плюсового» провода к выводу «В2 » генератора…
…и снимаем наконечник провода с вывода.
Головкой «на 13» отворачиваем болт крепления кронштейна трубки нагнетательной магистрали гидроусилителя рулевого управления к кронштейну двигателя.

Отворачиваем болты крепления насоса гидроусилителя рулевого управления к кронштейну двигателя (см. «Снятие насоса гидроусилителя рулевого управления») и, не отсоединяя от насоса трубку и шланг, отводим его в сторону.

Накидным ключом или головкой «на 13» отворачиваем два болта нижнего крепления генератора к кронштейну двигателя…
…и болт верхнего крепления.

Для наглядности показываем расположение болтов крепления генератора на снятом двигателе. Снимаем генератор.

Для доступа к щеткодержателю с регулятором напряжения и выпрямительному блоку…
…крестообразной отверткой отворачиваем винт крепления кожуха генератора.
Головкой «на 13» отворачиваем две гайки…
…и снимаем кожух.
Крестообразной отверткой отворачиваем три винта крепления щеткодержателя.
Снимаем щеткодержатель с регулятором напряжения.
Для замены выпрямительного блока генератора…
…крестообразной отверткой отворачиваем два винта крепления блока.
Шлицевой отверткой разжимаем…

…шесть петлевых выводов выпрямительного блока, которые обжимают выводы обмоток статора. Снимаем выпрямительный блок. При установке выпрямительного блока после обжатия его петлевых выводов для надежности припаиваем к ним выводы обмоток статора.

Дальнейшую сборку и установку генератора проводим в обратной последовательности.

Ремонт генератора Рено Логан: все особенности процесса

Рено Логан: замена ремня генератора

Первичная диагностика

Появление описанных выше симптомов — повод осмотреть источник питания на факт вероятных проблем.

Следите, чтобы на генераторе не появлялись потеки смазки с двигателя. В противном случае приводной ремень может скользить, что станет причиной снижения мощности источника питания и падения напряжения.
Контролируйте состояние приводного ремня. На нем не должно быть дефектов, любой из которых может привести к разрыву. Лучше сразу произвести замену.
Наиболее слабым звеном являются подшипники, которым приходится выдерживать максимальную нагрузку. Именно из-за них часто приходится делать преждевременный ремонт генератора на Логане с кондиционером и без него.

При выборе комплектующих узлов ориентируйтесь только на оригинальные детали.

Генератор Рено Логан с двигателем 1.4 и 1.6 после 2010 года

Симптомы и неисправности

Почему менять надо ремень Renault Logan

Французский автоконцерн, выпускающий Renault Logan установил норму на смену данного узла (также и щеток) в 60 тыс. км из-за их поломок именно через каждый такой пробег, это характерно и для моторов на 16-клапанов 1. 4 и соответственно 1.

6. Но настоящий автолюбитель должен иметь свои правила по периодичности, которые увеличивают срок эксплуатации, плюс нужно понимать, как поменять в своей машине натяжные ролики, когда осуществляется замена ремня генератора.

Через 15 тыс. км на 16-клапанных двигателях, следует мониторить силу натяжения ремня, а также эффективность функционирования всего механизма в комплексе. И в некоторых случаях к этом времени требуется замена ремня генератора. Если же сам каучуковая часть ремня без видимых дефектов, а шкив имеет нормальное состояние, выполнять установку новой комплектующей не следует. В противном случае, придётся монтировать новую деталь либо провести ремонт, если возможно.

Следует брать в расчет и саму комплектацию Renault Logan. На автомобиле может быть сплит система и гидроусилитель рулевой системы (ГУР) одновременно, может быть установлено что-то одно либо же модель не предусматривает наличия данных элементов совсем. Подобная компоновка устанавливается на седаны с мотором в 1,6 л и 1,4 л (аналогичная «упаковка» и на 16 клапанов).

Когда генератор Рено Логан поменять подшипник требует?

Более действенный метод показан на четырех фото ниже: Выпрессовываем его из корпуса с обратной стороны. Способ снятия заднего шарикоподшипника без съемника продемонстрирован ниже. Прежде чем установить новый подшипник, специалисты автосервиса проверяют его на наличие заеданий и посторонних шумов. Только после этого механики монтируют его на место. Прежде чем произвести сборку электрогенератора, осматривают статор и ротор. Если нет задиров и механических повреждений, устройство собирают. После того как устройство будет собрано, его еще раз проверяет наш инженер по качеству.

Только после этого специалист автосервиса имеет право смонтировать генератор на двигатель Рено Логан. Собирают автомобиль в обратной последовательности. Гарантия и цена замены подшипников генератора Логан Проверка на машине заключается в следующем

После того как двигатель будет заведен, обращают внимание на лампочку заряда. Она не должна гореть

Устройство узла и расположение деталей

Внимательно слушают, нет ли посторонних шумов и других звуков в подкапотном пространстве. Если все в порядке, автомобиль выдают заказчику.

При оформлении заказа указывается необходимый объем ремонта и цена услуги, которая складывается из стоимости запасных частей и работы специалиста. Никаких дополнительных работ мы не навязываем заказчику.

Ремонт генератора рено логан: все особенности процесса

Все проблемы генератора условно разделяются на две категории — неисправности в электрической цепи (проводке) или проблемы в механической части узла. Чтобы определить, что именно с устройством не так, требуется его снятие, а также диагностическое оборудование для стартера и генератора.

Для демонтажа источника питания на авто с кондиционером и без него сделайте следующее:

Сбросьте «плюс» с АКБ Логана во избежание случайного замыкания.
Если на авто установлен кондиционер, выкрутите крепежные болты компрессора (без отбрасывания трубопроводов) и открутите насос ГУР (от него так не нужно ничего отсоединять).
Ослабьте болт, обеспечивающий натяжку ремня, переместите генератор и демонтируйте его.

Уберите планку натяжения источника питания и отбросьте провода.
В нижней части генератора расположен крепежный болт — его также требуется выкрутить.

В некоторых случаях может потребоваться замена щеток. Работа производится так:

Подготовьтесь к работе. Демонтировать устройство, и делать ремонт генератора Рено Логан в этом случае не нужно.
Отбросьте пластиковый корпус источника питания.
Отключите колодку и демонтируйте щетку.
Поставьте новый расходный материал, и верните все на место.

Если требуется снятие и замена диодного моста, действуйте так:

Демонтируйте корпус источника питания

После этого стоит снять щетки и регулятор.Выкрутите гайки на диодном мосту, и осторожно отогните клеммы.Демонтируйте группу диодов.Поставьте новый «мост» на место старого.. Чтобы поменять подшипники на генераторе Логана, сделайте следующее:. Чтобы поменять подшипники на генераторе Логана, сделайте следующее:

Чтобы поменять подшипники на генераторе Логана, сделайте следующее:

Закрепите лопасти, чтобы избежать вращения, после чего открутите крепежную шкивную гайку.
Демонтируйте корпус, щетки и регулятор.
Выкрутите гайки диодной группы, и отогните клеммы.
Сделайте метки маркером и выкрутите крепежные болты.
Разберите генератор, и демонтируйте якорь с подшипника.

Используйте крупную головку, чтобы выбить первый подшипник, после чего используйте специальный съемник (он потребуется для демонтажа следующего подшипника).
Запрессуйте новые детали, используя ту же головку.
Соберите генератор своего Логана.

Как видно, отремонтировать свой Рено Логан и восстановить работоспособность генератора не составляет труда. Главное — ответственно подойти к работе и следовать рекомендациям производителя. Для большей наглядности стоит посмотреть видео.

Как заменить подшипники генератора на Рено Логан 2008—2021 Замена подшипника генератора: каталог материалов

Признаки поломки подшипников генератора Рено Логан
Устройство генератора на авто с ГУР и без
Снятие генератора у Logan 2008—2021 С ГУР и без
Разборка генератора BOSCH и демонтаж подшипников
Установка новых подшипников и сборка генератора
Подшипники для генератора BOSCH — артикулы и цены
Полезные видео по ремонту генераторов у Рено Логан

Замена подшипников генератора на Рено Логан (Renault Logan) проводится при признаках износа или регулярном профилактическом ремонте. Сервисные мероприятия могут понадобиться, когда наблюдаются сбои электропитания или посторонние шумы во время работы.

Подшипники генератора Рено Логан 1.4-1.6 меняются комплектом, так как в узле располагаются малый и большой шарикоподшипник. При выборе запчастей необходимо учитывать, что в новых моделях установлены автогенераторы Bosch с мощностью от 98 А, до 2021 года автомобили без гидроусилителя руля комплектовались на 75 А (как на некоторых моделях Mitsubish).

Как меняются подшипники генератора Рено Логан 1.6 фирмы Bosch подробно изложено в пошаговой инструкции. Но сначала начнем с необходимой диагностики.

Определить неисправность можно по постороннему шуму, который издает генератор. Из-за старых деталей появляются люфта, посторонние звуки, шум. Новые шарикоподшипники со свежей смазкой, обеспечат плавное вращение, а шум исчезнет.

Генератор Renault Logan

Каждый автовладелец знает о том, что генератор — это самый главный источник энергии. Его принцип работы – преобразование энергии механического типа в электрическую. Если данный узел неисправен, то передвигаться на таком автомобиле невозможно. Завод-производитель оснащает Renault Logan двумя типами генераторов. Первый из них – генератор собственного производства Renault с артикулом 7701477694. Это трехфазный генератор переменного тока, стоимость которого колеблется в районе 18000 — 20000 рублей. Сила тока составляет 98А, а напряжение – 14 В.

У генератора отсутствует ременной шкив, а крепление на ножках. Второй генератор, устанавливаемый на автомобиль, имеет артикул 8200727051. Стоит он немного дешевле. На официальном сайте запчастей для Рено Логан его можно приобрести за 17880 рублей. Сила тока данного агрегата немного больше: 100А, а напряжение такое же, как и у предыдущего.

Однако совсем не обязательно при поломке приобретать оригинальный генератор, так как сегодня существует множество аналогов, которыми можно его заменить. В таблице приведены наиболее популярные генераторы аналогового типа с артикулами и ценой, которые можно установить на Рено Логан.

Генератор	Артикул	Стоимость, в рублях
SAT	ST8200386806	7500
WAI	23751N	9200
Vizit-Auto	CA1628IR	8000
Valeo	439661	14500

Когда нужно менять ремень генератора

Прежде всего, ремень генератора на Логан, как и на многих других автомобилях, передает вращение на ротор генератора от двигателя. При этом ремень является резинотехническим изделием с ограниченным сроком службы.

Проскальзывание ремня или его обрыв приведут к тому, что генератор не сможет нормально работать, АКБ не будет заряжаться, в результате чего, как минимум, возникнут проблемы с аккумулятором. Также износ ремня генератора приводит к появлению посторонних звуков (ремень генератора свистит, пищит и т.д.).

Чтобы избежать неожиданных поломок и непредвиденных проблем, необходимо регулярно проверять состояние и натяжение ремня генератора. Также специалисты рекомендуют менять такой ремень каждые 4-5 лет независимо от состояния. Еще добавим, что на ресурс ремня влияют и условия эксплуатации. Это значит, что на разных авто одной модели ремень может прийти в негодность через разные интервалы, причем как по времени, так и по пробегу.

Например, при езде в условиях города, а также в жарком климате ремень износится быстрее. Причина — частые запуски ДВС, высокие температуры под капотом и т.д. В свою очередь, если машина больше ездит по трассе со средней скоростью, двигатель запускают и глушат реже, обдув встречным воздухом на скорости не позволяет сильно перегреваться подкапотному пространству. Соответственно, резинотехнические изделия «живут» дольше.

Как показывает практика, на Рено Логан ремень генератора достаточно надежен в том случае, если речь идет об оригинальном изделии, установленном еще на заводе. В таком случае, вместо того, чтобы менять ремень каждые 4 года, необходимо периодически его осматривать, а также проверять его натяжение. Осмотр состояния ремня рекомендован каждые 10-15 тысяч километров.

Если ремень потрескался, расслоился, заметен износ, участки ремня выкрашиваются, а также на ремне есть пятна технических жидкостей, такой ремень подлежит замене. Также основанием для замены ремня можно считать его свист и недостаточное натяжение. Обычно растянутый ремень проскальзывает, причем генератор не работает нормально. Если не удается подтянуть ремень при помощи натяжителя, данный элемент нужно менять на новый.

Замена щеток

Еще одна причина выхода из строя генератора — поломка щеточного узла. Эта проблема сопровождается падением напряжения в бортовой сети, горит лампа заряда аккумулятора, зимой возникают проблемы с запуском. В этом случае ремонт генератора Рено Логан не требует снятия детали, так как, как описано выше, эта процедура достаточно сложная и потребует значительного времени и трудозатрат.

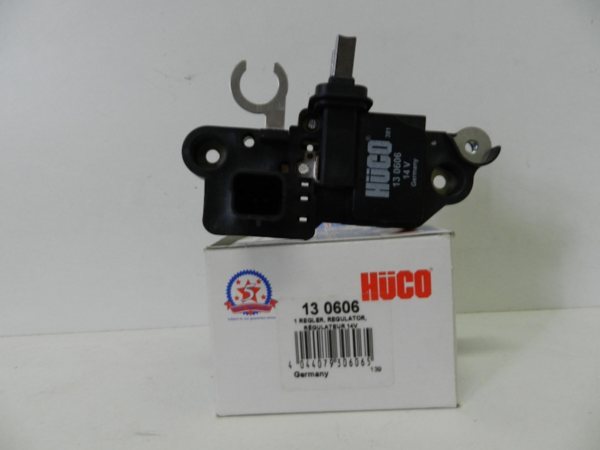

щетки можно установить на генератор отдельно, можно поменять всю сборку в сборе вместе с реле = регулятор. Этот способ наиболее предпочтителен, так как в данном агрегате собраны все основные компоненты, которые могут выйти из строя, поэтому его замена избавит вас от проблем на долгое время. Выбирать необходимо по модели генератора, для владельцев Renault Logan с генератором Bosch можно выбрать узел HUCO 130606
