Снятие приборной панели Рено Логан Сандеро (Renault Sandero Logan): пошаговая инструкция

Как снять панель приборов на рено логан: фото, видео

Vanguard S&P 500 ETF тикер VOO.

VOO хорошо захватывает большое пространство и взимает небольшую плату. Он также большой и ликвидный, с огромной базой активов и миллионами акций, которые в большинстве случаев переходят из рук в руки. Фонд также очень хорошо отслеживает свой индекс.

ETF VOO предлагает отличное покрытие с большой капитализацией в США. Фонд напрямую конкурирует с SPY и IVV, которые отслеживают один и тот же индекс. В то время как все 3 фонда имеют минимальные затраты на удержание, VOO часто держит тонкое преимущество.

Фонд реинвестирует промежуточные деньги в отличие от SPY. Технически ETF является частью более крупного портфеля Vanguard, который включает в себя классы паевых фондов S&P 500, что практически не влияет на инвесторов VOO. За 2021 год фонд принес своим инвесторам солидную прибыль более 18% при мизерной комиссии в 0,03%.

Снимаем торпедо с Renault Logan

1. Демонтируем кожух рулевого колеса, как это было описано выше, при снятии комбинации приборов.

2. С обратной стороны рулевого колеса откручиваем винты крепления подушки безопасности. Аккуратно отводим подушку безопасности от руля.

3. Подцепляем фиксатор кабеля питания подушки. Немного приподнимаем фиксатор, после чего отключаем колодку с кабелем от подушки безопасности.

4. Снимаем подушку безопасности с рулевого колеса.



5. Битой «звездочкой» откручиваем винт, который крепит рулевое колесо к валу рулевой колонки. Следует отметить, что винт откручиваем не полностью, оставляя его на трех витках резьбы.

6. С довольно большим усилием тянем рулевое колесо на себя. Немного покачивая сдвигаем его по шлицам вала рулевой колонки. Полностью отвинчиваем винт крепления и снимаем руль с вала.

7. Проворачиваем на некоторый угол барабан с подрулевыми переключателями до момента, когда будут совмещены выступы барабана с технологическими пазами на самом корпусе. Вставляем в щель небольшой заточенный деревянный клин.



8. Отпускаем винт, посредством которого фиксируется соединитель. Полностью данный винт не откручиваем.



9. Немного надавив на шляпку винта (вдоль ее оси) выдвигаем соединитель с вала рулевой колонки.

10. Разъединяем колодки проводов и полностью снимаем соединитель в сборе с подрулевыми переключателями.



11. Снимаем щиток приборов как это было описано в самом начале нашей инструкции.

12. На задней части облицовки туннеля поддеваем и снимаем декоративную заглушку. Отвинчиваем шуруп, крепящий облицовку в задней ее части.

13. Вынимаем заднюю часть отделки туннеля с рычага ручного тормоза. Разъединяем колодки с проводами от выключателей стеклоподъемников. Также отключаем и колодки от регулятора привода зеркал и выключателя блокировки стеклоподъемников.



14. Воротком с головкой на «10» откручиваем гайку, которая крепит переднюю часть панели туннеля. Вытягиваем чехол рычага коробки передач из технологического отверстия декоративной облицовки.

15. Вытягиваем пепельницу и коврик.

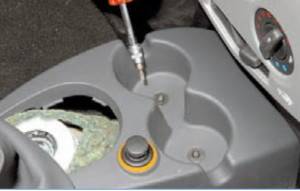

16. Откручиваем саморезы, крепящие переднюю часть облицовки туннеля. Проталкиваем чехол рычага коробки передач в отверстие облицовки и полностью снимаем ее.



17. Отключаем колодку с проводами от разъема прикуривателя и полностью снимаем переднюю часть облицовки туннеля.

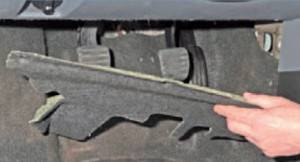

18. Под торпедо, при помощи отвертки с плоским жалом, поддеваем и вынимаем пистоны, фиксирующие нижнюю обивку приборной панели. Полностью снимаем нижнюю накладку приборной панели.

19. С определенным усилием отжимаем нижние края облицовки центральной консоли торпедо. Преодолевая сопротивление фиксаторов-защелок полностью снимаем облицовку.



20. Вынимаем автомагнитолу и отсоединяем от нее колодку с проводами.

21. Поддеваем декоративную накладку консоли и, преодолевая сопротивление зажимов-фиксаторов, вынимаем накладку.



22. Помечаем колодки проводов идущих к выключателям. После этого отсоединяем их и снимаем накладку консоли.

23. Откручиваем винты крепления блока отопления и вентиляции салона автомобиля.



24. Вытягиваем блок вентиляции из торпедо. Нажимаем на фиксатор и отключаем от него колодку с проводами. Также отсоединяем и тягу отопителя. Полностью снимаем блок вентиляции и отопления.

25. Изнутри приборной панели (с правой стороны) разъединяем колодки проводов подушки безопасности.

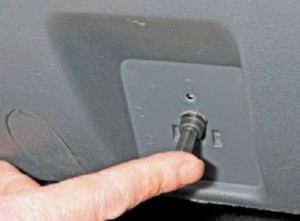

26. Тянем на себя ручку изменения направления света фар и снимаем ее. Откручиваем винты, которыми регулятор прикреплен к приборной панели. После того как винты полностью откручены, проталкиваем регулятор света фар внутрь торпедо.



27. Поддеваем плоской отверткой и снимаем заглушку винта левого бокового крепления торпедо. Точно так же поступаем и с правой заглушкой. Откручиваем винты крепления.



28. Откручиваем саморез, который крепит приборную панель в центральной ее части.

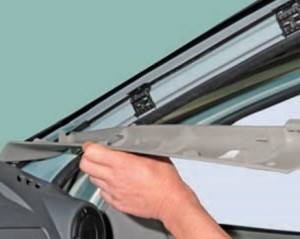

29. Отверткой с прямым жалом немного поддеваем декоративную накладку правой стойки лобового стекла и, преодолевая сопротивление пистонов-фиксаторов, снимаем ее. Аналогичным образом поступаем и с накладкой левой стойки.

 30. Откручиваем винт левого верхнего крепления торпедо. После этого откручиваем винт правого верхнего крепления.



31. Немного оттягиваем приборную панель. Нажимаем на фиксатор и снимаем гнездо для подключения диагностического оборудования.



32. Полностью снимаем приборную панель.

Установку производим в порядке обратном снятию.

Другие материалы раздела

Тюнинг подсветки

А теперь попробуем провести тюнинг подсветки и индикации панели приборов Рено Логан, поскольку его родной рыжий цвет того же дисплея, мягко говоря, не радует.

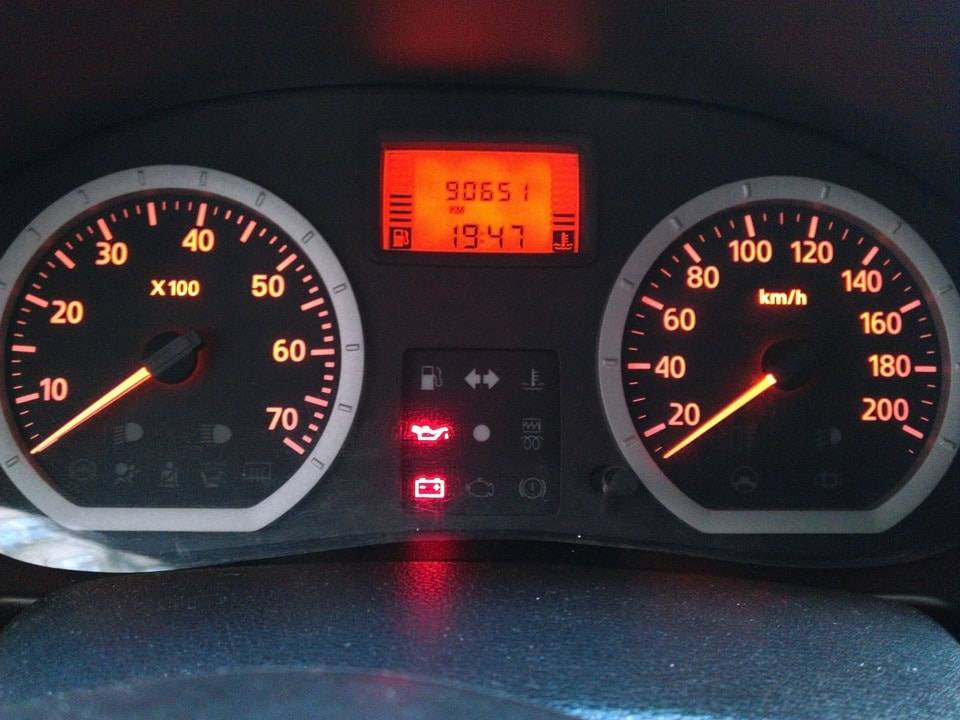

Штатная подсветка панели Рено Логан

Для доработки, естественно, необходимо снять приборную панель с Рено и разобрать ее – методику я описал выше. Итак, перед нами плата со светодиодами. Наша задача – заменить все светодиоды подсветки (их 12) другими, с желаемым цветом свечения. Оптимальный, на мой взгляд, цвет – белый.

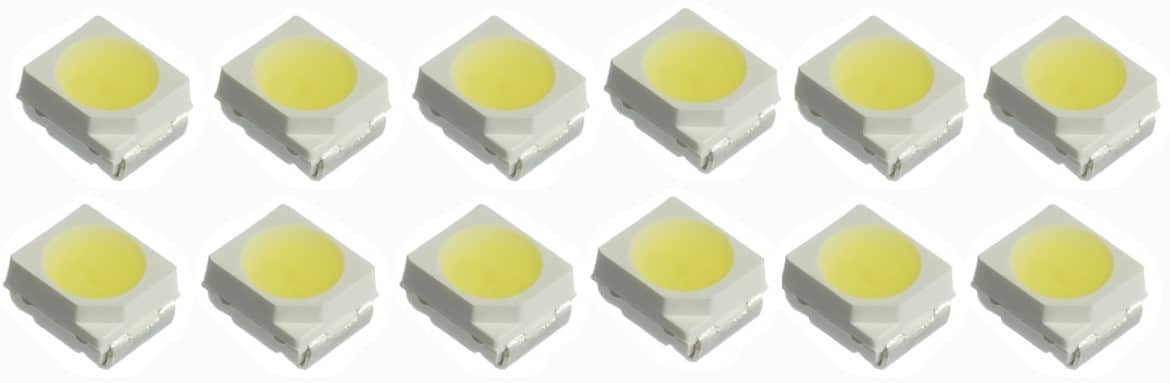

Если не получилось найти подобные светодиоды в продаже, купи светодиодную ленту 3528 — она достаточно распространена. Из неё их и можно выдернуть.

Теперь нужно доработать паяльник, чтобы можно было выпаивать SMD элементы в одно касание и без повреждения платы. Для этого берем обычный паяльник мощностью 40 Вт и оборачиваем его жало несколькими витками медного провода диаметром 1-2 мм. Концы провода откусываем и затачиваем наподобие маленьких жал. Потом включаем паяльник и, когда эти жала разогреются, залуживаем их обычным образом. В результате у нас получился паяльник для работы с двухвыводными SMD компонентами.

Паяльник для демонтажа SMD деталей с двумя выводами

Запоминаем, в какую сторону у всех светодиодов смотрит ключ (об этом я писал выше) и, разогрев паяльник, выпаиваем их. Удаляем с платы излишки припоя, покрываем контактные площадки флюсом для пайки (канифоль, растворенная в спирте). Прикладываем новые светодиоды, соблюдая положение ключа, и, придерживая их спичкой, тем же паяльником припаиваем. У меня получилось примерно так:

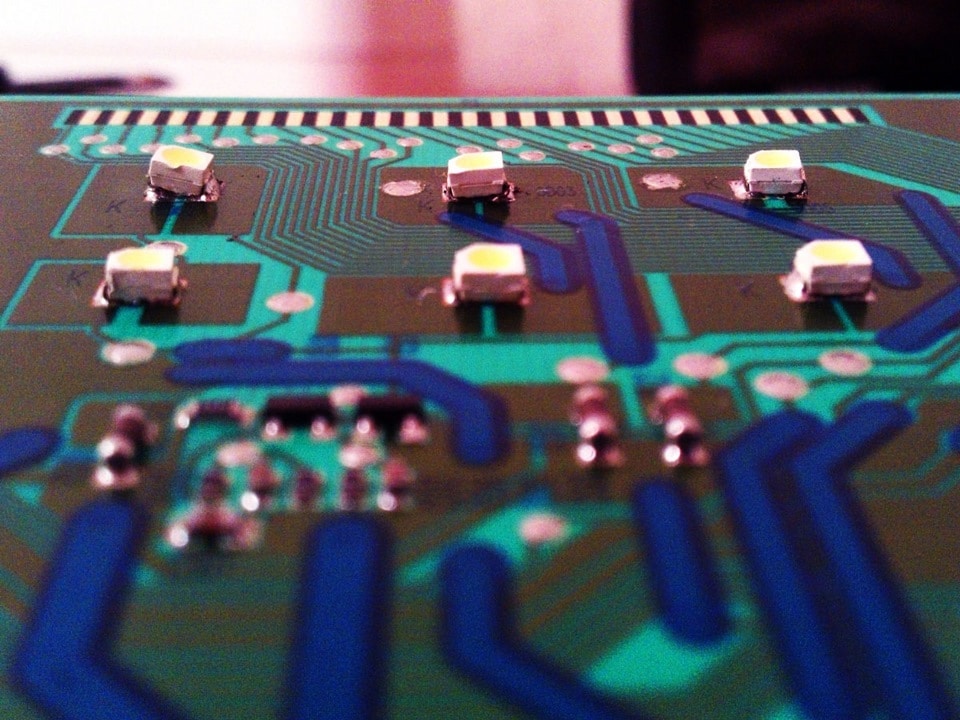

Подсветка ЖК-дисплея бортового компьютера

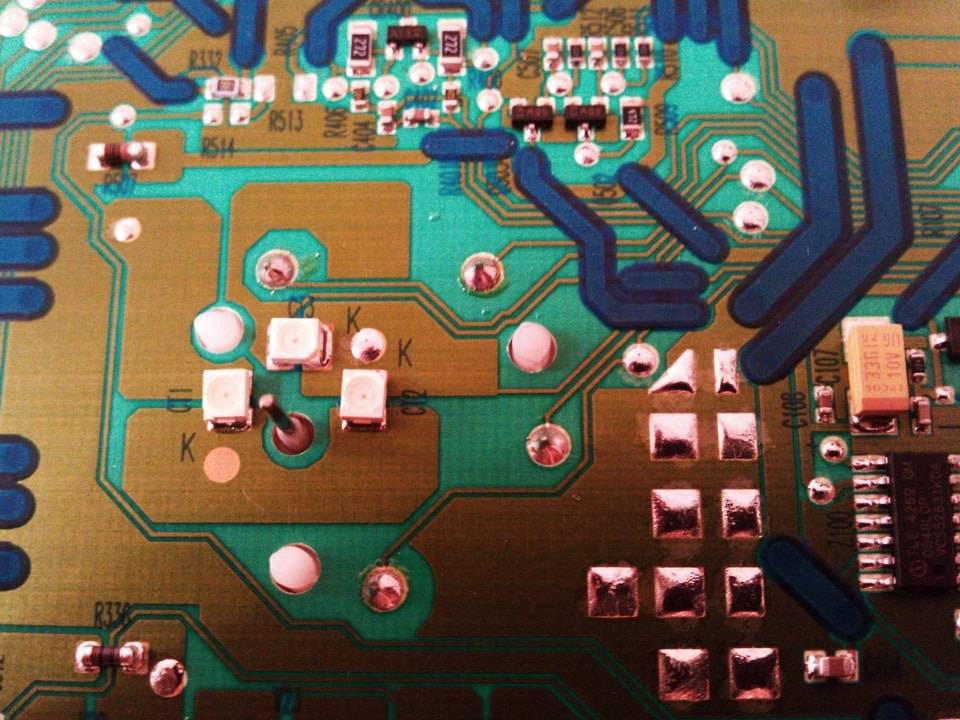

Подсветка спидометра

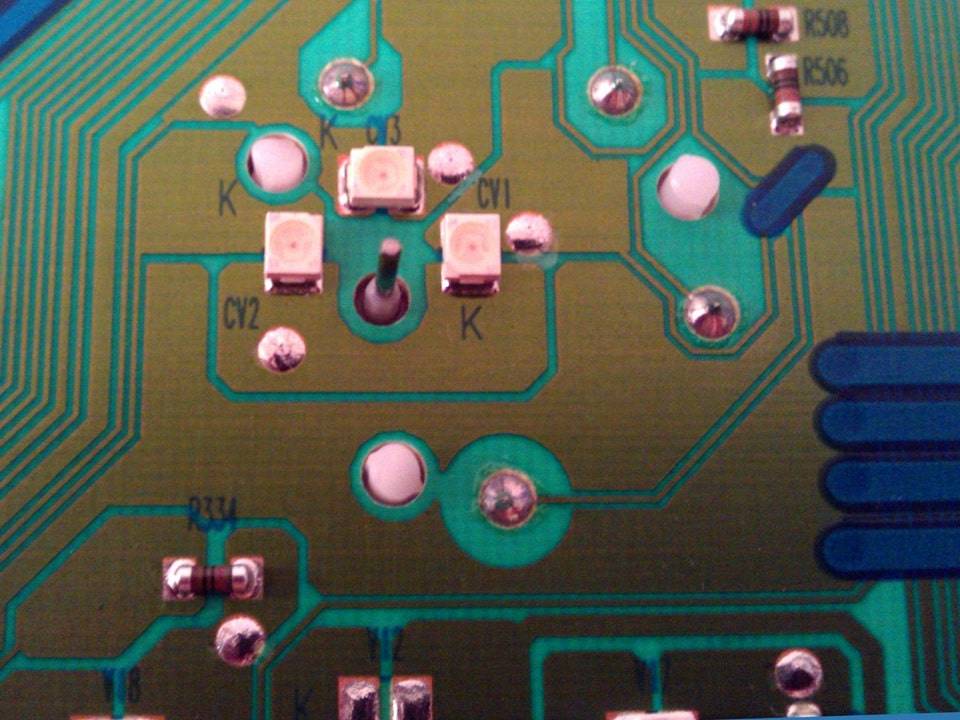

Подсветка тахометра

Осталось собрать панель приборов и установить ее на свой Рено, но перед сборкой имеет смысл проверить, все ли светит как надо. Для этого плату подключаем к штатным разъемам Рено Логан, включаем зажигание и габариты. У меня все получилось:

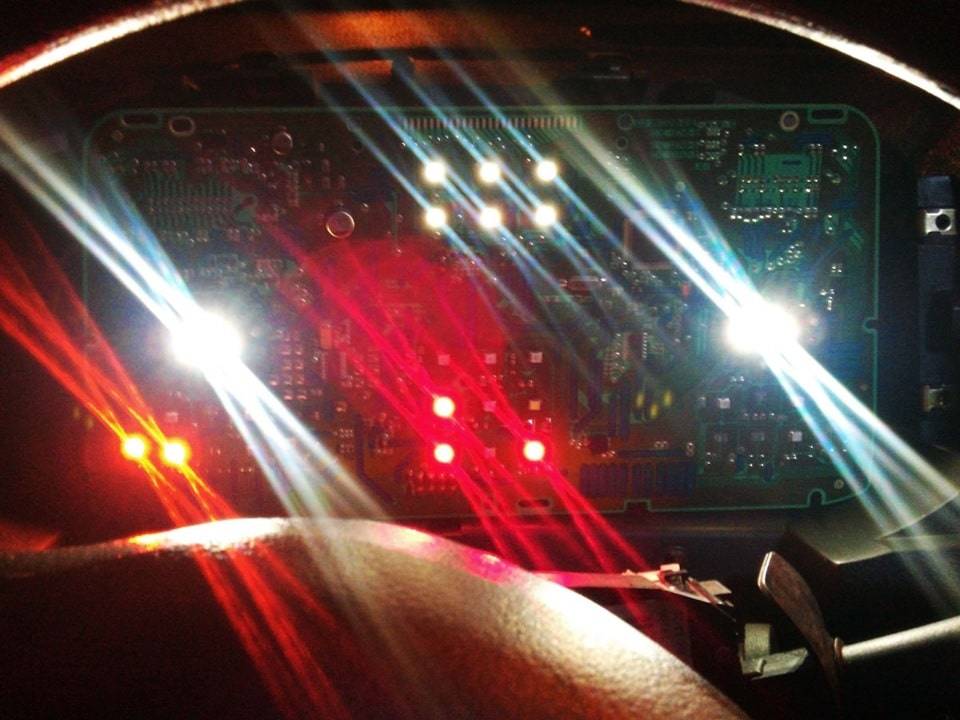

Проверка перепаянной платы

Белые светодиоды удобны еще тем, что с их помощью можно сделать любой цвет подсветки. Для этого достаточно положить на них светофильтр – кусочек цветного целлофанового пакета. Это на тот случай, если тебе вдруг надоест белый цвет. Снова разобрал панель, положил светофильтры и собрал. Никаких дополнительных расходов и пайки.

Синий светофильтр на подсветке ЖК-дисплея

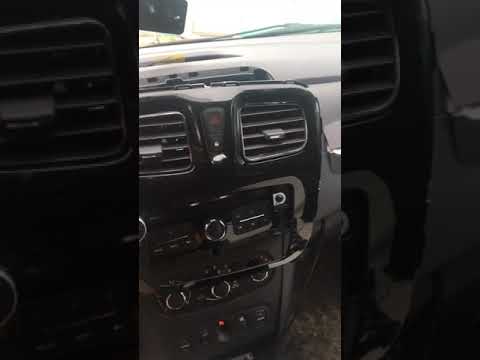

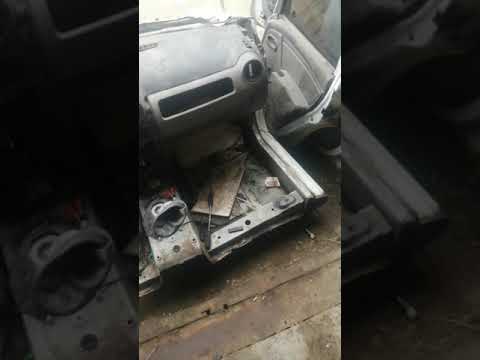

Пошаговое снятие торпеды рено логан 2

Для просмотра онлайн кликните на видео ⤵

Снятие приборной панели на Рено Логан, Сандеро, Ларгус, Дастер Подробнее

Как заменить лампочки в блоке печки на renault logan 2 самостоятельно Подробнее

Разбор торпеды на Рено Логан Подробнее

Снятие торпеды на Renault New Logan (14-) Подробнее

Снятие торпедо Ларгус, Логан, Дастер, Сандеро. Подробнее

снимаем декор панели рено логан, лада ларгус Подробнее

Торпедо от Рено Дастер в Ларгус, Логан, Сандеро. Все ЗА и ПРОТИВ Подробнее

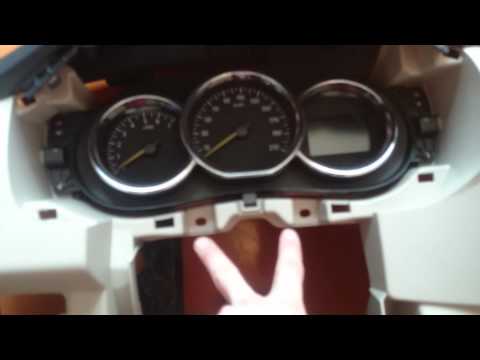

Снятие панели приборов Рено Логан Подробнее

Как снять панель приборов на Рено Логан NEW Подробнее

Снятие центральной консоли рено логан 2014 Подробнее

Шумоизоляция торпедо и моторного щита на Рено Дастер Подробнее

Установка Замена 2DIN магнитолы в LOGAN II Sandero на Android Подробнее

Замена радиатора печки Renault Logan + болячка логанов. Подробнее

Замена лампочек Рено Логан 2 Подробнее

Снятие пассажирской подушки безопасности на РЕНО Логан 2014 года Подробнее

Замена приборной доски на Рено Логан,Сандеро, Лада Ларгус Подробнее

Разборка, замена, изменение цвета подсветки приборной панели(доски) Рено Логан, (фаза 1), Дастер. Подробнее

Как снять торпеду рено логан Подробнее

Замена лампочек в консоли Рено Логан Подробнее

Значения индикаторов приборной панели Almera G15

Описание и расположение индикаторов

На фотографии вы видите щиток приборов с помеченными на нем основными указателями.

1. Тахометр. Снять панель приборов Рено Флюенс Имеет электронное устройство, отображает показания с датчика вращения коленвала. Размер одного деления 2,5, диапазон значений от 0 и до 70. Для получения настоящего значения вращений за одну минуту нужно значение умножить на 100.
2. Дисплей БК. Как снять передний бампер Рено Сандеро — видео Имеет несколько отдельных индикаторов. Слева – индикатор количества бензина, в центре вверху указатель общего пройденного автомобилем расстояния. Справа находится индикатор температуры ОЖ. В центре снизу располагаются часы. Как снять передний бампер Рено Сандеро — видео. Настройка производится при включенном зажигании, определите режим показа времени и пробега, потом кнопкой 8 установите нужное значение.
3. Спидометр. Отображает скорость движения машины. Верхний уровень – 200 км/ч, каждое деление равно 5 км/ч.
4. Лампа, отображающая включение противотуманок.
5. Сигнальная лампочка обозначает, что двери не закрыты.
6. Резерв.
7. Этот индикатор обозначает задние противотуманные фонари.
8. Кнопка сброса суточного пробега. Как снять крыло на рено сандеро Для активации нужно ее немного зажать.
9. Сигнальная лампа стояночного тормоза и индикатор общего состояния тормозной системы. Может загореться при активации зажигания, если уровень тормозной жидкости в системе опасно низок.
10. Резерв для дизельных моделей Логан.
11. Сигнальная лампа перегрева двигателя.
12. Сигнальная лампа блокировки двигателя. Доброго времени суток, подскажите пожалуйста, как снять передний бампер, РеноСандеро 2011 года выпуска, цель снятия поставить его поровнее, от старого хозяина осталась щель, между бампером и крылом в результате наезда на столбик, так же хотел установить сетку в бампер, чтобы защитить радиатор. Должна гаснуть через 3 секунды после зажигания. Если продолжает гореть, значит, в системе критичная неисправность.
13. Указатели поворота. Если индикатор начинает мигать, значит в каком-то из поворотников сломалась лампочка.
14. Индикатор минимального резерва топлива, начинает постоянно гореть, когда в баке остается около 5 литров.
15. Индикатор аварийного падения уровня пасла.
16. Индикатор разряда аккумулятора, кратковременно загорается при зажигании, после запуска двигателя должно погаснуть.
17. Лампа системы управления двигателем. В норме должна загораться после зажигания и продолжать гореть до полного пуска двигателя. Новости Как снять крыло на рено сандеро Если она горит, а двигатель работает, значит с системой его управления что-то в порядке. Вы сможете продолжить движение на резервной программе, но машина требует ремонта.
18. Обогрев заднего стекла.
19. Индикатор дальнего света.
20. Сигнал об отключении подушек безопасности переднего пассажира.
21. Сигнал о не пристегнутом ремне водителя, загорает на скорости более 10 км/ч.
22. Лампа о неисправности подушки безопасности.
23. Неисправность антиблокировочной системы тормозов.
24. Лампа включения ближнего света фар.

Снятие приборной панели на Рено Логан, Сандеро, Ларгус, Дастер

Снятие панели (торпеды) на Рено Логан. Кайфовые знания о Рено ВКонтакте

Панель приборов — незаменимая часть любого автомобиля. В современных иномарках она способна не только приводить самые важные показатели скорости и уровня топлива, но и отображать температуру за окном, время, расход топлива и даже данные о неисправностях агрегатов. Центральная консоль также таит в себе множество функций, недоступных прежде. Ниже вы узнаете, как устроены эти два незаменимых элемента салона на Рено Сандеро, их особенности и методику снятия и установки на этот автомобиль.

Описание конструкции

Система выпуска отработавших газов

: 1 — выпускной коллектор; 2 — прижимная пластина крепления приемной трубы к выпускному коллектору; 3 — каталитический нейтрализатор отработавших газов; 4 — демпфер; 5 — дополнительный глушитель; 6 — основной глушитель; 7 — кронштейн подвески системы Система выпуска состоит из выпускного коллектора, приемной трубы скаталитическим нейтрализаторомотработавших газов, дополнительного и основногоглушителейи соединяющих их труб. Все элементы системы, кроме выпускного коллектора, сварены в единое целое. Фланец выпускного коллектора соединеншаровым шарниромс фланцем приемной трубы. К трубе, соединяющей каталитический нейтрализатор и дополнительный глушитель, прикреплен резинометаллический демпфер для гашения резонансных колебаний системы выпуска. Система выпуска подвешена к кузову на трех резиновых подушках. Над нейтрализатором, дополнительным и основным глушителями и около топливного бака установлены теплозащитные экраны. Между выпускным коллектором и головкой блока цилиндров установлена металлическая уплотнительная прокладка. Для уплотнения шарнирного соединения выпускного коллектора и приемной трубы применяется надетое на фланец выпускного коллектора кольцо из композитного материала со сферической наружной поверхностью, а во фланце приемной трубы выполнена внутренняя сферическая поверхность. Соединение фланцев стягивается прижимной пластиной через две конические пружины, надетые на шпильки выпускного коллектора. Пружины поджаты гайками, навернутыми на шпильки.

Расположение системы выпуска отработавших газов на автомобиле (защита силового агрегата для наглядности снята)

: 1 — резиновая подушка подвески системы выпуска; 2 — теплозащитный экран

Выпускной коллектор закрыт теплозащитным экраном…

… и крепится семью гайками к шпилькам головки блока цилиндров (теплозащитный экран для наглядности снят)

Соединение приемной трубы с выпускным коллектором

: 1 — пружина; 2 — прижимная пластина; 3 — гайка

Выпускной коллектор с датчиком концентрации кислорода

: 1 — уплотнительное кольцо соединения коллектора с приемной трубой; 2 — датчик концентрации кислорода; 3 — выпускной коллектор; 4 — уплотнительная прокладка соединения коллектора и головки блока цилиндров; 5 — экран выпускного коллектора В нижней части выпускного коллектора установлендатчик концентрации кислорода в отработавших газах (лямбда-зонд). Каталитический нейтрализатор предназначен для уменьшения выбросов в атмосферу оксида углерода, оксидов азота и несгоревших углеводородов. Для нормальной работы нейтрализатора состав отработавших газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах. Эту функцию выполняет электронный блок управления двигателем (ЭБУ), определяющий количество подаваемого топлива в зависимости от сигналов датчика концентрации кислорода. При наличии в отработавших газах соединений свинца каталитический нейтрализатор и датчик концентрации кислорода быстро выходят из строя. Поэтому эксплуатация автомобиля на этилированном бензине категорически запрещается, даже кратковременная. Также причиной выхода из строя нейтрализатора может стать неисправная система зажигания или система питания. При пропусках воспламенения несгоревшее топливо, попадая в нейтрализатор, догорает и спекает в нем блок катализатора, что может привести к закупорке выпускной системы и остановке (или сильной потере мощности) двигателя.

Расположение меток на трубе между нейтрализатором и дополнительным глушителем

Расположение меток на трубе между дополнительным и основным глушителями

Соединяют трубы нового узла с трубами системы выпуска специальным хомутом Глушители и каталитический нейтрализатор — неразборные узлы, при выходе из строя их необходимо заменять новыми. В запасные части поставляются нейтрализатор с приемной трубой, дополнительный и основной глушители с трубами определенной длины, а также специальные хомуты для соединения труб. Для замены отдельного элемента цельной системы в двух местах на ее трубах нанесены метки (кернения), по которым можно разрезать трубы. Обслуживание системы выпуска заключается в ее периодическом осмот ре, проверке на герметичность соединений и наличие сквозной коррозии, предусматривает подтяжку ослабленных соединений и замену резиновых подушек подвески.

Описание и расположение индикаторов

Неисправности и их признаки

Подвеска Логана Ходовая Рено Логан достаточно надежна, но не вечна. К возможным неисправностям относятся:

1. Поломка опорных подшипников и треск при вращении рулевого колеса, стоя на месте.
2. Повреждение или износ амортизаторных стоек. Раскачивание машины на неровностях, при торможении и в поворотах.
3. Проседание пружин или обламывание витков. При этом уменьшается дорожный просвет, ухудшается курсовая устойчивость и появляются вибрации.
4. Износ рулевых наконечников. Автомобиль начинает «рыскать» при движении по прямой, а на скорости на руле возникают вибрации.
5. Износ шаровой. При преодолении неровностей ходовая стучит.
6. Повреждение или деформация подрамника, рычага, стабилизатора поперечной устойчивости. При движении машина уходит в сторону.
7. Износ деталей крепления штанги и износ втулок стабилизатора. В поворотах возникают крены кузова и нарушается курсовая устойчивость.
8. Износ сайлентблоков. На неровностях слышны посторонние звуки от подвески.
9. Износ ступичного подшипника – возникает гул, нарастающий при наборе скорости.
10. Негодность шарнира равных угловых скоростей. Вы услышите треск при повороте колес в стороны.
11. Разбалансировка колес. На скорости возникают вибрации.

Не забывайте, что внешние признаки – это косвенные показатели неисправности ходовой Рено Логан. Признаки износа ШРУСов и ступичных подшипников позволяют с высокой вероятностью определить причину, то понять, откуда именно возникает стук, иногда очень трудно.

Перетяжка дверей Сандеро

Перетяжка дверной карты на Рено Сандеро проводится сравнительно редко. На рынке представлена масса оригинальных обшивок и лицензионных реплик от проверенных брендов. Стоимость одной панели начинается от 1500 руб. Штатная маркировка оригинальных запчастей от Рено:

• Передняя правая панель: артикул по каталогу 809001160R, изготавливается для модели Сандеро после 2012 года. Может устанавливаться на Renault Logan с двигателем K4M690, K7M710, K4M697.
• Левая передняя: каталожный номер — 809113610R, оригинальная облицовка для Сандеро, Сандеро Степвей с 2012 года, под моторы — H4M, K4M, K7M, D4F.
• Левая задняя панель: номер запчасти по каталогу — 829A14962R, подходит на модели Renault Sandero, Renault Sandero Stepway, под двигатели- K4M690, K7M710, K4M697.
• Правая задняя карта: артикул запчасти 829A03540R, выпускается как штатная облицовка для Сандеро, подходит для комплектации Логан с 2012 года.

Мастера при самостоятельной перетяжке дверной карты используют винил кожу, алькантару для проклейки внешней панели. В качестве основы применяют старую карту, которую обклеивают новым материалом. Не рекомендуется снимать оригинальную облицовку с панели и клеить новый материал поверху. В зависимости от сборки Сандеро, под панелью внешней накладки на карте может находиться мелкий ворсовой уплотнитель, которым проклеена подложка штатного материала.

При перетяжке потребуется разобрать дверь, зачистить поверхность, проклеить новым материалом каждую панель, используя строительный фен. Предварительно следует вырезать из нового материала выкройку, оставить по 3–5 см на припуски.

Самостоятельный демонтаж обшивки занимает до 20 минут, ремонт относится к категории простых и доступен любому водителю в гараже.

Как снять панель приборов на Рено Логан: фото, видео

Автомобиль: Рено Логан.Спрашивает: Смирнов Игорь.Суть вопроса

Хочу немного модифицировать панель приборов, так сказать сделать для себя, подскажите как лучше снять её?

Владею автомобилем Рено Меган 2, до этого были Ситроены и Пежо. Работаю в сервисной зоне дилерского центра, поэтому знаю устройство автомобиля «от и до». Вы можете всегда обратиться ко мне за советом.

Пошаговый порядок действий

Для того, чтобы снять панель приборов необходимо действовать аккуратно и строго придерживаться следующему порядку действий:

1. В первую очередь снимаем кожух на рулевой колонке, для этого выкручиваем из его корпуса несколько длинных болтов.

2. После этого, необходимо снять декоративную панель дефлектора воздуховода со стороны водителя. Она крепится на фиксаторах и защелках, достаточно лишь аккуратно потянуть панель на себя.

   Для того, чтобы сорвать его с места придётся приложить усилия.

3. Вид декоративной накладки с обратной стороны.

   Все отмеченные маркером защёлки необходимо снять.

4. Далее, таким же образом отщёлкиваем панель справа, но только так, чтобы можно было подобраться к панели приборов.

   Отодвинуть его нужно ровно на столько, на сколько потребуется чтобы не мешал.

5. Вот этот фиксатор необходимо демонтировать.

   Фиксатор отмеченный маркером, необходимо точно демонтировать.

6. Далее выкручиваем винты, которые находятся снизу панели приборов и фиксируют кожух.

   Откручиваем винты при помощи шестигранника.

7. Демонтируем этот кожух отжав защёлки крепления, только соблюдайте аккуратность при снятии защелок с правой стороны, так как декоративная накладка может немного мешать.
8. Когда декоративная панель демонтирована мы подобрались непосредственно к щитку приборов.
9. Снимаем ее вывернув болты, находящиеся по двум сторонам.

   Необходимые болты отмечены маркером.

Установку проводим в обратном порядке снятию.
