Проверка кузова толщиномером
Многие считают толщиномер лакокрасочных покрытий хорошим средством от покупки некрашеной и вместе с этим достаточно сильно ошибаются, так как ничего, кроме ложной уверенности он не даёт. Машины, покрашенные «под прибор» попадаются на нашей практике автоподбора не так уж и редко. Кроме того, можно напрасно исключить вариант с заводским двойным окрасом, а ведь это скорее плюс для автомобиля, чем минус.
Последствия некачественного окраса
Так или иначе, эта штука позволяет быстро и точно исключать капитальные «вёдра», не тратить на них драгоценное время. «Нащупали» на стойках или крыше шпаклёвку? Развернулись и ищем дальше. На кузовной панели слой больше 500 мкн или толщиномер вообще «не достреливает» до металла? Считаем, что в межсезонье пойдут трещины и просим у продавца скидку на возможную переделку. Во всех остальных случаях и крашенные и потенциально некрашеные детали нужно будет оценить визуально на качество ЛКП, а это значит, что прибор можно отложить в сторону и вооружиться лишь остротой зрения и фонариком.
Какие функции выполняет лакокрасочное покрытие?
В зависимости от характера использования ТС, его ЛКП может наноситься по различным технологическим схемам. Представление об этом дает ГОСТ 9825-73.
Для современного легкового автомобиля ЛКП выполняет две базовых функции:
- Защитную – это основное предназначение кузовного покрытия;
- Эстетическую – номинально это второстепенный аспект, но на практике его часто считают главным.
Причем на каждый слой ЛКП налагается своя ответственность:
- Грунтовый – защитная и адгезионная функция;
- Эмалевый – защитная и цветообразующая функция;
- Лаковый – защитная и оттенкообразующая функция.
Долговечность кузова и всего авто, прямо зависит от ЛКП. Сюда входит не только правильный подбор его системы, но и технология нанесения – в особенности подготовка основы.
Вот что и в какой пропорции влияет на длительность эксплуатации кузова автомобиля:
- Подготовка основы – до 70% ответственности;
- Система ЛКП – 15% ответственности;
- Технология нанесения – 10% ответственности;
- Качество материалов – 5% ответственности.
Но несмотря на различие в цифрах, для ЛКП важны все указанные параметры. Например, неправильный подбор системы покрытия дает плохую сочетаемость его слоев, что приводит к преждевременному появлению трещиноватостей, пузырений и отслаиваний. Подобные дефекты стимулируют коррозию и резко сокращают срок жизни кузова.
Таблица толщины ЛКП
Производители автомобилей красят кузов грунтом, эмалью и лаком с различными свойствами. Нормальный слой может отличаться по высоте, но большинство значений попадает в промежуток 80-170 микрон. Таблицы толщины ЛКП автомобилей разных частей кузова показывают сами производители.
Эти значения также можно узнать из инструкции пользователя прибора, измеряющего слой краски на металлической поверхности. Фактическая толщина покрытия может отличаться от стандартной в зависимости от места сборки и условий эксплуатации. В этом случае разница с таблицей составляет обычно до 40 мкм и слой краски равномерно распределен по поверхности.
Значение более 200 микрон обычно свидетельствует о повторном окрашивании, а свыше 300 мкм – о вероятной шпаклевке битого кузова авто. Полезно знать, что модели машин премиального класса имеют толщину краски до 250 микрон.
ЛКП автомобилей в сравнении
Небольшой слой покрытия чаще повреждается и может отлететь даже при мойке под давлением. На прочность защиты металлических поверхностей кузова также влияют свойства материалов. Но определяющий показатель качества покраски авто – это толщина покрытия.
Обычно для экономии производитель уменьшает высоту нанесения на автомобильных деталях, не подверженных вредному воздействию. Краска на крыше, внутренних поверхностях и багажнике обычно тоньше. В отечественных и японских автомобилях толщина ЛКП 60-120 мкм, а в большинстве европейских и американских марок – 100-180 микрон.
Какие значения свидетельствуют о дополнительных слоях
Местный кузовной ремонт обычно делают без полного удаления краски. Поэтому высота нового покрытия больше первоначального, нанесенного на конвейере. Толщина слоя эмали и шпатлевки после ремонта часто выше 0,2-0,3 мм. Также на заводе слой краски наносят равномерно, допустимой считается норма перепада высоты около 20-40 микрон. При качественном кузовном ремонте краска может совпадать по толщине с оригинальной. Но перепады высоты покрытия достигают 40-50% и более.
Что указывает на вмешательство
Битый автомобиль после восстановления кузова может выглядеть, как новый. Но проверка при помощи магнита или прибора измерения должна легко выявить следы вмешательства.
Признаки кузовного ремонта и перекраски:
- отличие толщины ЛКП на автомобилях от таблицы стандартных значений на 50-150 мкм;
- перепады высоты покрытия на одной детали более 40 микрометров;
- локальные отличия в оттенке цвета на поверхности кузова;
- окрашенные детали крепежа;
- пыль и мелкие включения в слое лака.
При измерении необходимо учитывать и диапазон отклонений в таблице по конкретной модели.
Особенности слоя ЛКП на заводе – толщина и состав
Не все потенциальные покупатели машины на свободном рынке понимают, почему создается такой ажиотаж вокруг лакокрасочного покрытия. Многие марки современных авто даже указывают точную толщину ЛКП в документах машины. При выборе подержанного автомобиля с правильным подходом обязательно проводится исследование слоя ЛКП на предмет его утолщения в определенных местах
Все дело в том, что значения из таблицы имеют большую важность по некоторым причинам:
в заводском слое лакокрасочных материалов использованы только качественные составляющие;
гарантия отсутствия шпаклевки дает надежду на длительную службу кузовных деталей из металла;
при любом кузовном ремонте автомобиля качество краски уже не будет таким, как было на заводе;
даже бюджетные марки стараются делать окраску максимально качественно для защиты всех деталей;
при слишком малой или высокой толщине покрасочного слоя гарантированы проблемы в эксплуатации авто.
Для этого и нужна таблица толщины, которая поможет узнать оригинальные параметры для каждой модели. Но толщина краски на автомобилях должна быть качественно оценена. Для этого используются специальное оборудование под названием толщиномер краски. С такой простой возможностью можно обследовать весь автомобиль и сделать выводы по состоянию ЛКП. Чтобы повести такие исследования, не нужно быть специалистом в сфере автоэмали и процессов покраски.
Как определить повреждения с помощью толщиномера?
На авто любой марки провести исследования с помощью такого инструмента будет несложно. Вам потребуется оригинальная толщина краски на авто, которую можно найти в таблице. Запишите или запомните это значение. Затем используйте прибор для определения показателей ЛКП на всех деталях автомобиля. Данная процедура проводится за несколько минут и не потребует никаких специальных навыков
Но важно выполнить все точно и без сомнений
Единственной оговоркой, которую стоит вспомнить здесь, является качество прибора. Иногда данные из таблицы не будут полностью сходиться, поскольку толщиномер может немного обманывать. Если отклонение в пределах 10-15%, можно не обращать внимания на такие моменты. Но превышение допустимых показателей в разы – это гарантия проведения некачественного кузовного ремонта с автомобилем. Чаще всего ЛКП в таких местах и визуально можно отличить от заводских покрытий.
Толщина лакокрасочного покрытия автомобилей. Таблица.
В данной статье мы затронем несколько основных особенностей при использовании толщиномера (прибор измерения толщины лакокрасочного покрытия):
- Заводская толщина лакокрасочного покрытия автомобилей (таблица для разных марок и моделей);
- Что нужно знать при измерении толщины лакокрасочного покрытия автомобилей.
Мораль:Измерение толщины лакокрасочного покрытия — первое что нужно сделать при покупке автомобиля.
Итак, начнем со второго вопроса:
- Для 95% автомобилей, которые ездят по дорогам наших городов или висят в разделе покупки-продажи автомобилей нормативная толщина лакокрасочного покрытия, установленная заводом, составляет 75-160 мкм (микрон). Исключения составляют несколько моделей Mercedes, Land Rover, некоторые американские внедорожники или старые «япошки», когда еще был качественный слой краски.
- Толщина лакокрасочного покрытия на деталях не подверженных внешним воздействиям должна составлять 50-90 мкм. (внутренние пороги, стойки, кузовные детали под капотом и в багажнике).
- При измерении толщины лакокрасочного покрытия на автомобиле в любом случае будет небольшой разбег значений (даже на новых автомобилях, которые только что выехали из салона). Разброс измерений толщиномера может составлять от 10 до 40 мкм на машине. Это объясняется неравномерностью покраски на заводе (это норма) и шагренью. Факторов, от которых зависит толщина лкп на конкретном автомобиле достаточно много: это и год выпуска, страна сборки, частота посещения автомоек, усердность автовладельца при чистке автомобиля от снега зимой и д.р. При попадании в крашеную или шпаклеваную деталь показания толщиномера сразу выдадут значения, отличные от нормативных.
- При полировке толщина лакокрасочного покрытия может уменьшиться на 10-15 мкм. При нанесении защитных пленок увеличиться на 10-50 мкм. При обклейке деталей карбоном значения толщины лкп значительно увеличатся (порядка 200-300 мкм в зависимости от пленки).
- Как правило, толщина краски, наносимой на крышу чуть меньше среднего значения по машине (и лучше начинать измерения толщины именно с крыши), а на капоте чуть больше средних значений. Еще одна из особенностей: на дверях ближе к порогам значения измерения толщиномером будут чуть больше, чем сверху у стекол.

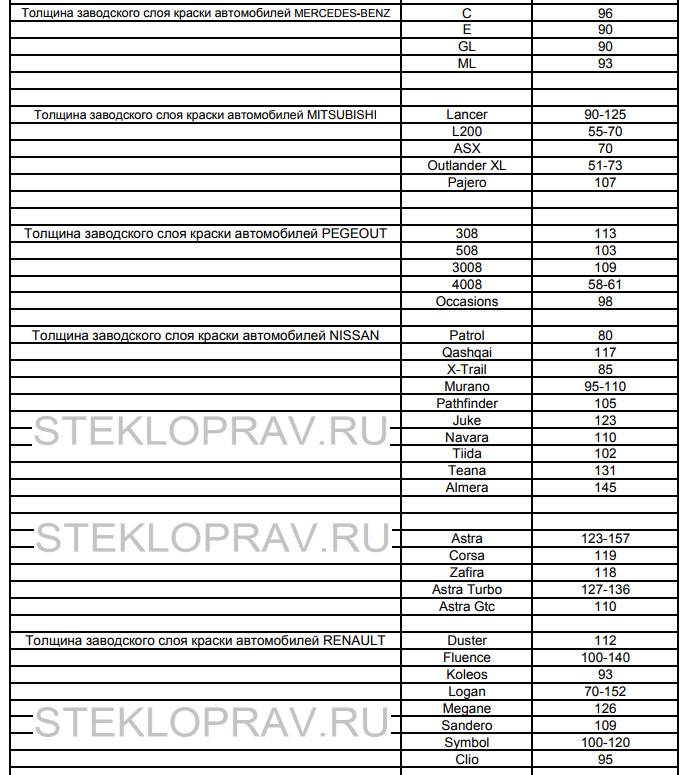

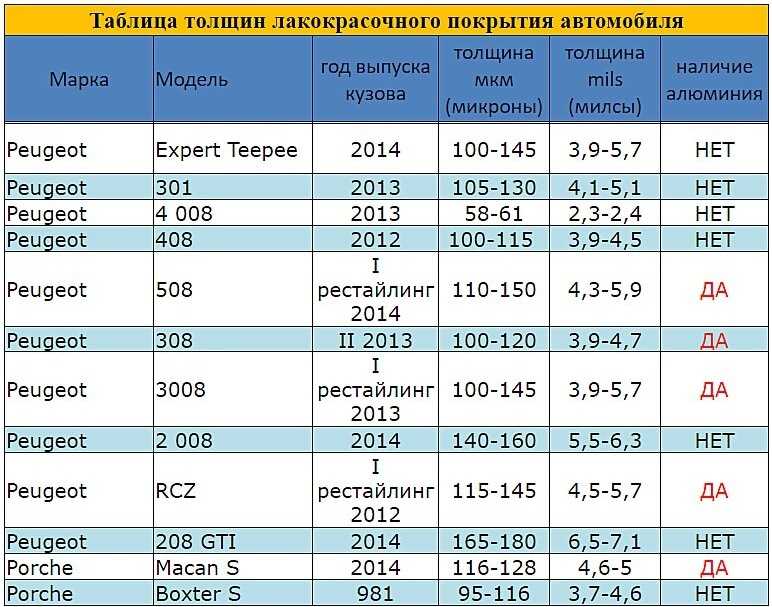

Далее мы представляем таблицу с нормативными значениями толщины лкп у разных производителей и моделей:
Толщина лакокрасочного покрытия автомобилей.
*(данные основаны на информации выложенной в общедоступных ресурсах в Интернете и подкорректированы нашим личным опытом — измерено более 1000 автомобилей).
Особенности измерения и покрытий
Чтобы точно узнать какая толщина лакокрасочного покрытия автомобиля необходимо уметь правильно пользоваться специальным прибором толщиномером. Он поможет определить делался и как качественно ремонт кузова. Если он покажет при измерении цифру большую, чем указано в таблице, это еще не будет означать, что деталь подвергалась обработке вне завода. Толщина зависит от места сборки, года производства, условий эксплуатации и ухода.
Даже заводская толщина лакокрасочного покрытия автомобиля может колебаться в определенных пределах. Таблицу с примерными значениями можно скачать с сайта. Перекрашенные детали обычно отличаются визуально. Если толщиномером определено очень высокое значение, например, в 190 микрон, это практически на сто процентов будет означать, что автомобиль ремонтировался. Только один процент транспортных средств можно считать исключением в связи с особенностями производства.
Начиная производить замеры с крыши есть большая вероятность того, что показания будут соответствовать заводским. Отталкиваясь от них можно переходить к другим деталям. Часто при замерах прибор показывает абсолютно разные показания. Разброс будет показан и на автомобиле, только выехавшем с завода. Часто бывает так, что на крыле толщина будет 130 микрон, а на двери 120 внизу и 160 вверху, это нормально.
Сегодня редко какое транспортное средство старше пяти лет бывает не битое, не подвергавшееся ремонту. Обычно хорошую защиту обеспечивают только специальные покрытия. Если обнаружены малые отклонения в показателях толщины слоя не стоит сильно переживать. При повышенном разбросе измерений на капоте или задней части автомобиля нужно будет более тщательно проверять его.
Японские и корейские, российские машины красятся обычно в пределах 100 микрон. Европейские автомобили имеют толщину покрытия в 150.
Но все относительно. Внутренние части деталей красятся очень тонко, на них слой достигает всего 40 микрон. Это делается потому что они не подвергаются воздействию солей и температур и другого. Если продавец машины честно говорит о том какие детали были покрашены и показания прибора совпадают с его словами, то ему можно доверять. Чтобы корректно осуществить измерение лучше всего очистить место его проведения, особенно если оно сильно загрязнено.
Если производилась полировка или машина подвергалась обработке нано покрытием, это не сильно повлияет на показатели. Защитная пленка увеличивает толщину краски на 100 и даже 200 микрон. Научиться пользоваться толщиномером несложно, а таблица поможет узнать заводские показатели.
Таблица толщины ЛКП:
| Марка | Модель | Толщина краски, мкм |
| Audi | A1, A3, A4, A5, A7, A8 | 100-140 |
| Q3, Q5, Q7 | 110-165 | |
| BMW | 1-series, 2-series, 3-series, 5-series, 7-series | 100-165 |
| X1, X3 | 90-110 | |
| X5, X6 | 120-165 | |
| BYD | F3 | 75-100 |
| Cadillac | Escalade, CTS | 120-150 |
| Chery | Amulet, Tiggo | 100-120 |
| Chevrolet | Lanos, Aveo, Cruze, Captiva, Lacetti, Niva | 80-135 |
| Citroen | C5, C-Elysse | 110-140 |
| C4, C3, Picasso, Berlingo | 75-125 | |
| DS4 | 205-230 | |
| Daewoo | Nexia, Matiz | 90-120 |
| Fiat | Albea, Punto | 100-140 |
| Форд (Ford) | Focus | 150-170 |
| Explorer, Kuga | 135-150 | |
| Mondeo | 115-130 | |
| Hyundai | Accent, IX35, I30, I40, SantaFe, Elantra | 70-110 |
| Tucson, Solaris, Sonata | 90-130 | |
| Honda | Accord | 135-155 |
| Civic | 105-135 | |
| Fit, CR-V | 80-100 | |
| KIA | Sportage, Sorento, Cerato, Cee’d, Picanto | 100-145 |
| Soul, Rio, Venga, Optima | 120-150 | |
| Quoris | 150-180 | |
| Lexus | RX, ES, LX | 140-160 |
| CT, GX, LS | 120-150 | |
| Mazda | 3, 6 | 85-110 |
| CX-7, CX-5 | 90-120 | |
| Mercedes-Benz (Мерседес) | C, E | 150-170 |
| GL, ML | 100-140 | |
| S | 160-190 | |
| Mitsubishi | L200, Outlander XL, ASX | 70-95 |
| Lancer, Pajero | 100-125 | |
| Nissan Ниссан | X-trail, Patrol, Juke, Qashqai, Murano, Tiida, Pathfinder | 80-120 |
| Almera, Teana | 120-140 | |
| Opel | Astra, Corsa, Mocca, Zafira, Insignia, Vectra | 110-160 |
| Peugeot | 208, 308, 508, 3008 | 100-120 |
| Renault | Logan, Koleos | 70-130 |
| Fluence, Duster, Megane, Sandero | 100-140 | |
| Skoda | Octavia, Yeti, Superb, Fabia, Roomster | 100-145 |
| Suzuki | Grand Vitara, SX4, Swift, Splash | 85-115 |
| Toyota (Тойота) | LC200, Camry, Highlander, Auris, Verso | 95-130 |
| Avensis, Corolla, Prado, Prius, RAV4 | 80-110 | |
| Volkswagen | Polo, Golf | 80-110 |
| Tiguan, Passat, Caddy, Multivan, Amarok | 105-140 | |
| Touareg, Jetta | 140-180 | |
| Volvo | S40, S60, XC90 | 100-150 |
| Lada, ВАЗ | Калина, Приора | 60-100 |
| Granta, Niva | 110-140 |
UPD!!! Ребят, замерять толщину лакокрасочного покрытия точно можно вот таким прибором!
Подготовительные работы
Пользоваться толщиномером достаточно просто – для этого не нужно обладать навыками использования распространённого ручного инструмента. Тем не менее перед тем, как проверять толщину краски на авто толщиномером, прибор нуждается в предварительной настройке, которая в отношении большинства измерительных приборов называется калибровкой. Отметим, что некоторые профессиональные модели оснащаются функцией самокалибровки – их настройка перед использованием не требуется. Но поскольку основная масса толщиномеров – это бюджетные модели, стоит рассмотреть процедуру калибровки более подробно.
Суть процедуры заключается в том, чтобы прибор, сошедший с конвейера, точно знал эталонные значения измеряемых величин (ведь любое измерение – это сравнение измеряемой величины с эталонной). Многие приборы КИПиА калибруются специализированными фирмами, но в отношении толщиномеров эта операция может быть выполнена самостоятельно. Для этого в комплект поставки включают несколько калибровочных пластинок. Обычно одна из них – металлическая, её используют в качестве подложки (основы). Остальные – диэлектрические, чаще всего пластиковые, которые будут выступать в роли измеряемого ЛКП. Собственно говоря, эталонными являются именно последние пластины. Для имитации кузовной основы можно брать любую плоскую металлическую поверхность.
Впрочем, и здесь есть нюансы, о которых мы рассказывали выше. Так, некоторые виды толщиномеров работают только с кузовными деталями, изготовленными из чёрных металлов, для других вид металлической поверхности не имеет особого значения. И это нужно обязательно учитывать, если не использовать заводские пластины. Что касается пластин-калибраторов, то поскольку они являются эталонными, использовать нужно только те, которые поставляются вместе с самим устройством. Справедливости ради отметим, что в настоящее время стандарт де-факто эталонной толщины пластин одинаков для всех производителей и составляет 102 мкм. Если в комплекте идут пластины с другими толщинами, их используют для более точной настройки прибора, вернее, перепроверки калибровки с использованием эталонной пластины.
Опишем, как настроить (откалибровать) толщиномер самостоятельно. Для этого нужно взять две калибровочные пластины, имитирующие основу и ЛКП (если они новые – необходимо снять с них защитную полиэтиленовую плёнку), и уложить пластиковую на металлическую. Затем следует включить сам прибор и сделать сброс его настроек к заводским. Как это делается. Должно быть описано в инструкции. На большинстве бюджетных моделей имеется клавиша «0», удержание которой во время включения устройства или после и сбрасывает текущие настройки прибора в заводские.
Следующий этап – выполнение тестового измерения на эталонном образце. Для этого необходимо нажать специальную клавишу, обозначение которой может быть разным (чаще всего – символ «К» или аббревиатура «CAL»). Если толщиномер настроен правильно, величина погрешности окажется нулевой. В противном случае показания устройства необходимо подкорректировать в соответствии со следующей инструкцией:
- используя две другие калибровочные клавиши, предназначенные для увеличения/уменьшения высвечиваемого значения, необходимо добиться того, чтобы на дисплее высвечивалось эталонное значение толщины верхней пластины (в нашем случае это 102 мкм.);
- опять нажимаем клавишу калибровки;
- для перепроверки повторяем процедуру тестового измерения до тех пор, пока погрешность прибора не окажется нулевой.
Впрочем, отклонения от эталона, не превышающие значений 3 мкм., считаются допустимыми. Если используется универсальный прибор, лучше не ограничиваться проведением калибровки с использованием ферромагнитной пластины-подложки – в комплекте наверняка имеется пластина из цветного металла, которую также задействуют в калибровочной процедуре в соответствующем режиме (nFe, то есть не ферромагнитный материал).
Что покажет толщиномер
Пользоваться толщиномером просто: берете откалиброванный прибор и прикладываете его к кузову машины под прямым углом. Он немедленно покажет толщину покрытия в микрометрах. Один микрометр — это одна тысячная миллиметра.
Приложил толщиномер к кузову своей машины. Толщина покрытия — 117 мкм. Все хорошо, мою машину не красили (я и так это знал, но вам для примера)
Чем большее значение показывает толщиномер, тем больше слой краски и выше вероятность, что эту машину ремонтировали после ДТП . Обычно заводской слой краски на стальных деталях авто не больше 200 мкм.
Показания выше 200 мкм говорят о повторной покраске.
Показания до 300 мкм бывают, если на машине закрасили косметический дефект, например царапину от ключа. На безопасность пассажиров это никак не влияет, но все равно можно торговаться.
Показания ближе к 1000 мкм говорят, что под краской есть еще шпаклевка. Кузовной элемент с такими показаниями точно получал сильную деформацию в ДТП и шпаклевался во время ремонта. Если работу сделали некачественно, краска на шпаклевке со временем может потрескаться и отвалиться.
Больше 1000 мкм — это признак серьезного кузовного ремонта, а значит, участия в серьезном ДТП . Машину со слоем покрытия более 1000 мкм лучше не покупать.
2000 мкм — это максимальное значение, которое может показать толщиномер. Если слой толще, прибор не покажет цифр. Это значит, что в этой точке много шпаклевки.
Заранее проверьте, какой должна быть заводская толщина ЛКП на модели машины, которую вы собираетесь купить. Эту информацию обычно легко можно нагуглить по запросу вроде «толщина лкп мазда 3». Допустим небольшой разброс показаний, но не более 60 мкм.

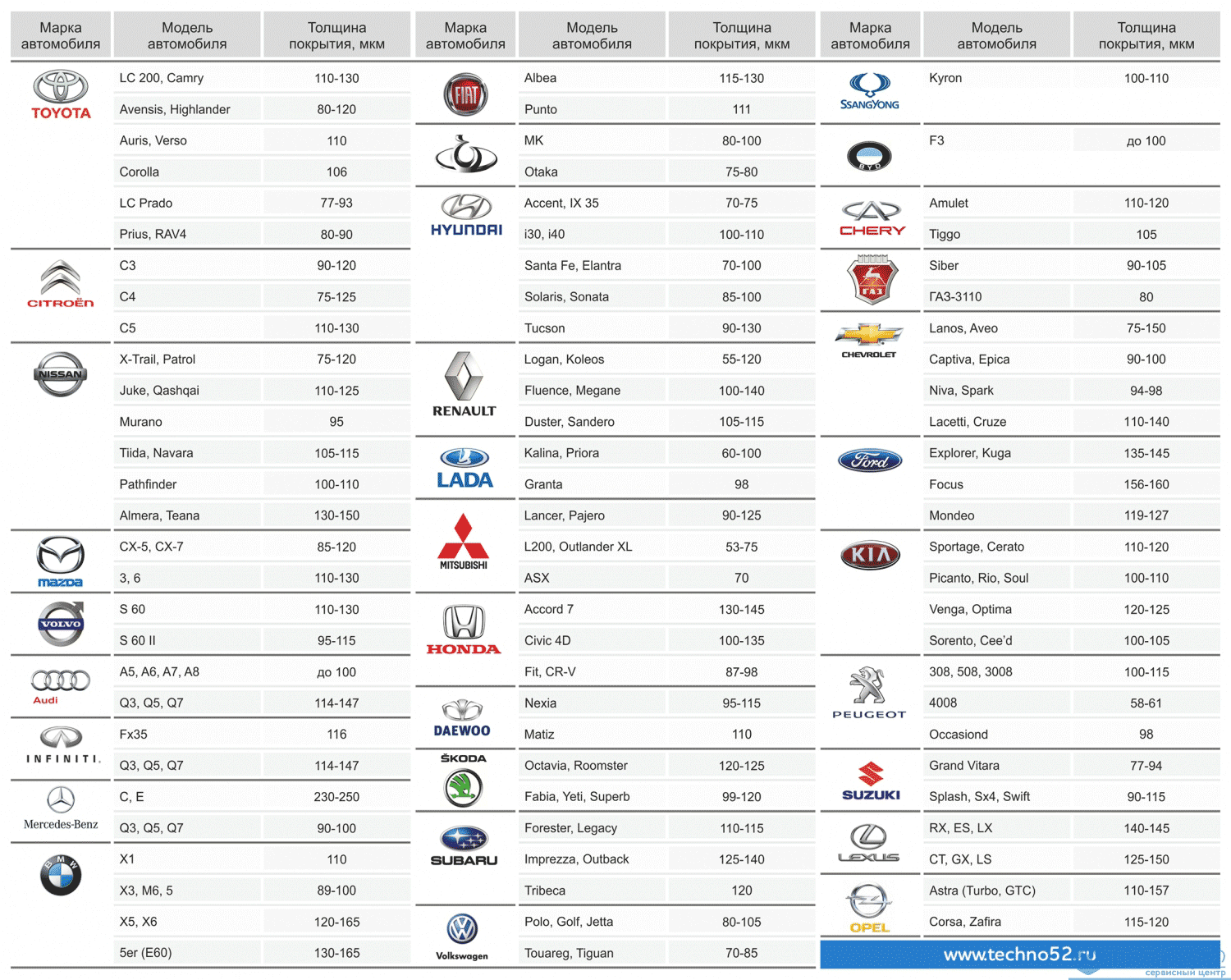

В сети есть сравнительные таблицы нормальной толщины покрытия для разных автомобилей
ДВС и электромотор
Главное различие между электромоторами и двигателями внутреннего сгорания в характеристике тяги. Этой характеристикой описывается, как изменяются мощность и вращательный момент в зависимости от оборотов. В случае с электромоторами вращательный момент доступен сразу же, а по мере того, как обороты будут вырастать, момент будет падать.
Данная характеристика больше подходит для автомобиля – в момент начала движения и при разгоне, когда нужно прилагать массу усилий на преодоление инерции, лучше иметь большой вращательный момент. Чтобы далее двигаться равномерно, требуется приложить значительно меньшие усилия. Мощность электромоторов в любом диапазоне оборотов ротора близка к максимуму, и на любых режимах она реализуется и используется практически полностью. Поэтому электродвигатели более подходят для использования в качестве силовой установки автомобиля. В ДВС все немного иначе. Когда обороты коленчатого вала низкие, мощность также низкая. Вращательный момент практически не меняется.
Если вырастет сопротивление для движения и обороты станут снижаться, то электрический мотор повысит вращательный момент. В случае с ДВС момент увеличится только совсем немного, а затем снизится.
Тяговая характеристика двигателя внутреннего сгорания считается полностью неудовлетворительной. Но даже сейчас в плане экономичности, габаритных размеров, а также других качеств значительно они превосходят современные электрические силовые агрегаты. Исходя из этих соображений инженеры приняли недостаток ДВС и для решения этой проблемы создали коробку передач. Назначение ее – изменять передаточное отношение между коленвалом и ведущей парой колес. В результате максимальный крутящий момент доступен в узком диапазоне оптимальных оборотов, но на разных передачах. Так двигатель работает более эффективно.
Подводим итоги
Если вы хотите посмотреть таблицу, воспользуйтесь данными в этой публикации. Вы можете и без просмотра оригинальной информации по машине определить покрашенные места. Толщина ЛКП автомобиля будет неравномерной, часто визуально можно определить места, где производилась покраска. Но иногда эта задача будет достаточно сложной. Придется проводить более детальный анализ на СТО, заплатив деньги за диагностику. Покупать машину без проверки краски сегодня опасно, так как можно приобрести не слишком качественный вариант.
На автомобильном рынке каждый второй автомобиль проходил через процедуру окраски после покупки. И определение этого факта позволит вам сбросить со стоимости подержанной машины несколько сотен долларов. Так что подготовка к исследованию кузова может сполна окупиться. Если же вы не найдете никаких признаков ремонта, то такую машину можно смело покупать и наслаждаться ее эксплуатацией. Скорее всего, перед вами действительно небитое авто, которое сегодня найти достаточно сложно. Используйте представленную информацию и выбирайте машину для покупки по важным критериям.
