Камера заднего вида на астер: самостоятельная установка

Монтаж камеры к китайской магнитоле осуществляется поэтапно.

Найдите видоискатель для наблюдения — в современных автомобилях он есть, просто выньте штекер.
Если таковой отсутствует, высверлите его.
Установите видоискатель, закрепив его с помощью клея.
Проложите жгут проводов от устройства к багажному отделению.
Проложите черный кабель к шасси автомобиля с помощью винта.
Подключите красный провод (плюс) от кабеля заднего фонаря.
Подключите желтый кабель к камере.
При подключении устройства используйте предохранитель.
Затем, когда вы закончите с камерой, проведите провода из багажного отделения в салон с помощью клейкой ленты. Убедитесь, что желтый шнур не проходит под крепежными элементами. Следуйте схеме, тогда вы не ошибетесь. Для подключения камеры к радиоприемнику вам понадобится около 3-5 метров провода.

Остается только провести тест. Вставьте аккумулятор и заведите автомобиль. Переключите автомобиль на заднюю передачу, и на радиоприемнике должно появиться изображение. Если изображение отсутствует, зайдите в настройки и настройте раздел «Камера».

мониторов зеркала заднего вида автомобиля с резервными камерами

Система бокового обзора зеркала заднего вида
> Легко установить
> Без бурения
> Ночное видение HD
> Широкоугольный
> HD камера
> Высокая водонепроницаемость
Ek-043LA
4. Монитор зеркала заднего вида зеркала заднего вида автомобиля 3 дюймов, эк-043ЛА
> Размер экрана: 4,3 дюйма
> Экран дисплея: TFT-LCD
> Разрешение: 480 (В) X 272 (В) (4,3 дюйма)
> Рабочее напряжение: 12 В постоянного тока
> Три видеовхода: два видеовхода RCA
> Один вход HDMI (провод обратного триггера)
> Сигнальная система: PAL / Auto / NSTC
FK-073A
7.Зеркало заднего вида с ЖК-экраном, 2 дюйма, с резервной камерой, MK-072LA
> Дисплей резервной камеры
> Два видеовхода
> Стекло толщиной 4,0 мм
> Автоматическая регулировка яркости
> 7,3-дюймовый экран сверхвысокой яркости
> Регулируемая направляющая линия (опция)
> Зеркальная ссылка (опция)
> Запись в формате Full HD (опция)
4. 3-дюймовый монитор зеркала заднего вида DK-043LA / B
> 4,3-дюймовый TFT-ЖК-экран > Разрешение: 480 (В) * RGB * 272 (В) > Видеовход: AV1 на VCD / DVD (по умолчанию), AV2 на резервную камеру > Источник питания: DC12V > Сенсорный Управление экранной кнопкой > Автоматически переключаться на систему заднего вида при движении задним ходом
4.3-дюймовый монитор зеркала заднего вида, BK-043LA / B
> 4,3-дюймовый ЖК-экран TFT > Разрешение дисплея: 480 (H) * RGB * 272 (V) > Видеовход: AV1 на VCD / DVD (по умолчанию), AV2 на резервную камеру > Источник питания: DC12V > Сенсорный Управление экранной кнопкой > Автоматическое переключение на систему заднего вида при движении задним ходом
4.Монитор зеркала заднего вида зеркала заднего вида автомобиля 3 дюймов, АК-043ЛА
> Зеркало заднего вида с диагональю 4,3 дюйма и камерой заднего вида > Автоматическая регулировка яркости > Использует существующее крепление для зеркала в большинстве автомобилей Дополнительная функция: > Компас, автоматическое затемнение, температура
3.5-дюймовый зеркальный монитор заднего вида специально для Toyota, AK-035LA01
> Зеркало заднего вида автомобиля Toyota > ЖК-дисплей 3,5 дюйма > 2 видеовхода для нескольких камер > Автоматическая регулировка яркости Дополнительная функция: > Компас, температура, автоматическое затемнение
3.5-дюймовый зеркальный монитор заднего вида специально для Honda, AK-035LA02
> Зеркало заднего вида Honda 3,5 дюйма > Автоматическая активация при выборе задней передачи > 2 видеовхода для нескольких камер > Автоматическая регулировка яркости опция функция
Компас, температура, автоматическое затемнение
AK-035LA03
3.5-дюймовый зеркальный монитор заднего вида для Audi, AK-035LA03
> Автомобильное зеркало заднего вида, монитор > 3,5-дюймовый ЖК-дисплей высокого разрешения > Автоматическая регулировка яркости > 2 видеовхода для нескольких камер Дополнительная функция > Компас, автоматическое затемнение, температура, датчик парковки

Самостоятельный монтаж

Виды камер заднего вида для автомобилей

Камеры можно подразделить на виды и типы по способу установки, по способу вывода на экран, по ценовой категории, по рейтингу и спросу.

Классификация камер по рейтингу и спросу:

Sony (Сони). Проводные камеры Сони заднего вида от 2 до 5 тысяч рублей. Беспроводные стоят от 20 000 рублей.
MyDean (Май Дин).
MyDean VCM-300C. Купить можно за 2600 р.
MyDean VCM-381C. Приобрести можно за 2700 р.
MyDean VCM-363C. Цена около 3000 руб.
MyDean VCM-424C. Цена около 4300 руб.
Intro (Интро).
Intro VDC — 084.
Intro VDC — 103.
Avis (Авис). Особенно подходит для грузовых машин и автобусов.
Pleervox (Плирвокс). Стоимость около 10 000 рублей.
Каркам. Цена в районе 10 000 рублей.

Приобрести камеру можно как отдельно, так и в комплекте со всем не обходимым (провода, разъемы, экран). Если взять отдельную камеру, придется ее выводить на экран магнитолы, если она поддерживает вывод видео изображений или еще докупить отдельный экран.

Модернизация фонарей заднего хода на Рено Дастер

Практически все владельцы Рено Дастер жалуются на недостаточное освещение при движении задним ходом. Фактически фонарь заднего хода только один – по диагонали от водителя. Каждый по-разному выходит из этой ситуации – кто-то включает аварийную сигнализацию, а кто-то включает мозги и пытается исправить этот дефект. О некоторых таких решениях пойдет речь в этой статье.

В первом случае идея пришла исходя из решений, примененных на Ренж Ровер. Делалось для Крайслера, имеющего те же проблемы, что и на Дастере.

Здесь фонари интегрированы, но почему бы не сделать рамку заднего номера с фонарями? Для этого были приобретены подфарники от ВАЗ-2111, шесть светодиодов по 1Вт, платы на алюминиевой основе, драйверы и термопасту.

Для крепления фонарей к рамке номера использовалась обычная оцинкованная сталь. Дальнейший процесс легко отследить по фото.

Другой вариант исходит от «кулибина» Кубика. Он предложил в задние катафоты вставить ЛЕД-подсветку. Для этого нужно снять катафоты и сделать ножовкой по металлу разрез по торцу с трех сторон.

Дальше применяется светодиодная лента (два ряда по 6 диодов на катафот), паяльник и руки.

Провода выводятся через отверстие в корпусе катафота, и подключаются к штатному фонарю заднего хода (провода серый и черный). Рассеиватель и корпус катафота склеиваются клеем «Секунда» на четыре-пять точек, оставшиеся щели замазать герметиком и высушить. Поставить на место катафот.

В результате получается что-то вроде этого:

Единственным недостатком является красный цвет, но, думается, если подойти к делу творчески, то найти белый (прозрачный) отражатель труда не составит.

Некоторые автомобилисты не мудрствуя лукаво используют обычные противотуманки, примерно так, как на фото.

Еще об одном способе – а именно, об установке инфракрасной камеры заднего вида, будет рассказано в другой статье.

Схемы подключения камеры заднего вида к автомагнитоле и монитору

Существует два основных варианта подключения камеры к автомобильному радиоприемнику. Первый — это использование отдельного кабеля возбуждения. Этот кабель может иметь маркировку «реверс» или «парковка» на схеме и на корпусе автомобильного радиоприемника.

На рисунке выше показана схема подключения для этого типа соединения. На контакт P3 подается +12 В от заднего фонаря автомобиля. Основной источник питания в этом случае может подаваться из той же точки или отдельно от бортовой сети.

Если автомобильное радио не рассчитано на использование отдельного сигнала возбуждения (или парковки), активация просто происходит при появлении видеосигнала на входе. В этом случае питание берется от заднего фонаря.

Камера подключается аналогично монитору. Есть одно существенное отличие. В некоторых автомобилях необходимо войти в инженерное меню радиоприемника и выбрать соответствующий режим активации.

Камера заднего вида Renault Duster (Рено Дастер)

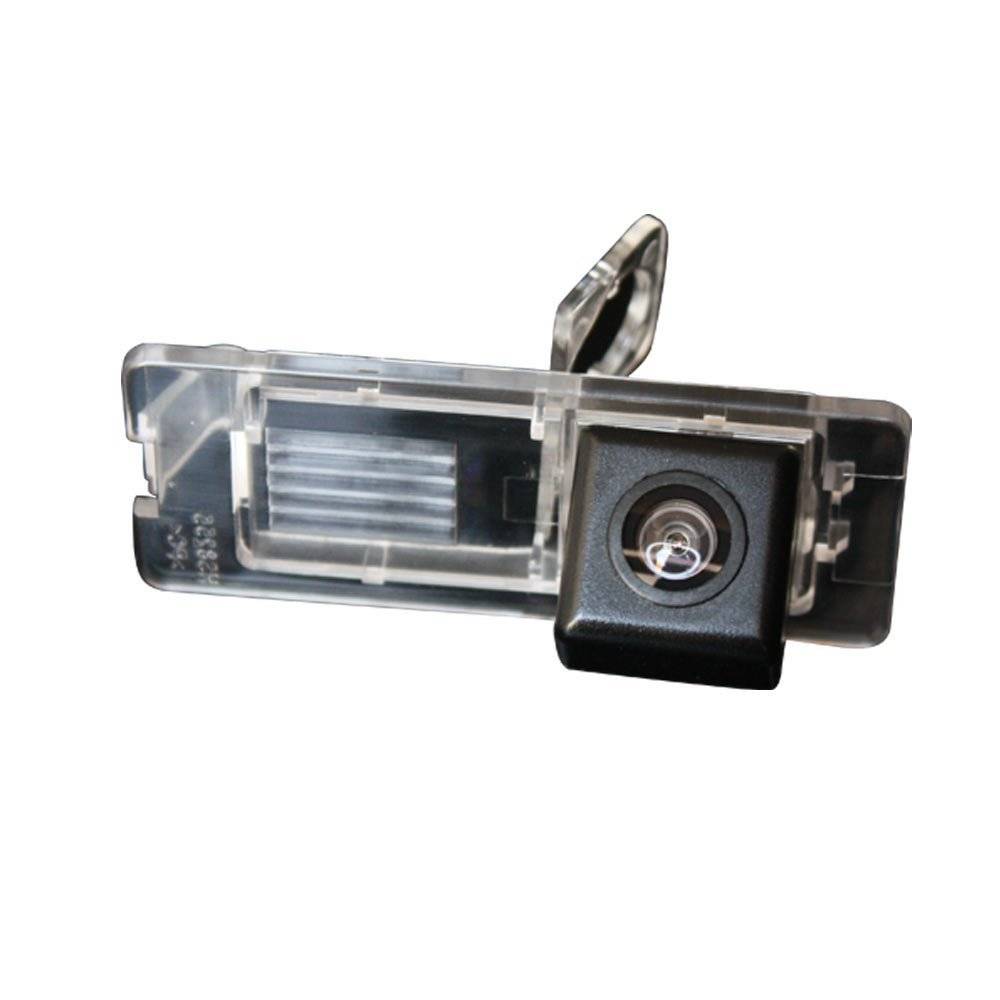

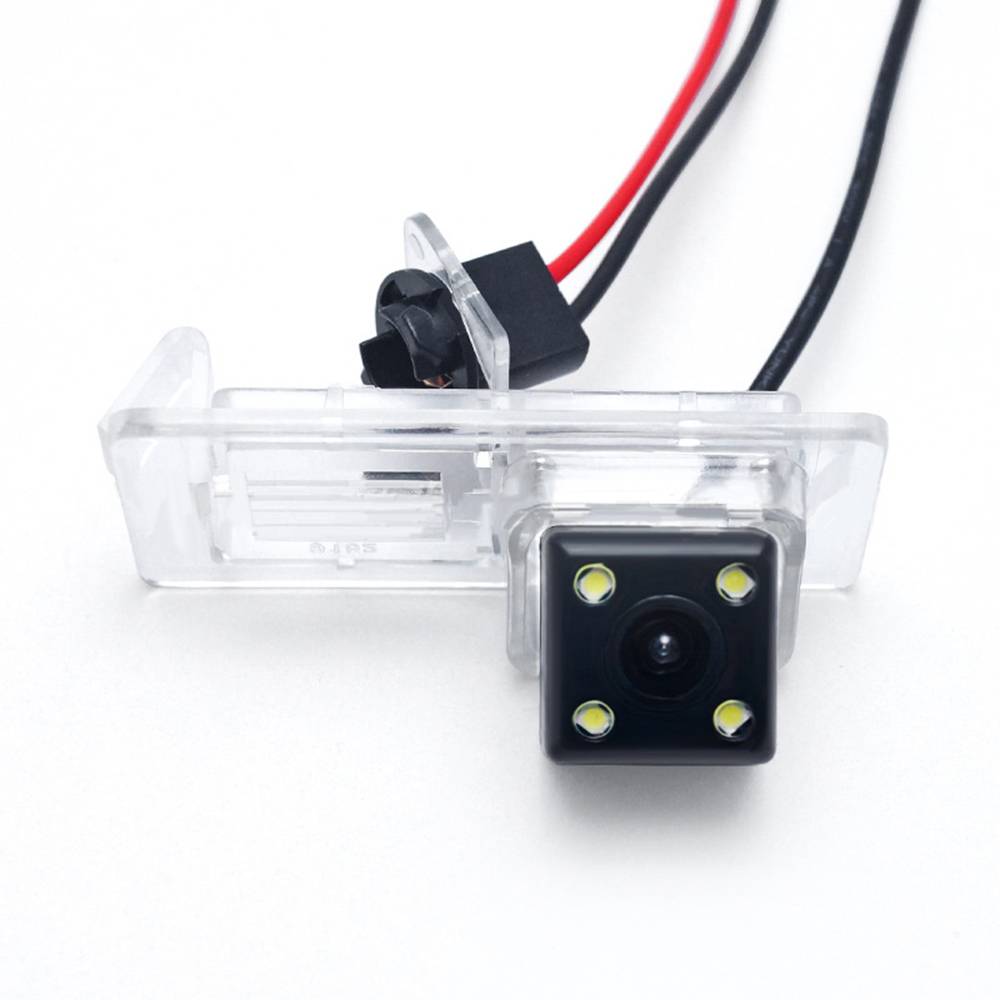

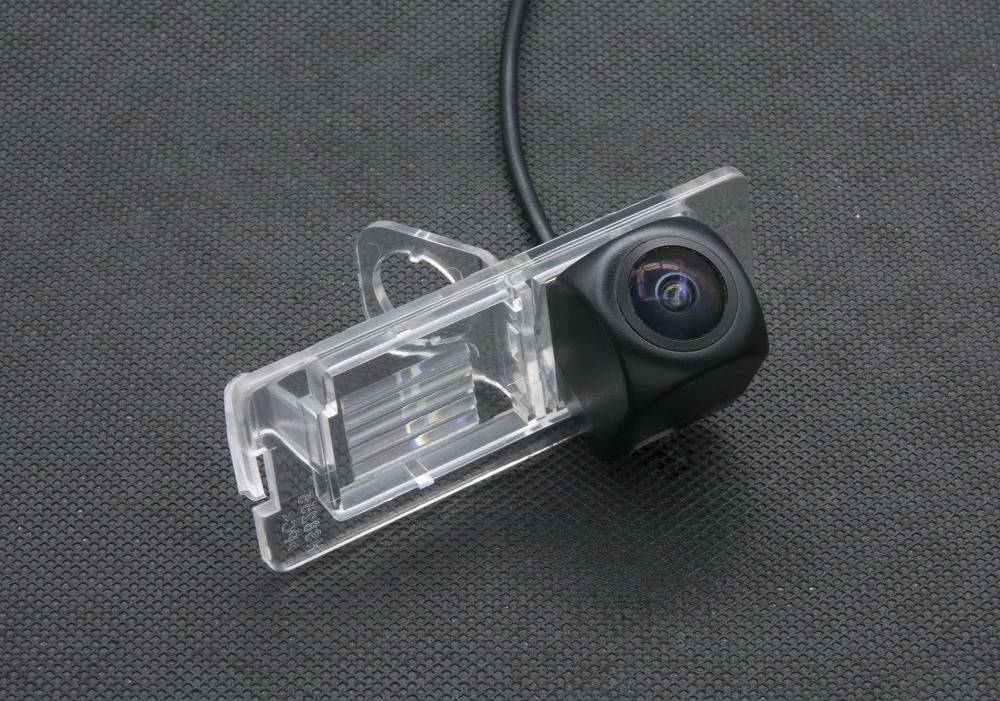

Камера заднего вида для Renault Duster (Рено Дастер) устанавливается вместо штатного плафона освещения номерного знака. Камера имеет широкоугольный объектив (170 градусов), который обеспечивает максимальный угол обзора. Высококачественная CCD матрица обеспечивает хорошее качество изображения даже в пасмурную погоду или ночью. Парковочные линии позволят припарковаться даже в самом маленьком закутке и станут незаменимым помощником как для новичков, так и для опытных водителей. Камера станет отличной заменой традиционному парктронику или станет хорошим дополнением к нему. Она позволит избежать повреждения вашего или чужого автомобиля, наезда на детей или животных, а также наезда на другие препятствия. Парковочная камера устанавливается в штатное место подсветки номера Рено Дастер, дополнительных отверстий сверлить не требуется. Гарантия на камеру составляет 1 год, и она может быть установлена на новые гарантийные автомобили, так как имеет необходимые сертификаты. Изображение можно выводить на любой монитор, штатный или дополнительный.

Технические характеристики камер

Светочувствительная матрица	Цветная CCD
Влагозащита и защита от пыли	IP 67
Видеосистема	NTSC
Разрешение	720 ТВЛ
Угол обзора	170
Мин. освещенность	0,01 лк
Напряжение питания	12В
Диапазон рабочих температур	-30C до +70C
Производитель	ParkCam
Парковочные линии	есть
