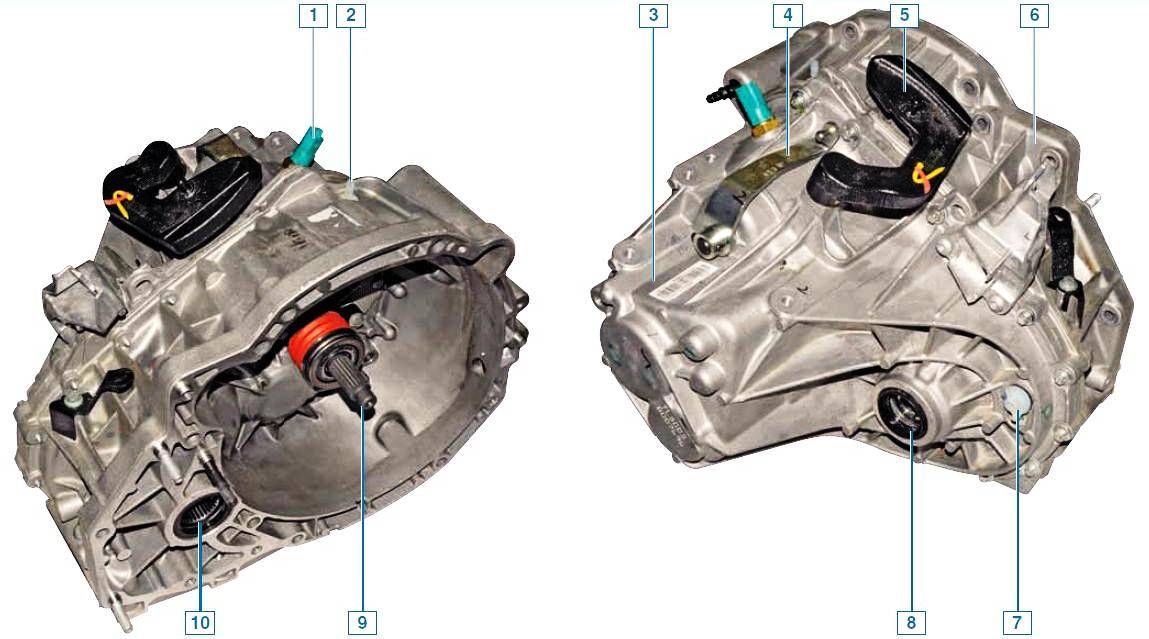

Устройство МКПП Renault Duster с 2010 г.в.

Меняем масло в КПП Рено Дастер

Существует несколько признаков того, что нужно менять смазывающую жидкость в коробке переключения передач. Но далеко не все они позволяют диагностировать необходимость замены масла в АКПП. Согласно международным стандартам, смазка меняется каждые 50-60 тысяч километров вместе с фильтром. И после такого пробега автовладельцы обращаются на СТО, где им предлагают пройти процедуру по замене смазывающей жидкости.

При этом предлагаемые услуги условно разделяются на полную и частичную замену. Под полной сменой подразумевается полное удаление отработанного масла, промывка двигателя и заливка нового. Более простой процесс – частичная замена жидкости.

Она не требует промывки, старое масло смешивается с новым, но при этом работа АКПП становиться заметно более плавной. В некоторых случаях именно ей отдают предпочтение, поскольку после полной замены возможны проблемы с правильной работой АКПП.

Проблема может возникнуть в результате воздействия средств для промывки коробки передач. Если автомобиль прошел более 100 тысяч километров на одном масле, то внутри нее обязательно будут образовываться отложения, которые при очистке могут забить масляные каналы. В результате коробка может перегреться и выйти из строя.

Поэтому, если есть необходимость в максимальной смене, то лучше произвести несколько частичных замен каждые 300 километров. Это не даст такую эффективность как полная замена масла в трансмиссии Рено Дастер 4х4, позволяя убрать только до 75% старого масла.

В МКПП, в отличие от автоматической коробки рекомендуется полная замена масла.

Производитель дает гарантию на весь срок эксплуатации АКПП при замене согласно регламенту – каждые 50-60 тыс. километров. На практике, в большинстве случаев это позволяет увеличить ресурс на 150-200%. Для проведения работ лучше обращаться в специализированный СТО, в котором есть необходимое оборудование.

Замена масла в МКПП Рено Дастер

Чтобы поменять смазку в механической коробке потребуется подъёмник или смотровая яма и нехитрый набор инструментов:

1. Шприц для заливки
2. Емкость для отработки
3. Четырехгранник
4. Масло 3 литра.

Чтобы поменять масло в кпп рено дастер 4х4 необходимо выполнить несколько простых шагов:

1. Установить автомобиль на смотровую площадку и снять защиту двигателя
2. Выкрутить пробку для контроля уровня

Выкрутить сливную пробку

Подставить емкость для слива отработки и дождаться, пока оно полностью не вытечет.

Залить новое масло в отверстие для проверки уровня. Нормальный уровень – по нижнюю отметку отверстия.

После этого пробка закручивается

Необходимо тщательно осмотреть пробку и при необходимости заменить уплотнительное кольцо или деталь в сборе.

После проведения работ необходимо произвести проверку коробки через 70-100 километров пробега. При наличии подтеков необходимо устранить проблему.

Почему возникает необходимость смены

Масло в трансмиссию рено дастер 4х4, как и любое другое – является сложным продуктом, состоящим из большого количества присадок, позволяющих добиться морозостойкости, хороших смазывающих характеристик и прочее. Но при этом под воздействием больших нагрузок возникает перегрев и износ деталей. Это приводит к разделению смазки на фракции и выпадению осадка.

Поэтому при любых работах, таких как смена сальника или привода лучше произвести полную замену. Для этого понадобиться 3 литра с вязкостью 75W-80. Трансмиссия Рено Дастер использует для смазки разные типы продукции. Для редуктора и раздатки необходимо использовать 80W-90.

Меняем масло в КПП Рено Дастер Ссылка на основную публикацию

Редуктор

Теперь поговорим об устройстве заднего углового редуктора Дастер. Он крепится к подрамнику задней подвески.Внутри установлены главная передача и дифференциал, а также электромагнитная дисковая муфта. В редукторе Duster главная передача имеет криволинейные (гипоидные) зубья.

На фланце корпуса дифференциала установлена вторая шестерня (ведомая). Сам же дифференциал служит для передачи крутящего момента на элементы привода колёс задней оси. При этом полный привод Рено Дастер устроен так, что колёса могут крутиться с разной скоростью относительно друг друга. Коробка дифференциала также установлена на подшипниках, внутри неё работают попарно сателлиты и шестерни.

Поломки, замена концевика педали сцепления

Обновления сенсора сцепления требуется чрезвычайно редко из-за простоты и основательности конструкции. Устройство редко ломается — там по большому счету нечему выходить из строя. Наиболее распространенная неполадка — износ корпуса, контактирующих элементов, крепления от старости, трения.

Однако поломки детектора позиции педали сцепления — явление хоть и редкое, но обычное и регулярное. Не нужно также забывать, что они могут быть причинены не самим изделием, а его неправильном монтажом, отходом контактов.

Признаки поломки, диагностика

О выходе из строя сенсора сцепления сигнализируют такие симптомы:

• дергание ТС при смене передач;
• колебание, понижение/повышение оборотов при не задействованном сцеплении;
• если подключить к ЭБУ контроллер для проверок ошибок, то он покажет код 0803 (чаще всего, могут быть и иные комбинации);
• на приборном табло в салоне автомобиля загорится «Check Engine».

Варианты поломок, при которых появляются коды ошибок для выключателей сцепления:

• внутренняя поломка сенсора;
• на детекторе, его проводке оборвана цепь, возникает короткое замыкание;
• педаль располагается недостаточно или чрезмерно высоко.

«Check Engine» также высвечивается:

• при не поступлении в ЭБУ импульса на протяжении 2 сек., когда автомобиль трогается;
• если сигнал отсутствовал при 4 переключениях на ходу.

В разных ТС коды могут отличаться, например, в Volkswagen Passat 1.8 турбо — «17947». Тут надо смотреть техдокументы с расшифровкой или использовать специальные продвинутые диагностические приборы, выдающие объяснение ошибок:

Ремонт и установка

Целесообразно чинить датчик на педали сцепления только при простых механических поломках наподобие закисания или отделения контактов. Это наиболее частые неполадки данного прибора. Выход простой: снятие и зачистка или припаивание/замена проводков. Внутренние поломки устранять нецелесообразно, выгоднее не тратить время, усилия и купить новое изделие, его цена небольшая — 300–700 руб. Но даже если удастся разобрать прибор, починить его и собрать, то может произойти раскалибровка, которую удалить сложно.

Обязательно надо осмотреть механизм и удостовериться, что толкатель педали жмет на концевик, так как последний может быть исправным, а проблема заключаться лишь в неправильном положении. Это же касается и соединения «фишки», разъемов.

На «механике» замена выключателя сцепления элементарная: внизу возле самой педали отсоединяют разъем с небольшой пластиковой фишкой (может потребоваться подвинуть его из гнезда плоской отверткой или подобным) и вынимают сенсор. Найти детектор не составит труда: часто его цвет выделяется, иногда он может быть черный, но внешний вид узнаваем — пластиковая маленькая продолговатая «фишка». Для процедуры понадобятся отвертки и фонарик.

Порядок замены на МКПП:

• Сдвигаем назад переднее кресло.
• Открываем капот, снимаем клеммы в АКБ, что исключит КЗ.
• Надо залезть под руль.
• Отверткой отвинчиваем болтики крепления платы от кронштейна.
• Защелка с другого конца колодки снимается, достаем ее держатель.
• Производим дефектовку (осмотр) пружинной части, крепления платы. Если все хорошо, помещаем в него колодку нового изделия, осуществляем сборку в обратном порядке.

После установки надо проверить, не задевает ли механизм педали провод, а также удостовериться, что выключатель срабатывает, издавая щелчки.

В статье мы рассмотрели датчик на МКПП, где сцепление управляется педалью соединяющей/разъединяющей коробку и мотор, все завязано на простой и понятной механике, поэтому процедура замены проще. С роботизированными системами (АКПП), гидромеханическими КПП и вариаторами сложнее: там нет педали сцепления, его роль выполняет особый механизм, есть специальный селектор. Механическая часть процедуры снятия и установки там также проста — селектор просто снимается с крепления, но сложность состоит в том, что потребуется последующая его настройка.

Снятие

Установите автомобиль на двухстоечный подъемник.

Снимите:

• аккумуляторную батарею,
• поддон аккумуляторной батареи,
• гайку (1) крепления «массовой» шины,
• ЭБУ системы впрыска,
• крепления жгута проводов к кронштейну ЭБУ системы впрыска.
• Отведите в сторону жгут проводов двигателя.

Отсоедините:

• колодку проводов с блока пред- и послепускового подогрева (2),
• разъем датчика скорости автомобиля.

Снимите:

• защитную крышку датчика скорости движения автомобиля,
• гайки крепления расширительного бачка.

Отсоедините расширительный бачок от кронштейна.

Снимите:

• фиксатор (3) воздуховода между турбокомпрессором и воздушным охладителем,
• гайка крепления воздухопровода (4) на коробке передач,
• хомут воздухопровода воздушного охладителя,
• воздуховод между турбокомпрессором и воздушным охладителем.

Отверните детали крепления жгута проводов на коробке передач.

Отведите в сторону жгут проводов двигателя от коробки передач.

Снимите:

• датчик положения коленчатого вала двигателя,
• передние колеса.

Отсоедините:

• тросы выбора и переключения передач от коробки передач в точке (7),
• стопоры оболочек тросов выбора и переключения передач на коробке передач, нажав в (8).

Нажмите на фиксатор (9) и отсоедините трубопровод гидропривода сцепления от рабочего цилиндра сцепления.

Внимание! Не тяните за фиксатор. При любом ошибочном действии необходимо заменить трубопровод

Слейте тормозную жидкость в емкость.

Установите на отверстия заглушки.

Снимите защиту поддона картера двигателя.

Слейте масло из коробки передач.

Снимите передний бампер.

Работы, производимые с левой стороны автомобиля

Снимите левый передний боковой грязезащитный щиток.

Отсоедините приводной вал левого переднего колеса от коробки передач.

Отсоедините колодку проводов (10) от выключателя света заднего хода.

Отверните болты крепления (11) «массовых» шин на коробке передач.

Снимите:

• болт (12) крепления трубопровода гидроусилителя рулевого управления к коробке передач,
• болт ({13) крепления трубопровода гидроусилителя рулевого управления к опоре маятниковой подвески коробки передач,
• болт (14) крепления трубопровода гидроусилителя рулевого управления к подрамнику.

Работы, производимые с правой стороны автомобиля

Снимите правый передний подкрылок.

Отсоедините приводной вал правого переднего колеса от коробки передач.

Выверните болты крепления рулевого механизма на подрамнике.

Закрепите рулевой механизм на кузове.

Снимите:

• нижнюю реактивную тягу,
• передний подрамник,
• стартер.

Снимите болт крепления (15) с нижнего подкоса каталитического нейтрализатора.

Ослабьте затяжку:

• гайки (16) крепления нижнего подкоса каталитического нейтрализатора,
• болта крепления (17) нижнего подкоса каталитического нейтрализатора.

Снимите нижний подкос каталитического нейтрализатора.

Установите приспособление для поддержания двигателя (Mot. 1453) со страховочным ремнем и используйте в качестве точки крепления подъемную проушину со стороны маховика.

Снимите:

• гайку крепления (18) опоры маятниковой подвески к резиновой подушке,
• болты (19) крепления опоры маятниковой подвески коробки передач,
• опору маятниковой подвески (20) коробки передач,
• верхние болты крепления коробки передач.

Установите гидравлический домкрат под коробку передач.

Снимите:

• нижние болты крепления коробки передач (21),
• гайки шпилек крепления (22) коробки передач к двигателю,
• коробку передач.

Выбираем масло для МКПП Renault Duster

Компания Renault, как и другие автопроизводители, дает своим клиентам указания по поводу выбора подходящего масла

Так, сначала принято обращать внимание на вязкостные характеристики. Для Renault Duster актуальна маркировка 75W-80

Таким параметром обладает оригинальное масло Elf Tranself или Elf Tranself NFJ. Это означает, что если выбор пал на масло-аналог, в таком случае надо исходить именно из параметров оригинального продукта. Среди самых распространенных аналогов есть следующие бренды – Кастрол, Мобил, Elf, Kixx, Valvoline, Роснефть, Лукойл и другие.

Вид масла – еще один немаловажный параметр. Для «Дастера» предусмотрены масла синтетического и полусинтетического типов, тогда как «минералку» заливать строго не рекомендуется. Первые два вида лучше подходят для современных условий, дольше служат, в том числе и при больших температурных перепадах. Полусинтетическое масло можно предпочесть, если не хватает финансов на дорогую и качественную синтетику.

Снятие и установка МКПП Рено Дастер

После этого отщелкиваете нижнюю рамку с чехлом от консоли и снимаете с рычага саму пластиковую втулку с надетым на нее чехлом. Чехол крепится на втулке в специальной канавке и затянут пластиковой стяжкой. Перекусываем стяжку и как снять коробку на рено дастер чехол. Для правильной его установки… …отводим запорную втулку наконечника троса от зубчатого фиксатора, сжав при этом пружину.

Сдвигаем зубчатый фиксатор, как показано на фото. В этом положении фиксатора зубчатый конец троса может перемещаться внутри наконечника, тем самым изменяется длина троса. Надеваем пластмассовую головку наконечника троса на шаровой палец рычага выбора коробки передач и нажимаем на фиксатор как показано на фотопосле чего запираем фиксатор втулкой.

Вынимаем датчик положения коленчатого вала из отверстия в картере коробки передач. Выводим пластмассовый наконечник шланга сапуна из держателя… …и снимаем шланг сапуна с пластмассовой втулки.

Тем же инструментом отворачиваем болт крепления другого держателя трубки стрелкой показана резьбовая часть болта. Подставляем регулируемые упоры под поддон картера двигателя и под картер коробки передач, подложив предварительно отрезки досок. Тем как снять коробку на рено дастер инструментом отворачиваем передний верхний болт крепления коробки передач к блоку цилиндров двигателя. Тем же инструментом отворачиваем болт крепления коробки передач к поддону картера двигателя с передней стороны двигателя.

Отворачиваем гайку шпильки крепления левой опоры силового агрегата к кронштейну коробки передач. Приспускаем силовой агрегат на регулируемом упоре так, чтобы шпилька кронштейна коробки передач вышла из отверстия подушки опоры.

Отводим коробку передач от двигателя, выводя первичный вал из ступицы ведомого диска сцепления, и снимаем коробку передач.

Замена МКПП на Renault Duster

Устанавливая коробку передач на двигатель, необходимо направить первичный вал так, чтобы шлицы вала вошли в зацепление со шлицами ведомого диска сцепления. Поворачиваем коробку передач так… …чтобы шпилька картера сцепления… …и шпилька блока цилиндров двигателя… …вошли в соответствующие отверстия картера и блока.

После этого досылаем коробку передач по посадочным втулкам до упора в блок цилиндров двигателя. Убедившись, что коробка передач установлена правильно, заворачиваем болты и гайки крепления коробки передач предписанным моментом.

При установке кронштейна крепления выпускного коллектора сначала наживляем два болта крепления кронштейна к картеру коробки передач и два болта — к выпускному коллектору. После того, как болты будут наживлены, необходимо проверить, чтобы кронштейн находился в свободном состоянии.

После этого можно постепенно, шаг за шагом, попеременно заворачивать болты крепления, одновременно проверяя, чтобы не было какого-либо перекоса кронштейна. Дальнейшие операции по сборке проводим в обратной последовательности. Заливаем масло в коробку передач.

Снятие коробки передач Renault Duster. Снятие акпп рено дастер

Решил менять хотелось комфорта. В общем получилось легче и быстрее чем я менял на Приоре, из-за большего места и легкости доступа к любому болтику.

Я уложился за 6 часов. Снимите левый брызговик двигателя см. Снимите аккумуляторную батарею. Снимите глушитель шума впуска см.

Снимите приводы передних колес см. На полноприводном автомобиле отсоедините от фланца выходного вала раздаточной коробки передний шарнир карданной передачи см. Выверните два болта крепления раздаточной коробки к масляному картеру двигателя. Нажмите на фиксатор колодки жгута проводов датчика скорости.

голоса

Рейтинг статьи

Проверяем объем и состояние масла

Чтобы выполнить замер уровня оставшейся жидкости, понадобится вытащить мерный щуп из специального отверстия, расположенного в подкапотном пространстве. На щупе есть две метки, указывающие на уровень масла в данный момент. Если масла недостаточно, тогда оно будет ниже метки Min. В данном случае масло доливают – до тех пор, пока оно не займет позицию между метками Max и Min. Ни в коем случае нельзя переливать масло, иначе придется лишний раз лезть под машину и сливать жидкость. И все же, рано или поздно это придется сделать – например, при большом пробеге.

При большом пробеге, либо при затягивании с заменой, масло засоряется металлической стружкой, сажей и грязью, которая попадает внутрь через забитый масляный фильтр. Помимо загрязненности, есть еще два признака, указывающие на негодность масла – это специфический запах горелого, а также помутнение и потемнение масла. Все это однозначно указывает на необходимость замены. Российские владельцы «Дастеров» предпочитают выполнять эту процедуру каждые 40-50 тысяч километров, то есть в два раза чаще заводского регламента.

Инструменты для замены сцепления

Ремонт узла на Рено Дастер предполагает демонтаж КПП и вывешивание мотора (одна из подушек-опор находится под КПП). Если замена сцепления или ремонт узла делается самостоятельно — необходимы смотровая яма или двухопорный подъемник (для доступа к силовому агрегату и КПП), лебедка или домкрат (для поднятия, поддомкрачивания двигателя). Для защиты полуосей от попадания грязи, пыли, влаги используют специальные втулки. Также применяют защитные чехлы для пыльников шаровой опоры. Из инструмента необходимы:

• накидные, рожковые ключи, головки разных размеров;
• отвертки;
• центрирующая оправка.

Как работает полный привод на Рено Дастер?

Кроссоверы — это относительно новый класс, который за последние лет 10 стал невероятно популярным во многих странах. Не обошел сей успех и Россию — согласно статистике, кроссоверы у нас стали популярнее седанов C-класса, хотя еще 5 лет назад такое даже представить было сложно. Собственно, успех закономерный: за сравнительно небольшие деньги можно приобрести удобный и функциональный автомобиль с большим просветом, на котором удобно передвигаться как по городу («высоко сижу, далеко гляжу»), так и за городом, особенно если имеется дача или загородный дом.

Первые кроссоверы в большинстве своем имели полный привод. И только американцам предлагали кроссоверы с приводом на одну ось. В нашей стране первое время такие автомобили почти не предлагали — ну зачем нашему человеку «джип» без полного привода? Сегодня все поменялось и подавляющее большинство «паркетников» продается с приводом только на одну ось, поскольку это дешевле, да и полный привод для езды по городу требуется редко.

Renault Duster предлагается у нас с двумя типами привода: только на переднюю ось и на все четыре колеса. Стоит ли покупать полноприводную версию, решать только вам. Но если у вас есть жилье за городом, где нет асфальтовых дорог, то, скорее всего, вам стоит выбрать именно полноприводную версию.

Как устроен полный привод?

На Renault Duster используется полноприводная трансмиссия, аналогичная той, что можно встретить на таких автомобилях, как Nissan X-trail и Qashqai (обе компании входят в один концерн).

Для управления режимов трансмиссией используется специальный переключатель, который можно найти на передней панели. Всего используется три режима:

2WD

AUTO

LOCK

Режим 2WD подразумевает езду только на переднем приводе, при этом карданный вал, который должен передавать крутящий момент к заднему редуктору, вращается вхолостую. Это наиболее оптимальный режим для движения по дорогам.

В режиме AUTO ведущими по прежнему остаются передние колеса, однако в этом случае электроника сама решает, когда можно подключать заднюю ось. Например, электромагнитная муфта может срабатывать в том случае, если ведущие колеса начинают проскальзывать. Крутящий момент может распределяться от соотношения 100:0 до 50:50 от передней оси к задней. Этот режим часто используют, например, на заснеженных загородных трассах.

Переведя шайбу-переключатель в режим LOCK, водитель полностью замыкает муфту и теперь полный привод подключен всегда. Правда, работает он только на скорости до 40 км в час, после чего автоматически переходит в режим AUTO. Сделано это не просто так, а для того, что бы трансмиссия не перегревалась, поскольку перегрев может привести к ее поломке. Режим обычно используется для езды по песку, грязи или снегу на небольшой скорости.

В принципе, ничего сложного — схожая в работе система имеется на многих полноприводных автомобилях. Renault Duster AWD (4×4) предлагается как с автоматической коробкой передач, так и механической, причем последняя исключительно шестиступенчатая (для версии 4×2 также предлагается 5-ступенчатая КПП).

И еще. При использование полного привода расход топлива Дастера увеличивается. Кроме того,

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

Изображение	Артикул	Наименование	Производитель	Цена	Наличие	В корзину
BR-001-GARD-URDP	Брызговики увеличенные (расширенные) Дастер-ГАРД передние	Дастер-Гард	1300 / 1100 р.Дисконт: 1000 р.	>10
DC495	Дисконтная карта (Dusterclubs.ru, Dustershop77.ru)	РФ	700 / 500 р.Дисконт: 500 р.	>10
DC218	Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус	РФ	500 / 300 р.Дисконт: 250 р.	>10
patriot-001-1	Защита муфты редуктора и бензобака (сталь)	Патриот	4900 / 4000 р.Дисконт: 3500 р.	>10
005-008502	Защита на порожек багажника	Русская Артель	1000 / 800 р.Дисконт: 700 р.	>10
PT014-7010402	Накладка на порожек багажника PTGroup	Pt GROUP	1200 / 1000 р.Дисконт: 800 р.	>10
R12711	Ветровики (дефлекторы на окна) COBRA/Autoplex	COBRA / Autoplex	2000 / 1600 р.Дисконт: 1500 р.	>10
DC654	Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм)	АртФорм (Yuago)	3500 / 2500 р.Дисконт: 1900 р.	>10
RA0052	Накладки на пороги дверей (перед+зад) РА	Русская Артель	2500 / 1500 р.Дисконт: 1300 р.	>10
def-001	Дефлектор капота Vip-Tuning	VIP-Tuning	2000 / 1500 р.Дисконт: 1100 р.	>10

Масло в коробку для Renault Duster

Технические характеристики и обслуживание

Установка автоматической коробки передач предусматривалась только для полноприводного Renault Duster с силовой установкой объемом 2 литра. 4-ступечатый агрегат рассчитан на моторы с крутящим моментом до 200 Нм. В системе циркулирует 7 литров масла. В случае частичной замены можно ограничиться четырьмя литрами.

Рекомендуемое масло — ELF RENAULTMATIC D3 SYN

Замена масла в АКПП Дастер производителем не регламентируется, однако, по опыту эксплуатации, рекомендуется менять смазку с периодичностью раз в 60 тысяч км. Каждые 120 тысяч км необходимо обновлять масляный фильтр. Промывку очистительного элемента проводят при снятом поддоне.

Ходовая

Двигатель и трансмиссия размещены на крупном подрамнике. Это решение впервые было использовано в 1980 году на небольшом седане Renault 9, а затем перекочевало в более современные модели французской марки. Подрамник удерживает и передние стойки Макферсон — с помощью поперечных рычагов. Их конструкция и форма напоминают те, что устанавливались еще на старые Рено, например Megane I или Clio II. Конфигурация рычага представляет собой равносторонний треугольник.

Долговечность передней подвески во многом зависит от условий эксплуатации. Обновление расслоившихся сайлентблоков может понадобиться уже после 60-100 тыс. км, а износившихся шаровых опор – после 100 000 км. Стоимость нового оригинального рычага – 12 000 рублей, а аналога – от 2 000 рублей.

Задняя подвеска бывает двух типов. В переднеприводных модификациях используется торсионная балка, а в полноприводных – независимая схема с двумя параллельными поперечными рычагами и одним продольным. Такая конфигурация уже в течение многих лет широко применяется японскими, корейскими и итальянскими производителями.

Компоненты задней подвески более выносливые – практически не требуют внимания до 150-200 тыс. км. А вот амортизаторы на передней или задней оси могут засопливить уже после 50-100 тыс. км. Спустя 60-100 тыс. км может загудеть один из задних ступичных подшипников. Новый элемент стоит около 2 000 рублей.

МК6

Шестиступенчатая механическая коробка передач Рено TL8 отличается тем, что имеет тросовый привод переключения скоростей и не передает вибрацию ручке. МКП несколько усложнена, увеличившимся количеством передач, и тем, что она передает крутящий момент не только на передние колеса, но и на задние по мере необходимости. Задний привод Рено в нормальном состоянии отключен, но механизм постоянно передает крутящий момент кардану. Как только передние колеса начинают пробуксовывать, электромагнитная муфта, находящаяся в заднем редукторе подключает задний привод.

В связи с тем, что раздатки в полном смысле этого термина у Дастера нет, инженерами Рено было принято решение пересчитать передаточные числа шестерней механики таким образом, чтобы первая стала пониженной. Поэтому на Дастере в нормальных дорожных условиях принято трогаться на второй скорости.

Отношение шестерней передач:

• первая – 4.46;
• вторая – 2.59;
• третья – 1.74;
• четвертая – 1.29;
• пятая – 1.03;
• шестая – 0.81;
• задняя – 3.09.

Подробнее о слабых местах моторов и присадках для двигателей

K4M

Бензиновый ДВС объемом 1,6 л выдает 102 л. с. мощности. Его выпуск стартовал в далеком 1999 году, мотор построен на базе чугунного блока цилиндров и является усовершенствованным прототипом K7M. Для управления зажиганием и впрыском используются ЭБУ, а благодаря гидрокомпенсаторам резко снижена шумность ДВС.

H4M

В результате модернизации K4M, после изменения распределительных валов, установки электронной дроссельной заслонки и других преобразований, получили H4M. Этот силовой агрегат с алюминиевым блоком цилиндров выдает 114 л. с. мощности. В регламент стандартного обслуживания входит регулировка клапанов, которую следует проводить каждые 100 тыс. км. К типичным неисправностям K4M относят: свист, издаваемый ремнем генератора, повышенные вибрации, излишние шумы. Примечательно, что мотор производят в России, а количество отечественных комплектующих составляет 80%.

Так как в блок H4M запрессованы тонкостенные гильзы из чугуна, для безразборного ремонта подойдет присадка в двигатель RVS Master Engine Ga6. Она увеличит ресурс силовой установки до 120 тыс. км.

F4R

Двухлитровый бензиновый двигатель Renault Duster выдает 143 л. с. мощности. За основу блока цилиндров взят высокопрочный чугун. Цилиндры и поршни имеют рядное расположение и вместе вращают коленвал. К недостаткам F4R относятся:

• Провалы, детонация, неустойчивая работа на холостых оборотах при заправке низкосортным бензином. Поэтому желательно профилактически добавлять в бак присадку FuelEXx, которая снизит расход, обеспечит полноценное сгорание, раскоксует кольца.

• Двигатель может троить, зачастую это связано с неисправностью форсунок, свечей зажигания или топливных форсунок.

• Высокий расход топлива – от 8 до 11 л бензина на 100 км пути.

Если из-за естественного износа упала компрессия, вырос расход, повысилась шумность, советуем обработать мотор присадкой RVS Master Engine Ga6. Она восстановит поверхности трения и нормализует работу силового агрегата.

K9K

Первый дизельный мотор К9К сошел с конвейера в 2001 году. С тех пор он неоднократно модернизировался, но так и не претерпел глобальных изменений. За основу взят высокопрочный чугунный блок, дополнительно установлена турбина с изменяемой геометрией. Среди характерных неисправностей 1,5 dCi числятся поломки турбины, выход из строя клапана EGR, датчиков наддува и положения коленчатого вала. Возможны и критические поломки масляного насоса, в результате которых проворачивает вкладыши коленвала.

Это интересно: Комплектация Логана

Принцип работы

После нажатия на педаль сцепление Дастера передает крутящий момент от коленчатого вала к маховику. Далее через пластинчатые пружины на кожух сцепления крутящий момент идет на ведущий диск, после чего он поступает на ведомый диск. Ступица устройства при помощи шлицевого соединения присоединяется к ведущему валу.

В Рено Дастер сцепление является сухим однодисковым. Для зарубежных автомобилей этот тип сцепления является наиболее распространенным. Специалисты отмечают надежность устройства такого типа и его длительный срок службы. Привод осуществляется за счет действия гидравлического рабочего цилиндра. В механизме установлен специальный подшипник, который минимизирует действие силы трения.

Компоненты:

• Картер сцепления Дастер
• Подшипник выключения
• Цилиндр выключения рабочий
• Корзина (нажимной диск с кожухом)
• Диск ведомый
• Маховик

За счет передачи объема тормозной жидкости и давления, которые проходят по трубкам высокого давления, выжимается рабочий цилиндр. Жидкость поступает от главного цилиндра в сцепление Дастера. При этом рабочий цилиндр обеспечивает перемещение пластины с корзины сцепления.

Это интересно: Принципиальная схема Правая фара Дальний свет. L90

Услуги по ремонту МКПП авто Рено Дастер

Порядок ремонтных работ, цена, время пребывания машины в мастерской зависят от типа поломки и вида ремонта, который потребуется (локальный или капитальный).

Принимая машину, мы производим следующий цикл операций:

1. Консультация. Первое общение с автовладельцем может состояться по телефону или непосредственно в мастерской. Мы выслушаем жалобы, выясним, какие произошли отклонения от нормы в работе авто.
2. Диагностика. С помощью диагностических приборов с лицензионным программным обеспечением выявим источники проблем. Они могут заключаться в изношенном сцеплении, выходе из строя маховика, подшипников, в дефектах механизма переключения передач или других узлов.
3. Дефектовка. На этом этапе коробка Дастер снимается и разбирается. Мастера промывают детали, выявляют, насколько они повреждены и изношены. Определяют, подлежат ли они восстановлению или требуют замены.
4. Ремонт МКПП Рено Дастер, сборка, установка. После обнаружения причин неисправностей приступаем к их устранению, меняем запчасти, собираем весь механизм и устанавливаем его на транспортное средство.
5. Контрольная диагностика производится для контроля качества результата и исключения дефектов, если таковые проявятся. Завершается проверка тестовым прокатом автомобиля.
6. Обслуживание. После ремонта обязательно меняется трансмиссионная жидкость. Впоследствии эту процедуру и промежуточную диагностику необходимо выполнять периодически, через 80-100 тысяч км пробега. Своевременная проверка и профилактика дают возможность надолго отодвинуть момент ремонта коробки передач Рено Дастер.
7. Расчет цены. Стоимость будет зависеть от того, какой тип КПП стоит на вашем Рено Дастер, коробка может быть 5- или 6-ступенчатой, новой, с небольшими дефектами или в критически изношенном состоянии. Поэтому точную сумму мы озвучим после дефектовки. Предварительные цены можно посмотреть на сайте или узнать у специалиста на консультации.
