Что такое кулиса в автомобиле и для чего она нужна?

Наверное, не все новички-водители знают, что такое кулиса в автомобиле и где она вообще находится? Обычно на водительских курсах изучают строение авто, однако, не у всех до таких подробных знаний, как говорится, «руки доходят». А потом задаются вопросы: что, зачем, почему? Особенно, если возникают проблемы со втыканием и переключением скоростей на механической коробке передач. И тогда уж все вспоминают кулису.Собственно, правильно по техническому она называется тяга привода управления коробки передач. И ее, оказывается, можно регулировать и менять! Что такое кулиса в автомобиле? Некоторые думают, что это сам рычаг переключателя скорости, и находится он между водительским и пассажирским сидениями (такое можно прочитать в интернете, в самых популярных ответах на поставленный вопрос). Но это не совсем так. Кулиса МКПП – это многосоставной механизм, основное предназначение которого связывать рычаг для переключения передачи и деталь (шток), подводящую к коробке. Таким образом, видим при ближнем рассмотрении проблемы, что данная запчасть (состоящая, повторимся, из нескольких деталей) находится между рычагом и КПП, а размещается, в большинстве случаев, под автомобильным днищем, недалеко от карданного вала или же – под самим рычагом переключения (ручкой). Несмотря на довольно высокий запас прочности (у некоторых моделей – свыше 100.000 км. пробегу), элементы кулисы иногда начинают изнашиваться, приводя автовладельца к множественным проблемам. Происходит это, как правило, из-за попадания в механическую систему воды, пыли и грязи, ухудшения или отсутствия должного количества смазочных веществ, по некоторым другим причинам. Краткий обзор устройства механизма Во многом само устройство механизма кулисы зависит от марки и модели машины. Это происходит потому, что различные заводы-производители склонны применять разные, стремящиеся к оригинальности, типы устройства МКПП. В связи с этим, можно рассматривать только некоторый усредненный и обобщенный, ориентировочный вариант данного устройства. Но для большинства авто это будет: рычаг КПП, тяга передач, вилка, палец вилки, сальник вилки фиксатор. Есть еще и пружина, корпус и трос переключения, условно входящие в механизм. А все вместе данные запчасти отвечают за переключения скоростей в запланированных изготовителями коробки передач положениях.

Признаки неисправностей механизма Как уже было сказано, в подавляющем большинстве марок машин конструкция эта довольно надежная, не требующая частого ремонта и замен частей. Исключение составляют авто, изначально отличающиеся низким качеством сборок (с такими может всякое случиться). Но и на качественных импортных авто случаются огрехи, особенно если оно «в летах» и с колоссальным пробегом. Какие же признаки, что кулиса вашего автомобиля уже дает сбой? Как правило, они очевидны и в особых комментариях не нуждаются. Но все-таки, попробуем перечислить основные:

увеличился люфт ручки (рычага), что переключает передачи;
возникли проблемы с самим переключением передачи с одной на другую (или например она хрустит при переключении);
скорости переключаются непомерно тугим образом;
вместо одной передачи включается другая; из пяти, например, передач возможно включить только несколько, остальные просто не работают.

По поводу возникающего люфта: конечно, он никоим образом, на первых порах, не влияет ни на скорость езды, ни на работу МКПП. Наверное, поэтому некоторые водители не придают этому должного значения: мол, пока ездит – и пускай, зачем разбирать и регулировать? Но так ездить долго нельзя, так как положение со временем может ухудшиться (и в самый неподходящий, как правило, момент), приводя к плачевным результатам, а возможно, и к ДТП. Так что, не стоит «затягивать ситуацию», а попытаться поскорее разобраться с возникшей проблемой.

Регулировка кулисы В первую очередь, необходимо попробовать регулировку привода (если он, на быстрый взгляд, находится в рабочем состоянии). Кстати, часто новички-водители по неопытности думают, что вышла из строя вся коробка передач, а дело-то всего лишь в кулисе. Но для этого нужно хотя бы знать, что такое кулиса в автомобиле! Далее – включаем (даже если плохо получается, то можно при выключенном движке воткнуть, а затем завестись, и машина поедет) первую скорость и взбираемся на эстакаду или подъемник. Ставим авто на ручной тормоз, кладем под колеса противооткаты (на яме или эстакаде). Глушим движок, не выключая передачи. Затем – смещаем рычаг переключения влево, насколько это возможно. Возвращаемся под авто и затягиваем хомут. Иногда бывает нужно всего-то сместить запчасть относительно карданного вала всего на миллиметры, и ваша КПП снова отлично заработает!

Смазки для кулисы

Делясь своим опытом на форумах, автовладельцы советуют наносить на пластиковые шарниры кулисы консистентную смазку. Многие используют обычный технический вазелин, литол, солидол, ШРУС и другие традиционные смазочные составы.

Некоторые применяют силиконовые материалы, объясняя это тем, что они абсолютно нейтральны к пластиковым деталям. Кроме того, смазки на основе силикона положительно влияют на резину, поэтому их регулярное использование продлевает жизнь уплотнительным элементам.

В продаже также можно найти специализированные смазки для кулис в одноразовых пакетиках (VAG, Toyota и др.). Как правило, эти смазки тоже на основе силикона. Стоят они достаточно дорого, поэтому не снискали популярности у автовладельцев. Чаще их используют дилеры в своих автосервисах.

Как выглядит мой рабочий день

Рабочий день начинается в 10:00. Сначала я участвую в ежедневной планерке с коллегами. На ней мы делимся результатами предыдущего рабочего дня и планами на текущий. Также коллеги могут попросить помощи, если у них большая загрузка по задачам, либо помочь тебе, если возникли трудности.

После планерки мы приступаем к работе:

Плановая оптимизация (2–4 часа). В любой рекламной кампании есть что поправить: поменять ставки, почистить площадки, скорректировать ставки по аудиториям. Для некоторых клиентов нужно сделать отчет по результатам работы: они бывают ежедневные, еженедельные или же ежемесячные.
Расчет медиапланов (2+ часа). В течение дня может поступить запрос на расчет медиаплана по новому клиенту. В этом случае я смотрю статистику по предыдущим размещениям, оцениваю текущий спрос по товарам или услугам клиента и формирую прогноз: что получит клиент на выходе, вложив определенную сумму в контекстную рекламу.
Запуск новых кампаний (1+ час). Задачи по созданию новых кампаний я получаю заранее, поэтому могу декомпозировать их и включить в график заблаговременно.
Созвоны с клиентами (1 час). Их наличие зависит от специфики и формата работы клиентов. Одним достаточно общения с аккаунт-менеджером, другие готовы разбираться в рекламных кампаниях глубже, и им требуются комментарии специалиста. Таких созвонов у меня примерно 2–4 в неделю. Мне это, к слову, помогает углубиться в особенности бизнеса и лучше понять ожидания клиента от размещения и специалиста в частности.
Наставничество (1–2 часа). В распорядке дня у меня всегда есть время, которое я посвящаю новеньким. Мы разбираем непонятные в работе моменты, знакомимся с процессами внутри компании, работаем над индивидуальным планом развития.
Развитие клиентов, новые кампании, эксперименты (2–3 часа). Я стараюсь следить за новыми рекламными инструментами, тестировать их или подключать новые направления у текущих клиентов.

Замена и ремонт кулисы

С учетом того, что в процессе эксплуатации авто кулиса на ВАЗ или на любом другом автомобиле испытывает постоянные нагрузки, механизм изнашивается, сбиваются регулировки

По этой причине важно разобраться, что в конкретном случае будет оптимальным решением, ремонт, регулировки или замена кулисы на штатную новую или короткоходную. . В любом случае, необходимо для начала осуществить разборку механизма

Для этого потребуется:

В любом случае, необходимо для начала осуществить разборку механизма. Для этого потребуется:

снять кожух на ручке КПП;
загнать авто на яму или эстакаду/подъемник;
снять тоннель, где установлена ручка КПП, открутив болты;
демонтировать саму кулису (на ВАЗ 2110 ее крепят шесть болтов).

В процессе разбора нужно внимательно проверят состояние каждой отдельной детали, также следует отогнуть пыльник, проверить состояние опоры, сальник, карданчик и т.д.

Если вышел, например, из строя сальник, тогда достаточно иметь ремкомплект, где такой сальник идет в комплекте. Еще такой комплект пригодится в том случае, если потребуется и более сложный ремонт кулисы.

В случае, когда деформирована втулка, необходимо ее заменить. В том случае, если карданчик люфтит, а также в ситуации, когда изношено отверстие оси рычага, потребуется полная замена кулисы, то есть ремкомплектом решить проблему не удастся.

Также отметим, что частой проблемой, которую водители отмечают при эксплуатации, является дребезжание кулисы. Как правило, в этом случае, если других жалоб нет, часто виновата подушка кулисы.

При этом замена подушки кулисы является не сложной процедурой, однако результат зачастую положительный и значительно повышает комфорт при эксплуатации ТС.

Еще одной важной процедурой в процессе обслуживания кулисы является замена сальника штока кулисы. Важно понимать, что от его состояния напрямую зависит исправность не только работы кулисы, но и КПП

Если под машиной видны капли трансмиссионного масла, часто это указывает на то, что потек сальник. Как правило, проблемы с сальником кулисы ВАЗ 2110 проявляются в виде хруста при переключениях.

Что касается замены сальника, машину нужно загнать на яму или поднять на подъемнике. Далее следует осмотреть резиновый пыльник. В том случае, если он не герметичен или разорван, будут видны следы масла.

Затем следует отогнуть пыльник, отсоединить карданчик и таким образом откроется доступ к манжете. Теперь карданчик снимается с рычага, после чего отсоединяется от кулисы. После снятия можно добраться до сальника и далее шилом или крючком снимается манжета КПП.

Далее следует запрессовать новый сальник (в кустарных условиях установку производят при помощи пробки от пластиковой бутылки). В случае успешной установки сальника, можно перейти к обратной сборке всего механизма, не забывая поставить пыльник на место.

На деле, такой ремонт позволяет избежать утечек масла в КПП и улучшить работу механизма переключения передач

Напоследок отметим, что также после ремонта важно провести регулировку и настройку

Дело в том, что даже исправная, но неправильно настроенная кулиса не будет нормально работать. Кстати, на ВАЗ 2110 самому настроить кулису сложно. Для облегчения процесса лучше сразу пригласить помощника.

Ремонт кулисы коробки передач Fiat Ducato

Кулиса коробки передач коммерческого автомобиля Fiat Ducato – многосоставный механизм. Принцип её работы заключается в передаче сигнала рычагу и штоку, который подводится к ККП. Несмотря на высокий ресурс эксплуатации, после 100 000 км пробега требуется ремонт кулисы Фиат Дукато.

Скидка на ремонтные работы — 10%
Ремонт автомобилей Fiat более 12 лет
Контороль качества по ISO 9001
Технический центр имеет 6 постов
Доступные цены

Признаки, указывающие на выход из строя кулисы

Кулиса КПП состоит из следующих комплектующих: рычага, тяги передач, вилки, пальца вилки, сальника вилки фиксатора, пружины, троса переключений, корпуса. Попадание в механическую систему влаги, пыли, грязи, а также низкий уровень смазки, несвоевременное и недостаточное техническое обслуживание приводит к выходу из строя кулисы.

О необходимости диагностики, замены механизма говорит следующее:

увеличенный люфт рычага;
отчетливый хруст во время переключения передач;
тугое переключение скоростей;
из 5 передач включаются только 2-3, а остальные «не втыкаются» или не работают;
рассинхронизация передач при их переключении.

Если ремонт кулисы невозможен или нецелесообразен — наши специалисты быстро проведут замену элемента.

Источник

Инструкция по замене кулисы на ВАЗ-2110

Если регулировка детали не дала положительных результатов, остается только одно – заняться заменой детали или попробовать воскресить ее с помощью ремонта, но в последнем случае потребуется помощь знающих ремонтников.

Замена кулисы ВАЗ-2110 выглядит таким образом:

Заранее подготовьте нужный инструмент, чтобы после не пришлось отвлекаться от работы. Что понадобится в обязательном порядке:

отвертка;
бокорезы;
набор гаечных ключей.

Без ремкомплекта, предназначенного специально для ВАЗ-2110, справиться вам тоже не удастся.

Теперь, когда все находится под рукой, откройте капот и найдите гайку, соединяющую между собой тягу коробки передач и наконечник ручки.
Извлеките из гайки специальный защитный чехол, стяните стяжную муфту.
Сядьте обратно в автомобиль и достаньте рамку, подходящую к рычагу, который управляет коробкой. Фиксаторы могут мешать проделать эту работу, но избавляться от них нельзя, потратьте немного времени, и все получится.
Выверните чехол наизнанку.
Воспользовавшись острым ножиком, разрежьте хомут для фиксации и снимите чехол. Ничего страшного, если не удалось избежать повреждения целостности хомута. Он одноразовый, поэтому хомут все равно придется заменить на новый.
Избавьтесь от облицовочной составляющей тоннеля на полу.
Отключите от ручки коробки передач фиксирующую деталь оси.
Вытащите ручку коробки передач, для этого потяните рычаг вверх.
Задвиньте внутрь рычага втулку, отвечающую за направленность детали.
Достаньте 4 крепежных болта, удерживающих направляющую втулку.
Снимите корпус и извлеките вал.
Теперь посмотрите на узлы. Если есть следы износа резиновой части, втулка ремонту не подлежит, ее нужно заменить. Если сильно изношено отверстие, находящееся под осью ручки или заметен невооруженным глазом люфт, кулису пора менять.
Возвратите все детали на прежнее место и отрегулируйте работу КПП.

Видео, как заменить кулису на ВАЗ-2110:

Какая коробка подойдет для «Калины»

Коробка от 2109 подойдет на «Калину». Со «Спутников» брать рекомендуется, если автомобиль эксплуатируется в жестком режиме. Она гораздо надежнее, хоть и громче. КПП от 2110 подойдет на «Калину» тоже. Конкретно по трансмиссии «Калина» ближе к «десятке», чем к «девятке».

Гидроавтомат «Жатко»

Четырехступенчатый японский «автомат» Jatco JF414E получился довольно удачным и надежным. Он был разработан незадолго до выхода «Калины» и «Гранты» и делался, учитывая их конструкцию. Вопреки распространенным мнениям, этот «автомат» новый, а не позаимствован с «Тойот» прошлого века. Сейчас он стоит на многих современных «Ниссанах».

Гидроавтомат «Жатко»

Машина с «автоматом» стоит чуть дороже и также дороже обходится в эксплуатации по причине обслуживания коробки. Замену масла и фильтров нужно производить чаще, а при 200 тысячах пробега потребуется капитальный ремонт. Цена эксплуатации – одно из ключевых отличий «Калины» АКПП от «Калины» МКПП.

Главное в этом «автомате» – живучесть. Эту коробку можно спокойно поставить на «Калину».

АМТ

Коробка передач АМТ

При проектировании некоторые части были позаимствованы у компании ZF, а коробку тестировали с инженерами «Порше», как и на «восьмерке» в восьмидесятые годы. Владельцы «Калин» с роботизированной коробкой отзываются о ней тепло.

Как Снять Кулису На Ниве Шевроле ~ VESKO-TRANS.RU

Кулиса джипа Нива Chevrolet

Продолжая исследование русского джипа Нива Chevrolet, являющегося родственником семейства автомобилей ВАЗ, уделим внимание таковой детали, как кулиса. Что все-таки это такое и где она стоит? Наверняка, часто приходилось слышать каждому сегодняшнему водителю во время обучения в автошколе о том, как инструктор «ругается» на изживающую себя кулису, когда переключает скорость. Да, вправду кулиса это деталь коробки передач, которая делает важную функцию, но в Ниве Chevrolet имеется два таких устройства одна кулиса служит для переключения скоростей, а другая для переключения режимов раздатки

Но об этом фактически и скажет данный материал

Да, вправду кулиса это деталь коробки передач, которая делает важную функцию, но в Ниве Chevrolet имеется два таких устройства одна кулиса служит для переключения скоростей, а другая для переключения режимов раздатки. Но об этом фактически и скажет данный материал.

Назначение и конструкция кулисы КПП

Кулиса техническим языком называется как тяга привода коробки и является всеохватывающим механизмом, созданная для способности соединения рычага переключения коробки со штоком коробки.

На джипах Chevrolet Нива кулиса размещается в салоне около самого рычага, как и в почти всех моделях русских автомобилей. Отыскать ее нетрудно, если знать что такое коробка. Находится кулиса около рычага переключения коробки и имеет вид, представленный на фото ниже.

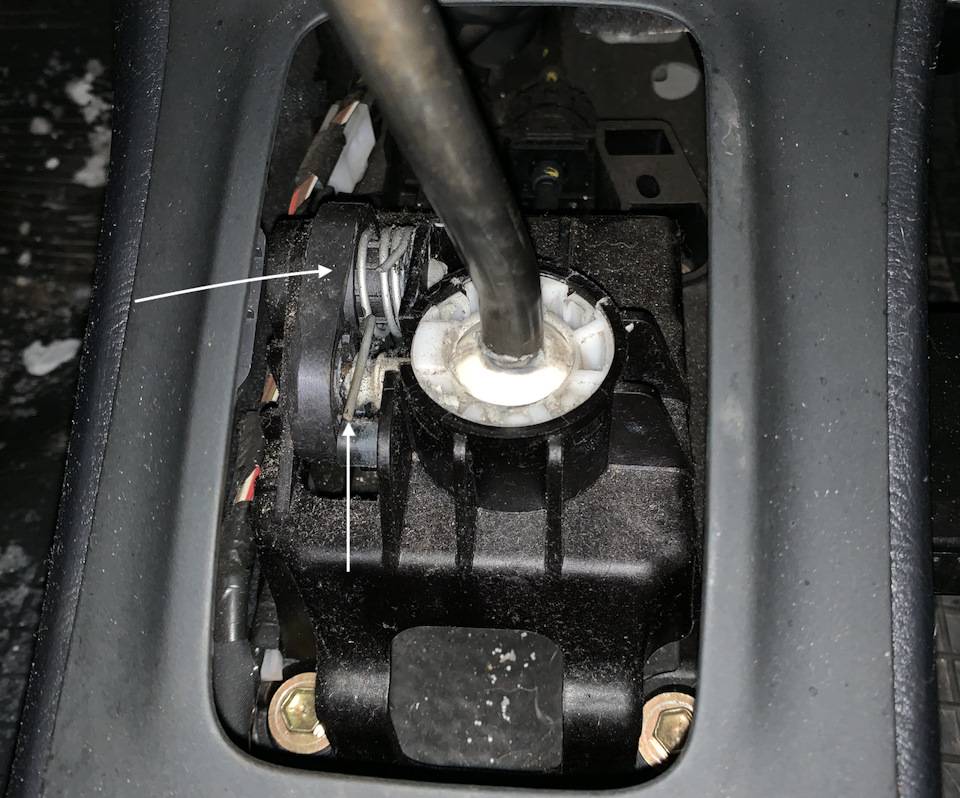

Фото кулисы, размещающаяся в салоне тс

На старенькых моделях тс русского автопрома размещение кулисы находилось под днищем автомобиля, но это снижало, сначала, срок службы изделия, что оказывало влияние на эффективность.

Регулировка кулисы

Кулиса на джипах Chevrolet Нива имеет большой ресурс работы, равняемый выше 100 тыс. км пробега. Но этот ресурс зависит, сначала от порядочности управления автомобилем, потому время от времени водители могут замечать сбои в работе КПП, такие как:

При попытке включения первой передачи происходит переключение на заднюю;
Теряется 5-ая скорость при ее включении;
Врубается задняя скорость при выборе фронтальных 5 передач.

Это гласит о неисправности тяги привода, но не стоит торопиться снимать КПП и создавать ее ремонт, потому что можно испытать отрегулировать изделие. Хоть регулировка достаточно сложное занятие, но это проще и дешевле, ежели поменять коробку либо кулису.

Регулировка и ремонт

Бывает так, что в процессе эксплуатации хомут, зажимающий тягу на шарнире, послабляется из-за чего происходит разрегулировка. Отрегулировать же кулису передач несложно. Для этого необходимо:

Установить на КПП нейтраль (на некоторых авто нужно включить конкретную передачу).
Ослабить хомут тяги.
Установить правильную позицию рукоятки в салоне (на определенных моделях имеются установочные отверстия, позволяющие зафиксировать рычаг в нужном положении).
Хорошо зажать хомут.

Это общая технология регулировки. Для выполнения операции на определенной марке авто необходимо узнать все особенности проведения работ.

Если регулировка не помогла, придется делать глубокую ревизию состояния кулисы для выявления изношенных элементов из их замены. Отремонтировать механизм включения можно двумя способами: купить ремкомплекты и восстановить штатный механизм или просто его заменить в сборе.

Причины замены

Есть несколько ситуаций, когда владельцу ВАЗ 2109 приходится или хочется влезать в конструкцию КПП и конкретно работать с кулисой:

Вытекает масло из-за поврежденного сальника кулисы. Его требуется обязательно заменить;
Вышла из строя старая кулиска;
Длинноходку хочется поменять на короткоходку в виду ее преимуществ.

Теперь к вопросу о том, когда замена или ремонт кулисы — это вынужденная мера.

Существенно увеличился люфт селектора КПП.
Передачи переключаются с трудностями, при смене скорости появляются посторонние звуки.
Передачи удается переключить, но с большим прикладываемым усилием.
Скорости меняются некорректно. Вместо одной включается совсем другая.
Все или часть передач вовсе невозможно включить.

Даже если возникший люфт пока незначительный, желательно сразу приступить к ремонту или поменять полностью кулиску.

Замена сальника

Если вы обнаружили, что масло в КПП постепенно исчезает, заподозрить в этом можно именно сальник кулисы. Ничего другого не остается, кроме как поменять элемент.

Первым делом купите новый сальник штока переключения скоростей. Стоит он около 70-100 рублей.
Слейте масло из коробки, подготовив заранее чистую емкость. Это на тот случай, если будете обратно заливать то же масло. Хотя перед вами отличный повод заодно поменять трансмиссионную смазку.
Чтобы масло лучше вытекало, открутите предварительно пробку заливки или извлеките шестерню спидометра. Слив масло, закрутите крышку обратно.
Залезаем под автомобиль и отсоединяем крепежи карданчика рычага КПП.
Стяните пыльник с карданчика, открутите болты его крепления к штоку переключения скоростей. Проблемный крепеж, с которым придется повозиться.
Сняв карданчик, демонтируйте пыльник штока.
Извлекаем поврежденный сальник при помощи шила или подходящих подручных инструментов. Тут главное сам шток.
На место старого сальника монтируем новый, вдавливаем трубкой соответствующего диаметра.
Верните на место пыльник, прокрутите карданчик.
Учтите, болт фиксации карданчика к штоку является регулировочным. Потому закручивайте его точно так же, как было до демонтажа. Иначе некоторые скорости могут не включаться.

Сальник

После проделанной работы не забудьте проверить результат.

Замена карданчика

Практика показывает, что при возникновении проблем с кулисой вовсе не обязательно полностью ее менять.

У ВАЗ 2109 есть своя болезнь, слабое место — это кардачник кулисы. Его замена на аналог от Калины позволит решить проблему, превратить недостаток в достоинство.

Карданчик

Инструкция по замене карданчика следующая.

Двумя накидными ключами на 13 открутите хомут, который относится к тяге привода переключателя скоростей.
Оттяните отверткой пыльник, двигаясь к коробке. Если хотите, снимите его полностью. Так он точно не помешает в процессе ремонта.
Ключом на 10 открутите болт фиксации на кардане.
Молотком нанесите несколько аккуратных, не сильных ударов, чтобы сбить кардачик с вала. Пыльник убирайте в сторону, если не сделали это ранее.
Меняем старый карданчик на деталь от Калины. Она более надежная, эффективная и долговечная.
Для обратной сборки вам потребуется помощь товарища. Не спешите сразу в конце затягивать хомут.
Помощник будет из салона выставлять положение рычага КПП в оптимальных точках. Сначала нужно поймать центр, затем отвести рычаг немного вправо, пока вы снизу будете затягивать хомуты.
Проверьте, хорошо ли включаются передачи. Если да, то продолжаем сборку узла и проверяем обновленную КПП в условиях реальных дорог.

Опыт владельцев ВАЗ 2109 показывает, что при проблемах с кулисой зачастую суть кроется в неудачном заводском карданчике. Поменяв его на аналог от Калины, вам удастся избавиться от дискомфорта и продолжить уверенно эксплуатировать свой автомобиль. Заменив карданчик, конструкция КПП существенно улучшится.

Регулировка

Поменяв кулису или карданчик, следует обязательно отрегулировать работу узла.

Включите заднюю передачу, ослабьте натяжение хомута.
Выставьте селектор коробки в положение, в котором он в идеале должен располагаться при включении заднего хода.
Затяните хомут обратно.
Аналогичная операция выполняется с остальными скоростями.

Бывают ситуации среди владельцев ВАЗ 2109, когда со включением задней передачи возникают сложности. Здесь может помочь регулировка.

Установите рычаг коробки на первую передачу;
Ослабьте хомут кулисы;
Проверните привод кулисы против часовой стрелки;
Поворачивайте привода, пока селектор не прижмется к пластиковому стопору задней передачи. Это вы ощутите без проблем;
Уперевшись в стопор, затяните под днищем хомут. Все, регулировка выполнена.

Процесс регулировки

Установка короткоходной кулисы на Лада Приора

Установка короткоходной кулисы на Лада Приора делает переключения передач более четкими, к тому же сам ход кулисы будет меньше, следовательно и переключать удобнее.

Как установить короткоходую кулису своими руками:

Снимаем чехол рычага КПП и набалдашник. Набалдашник на рычаге никак не крепится, он стягивается, достаточно приложить некоторое усилие.

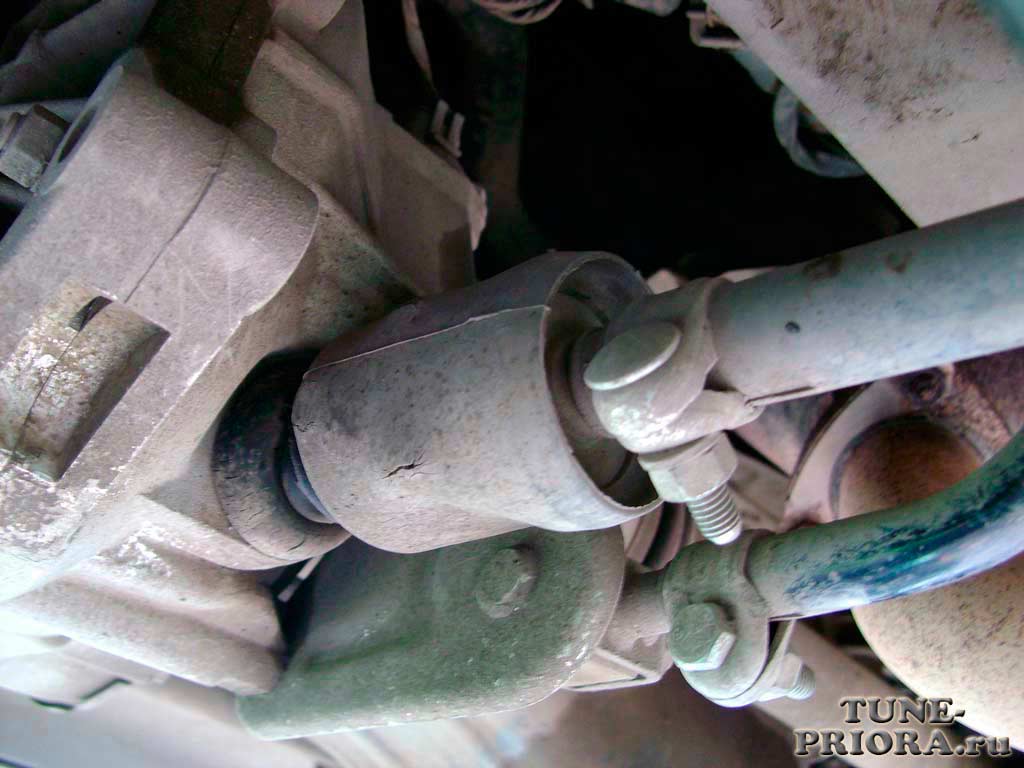

Снимаем тягу рычага КПП с кардана, предварительно ослабив хомут (понадобится ключ на «13»).

Для того, чтобы освободить рычаг, необходимо освободить шарик из механизма подпружинивания (необходим для включения задней передачи с блокировкой). Для этого снимаем стопорное кольцо.

Ни в коем случае не следует тащить вверх за рычаг, пытаясь его освободить.

Немного терпения и стопорное кольцо снято.

Вынимаем стопорное кольцо, рычаг, со вставленным в пластиковую оправку шариком и пружинку.

Пластиковая оправка состоит из двух частей: верхней цилиндрической части (слева) и нижней (справа). Верхняя часть — с разрезом и одевается на рычаг. В нижнюю часть вставляется шарик рычага и обхватывается верхней так, чтобы совпали пазы, и все в сборе целиком держалось на рычаге.

Вынимаем рычаг вместе с тягой через салон. Кому удобно можно и отсоединить рычаг от тяги, но с моей точки зрения совсем не обязательно отсоединять.

На фото короткоходная кулиса снизу и стандартная кулиса сверху.

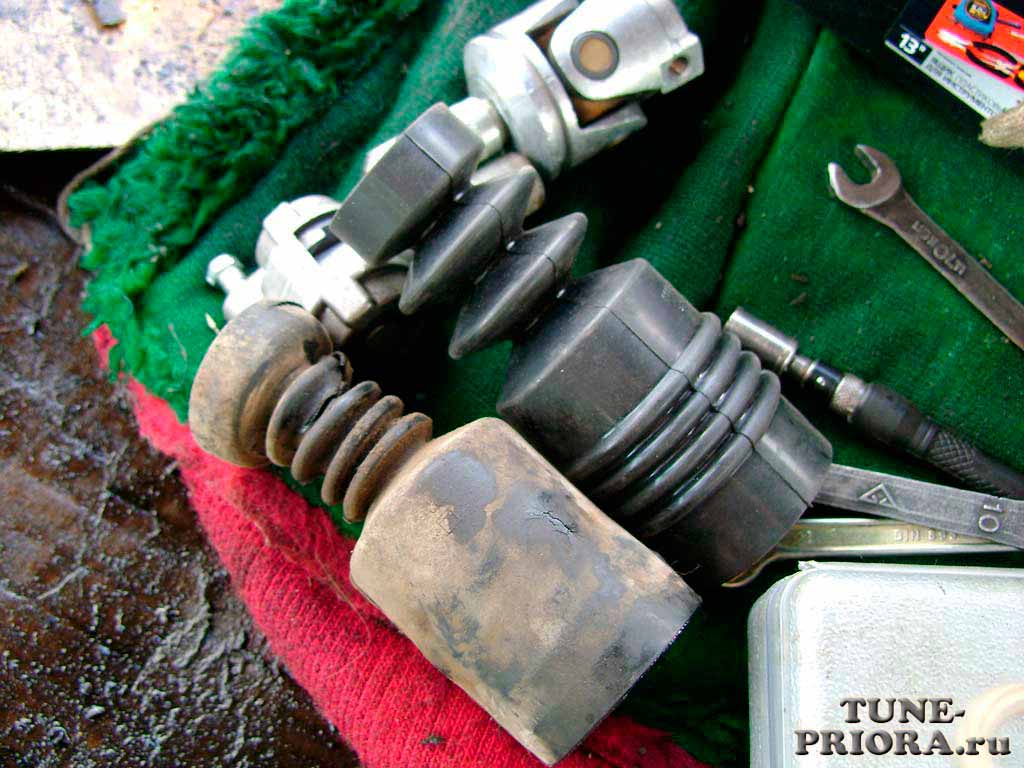

Снимаем карданчик. Сначала стягиваем резиновый пыльник и ключом на «10» выкручиваем болт слева на карданчике.

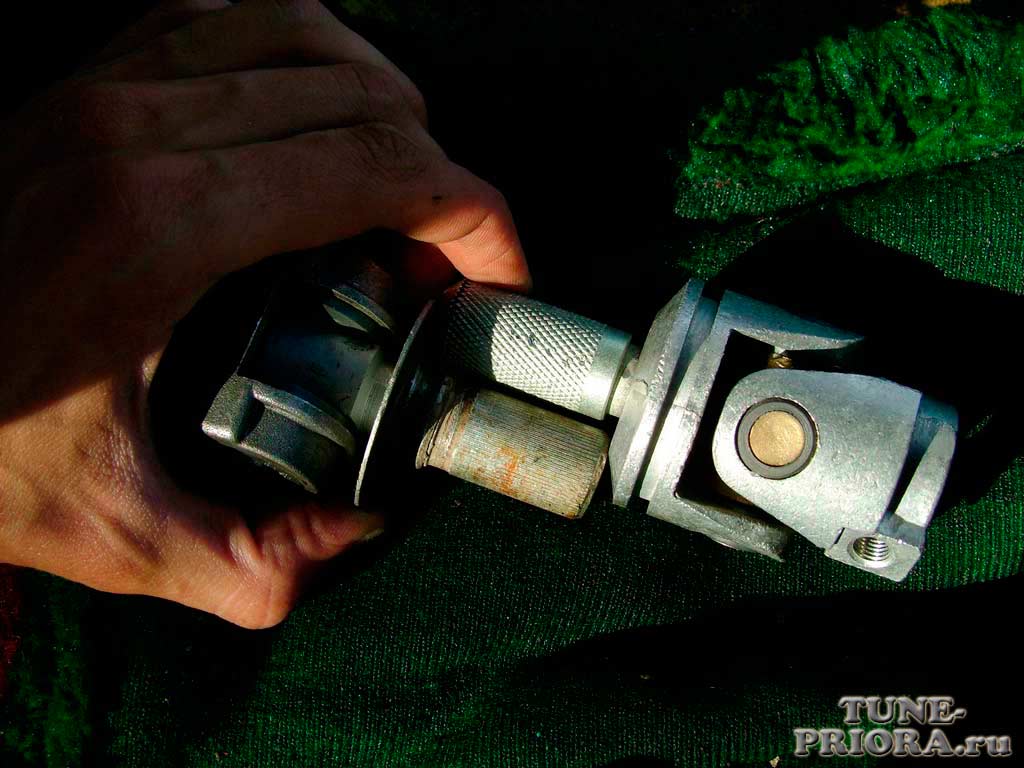

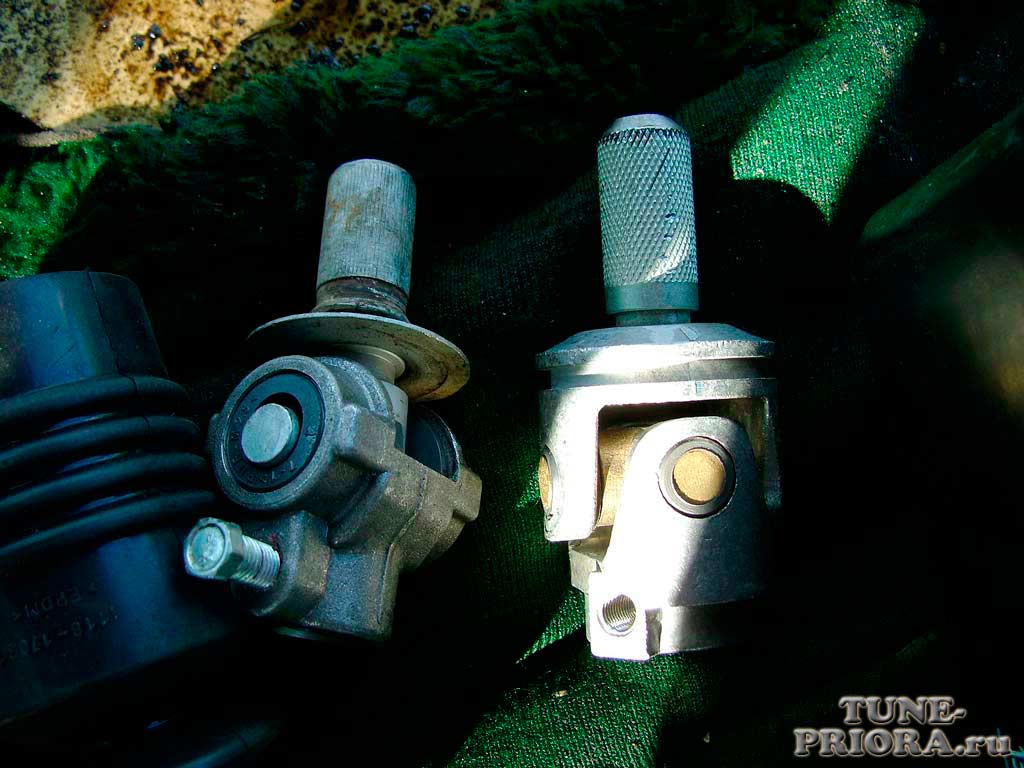

Карданчик от приоры (вверху) и калины (внизу). Сразу заметно, что штоки карданчиков разные по длине. Необходимо укоротить шток от калины, в зависимости от типа короткоходной кулисы, т.к. кулисы бывают разных фирм, то шток полностью может и не залезть, вследствии чего рычаг КПП будет смещен в сторону рычага ручного тормоза.

Для тех, кому нужно будет укорачивать шток, необходимо знать, что отпиливать надо 1-1,5 см.

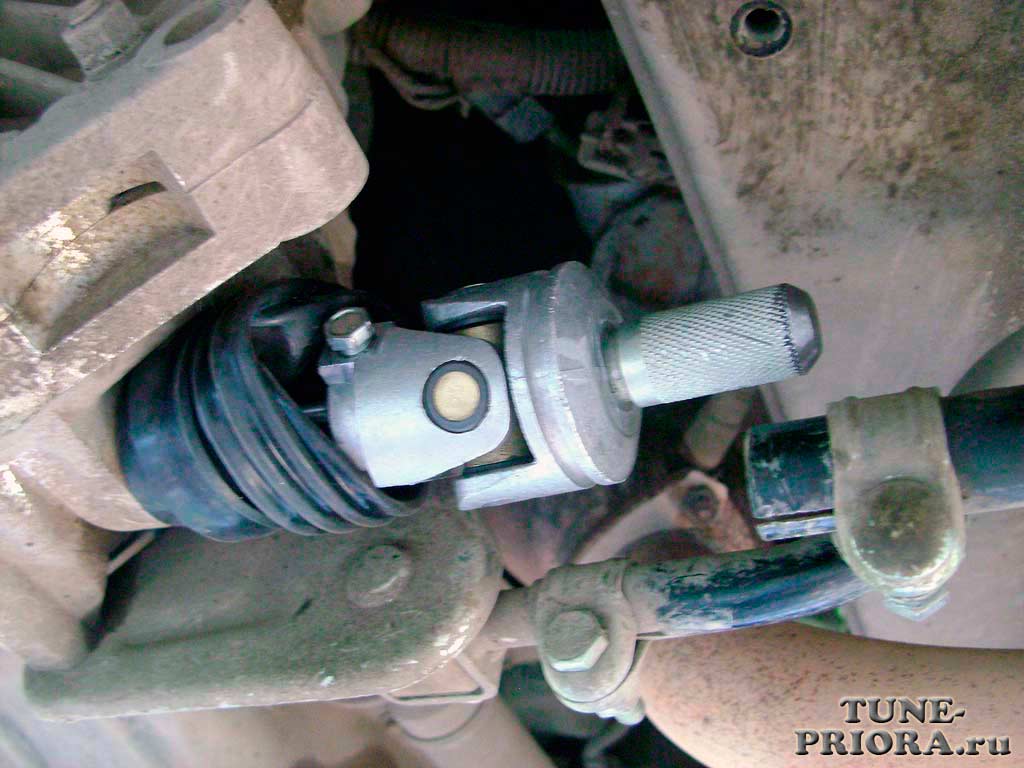

Устанавливаем кардан от Лада Калина, и желательно негусто смазать его изнутри литолом. Вкрутить болт не сложно, так как он с конусом, но не нужно перетягивать.

Вставляем тягу через салон, желательно делать вдвоем с помощников: один держит резинку в салоне (сквозь которую проходит тяга), второй помогает и аккуратно тянет тягу.

Собираем в такой последовательности:

— Надеваем тягу на шток карданчика — Собираем механизм подпружинивания рычага (не забываем смазать шарик литолом) — Центрируем рычаг (устанавливаем в удобное для вас положение) — Затягиваем хомут на тяге

Возможно с первого раза нормально не отцентруется, тогда повторяем 3-4 шаги.

если сначала собрать механизм подпружинивания, то из-за большей длины штока будет невозможно надеть тягу на шток карданчика (возможно проблема исчезнет, если укоротить карданчик). Не забываем одеть пыльник на карданчик.

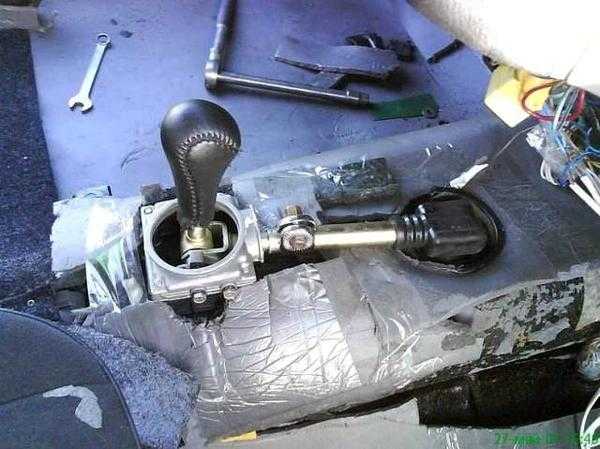

Так выглядит установленная короткоходная кулиса.

Теперь необходимо отрегулировать механизм блокировки включения задней передачи. Так как мы подгоняем кулису, может получиться так, что не совпадет механизм блокировки с пластиной, за которую он цепляется.

Проблема решается снятием пластины и кропотливой регулировкой зацепления. Кронштейн крепления пластины имеет вырез, за который зацепляется механизм (достигается тщательной регулировкой). Возможно, придется доработать пластиковый зацеп напильником, чтобы он свободно зацеплялся.

Устройство механизма

Кулиса в механике часто видоизменяется, становится более надёжной, инновационной и современной. Тем не менее, общие основы её устройства остаются неизменными. Устройство кулисы в КПП выглядит следующим образом:

рычаг для переключения скоростных режимов авто;
тяга, которая обеспечивает возможность выбора передач;
палец вилки выборного механизма;
фиксирующее устройство для пальца;
вилка и сальник.

Изучаемая нами деталь имеет сложное устройство, которое скрыто от глаз водителя. Потому ей уделяется так мало внимания, и часто неопытные водители игнорируют нарушения в работе механизма.

Ни для кого не секрет, что приора имеет врожденную болячку — дребезг карданчика КПП.

Практически у всех приор через некоторое резиновый пыльник карданчика КПП разрушается. Одного взгляда достаточно, чтобы вынести вердикт: пыльник изготовлен из пережженной резины, поэтому его хватает ненадолго! Маркировка на пыльнике карданчика была не балаковская.

Было принято решение заменить пыльник приоры на пыльник от калины, а также заменить и сам карданчик КПП приоры на карданчик калины — уж больно его хвалят на различных форумах.

	Родной пыльник карданчика КПП потрескался, а в его «гармошке» даже протерлась дыра
	Приобрел пыльник балаковского производства и тольяттинский карданчик КПП, все от калины
	С карданчиком КПП от калины пришлось немного повозиться: шток карданчика калины длиннее штока приоры примерно на 2 см. Так как возможности сравнить карданчик калины с родным карданчиком у меня не было (он в это время еще стоял на машине), пришлось пилить «вслепую». Я отмерил 1,8 см от края и начал пилить
	Болгарки нет, пилил ножовкой по металлу — ушло на это примерно 40 минут времени, 2 ножовочных полотна и немного сточенный уголок на наждаке))) Пилить очень трудно, поскольку металл крепкий! После того, как отпилил часть штока, с помощью наждака и напильника сделал конусную фаску
	Приступаем к снятию родного карданчика КПП. Ослабляем стяжной хомут, стягиваем порванный пыльник. Далее откручиваем фиксирующий болт, но к сожалению это не так просто сделать: болт промазан красным фиксатором резьбы и никак не получается его открутить. Рожковый ключ проворачивал, «слизывая» грани, а мощная торцевая головка не помещалась, ей мешал корпус коробки передач. В общем, для того чтобы снять фиксирующий, запаситесь накидными ключами. Сама замена пыльника и карданчика занимает от силы 10 минут
	Пилил наугад, но в размер попал поразительно точно — длина штока у родного карданчика КПП приоры и карданчика КПП калины одинаковы!
	Родной карданчик КПП приоры по сути и не карданчик вовсе: он изгибается только в одной плоскости, а калиновский карданчик КПП — в 2-х плоскостях. К тому же, на фото хорошо виден огромный зазор 2-3 мм на родном карданчике приоры
	Пыльники отличаются незначительно, но у калиновского пыльника качество изготовления лучше, чем у родного пыльника приоры
Немного о регулировке. Во время откручивания фиксирующего болта выскочила задняя скорость. Пришлось пассатижами вручную включать нужную передачу, но с первого раза это сделать мы не смогли. Собрав механизм оказалось, что на месте задней передачи получилась первая, а вторую невозможно было включить из-за ограничителя задней скорости. Пришлось все переделывать. Повторная регулировка получилась еще хуже, остались только 3, 4, 5 передачи. Нормально отрегулировать удалось только с 4-го раза, найдя пассатижами заднюю передачу. А нашли мы ее так: сняв кулису и зажав шток карданчика пассатижами, повернули его против часовой стрелки до упора и толкнули шарнир вперед. Для того, чтобы точно убедиться, что мы включили именно задний ход, я завел двигатель и аккуратненько тронулся — машина поехала назад! Сразу оговорюсь, абсолютно ничего с коробкой не случится, ничего не вылетит и не сломается
	Устанавливаем на место карданчик КПП. Немного отрихтовав стяжной хомут, состыковали карданчик КПП с кулисой, установили рычаг в положение задней передачи и затянули стяжной хомут! Проверка показала, что все передачи есть и они прекрасно работают. Ощущения очень приятные, передачи включаются очень мягко и плавно, никаких закусываний. Поперечный люфт рычага не изменился, продольный стал меньше, но эту разницу ни в движении, ни стоя на месте не заметно. Положение рычага немного поменялось, он стал немного ближе к водительскому креслу, но ни за что не задевает, да и с виду этого не заметно, только по ощущениям! Зато за пятой передачей теперь не нужно тянуться так далеко

Кулиса КПП: что это такое, признаки износа, как отрегулировать самостоятельно

Далеко не все автомобилисты представляют, как называется та или иная деталь в их автомобиле. При этом речь идет не только о «запрятанных» в двигатель механизмах, но и об устройствах, с которыми они взаимодействуют буквально каждый день. Одной из таких деталей является кулиса КПП.

Обратите внимание: Название «кулиса» не является официальным для данного механизма, но оно общепринято. На самом деле данная деталь называется тягой привода управления коробки передач

Что такое кулиса КПП 2. Признаки износа кулисы КПП 3. Регулировка кулисы КПП

1. Что такое кулиса КПП 2. Признаки износа кулисы КПП 3. Регулировка кулисы КПП

Что такое кулиса КПП

Многие водители ошибочно считают, что под кулисой понимается рычаг переключения передач, но это не совсем так. Если речь идет о кулисе КПП, подразумевается составной механизм, задачей которого является связь рычага переключения передач и штока. То есть, кулису увидеть, а уж тем более потрогать, водитель не может. Данный элемент располагается между рычагом и непосредственно коробкой переключения передач, а размещается она под днищем автомобиля, около карданного вала, а в некоторых случаях под самим рычагом переключения передач.

Как можно понять из описания, кулисе регулярно приходится сталкиваться с серьезными нагрузками, поэтому данный элемент должен иметь хорошую прочность. Несмотря на это, кулиса подвержена повреждениям. Если в ней отсутствует достаточно смазочных компонентов, в нее попали капли воды, пыль или другой «мусор», велик риск выхода детали из строя.

Обратите внимание: На некоторых автомобилях кулиса может без замены проработать 200-300 и даже более тысяч километров. Но, если брать средний результат, обычно кулиса КПП выходит из строя на 100 тысячах километров эксплуатации

Признаки износа кулисы КПП

Водитель должен обращать внимание на возможный выход из строя агрегатов автомобиля, в том числе знать характерные признаки износа кулисы КПП, чтобы своевременно предпринять действия по ее замене. Несмотря на то что механизм довольно надежный, следует знать следующие «симптомы» его скорой поломки:

Повышенный люфт у ручки КПП. Это может быть заметно, как когда ручка находится в нейтральном положении, так и на одной из передач;
Сложности с переключением передач. Например, одна или несколько передач с трудом «втыкаются», а может и вовсе возникает хруст при движении рычага в их сторону;
Чувствуется, что переключаться передачи стали более туго, будто рычаг стал значительно тяжелее;
Передачи включаются неправильно, например, вместо пятой включается третья или наоборот.

Водители часто игнорируют появление люфта в коробке передач, считая, что это нормальная ситуация. На самом деле, если возник люфт, нужно обязательно провести диагностику КПП, а при необходимости отрегулировать или заменить кулису. Дело в том, что незначительный люфт уже является достаточно серьезным симптомом неисправности кулисы КПП.

Если ее «сорвет» в процессе движения автомобиля, это может привести к тяжелым последствиям, как для автомобиля, так и для водителя, поскольку велик риск в такой ситуации попадания в ДТП.

Именно поэтому, если вы замечаете наличие проблем с переключением передач КПП, обязательно обратитесь в сервисный центр для диагностики и ремонта кулисы, если он потребуется.

Регулировка кулисы КПП

Не всегда требуется полная или частичная замена кулисы. Довольно часто можно ограничиться простой регулировкой. При этом отрегулировать кулису возможно своими руками, без обращения в сервисный центр. Есть два способа регулировки:

По задней передаче. Для того, чтобы отрегулировать кулису по задней передаче, необходимо ослабить на ней хомут, после чего перевести рычаг КПП в то положение, которое соответствует идеальному включению задней передачи. После этого затягивается хомут, и на этом работа считается завершенной;
По первой передаче. Если нет возможности включить заднюю передачу, можно провести регулировку кулисы КПП по первой передаче. Для этого включаем первую передачу, после чего ослабляем хомут кулисы. Далее вращаем привод кулисы против часовой стрелки до упора рычага КПП в пластиковый фиксатор задней скорости, и далее затягиваем хомут.

Стоит отметить, что выше описаны общие процессы регулировки кулисы КПП

Важно сказать, что процесс может отличаться, в зависимости от автомобиля, поэтому перед началом работ рекомендуется ознакомиться с инструкцией конкретно для вашей модели машины

(353 голос., 4,49 из 5) Загрузка…
