Особенности применения масляного фильтра для автомобиля

Фильтрующие материалы и требования к ним

Со стороны автопроизводителей главное требование таково: чем сложнее двигатель, чем выше степень его форсировки (особенно если он еще и с турбонаддувом), тем более мелкие частицы требуется улавливать при фильтрации масла (и тем в больших объемах они в это масло поступают). В турбированном двигателе давление выше, а поршневые кольца не герметичны, поэтому в картер летит больше сажи и большее ее количество оседает в масле. Иными словами, частицы — более мелкие и скапливаются они в большем объеме, чем в случае с атмосферными двигателями.

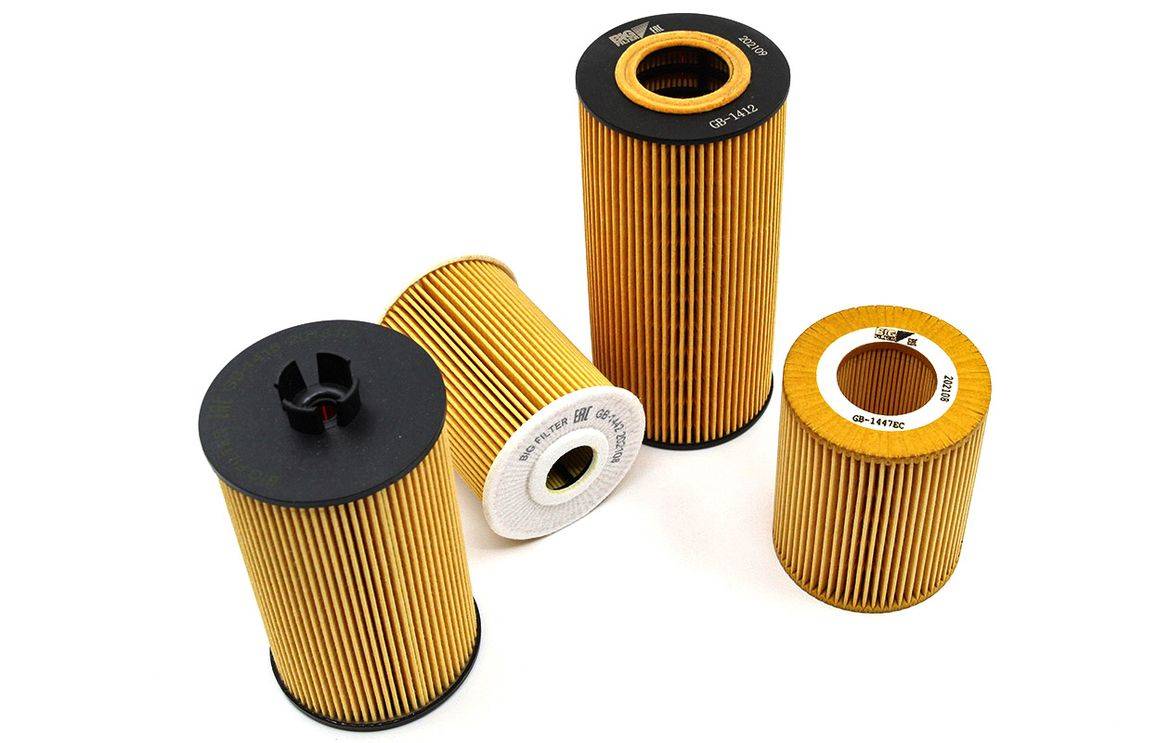

Для очистки масла в турбомоторах, как отмечают специалисты «БИГ Фильтр», необходимы более плотные фильтрующие материалы с меньшим диаметром ячейки. Кроме того, требуется бóльшая их площадь, поскольку отфильтрованные загрязнения забивают ячейки фильтрующего материала, постепенно снижая его пропускную способность.

Ранее, в 2021 году, как уже сообщал «Движок», в рамках партнерской конференции «БИГ Фильтр», о требованиях автопроизводителей к фильтрующим материалам рассказывали представители компании Ahlstrom-Munksjo — поставщика BIG Filter. По приведенным ими данным, в области современных систем автомобильной масляной фильтрации меньший рабочий объем двигателей требует повышенной пылеемкости и эффективности фильтра при более низком перепаде давления; для применяемых автопроизводителями все более агрессивных масел требуются материалы с более высокой химической стойкостью и более низким начальным значением перепада давления; более длительные интервалы обслуживания, в свою очередь, требуют материалов с высокой пыле­улавливающей способностью, хорошей стабильностью гофры и более длительной стойкостью к горячему маслу.

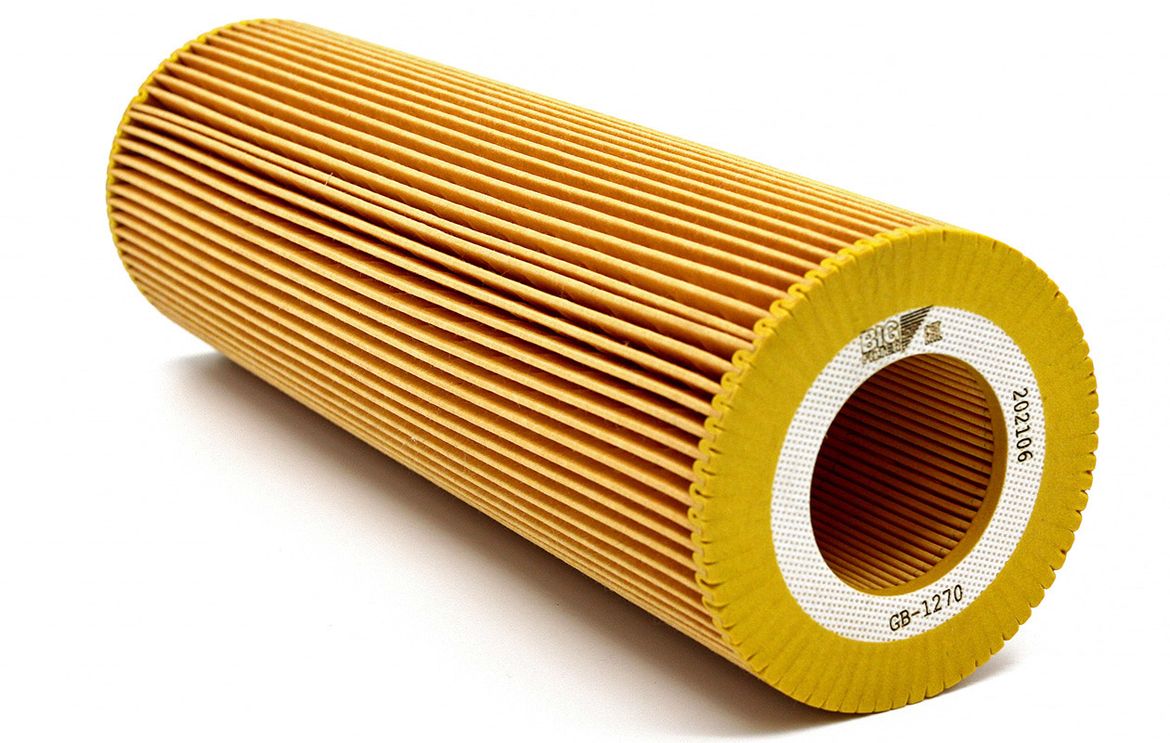

В качестве основного фильтрующего материала, по словам специалистов «БИГ Фильтр», сегодня по-прежнему применяется фильтровальная бумага, однако прогресс на месте не стоит. Бумага, используемая в современных фильтрах, — многослойная и рифленая, что опять же позволяет увеличивать площадь поверхности, не наращивая радикально объем готовой детали. При изготовлении фильтровальной бумаги применяется множество полимерных пропиток, позволяющих задерживать разного рода загрязнения, пропуская при этом масляные частицы. Если же сравнивать бумагу, применяемую в современных фильтрах, с бумагой, которая использовалась в компонентах прежних поколений, то в последнее время для ее изготовления применяется все больше разного рода синтетических материалов.

Тот факт, что автопроизводители все чаще рекомендуют для своих машин маловязкое масло, по мнению специалистов «БИГ Фильтр», частично облегчает жизнь производителям фильтров. В частности, с точки зрения подбора фильтрующего материала. Причина в том, что такое масло легче проходит сквозь ячейки фильтровального материала. Соответственно, и плотность таких ячеек может быть меньше. Кроме того, при использовании маловязкого масла меньше становится перепад давления на самом фильтре. Что же до самого загрязнителя, то он остается тем же самым, а фильтр в любом случае должен выдерживать тот же межсервисный пробег.

Лучшие фильтры класса премиум

Основные позиции в секторе комплектующих для автомобилей премиум класса занимают известные зарубежные производители. Какие компании и концерны выпускают масляные фильтры, которые входят в рейтинг лучших на мировом рынке? Рейтинг лучших моделей включает несколько знаменитых брендов.

1. Масляный фильтр Mahle OC

Компания Mahle производит продукцию для очистки моторного масла автомобильных двигателей признанного качества. Их фильтры устанавливают на машины импортного производства дорогого сектора.

Разумеется, чтобы качественное оборудование работало без сбоев, не экономьте на масле. Вязкость должна выдерживать требуемые температурные характеристики и давление.

Признанные достоинства:

• Доступность в продаже.
• Компактные размеры, точно соответствующие предназначенному месту установки.
• Безупречное качество изделий и высокий уровень очистки.

При соблюдении рекомендаций по эксплуатации полностью отвечает техническим характеристикам по качеству и продолжительности срока службы.

2. Масляный фильтр Mann Filter

Компания Mann Filter входит в список самых известных в мире производителей, является одним из основных поставщиков комплектующих деталей на территорию России, в СНГ. Масляный фильтр Mann W75 – качественный и достаточно популярный продукт. Устройство обладает компактными размерами.

К преимуществам следует отнести:

• Качественная очистка моторных масел.
• Устанавливается и снимается без затруднений.

Высокую степень очистки масляный фильтр Mann обеспечивает при стабильной вязкости масла.

3. Масляный фильтр Fram PH 6811

Французский концерн выпускает бюджетный для данной категории масляный фильтр Fram ph6811. Несмотря на относительно низкую стоимость, устройство обладает всеми качествами изделий премиум класса:

• Фильтрующий цилиндр высотой в 80 мм дает высокую степень очистки моторного масла.
• Форма корпуса способствует легкой смене отработавшего элемента.
• Качественная очистка.

Благодаря высоте цилиндра фильтрация производится на высоком уровне. Покупая устройство для очистки моторного масла производства Fram, следует учитывать размер элемента, поскольку он должен точно установиться в отведенное место. В некоторых моделях автомобилей это невозможно технически.

Качество фильтрации и надежность устанавливаемого оборудования должны быть высокими. Экономить в этом случае неуместно, поскольку ремонт двигателя из-за недостаточной очистки масла потребует больших денежных средств.

Как выбрать лучший масляный фильтр, смотрите в следующем  видео.

Как разобрать и собрать двигатель автомобиля

Некоторые автомобилисты по разным причинам предпочитают ремонтировать автомобиль своими руками

В этих случаях важно знать порядок разборки и сборки двигателя. Для начала стоит уяснить, что совсем без затрат обойтись не удастся

Даже если не планируется производить замену деталей, при сборке придется устанавливать новые прокладки (за исключением тех случаев, когда прокладки не имеют повреждений или продавливаний)

Даже если не планируется производить замену деталей, при сборке придется устанавливать новые прокладки (за исключением тех случаев, когда прокладки не имеют повреждений или продавливаний).

Также может понадобиться герметик для двигателя, который можно использовать вместо прокладок, динамометрический ключ (нужен при сборке), а также набор гаечных ключей разных размеров. Причем, нужны будут не только рожковые и накидные ключи, но и торцевые (желательно со сменными головками, длинным и коротким воротками). Кроме того, понадобится много свободного времени, так как разборка занимает от нескольких часов до двух-трех суток в зависимости от марки и состояния автомобиля. Давайте рассмотрим порядок разборки и сборки мотора более подробно.

Виды масляных фильтров по способу очистки

По качеству фильтрации применяемые устройства можно разделить на 3 группы:

• фильтры грубой очистки (ФГО);
• фильтры тонкой очистки;
• отстойники.

Грубая фильтрация выполняется с помощью приспособлений, способных улавливать неорганические твердые включения с размером зерен до 90 мкм.

Тонкая очистка рассчитана на фракции с величиной частиц 30–40 мкм.

Отстойники применяют для удаления из масел крупных включений: песка, стружки и др.

Тонкая очистка эмульсий производится с помощью полнопоточных и частичнопоточных механизмов. К ним относятся:

• щелевые фильтры, состоящие из плотно подогнанных между собой специальных пластинчатых прокладок, через которые под давлением проходит загрязненная жидкость;
• глубинные или объемно–адсорбирующие устройства. Здесь смазка продавливается через 2–3 слоя пористого материала;
• поверхностные механизмы представляют собой изделия, состоящие из вертикально установленного элемента со сквозными отверстия, через который постепенно протекает весь объем жидкости;
• бумажные и целлюлозные фильтры – наиболее распространенные конструкции, совмещающие в себе качество всех предыдущих приспособлений.

Грубая очистка масел выполняется полнопоточными элементами, собранными в основном из металлических деталей. В их задачу входит не только очистка жидкости, но и защита вращающихся деталей двигателя в случае попадания в рабочее пространство случайных предметов.

Устройство масляного фильтра и как он работает

Неразборные фильтры состоят из нескольких основных компонентов.

1. Противодренажный клапан

Он необходим для пресечения слива моторного масла в картер из масляных каналов и непосредственно фильтра после остановки работы мотора. Благодаря этому не допускается возникновения воздушных пробок в системе смазки и обеспечивается своевременная подача масла. Конструкция противодренажного клапана незначительно отличается, в зависимости от фирмы-изготовителя, однако наиболее распространенным вариантом является диск, изготовленный из резины, который и перекрывает входные каналы в корпусе фильтра.

2. Перепускной клапан

Он необходим для обеспечения поступления масла в мотор при невозможности его прохождения сквозь фильтрующий элемент. Причины этого могут быть разными – засорение фильтрующего элемента, чрезмерная вязкость моторного масла в условиях сильных морозов и т. д. Клапан срабатывает при достижении максимально допустимого давления масла. Это значение колеблется в диапазоне от 0.55 до 2.6 кг/см² и зависит от компоновки силового агрегата.

3. Фильтрующий элемент

Для его изготовления, как правило, используется гофрированная бумага, предварительно пропитанная особыми смолами. Сама бумага отличается пористой структурой, а высокие показатели маслостойкости и водостойкости достигаются за счет пропитки. Укладка бумаги в фильтр осуществляется особым образом, что позволяет получить наибольшую площадь фильтрации и уложиться в небольшие размеры корпуса фильтра.

Альтернативу гофрированной бумаге составляют разные типы волокон – синтетические и хлопчатобумажные. Однако они используются не так часто.

4. Противосливной клапан

Как правило, данным клапаном комплектуются фильтры неразборного типа в сочетании с противодренажным либо перепускным. Противосливной клапан предотвращает протекание масла из выходного отверстия в процессе замены фильтра.

Лучшие производители масляных фильтров премиум-класса

Если цена не влияет на выбор, что купить для установки в автомобиль, можно рассмотреть масляные фильтры премиального качества от брендов мирового масштаба. Они демонстрируют высокое качество сборки, максимальный срок функционирования, повышенный ресурсный потенциал и степень фильтрации. Какой масляный фильтр лучше будет зависеть только о того, в какую машину его будут устанавливать, в остальном все номинанты этой категории рейтинга априори лучшие.

Mann

Крупнейшая европейская компания, которая на самом деле называется иначе — Filterwerk Mann+Hummel GmbH. Премиальный поставщик предлагает разные модели запчастей практически к любой марке автомобиля. На этапе производства, перед выходом в продажу ассортимент проходит строжайший контроль сырья, расходных материалов, функциональности. Каждый год на рынок выходит десяток усовершенствованных моделей, в том числе и на конвейеры крупных автоконцернов. Бренд обслуживает не только легковой, но и специализированный, грузовой и мототранспорт.

Достоинства

• Долговечность;
• Высокое качество;
• Сотрудничество с ведущими автопроизводителями;
• Строгий операционный, входной контроль;
• Модели для российского транспорта;
• Ежегодные нововведения.

Недостатки

• Цена;
• Риски фальсификации.

На изделия с таким именем наблюдается повышенный спрос, внимание со стороны водителей всего мира. Это говорит о высоких эксплуатационных параметрах, но одновременно приводит к частым случаям поделок и фальсификации

Purflux

Такая торговая марка принадлежит группе Sogefi. Производитель ориентируется на автовладельцев марки Renault, предлагая им оригинальную продукцию с гарантией. Отличие таких масляных фильтров – это очищающий элемент из бумаги в форме двойной гармошки, уложенной сверху вниз, по диаметру. При небольшой высоте и малом количестве ребер, площадь фильтрующей части немаленькая. Еще один плюс в копилку бренда – рациональность конструктивного отношения, продуманность каждой мельчайшей детали.

Достоинства

• Оригинальная сборка;
• Высокий показатель фильтрации;
• Собственный исследовательский центр;
• Хитрая конструкция, предупреждающая поделки;
• Цены, соответствующие функциональности.

Недостатки

Небольшой охват машин.

Несмотря на то, что это далеко не дешевая продукция, нареканий на расценки в отзывах практически нет. Водители знают, за что они отдают деньги, особенно хвалят инновационную форму фильтра. К сожалению, далеко не на каждую машину можно установить такие запчасти.

Mahle

Мировой бренд, поставщик высокотехнологичных автозапчастей для самых разных марок машин, разных аксессуаров, деталей. Если это оригинальная продукция, она выступает гарантом качества, повышенного рабочего потенциала. Компания успевает тесно сотрудничать со многими крупными автомобильными изготовителями, параллельно выгружая большие партии товаров на вторичный рынок. Это позволило быстро популяризировать ассортимент на российском рынке. По словам разработчиков один фильтр способен выдержать 50 тысяч км пробега.

Достоинства

• Повышенный номинальный ресурс;
• Высокий показатель надежности;
• Продуманная конструкция;
• Срок эксплуатации;
• Клапаны из термостойкой резины;
• Большой охват рынков.

Недостатки

• Много поделок;
• Цена.

Эксперты подтверждают реальность того, что один фильтр Mahle демонстрирует такой внушительный пробег. Но за такие показатели придется заплатить немаленькую сумму. Из-за безупречной репутации бренда часто случаются поделки. Ежегодные разработки, внедрение новых технологий позволяют обслуживать товарами Mahle большинство марок авто.

Виды и критерии выбора

Распространенными вариантами деталей являются разборные и неразборные конструкции. В первых можно периодически менять фильтровочный материал, а вторые придется менять полностью по окончании их службы.

Фильтрующие детали имеют сходные черты в обоих механизмах, при этом отличается лишь форма цилиндра. Так, если установлен разборный фильтр, на нем есть специальная крышка, позволяющая произвести быструю замену материала.

Элементы могут отличаться также и способом очистки: механическим, гравитационным, центробежным и магнитным. Механические фильтры могут иметь глубокую или тонкую очистку, при этом первый вариант препятствует распространению крупных загрязнений, а второй удаляет мелкие частицы. Но обо всем по порядку.

Типы элементов по способу очистки

Механические фильтровочные компоненты считаются самыми популярными в практике. При этом механизмы с глубокой очисткой монтируются в картер мотора и не требуют частой замены, а фильтры тонкой очистки убирают мелкие субстанции из масла, образующиеся в процессе его сгорания. Остальные элементы имеют такие характеристики:

1. Гравитационные фильтры (отстойники) имеют другой способ работы. Они убирают мелкие загрязнения посредством силы тяжести, вследствие чего они опускаются в осадок.
2. Центробежные приспособления (центрифуги) применяют центробежную силу, благодаря которой происходит отделение грязи от технической жидкости и ее оседание на стенках фильтра.
3. Магнитные устройства работают еще проще. Любые загрязняющие элементы притягиваются обычным или электрическим магнитом.

Другие существующие модели

Существуют несколько видов фильтров, отличающихся способом смазки. К ним можно отнести полнопоточные, частично поточные и комбинированные модели.

• Полнопоточные выступают самыми простыми в плане сборки. При запуске мотора механизм способен пропустить через себя количество масла, необходимое для оптимальной работы всех систем. Эти модели проводят быструю очистку, но требуют более частой замены.
• Частично поточные способны очистить лишь небольшую долю масла вследствие конструктивных особенностей. Даже при долгом процессе фильтрации моторная жидкость способна сохранить полезные свойства на ощутимый срок.
• Комбинация обоих видов фильтров позволяет получить больше преимуществ от их одновременной работы. Этот ход позволит очистить 90% всего масла с максимальной степенью обработки.

Что касается выбора устройства, необходимо купить модель идентичного размера

В остальном, придется обратить внимание на такие нюансы, как фирма — производитель, наличие стальной пружины натяжения, перепускного клапана, перфорированной трубки, внутреннего шва и антидренажного обратного клапана. Оптимальными вариантами могут стать модели таких брендов, как Flterwerk Mann + Humml GmbH (Mann), Union и SCT

Первая и последняя компании базируются в Германии, а вторая — в Японии.

История масляного фильтра

Для начала стоит коротко рассмотреть историю масляного фильтра, чтобы понимать, что он постоянно менялся и совершенствовался. Развитие этой детали напрямую зависело от состояния химической промышленности.

Первая модель появилась в 1923 году. Ее изобретателями были Эрнест Свитленд и Джордж Гинхалд. Патент принадлежал компании Purolator. Эффективность этого изделия была низкой, только 20% масла проходила через него. Но это было начало развития этой детали.

В начале 1940-х годов появилась полнопоточная модель, которая фильтровала все масло. Несмотря на увеличение срока эксплуатации техники, фильтры долгое время продавались, как дополнительная опция. То есть, машины не оснащались ими по умолчанию. Это было обусловлено необходимостью часто менять масло. То есть, его не требовалось дополнительно очищать от вредных примесей. Эту деталь обязательно применяли только на тяжелой технике.

В СССР довольно быстро начали применять фильтры по умолчанию. Это было обусловлено особенностями дорожных условий. Но первоначально применяли неполнопоточные модели, а во время замены масла было необходимо снять резьбовые пробки и слить остаток масла. Такие фильтры подходили для масел, где не было диспергирующих и моющих присадков.

К 1960 году стали применять более совершенное масло, поэтому все автомобили пришлось оснастить полнопоточными фильтрами. Таким образом, загрязнители, размер которых более 15 микрон, стали задерживаться в нем, не повреждая двигатель. Изначально были изделия со сменным фильтрующим элементом, но позже стали выпускать одноразовые. Это позволило значительно увеличить межсервисный интервал, повысив срок эксплуатации мотора.

Сегодня производители используют противодренажный клапан для увеличения надежности детали. Он не позволяет маслу стекать в поддон, когда двигатель выключен. Контрольная лампа будет гореть довольно долго после запуска автомобиля, если есть какая-то проблема. Это должно стать тревожным сигналом, чтобы провести диагностику.

Зачем системе двигателя нужен масляный фильтр

Одно из условий исправной и длительной работы двигателя — эффективное функционирование масляной системы. Эффективность достигается двумя путями:

• улучшением состава масла за счёт применения высококачественной базовой основы и добавления сбалансированного пакета различных присадок;
• использованием такого фильтрующего элемента, который превосходно очищает моторное масло от механических примесей, превращающим смазку в абразивную смесь.

Конструкция

Конструкция масляного фильтра

Фильтрующий элемент — основная деталь любого масляного фильтра. Для очистки моторного масла используется деталь, которая производится из специальной бумаги, которая представляет собой толстый слой сочетания тончайших нитей из целлюлозы, синтетики и стекла. Для придания фильтрующему материалу прочности, жёсткости, нужных физико-химических свойств, его подвергают пропитке составом, основу которого составляют фенолформальдегидные смолы.

После такой подготовке бумажная лента сминается в гармошку и наматывается на перфорированную трубку из листового металла. Образуется цилиндрическая гофра — фильтрующий патрон — торцы которого выглядят как звезда с множеством лучей. На каждый торец гофры намертво приклеивается тонкое кольцо из металла, которое тщательно герметизирует фильтрующий бумажный цилиндр. От качества клея (устойчивого к бензину и маслу) и плотности его слоя зависит непроницаемость для утечки нефильтрованного масла. Это очищает масло от механических примесей размером 45 микрон и больше.

Ещё фильтр служит для оставления некоторого объёма масла в масляных полостях движка после его остановки. Эту роль выполняет обратный клапан в виде широкой, сложной конфигурации манжеты из резины. Когда двигатель заведён, масло благодаря давлению приподнимает эластичные края манжеты и устремляется в систему. При остановке мотора масло течёт вниз в картер и своим весом прижимает манжету, которая препятствует дальнейшему его стеканию. Масляная система остаётся частично заполненной.

Во многих деталях имеется перепускной клапан, который срабатывает для пропуска холодного масла непосредственно в масляную систему при включении стартера утром. Это нужно для облегчения запуска движка, ведь в этом случае масло идёт мимо фильтра.

Рейтинг ТОП-5 масляных фильтров

Motorcraft FL820S

Масляные фильтры Motorcraft разработаны на основе высоких стандартов качества компании Ford Motor, поэтому компания производит лучшие масляные фильтры. Эти детали автомобиля также рекомендованы компанией для использования в качестве оригинального фильтрующего оборудования автомобилей под марками Ford, Lincoln и Mercury.

Эти фильтры предназначены для защиты вашего двигателя от загрязнений, таких как песок и металлические частицы. Фильтр имеет предохранительные клапаны, которые предотвращают циркуляцию нефильтрованного масла в двигателе. Это также помогает поддерживать подачу масла, особенно в холодную погоду.

Внешние кожухи этой детали изготовлены из окрашенной стали, чтобы обеспечить точную посадку в двигателе и защиту от коррозии. Имеются силиконовые обратные клапаны, предотвращающие слив масла, когда двигатель не используется.

Bosch 3330 Premium FilTech

В Bosch 3330 используется технология FilTech для улавливания большего количества загрязнений, чтобы обеспечить более надежную защиту вашего двигателя и автомобиля.

Bosch 3330 имеет пластины и корпус, которые изготовлены из прочной стали, чтобы избежать нежелательных течек и плохой установки фильтра в двигатель. Когда автомобиль будет запущен, ваше транспортное средство будет снабжаться чистым маслом через его антидренажный задний клапан, который сделан из силикона.

Toyota 90915-YZZF2

Toyota является одним из ведущих брендов, когда речь идет о транспортных средствах и запчастях, и, конечно же, этот продукт сделан идеально.

Выбор оригинальной запчасти для автомобиля дает вам уверенность в хорошем качестве продукта, и вам не придется беспокоиться о том, что эта деталь не подходит для вашего автомобиля.

Учитывая, что это устройство является частью ОЕМ, нет сомнений в том, что оно будет хорошо фильтровать моторное масло. Рекомендуется использовать с моторным маслом Toyota, однако можно использовать и с другими марками масел.

MANN-Filter HU 925/4

Фильтр от компании MANN занимает 4-ое место в нашем рейтинге масляных фильтров для авто.

Он может удерживать большое количество загрязнений благодаря своей невероятной фильтрующей поверхности. Гофрированная структура этого устройства позволяет фильтрующей поверхности быть очень эффективной. Этот продукт представляет собой безметалловый масляный фильтр, что означает, что эта деталь автомобиля изготовлена из одного материала.

Royal Purple 341777 С увеличенным сроком службы

Масляный фильтр с увеличенным сроком службы, специально разработанный и произведенный для фильтрации вашего масла на наличие загрязнений. Как было упомянуто в названии устройства, оно не только продлевает срок службы самого масляного фильтра, но также обеспечивает защиту вашего двигателя во избежание быстрого износа. Система использует 100% синтетический компонент из микростекла, чтобы обеспечить оптимальную суспензию частиц грязи размером до 25 микрон и эффективную фильтрацию 99%.

Этот масляный фильтр имеет корпус, изготовленный из толстого материала, что обеспечивает дополнительную прочность и защиту от вредного воздействия дорожного мусора и других веществ. Металлические торцевые крышки присутствуют, чтобы обеспечить невероятную герметичность.

При установке или снятии этого масляного фильтра крутящий момент значительно снижается благодаря использованию прокладки, изготовленной из нитрильного каучука и смазочного материала. Имеется силиконовый обратный клапан для дренажа. Благодаря силиконовому материалу клапан может выдерживать экстремальные температуры.
