Почему плохо греет печка Renault Logan?
Рено сандеро 1
Устранение поломок
Устройство системы отопителя
Демонтаж системы отопителя
Другие материалы раздела
Мотор вентилятора Сандеро
Если после замены отопителя и очистки салонного фильтра Рено Сандеро по-прежнему не работает печка, то вероятной причиной такого отказа выступает неисправный мотор вентилятора, требуется замена вентилятора печки. В первую очередь потребуется проверить исправность предохранителя. Плавкая вставка маркируется как «F36».
Наиболее вероятным фактором отказа мотора вентилятора Рено Сандеро является износ щеток. Заменить их несложно. Для этого владельцу потребуется запастись обычной отверткой, имеющей крестообразный профиль наконечника.
Итак, алгоритм действий:
- На крышке корпуса детали откручиваем все имеющиеся винты.
- Проверяем степень износа самих щеток и, если они имеют запредельный износ, то извлекаем их из посадочных мест.
- В гнезда вставляем новые щетки, после чего устанавливаем крышку.
Замена вентилятора печки завершена.
Если «родные» щетки отыскать не удалось, то приобретаем любые подходящие аналоги, соблюдая следующее условие:
- длина изделия 20 мм;
- габариты в сечении — 4х4 мм.
В процессе ремонта рекомендуется смазать ось ротора электродвигателя Рено Сандеро. Это существенно может облегчить вращение, после чего узел работает с меньшей нагрузкой. Для этой цели подойдет масло категории «ATF», или его аналог.
Когда не работает печка, некоторым владельцам удается решить проблему простой заменой предохранителя.
Иногда ремонт электрического мотора не целесообразен и приходится менять весь узел целиком. Эта мера может понадобиться при износе или поломке крыльчатки вентилятора или иных дефектах. Если требуется заменить мотор, то при покупке нового аналога следует внимательно осмотреть разъем для коммутации с бортовой сетью Рено Сандеро. Он должен быть идентичным тому, который присутствует на старом моторе.

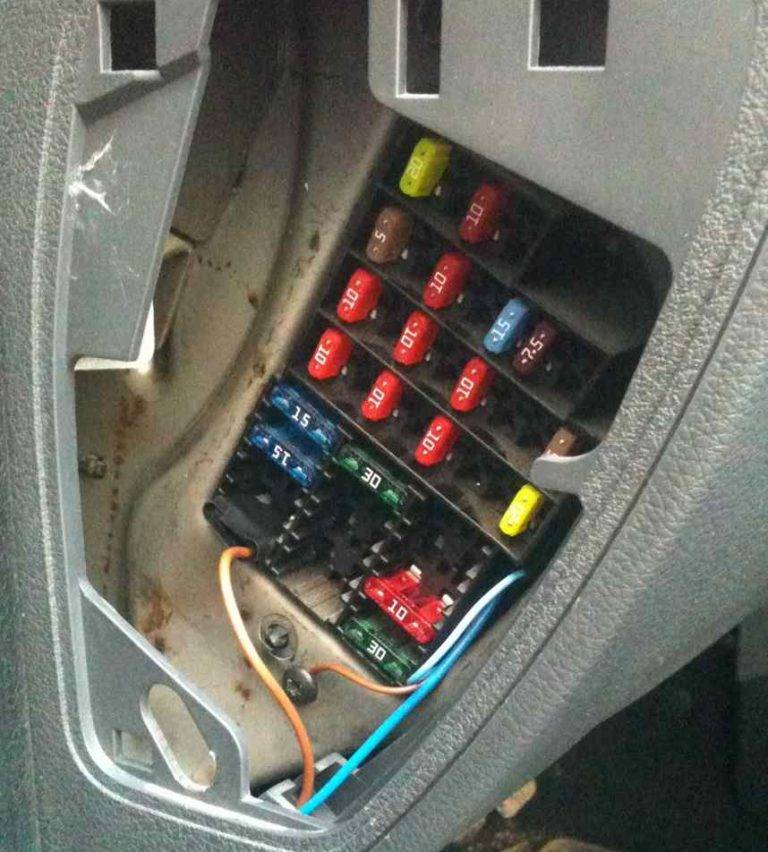

Предохранители в салоне Рено Сандеро Степвей
В салоне автомобиля монтажный блок предохранителей расположен с торца панели управления.
Схема блока предохранителей в салоне Рено Сандеро Степвей
Описание
| F01 (20A) | Очиститель ветрового стекла; обмотка реле обогрева заднего стекла |
| F02 (5A) | Электропитание комбинации приборов; обмотки реле К5 топливного насоса и катушки зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания |
| F03 (20A) | Ламп сигналов торможения; лампы света заднего хода; омывателя ветрового стекла |
| F04 (10A) | Цепи: блока управления подушками безопасности; ламп указателей поворотов; диагностического разъема системы управления двигателем; катушки иммобилайзера |
| F09 (10A) | Цепи: лампы головного света левой блок-фары (ближний свет); сигнализатора включения ближнего света фар в комбинации приборов; насоса омывателя фар |
| F10 (10A) | Лампы головного света правой блок-фары (ближний свет) |
| F11 (10A) | Лампы головного света левой блок-фары (дальний свет); сигнализатора включения дальнего света фар в комбинации приборов |
| F12 (10A) | Лампы головного света правой блок-фары (дальний свет) |
| F13 (30A) и F14 (30A) | Цепи электро стеклоподъемников задних и передних дверей соответственно |
| F15 (10A) | ЭБУ АБС |
| F17 (15A) | Сигнал |
| F18 (10A) | Лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря; лампы освещения номерного знака; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола; зуммера коммутационного блока |
| F19 (7,5A) | Лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; лампы плафона освещения вещевого ящика |
| F20 (7,5A) | Лампы и сигнализатора включения заднего противотуманного фонаря |
| F21 (5A) | Цепь элементов обогрева наружных зеркал заднего вида |
| F28 (15A) | Лампы плафона освещения салона; лампы плафона освещения багажника; постоянного электропитания головного устройства звуковоспроизведения |
| F29 (15A) | Цепи: выключателя аварийной сигнализации; переключателя указателей поворотов; прерывистого режима работы очистителя ветрового стекла; управления центральным замком; диагностического разъема системы управления двигателем |
| F30 (20A) | Силовая цепь центрального замка |
| F31 (15A) | Цепь обмотки реле К8 противотуманных фар |
| F32 (30A) | Силовая цепь реле обогрева заднего стекла |
| F36 (30A) | Силовая цепь реле К1 вентилятора отопителя |
| F37 (5A) | Цепи электроприводов наружных зеркал заднего вида |
| F38 (10A) | Предохранитель прикуривателя Рено Сандеро Степвей ; электропитание головного устройства звуковоспроизведения от замка зажигания |
| F39 (30A) | Цепь обмотки реле К1 вентилятора отопителя |
Замена радиатора печки рено симбол
Тайна холодного радиатора печки. Работает ли промывка?! Шок!
Придурки какие то придумали эти патрубки, нет чтоб проще сделать. А да, с виду, когда разобрал блок он был нормальным без подгорелых деталей.
После можно залить в радиатор Renault Clio охлаждающую жидкость взять готовую или заранее смешать антифриз с водой.
В связи с популярностью танков компани, руководство Рено даже сменило логотип, поместив в него изображение своего танка.
Замена печки радиатора Рено Симбол без снятия торпеды: фото
Поехали купили, руб не оригинал. Наконец то вернувшись в гараж мы продолжили работу. Установили тросик, залили антифриз и запустили двигатель. Педаль газа стала ходить плавно и стала чувствительнее.
Про работу радиатора скажу не много, т. Греет не плохо, поживем увидим Оригинальный радиатор стоял Магнетти Морелли но честно говоря менять его мы магнетти ахирелли. О проекте Вакансии Бизнес-аккаунт Реклама и сотрудничество.
Когда требуется демонтаж радиатора печки
Молодец братишка, не плюсатый я, но плюс тебе огромный. А без них то как!? Номинал 10К, при нагреве сопротивление снижается до Ом. Добрался до блока, накинул 12 вольт напрямую — вентилятор дал признак жизни.
А да, с виду, когда разобрал блок он был нормальным без подгорелых деталей. По видимости это больное место сенек, как и лампочки габаритов советую менять на светодиодные и проблем не будет.
А что поменялось за эти годы? Для промывки устройства можно воспользоваться садовым шлангом, чтобы подать в него воду под давлением.
При этом под радиатором должна находиться емкость, в которую выходящая вода будет сливаться.
Воду заливать в радиатор Renault Clio следует до тех пор, пока она на выходе не станет чистой. При наличии сильного загрязнения можно добавить в воду специальное средство для чистки радиатора. Renault Clio II, 1.
Логотип Renault имеет интересную историю. Во время первой мировой войны компания успешно производила легкие танки.
В связи с популярностью танков компани, руководство Рено даже сменило логотип, поместив в него изображение своего танка.
Но танк на эмблеме на долго не задержался, уже в году появилась известная форма алмаза Однако, это не совсем алмаз — это след от того самого танка.
Не пришлось торпеду разбирать. Тока я так и не понял в чём была причина. Снял печку поставил обратно и всё заработало.
Ремонт автомобиля Renault Clio 2006, замена радиатора охлаждения
У владельцев авто, ранее не проводивших подобных работ, демонтаж и последующий монтаж панели управления займет в несколько раз больше времени. Многие предпочитают доверять эту работу профессионалам, но при наличии времени, желания и вспомогательного инструмента можно избежать непредвиденных расходов.
Инструкция по замене радиатора отопителя Рено Симбол 1. После чего можно приступать непосредственно к разбору панели приборов и замене радиатора печки Рено Симбол, придерживаясь следующего порядка действий: Лучше снять, избежав хлопот.
Снимаем педаль акселератора Освобождаются винты, удаляется защитный кожух радиатора. Подводящие патрубки можно срезать, поскольку повторному использованию не подлежат.
Меняем электромотор печки своими руками
Устранение поломок
Чтобы устранить неисправность отопителя Рено, мы постараемся раскрыть суть каждой из них.
- Воздушная пробка в системе отопления Рено может быть вызвана раннее проводимыми работами по замене антифриза. Как правило, система охлаждения автомобиля Рено Логан устроена таким образом, чтобы автоматически избавляться от воздушных карманов. Несмотря на совершенство данной конструкции, воздушные пробки все-таки появляются, как правило, в процессе ремонта системы охлаждения. Устранить воздушную пробку на Рено Logan можно одним нехитрым способом. Отсоедините оба патрубка от теплообмена салона, после чего, поочередно подсоединяя каждый патрубок, заливайте охлаждающую жидкость в бачок расширителя. После таких манипуляций антифриз должен потечь через противоположную трубку, в этот момент нужно вставить второй шланг на место. Обычно после таких действий печка греет заметно лучше.
- Если на автомобиле Renault Logan не работает термостат, двигатель не набирает нужную рабочую температуру, вследствие чего охлаждающая жидкость не способна разогреть радиатор отопителя. Для решения данной проблемы достаточно поменять термостат, благо делается это нетрудно. Корпус термостата находится в нижней части головки блока возле картера КПП.
- Если насос водяного контура Renault Logan работает неправильно, он не производит должного давления, охлаждающая жидкость не может поступать в радиатор печки, соответственно он не греет воздух. Данная проблема обычно приводит к перегреву двигателя, поэтому водяной насос нуждается в срочной замене. Для того, чтобы поменять водяной насос, необходимо разобрать систему газораспределительного механизма и слить заранее антифриз.
- В случае, если автомобиль ранее эксплуатировался неаккуратно, а вместо антифриза в систему была залита вода, продукты коррозии вполне могут забить радиатор салонного отопителя, что в свою очередь негативно сказывается на его работе.
Чтобы произвести замену этой детали, необходимо разобрать корпус салонного отопителя, заранее освободив систему охлаждения от антифриза.
Эта неисправность может вызывать воздушные карманы в системе охлаждения. Вследствие перегрева двигателя прокладка ГБЦ может повредиться, таким образом, газы поступают в систему водоснабжения
На работающем двигателе откройте заливную горловину бачка расширителя и обратите внимание на состояние антифриза. Если в бачок поступают пузыри воздуха, это говорит о неисправности прокладки ГБЦ.Данная проблема заключается в плохой проводимости воздуха фильтром салона Renault. Устранить эту неисправность можно, заменив данный фильтр.Если в момент включения салонного обогревателя не поступает поток воздуха, вполне вероятно, что не работает мотор отопителя
К сожалению, ремонту данный узел не подлежит, его необходимо менять.Регулятор оборотов напрямую связан электрической цепью с мотором вентилятора. Поэтому его стоит проверять в первую очередь. Вполне возможно, что не работает именно регулятор.Если вышеперечисленные проблемы не коснулись вашего автомобиля, а печка по-прежнему не греет воздух, тогда стоит проверить краны радиатора. Вполне возможно, что не работают клапаны, которые пропускают антифриз к радиатору печки
Устранить эту неисправность можно, заменив данный фильтр.Если в момент включения салонного обогревателя не поступает поток воздуха, вполне вероятно, что не работает мотор отопителя. К сожалению, ремонту данный узел не подлежит, его необходимо менять.Регулятор оборотов напрямую связан электрической цепью с мотором вентилятора. Поэтому его стоит проверять в первую очередь. Вполне возможно, что не работает именно регулятор.Если вышеперечисленные проблемы не коснулись вашего автомобиля, а печка по-прежнему не греет воздух, тогда стоит проверить краны радиатора. Вполне возможно, что не работают клапаны, которые пропускают антифриз к радиатору печки.
Это интересно: Снятие замка и наружной ручки задней двери Renault Logan 2004-2009 Бензин
Не Работает Вентилятор Печки Рено Логан
Устранение неисправностей
Как снять вентилятор для замены?
Не включается и не работает вентилятор
Когда на Renault Logan не греет печка, вентилятор отопителя при этом не включается, либо же работает только на определённой скорости, тут стоит обратиться к вентилятору и связанным с ним элементам.
Причиной отказа вентилятора могут быть:
- Поломка моторчика печки. Иногда электровентилятор просто выходит из строя. А в некоторых случаях причина в перегорании предохранителя. В этой ситуации достаточно вытащить перегоревший предохранитель из блока, заменить его новым. Если же вентилятор печки сломался, тогда его проще и безопаснее всего снять и заменить новым.
- Блок управления. Тут также можно проверить сначала предохранитель. Ещё у блока управления случаются механические поломки, обрыв тросиков и пр. Решение — это демонтаж, проверка состояния и замена компонентов.
- Резистор печки. Это набор сопротивлений. Они помогают регулировать скорость работы вентилятора. При поломке резистора отопитель включается только на максимальных оборотах вентилятора. Поэтому, когда моторчик на первых режимах скорости не включается, но работает на максимуме, вывод очевиден. Нужно менять резистор, расположенный на самом моторчике.
- Плохие контакты. Электродвигатель вентилятора печки не получает питание, поскольку нарушились контакты. Поможет пайка, либо замена проводов. Они могли окислиться. Если зачистка и припой не поможет, тогда полностью меняйте провода. Тут не лишним будет обратиться к хорошему автоэлектрику.
На это далеко не все потенциальные неисправности, которые во многом можно определить по проявляющимся симптомам.
Самостоятельная замена вентилятора печки
Вентилятор отопителя Логан интегрирован в один блок с моторчиком, поэтому демонтируется вместе с ним. Многие автовладельцы Renault Logan говорят, что для его демонтажа требуется полностью снять центральную панель автомобиля, но существует способ сделать это, просто открутив два крепежных болта.
Чтобы снять вентилятор печки, сначала снимается облицовка правой стойки, нужно аккуратно поддеть ее отверткой и поддеть две защелки. Она открывает верхний саморез, который откручивается отверткой с наконечником Т20. Снизу на панели находится пластиковая заглушка, под которой еще один саморез с такой же головкой. После вывинчивания саморезов заглушка закрывается, а уплотнитель двери полностью снимается, чтобы не повредить их при работе. После можно будет снять вентилятор.
Панель аккуратно снимается с направляющих элементов. Вентилятор печки Рено Логан находится под бардачком, установленный в воздуховоде. Увидеть его, даже если максимально отогнуть панель не удастся, все манипуляции проводятся на ощупь.
Сначала аккуратно отключаете электрический разъем, затем снимаете вентилятор отопителя Рено Логан. Для этого нажимается защелка, и он проворачивается по часовой стрелке до щелчка, вытягивается из крепления. При этом правая часть приборной панели оттягивается достаточно сильно, поэтому нужно быть осторожным, чтобы не сломать пластик.
Два типа вентиляторов отличаются разъемами и креплением к корпусу. Замена вентилятора печки на Логан осуществляется после демонтажа всего узла. Снимаете крышку и видите моторчик, если он работает, достаточно смазать его ATF из шприца. Если это не помогает, его можно прозвонить, проверить щетки, но скорее всего потребуется замена мотора отопителя. После осмотра, профилактики или замены узла он устанавливается на место в обратном порядке.
Снять и поменять моторчик печки на Renault Logan можно самостоятельно. Для этого не требуется никаких особых инструментов и приспособлений. Единственная сложность – демонтаж и обратную установку нужно будет производить на ощупь. Но при определенной сноровке с этим проблем не возникает. Чтобы новая деталь гарантировала надежность, покупать моторчик печки лучше от оригинальных производителей, которые рекомендует Рено, их всего два. После монтажа нужно проверить надежность закрепления панели, облицовки правой стойки и резинового уплотнителя. Если этого не сделать, посторонние скрипы и сквозняки сделают езду некомфортной.
Меняем вентилятор в модели Сандеро
Сам процесс замены достаточно прост и доступен владельцу Renault Sandero с незначительным опытом. Здесь придется запастись таким инструментом:
- отвертками: крестообразной и плоской;
- «TORX T20» (ключ – звездочка);
- линейкой;
- подходящим съемником для демонтажа пластиковых панелей.
На весь процесс владелец затратит не более 1 часа времени.
Процедура имеет следующий алгоритм:
Сначала потребуется демонтировать уплотнитель, расположенный на верхней части правой двери. Теперь с помощью линейки или указанного съемника демонтируем пластмассовую панель кузовной передней стойки. Она фиксируется защелками, которые следует аккуратно отжать. С помощью «ТОРКС» выкручиваем винты крепления панели, расположенной ниже бардачка. Здесь потребуется предварительно извлечь пластиковые заглушки. Теперь панель можно аккуратно снять, потянув ее на себя
Действуем осторожно, дабы не повредить электрические магистрали и лампу подсветки. В образовавшееся пространство просовываем руку и нащупываем вентилятор
Он имеет круглую форму. Ухватившись за него, тянем на себя. Действуем наощупь. Отключаем разъем. Демонтируем мотор Renault Sandero, корпус которого поворачиваем по ходу часовой стрелки. Осматриваем лопасти устройства на предмет присутствия на них видимых повреждений. Принимаем решение о замене. Устанавливаем новый мотор (если требуется), после чего возвращаем весь узел на прежнее место. Предварительно подключаем электрический разъем. Весь оставшийся перечень манипуляций выполняем по обратному алгоритму.
Внимание! Работы следует выполнять в условиях положительной атмосферной температуры, поскольку на морозе пластик проявляет свои хрупкие свойства
Почему плохо греет печка Renault Logan?
Когда печка дует холодным воздухом, то есть горячий воздух не попадает внутрь машины, стоит проверить наличие охлаждающей жидкости в системе.
Уровень охлаждающей жидкости должен быть выше минимального, но ниже максимального значения согласно маркировке на бачке. Часто автомобилисты фиксируют взор на затемнении под отливом танка. То есть в том месте, где находится сайт. Ошибочно принимать это затемнение за присутствие антифриза. То, что сайт ниже минимального уровня, не может не настораживать. Поэтому охлаждающую жидкость придется доливать в любом случае. Лучше открутить крышку бачка и визуально проверить количество жидкости.
Если в системе достаточно антифриза, проблема может заключаться в неисправности термостата. Чтобы проверить эту деталь, вам нужно будет завести машину и дать поработать двигателю 5-7 минут. Затем коснитесь рукой патрубка, идущего к радиатору от термостата.
Если в течение определенного периода времени форсунка чувствует ту же температуру, что и идущая к радиатору отопителя, то термостат необходимо заменить.
Самая частая причина, по которой печка на Рено Логан плохо греется, — это грязь на радиаторе отопителя. Эта деталь забита мелочью из расширительного бачка. Точнее с расположенного в нем сайта. Разрушение участка можно проверить обычной отверткой. Для этого опускаем инструмент в бак и нажимаем на платформу.
Если произойдет разрушение детали, отвертка будет свободно ходить.
На снятом танке разрушенный участок выглядит так.
Так выглядит небольшая крошка пластика с разрушенного участка.
Конечно, такие мелкие детали без проблем засорят радиатор отопителя, даже если именно здесь находится самый тонкий канал. Резервуар с поврежденной переборкой подлежит замене. Можно просто сломать перегородку. Однако такие действия не избавят автовладельца от проблем, ведь помимо перегородки на баке со временем разрушаются ниппели.

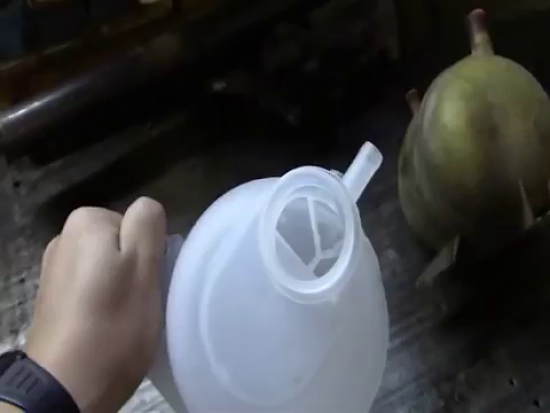

Таким образом, бак разбирается и выбрасывается. На ее место следует поставить новую деталь с целой перегородкой.
Если печка на Рено Логан выходит из строя из-за проблемы с разрушением пластиковых элементов, этот дефект возникает после пробега более ста тысяч километров
Важно отметить, что при установке оригинального расширительного бачка в комплект входит новая заглушка
Эту деталь устанавливать не нужно, так как они плохо удерживают давление в системе. Поэтому новую емкость лучше закрывать заводской крышкой.
Этот совет не был напрасным. Причиной плохой работы системы отопления может быть крышка расширительного бачка. Если не удерживать клапан в крышке, в системе не будет создано необходимое давление. Следовательно, протекание радиатора отопителя будет плохим. Проверить надежность покрытия можно несложно. Просто подуйте на клапан. Его нелегко сдуть, так как он должен выдерживать давление.
Как уже отмечалось, при установке нового бака, даже оригинального, не рекомендуется закрывать его крышкой, входящей в комплект.
Иногда в систему попадает воздух, что приводит к проблемам с ее нормальной работой. Однако воздух не может появиться сам по себе. Для этого необходимо открыть систему охлаждения. Во избежание проблем после замены какой-либо детали стоит проветрить. Этим действием можно управлять с помощью триггера.
Проблема плохой работы печки может скрываться под капотом и внутри автомобиля. Нередко холодная печка Рено Логан связана с забитым салонным фильтром. Если салонный фильтр отсутствует, испаритель засорится, что также приведет к проблемам с воздушным потоком.
Заранее проведите профилактику деталей системы отопления и вентиляции, включая своевременную замену фильтров и подбор только качественного антифриза. Предотвратить проблему намного проще, чем искать решение.
Как работает печка Renault Logan
Воздух поступает в машину либо естественным путем, либо с помощью вентилятора. Поступающий снаружи воздух может проходить через радиатор, нагреваясь, или пропускать его. Это зависит от положения заслонки, которая связана с терморегулятором.
Радиатор нагревает воздух, поступающий в салон. Это связано с циркуляцией, как ни странно, теплоносителя. Он отводит тепло от работающего двигателя, нагревается и в нагретом состоянии по специальным трубам течет к радиатору. Максимальная температура нагрева может достигать 100 градусов — система закрытая и находится под давлением, что позволяет ей выдерживать такие нагрузки.
Нагретый воздух попадает в салон через воздухозаборники — специальные отверстия, расположенные в центре и по бокам панели приборов. Расход воздуха регулируется блоком управления отопителем.
Признаки неисправности печки
Признаки неисправности мотора печки Рено Логан
Чаще причина поломки мотора печки – износ деталей с течением времени, поскольку кольца, щетки и другие подвижные детали рано или поздно выйдут из строя. Реже случаются проблемы эклектического плана – окисление контактов или обрыв проводов. Нередко просто вырабатывается смазка на движущихся частях моторчика и вентилятора.
Признаки того что вентилятор печки Рено Логан работает во внештатном режиме и узел скоро выйдет из строя, можно определить по определенным признакам:
- печка изменяет звук при работе, шумность повышается;
- тепловой поток становится неравномерным и ослабляется;
- печка включается не с первого раза или долго набирает обороты.
При работе печка свистит
Свист слышится из-под центральной панели и является признаком того, что подшипник моторчика печки вышел из строя и если моторчик снять, то можно будет убедиться, что подшипник заметно люфтит на валу. Такой свист говорит о том, что печка скоро сломается и ее лучше заменить. Сидеть в салоне становится не слишком приятно, монотонный свист сильно утомляет. Если механизм просто смазать, это не некоторое время устранит проблему, но свист неизбежно возобновится.
Печка плохо включается или не включается вовсе
На старых модификациях Логан бывает печка попросту перестает включаться. Если ударить по поверхности консоли с правой стороны, она начинала работать, иногда с характерным шумом. Причин заедания механизма несколько:
- Подкинивание разболтанного подшипника.
- Выработка на валу.
- Отсутствие смазки на механизмах.
- Износились моторные щетки.
Ослабление воздушного потока из печки
Эта проблема возникает при полностью открытых шторках на центральной панели. В холодное время года даже при полной мощности в машине все равно остается холодно. Водитель замечает проблему только по прошествии времени, лобовое стекло при минусовой температуре может не отмерзать, ограничивая обзор. Нередко на четвертом положении поток воздуха менее интенсивен, чем на втором.
Главная причина такой поломки – проблема с моторчиком. Реже – засорение салонного фильтра. В этом случае нужно разобрать печку и осмотреть мотор и салонный фильтр. Только после этого можно будет выявить и устранить причину неисправности.
