Как выполнить диагностирование?
- Вначале подключаем штекер устройства к специальной «розетке» автомобиля, которая в Рено Логан расположена в нише бардачка.
- Ключ зажигания устанавливаем в позицию «2» и включаем диагностический прибор.
- Подсоединяем USB-приемник к месту, где находится непосредственно диагностический разъем на вашем компьютере.
- Ожидаем завершения загрузки диагностирующей программы и активируем кнопку «сканировать».
- Теперь наблюдаем за ходом сканирующего процесса.
- Если имеют место ошибки, то они будут отображаться в виде кодов.
Прибор обладает удобной функцией, позволяющей выполнить сканирование конкретного электронного блока.
Обнаруженные неисправности (ошибки) можно удалить из запоминающего устройства, присутствующего в модуле управления Рено Логан. Если попытка удаления не удалась, то соответствующую неисправность конкретного узла необходимо ликвидировать посредством ремонта или замены некорректно функционирующего элемента. При отсутствии должного опыта в указанных ремонтных операциях рекомендуем воспользоваться помощью профессионального сервиса.
В интернете сегодня можно отыскать расшифровки кодов всевозможных ошибок. Это позволяет самостоятельно идентифицировать неисправность и ее устранить без вмешательства специализированной мастерской.
Завершив процесс сканирования, выключаем зажигание и отсоединяем диагностический разъем устройства от автомобильной «розетки».
Частые ошибки Рено Логан
Подробно остановимся на распространенных кодах ошибок Рено Логан первого поколения. Рассмотрим характерные причины неисправностей, а также проявляющиеся симптомы.
DF124
Ошибка DF124 Renault Logan
Ошибка df124 на Рено Логан сопровождается вибрацией двигателя из-за отказа одного или нескольких цилиндров. Это приводит к пропускам зажигания, и соответственно двигатель начинает троить. Причиной могут послужить отказавшие катушки или свечи зажигания, а также проводка. При этом осмотрите контактную часть на всем протяжении питающей цепи к свечам.

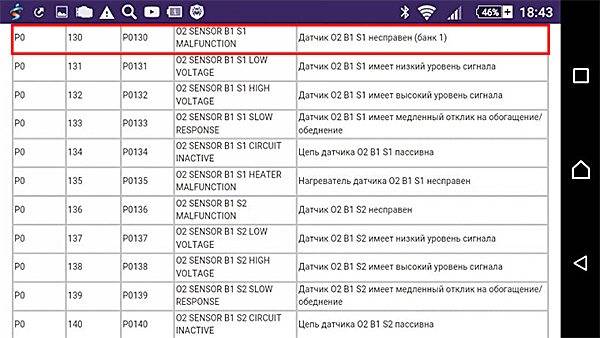

Р0130
Ошибка P0130 Renault Logan
Ошибка P0130 на Рено Логан формируется по следующим причинам:
- сбои в функционировании первого датчика лямбды, в том числе из-за плохого контакта или обрыва, короткого замыкания в цепи;
- пониженное давление в топливном контуре;
- выход из строя одной или нескольких топливных форсунок;
- подсасывание воздуха на соединениях впускного коллектора;
- неполадки в работе выхлопной системы.
При фиксации кода P0130 на Renault Logan проявляются следующие симптомы:
- Загорается индикатор «Check Engine».
- Повышается уровень потребления топлива;
- Из выхлопной трубы дым белого цвета.
Для решения проблемы, достаточно заменить неисправный контроллер кислорода. Но предварительно понадобится проверить целостность питающей цепи. При этом сам датчик смонтирован на выпускном коллекторе, и отвечает за сопоставление уровня кислорода в выхлопном контуре с внешней средой.
u1122 и u1123
Ошибки u1122 и u1123 Renault Logan
Для начала определимся, что означают коды:
- u1122 – работа электрического привода дроссельной заслонки;
- u1123 – работа электродвигателя ДЗ.
Указанные ошибки Рено Логан не отражаются непосредственно на пуске двигателя, но отмечается рост холостых оборотов до полутора тысяч. При этом с периодичностью в одну секунду наблюдается попытка сбросить обороты до нуля. В то же время отсутствует реакция от педали акселератора. На приборной панели загорается индикатор в виде спирали и «Check Engine».
Р0141
Ошибка P0141 Renault Logan
При обнаружении неполадок с подогревом кислородного датчика, который смонтирован за катализатором, выпадает ошибка P0141 на Renault Logan. При этом не стоит путать неисправность с кодом P0135. Он обусловлен неисправностью датчика лямбды, установленного перед катализатором. К характерным признакам кода P0141 относятся:
- плавающие обороты при пуске холодного двигателя;
- повышенный расход топлива.
Программируем «БК»
Но в случае, если необходимо получить больше функций у штатного устройство, то необходимо внести некоторые изменения в бортовой компьютер Рено Дастер или заменить его на другую модель. В данном случае понадобиться паяльник, тестер и начальные навыки работы с электричеством. Тестер должен работать с напряжением 12В.
Затем следует снять панель приборов, как указано выше, чтобы получить доступ к шине.
Работать придется с проводами, которые подходят к приборной панели и управляют штатным монохромным дисплеем. Они, как правило, черного и серого цвета. С ними нужно выполнить несколько непростых действий:
- К черному проводу подключается специальная кнопка для выбора режимов на устройстве.
- Для этого прозваниваем кнопку, чтобы найти нужные контакты и подсоединяем их к проводам.
- Провод кнопки подключается к 23 разъему шины.
Затем провода провода от кнопки соединяются с 19 разъемом серой шины. Номера отчетливо видно на самой клемме. После этого протягиваются провода к ЭБУ. Обычно требуется не более полутора метров кабеля, но лучше сделать небольшой запас. Разбираем корпус и подсоединяем провода к 7 разъему.
После этого начинаем проверять работает бортовой компьютер Рено Дастер или нет.
Если подключение было выполнено верно, но устройство не работает необходимо обратить внимание на тип неисправности. Если не включается дисплей, то следует проверить соединения под панелью приборов
Если это не помогло, следует проверить все провода при помощи тестера. Так же необходимо убедиться в том, что правильно подключена кнопка.
Частые вопросы по автодиагностике через компьютер или смартфон Логан и Логан 2
OBD2 адаптеры и сканеры позволяет считать и расшифровать большинство кодов, ознакомиться с показаниями датчиков в режиме реального времени.
Диагностика двигателя и датчиков рено логан через OBD2
Через OBD2 интерфейс можно провести диагностику и считать параметры с датчиков двигателя:
- Лямбда зонд
- Датчик скорости
- Датчик температуры охлаждающей жидкости
- Датчик холостого хода
- Датчик давления кондиционера
- Датчик дроссельной заслонки.
- Датчик расхода воздуха.
Другие датчики:
- Температуры двигателя – передает ЭБУ информацию о необходимости включения вентилятора.
- Температуры выпускаемого воздуха – проверяют перед холодным запуском.
- Детонации – нормальные показатели: 03-1 Вольт.
- Датчики системы АБС и SRS
Для подробного изучения датчиков и системы управления двигателем EMS 31-32 ознакомьтесь с документацией ниже:
Simens (контроллер EMS 31-32) (.PDF)
Подходящие адаптеры для диагностики Логан
Используются адаптеры с микроконтроллером ELM327, поддерживающие протоколы ISO 14230 или 9141-2. Они могут подключаться через Wi-Fi или Bluetooth.
Для автолюбителей рекомендуется использовать универсальный OBD2 Scan Tool Pro с прошивкой v. 1.5.
Для адаптеров требуется внешний приёмник в виде ноутбука или смартфона, на котором установлена диагностическая программа, например ПО Torque Pro или OBD Car Doctor.
Подходящие сканеры для диагностики автомобиля Рено Логан
- Оригинальные автосканеры: для Renault Logan 1 и 2, начиная от 2004 года и до настоящего времени – Штат ДСТ-2, Штат DST-mini.
- Универсальные автосканеры: Launch CReader VI+ , Launch X431 Pro– для авто с поддержкой OBD2.
- Дилерский прибор для диагностики машин Renault начиная с 1990 года выпуска — Renault CAN Clip.
Можно ли диагностировать через OBD2 подвеску, рулевого и ходовой
Механику, например, ходовую часть, проверить этим сканером невозможно. Если в системах установлены датчики, то показания и ошибки отобразиться, например такие как датчик АБС, датчики в коробке передач и т.д
Замена воздушного фильтра двигателя
Перед заменой фильтра снимаем резиновый хомут с патрубка воздухозаборника и лучше его положить в карман, чтобы не потерять в процессе замены фильтра. Убрав хомут снимаем коробку воздухозаборника, затем отдаем шестигранником на 25 мм два самореза. Отдав крепление фильтра снимаем воздушный фильтр. Смотри на видео, хорошо видно, что фильтр действительно хорошо забился и видимо двигателю не хватает воздуха для создания нормального состава топливной смеси.
Протираем чистой ветошью корпус от пыли и устанавливаем новый фильтр (проследив, чтобы он плотно прилегал по контуру корпуса) и собираем все обратно, как разбирали. При установке нам необходимо попасть за нижние выемки двумя выступами пластмассового корпуса, чтобы он мог плотно «сесть» на свое место. Затем, наживив двумя саморезами крепления корпуса фильтра, равномерно их затягиваем. Не забываем взять резиновый хомут из кармана и поставить на место.
Настройка программы эбу
Воздушный фильтр заменили, сейчас пробуем заводить двигатель. После запуска двигателя сигнальная лампа продолжает гореть. Причин может быть несколько: топливо, зажигание, датчики и, чтобы не «бродить в потемках» нужно ехать на сервисную станцию и произвести диагностику автомобиля.
Перед тем, как поехать к мастеру диагностики автомобилей, попробуем открутить минусовой провод с аккумуляторной батареи и произвести настройку программы эбу. Надо включить зажигание и три раза коснутся секунд по 15 минусовым проводом до клеммы аккумулятора. При каждом касании отчетливо слышен звук зуммера и происходит самонастройка программы. Настройка ЭБУ также не принесло желаемого результата, и лампа предупреждения продолжает гореть. Следовательно, нужно по любому обращаться на сервисную станцию.
Диагностический разъем Рено
Диагностический разъем Рено
Диагностические разъемы применяемые в автомобилях семейства Renault не отличаются большим разнообразием в отличие от автоконцернов японского производства и на настоящий момент известно два типа диагностических разъемов автомобилей Рено.
На автомобилях Рено ориентировочно до 1998 года применялся 12-ти контактный диагностический разъем прямоугольной формы.
Как правило диагностический разъем такого типа на автомобилях Рено располагается под капотом автомобиля на перегородке между моторным отсеком и салоном самого автомобиля.
Представленный 12-ти пиновый диагностический разъем автомобиля Рено имеет следующую распиновку:
1 K-линия диагностики АКПП автомобиля (AD4)
7 K-линия диагностики АКПП автомобиля (M)
8 L-линия диагностики двигателя автомобиля (системы Siemens/Bendix/Renix SPI/MPI)
9 K-линия диагностики двигателя автомобиля (системы Siemens/Bendix/Renix SPI/MPI)
10 L-линия диагностики двигателя автомобиля (системы Fenix 5, Magneti Marelli 06R, Motronic M4.4.2)
11 K-линия диагностики двигателя автомобиля(системы Fenix 5, Magneti Marelli 06R, Motronic M4.4.2), ABS, AirBag
На современных моделях автомобилей Рено (Renault), большинство моделей после 1997 года и все современные модели, имеют 16-ти контактный разъем OBD-IIвыполненный в форме трапеции.
Данный диагностический разъем на автомобилях Рено располагается, как правило под торпедой (под рулевой колонкой)
в ногах у переднего пассажира (Renault Avantime)
либо на задней стенке вещевого ящика (бардачка) автомобиля (к примеру, на Рено Логан) за пластиковой крышкой
4 Заземление кузова автомобиля
5 Сигнальное заземление автомобиля
6 Линия CAN-High, J-2284
7 К-линия диагностики автомобиля(ISO 9141-2 и ISO/DIS 14230-4)
14 Линия CAN-Low, J-2284
15 L-линия диагностики автомобиля(ISO 9141-2 и ISO/DIS 14230-4)
16 Питание +12В от АКБ автомобиля
Диагностический разъем Опель
В настоящее время в семействе Опель различают только два вида диагностических разъемов.
На автомобилях Опель с 1988 до 1996 года применялся 10-ти контактный диагностический разъем.
Как правило диагностический разъем такого типа на автомобилях Опель Vectra A и Omega A располагается под капотом автомобиля, а на автомобиле Astra F в салонном блоке предохранителей самого автомобиля.
Представленный 10-ти пиновый диагностический разъем автомобиля Опель имеет следующую распиновку:
A) Контакт массы
B) Контакт предназначеный для считывания медленных кодов самодиагностики автомобиля. K — линия диагностики двигателя автомобиля.
C) Контакт предназначеный для считывания медленных кодов самодиагностики АКПП автомобиля. L-линия диагностики АКПП автомобиля.
D) Контакт предназначеный для считывания медленных кодов самодиагностики бортового LCD-дисплея и бортового компьютера автомобиля.
E) Контакт предназначеный для считывания медленных кодов самодиагностики автомобиля.
F) Контакт питания +12В
G) K-линия диагностики двигателя, АКПП, ABS автомобиля.
H) Контакт предназначеный для считывания медленных кодов самодиагностики блока круиз-контроля и противоугонного устройства (ATWS) автомобиля.
J) Контакт предназначеный для считывания медленных кодов самодиагностики системы управления полный приводом автомомбиля.
K) Контакт предназначеный для считывания медленных кодов самодиагностики ABS. L-линия диагностики ABS автомобиля.
На современных моделях автомобилей Опель (Opel), большинство моделей после 1996 года и все современные модели, имеют 16-ти контактный разъем OBD-IIвыполненный в форме трапеции.
Данный диагностический разъем на автомобилях Опель располагается, как правило под торпедой (под рулевой колонкой) на примере автомобиля Opel Corsa
возле ручки стояночного тормоза на тоннеле между передними сиденьями (Opel Vectra B)
Как выполнить диагностирование?
- Вначале подключаем штекер устройства к специальной «розетке» автомобиля, которая в Рено Логан расположена в нише бардачка.
- Ключ зажигания устанавливаем в позицию «2» и включаем диагностический прибор.
- Подсоединяем USB-приемник к месту, где находится непосредственно диагностический разъем на вашем компьютере.
- Ожидаем завершения загрузки диагностирующей программы и активируем кнопку «сканировать».
- Теперь наблюдаем за ходом сканирующего процесса.
- Если имеют место ошибки, то они будут отображаться в виде кодов.
Прибор обладает удобной функцией, позволяющей выполнить сканирование конкретного электронного блока.
Обнаруженные неисправности (ошибки) можно удалить из запоминающего устройства, присутствующего в модуле управления Рено Логан. Если попытка удаления не удалась, то соответствующую неисправность конкретного узла необходимо ликвидировать посредством ремонта или замены некорректно функционирующего элемента. При отсутствии должного опыта в указанных ремонтных операциях рекомендуем воспользоваться помощью профессионального сервиса.В интернете сегодня можно отыскать расшифровки кодов всевозможных ошибок. Это позволяет самостоятельно идентифицировать неисправность и ее устранить без вмешательства специализированной мастерской.
Завершив процесс сканирования, выключаем зажигание и отсоединяем диагностический разъем устройства от автомобильной «розетки».
Софт для OS WINDOWS
Для работы с этими гаджетами (которыми может стать смартфон, планшет, нетбук или ноутбук) достаточно иметь адаптер и приложение для диагностики OBD-II.
Scanmaster и PCMScan. Обе эти программы подходят для всех авто, показывая описание сбоев, выводить информацию для печати и прочее.
Для машин некоторых стран-производителей существуют отдельные утилиты. Они более точно подходят для этих систем и работать с ними актуальнее.
ForScan. Разработана для автомобилей концерна Ford. Имеет русскоязычный интерфейс. Функции включают возможность отслеживания состояния подушек безопасности и ABS. Подходит также к Mercury и Mazda.
TiggoDiag. Программа для диагностики рекомендуется владельцами автомобилей из Китая и гаджетов на Windows. Отлично подходит к Chery, Great Wall и другим. Позволяет анализировать данные машины и работать с дополнительным оборудованием. Помимо этого, совместима с Mitsubishi.
Как диагностировать Рено Логан при помощи бортового компьютера
Диагностика Рено Логан через бортовой компьютер. Перед тем, как начать самодиагностику своего Рено Логан, постарайтесь ответить на небольшой список вопросов:
Ответив на все эти вопросы, можно переходить к самой процедуре диагностики:
- Вставьте адаптер в диагностический порт и поместите телефон или планшет в удобное положение.
- Заведите машину, включите функцию Bluetooth на вашем устройстве и запустите программу диагностики (пусть будет Torque).
- Подождите, пока программа соберет необходимые данные о параметрах работающего двигателя.
- Перейдите в раздел Check Engine, пока программа считывает информацию из ЭБУ. Если есть информация о неисправности в блоке управления, код ошибки и вся необходимая информация об этой неисправности сразу же появится на экране вашего гаджета. Программа позволяет искать дополнительную информацию в Интернете, а также позволяет восстанавливать информацию об ошибке. Таким образом, у вас есть возможность не только снять «чек», но и устранить причину его возникновения.
Типы устройств
Сегодня на рынке присутствуют электронные устройства, имеющие специальный диагностический разъем «OBD» для коммутации с бортовой автомобильной сетью. В их числе:
- оригинальный сканирующий аппарат «Renault – clip»;
- универсальный считывающий прибор «ELM».
Также можно отыскать множество других устройств-сканеров, которые также имеют диагностический разъем, однако мы остановимся на этих двух вариантах, позволяющих обеспечить 100-процентную коммутацию с диагностической розеткой в Рено Логан.
1. ELM 327 позиционируется как универсальный сканер, позволяющий осуществлять считывание кодов ошибок бортовых электронных систем.
Этот прибор принадлежит к когорте бюджетных устройств и доступен для многочисленной армии владельцев Рено Логан. Для запуска аппарата в действие следует установить некоторые программы, посредством которых осуществляется диагностирование. Устройство имеет диагностический разъем, который позволяет беспроблемно коммутироваться с входными «розетками» большинства моделей автомобилей «свежих» годов выпуска, в том числе и Renault Logan.
2. «Renault Clip» является дилерским диагностическим оборудованием, позволяющим выполнить сканирование системы автомобиля с целью последующего исправления идентифицированных ошибок.Стоимость последнего сканирующего комплекса весьма высока, поскольку в его софте присутствует фирменная программа Рено, которой доступна возможность не только регистрировать некорректную работу электронных узлов, но и изменять по собственной воле владельца Renault Logan некоторые параметры настроек программ блока управления, отвечающих за функционирование конкретных узлов.
Для повседневного любительского применения рекомендуем склониться к приобретению именно «ELM 327». Устройство качественно выполнит диагностику и сбережет определенную долю средств в «семейном кошельке».
Рено Логан расход топлива на 100 км
Как снять заднее сидение Рено Логан
Рено Логан замена датчика холостого хода
Достоинства
- Вы экономите свое время, не ожидая очередь на станциях технического обслуживания.
- Ни для кого не секрет, что многие мастера в автосервисах попросту лукавят и призывают владельцев совершать ненужный им ремонт. В процессе пользования данной программой, вы убережете себя от обмана в сервисах.
- Очередным положительным моментом в использовании данной программы является экономия денежных средств. Если сопоставить стоимость программы и услуг автосервиса по сканированию вашего автомобиля выясняется, что стоимость прибора с программой равна двум поездкам к мастеру.
- Еще одним преимуществом данного решения является его универсальность, проводя диагностические работы, можно неплохо заработать и быстро окупить приобретение.
- Ну и напоследок – это самоудовлетворение. Для многих владельцев Рено Логан осуществление самостоятельного ремонта железного друга является гордостью и предметом долгих разговоров с друзьями.
ELM327 программы для компьютера или ноутбука (Windows)
Эти elm327 программы предназначены для диагностики автомобиля с помощью компьютера, устанавливаются на компьютеры на базе Windows. В описании к программе написано для каких автомобилей она предназначена, а так же с какими типами адаптеров она работает – USB, Wi Fi или bluetooth.
ScanMaster ELM 2.1
Самая универсальная и функциональная elm327 программа. Отлично работает как с иномарками, так и с автомобилями Российского производства. Рекомендуем начинать диагностику именно с этой программы.
Работает с адаптерами: USB, Bluetooth, Wi-Fi
OpenDiag
Программа для диагностики всех моделей русского автопрома (ВАЗ, ГАЗ, УАЗ и др.). Поддерживает несколько видов адаптеров, в том числе и elm327. Это самая удобная программа для диагностики русских авто. Если у Вас русский автомобиль, то рекомендуем использовать именно эту программу.
Работает с адаптерами: USB, Bluetooth
FORScan
Эта elm 327 программа создана специально для автомобилей марок: FORD, Mazda, Lincoln и Mercury. Она имеет огромные возможности, сканирует все блоки авто, включая подушки безопасности, ABS и прочее. Есть возможность конфигурации и программирования параметров.
Работает с адаптерами: USB, Bluetooth, Wi-Fi
ELMConfig
Эта программа так же для автомобилей FORD. Умеет работать со всеми модулями авто, а так же, помимо диагностики, даёт возможность калибровки и конфигурирования.
Работает с адаптерами: USB
ScanXL
Программа отлично работает со множеством марок автомобилей и имеет отличный набор функций.
Работает с адаптерами: USB
PROScan
Это универсальная elm327 программа. Имеет все необходимые функции: замеряет параметры, строит графики, считывает и стирает ошибки и многое другое. К сожалению русского языка нет.
Работает с адаптерами: USB
TiggoDiag 1.2.0.3
Программа для диагностики автомобилей Cherry Tiggo, GreatWall и некоторых моделей Mitsubishi с помощью адаптера ELM327.
Работает с адаптерами: USB
Renault Logan 1.6 › Бортжурнал › Режим диагностики бортового компьютера Логан
Режим диагностики бортового компьютера Логан
На сегодняшний день каждая комплектация Renault Logan оснащается бортовым компьютером (БК).PS*Разница между этими версиями заключается в том, имеется ли кнопка переключения режимов БК на правом подрулевике
На самом деле наличие такой кнопки является не более чем маркетинговым ходом, привлекающим внимание покупателя к более дорогой комплектации
Панель приборов Рено Логан с указаниями БКНезависимо от прошивки и комплектации любой Logan имеет диагностический режим. С его помощью можно узнать:*версию прошивки БК данной модели авто; остаток топлива в бензобаке (в литрах);*моментальный расход;*выполнить диагностику элементов жидкокристаллического дисплея;*проверить датчики на наличие ошибок.Как перейти в диагностический режимДля входа в режим диагностики БК следует поочерёдно выполнить такие действия:*поместить ключ в замок зажигания;*нажать и удерживать на панели приборов кнопку, отвечающую за сброс пробега (суточного);*повернуть ключ, не отпуская кнопку;*кнопку необходимо удерживать ещё пару секунд до появления на дисплее чисел;*отпустить кнопку.
Выполнив все вышеперечисленные рекомендации, бортовой компьютер войдёт в диагностический режим. Это можно понять по «дёргающимся» стрелкам спидометра и тахометра.В этом режиме становится доступно четыре окна с различной информацией. Смена окон осуществляется нажатием на кнопку.Подробнее о содержании доступных экранов</center>Первый экран содержит данные о версии прошивки БК Logan.
Указание на панели приборов ЛоганаВторой экран отображает одновременно все элементы ЖК-дисплея, а также показывает работоспособность каждого из них. В случае возникновения какой-либо неисправности не высветится соответствующий значок.
PS*Следует отметить, что один из элементов табло часов отсутствует в принципе, так как он попросту не используется ни для двенадцати-, ни для двадцатичетырёхчасового обозначения времени.
Третий экран показывает, сколько бензина содержится в баке, причём в литрах. Если на нём виднеются одни прочерки, значит, неисправна электропроводка автомобиля.Здесь также существует один нюанс: данный режим точно показывает оставшееся количество топлива лишь до 50 л, при больших значениях отображаться будет всё равно цифра 50.
Манипуляции для получения информации от БК ЛоганаЧетвёртый экран отвечает за информирование о работоспособности датчиков, регулирующих уровень охлаждающей жидкости и уровень топлива, и о мгновенном расходе (эта функция доступна лишь при наличии бортового компьютера с прошивкой 6002). При отсутствии имеющихся и запомненных неисправностей на дисплее отображается «- — — — -«. Существуют и другие обозначения:
*имеющиеся и записанные в памяти неисправности датчика, отвечающего за температуру охлаждающей жидкости, появляются на дисплее при разомкнутой цепи в виде «- — -TO», а при коротком замыкании – «- — -TC». Эти неисправности не критичны и на них можно не обращать внимания, если двигатель достаточно охлаждён;*имеющиеся и записанные неисправности датчика, определяющего уровень топлива, при разомкнутой цепи представлены на экране в виде «-JO- -«, а при коротком замыкании – «-JC- -«;*имеющиеся и запомненные неисправности системы информирования по поводу расхода бензина при отсутствии сигнала, оповещающего о мгновенном расходе, отображаются на дисплее как «D- — — -«.
В случае если имеющихся и запомненных неисправностей несколько, то они высвечиваются в одной строке. Чтобы удалить их из памяти и покинуть режим самодиагностики, следует зажать кнопку, расположенную на панели приборов, на несколько секунд.
При наличии прошивки 6002 доступен ещё и пятый экран, показывающий расход топлива при заведённом двигателе в л/ч. Данный режим позволяет узнать моментальный расход даже тогда, когда автомобиль стоит на месте. При наличии неисправности типа «разомкнутая цепь» или «короткое замыкание» на дисплее высвечивается «- — -«.
Расположение диагностического разъема у Рено Логан 1 и 2 – фото и распиновка OBD2 и ЭБУ
Время прочтения
Сложность материала:
Для любителей – 3 из 5
Для компьютерной диагностики через смартфон или ноутбук, требуется знать расположение OBD2 (диагностического разъема), его распиновку и тип. Статья актуальна для автомобилей Рено Логан 1 и 2 поколения.
На Logan 1 и 2 тип колодки не зависит от года выпуска автомобиля. Автомобили комплектуют 16 контактным разъемом в виде трапеции.
1. Где находится разъем для диагностики у Рено Логан
Колодка для диагностики 16 PIN (16 коннекторов) у Renault Logan расположен в бардачке со стороны пассажира, на задней стенке. У коннектора имеется заглушка, сам разъём выполнен в желтом цвете.
Базирование разъема указано на схеме под позицией 9. Ниже так же представлены наглядные фото.
Марки и года:
Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).
Выводы и их назначение:
| № | Цвет | Назначение |
|---|---|---|
| 2 | J1850 Шина + | |
| 4 | Заземление кузова | |
| 5 | Сигнальное заземление | |
| 6 | Линия CAN-High, J-2284 | |
| 7 | К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) | |
| 10 | J1850 Шина- | |
| 14 | Линия CAN-Low, J-2284 | |
| 15 | L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) | |
| 16 | Питание +12В от АКБ |
Контакты диагностического разъема для используемых протоколов
Контакты 4, 5, 7, 15, 16 — ISO 9141-2.
Контакты 2, 4, 5, 10, 16 — J1850 PWM.
Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.
Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.
Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).
Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.
3. Распиновка ЭБУ Siemens EMS‐3132 – Renault Logan
Прошивка ECU (программирование ЭБУ) осуществляется со снятием последнего с автомобиля с использованием загрузчиков, работающих с процессором ЭБУ через BSL-режим. Для установки сигнализации требуется так же подключаться с ЭБУ. Для этого необходимо знать распиновку выводов блока.
В материале “Компьютерная диагностика Renault Logan своими руками” имеется информация более подробная информация о типах ЭБУ.
Скачайте PDF файл, чтобы ознакомиться с распиновкой ЭБУ EMS‐3132.
Назначение контактов:
4. Выбор оборудования для диагностики Логана
Поиск колодки для диагностики необходим для подключения адаптера или сканера, а так же программатора. Реуомендуемое диагностическое оборудование:
- Используются адаптеры с микроконтроллером ELM327, поддерживающие протоколы ISO 14230 или 9141-2. Они могут подключаться через Wi-Fi или Bluetooth.
- Оригинальные автосканеры: для Renault Logan 1 и 2, начиная от 2004 года и до настоящего времени – Штат ДСТ-2, Штат DST-mini.
- Универсальные автосканеры: Launch CReader VI+ , Launch X431 Pro.– для авто с поддержкой OBD2.
Scan Tool Pro – бюджетный мультисканер для Renault Logan
Хороший выбор для начинающего диагноста
Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2021 – пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями Renault Logan с 2005 года выпуска.
Заключение
Диагностика Renault Duster позволяет определить коды неисправностей. Затем надо расшифровать ошибки Рено Дастер и устранить.
Диагностический режим бортового компьютера есть на следующих моделях:
- Renault Logan
- Renault Sandero
- Renault Duster
- Lada Largus
С помощью данного режима можно:
- Узнать версию прошивки бортового компьютера Рено Логан/Дастер/Сандеро/Лада Ларгус
- Узнать остаток топлива в баке в литрах
- Узнать моментальный расход
- Продиагностировать элементы ЖК дисплея
- Проверить наличие ошибок в работе некоторых датчиках
Интересно, что бортовой компьютер (БК) есть в любой комплектации, просто в базовых версиях нет специальных кнопок.
Как войти в режим диагностики БК
– вставляем ключ в замок зажигания
– нажимаем и удерживаем кнопку сброса суточного пробега на щитке приборов
– не отпуская кнопку на щитке поворачиваем ключ включаем зажигание
– кнопку на щитке продолжаем удерживать несколько секунд до появления цифр на экране
– отпускаем кнопку и мы режиме диагностики, в нём начинают “дергаться” стрелка скорости и тахометра (см. видео)
Вы вошли в диагностический режим Рено Логан/Сандеро/Дастер/Ларгус
Доступно 5 режимов с информацией, чтобы перейти к следующему нажмите кнопку на щитке приборов.
Первый экран показывает версию прошивки бортового компьютера
На втором экране включаются абсолютно все элементы жк дисплея, обратите внимание на отсутствие одной “палки” в первой цифре слева – её нет у всех, не переживайте. На третьем экране отображается остаток топлива в баке в литрах
В случае неисправности электропроводки на дисплее будут прочерки. Интересность данного режима в том, что он показывает количество топлива только до 50 литров, т.е. если у вас больше, то покажет 50
На третьем экране отображается остаток топлива в баке в литрах. В случае неисправности электропроводки на дисплее будут прочерки. Интересность данного режима в том, что он показывает количество топлива только до 50 литров, т.е. если у вас больше, то покажет 50.
Четвёртый экран показывает мгновенный расход. Данный режим имеется только при наличии прошивки 6002. В данном режиме компьютер показывает моментный расход даже на стоящем автомобиле. Если присутствует неисправность в цепи на дисплее будет прочерк.
Следующий экран доступен также при прошивке БК 6002. Показывает наличие неисправностей датчиков уровня охлаждающей жидкости, датчика уровня топлива и системы информирования о расходе топлива.
При отсутствии как имеющихся так и запомненных неисправностей на дисплее выводятся “- – – – -“.
– Запомненные и имеющиеся неисправности датчика температуры охлаждающей жидкости выводятся на дисплей в виде “- – -TO” при разомкнутой цепи или “- – -TC” при коротком замыкании. Неисправности датчика температуры охлаждающей жидкости не являются критическими; можно не обращать внимания на неисправность “TO”, если двигатель холодный.
– Запомненные и имеющиеся неисправности датчика уровня топлива выводятся на дисплей в виде “-JO- -” при разомкнутой цепи, “-JC- -” при коротком замыкании.
– Запомненные и имеющиеся неисправности системы информирования о расходе топлива выводятся на дисплей в виде “D- – – -” при отсутствии сигнала расхода топлива. Неисправности системы информирования о расходе топлива принимаются во внимания только, если автомобиль оснащен бортовым компьютером.
Все приведенные на странице “запомненные неисправности датчика” являются обнаруженными неисправностями, но которые больше не проявляются. При наличии нескольких запомненных или имеющихся неисправностей они показываются на одной и той же строке.
Для удаления из памяти запомненных неисправностей и выхода из режима самодиагностики следует нажать и удерживать штырек нажатым несколько секунд
Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий
Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом
Замена эбу соатэ на микас 11
Лямбда цигалотрин или альфа циперметрин сравнение
Горит спираль на панели приборов ларгус
Установка корзины сцепления маз
- Как включить брелок сигнализации
Выводы
Зная, где расположен датчик, а также коды основных ошибок, владелец авто сможет самостоятельно выявить неисправность, имею под рукой ноутбук и соответствующее ПО.
Эк запрятали-то!) На самом деле, здорово, что есть ресурсы, где можно узнать такие тонкости по автомобилю. Мне никогда в голову не приходило самостоятельно диагностику компьютера на автомобиле проводить, а это, оказывается, вовсе не сложно!
Вот это они его запрятали. Не могли куда нибудь на видное место установить. Ведь удобная вещичка.
Удобная вещичка для быстрого угона.Прятать надо,а лучше вообще убирать.
Понапакупают и создают кучу мусорной информации.
Для компьютерной диагностики через смартфон или ноутбук, требуется знать расположение OBD2 (диагностического разъема), его распиновку и тип. Статья актуальна для автомобилей Рено Логан 1 и 2 поколения.
На Logan 1 и 2 тип колодки не зависит от года выпуска автомобиля. Автомобили комплектуют 16 контактным разъемом в виде трапеции.
