Опорный подшипник дастер - Замена опорного подшипника Рено Логан

Глухой стук в передней подвеске | ЛоганМашина

Провёл профилактику на предмет устранения глухого стука в передней подвеске Рено Логан при движении автомобиля на мелких кочках…

Приветствуем уважаемый читатель блога AAuhadullin.ru.

Сегодня исполнился ровно год, как поменял рычаги передней подвески Рено Логан.

На этом видео показал уже изношенные оригинальные рычаги передней подвески, установленные ещё на заводе АвтоФрамус.

Как смотрятся изделия завода, пожалуйста, смотрите на видео ниже:

По весу металла оригинальные рычаги тяжелее по сравнению с германской компанией TRW.

На моём автомобиле Логан в данный момент проявляются постукивания по мелким кочкам, то с правой стороны, то с левой. Предварительный диагноз, что просели сайлентблоки и глухой стук в передней подвеске, а временами мелкий исходит именно от них.

Сейчас попробуем снять колёса, чтобы появился доступ к деталям, и проверим затяжку крепления сайлентблоков. Нам надо проверить, пропадёт глухой стук в передней подвеске на мелких кочках или нет после такой профилактики.

Если проблема была в ослаблении крепления сайлентблоков, то глухой либо мелкий стук должен исчезнуть.

Сейчас установлены, по-моему, хорошие рычаги передней подвески Рено Логан от компании TRW, Германия.

Прежние оригинальные рычаги от завода были заменены в сборе по причине износа сайлентблоков и шаровых опор. Сам же металл не повреждён и рычаги оставлены для замены, если, например, рычаги буду менять не в сборе, а только с заменой сайлентблоков и шаровых опор.

С рычагов выпрессовываются сайлентблоки и шаровые опоры и устанавливаются новые. Для реставрации желательно приобретать запчасти от проверенных производителей, хорошего качества, чтобы изделия служили, как можно дольше.

Для реставрации рычагов можно просто обратиться в знакомый автосервис. Вам замену сайлентблоков и шаровых опор выполнят профессионально с использованием прессового оборудования.

Снимаете рычаги в сборе и относите к своим мастерам, а затем устанавливаете своими руками на машину. Это делается в том случае, если сами хотите ремонтировать машину своими руками и получить от проделанной работы удовольствие.

А так рекомендую вам, чтобы не терять своё драгоценное время заезжать в автосервис и вам останется только следить за умелой работой мастеров.

Предупреждение. Однако завод-изготовитель рекомендует для надёжности и безопасности дальнейшей эксплуатации выполнять замену рычагов в сборе с сайлентблоками и шаровыми опорами.

Схема работы по устранению стука в подвеске

Перед началом работы необходимо поставить откатные башмаки с двух сторон под заднее колёсо автомобиля. Затем снимаются передние левое колёса для доступа к рычагам и их креплению. Под кузов авто ставится дополнительный упор для страховки при работе.

Далее протягивается крепёж рычага в районе сайлентблоков. После протяжки нужно будет проехаться, чтобы определить, пропал глухой стук или же все осталось по-прежнему. Если же мелкий стук по кочкам не пропадёт, то придётся искать дальше в передней подвеске причину неисправности.

Для работы используем ключ на «18». Начал подтягивать и действительно есть небольшая слабина, и гайка тянется легко. Протягиваем гайки сайлентблоков с двух сторон на оси крепления, а также болт тяги, который крепится к кузову авто. Для работы удобно использовать накидной ключ или головку с воротком.

Подобная работа проделывается и с правой стороны машины. Под кузов автомобиля также устанавливается дополнительный упор и тоже протягивается крепёж сайлентблоков и верхний болт тяги.

Предварительно перед протяжкой гаек крепления сайлентблоков обрабатываем соединение преобразователем ржавчины ВД40 или подобным составом.

Попутно обратил своё внимание на переднюю стойку, где видно небольшие потеки, даже не потеки, а запотевание, но это не критично и можно пока эксплуатировать автомобиль. Стойки держат хорошо и не пропускают удары на лежачих полицейских. С противоположной стороны машины также одна гайка имела слабину и подтянулась

Так что в целях профилактики рекомендую при появлении стуков подтягивать гайки крепления рычагов, болты тяги к кузову авто

С противоположной стороны машины также одна гайка имела слабину и подтянулась. Так что в целях профилактики рекомендую при появлении стуков подтягивать гайки крепления рычагов, болты тяги к кузову авто.

На этом заканчиваю писать статью. Логановод оставляйте комментарии, ставьте лайки и задавайте вопросы.

До свидания. Удачи на дорогах.

И также почитайте статью:

Рычаги передней подвески TRW

Стук защиты картера

Замена шаровой опоры и рычага

Замена резинок стеклоочистителя

Разборка происходит так:

Конструкция устанавливается в тиски.
Пружина стяжки ставится так, чтобы могла ходить между верхней и нижней опорой.
Откручивается крепление опорного подшипника.
Деталь снимается вместе с резиновой облицовкой. Если подшипник стреляет и стучит, имеется люфт и зазоры при прокручивании, то его тоже стоит заменить.
Следом за опорной чашкой снимается пружина.

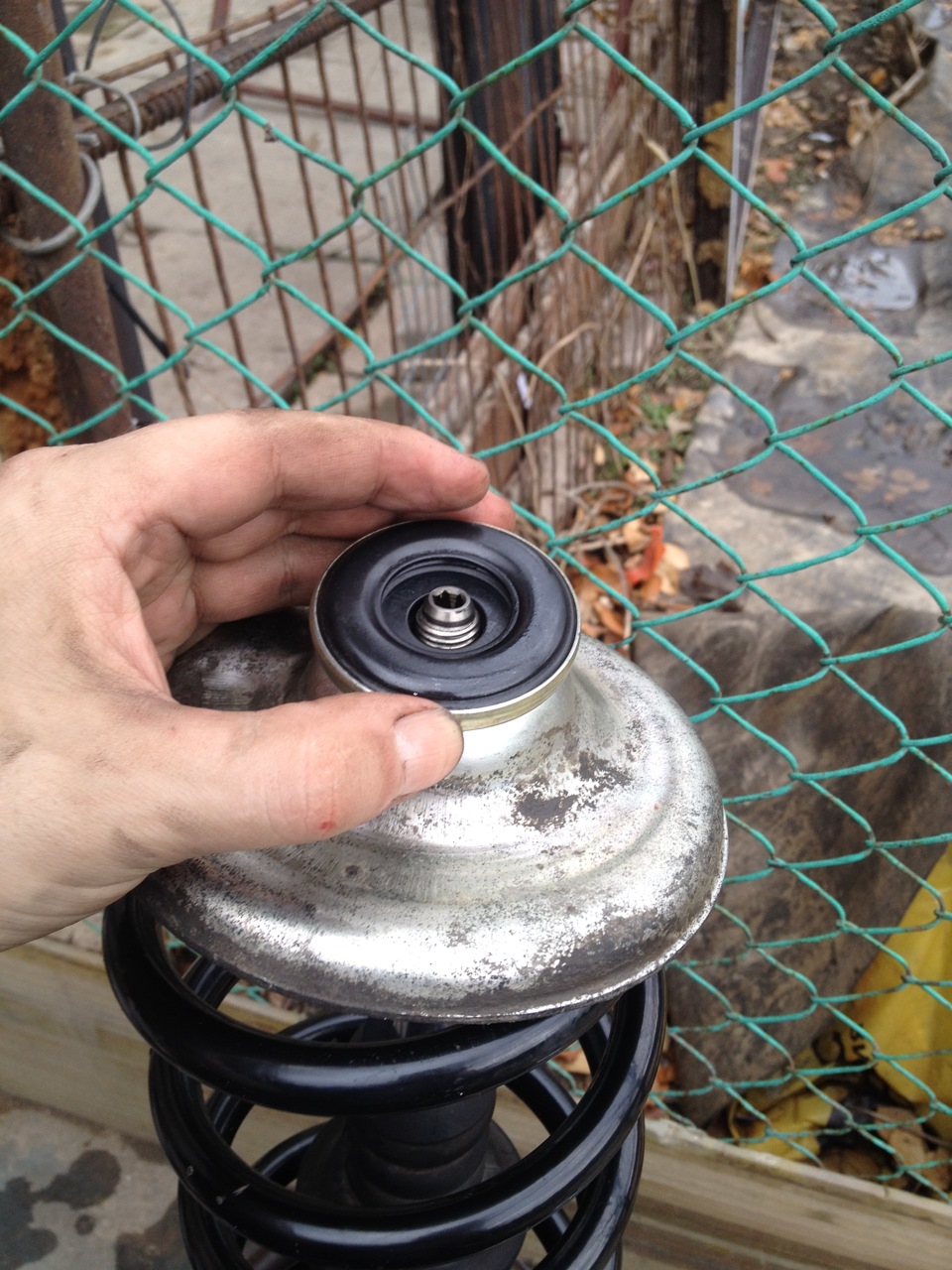

Устанавливается новый элемент.
Все собирается в обратной последовательности.

Иногда стойки амортизатора можно не менять, а просто прокачать. Для этого следует обратиться в автосервис.

Замена передних стоек Логан проводится гораздо чаще задних, а сам процесс существенно не отличается.

Признаки неисправности опорного подшипника

Основным признаком поломки, который должен насторожить водителя, является стук в области передних левого или правого лонжеронов. На самом деле источниками стука и скрипа могут быть и другие детали подвески, однако начать проверку нужно именно с “опорника”.

Особенно характерно неприятные звуки проявляются при езде по неровной дороге, по ямам, на резких поворотах, при значительной загруженности машины. То есть, в условиях критической эксплуатации подвески. Кроме этого, водитель наверняка субъективно почувствует снижение управляемости машины. Рулевое управление не так быстро откликается на его действия, появляется некая инерционность. Также машина начинает “рыскать” по дороге.

Замена амортизатора без стяжек

Если нет стяжек, можно попробовать заменить амортизатор без использования приспособлений, но сразу следует отметить, что этот способ достаточно рискованный, хотя при должной аккуратности и внимательности все должно получиться. Здесь порядок разборки следующий:

открываем капот, отворачиваем гайку крепления чашки над опорным подшипником;
снимаем колесо, снизу поддомкрачиваем вверх поворотный кулак, необходимо, чтобы пружина сжалась, амортизаторный шток сверху поднялся вместе с гайкой, крепящей опорный подшипник;
отвернув сверху крепеж, раскручиваем болты с гайками, крепящие поворотный кулак к стойке амортизатора, опускаем домкрат, выбиваем болты – сначала верхний, он выйдет свободно, при выбивании нижнего болта стойка амортизатора под оставшимся напряжением пружины немного отпрыгнет вниз. Но сильно пружина не выстрелит, так как она почти свободна и достаточно легко вращается руками;
теперь осталось снять амортизатор, дернув его вниз. Пружина и опорный подшипник сразу же сойдут, так как гайка их не соединяет со стойкой, она уже откручена.

Разобрать амортизаторную стойку без стяжек не слишком сложно, труднее установить амортизатор на место, стянув пружину с помощью домкрата. Но тот мастер, который так сумел разобрать амортизатор, на месте может сориентироваться, как установить все детали на место. Самое главное – сжать пружину так, чтобы болты попали в отверстия поворотного кулака. Возможно, придется отсоединить от поворотной цапфы рулевую тягу и шаровую опору, чтобы кулак мог опуститься еще ниже.

Замена опорного подшипника Рено Логан: фото и видео

В Рено Логан, как у бюджетного авто, есть свои поломки, которые происходят наиболее часто. Если у авто достаточно большой пробег, то его владелец на неровной дороге сможет услышать стуки в районе передней подвески. Наиболее часто они могут слышаться справа. В большинстве случаев причиной этого становится опорный подшипник. За счет этого элемента работает вся подвеска и амортизационная система автомобиля.

Замена опорного подшипника на Рено Логан

Процесс надо начинать с разборки. Схема подвески на Рено Логан проста, но сложности могут возникнуть именно со снятием стойки, так как её можно легко повредить. Чтобы сделать данную работу правильно, надо автомобиль поддомкратить с обеих сторон. Делать это следует равномерно, без перекосов. Далее производятся такие работы:

Откручиваем крепление опорного подшипника.
Вот такая приспособа для снятия опорного подшипника
Разбирается ходовая.
Чтобы можно было снять «опорник» сначала придётся извлечь всю стойку с пружинок, приготовьте стяжки
Извлекаем стойку. Откручиваем от неё шаровую и крепление рулевой тяги (попросите напарника покрутить руль, проверьте отсутствие стуков в рулевой рейке, если таковые есть, то подтяните рейку).
Проводится диагностика деталей. Если будет выявлено, что подшипник вышел из строя на одной стороне, то менять их надо оба одновременно. Если не соблюдать этого правила, то ремонт через какое-то время придется проводить заново.
Работает на тисках, разбираем стойку, снимаем опорный подшипник, отделяем пружину. Аккуратнее, не получите в лоб ей!
Заменить изношенные элементы на новые. При этом рекомендуется все мелкие детали менять сразу на новые (гайки, чехлы и прочее).
Собираем всё обратно. Одеваем пыльник на стойку Стойка готова к установке

В том случае, когда вовремя не поменять опорный подшипник, то это скажется на расходе топлива, так как эта деталь корректирует энергию движения авто. Также увеличится износ всех остальных элементов системы. Начнет истираться раньше времени резина. Все неровности дороги будут передаваться и водителю, что негативно скажется на его здоровье.

Оригинальный опорный подшипник 60 01 547 499

60 01 547 499 — оригинальный артикул опорного подшипника на Рено Логан

Основные причины неисправности

Многие владельцы Рено Логан знают, что опорный подшипник – расходный материал.

Его рано или поздно придется заменять полностью. Эта запчасть может выходить из строя часто. Особенно часто это наблюдается в тех случаях, когда автомобиль переобули в широкую резину. В таком случае деталь будет испытывать большие нагрузки, на которые она не рассчитана производителем.

Признаки неисправности

Такой зазор считается нормой, вернее практически отсутствие зазора

При маневре, начале движения или повороте будет слышаться скрежет, руль при этом будет уводить в сторону.
При наезде на препятствие в районе амортизаторов спереди будет также слышен скрежет металла.

Определить неисправность также можно и на СТО при прохождении диагностики. Если вовремя не заменить эту деталь, то ее поломка может послужить причиной выхода из строя и амортизатора.

Какие функции выполняет опорный подшипник?

Роль этой детали заключается в том, чтобы передать вес машины на колесо.

Специалисты при выявлении поломки опорного подшипника рекомендуют выбирать только качественные запчасти, которые советует производитель. Ремонты проводить следует только на специализированных сервисах, но, при желании, поменять подшипник можно и самостоятельно. Но при этом надо помнить, что после проведения ремонта своими силами можно столкнуться с такими неприятностями:

Неправильно установленная запчасть может стать причиной неравномерного распределения веса авто на колесо.
Срок эксплуатации подшипника будет недолгим.
Потребуется полностью менять стойки.
Полная замена стойки стоит дороговато!

Эти запчасти доступны и стоят они не много, но замену производить должен мастер. При необходимости все элементы ходовой можно менять частями или же полностью. Качество работ и срок эксплуатации будут зависеть от правильности установки деталей.

Выводы

Зная эти особенности и нюансы, вы всегда сможете вовремя выявить неполадку в ходовой и своевременно произвести замену изношенных деталей.

Какой потребуется инструмент

Для замены упорного подшипника потребуется несколько часов, набор инструментов и помощь партнера.

Инструменты, необходимые для работы:

Джек, вставай.
Репетитор весны.
Ключ для «6» (шестнадцатеричный).
Головки на «13», «18».
Стандартный набор инструментов.
Новые детали: подшипник подшипника, опора амортизатора, гайка колеса.

Когда все это доступно, можно приступать к делу. Подготовительные работы:

Поднимите машину.
Снимите переднее колесо (с заменяемой стороны).
Очистить стойку передней подвески от пыли и грязи.

Разбираем:

Открутите кронштейн, расположенный на стойке, гаечным ключом на «10» (это держатель тормозного шланга).
Найдите бачок с тормозной жидкостью под капотом автомобиля, откройте крышку. Нажмите на тормозные колодки, чтобы снять суппорт.
Ключом на 18 отверните болт крепления суппорта, одновременно ослабив нижний крепежный элемент. Наклоните суппорт в сторону, освободив тормозной диск.
Снимите два болта, которыми стойка крепится к кронштейну поворотного кулака. Для этого нужен ключ «18». Во избежание нагрузки на гомокинетический сустав кулак необходимо «привязать» к кузову автомобиля (временно).
Затем под капотом откручиваем контргайки крепления стойки к чашке лонжерона (с шестигранником на «6» и головкой на «21»), затем снимаем опорную стойку вместе с пружинным элементом.
Ослабьте натяжение резинки до люфта в верхней и нижней крышках.
Отверните гайку крепления тяги к опоре автомобиля и аналогичную головку гаечным ключом «27» с шестигранником «6».

Разберите стойку, поочередно снимая элементы:

Подшипниковая опора.
Отбойники.
Кружки.
Амортизирующий пыльник.
Ход демпферной стойки.

На стебель положите следующие предметы:

Пыльники, бампер с бампером.
Весна.
Пластина стойки (вверху).

Убедитесь, что пружина находится в правильном положении: края витков должны упираться в выступы на верхней и нижней пластинах.

Вставьте подшипник в держатель и установите его.
Закрепите гайку, удерживающую пружину, сбоку пластинами.
Ослабьте пружину натяжителя, одновременно затяните гайку до упора.
Прикрепите собранную раму стойки к чашке корпуса лонжерона, затем установите ее в исходное положение.

Итак, собираем предметы:

Прикрепите подножку на поворотном кулаке к кронштейну.
Установите на место кронштейн, удерживающий тормозной шланг и суппорт.
Затяните контргайку для крепления стойки к корпусу с помощью динамометрического ключа.
Затем повесьте колесо.

После снятия и установки передней амортизационной стойки углы развала кузова остаются неизменными. Итак, замена подшипника на Рено Логан завершена. Весь процесс не займет много времени, если заранее подготовить необходимый инструмент и четко следовать определенному алгоритму.

Но определенные функции она выполняет сама по себе. Преждевременная замена может вызвать проблемы с верхней опорой амортизатора, повысить уровень шума и привести к выходу из строя сцепления Рено Логан. Машине потребуется дорогостоящий ремонт.

Сегодня мы рассмотрим характеристики элемента. Разберемся, как правильно его выбрать. Остановимся на причинах его неисправности. Познакомимся с процессом замены и расскажем, какой инструмент вам понадобится в самостоятельной работе. Возьмем аналогичный результат и сделаем соответствующие выводы.

Подготовительный процесс к самостоятельной работе включает подбор специальных приспособлений и инструментов. Потребуются:

Джек о лифт.
Снятие пружины. Следует использовать качественный продукт. Пружина может соскочить, когда ее витки сжаты.
Набор ключей рожковых и накидных.
Трещотки и торцевые головки.
Ключи с шестигранным профилем в форме буквы «L».
Смазка внутри подшипника.

Процесс разборки и сборки — это не чистая работа. Поэтому необходимо запастись достаточным количеством тряпок. Вам предстоит позаботиться о покупке перчаток. Специалисты рекомендуют посмотреть видео на эту тему.

Для замены опорных подшипников своими руками потребуется подготовить следующий набор инструментов:

автомобильный подъемник любого типа или обычный домкрат;
устройство для затяжки рабочей пружины, обеспечивающее надежность ее крепления и исключающее возможность поломки;
набор ключей разного класса (рукоятки);
серия шестиугольников в форме «L.

Из материалов потребуется специальная смазка для подшипников (желательно термостойкая). Также вам нужно запастись небольшим количеством тряпок, используемых для удаления излишков жира и грязи, а также прочными перчатками.

Требуется инструмент

Замена и диагностика опорного подшипника

Эта статья написана для пользователей, которые хотят расширить свои знания о ремонте подшипников автомобиля рено логан. Тут вы найдете ответы на такие вопросы как: Что такое опорный подшипник рено логан? Какие причины неисправности данной детали? Как заменить опорный подшипник?

Сейчас нет такого человека, который не знал бы о том, что любой автомобиль нуждается в регулярном техническом обслуживании. Но несмотря на это наверняка многие автолюбители забывают менять или вообще не знают о потребности замены опорного подшипника.

Хотя опорный подшипник и не является самой заметной автомобильной деталью, но в нормальном функционировании автомобиля он играет недалеко последнюю роль

Во время проведения ремонта сцепления на опорный подшипник автолюбители, почему-то очень редко обращают внимание, а это довольно часто приводит к неисправности всего автомобиля. В случае его поломки может повыситься не только уровень шума, но и полностью выйдет из строя сцепление, вследствии чего вашему автомобилю потребуется полный ремонт, а это не маленькие денежные затраты. Сегодня мы поговорим об опорном подшипнике автомобиля рено логан

Итак, в представленной статье вы легко сможете найти ответы на такие довольно распространённые вопросы:

Сегодня мы поговорим об опорном подшипнике автомобиля рено логан. Итак, в представленной статье вы легко сможете найти ответы на такие довольно распространённые вопросы:

Опорный подшипник — как работает и его структура;
Основные виды опорного подшипника;
Конструкция опорных подшипников;
Опорный подшипник автомобиля рено логан — причины поломок;
Как правильно снять и заменить данную деталь автомобиля рено логан?

Опорный подшипник считается разновидностью подшипника качения, которые достаточно сильно распространены среди современных автомобилей. Такая популярность связана с упрощенным монтажом, восприятием комбинированных нагрузок, а также благодаря высокому уровню эксплуатационных характеристик.

Опорный подшипник — это часть опоры стойки переднего автомобильного амортизатора, отвечающего за осуществление вращения самой стойки вокруг своей собственной оси.

Данный подшипник применяется в конструкции передней подвески и обеспечивает возможность поворотов транспортного средства.

Опорный подшипник Рено Логан

Основные типы этой детали:

С встроенным внутренним или наружным кольцом;
С наружным кольцом, которое отделено для обеспечения вращения наружного кольца;
С внутренним кольцом, которое отделено для обеспечения вращения наружного кольца;
Одиночно-разделённый тип.

Распространённые причины неисправностей опорного подшипника автомобиля рено логан

Наверное, всем известно о том, что эта деталь является расходным материалом, который рано или поздно придётся заменить

Стоит обратить ваше внимание на то, что при определённых изменениях автомобиля подшипник может намного раньше выйти из строя. Такие последствия довольно часто встречаются после проведения тюнинга машины, а именно установление широких шин. При движении автомобиля с таким видом тюнинга, детали могут начать испытывать не предусмотренные разработчиками нагрузки

При движении автомобиля с таким видом тюнинга, детали могут начать испытывать не предусмотренные разработчиками нагрузки.

Основные признаки поломок опорного подшипника автомобиля рено логан:

При наезде на какие-либо неровности дорожного покрытия слышится скрежет в районе амортизатора;
С самого начала движения, при совершении поворотов или торможения в районе колёс слышится специфический металлический скрежет, а руль немного уводит в сторону.

Замена опорного подшипника на автомобиле рено логан

Набор необходимых инструментов:

Шестигранник;
Домкрат;
Ключ с головкой на 18;
Рожковый ключ на 13;
Стяжка для снятия пружин.

Алгоритм проведения замены:

Приподнимите машину при помощи домкрата;
Ослабьте болтики крепежа колёс;
Снимаем колёса с нужной нам стороны;
Откручиваем гайку и снимаем стойку стабилизатора;
При помощи шестигранника и рожкового ключа, немножко ослабьте гайку крепежа стойки к подушке;
При помощи ключа с головкой на 18 открутите болтик крепежа стойки к поворотному кулаку;
Отсоедините стойку от кулака;
При помощи ключа на 13 откручиваем три болтика крепежа стойки и снимаем её;
Зажмите стойку в тисках;
При помощи стяжек сожмите пружину;
При помощи шестигранника зафиксируйте шток и открутите гайку;
Замените деталь и проведите обратную сборку.

Вам также может понравиться

Как заменить своими руками?

Разобравшись с разновидностями подшипников на Логан и подбором запчастей для замены, можно переходить к ремонту. Ниже подробно описано, как заменить передний подшипник на Рено Логан.

Внимание! На Рено Логан, оборудованный АБС, следует устанавливать только подшипник с магнитным кольцом. Иначе датчик АБС не сможет работать корректно. Прежде, чем проводить операцию, нужно застопорить машину при помощи стопорных упоров или ручника

Для работы потребуется набор инструмента – он перечислен ниже

Прежде, чем проводить операцию, нужно застопорить машину при помощи стопорных упоров или ручника. Для работы потребуется набор инструмента – он перечислен ниже.

Инструменты:

зубило;
тиски;
домкрат;
молоток;
торкс T 30 и T 40;
оправка 49мм;
щипцы, чтобы убрать стопорные кольца;
ключи и головки 13, 16, 17, 18 и 30 мм;
смазка (подойдет литол-24).

Замена подшипника:

Головкой на 30 выкрутить контргайку, расположенную в центральной части колеса, затем ослабить крепления диска колеса.
Под капот установить домкрат так, чтобы два передних колеса оказались в воздухе.
Демонтировать колеса.
Снять датчик скорости вращения колеса, разжав клипсу и открепив колодку.
Воспользовавшись ключами на 13 и на 18, демонтировать с тормозных колодок направляющую с суппортом, далее привязать последний к пружине подвески.
Торкс T 40 вывернуть пару винтов ступицы, удерживающих тормозной диск, далее снять элемент (стояночный тормоз при этом нужно отпустить).
С торкс T 30 снять крепежные элементы щита и удалить его.
Зафиксировав палец ключом T 30, снять гайку, которая удерживает шарнир наконечника на рычаге кулака (ключ на 16). Вывести палец из рычага специальным инструментом или обычным молотком.
Снять гайку и болт, которые соединяют поворотный кулак с шаровой опорой. Палец шаровой вывести из поворотного кулака.
Вывести поворотный кулак из кронштейна, выкрутив его крепежи, затем снять запчасть вместе со ступицей.

Для дальнейших работ необходимы тиски, а все манипуляции лучше производить в закрытом помещении – например, в гараже. Потребуется произвести выпрессовку деталей. Это достаточно трудоемкий процесс, и для его проведения вы можете обратиться к специалисту автосервиса.

Если же вы решили действовать самостоятельно, следуйте приведенной ниже инструкции.

Продолжение работ:

Зажать кулак тисками, после чего выпрессовать ступицу, ударяя по торцевой части молотком (делается через оправку/головку нужного размера). Внутреннее кольцо не снимается.
Плоской отверткой зацепить защитную шайбу сальника подшипника и снять деталь.
Зажать в тиски фланец ступицы, установить зубило в промежутке между торцами кольца и ступицей.
Бить молотком по зубилу, отодвигая внутреннее кольцо подшипника по ступице.
Когда появится достаточный зазор, съемником изъять внутреннее кольцо.
Щипцами снять стопорное кольцо узла качения.
Выпрессовать шарикоподшипник из кулака, воспользовавшись чашечным съемником или оправкой с молотком.
Удалить загрязнения с посадочного гнезда, по возможности обработать его надфилем. Поставить установочное кольцо датчика в поворотный кулак так, чтобы его лапки были направлены вовнутрь. Держатель датчика должен попасть в паз кулака.
Смазать отверстие, поставить опорную шайбу с винтом чашечного съемника.
Поставить подшипник в разъем кулака, на торцевую часть надеть чашку съемника.
Запрессовать новую запчасть таким образом, чтобы шайба съемника опиралась на кулак.
Поставить стопорное кольцо и запрессовать в подшипник ступицу – чашка съемника упирается в торец внутр. кольца.
Произвести дальнейшие действия в обратном порядке.

Принцип замены подшипника задней ступицы автомобиля во многом схож.

Мы рассмотрели, как заменить ступичный подшипник на Рено Логан – по приведенной инструкции вы сможете произвести замену самостоятельно. Замененная запчасть в процессе поворота не должна заедать, не должен присутствовать люфт

Также в процессе работ рекомендуется обращать внимание на степень износа других деталей передней подвески – если они имеют сильное повреждение, их также следует менять

Замена рычага передней подвески Рено Логан: видео, фото, артикулы

Основные детали передней подвески – это стойки и рычаги. К стойке подобраться сложно, а вот рычаг, если необходимо, можно заменить за 10 минут. Обычно такую замену проводят, если износились сайлентблоки.

Всё выглядит просто: снимают тягу стабилизатора, затем откручивают крепление шаровой опоры.

В общем, замена рычага передней подвески Рено Логан мало отличается от аналогичной замены в других авто, где применена независимая подвеска Мак-Ферсон.

Видео-пример замены рычагов и шаровых на Рено Логан:

Как выглядит рычаг

Сам узел обычно заменяют в сборе, вместе с шаровой опорой ( о том, как выбрать шаровую на Логан здесь) и сайлентблоками. Последние два элемента запрессованы в плоскость рычага (см. рис.).

В каталоге Рено используются обозначения:

54 50 042 69R (60 01 547 519) – рычаг в сборе, правая сторона (в скобках – альтернативный артикул);
54 50 113 62R (60 01 547 520) – левая сторона.

Ещё отдельно продают сайлентблоки (60 40 002 245), но мы будем менять узел в сборе. Кстати, в конструкции предусмотрен пыльник, закрывающий опору. Пыльники с заменяемых рычагов можно снять, чтобы оставить их про запас.

Рекомендуют проводить замену пары рычагов, то есть левого и правого сразу. Проблема в том, что не у всех такая возможность есть.

С завода будут установлены рычаги LUCAS/TRW. Фирма TRW их обозначает так: JTC 1241 (правый), JTC 1240 (левый).

Особенности конструкции стабилизатора

Роль тяги стабилизатора в седане Логан выполняет шпилька, то есть болт 8 (см. рис.). Снизу на него накручена гайка.

О замене втулки стабилизатора в этом материале подробно!

Рычаг передней подвески правый

Гайку на шпильке выкручивают, придерживая шляпку болта сверху.

Вообще же замена рычага передней подвески Рено Логан обладает особенностями:

Две гайки на винтах 3 затягивают на последнем этапе, когда автомобиль опирается на четыре колеса;
Проводя монтаж, лучше снимать пыльник ШРУСА с детали 7, чтобы не повредить его.

Когда пыльник сдвинут, можно откручивать гайку 9. Рассмотрим все шаги по порядку.

Все действия от «А» до «Я»

Для выполнения демонтажа понадобятся два плоских ключа «на 13», а также ключи «на 19» – плоский, накидной и торцовый. Шпилька стабилизатора рассчитана под ключ Torx T30. Он понадобится на «шаге 3»:

Переднее колесо поддомкрачивают и снимают;
Надо снять основную тягу подвески (см. рис.), для чего откручивают верхнюю и нижнюю гайку;
Основная тяга – трубка и гайки
Откручивают гайку на шпильке стабилизатора. Шляпку винта придерживают ключом Torx;
С помощью ключей «на 19» скручивают гайку крепления шаровой опоры. Затем отвёрткой разжимают стяжное крепление, чтобы вытащить опору вниз;
Предпоследний шаг по демонтажу
Рычаг теперь удерживают только винты сайлентблоков. Их легко будет выкрутить ключом «на 19».

Монтаж выполняют в порядке, обратном рассмотренному. Значения тяговых усилий приводятся ниже. Кстати, гайки на винтах сайлентблоков надо зажимать в последнюю очередь.

На первом шаге желательно задействовать ручник, а также использовать дополнительную страховку. Желаем успеха.

Регламент

Под пыльником опоры, такой, как на фото, всегда находится шар. Если на нём напечатана буква R, значит, опора была куплена отдельно от рычага.

Фирма Рено выпускает и опоры по отдельности (40 16 047 93R), и рычаги в сборе. В первом случае буква R будет присутствовать. Более подробно в материале: замена и диагностика шаровой опоры на Рено Логан своими руками.

По регламенту заменяют узел в сборе. Он в любом случае содержит опору и два сайлентблока. Соблазн заменить только одну опору возникает при появлении стуков в передней подвеске только с одной стороны!

Регламентные операции:

Замена опорного подшипника Рено Логан

Глухой стук в передней подвеске | ЛоганМашина

Схема работы по устранению стука в подвеске

Разборка происходит так:

Признаки неисправности опорного подшипника

Замена амортизатора без стяжек
