Инструкция по замене подшипника
Как поменять опорный подшипник на Рено Логан 1.4 (1.6) — пошаговая инструкция
Передние опорные подшипники Рено Логан (7) установлены между верхней опорной чашкой пружины (8), и верхней опоры стойки передней подвески (6). Гайкой (5) подшипник зажимается между элементами (8), (6). Гайка опорного подшипника Рено Логан (3) через верхнюю чашку крепит модуль к кузову. Посмотрите устройство передней стойки на фото ниже.
Снятие и замена опоры передней стойки Рено Логан
- Установите автомобиль на поверхность без ям, а под задние шасси поставьте противооткатные упоры. Теперь ослабляем болты колеса.
- Поднимаем домкратом автомобиль, снимаем колесо.
- Находим кронштейн с тормозным шлангом, смазываем болт Wd-40, так же смазываем болты стойки.
- Откручиваем резьбовое крепление кронштейна ключом № 10.
- Теперь находим под капотом бак с тормозной жидкостью и открываем его.
- Разжимаем колодки ударной отверткой, для того чтобы снять тормозной суппорт.
- Откручиваем болт тормозного суппорта ключом 18 мм. Нижний болт ослабляем, чтобы повернуть суппорт в левую сторону.
- Далее откручиваем два болта соединяющих стойку с поворотным кулаком. Используем накидной ключ, головку 18 мм, трещотку.
- Вынимаем болты, если потребуется выбиваем. Затем освобождаем поворотного кулак, крепим его к кузову по возможности.
- Нижняя часть конструкции отсоединена, далее откручиваем контргайку опорного подшипника под капотом. Смачиваем резьбу WD-40.
- Используем шестигранник на 6, и специальную головку 21 мм со сквозным отверстием. Одновременно придерживая стойку снизу, снимаем её.
- Откручиваем гайку с резьбы штока. Возьмите шестигранник 6 мм, с головкой 27 мм.
- Затем снимаем верхнюю опору передней стойки Логана, вместе с подшипником, который потребуется менять. Далее убираем чашку, отбойник, буфер хода сжатия с чехлом амортизатора.
Как заменить опорный подшипник на Рено Логан — установка нового
На шток амортизатора надевается чехол, буфер с отбойником. В опору вставляется упорный шарикоподшипник, смотрите фото.
Далее надеваем пружину
Важно соблюдать ориентацию, конец витка должен упираться в выступ на нижней и верхней тарелке стойки.
- Установив пружину, наживляем верхнюю опорную тарелку.
- Сверху надеваем опору с шарикоподшипником внутри, накручиваем гайку. Затягивание контргайки производим динамометрическим ключом (момент смотри в таблице в конце статьи). Замена «опорника» сделана, приступаем к обратной установке стойки.
- После замены деталей, собранную конструкцию сначала крепим к кузову, но окончательно контргайку не затягиваем.
- Соединяем отверстия поворотного кулака со стойкой, вставляем и затягиваем болты. Теперь прикручиваем тормозной суппорт.
- В завершении протягиваем верхнюю контргайку штока динамометрическим ключом и прикручиваем колесо. На этом замена «опорника» закончена.
Детальная инструкция по замене передних стоек
Замена передних стоек «Логан» – непростая задача. Выполнить ее самостоятельно можно только с пониманием того, что именно делать. Мы подготовили для вас подробную инструкцию, следуя которой вы сможете провести замену передних стоек в собственном гараже:
Установите автомобиль на ровную поверхность и откройте капот. Используя головку или болтовой ключ на 21, открутите гайку на подшипнике.
После этого можно снять верхнюю часть подшипника.
Подымите автомобиль на домкрате или подъемнике. После чего можно открутить болты на колесах.
Стойки крепятся к поворотному кулаку при помощи болтов. Их также необходимо снять.
Следующий этап – работа с суппортом. Его нужно вывернуть в верхнее крепление, а нижнее – ослабить. Получится ситуация, в которой удастся легко достать болт суппорта.
Снимите узел амортизации, состоящий из пружины, опорного подшипника и самого амортизатора.
Далее следует выполнить разборку элемента для последующей установки новой детали. Кроме замены передних стоек, используется этот вариант и при замене опорного подшипника. Алгоритм действий будет следующий:Надежно зафиксируйте амортизатор, например, в тесках. Накройте пружину стяжкой таким образом, чтобы соблюдалось ее свободное перемещение между верхней и нижней опорой.
Снимите гайку, которая держит опорный подшипник.
Подшипник вставлен в резиновую прокладку. Необходимо выполнить демонтаж обоих элементов
Обратите внимание, как ведет себя деталь при демонтаже. В случае, если слышится шум, хруст или скрипы, конечно же, деталь нужно заменить.
Чтобы освободить амортизационную чашу от пружины, снимите опорную чашку.
Установите на место сломанной детали новую и соберите амортизационный узел заново.. Подобный вариант предполагает использование стяжек
При желании, можно обойтись и без вспомогательных элементов. Сразу отметим, что этот способ – более сложный, при этом подойдет он для опытных автолюбителей, которые ранее имели дело с ремонтом «железного коня». Если вы уверены в себе, следуйте описанному ниже алгоритму:
Подобный вариант предполагает использование стяжек. При желании, можно обойтись и без вспомогательных элементов. Сразу отметим, что этот способ – более сложный, при этом подойдет он для опытных автолюбителей, которые ранее имели дело с ремонтом «железного коня». Если вы уверены в себе, следуйте описанному ниже алгоритму:
- Откройте капот и отвинтите гайку опорной чашки.
- Демонтируйте колесо. Используйте домкрат таким образом, чтобы приподнять амортизационный шток. Следует добиться ситуации, чтобы шток поднялся вместе с гайкой, которая закреплена на опорном подшипнике.
- Снимите крепеж, все болты, которые крепятся на кожухе. Снимите автомобиль с домкрата. Затем необходимо выбить болты. Конструкция содержит верхний и нижний болт. Верхний должен выйти относительно свободно, а нижний – обеспечить сжатие пружины. В следствии этого автомобиль заметно подпрыгнет. Не беспокойтесь, ведь сильно пружина не выстрелит, поскольку она находится в достаточно свободной фиксации.
- Дерните вниз амортизатор, чтобы полностью его демонтировать. Предварительно снятая гайка с шаровой опоры больше не удерживает его, поэтому он легко поддастся.
Как видим, процесс снятия амортизатора без стяжки – не такой сложный, как может показаться на первый взгляд. Куда сложнее установить переднюю стойку на место. Мы полагаем, что если вам хватит ловкости и сноровки, чтобы выполнить демонтаж, то и в сборке не возникнет нюансов. Следуйте описанным выше советам, и вы точно будете знать, как поменять передние стойки на «Рено-Логан».
Замена и диагностика опорного подшипника
Какой потребуется инструмент
Признаки неисправности
Существуют определённые признаки которые указывают на проблему. К ним относится:
- Во время движения по прямой, или вхождение в поворот, можно услышать скрежет. Руль будет уводить в сторону. Необходимо провести диагностику опорного подшипника.
- При езде по разбитой дороге или наезде на препятствие в районе амортизаторов можно также услышать нехарактерный скрежет металла.
Следует проверить состояние «опорника» на СТО. Несвоевременная замена проблемной детали может стать причиной выхода из строя амортизатора. А это, уже совсем другие деньги, которые придётся отдать за ремонт.
Система выпуска отработавших газов Рено Логан
Система выпуска отработавших газов: 1 — выпускной коллектор; 2 — прижимная пластина крепления приемной трубы к выпускному коллектору; 3 — каталитический нейтрализатор отработавших газов; 4 — демпфер; 5 — дополнительный глушитель; 6 — основной глушитель; 7 — кронштейн подвески системы
Система выпуска состоит из выпускного коллектора, приемной трубы с каталитическим нейтрализатором отработавших газов, дополнительного и основного глушителей и соединяющих их труб. Все элементы системы, кроме выпускного коллектора, сварены в единое целое. Фланец выпускного коллектора соединен шаровым шарниром с фланцем приемной трубы. К трубе, соединяющей каталитический нейтрализатор и дополнительный глушитель, прикреплен резинометаллический демпфер для гашения резонансных колебаний системы выпуска. Система выпуска подвешена к кузову на трех резиновых подушках. Над нейтрализатором, дополнительным и основным глушителями и около топливного бака установлены теплозащитные экраны. Между выпускным коллектором и головкой блока цилиндров установлена металлическая уплотнительная прокладка. Для уплотнения шарнирного соединения выпускного коллектора и приемной трубы применяется надетое на фланец выпускного коллектора кольцо из композитного материала со сферической наружной поверхностью, а во фланце приемной трубы выполнена внутренняя сферическая поверхность. Соединение фланцев стягивается прижимной пластиной через две конические пружины, надетые на шпильки выпускного коллектора. Пружины поджаты гайками, навернутыми на шпильки.
Расположение системы выпуска отработавших газов на автомобиле Рено Логан (защита силового агрегата для наглядности снята):
1 — резиновая подушка подвески системы выпуска; 2 — теплозащитный экран
Выпускной коллектор закрыт теплозащитным экраном…
… и крепится семью гайками к шпилькам головки блока цилиндров (теплозащитный экран для наглядности снят)
Соединение приемной трубы с выпускным коллектором: 1 — пружина; 2 — прижимная пластина; 3 — гайка
Выпускной коллектор с датчиком концентрации кислорода: 1 — уплотнительное кольцо соединения коллектора с приемной трубой; 2 — датчик концентрации кислорода; 3 — выпускной коллектор; 4 — уплотнительная прокладка соединения коллектора и головки блока цилиндров; 5 — экран выпускного коллектора
В нижней части выпускного коллектора установлен датчик концентрации кислорода в отработавших газах (лямбда-зонд). Каталитический нейтрализатор предназначен для уменьшения выбросов в атмосферу оксида углерода, оксидов азота и несгоревших углеводородов. Для нормальной работы нейтрализатора состав отработавших газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах. Эту функцию выполняет электронный блок управления двигателем (ЭБУ), определяющий количество подаваемого топлива в зависимости от сигналов датчика концентрации кислорода. При наличии в отработавших газах соединений свинца каталитический нейтрализатор и датчик концентрации кислорода быстро выходят из строя. Поэтому эксплуатация автомобиля на этилированном бензине категорически запрещается, даже кратковременная. Также причиной выхода из строя нейтрализатора может стать неисправная система зажигания или система питания. При пропусках воспламенения несгоревшее топливо, попадая в нейтрализатор, догорает и спекает в нем блок катализатора, что может привести к закупорке выпускной системы и остановке (или сильной потере мощности) двигателя.
Расположение меток на трубе между нейтрализатором и дополнительным глушителем
Расположение меток на трубе между дополнительным и основным глушителями
Соединяют трубы нового узла с трубами системы выпуска специальным хомутом Глушители и каталитический нейтрализатор — неразборные узлы, при выходе из строя их необходимо заменять новыми. В запасные части поставляются нейтрализатор с приемной трубой, дополнительный и основной глушители с трубами определенной длины, а также специальные хомуты для соединения труб. Для замены отдельного элемента цельной системы в двух местах на ее трубах нанесены метки (кернения), по которым можно разрезать трубы. Обслуживание системы выпуска заключается в ее периодическом осмотре, проверке на герметичность соединений и наличие сквозной коррозии, предусматривает подтяжку ослабленных соединений и замену резиновых подушек подвески.
Замена стабилизатора поперечной устойчивости
Резиновые детали стабилизатора поперечной устойчивости Логан – это подушки и втулки. Их нужно менять при растрескивании, вспучивании и разрыве резины, а также при чрезмерном износе, при котором люфтят соединения элементов.
Подвесьте переднюю подвеску машины, подняв ее домкратами или подъемником. Перед откручиванием гайки крепления штанги стабилизаторы к рычагу передней подвески хорошенько счистите с головки винта загрязнения, так как вам придется вставить сюда ключ.
Если ключ войдет не целиком, вы можете повредить винт или ключ при откручивании гайки. Дело в том, что резьбовое соединение обычно сильно повреждено коррозией.
Стабилизатор поперечной устойчивости передней части подвески состоит из:
- гайка;
- резиновая втулка нижняя;
- промежуточная втулка резинометаллическая;
- пластиковая шайба;
- верхняя втулка из резины;
- винт;
- штанга стабилизатора;
- подушка штанги;
- скоба.
Используя накидной ключ, открутите гайку, которая держит штангу стабилизатора на рычаге передней подвески. При этом держите винт, предупреждая проворачивание. Снимите нижнюю втулку из резины. В углублении торца, который обращен к гайке, находится металлическая шайба.
Вытащите винт с верхней резиновой втулкой и шайбой из пластика. Рукой потяните конец штанги вниз и вытащите резинометаллическую втулку №3. Точно так же демонтируйте элементы крепления штанги стабилизатора к рычагу.
Установите новые запчасти в обратной последовательности, затягивая гайки всех винтов штанги стабилизатора, но не переусердствуйте. При установке промежуточной втулки нужно ориентировать ее вверх пазами, которые расположены на внешней части втулки.
Чтобы заменить подушку штанги стабилизатора возьмите головку с удлинителем и выкрутите болт, который держит скобу подушки и подрамник на кузове. Накидным ключом выкрутите гайку, фиксирующую скобу подушки на подрамнике. Опустите скобу. Выводя шпильку из отверстия подрамника и демонтируйте скобу, вытащив передний ее конец из паза подрамника.
Демонтируйте со штанги подушку и установите новую подушку штанги стабилизатора в обратной последовательности. Точно так же замените подушку с другой стороны. Если нужно снять штангу, отсоедините ее от рычагов подвески с двух сторон и снимите скобы. Осмотрите штангу на предмет глубокого абразивного износа в точках установки подушек.
Глубокий износ повышает риск перелома штанги, а затем установите штангу стабилизатора на место в обратной последовательности.
Как правильно подобрать детали?
И так, главный вопрос, как поменять вышедший из строя подшипник передней стойки? Чтобы не ошибиться с выбором опорных подшипников, следует взять во внимание качественные особенности детали, предлагаемые производителями. В большинстве случаев подшипники реализуются в сборе с опорами. В среде автовладельцев эти конструкции именуют люстрами
В среде автовладельцев эти конструкции именуют люстрами.
Деталь выполнена в виде резинометаллического блока, в который интегрированы пластиковые элементы скольжения. Верхней опоре стойки предоставлена весомая роль – гасить колебания самого амортизатора и смягчать удары в кузовную чашку лонжерона, предотвращая распространение воздействия по всему периметру каркаса автомобиля.
Для диагностирования функциональной способности опор Рено Логан выполняем нехитрые действия – вращаем руль на несколько полных оборотов и слушаем звуки, исходящие из района передней подвески. Неисправность рассматриваемых нами элементов проявит себя в виде скрипов и шума.
Ввиду отсутствия у люстр конструктивной прочности, выход их со строя – весьма частое явление. Основными причинами появления неисправности являются:
- воздействие повышенных нагрузок;
- ускоренное загрязнение скользящих элементов.
Выбор элемента
Методы самостоятельной диагностики
Проверка амортизаторов в гараже может быть проведена с использованием нескольких методик. Первая – элементарный визуальный осмотр. При обнаружении масляных потеков их необходимо удалить и проверить состояние через пару дней. Если масло снова появилось, то нарушена герметичность и амортизаторы нуждаются в ремонте или замене. Очаги коррозии – еще одна серьезная проблема. Если процесс только начался, то тщательная чистка может спасти металл. В ином случае придется раскошелиться на новые амортизаторы. К сожалению, такой осмотр не позволяет выявить износа или поломки внутренних компонентов конструкции.
Второй метод – раскачка автомобиля в гараже. Необходимо «навалиться» на одно из колес машины и попытаться раскачать авто. Если амортизатор исправен, то кузов после 1-2 плавных колебаний вернется в состояние покоя. Если отдача слишком большая и резкая, то стойка нерабочая. Отсутствие колебаний говорит о заклинивании. Таким образом, поочередно расшатывая машину с разных сторон можно выявить неисправные амортизаторы.
Последнее, что вы можете со своей стороны, – провести тщательный тест-драйв. Он окончательно поможет диагностировать поломку амортизатора. Для проверки достаточно выполнить несколько простых упражнений: змейку, разгон и торможение. Не стоит разгоняться до заоблачных скоростей в 100-120 километров в час. Вполне хватит 60 километров
Обратите внимание на следующие характерные признаки:
- рыскание авто по неровностям;
- раскачивание кузова;
- нечеткое реагирование руля;
- появление дребезжащего стука при прохождении неровностей.
Если все это наблюдается, проблема явно в подвеске. Можете обратиться в сервисный центр для точной диагностики, а если уверены на все 100%, поменяйте амортизаторы.
Также имеется еще один менее популярный метод. При работе амортизаторы достаточно сильно нагреваются. После поездки вы можете проверить каждый из них на нагрев. Если конкретный амортизатор будет холодным, то он не выполнял амортизацию и не нагревался. Естественно, стопроцентной гарантии эта методика не дает, поэтому может использоваться больше для подтверждения ваших выводов относительно работоспособности амортизаторов.
Оптимальный вариант – использовать специальный диагностический стенд
Обратите внимание, что на точность показаний влияет давление в шинах, отклонения от прямой линии на стенде и исправность ручника. На некоторых СТО механики используют эти нюансы, чтобы «развести» водителей на ремонт. Езда на сломанных амортизаторах опасна, поскольку страдают сайлент-блоки, рычаги, шаровые, но говоря об опасности попасть в дорожно-транспортное происшествие
Езда на сломанных амортизаторах опасна, поскольку страдают сайлент-блоки, рычаги, шаровые, но говоря об опасности попасть в дорожно-транспортное происшествие.
Как проверить опорный подшипник
Последовательный порядок замены передних стоек
Какова же надежность?
Выбор подшипников опоры передней стойки, какие лучше. Артикул, каталожный номер, цена
В продаже имеются, как верхний «опорник» в сборе с шарикоподшипником (комплект), так и детали по отдельности. При замене следует знать, в каком состоянии корпус верхней «опорника», верхней чаше и контргайки, если повреждений и износа нет, тогда потребуется замена подшипника отдельно, в противном случае придется менять все комплектующие.
В таблице представлен перечень лучших и рекомендуемых производителей опорных подшипников для замены на Renault Logan. Указаны цены, каталожные номера, комплектность изделий. Полный комплект опоры переднего амортизатора Рено Логан показан на фото, где так же перечислены комплектующие.
Оригинальный заводской артикул:
- опоры амортизатора – 6001547499;
- шарикоподшипника – 600102585.
Примечание:

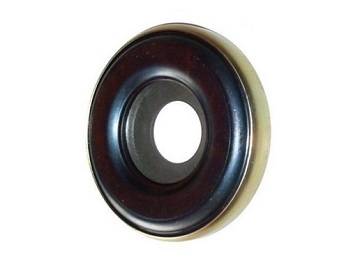

Опорный подшипник – это упорный однорядный шарикоподшипник, состоящий из стального корпуса, внутри которого расположены кольца с дорожками качения, сепаратор, шары.
Таблица лучших рекомендуемых фирм опор амортизатора
| № п/п | Фирма | Номер по каталогу (артикул) | Цена 2022 год, руб | Состав ремкомплекта | |||
|---|---|---|---|---|---|---|---|
| Контргайка | Подшипник | Чашка | Опора | ||||
| 1 | SWAG Германия Аналог | 60 92 7505 | 700 | – | + | – | + |
| 2 | SKF Швеция Аналог | VKDA35633 | 1250 | + | + | + | + |
| 3 | Renault Франция Оригинал | 46001547499 | 800 | – | + | – | + |
| 4 | NTN-SNR Франция Аналог | KB65528 | 1200 | + | + | + | + |
Совет:
По стоимости выгоднее менять «опорник», используя ремкомплект, так же это правильно с точки зрения совместимости деталей.
Характеристики и размеры передних опор, опорного подшипника
| Параметр | Опора амортизатора | Опорный шарикоподшипник |
|---|---|---|
| Сторона установки | Передняя ось, правая/левая сторона | |
| Необходимое количество на ось | 2 шт | |
| Высота, mm | 46 | 9 |
| Внутренний диаметр, mm | 18 | 16(27) |
| Наружный диаметр, mm | 104 (75) | 56 |
| Материал исполнения | Синтетический каучук | Сталь ШХ-15 |
| Вес изделия, г | 400 (с п-ш) | 70 |
Снятие передней амортизаторной стойки рено логан и её разборка
Снимаем амортизаторную стойку для замены ее элементов. Разбираем амортизаторную стойку, когда необходима замена ее верхней опоры, подшипника верхней опоры, пружины, буфера хода сжатия или амортизатора.В подкапотном пространстве…
…z-образным ключом «на 21» ослабляем затяжку гайки верхнего крепления амортизаторной стойки, удерживая шток амортизатора от проворачивания шестигранником «на 6».Снимаем колесо и надежно фиксируем автомобиль на подставке заводского изготовления.На автомобиле с АБС…
…накидным ключом «на 10» отворачиваем болт крепления держателя жгута проводов датчика скорости.Отводим держатель с жгутом проводов от стойки. Перед снятием стойки необходимо отделить ее от поворотного кулака. Для этого нужно извлечь болты, крепящие стойку к кулаку. Выходу нижнего болта мешает наконечник шланга тормозного механизма колеса.
Накидным ключом «на 13» отворачиваем верхний болт крепления суппорта к направляющему пальцу, удерживая палец от проворачивания ключом «на 17».Затем поворачиваем суппорт относительно нижнего направляющего пальца вперед настолько, чтобы потом можно было вынуть нижний болт крепления стойки к поворотному кулаку.
Головкой «на 18» отворачиваем гайку болта верхнего крепления стойки к поворотному кулаку, удерживая болт ключом того же размера.Аналогично отворачиваем гайку болта нижнего крепления стойки. Вынимаем болты или выбиваем их выколоткой из мягкого металла.
Выводим поворотный кулак из проушины кронштейна стойки.Удерживая стойку от падения, окончательно отворачиваем гайку ее верхнего крепления.
Снимаем амортизаторную стойку
Снимаем резинометаллическую опорную шайбу верхнего крепления амортизаторной стойки.Для разборки стойки устанавливаем две стяжки пружин диаметрально противоположно друг другу, так чтобы они зацепляли четыре витка пружины.
Равномерно вращая винты стяжек, сжимаем пружину.
При работе со сжатой пружиной следует соблюдать осторожность. После того как пружина перестанет давить на опорные чашки…. …накидным ключом «на 27» отворачиваем гайку крепления верхней опоры, удерживая шток от проворачивания шестигранником «на 6»
…накидным ключом «на 27» отворачиваем гайку крепления верхней опоры, удерживая шток от проворачивания шестигранником «на 6»
…накидным ключом «на 27» отворачиваем гайку крепления верхней опоры, удерживая шток от проворачивания шестигранником «на 6».
Снимаем опору стойки…
…подшипник верхней опоры…
…и верхнюю чашку пружины.Снимаем пружину со стяжками…
…буфер хода сжатия с защитным чехлом.Собираем и устанавливаем стойку в обратной последовательности.Пружину устанавливаем так…
…чтобы ее нижний виток упирался в выступ нижней чашки пружины……а верхний виток упирался в подштамповку верхней чашки пружины.Гайку крепления верхней опоры стойки и гайки болтов крепления стойки к поворотному кулаку затягиваем предписанным моментом. Гайку крепления стойки к кузову окончательно затягиваем предписанным моментом в положении «автомобиль на колесах».
Какой подшипник выбрать: оригинал и аналоги
Чтобы не ошибиться при выборе подшипников, рекомендуется отдать предпочтение качественным особенностям, которые предлагают разные производители.
В торговой сети представлен обширный ассортимент, имеются и комплект (опорный подшипник в сборе с шарикоподшипником) и запасные детали по отдельности. На Renault Logan специалисты рекомендуют приобретать только качественные изделия. Оригинальный заводской артикул опорного подшипника на Renault Logan:
- Шарикоподшипника – 600102585.
- Опоры переднего амортизатора – 6001547499.
Краткий обзор опорных подшипников для Logan:
- Febi – пр-во Германия, арт. 010089. Качество, продолжительный срок службы. Нередко используются на Логан.
- Kayaba – пр-во Япония, арт. MB01504. Все запасные части этого производителя, включая опорные подшипники, отличаются высоким качеством.
- Metalcaucho – пр-во Испания, арт. 004180. Отзывов о нем практически нет, но на вид – надежный.
- GSP 0510762 – пр-во Китай, качество оставляет желать лучшего. По отзывам автовладельцев, прослужит не более 10 тыс. км.
Не меньшую роль при замене подшипника играет и опора амортизатора. Ее стоимость сопоставима с ценой опорного подшипника.
Тормоза как источник стуков
Иногда звуки, исходящие из подвески, на самом деле исходят от тормозов. Бывает так, что автолюбитель все проверил, заменил все, что можно заменить. Схема передней подвески уже выучена наизусть, а стук как был, так и остался.
Если машина стучит, не стоит спешить делать ремонт ходовой. Возможно, посторонний звук вызван совсем другой причиной. В этом случае помочь может только полная диагностика. Может быть, достаточно заменить сайлентблоки передней подвески, и звук исчезнет навсегда.
По весу металла оригинальные рычаги тяжелее по сравнению с германской компанией TRW. На моём автомобиле Логан в данный момент проявляются постукивания по мелким кочкам, то с правой стороны, то с левой. Предварительный диагноз, что просели сайлентблоки и глухой стук в передней подвеске, а временами мелкий исходит именно от них.
Сейчас попробуем снять колёса, чтобы появился доступ к деталям, и проверим затяжку крепления сайлентблоков. Нам надо проверить, пропадёт глухой стук в передней подвеске на мелких кочках или нет после такой профилактики. Если проблема была в ослаблении крепления сайлентблоков, то глухой либо мелкий стук должен исчезнуть.
С рычагов выпрессовываются сайлентблоки и шаровые опоры и устанавливаются новые. Для реставрации желательно приобретать запчасти от проверенных производителей, хорошего качества, чтобы изделия служили, как можно дольше. Для реставрации рычагов можно просто обратиться в знакомый автосервис. Вам замену сайлентблоков и шаровых опор выполнят профессионально с использованием прессового оборудования.
Снимаете рычаги в сборе и относите к своим мастерам, а затем устанавливаете своими руками на машину. Это делается в том случае, если сами хотите ремонтировать машину своими руками и получить от проделанной работы удовольствие. А так рекомендую вам, чтобы не терять своё драгоценное время заезжать в автосервис и вам останется только следить за умелой работой мастеров.
Замена рычага передней подвески Рено Логан: видео, фото, артикулы
Какие признаки указывают на проблемы с опорным подшипником
Согласно установленному производителем регламенту, точного срока замены подшипника нет. Срок его службы напрямую зависит от эксплуатации авто. Так, при определенных условиях подшипник может прийти в непригодность после 60 тыс. км пробега, а может и после 120 тысяч.
Элемент подлежит замене сразу после того, как появились признаки, указывающие на его износ
Этот момент важно не пропустить, так как он крайне важен для сохранения рулевого управления авто и правильной геометрии передней подвески. Существует несколько признаков, указывающих на износ опорного подшипника:
- Потеря свободного хода рулевого колеса.
- Скрип и стук в области передней стойки при проезде через неровную поверхность.
- Стук при повороте рулевого колеса.
- Вибрации, передающиеся на рулевую рейку и руль (водители этот признак характеризуют выражением «бьет руль»).
- Нестабильная работа рулевого управления (авто уводить в сторону или вправо-влево).
- Шток передней стойки амортизатора располагается значительно выше, чем уровень опорной чашки лонжерона.
Если появились такие признаки, движение на автомобиле запрещено. В лучшем случае может прийти в непригодность стойка амортизатора и рулевая рейка, в худшем – машина поведет себя непредсказуемо и в случае критической ситуации водитель может не справиться с ее управлением.
Разборка происходит так:
- Конструкция устанавливается в тиски.
- Пружина стяжки ставится так, чтобы могла ходить между верхней и нижней опорой.
- Откручивается крепление опорного подшипника.
- Деталь снимается вместе с резиновой облицовкой. Если подшипник стреляет и стучит, имеется люфт и зазоры при прокручивании, то его тоже стоит заменить.
- Следом за опорной чашкой снимается пружина.
- Устанавливается новый элемент.
- Все собирается в обратной последовательности.
Иногда стойки амортизатора можно не менять, а просто прокачать. Для этого следует обратиться в автосервис.
Замена передних стоек Логан проводится гораздо чаще задних, а сам процесс существенно не отличается.
Устройство двигателя Логан 1.4 л.
Силовой агрегат Логана бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный, с верхним расположением распределительного вала. Порядок работы цилиндров: 1–3–4–2, отсчет — от маховика. Система питания — распределенный впрыск топлива MPI (нормы токсичности Евро-2).
Двигатель Рено Логан 1.4 с коробкой передач и сцеплением образуют силовой агрегат — единый блок, закрепленный в моторном отсеке на трех эластичных резинометаллических опорах. Правая опора крепится к кронштейну на верхней крышке ремня привода газораспределительного механизма, а левая и задняя — к картеру коробки передач.
Блок цилиндров двигателя отлит из чугуна, цилиндры расточены непосредственно в блоке. Номинальный диаметр цилиндра — 79,5 мм. В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала со съемными крышками, которые крепятся к блоку специальными болтами. Отверстия в блоке цилиндров под подшипники обрабатываются при установленных крышках, поэтому крышки не взаимозаменяемы и для отличия промаркированы на наружной поверхности (счет крышек ведется со стороны маховика). На торцевых поверхностях средней опоры выполнены гнезда для упорных полуколец, препятствующих осевому перемещению коленчатого вала.
Вкладыши коренных и шатунных подшипников коленчатого вала стальные, тонкостенные с антифрикционным покрытием, нанесенным на рабочие поверхности. Коленчатый вал с пятью коренными и четырьмя шатунными шейками. Вал снабжен четырьмя противовесами, отлитыми заодно с ним. Для подачи масла от коренных шеек к шатунным служат каналы, выходные отверстия которых закрыты заглушками. На переднем конце (носке) коленчатого вала установлены: звездочка привода масляного насоса, зубчатый шкив привода газораспределительного механизма (ГРМ) и шкив привода вспомогательных агрегатов. В отверстии зубчатого шкива имеется выступ, который входит в проточку на носке коленчатого вала и фиксирует шкив от проворачивания. Аналогично фиксируется на вале и шкив привода вспомогательных агрегатов.

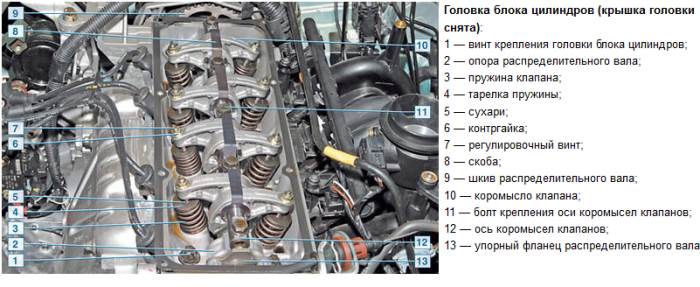

Головка блока цилиндров двигателя Logan 1.4
Головка блока Рено Логан 1.4 литра — из алюминиевого сплава, общая для всех четырех цилиндров. Она центрируется на блоке двумя втулками и крепится десятью винтами. Между блоком и головкой устанавливается безусадочная металлическая прокладка. В верхней части головки блока цилиндров расположены пять опор (подшипников) распределительного вала. Опоры выполнены неразъемными, а распределительный вал вставляется в них со стороны привода ГРМ. Распределительный вал приводится во вращение зубчатым ремнем от коленчатого вала.
В крайней опорной шейке распределительного вала (со стороны маховика) выполнена проточка, в которую входит упорный фланец, препятствующий осевому перемещению вала. Упорный фланец крепится к головке блока цилиндров двумя винтами. Сверху к опорам распределительного вала пятью болтами прикреплена ось коромысел клапанов. Коромысла удерживаются от смещения вдоль оси двумя скобами, которые крепятся болтами крепления оси коромысел. В коромысла ввернуты винты, служащие для регулировки тепловых зазоров в приводе клапанов 5 .
Регулировочные винты стопорятся от отворачивания контргайками. Седла и направляющие втулки клапанов запрессованы в головку блока цилиндров. Сверху на направляющие втулки клапанов надеты маслоотражательные колпачки. Клапаны стальные, расположены в два ряда, наклонно к плоскости, проходящей через оси цилиндров. Спереди (по ходу автомобиля) расположен ряд выпускных клапанов, а сзади — ряд впускных. Тарелка впускного клапана больше, чем выпускного.
Клапан открывается коромыслом, один конец которого опирается на кулачок распределительного вала, а другой, через регулировочный винт, на торец стержня клапана. Закрывается клапан под действием пружины. Нижним концом она опирается на шайбу, а верхним — на тарелку, которая удерживается двумя сухарями. Сложенные сухари снаружи имеют форму усеченного конуса, а изнутри снабжены упорными буртиками, входящими в проточку на стержне клапана
Советы и рекомендации по ремонту и замене опорных подшипников, причины неисправности
Таблица — Моменты затяжки резьбовых соединений в передней подвеске Рено Логан (Н*м)
1
Обратите внимание на причины неисправности «опорников»: попадание грязи, влаги внутрь деталей (нет герметичности), отсутствие смазки, небережливая езда, неисправность подвески.2. После замены при сборке узла, смазывайте резьбовые соединения графитовой смазкой или отработанным маслом.3
Производите регулярную диагностику передней подвески и смежных узлов.4. После смены деталей, проверьте собранный узел, методом, описанным в начале статьи.5. Для упрощения восприятие темы посмотрите видео по замене «опорника» на Renault Logan своими руками.
