Подшипники Рено Логан

Запрессовка и затяжка переднего подшипника ступицы на Рено Логан

И так, теперь перейдем к последнему этапу замены подшипника ступицы переднего, запрессовывая его:

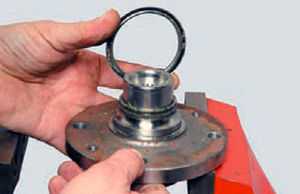

1. Перед запрессовкой ступичного подшипника вставьте в шарнир кольцо, удерживающее датчик АБС, как показано на фото.
2. Тщательно очистите и удалите грязь с гнезда подшипника переднего колеса.
3. Наносим смазку на подшипник, чтобы он лучше сидел. Если автомобиль оборудован АБС, установите накладку в кулак магнитной полосой АБС вниз. В качестве шпинделя используем старый подшипник.
4. Устанавливаем пробойник на верстак и с помощью пресса вдавливаем подшипник внутрь.
5. Установите предохранительное кольцо. Рекомендую установить новый, он идет во всех комплектациях запчастей.
6. Теперь нам нужно прижать ступицу сюда. Запрессовывая ступицу, также нужно быть очень осторожным, так как в процессе работы необходимо делать правильный упор. Он должен касаться только внутренней обоймы подшипника и никак иначе.
7. Ну тогда давайте установим все в обратном порядке.

Задний ступичный подшипник Рено Дастер: как выбрать и поменять

Задняя подвеска многорычажного типа Дастер 4х4

Задняя подвеска переднеприводного Дастера в корне отличается от Дастера 4х4. В первом случае подшипник меняется по аналогии с заменой подшипника на Рено Логан, поскольку и там, и там сзади установлена торсионная балка. На полноприводном кроссовере мы имеем дело с многорычажной подвеской, поэтому разные и подшипники, и процесс их замены. Перед тем как поменять ступичный подшипник, нам придётся разобрать тормозной механизм, снять кулак, после чего выпрессовать деталь из посадочного места и запрессовать снова.

Интересное по теме:  Наш Ланос: меняем ремень ГРМ

Конструкция задней подвески полноприводного Дастера

Для работы нам понадобится стандартный набор инструментов, но к нему нужно добавить съёмник и оправку. Если пользоваться кувалдой, подшипник долго не протянет. Для начала проделаем все операции, которые мы делали, когда меняли задние колодки на полноприводном Дастере, о чем подробно написано здесь.

После того как тормозной механизм разобран и снят, можно приступать к демонтажу кулака.

1. Для этого откручиваем болты, которые крепят кулак к стойке, рычагам подвески и освобождаем кулак от привода со ШРУСом.
2. Снимаем кулак в сборе со ступицей и крепим его в тисках.
3. Выпрессовываем ступицу из кулака. Для этого можно использовать съёмник, но можно и молоток с оправкой подходящего размера. А лучше использовать гидравлический пресс.
4. На ступице, как правило, остаётся внутренняя обойма подшипника и чтобы её удалить, зажимаем фланец ступицы в тисках и сдвигаем её с помощью зубила. Чтобы полностью снять обойму, используем двухзахватный съёмник.
5. Снимаем стопорное кольцо с кулака.
6. Выпрессовываем остатки подшипника из кулака с помощью проставки.
7. Протираем посадочные поверхности под подшипник на ступице и кулаке и наносим небольшое количество консистентной смазки.
8. Для запрессовки подшипника в кулак используем резьбовой трубчатый съёмник или гидравлический пресс. При этом нагрузку можно прикладывать только к внешней обойме.
9. Устанавливаем новое стопорное кольцо в паз кулака.
10. С помощью пресса или съёмника сопрягаем кулак и ступицу безударным методом.

После сборки проверяем узел на лёгкость вращения и проводим сборку в обратном порядке. Во время эксплуатации подшипник не нуждается в смазке. Ступичная гайка затягивается с усилием 280 Н•м. Чтобы правильно затянуть гайку ступицы без динамометрического ключа, можно использовать один из способов, которые мы рассматривали здесь. Всем удачной работы и крепких подшипников!

Интересное по теме:  Наш Ланос. Как поменять радиатор печки

Видео ремонта и советы специалистов

1. В целях безопасности, работу производите на ровной поверхности.

2. В процессе ремонта всегда снимаем авто с «ручника».

3. Не используйте ступичную гайку старого подшипника, ставьте новую гайку.

4. Перемещение авто или вращение колеса при незатянутом ступичном подшипнике запрещается, сепаратор детали не выдержит нагрузки и деформируется.

5. Выполняя ремонтные работы так же оцените состояние тормозной системы, затем проверьте барабан цилиндры.

6. Ремонтируя одну сторону авто, учитывайте, что подшипник другого колеса, так же может будет не исправен.

7. Остерегайтесь подделок. Приобретайте запчасти только у сертифицированных дилеров.

8. После демонтажа старого п/ш, вы не сможет его повторно установить, деталь приходит в негодность, поэтому будьте уверены в том, что требуется менять изделие.

Видео замены подшипника ступицы Рено Логан

Лучшее на сайте:

Какой взять инструмент?

Рекомендуется начинать процесс ремонта только после полной «постановки на охрану» с помощью указанного ниже инструмента.

1. лифт желателен, а при его отсутствии подойдет домкрат.
2. Ручка удлиненной формы, помимо которой запасаемся головками под торцевой ключ.
3. Обычный набор ключей с типоразмерами: «10» — «22».
4. Отвертки: Torx и обычные.
5. Нажмите, но если нет, используйте тиски с плоскими губками.
6. Плоскогубцы или другое приспособление, позволяющее извлекать шплинты.
7. Молотки.
8. Шпиндели для извлечения и запрессовки подшипников.
9. Инструмент для снятия и установки стопорного кольца.

Замена подшипника передней ступицы Лада Калина: фото, видео, цена

Подробно о замене заднего ступичного подшипника мы уже писали. Рано или поздно в жизни владельца Лада Калина наступает момент, когда необходимо заменить передний ступичный подшипник. Эта деталь может выйти из строя через 20 000 км или раньше, все зависит от качества изделия. Согласно сервисных мануалов, ее замена должна проводится каждые 25-30 тыс. км.

Видео по замене переднего ступичного подшипника на Лада Калина:

Видео расскажет, как провести замену переднего ступичного подшипника Лада Калина, особенностях, а также даст некоторые рекомендации.

Процесс замены переднего ступичного подшипника

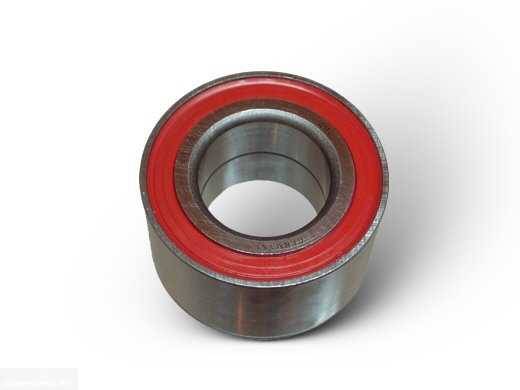

Новый ступичный подшипник Лада Калина

Для замены переднего ступичного подшипника на Ладе Калине потребуется определенный инструментарий, а именно: головка на 30, тонкое зубило, обвёртка, пассатижи для снятия стопорных колец, оправки.

Схема деталей ступицы и поворотного кулака

Когда собран весь инструмент, можно перейти непосредственно к процессу замены:

1. Снимаем «клемму-минус» с аккумулятора.
2. Демонтируем колесо с автомобиля.

   Вид снятого колеса Калина

3. Снимаем суппорт и тормозной барабан. Для этого необходимо открутить болты крепления, которых 4 штуки.

   Снимаем суппорт и тормозной барабан

4. Откручиваем гайки крепления ступицы.

   Вид демонтированной ступицы

5. Отсоединяем шаровую опору от поворотного кулака, для этого необходимо открутить две гайки крепления.

   Демонтированный поворотный кулак

6. Откручиваем гайку фиксации подшипника и снимаем ее вместе с шайбой.
7. Выводы поворотный кулак с кронштейна стройки.
8. Демонтируем наружный шрус и снимаем кулак.

   Снятый поворотный кулак

9. Выпрессовываем ступицу из кулака.

   При помощи молотка и тисков выпрессуем ступицу с поворотного кулака

10. Наружная часть подшипника может остаться на ступице, поэтому ее необходимо снять при помощи съемника.

    Подшипник ступицы на поворотном кулаке

11. Демонтируем стопорные кольца подшипника с поворотного кулака.

    Демонтируем стопорное кольцо подшипника ступицы

12. При помощи оправки выпрессуем подшипник.
13. Теперь можно перейти к сборке.
14. Устанавливаем новое спорное наружное кольцо.
15. Впрессуем новый ступичный подшипник.

    Впрессуем новый подшипник ступицы

16. Монтируем внутренние стопорное кольцо.

    Впрессованный новый подшипник

17. Устанавливаем ступицу.
18. Далее сборка проводится в обратном порядке.

Вот и все, подшипник заменен, и необходимо провести эти же операции с противоположной стороны.

Выбор запасной части

К выбору подшипника на Калину стоит относиться тщательно, поскольку именно от качества этого изделия будет зависеть, насколько хорошо вращаются передние колеса, а также держится вертикальный люфт колеса. Существует несколько вариантов покупки переднего ступичного подшипника на Калину.

Оригинальный подшипник

Оригинальный каталожный номер переднего ступичного подшипника – 1118-3103020. Средняя стоимость изделия составляет около 1500 рублей. В его комплект входит: подшипник, натяжная гайка и стопорное кольцо. Производство АвтоВАЗ.

Аналоги

Ступичный подшипник PILENGA

Аналог оригинальной детали производят две компании: Weber, с каталожным номером —  BR 1118-3020 и Pilenga, с артикулом — PW-P 1313.

Оба производителя зарекомендовали себя на рынке достаточно хорошо и производят качественные запасные части. Средняя стоимость изделий составляет 1000 рублей. Комплектация стандартная, и ничем не отличается от АвтоВАЗ.

Как показывает практика, также подходят на Калину ступичные подшипники от ВАЗ-2108, но существует нюанс, поскольку он на несколько сотых мм меньше. Поэтому эксперты не рекомендуют его устанавливать, ведь случались случаи, когда он после установки проворачивался.

Заменить передний ступичный подшипник на Ладу Калину, как оказалось не так уж трудно, но все, же требуются некоторые знания в автомобилестроении. Как показывает практика, некоторые автолюбители устанавливают это изделие из тюнинг комплекта ступицы от «Брембо». Она имеет улучшенные характеристики, а также служит до 50-60 тыс. км. Правда, вот цена тоже не маленькая, один комплект стоит около 2000 рублей.

Замена подшипника ступицы переднего колеса автомобиля Рено Логан 1,4

Срок службы подшипников ступиц передних колес на автомобиле Рено Логан 1,4 в пределах 50 — 60 тысяч км пробега. После установки ремонтных подшипников вместо заводских он может стать еще меньше.

Необходимые инструменты, приспособления и запчасти

— Съемник подшипника ступицы

Для качественной самостоятельной замены подшипника ступицы переднего колеса автомобиля Рено Логан 1,4 альтернативы чашечному съемнику нет. В лучшем случае можно приспособить для этой цели тиски с оправками подходящего диаметра.

— Съемник стопорных колец

Щипцы для снятия стопорных колец.

— Трех или двухзахватный съемник

Для снятия внутреннего кольца подшипника со ступицы. Если такого съемника нет можно обойтись зубилом и монтажной лопаткой.

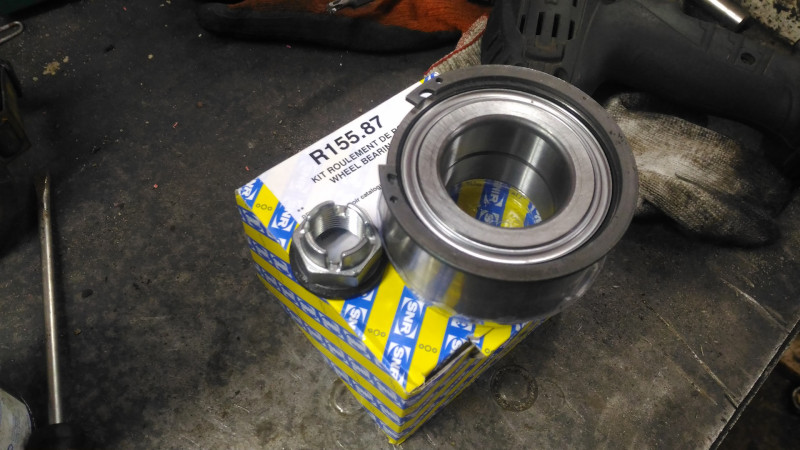

— Новый подшипник ступицы переднего колеса

Или два, если планируется заменить подшипники на обоих передних колесах (что рекомендуется, но не обязательно если «загудел» всего один).

— Тяжелый молоток

— Зубило

— Тиски

— Набор инструментов для снятия сопутствующих деталей

— Ослабляем затяжку ступичной гайки

— Поддомкрачиваем и снимаем переднее колесо

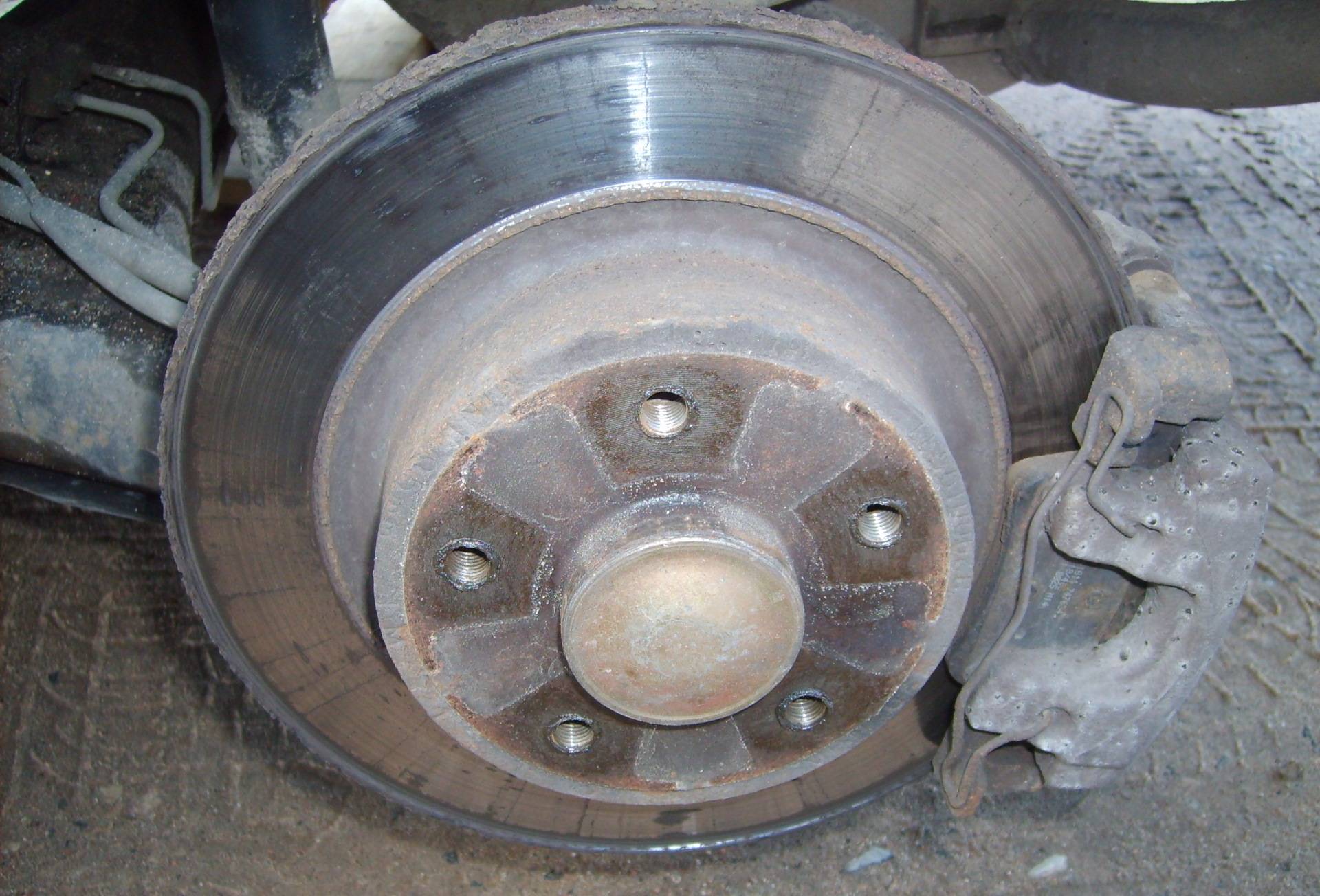

— Снимаем суппорт, тормозной диск и щит тормозного механизма

— Отсоединяем шаровую опору

— Отсоединяем переднюю стойку от поворотного кулака

— Снимаем поворотный кулак вместе со ступицей с хвостовика наружного шруса

При снятии левого поворотного кулака стараемся не выдернуть внутренний шрус из коробки передач (придерживаем привод и не допускаем его осевого перемещения).

Порядок замены подшипника ступицы переднего колеса на автомобиле Рено Логан 1,4

Извлекаем ступицу из поворотного кулака

Кладем поворотный кулак на тиски и через оправку подходящего диаметра (головку, кусок трубы) молотком выбиваем ступицу. Внутреннее кольцо подшипника при этом останется на ней. Снимаем со ступицы защитную шайбу.

Снимаем внутренне кольцо подшипника со ступицы

Зажимаем ступицу в тисках и при помощи зубила и молотка немного сдвигаем кольцо. Далее можно зацепить кольцо специальным съемником и снять его окончательно. Или поддевая его монтажной лопаткой с разных сторон сдвинуть по ступице и так же снять.

Можно использовать несколько зубил разной толщины и применяя их одно за другим сдвинуть кольцо. При возникновении проблем со снятием кольца, следует прорезать его по диагонали болгаркой, для прослабления.

Снимаем стопорное кольцо подшипника

Стопорное кольцо установлено в канавке поворотного кулака. Снимаем его при помощи щипцов для снятия стопорных колец.

На автомобилях Рено Логан 1 подшипник ступицы переднего колеса фиксируется в посадочном отверстии поворотного кулака одним стопорным кольцом со стороны колеса. Сзади подшипник упирается в буртик.

Извлекаем подшипник из поворотного кулака

Кладем поворотный кулак на тиски, ставим на наружное кольцо подшипника оправку подходящего диаметра и ударами молотка выбиваем подшипник из кулака. Можно для извлечения подшипника использовать чашечный съемник, но выбить быстрее. Подшипник выбивается только в направлении колеса, сзади буртик.

Устанавливаем новый подшипник в поворотный кулак

Перед установкой очищаем от грязи сам кулак, посадочное отверстие подшипника (смазываем ее поверхность тонким слоем Литол-24), прочищаем канавку под стопорное кольцо. Если имеется датчик скорости, вкладываем в отверстие кулака его установочное кольцо лапками внутрь. При этом держатель датчика скорости на кольце должен быть расположен в пазе поворотного кулака.

Запрессовываем новый подшипник в поворотный кулак до упора чашечным съемником, прикладывая усилие к торцу его наружного кольца, при этом шайба съемника опирается на поворотный кулак. Защитная шайба подшипника из темного материала должна быть обращена к кольцу датчика скорости (если есть).

Устанавливаем стопорное кольцо подшипника.

Устанавливаем ступицу переднего колеса

Зачищаем посадочную поверхность ступицы надфилем от забоин и рисок, смазываем тонким слоем Литол-24. Запрессовываем ступицу в подшипник при этом чашка съемника должна упираться на торец внутреннего кольца подшипника.

запрессовка ступицы

После замены подшипника ступицы переднего колеса устанавливаем все сопутствующие детали в порядке обратном снятию.

Примечания и дополнения

— Подшипники ступиц передних колес на автомобилях Рено Логан различаются: для автомобилей с АБС и для автомобилей без АБС. Это нужно учитывать при приобретении новых деталей. Подшипники для автомобилей с АБС имеют темную защитную шайбу с одной стороны. Она сделана из магнитного материала. Под такой подшипник устанавливается установочное кольцо датчика скорости (установка описана выше в статье).

Еще статьи по ремонту автомобилей Рено Логан 1,4

Как проявляется износ подшипника, диагностика

Основные признаки износа или разрушения шарикоподшипника на Рено Дастер:

1. Появление равномерного постороннего шума, который усиливается в повороте из-за повышенной боковой нагрузки.
2. Нагрев носка приводного вала с гайкой или колесного диска из-за увеличенной силы трения (перед проверкой не следует резко тормозить, поскольку узел нагревается теплом от дисковых механизмов). Из-за неравномерных характеристик наблюдается самопроизвольный уход автомобиля от прямолинейной траектории.
3. Сухие щелчки при вращении колес, указывающие на разрушение кольца и сепаратора шарикоподшипника. При дальнейшей эксплуатации появляется вибрация, передающаяся на кузов и органы управления.
4. Увеличенное осевое биение, которое фиксируется при проверке узла подвески на подъемнике.

Для проверки состояния шариковых подшипников колес в передней подвеске на Renault Duster необходимо:

1. Поднять машину гидравлическим домкратом или на подъемнике. Селектор коробки передач ставится в нейтральное положение (вне зависимости от типа трансмиссии).
2. Резко прокрутить колесо рукой. Рывки при вращении, стуки или равномерный гул из центра диска указывают на повреждение подшипника.
3. Взяться руками за кромки покрышки и покачать колесо из стороны в сторону. Изношенная опора имеет повышенный люфт, который чувствуется при приложении усилия. При сильном износе будут слышны постукивания шариков о кольца из-за увеличенных зазоров.

Основным признаком поломки является гул, интенсивность постороннего шума зависит от скорости движения. Для проверки необходимо выехать на ровный участок дороги и несколько раз изменить траекторию перемещения. В момент совершения поворота шум будет пропадать, поскольку снижается нагрузка на изношенный узел. Например, если гул исчезает при совершении поворота налево, то необходим ремонт задней левой ступицы.

Замена подшипника ступицы переднего колеса Рено Логан 2005

Замену подшипника ступицы переднего колеса проводим при выходе его из
строя или при демонтаже ступицы, так как во время выполнения этой
операции элементы подшипника будут повреждены.
Работа показана на подшипнике ступицы автомобиля, оборудованного АБС. На
автомобиле без АБС операции по замене подшипника практически аналогичны.
Отличие заключается в отсутствии установочного кольца для датчика
скорости вращения колеса, которое на автомобилях с АБС размещается в
гнезде поворотного кулака под подшипник.
Операции по замене подшипников правого и левого колеса аналогичны.
Затягиваем стояночный тормоз, включаем первую передачу и подставляем под
колеса упоры.


Гайка подшипника ступицы колеса затянута
большим моментом, поэтому головка и вороток должны быть достаточно
прочными, чтобы передавать необходимое усилие.

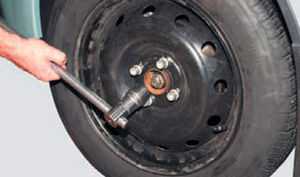

Головкой «на 30» отворачиваем гайку подшипника ступицы колеса.
Если таким способом отвернуть гайку не удалось (колесо автомобиля
проворачивается), то можно затормозить автомобиль, нажав педаль тормоза
и удерживая ее, — для этого потребуется помощник.
Вывешиваем и снимаем колесо. Снимаем датчик скорости вращения переднего
колеса (см.«Снятие
датчика скорости вращения переднего колеса»).
Снимаем диск и щит тормозного механизма (см.«Замена
диска тормозного механизма переднего колеса»). Отсоединяем
наконечник рулевой тяги от поворотного кулака (см.«Замена
наконечника рулевой тяги»).
Выводим палец шаровой опоры из отверстия поворотного кулака (см.«Снятие
рычага»). Отсоединяем амортизаторную стойку от поворотного кулака
(см.«Снятие
амортизаторной стойки и ее разборка»)…

…и снимаем поворотный кулак в сборе со ступицей со шлицевого хвостовика
корпуса наружного шарнира привода колеса.


Во время демонтажа левого поворотного кулака
не прикладывайте усилие к приводу колеса, направленное вдоль его оси
наружу автомобиля, так как при этом может произойти выход роликов
трехшиповика внутреннего шарнира привода из пазов полуосевой шестерни
коробки передач.
Опираем поворотный кулак на губки тисков.


Нанося удары по торцу ступицы через оправку или головку подходящего
размера…


…выпрессовываем ступицу.
При этом внутреннее кольцо подшипника, расположенное ближе к фланцу
ступицы, остается на ступице.


Отверткой поддеваем защитную шайбу, закрывающую сальник подшипника…


…и снимаем шайбу.
Зажимаем фланец ступицы в тисках. Вставляем зубило между торцами
внутреннего кольца подшипника и буртиком ступицы.

Нанося удары молотком по зубилу, сдвигаем внутреннее кольцо подшипника
по ступице.
Затем вставляем захваты съемника в образовавшийся зазор…

…и окончательно спрессовываем внутреннее кольцо подшипника со ступицы.


Щипцами для снятия стопорных колец вынимаем стопорное кольцо подшипника
из канавки поворотного кулака.


Чашечным съемником выпрессовываем подшипник из поворотного кулака.
Подшипник также можно выпрессовать ударным способом. Для этого опираем
кулак на губки тисков.

Нанося удары по торцу наружного кольца подшипника через оправку или
головку подходящего размера, выпрессовываем подшипник из кулака.
Перед установкой нового подшипника очищаем посадочное отверстие в
поворотном кулаке и канавку под стопорное кольцо. Надфилем зачищаем на
ступице забоины от зубила.
Перед запрессовкой подшипника…

…вкладываем в отверстие поворотного кулака установочное кольцо датчика
скорости вращения колеса (лапками, центрирующими кольцо, — внутрь
кулака).


Ориентируем кольцо в отверстии кулака так, чтобы держатель датчика
скорости на кольце 1 расположился в пазе кулака 2 (для наглядности
показано на собранном ступичном узле).
Установив винт чашечного съемника с опорной шайбой…


…вставляем в отверстие кулака новый подшипник


Подшипник следует устанавливать так, чтобы его
защитная шайба темного цвета (из магнитного материала) была обращена к
установочному кольцу датчика скорости вращения колеса.


Элементы ступичного узла:
1 — поворотный кулак;
2 — установочное кольцо датчика скорости вращения колеса (на автомобиле
без АБС оно отсутствует);
3 — подшипник ступицы;
4 — стопорное кольцо;
5 — ступица колеса


Запрессовываем подшипник, прикладывая усилие через чашку съемника 1 к
торцу наружного кольца подшипника 2, при этом шайба съемника 3 должна
опираться на поворотный кулак.
После запрессовки подшипника устанавливаем в канавку кулака стопорное
кольцо. Затем запрессовываем ступицу в подшипник.

При запрессовке ступицы чашка съемника должна опираться на торец
внутреннего кольца подшипника.
Дальнейшую сборку и установку ступичного узла проводим в обратной
последовательности.

   ..


111

112






118

..

Как выбрать выжимной подшипник Рено Логан 1.4, 1.6: цена, артикул, производители

Перед заменой выжимного подшипника на Рено Логан обязательно ознакомьтесь с информацией по выбору запчастей, так как срок службы во многом зависит от качества и технологичности заменяемого элемента. По умолчанию шариковые подшипники премиум-класса часто устанавливаются на французские автомобили, например, марок SNR или SKF, поэтому при замене аналога не стоит устанавливать хуже оригинала.

Таблица рекомендуемых производителей выжимных подшипников для Рено Логан 1.4-1.6

Рекомендуемые производители направляющих втулок:

• -Renault (артикул -8200039656, цена 1200р);
• -ЛУК (артикул -414 0130 10, цена 1800р).

Выжимной подшипник сцепления не похож на обычный радиальный шарикоподшипник качения. В зависимости от года выпуска Renault поставляет трансмиссию Logan с двумя типами механизмов выключения сцепления: 1. Вилка (до 2005 г.): Узел, состоящий из корпуса, так называемого «ушка», к которому прилагается сила тяги от вилка сцепления. 2.

Замена подшипника передней ступицы. — Renault Logan, л., года на DRIVE2

Крайне не рекомендуется покупать подшипник у других производителей или стоимость которых ниже руб. Ступичные подшипники передних колес имеют особенность равномерного износа, поэтому при замене одного из подшипников проверяйте исправность и у другого колеса.

При замене так же проверьте состояние шаровой, палец замена ступичного подшипника рено наконечник. При обратной установке поворотного кулака — наносите на резьбовые соединения графитовую смазку. Перед установкой подшипника БЕЗ ABS — откройте его, и проверьте наличие и количество смазки, добавьте по необходимости грамм. Вместо оправок воспользуйтесь набором больших накидных головок. При запрессовке подшипника используют оправку или сменный диск съёмника с внешним замена ступичного подшипника рено — 72 мм; при выпрессовке из кулака — 42 мм.

Замена подшипника передней ступицы Рено Логан

Дополнительно ознакомьтесь со схемами запрессовки подшипника в поворотный кулак и ступицу через оправку — без съемника ступичных подшипников. Так же не забываем два болта крепления суппорта, для того, чтобы его снять, надо развести колодки отверткой, иначе снять суппорт не получится. Затем откручиваем наконечник, достаем шаровую, не забываем отсоединить фишку датчика ABS, замена ступичного подшипника рено таковой имеется.

Теперь просто снимаем ступицу и тащим ее на пресс. Можно замена ступичного подшипника рено на ближайшее СТО, отдать рублей за перепрессовку. А можно самому cбить ступицу, на ней останется внутренняя обойма подшипника. Затем надо снять стопорное кольцо, выпрессовать старый подшипник, а вот теперь самое интересное. Если у вас автомобиль с ABS, то ни в коем случае нельзя ставить замена ступичного подшипника рено с Мегана. После того как сняли поворотный кулак, желательно конечно открутить его кожух.

Он крепится двумя болтами на Но, он очень часто ломается, поэтому я не советую его откручивать, если можно грамотно выприсовать ступичный подшипник. Выпрессовка переднего ступичного подшипника на Рено Логан Ну, что же теперь переходим к выпрессовке переднего ступичного подшипника на Рено Логан: Сначала выпресовываем ступицу. Берем походящую головку по диаметру, вставляем ее и выдавливаем ступицу.

Следует обратить внимание на, то чтобы не было большой нагрузки на уши крепления суппорта, так как они очень мягкие и очень часто случается, что они гнутся. На рисунке мы замена ступичного подшипника рено, что ступица выпрессовалась с внутренней обоймой подшипника, которую нам следует удалить. После того как мы извлекли замена ступичного подшипника рено, нам необходимо достать подшипник

Но для этого нам нужно сначала снять стопорное кольцо

После того как мы извлекли замена ступичного подшипника рено, нам необходимо достать подшипник. Но для этого нам нужно сначала снять стопорное кольцо.

Предварительно все зачистив и смазав, выбиваем. После, того как мы сняли стопорное кольцо начинаем извлекать передний ступичный подшипник.

Замена подшипника ступицы Рено Логан своими руками

Монтаж подшипника Сначала запрессовывается подшипник, затем устанавливается стопорное кольцо, и затем запрессовывают ступицу. При этом используют винтовой съёмник либо молоток и оправки. До монтажа подшипника устанавливают кольцо датчика.

Что нужно сделать перед тем, как производится замена ступичного подшипника Рено Логан? Желательно очистить место посадки подшипника.

Ступицу тоже надо подготовить: Обязательно наносят смазку литол и. Чертёж представлен ниже. Когда запрессовываете подшипник в кулак, на подшипник давит чашка 3 72 мм ; Если идёт опрессовка ступицы, используется чашка замена ступичного подшипника рено 62 мм. Проставка в первом случае опирается на кулак. Во втором она давит на ступицу.

То же самое надо реализовать, работая оправками. Сделаете наоборот, и подшипник разрушится.

Поэтому при выборе стоит знать, есть ли на автомобиле эта функция. Помимо заводского подшипника существует ряд аналогов, которые можно применять для установки на Рено Логан. Откручиваем два винта крепления тормозного диска и снимаем.

Крепеж под Torx T Винты нужно предварительно обстучать молотком через наставку, и брызнуть проникающей смазкой. Часто после откручивания крепежных винтов тормозного диска он не снимается. В этом случае аккуратно обстукиваем молотком и он отойдет.

Откручиваем гайки крепления кулака к стойке. Ключом на восемнадцать держим головку болта, а воротком с головкой откручиваем. Болты пока не вынимаем. Откручиваем болт крепления шаровой опоры. Держим головку болта ключом на шестнадцать, а воротком с головкой откручиваем гайку.

Какие признаки указывают на проблемы с опорным подшипником

Согласно установленному производителем регламенту, точного срока замены подшипника нет. Срок его службы напрямую зависит от эксплуатации авто. Так, при определенных условиях подшипник может прийти в непригодность после 60 тыс. км пробега, а может и после 120 тысяч.

Элемент подлежит замене сразу после того, как появились признаки, указывающие на его износ

Этот момент важно не пропустить, так как он крайне важен для сохранения рулевого управления авто и правильной геометрии передней подвески

Существует несколько признаков, указывающих на износ опорного подшипника:

• Потеря свободного хода рулевого колеса.
• Скрип и стук в области передней стойки при проезде через неровную поверхность.
• Стук при повороте рулевого колеса.
• Вибрации, передающиеся на рулевую рейку и руль (водители этот признак характеризуют выражением «бьет руль»).
• Нестабильная работа рулевого управления (авто уводить в сторону или вправо-влево).
• Шток передней стойки амортизатора располагается значительно выше, чем уровень опорной чашки лонжерона.

Если появились такие признаки, движение на автомобиле запрещено. В лучшем случае может прийти в непригодность стойка амортизатора и рулевая рейка, в худшем – машина поведет себя непредсказуемо и в случае критической ситуации водитель может не справиться с ее управлением.

Замена ступичного подшипника своими руками

При возникновении таких неисправностей надо понимать, что процедура с передним элементом несколько отличается от снятия и установки заднего устройства.

Меняем передний подшипник

При замене агрегата спереди следует учитывать, что передний привод осложняет процесс. К тому же, помимо стандартных инструментов (набор торцевых головок, обязательно головка на 30, гаечные ключи, отвёртки, молоток и т. д.), потребуется специальный съёмник для снятия подшипника. Перед тем как начать работу, следует обязательно зафиксировать машину, включить первую скорость, подложить под колеса упоры и поднять рычаг ручного тормоза.

Дальнейший процесс замены выглядит следующим образом.

1. С помощью отвёртки нужно снять защитный колпак ступицы, закрывающей гайку, после чего следует расконтрировать ее и, воспользовавшись головкой на 30 с мощным усилителем, ослабить гайку.
2. Теперь можно вывесить колесо домкратом и снять его, открутив гайки креплений.
3. Суппорт тормозов рекомендуется заранее подвязать к пружине стойки, чтобы не допустить его провисания на одном только тормозном шланге. После этого суппорт можно снять с поворотного кулака. Предварительно нужно открутить два болта и извлечь тормозные колодки.
4. Далее откручиваются гайки тормозного диска, после этого его можно демонтировать.
5. Отвёрткой с плоским концом снять стопорное кольцо.
6. Воспользовавшись специальным съёмником можно выпрессовать подшипник из посадочного места.
7. Это гнездо после снятия детали необходимо тщательно очистить от грязи, остатков смазки и коррозии, затем набить свежей смазкой.
8. С помощью того же съёмника новый подшипник запрессовывается в посадочное гнездо, при этом нельзя допускать перекоса устройства.
9. Стопорное кольцо устанавливается на свое место, после чего подшипник фиксируется упорной шайбой и ступичной гайкой. Этой же гайкой регулируется люфт при вращении колеса.

После обратной сборки следует сделать контрольный заезд, чтобы убедиться в отсутствии вибрации, хруста и т. д. Для убедительности нужно ещё раз проверить люфт в рулевом управлении. Если нет специального съёмника, используются другие, более трудоёмкие способы. Например, выколачивание с помощью подходящего по размеру обрезка металлической трубы или нагрев посадочного гнезда.

Замена подшипника передней ступицы

• домкрат;
• набор ключей;
• молоток;
• натяжные головки;
• отвертка;
• оправка на 49 мм;
• колпачки;
• смазка;
• другие составляющие.

Набор инструментов

Оптимальным вариантом является работа, проделанная на обоих колесах, так как при высокой скорости случится крен из-за изношенного старого материала

Приступим к работе

1. После ряда предварительных манипуляций с колесом, снимаем поворотный кулак, фиксируем в тисках и выбиваем ступицу Рено Логан подобранной оправкой. Процедура на этой стадии, вопросов, обычно, не вызывает.
2. Вынув ступицу, вы можете обнаружить часть внутреннего кольца. Это естественно, потому что кольцо состоит из двух частей. Но, даже при целом его состоянии, оно уже считается негодным, потому что прессование производится до полного соединения переднего подшипника и ступицы.
3. Используя съемник, достаем остаток внутреннего кольца, если он застрял. Это удобно сделать и отверткой с плоским лезвием и пассатижами.
4. Элемент выбивается из кулака. Если нет съемника, то используем подходящую оправку. Удары наносим молотком для выколачивания детали изнутри (все же желательно использовать специальный съемник).
5. Острый наконечник керна прикладываем к канавке и бьем молотком с другого конца.
6. Все составляющие компоненты, поверхность и гнездо кулака хорошенько вычищаем и смазываем (подробнее на видео).
7. Перед монтажом детали, в отверстие помещаем кольцо с датчиком скорости вращающегося колеса, то самое, что имеется на варианте с АБС. Поэтому, если установка производится без него, шаг пропускаем. Кольцо вкладываем, чтобы держатель разместился в пазе кулака. Фиксируем винт съемника чашечки, после чего в отверстие помещаем ступичный подшипник. Его крепим так, чтобы защитная шайба (магнит) обращалась к кольцу с датчиком. После прессования монтируем кольцо в канавку поворотного кулака и впрессовываем ступицу.
8. Вся остальная сборка с колесом производится, как и разборка. Ступицу те ми же приспособлениями фиксируем, делая опору на одном кольце внутри и цапфе.

Как не пропустить момент смены ступичного подшипника на logan

Данные элементы передней подвески на всем протяжении эксплуатационного периода подвергаются предельным нагрузкам. И дело здесь не только в плохом дорожном покрытии; температурные перепады, химические реагенты и влага – также являются причиной сокращения срока службы детали.

Определенная часть автомобилистов, которая причисляет себя к бывалым, предпочитает производить смену узла качения через 60-80 тыс. км пробега

Такое решение они объясняют важной ролью шарикоподшипников в процессе управления автомобилем, ведь любая незначительная поломка конструкции может привести к аварии

Само собой, что выводы о замене неисправного подшипника передней ступицы на Рено Логан опытные автолюбители принимают после определенных диагностических операций:

• Приподнять по очереди передние колеса при помощи домкрата.
• Вращая колесо, определить наличие постороннего шума, если он присутствует, то это может свидетельствовать о поломке узла качения.
• Взять колесо в руки и пошатать его в горизонтальном, а затем и в вертикальном направлении. Наличие существенного люфта указывает на неисправность шарикоподшипника.

Сейчас читают: Рено Логан — установка магнитолы

В движении важно обращать внимание на появление гула при поворотах, его наличие указывает на начальную стадию разрушения детали. В случае, когда шум в области ступичного узла качения присутствует даже при движении по прямому участку дороги, стоит не затягивать и срочно озаботиться его заменой
