Как сделать подсветку ног в автомобиле своими руками

Подсветка в автомобиле: если не запрещено, значит разрешено

• чётко определить места, где будет располагаться лента;
• нарезать светодиодную ленту на необходимые отрезки;
• к краям ленты припаивается провод;
• далее лента тестируется путём соединения с источником питания;
• если свет загорается, можно продолжать работу;
• место пайки изолируется, используя для этих целей термоусадочную трубку;
• чтобы трубка хорошо встала на своё место, её следует прогреть паяльником, либо просто зажигалкой;
• закончив с изоляцией, подготовленная лента монтируется в выбранные точки в салоне;
• для фиксации подойдёт двухсторонний скотч, клей или силиконовые стяжки;
• по аналогии лента устанавливается во всех частях салона, где это необходимо сделать.

Процедура монтажа

Прежде чем заняться установкой диодной подсветки для ног в автомобиле своими собственными руками, необходимо выбрать место для удобного и правильного размещения осветительной ленты.

Для этого потенциально можно воспользоваться следующими зонами:

• периметром в нижней части переднего кресла;
• под приборной панелью авто;
• под вещевым ящиком (бардачком) и пр.

Тут следует отталкиваться от собственной фантазии и конструктивных особенностей конкретного автомобиля.

Некоторые автолюбители не учитывают этот момент и монтируют ленту сбоку, на само напольное покрытие. Но в этом случае подсветка может мешать, слепить глаза и пр. Помните, это подсветка именно для ног, а потому она должна располагаться в салоне так, чтобы подсвечивать конкретно эту зону, а не направлять потоки света в глаза.

Самостоятельная установка светодиодной подсветки для ног в своём автомобиле вовсе не сложная. Здесь необходимо выполнить такие процедуры:

• чётко определить места, где будет располагаться лента;
• нарезать светодиодную ленту на необходимые отрезки;
• к краям ленты припаивается провод;
• далее лента тестируется путём соединения с источником питания;
• если свет загорается, можно продолжать работу;
• место пайки изолируется, используя для этих целей термоусадочную трубку;
• чтобы трубка хорошо встала на своё место, её следует прогреть паяльником, либо просто зажигалкой;
• закончив с изоляцией, подготовленная лента монтируется в выбранные точки в салоне;
• для фиксации подойдёт двухсторонний скотч, клей или силиконовые стяжки;
• по аналогии лента устанавливается во всех частях салона, где это необходимо сделать.

Объективно больше всего вопросов возникает относительно того, как правильно выполнить подключение.

Делаем подсветку салона автомобиля своими руками. Красота тюнинга салона

Возможно ли реализовать такую задумку — подсветку салона автомобиля своими руками? Раньше мы могли наблюдать красивые и оригинальные подсветки салонов машин или в кино или в дорогущих салонах. Но сейчас городские обычные жители все чаще интересуются подобным тюнингом для своих автомобилей. Безусловно, можно обратится к специалистам в данной сфере, но и самостоятельный труд здесь будет уместен. Просто представьте себе конечный результат — насколько это будет красиво и удобно, а самое главное то, что вы это сделаете исключительно своими руками!Подсветка салона автомобиля своими руками, идея, конечно же, интересная, но подсветку можно установить не только в салон. К примеру, есть внешняя неоновая подсветка, но ее те только сложнее сделать, но еще и не всякая разрешена и вы просто не пройдете в итоге техосмотр. Подсветка же салона машины намного проще и не принесет за собой проблем.Решение добавить в салон свет рано или поздно приходит к каждому водителю (с редкими исключениями). Кроме того, такое освещение добавляет вашему авто уникальности и неповторимости. Все это можно легко воплотить в жизнь. Есть несколько видов освещения салона автомобиля — неон и светодиод. Выбираем из чего делать подсветкуСветодиод отличается своей гибкостью конструкции, его невозможно сломать и оторвать. Также их достаточно легко паять и с длиной ламп проблем также не наблюдаются. Вы сможете поместить в любом месте салона отдельные диоды, а также в некоторых категориях таких ламп есть возможность, чтобы менять их цвет. Однако они несколько дороже других — неоновых ламп. Кроме того, отмечено, что неон может прослужить намного дольше.Прежде чем приступить к работе вы должны сами понимать можете ли вы это сделать самостоятельно. Если вы чувствуете хоть малую неуверенность в себе, лучше обратиться к специалистам. Поскольку будет намного дешевле заплатить один раз посторонним людям, чем менять то, что сделано неправильно. Если вы решились делать все самостоятельно, тогда вам следует знать некоторые тонкости. Покупая диоды на рынке вы должны быть готовы, что их придется паять. Поэтому рекомендуется покупать уже готовую продукцию, хотя стоить она будет немного дороже.Процесс монтирования подсветкиТакже вы должны запастись необходимым инструментом. Вам понадобится выключатель, поскольку вас могут оштрафовать за использование дополнительного освещения на дороге. Кроме того, обязательно необходим предохранитель, набор нужных отверток, трубка для изоляции кабеля. Также следует иметь ключи и головки, а также те инструменты, которые шли в комплекте с подсветкой.Перед тем, как начинать работу обязательно отключите аккумулятор, поскольку подсветка связана с электричеством. Приложите неоновую трубу или ленту к месту, куда планируете ставить подсветку. Также продумайте место, где будет расположен выключатель.Установить подсветку можно используя несколько методов — под торпедой или бардачком, а также под сидением или в багажом отделении.Предохранитель ставится после того, как выключатель был подсоединен к аккумулятору. Провод проводите через пластину между двигателем и салоном. Второй провод подключайте к аккумулятору. Его можно протянуть также, как и первый либо непосредственно к корпусу автомобиля. Обязательно убедитесь в том, что на металле нету следов ржавчины, грязи или краски. После этого работу подсветки можно проверять и пользоваться в удовольствие. Подсветка салона автомобиля своими руками, как оказалось, занятие не сложное. И теперь у вас есть хороший опыт в такой интересной работе, как тюнинг авто. Вы теперь можете идти в своей практике дальше, начиная изучать другие возможности улучшения своей машины. А главное то, что вы будете поистине счастливы тому, что сделали такую красоту сами! AutoFlit.ru

Подсветка салона рено дастер своими руками

Все про освещение салона сюда.

Алгоритм работы плафонов салона и багажника. На плафоне салона два переключателя. Центральный имеет три положения: выключено, работа при открытых дверях (одной или нескольких, в том числе — багажника) и постоянно включен. Боковой — два положения: выключен и постоянно включен. Плафон подсветки багажника работает только при открывании одной любой (водительской, например) или нескольких дверях. В среднем положении переключателя, плафон салона плавно гаснет при закрытии дверей с задержкой 30 секунд, если зажигание выключено и мгновенно притухает при включенном. Если закрыть машину центральным замком (ЦЗ) с помощью брелка сигнализации — погаснет через 30 секунд, если кнопкой со штатного ключа — мгновенно. Если забыть закрыть одну или более дверей — свет в салоне и багажнике погаснет через 30 минут. Через 30 минут погаснет и при положении переключателя в положении включено постоянно. Тут надо оговориться, что таймер на 30 минут начинает отсчет после последнего действия с машиной: открытие/закрытие последней двери, выключения габаритов, аварийки, открытие/закрытие ЦЗ. Свет будет гореть постоянно (у меня более 1,5 часа) при включенных габаритах, или аварийке, или зажигании.

Теперь по проводам в плафоне салона. +12В — красный. Масса — черный. «Масса от концевиков дверей» — белый.

Красный провод идет от коммутационного блока салона (ЦЭКБС). В ЦЭКБС установлено реле, которое и отключает плафоны через 30 минут. Белый провод, так же идет от ЦЭКБС. Управляется транзистором. Плавное притухание света достигается благодаря ШИМ. ЦЭКБС, белый разъём, контакты В5(-) и В6 (+) для подключения подсветки ног. Срабатывает при открывании любой из дверей. Предохранитель освещения — F28 (15A).

В Дастер штатно устанавливается плафон освещения салона двойной (8200073231) и плафон подсветки багажника (8200418356). Этот же плафон ставиться и на подсветку вещевого ящика. Подсветка вещевого ящика запитана от габаритных огней и включается при открывании дверки «бардачка». Вместо двойного плафона (8200073231) можно поставить тройной (8200073234) или одинарный (8200074362). У всех трех плафонов разъёмы идентичны. 26430-BC00B это с тремя кнопками, 26430-BC40B это с одной или с двумя.

Установка

Потребуется: четыре куска светодиодной ленты (к упить можно на AliExpress (см. каталог ) ), дополнительные провода.

Светодиодную ленту для подсветки пола водителя приклеиваем на двух сторонний скотч на блок электроники. Ленты для переднего пассажира закрепляем одним концом к жгуту проводов (используя изоленту или стяжку), а другим приклеиваем к моторчику вентиляции.

Для задних пассажиров подсветка для ног крепится под сиденье. Удобней всего закрепить светодиодную ленту прямо на материале обивки, проделывая шилом 2 дырочки в которые вставляем пластиковую стяжку. Провода прокладываем рядом с проводами подогрева сидений, приматывая чёрной изолентой.

Монтаж светодиодной ленты

Светодиодную подсветку в ноги в авто можно прикрепить по схеме, которая одинакова для всех марок машин. Для монтажа потребуется:

• термоусадочная пластиковая трубка;
• провода, сечение которых 4 х 0,5 мм;
• одиночные диоды и светодиодная лента (разрешается использовать готовую ленту заводской сборки SMD 5050, но ее стоимость в разы выше, поэтому лучше всего купите RGB-ленту, которая продается на метраж).

Монтировать подсветку разрешается на панели приборов, в местах, где расположены салонные лампы, и в тех зонах, где установлены заводские элементы освещения. Штатные лампы обладают таким же цоколем, как и одиночные светодиоды. Поэтому при надобности их можно без проблем заменить.

После этого определите место монтажа подсветки. Изначально следует отмерить нужную длину ленты. Резать ее можно только в определенных местах, где располагаются контакты для пайки. Провод следует отмерить так, чтобы его длины хватило до замка зажигания (лучше всего предусмотреть небольшой запас). Последовательность действий:

• Отрежьте провод и зачистите его концы.
• Припаяйте обработанные концы к ленте.
• Натяните термоусадочную трубку.
• Зажигалкой или бытовым феном прогрейте ее, пока она не затянется.

По такому же принципу работают с другими отрезками ленты. Далее надо удалить транспортировочную пленку с задней части светодиодной ленты и приклеить ее в заранее обозначенном месте. Под накладками стоек прячутся все провода и, при необходимости, сводятся под торпеду со стороны водителя.

Подсветка ног

Если совсем недавно подсветку ног можно было увидеть только в элитных автомобилях, то сегодня она встречается даже в бюджетных моделях. Сегодня на рынке представлены специальные наборы для упрощенного монтажа, в комплектацию которых входит 4 светильника (для каждого сидения) и пульт управления. Монтировать ножную подсветку довольно просто, для этого нужно лишь выполнить следующие действия:

• Зафиксируйте элементы при помощи двустороннего скотча.
• Уложите провода под края напольных ковриков.
• Запитайте подсветку от гнезда прикуривателя.

Имеются еще более простые комплекты, состоящие из простейших светильников, без пульта управления в наборе. Такое освещение менее яркое и долговечное, однако более дешевое (до 500 рублей). Также в продаже имеются и дорогостоящие наборы с возможностью управления через вай-фай и сменой цвета. Их стоимость находится в пределе 1500 рублей.

Иная оптика Рено Дастер

На автомобилях Renault Duster установлены дополнительные светотехнические приборы:

1. Передние противотуманные огни, оснащенные лампами стандарта H16 (после рестайлинга) или H11 (на машинах до 2015 г.). Следует учитывать, что использовать H11 вместо H16 нельзя, поскольку при проведении модернизации были внедрены рассеиватели из пластика. Запрещено устанавливать изделия H8 вместо H16 (отличаются повышенной мощностью и цоколем, требующим доработки), поскольку перегрев приводит к разрушению отражающего слоя. Для замены требуется частичное снятие бампера и подкрылков передних колес.
2. Передние указатели поворота, оборудованные деталями с оранжевой колбой и цоколем PY21W.
3. Задние комбинированные фонари, оснащенные лампами P21/5W (с 2 нитями, используются для обозначения габаритов и индикации торможения), P21 для задней противотуманной фары и сигнала заднего хода, PY16W для указателя направления поворота. На машинах после модернизации 2015 г. устанавливаются светодиодные габаритные огни, рассчитанные на весь срок эксплуатации. Для индикации торможения введены изделия стандарта P21 с единой нитью накаливания. Для замены требуется снятие комбинированного фонаря и держателя лампочек.
4. Повторители поворота в передних крыльях оборудованы индикаторами WY5W. Для замены необходимо поддеть корпус плафона, а затем повернуть против часовой стрелки относительно патрона.
5. На верхней кромке крышки багажника предусмотрен дополнительный сигнал торможения с деталью W16W со спиралью накаливания, которая перегревает и деформирует красный пластик рассеивателя (многие владельцы устанавливают светодиодный элемент).
6. На машинах, собранных после 2015 г., для подсветки регуляторов климатической установки применен элемент с пластиковым цоколем W1.2W. Для замены потребуется частично разобрать центральную часть панели приборов.

Ближний свет в авто

Головные фары на Renault Duster оборудованы раздельными лампами накаливания для ближнего и дальнего света. После проведения рестайлинга завод ввел дневные ходовые огни, снизившие нагрузку на лампы ближнего света.

Подходящие лампы

Для головного освещения используют лампы с металлическим цоколем стандарта H7, имеющие мощность 55 Вт и снабженные прозрачной колбой. Поскольку фары не оснащены системой очистки потоком жидкости, то применение ксеноновых источников света не допускается. Запрещено использовать светодиодные элементы как не соответствующие правилам эксплуатации транспортных средств.

Аналоги оригинальной оптики

Концерн Renault не производит лампы для своих автомобилей. В упаковке с оригинальной маркировкой могут находиться детали:

Замена ламп ближнего света

Для проведения ремонта необходимо:

1. Заглушить двигатель и выключить габаритное освещение.
2. Открыть капот, а затем снять резиновую крышку большего диаметра.
3. Аккуратно покачать патрон, извлекая элемент из рассеивателя.
4. Вынуть лампу, а затем вставить новую деталь. При монтаже необходимо использовать нитяные перчатки, поскольку отпечатки пальцев на колбе приводят к появлению черных пятен и неравномерному нагреву.
5. Вернуть патрон на место и установить защитную крышку, а затем проверить работу светотехники.

Категорически запрещено использовать элементы с разными рабочими характеристиками (например, устанавливать в левую фару изделие с повышенной светоотдачей, а в правой применять стандартный элемент).

Как сделать подсветку салона своими руками?

Освещение нижней части под ногами водителя и пассажира можно сделать неоновым, а потолок подсветить светодиодными лампами.

Установка неоновой подсветки

Для начала надо установить специальные излучатели, для чего вам потребуются следующие материалы:

• капроновые хомуты;
• алюминиевый уголок;
• неоновые излучатели;
• саморезы.

Многие неоновые излучатели продаются с разъемом под прикуриватель – нам он не нужен. Его следует отрезать и зачистить концы проводов на 5-10 мм.

Разборка нижней части торпедо

Надо отпилить уголок по размерам излучателя и прикрутить его саморезами под торпедой. Свет должен падать вниз прямо под ноги. После этого надо зафиксировать излучатель хомутами к уголку.

Ту же операцию надо выполнить со всеми пассажирскими местами в авто. На задних сиденьях уголок прикрутите ребром вверх, защитив излучатель от механических повреждений.

Все провода бережно уложите под полик и вытяните к торпеде с водительской стороны. В случае необходимости их надо нарастить и заизолировать в точках соединения.

Провода при подключении следует присоединить к датчику открытия дверей и включателю освещения салона так, чтобы при открытии двери и включении освещения загоралась наша дополнительная подсветка.

Установка светодиодной подсветки

Светодиодную подсветку ног в машине можно сделать по стандартной схеме, которая одинакова для всех авто. Для работы вам потребуется:

• термоусадочная трубка;
• провода сечение 4х0,5 мм;
• светодиодная лента и одинарные диоды (вы можете взять готовую ленту заводской сборки типа SMD 5050, но она стоит дороже, поэтому можете купить RGB-ленту, продаваемую на метраж).

Заводская лента не требует дополнительной подготовки, а с метражными изделиями нужно будет немного повозиться.

Комплект светодиодной подсветки

Устанавливать подсветку можно на панели приборов, в местах салонных светильников и тех мест, где установлены штатные элементы освещения. Все это вы можете заменить светодиодами. Одиночные светодиоды обладают тем же цоколем, что штатные лампы, поэтому при необходимости вы сможете запросто все заменить.

После этого можно определить место установки подсветки. Традиционно ее устанавливают в области ног и по периметру крыши вдоль стоек. Надо для начала отмерить необходимую длину ленты и подрезать ее под нужные размеры.

Резать ленту следует только в специальных местах, где находятся контакты для пайки. Провод следует отмерить таким образом, чтобы его хватило до замка зажигания (всегда предусматривайте некоторый запас).

Отрежьте, зачистите концы и припаяйте к ленте, а потом натяните термоусадочную трубку и обычным бытовым феном или зажигалкой прогрейте ее до тех пор, пока она не стянется.

Точно так же следует поступить с другими отрезками ленты. После этого с задней стороны ленты надо удалить защитную пленку и приклеить ленту в нужном месте. Все провода надо скрыть под накладками стоек и свести под торпеду с водительской стороны.

• подключить через RGB блок контейнер;
• подключение по такой же схеме, как неоновые лампы.

Второй вариант мы описали выше, но мы добавим, что при подключении надо соблюдать осторожность, чтобы не перепутать указанную на ленте в точках пайки полярность. Другой вариант более сложен, но по специальной схеме вы сможете запросто все подключить. Другой вариант более сложен, но по специальной схеме вы сможете запросто все подключить

Другой вариант более сложен, но по специальной схеме вы сможете запросто все подключить.

Когда подсветка салона, сделанная своими руками, будет готова, ее надо включить и проверить работоспособность.

Что можно сделать самостоятельно

Купив Renault Duster многие начинают фаршировать его различными прибамбасами: задний парковочный радар, камера заднего вида (КЗВ), видео-регистратор, защита узлов под днищем внедорожника и т.п. При этом многие не подозревают о том, что уже установлено в их машине. Что же входит штатно в комплектацию Дастера?

1. Каждой вещи свое место

Заехав первый раз на заправку на своем новом Рено Дастере, я не сразу сообразил куда можно приспособить крышку от бензобака, когда вставляешь пистолет бензоколонки. Пришлось положить крышку в карман и пойти расплачиваться с кассиром за бензин. И только потом мы догадались, что на люке бензобака есть специальный крючок, на который вешается крышка бензобака, вот так:

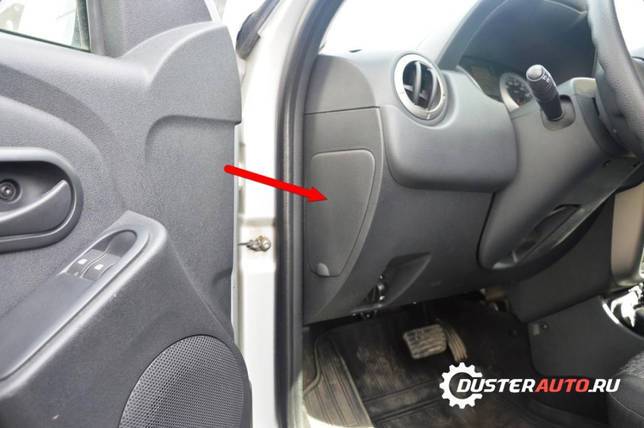

2. Тайничок

Автопроизводитель Renault позаботился и разместил в Дастере комплект запасных предохранителей на случай поломки в дороге. Там же находится пинцет для удобства установки предохранителей. Но где искать этот комплект? Всё просто, он спрятан за крышкой отсека с предохранителями слева от водителя с торца передней панели и доступен при открытой передней двери:

3. Убрать лишнее

Если вам не нужны подголовники, вы можете их легко снять. Для этого нужно всего лишь нажать две кнопочки и вытянуть подголовник вверх.

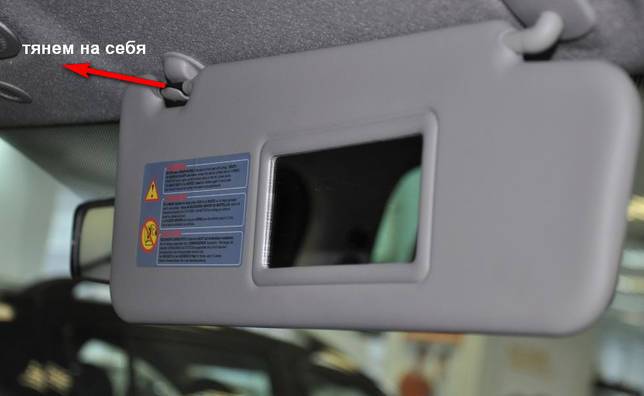

4. Как спрятаться от солнца

Солнцезащитный козырек можно использовать не только на лобовом, но и на боковых стеклах. Просто потяните на себя за край козырька, высвобождая его из фиксатора и поверните на боковое стекло. Теперь солнце не будет вам досаждать сбоку.

5. Детский замок

Не каждый догадывается, что металлические рычажки в торце задних дверей – это полезная функция блокировки от детей. Нажмите этот рычажок и ребенок не сможет открыть дверь изнутри, а снаружи вы откроете ее как обычно.

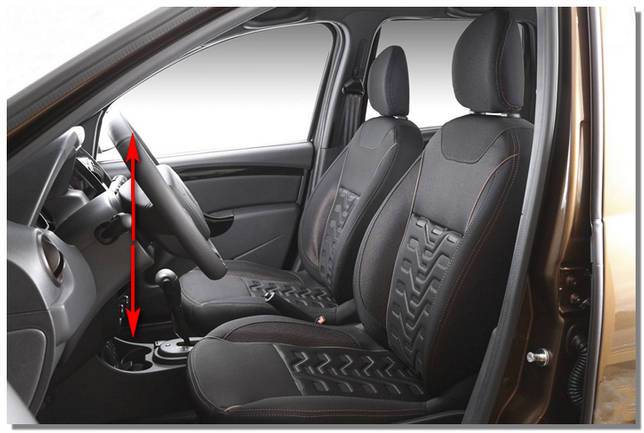

6. Подстраиваем руль Дастера под себя

Руль на Рено Дастере можно регулировать по высоте, правда имеется всего 2 положения, но это лучше чем совсем ничего. Кнопка регулировки руля находится снизу рулевой колонки.

7. Усиливаем безопасность

В Дастере есть функция автозакрывания дверей при начале движения при скорости свыше 10 км/ч. Про эту возможность практически нигде не говорится, я сам узнал об этом только через 1 год владения машинкой. Эта дополнительная функция присутствует практически на всех японских автомобилях. Чтобы включить эту функцию на Dustere проделываем следующее:

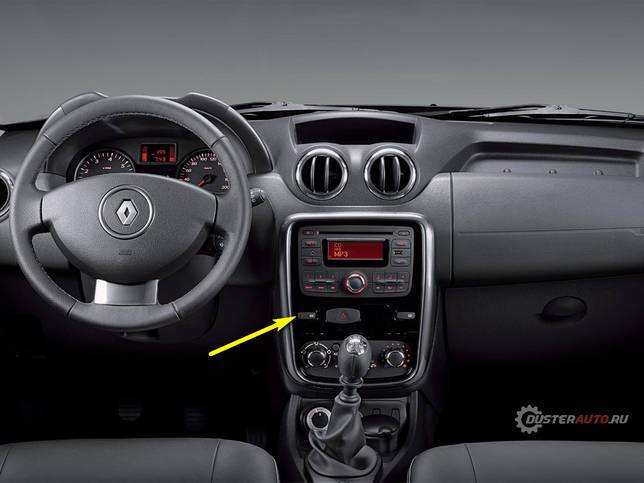

Кнопка центрального замка Рено Дастер расположена здесь

Нажать левую часть кнопки с красным автомобильчиком и держать до звукового сигнала

• включаем зажигание
• нажимаем кнопку центрального замка и удерживаем ее не менее 5 секунд до звукового сигнала.

Всё! Теперь при начале движения и скорости свыше 10 км/ч сработает центральный замок и закроет все двери. Чтобы отключить эту функцию, проделываем заново теже действия.

Надеюсь эта информация была для вас полезной и сможете воспользоваться этими советами в нужный момент.

• Рено Дастер: отзывы владельцев, все минусы и недостатки
• Рено Дастер: тюнинг французского кроссовера
• Как подготовить к зиме Рено Дастер

Это интересно: Схема соединений подушки безопасности водителя Renault Logan 2004-2009 Бензин

Выводы

Подсветка ног в машине — это оригинальный способ украсить свой автомобиль. Всё можно сделать своими руками и очень быстро. Монтаж подсветки достаточно простой, для этого понадобится совсем немного: материалы, инструменты и чуть-чуть фантазии, чтобы продумать, как и где все установить и подключить.
