Принцип работы электропривода двери багажника
Разобравшись с устройством системы, с чего состоит электропривод двери багажника и как все выглядит, рассмотрим принцип работы. Как и устройство системы, принцип срабатывания электропривода двери багажника отличается. Все зависит от модификации, будь-то базовый вариант или же максимальный с кучей датчиков.

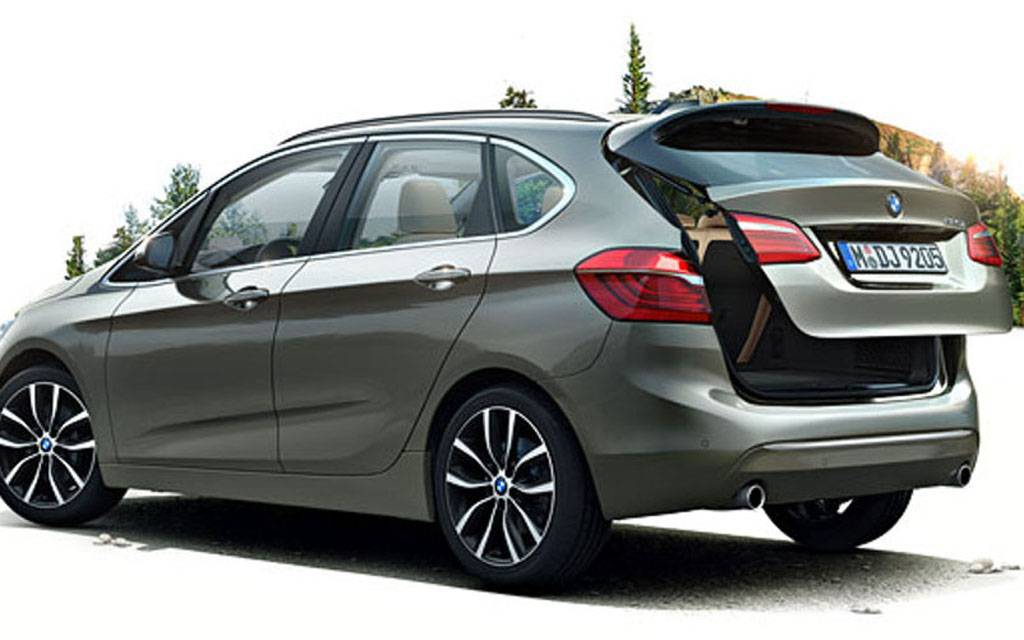

Самый простой вариант, где открытие и закрытие происходит с помощью кнопки, весьма прост, в плане принципа работы. В салоне возле водителя расположена кнопка активации механизма. Нажав кнопку, сигнал подается на блок управления и тот в свою очередь отправляет команду на срабатывания электродвигателя в телескопической штанге.
Как правило, никаких датчиков или ограничителей в таком комплекте электропривода крышки багажника попросту нет. Если набор штатный с завода, на крышке багажника устанавливается дубликат кнопки из салона, тем самым упрощая закрытие багажника. В ином случае закрыть можно снова нажав на кнопку в салоне автомобиля.
Другое дело, если механизм средней сложности с бесконтактным открытием. Таким набором могут удивить современные кроссоверы в топовых комплектациях. Чтоб открыть багажник, достаточно подойти к автомобилю сзади и поводить (покачать) ногой со стороны в сторону под задним бампером. Именно там чаще всего устанавливают датчики для активации механизма.
В таком случае, открыть багажник можно с кнопки в салоне, бесконтактным методом (за счет датчиков под задним бампером) или с помощью кнопки на брелке с ключами. Любой из перечисленных способов передает сигнал на блок управления. Основным отличием будет наличие разных датчиков и доводчиков. Владелец автомобиля может запрограммировать угол открытия крышки. Например, чтоб не зацепить потолок или ворота в гараже, или же не тянутся к кнопке для закрытия багажника.

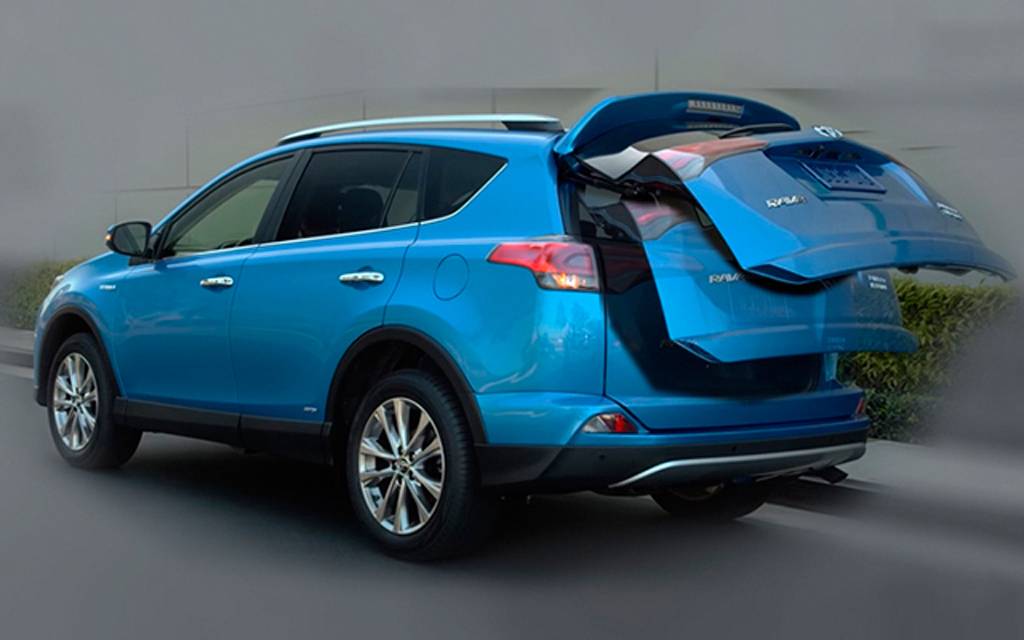

Самым сложным считается механизм электропривода двери багажника с управлением посредством смартфона или удаленного доступа через Интернет. В таком случае автомобиль должен быть подключен к сети Интернет через мобильную связь или находится в радиусе действия собственной сети (по принципу Wi-Fi точки доступа).
Помимо срабатывания электропривода багажника от кнопки в салоне, с дисплея мультимедийки или бесконтактным путем, за счет датчиков под задним бампером, управлять можно с помощью смартфона, в том числе открывать замки в автомобиле. Как правило, такой механизм работает в паре с другими системами интеллектуального доступа.
Независимо от выбранного варианта и комплекта электропривода, механизм срабатывания на открытие и закрытие будет одинаковым или близок для всех моделей автомобилей. Получив сигнал, блок управления подает питание на электродвигатель в телескопической штанге. Электродвигатель вращаясь в заданном направлении начинает вращать ходовой винт. Винт в свою очередь вращает гайку, тем самым перемещая наружную трубу вперед или назад. Чтоб облегчить перемещение наружной трубы и уменьшить нагрузку на электродвигатель используется пружина.
За счет датчиков и заранее прошитых настроек, система понимает насколько нужно выдвинуть трубу, чтоб получить той или иной наклон крышки багажника. Что касается момента закрытия (запирания багажника на замок), то здесь однозначно нужен доводчик. Именно он обеспечивает плавный щелчок и долгосрочную работу механизма запирания.
Электрический привод багажника: установка своими руками
Монтаж этого устройства можно считать роскошью — многие автовладельцы годами обходятся и без него. Но очевидно, что такой тюнинг обеспечивает удобство открывания, упрощая жизнь. Автоматическое открытие нажатием кнопки зимой — проблемы с обледенением замка не возникает. Второе преимущество — взломать багажную дверь в этом случае гораздо сложнее. На сегодняшний день все больше иномарок обладают этим удобным функционалом, наши производители относительно недавно стали заниматься таким оснащением багажных крышек машин. Если электропривод в вашем авто отсутствует, это можно исправить.
Электропривод багажника, достоинства и недостатки
Обычно, к подобным дополнениям прибегают обладатели отечественных автомобилей (Волга, ВАЗ и так далее) или же владельцы стареньких иномарок, в которых систему электропривода не предусмотрел завод-изготовитель.
Электропривод крышки багажника представлен в качестве механизма, который состоит из ряда взаимосвязанных элементов: электрический мотор, два четырехконтактных реле, толкающий шток, предохранитель и кнопка. Существует два типа привода, которые активизируют работу штока, чтобы открыть двери багажного отделения. Самым распространенным является механизм, который оборудован электрическим мотором, потому что он достаточно практичен и вынослив. Немного меньшую популярность получил привод, у которого принцип действия основан на применении магнитных пластин. Данное устройство очень сложное, в результате чего в процессе эксплуатации возникает немало проблем.
Принцип действия подобных механизмов основывается на взаимодействии магнитных пластин с реле и происходит следующим образом — когда электропитание начинает поступать, реле оттягивает шток и открывается крышка багажного отделения. Не рекомендовано устанавливать электромагнитные приводы багажника на старые ВАЗовские модели, так как они абсолютно не практичны в работе. По сути, выполнить установку можно, однако для этого необходимо проводить серьезную реконструкцию замка багажника, что, как правило, нерационально и проблематично, так как требуются значительные изменения корпуса транспортного средства.
Как установить электрозамок на багажную дверь
Перед установкой следует подготовить набор необходимых инструментов и дополнительных материалов. Итак, нам понадобятся:
- Соединительные провода.
- Клеммы.
- Изолента.
- Предохранительные крепления.
- Набор гаечных ключей.
- Несколько отверток (плоских и фигурных).
- Кусачки.
- Плоскогубцы.
Начинать самостоятельную установку электропривода крышки багажника необходимо с демонтажа расположенной на ее внутренней стороне пластиковой накладки, которая закрывает доступ к замку. Практически всегда при покупке этого устройства продавцы предлагают дополнительно приобрести уже доработанный под него замок. Не стоит игнорировать это предложение, поскольку его приобретение позволит избежать целого ряда банальных проблем при установке всего механизма и дополнительно сэкономит немало времени и нервов. Следующим этапом монтажа будет прокладка проводки к замку от электросети прикуривателя. Выбор именно прикуривателя обоснован в том случае, если этот элемент практически никогда не используется. К тому же, в случае необходимости устройство способено выдержать повышенные нагрузки. Для того чтобы запитать электрозамок, необходимо разобрать вход прикуривателя для установки предохранителя между ним и кнопкой запуска привода.
Кнопка привода может быть установлена в любом удобном месте. После этого переходим к прокладке проводов питания по порогам автомобиля. Для этого потребуется около 3,5 метров кабеля. Финальным этапом установки станет монтаж доработанного замка багажника с его последующим включением в сеть и настройкой
Выполняя подключение электропривода, важно не перепутать полярность, иначе якорь электромотора будет вращаться в противоположную сторону, в результате чего механизм не будет функционировать. Также целесообразной станет установка предохранителя в цепи непосредственно перед электродвигателем, дабы избежать его возможного выхода из строя. Скажу честно
ну думал что данная доработка вызовет чтоль ажиотажное любопытство. Не буду томить… поэтому начну
Скажу честно. ну думал что данная доработка вызовет чтоль ажиотажное любопытство. Не буду томить… поэтому начну.
ПРИВОДЫв роли приводов были использованы реечные электростелоподъемники форвард (не гремят). также подойдет аналог от Граната(дешевле, лучше приспособоить). Подойдут модели для ваз классики и нивы.

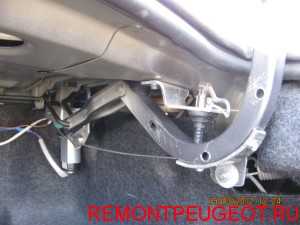

УСТАНОВКА ПРИВОДОВДумаю слова излишни. все видно по фотографиям
Немножко слов по установке: заново пришлось настраивать замок и ограничители — все делается по месту таким образом чтобы привода смогли корректно закрывать крышку багажника. Багажник может поднимать и опускать и один привод… но увы изза перекоса при закрывании он не может захлопнуть до полного зачелкивания замка. При этом двух приводов не хватает чтобы полностью отказаться от торсионов… не хватает силенок на открывание. При открытом и закрытом положени привода не шибко много занимают место. крепления приводов — заводские, не стал их переделывать чтобы потом их можно было перепродать.
ЭЛЕКТРИКАна данный момент для управления приводов используется вот такая схема:
Немножко пояснения. Итак, группа релюшек R1-R4 используются в роли триггера для управления любых девайсов с помощью кнопки без фиксации. то бишь при первом нажатии кнопки на выходе R4 будет +12, при повторном — напряжение будет отсутствовать. релюшка R5 нужен только для того, чтобы подавать управляющий “минус” на вход доводчика на протяжении его работы. его наличие обуславливается только изза режима работы доводчика, т.е. в моем случае мною используемый доводчик требуется подачи управляемого “минуса” на всем протяжении его работы. но есть доводчики которым необходимо только кратковременная подача управляемого “минуса” — в этом случае релюшку R5 можно исключить. релюшка R6 и R7 используются для реверса полюсов питания приводов.
Доводчик использовался самый дешевый — двухканальный Мистери PWM-2 с одновременной работой обоих каналов
Все это хозяйство было помещено в пластиковую коробку и закинуто в нишу задней арки. Основное питание развязано напрямую с АКБ через пред в 10А.
Чем хороша данная схема — не требуется использование никаких лишних датчиков аля концевики или т.п.
УПРАВЛЕНИЕНа данный момент управление реализовано от кнопки открывания багажника штатного брелка, брелка сигнализации и с помощью кнопки на самом багажнике. Скорей всего будет внедрена еще кнопка в салон. но пока в процессе раздумья ибо в замешательстве куда там лучше всего внедрить кнопку.
Принципиальная схема, типы и принцип действия электропривода багажника
Схема устройства представлена следующими деталями:
- кнопка;
- электродвигатель;
- приводный шток;
- предохранитель;
- реле.
Сегодня разработано две конструкции привода штока. Это может быть электродвигатель или специальные магнитные пластины. Отметим, что первый тип получил большее распространение ввиду своей практичности. Привод с магнитными пластинами имеет более сложное устройство и некоторые проблемы при эксплуатации. Принцип его функционирования основывается на взаимодействии магнитных пластин и реле: при подаче питания на реле, оно приводит в действие шток, который взаимодействует с замком багажной двери. Установка этого типа привода на старые модели отечественной классики может оказаться неоправданной мерой, поскольку подобная конструкция может затруднить открывание и закрывание двери багажника на этих автомобилях.
Целесообразность установки
Перед тем как установить электропривод багажника своими руками, необходимо убедиться в целесообразности этого, поскольку ввиду конструкционных особенностей кузовов некоторых моделей, проводить подобную модернизацию считается нерациональным. А все потому, что на багажной двери устанавливается электропривод, состоящий из двух электромоторов и доводчика. Из-за этого багажник может открываться либо при помощи специальной кнопки из салона, либо, воздействуя на механизм открывания наружной ручкой. Также можно отдавать команды приводу замка, используя систему дистанционного управления. Помимо этого, в конструкцию электродвигателей встроены специальные ограничители усилия, которые прекращают открытие багажника при возникновении препятствия этому. Подобным образом механизм работает и при закрытии, однако, при возникновении помехи процесс изменяется (двери начинают приоткрываться). В таком случае придется открывать или закрывать багажник руками, поскольку после кратковременного более сильного воздействия работа электропривода блокируется, после чего на крышку багажника можно воздействовать без особых усилий. В случае некорректной работы системы придется прикладывать значительные усилия к багажной двери.
Схема подключения электропривода
Исходя из вышеописанного, перед тем как будет выполнена установка электропривода от иномарки на отечественный автомобиль, помимо самого устройства необходимо будет подобрать и приобрести соответствующий доводчик двери багажника. Безусловно, установка на автомобиль такого дополнения (если она оправдана конструкционными особенностями багажного отделения) позволит ощутить больше комфорта от эксплуатации. Поэтому если нет никаких ограничений на то, чтобы установить своими руками электропривод, не стоит откладывать это мероприятие на потом, тем более что процесс модернизации багажника не отличается особыми трудностями и вполне по силам среднестатистическому автомобилисту.
Какое устройство выбрать
Заметим, что электрозамок такой же важный элемент транспортного средства как, например, покрышки. Поэтому не стоит относиться к его выбору с пренебрежением
Не стоит обращать свое внимание на дешевые механизмы китайского производства, которые можно встретить в любом автомагазине. Все дело в том, что подобные устройства помимо того, что имеют небольшой эксплуатационный ресурс, очень часто славятся своей некорректной работой, которая характеризуется неправильными откликами на команды
Из всеобщей массы, представленных на рынке электрозамков, необходимо выбирать отечественные либо качественные заграничные модели, поскольку они отличаются стабильностью в работе и продолжительным сроком эксплуатации.
Немаловажно, что установка подобного механизма на автомобиль увеличит его стоимость при последующей продаже.
Калинка моя
LADA Kalina — одна из относительно свежих идей ВАЗа, машина класса «В». Но вынашивалась задумка достаточно долго. Еще в начале девяностых ВАЗовцы взялись за разработку новой модели. Задумка совершенствовалась, видоизменялась, дорабатывалась. И только в 1999 году Калина была представлена общественности.
С другими не сравнить
Сегодня она доступна в трёх вариантах кузова: седан, универсал и хэтчбек. Интересно, что сам кузов нельзя сравнить ни с одной из ранее выпущенных ВАЗовских моделей, поскольку здесь он абсолютно иной.
Разработка автомобиля Лада Калина была смелым шагом для АвтоВАЗа
Подушки безопасности, кондиционер, магнитола, бортовой компьютер, электроусилитель руля, подогрев зеркал и кресел, новый двигатель (на выбор 1,4 и 1, 6 литра), 5 МКПП и автомат на 4 передачи — все это есть в современной Калине.
Несмотря на то что внешне Калина кажется автомобилем весьма компактным, она гораздо вместительнее той же Приоры.
Машина для зрелых водителей
Когда вы решаете дилемму «Калина или Приора?», важно учитывать несколько принципиальных моментов. Помните, что у Калины в отличие от Приоры имидж зрелого авто
Её считают машиной для людей в возрасте
Её считают машиной для людей в возрасте.
Оснащённость Лады Калины доказывает стремление российских конструкторов идти в ногу со временем
Нужно признать, что Калина не такая шустрая, при сильном разгоне её «шатает» на дороге. При этом за счёт хорошей высоты клиренса Калина лучше подходит для путешествий за город.
Как уже упоминалось, Калина реже нуждается в обслуживании. Об этом, кстати, свидетельствует статистика обращений к дилерам. Что еще из плюсов? Более доступная цена. Старт хорошей базовой версии — от 350 тысяч рублей.
Электропривод замка багажника: особенности установки
Наверное, не стоит описывать до боли банальную ситуацию, в которую хоть раз, но попадал каждый из водителей, когда запустив мотор своего автомобиля, вдруг обнаруживаешь, что из багажника нужно достать какую-нибудь вещь, или положить ее туда. Далее весь процесс открывания и закрывания двери багажника выглядит так: необходимо заглушить мотор, ведь для открывания замка понадобятся ключи, после чего выйти из автомобиля.
Все это неудобно и отнимает лишнее время, особенно когда приходится куда-то спешить. Дабы полностью автоматизировать этот процесс и избавить водителя от лишних телодвижений, был разработан электропривод багажника. Сегодня подобное устройство можно установить своими руками на любое транспортное средство.
Инструкция по установке электропривода
Чтобы установить электропривод багажника своими руками и осуществить его подсоединение, вам потребуется стандартный слесарный инструмент, а также схема подключения. Схема должна идти в комплекте к устройству.
Ниже рассмотрена установка электропривода багажника на примере автомобиля Лада Калина:
Сначала производится демонтаж установленного замка, а также защитной панели. Панель фиксируется на пластиковых клипсах и зацепах, а также двух винтах. Далее, открутите фиксатор замка, для этого можно использовать трещотку с насадкой крестовой отвертки.
Теперь производится доработка замка, ведь вам нужно, чтобы он мог закрываться по одному щелчку. Для этого срежьте часть зацепки, на фото она отмечена красной линией. Место среза необходимо обработать наждачкой или напильником, чтобы оно было ровным и гладким.
Следующим этапом будет подключение схемы и предварительная сборка. Процедуру подключения мы описывать не будем, поскольку она отличается в зависимости от модели привода и машины
При предварительной сборке обратите внимание на том, чтобы была соблюдена полярность подключения диода. Сам диод необходимо правильно припаять и заизолировать от массы авто.
Далее, производится монтаж самого привода — в этом случае все индивидуально
После установки проверьте, где плюс и минус, так вы узнаете, как правильно подключить проводку
Например, массу можно подключить к левой части обогрева.
Следующим этапом будет подключение получившейся схемы к штатной проводке. Используйте схему, которая идет в комплекте. Вся проводка должна быть тщательно заизолирована, для этого используйте изоленту. Чтобы реле не болтались, их можно зафиксировать на жесткой поверхности при помощи канцелярского скотча.
Затем осуществляется монтаж кнопки. В случае с Калиной вариантов установки кнопки есть несколько, но мы рекомендуем подключить ее к крышке монтажного блока — на нем имеется еще одна клавиша, управляющая питанием автомагнитолы, а это значит, что к ней подключена масса. Для подключения, опять же, необходимо использовать схему.
Когда все будет подключено, остается только проверить работоспособность установленного девайса. Если все работает нормально, то можете приступать к сборке, которая производится в обратном порядке.
После установки проверьте, где плюс и минус, так вы узнаете, как правильно подключить проводку. Например, массу можно подключить к левой части обогрева.
Следующим этапом будет подключение получившейся схемы к штатной проводке. Используйте схему, которая идет в комплекте. Вся проводка должна быть тщательно заизолирована, для этого используйте изоленту. Чтобы реле не болтались, их можно зафиксировать на жесткой поверхности при помощи канцелярского скотча.
Затем осуществляется монтаж кнопки. В случае с Калиной вариантов установки кнопки есть несколько, но мы рекомендуем подключить ее к крышке монтажного блока — на нем имеется еще одна клавиша, управляющая питанием автомагнитолы, а это значит, что к ней подключена масса. Для подключения, опять же, необходимо использовать схему.
Когда все будет подключено, остается только проверить работоспособность установленного девайса. Если все работает нормально, то можете приступать к сборке, которая производится в обратном порядке.
Наверное, не стоит описывать до боли банальную ситуацию, в которую хоть раз, но попадал каждый из водителей, когда запустив мотор своего автомобиля, вдруг обнаруживаешь, что из багажника нужно достать какую-нибудь вещь, или положить ее туда. Далее весь процесс открывания и закрывания двери багажника выглядит так: необходимо заглушить мотор, ведь для открывания замка понадобятся ключи, после чего выйти из автомобиля. Все это неудобно и отнимает лишнее время, особенно когда приходится куда-то спешить. Дабы полностью автоматизировать этот процесс и избавить водителя от лишних телодвижений, был разработан электропривод багажника. Сегодня подобное устройство можно установить своими руками на любое транспортное средство.
Как устроен электропривод багажника?
В состав электропривода багажника входит лишь несколько деталей: электромотор, два реле по четыре контакта, шток, предохранитель и кнопка. Привод бывает двух видов:
- работающий на электромоторе — является более практичным и выносливым;
- работающий на магнитных пластинах — малопопулярный и не такой практичный.
Второй вид электропривода багажника устроен очень и очень непросто, и это влечет за собой массу неприятных моментов при его эксплуатации. Механизм его действия следующий: магнитные пластины передают электрический ток на реле, и оно воздействует на шток, который и открывает крышку багажника. С замками таких моделей, как, к примеру старые ВАЗы, подобное устройство сочетается плохо, так как требует основательного усовершенствования, которое затронет еще и сам корпус автомобиля. Потому лучше не ставить механизм на магнитных пластинах в такие машины.
Электрический замок для багажника авто следует выбирать очень тщательно. Дешевая китайская продукция, которой просто завален современный рынок, однозначно не подойдет для использования в автомобиле, так как она очень недолговечна и систематически может давать сбои. Оптимальным вариантом станет замок с электромотором российского или иностранного производства. Стоит также отметить, что, устанавливая дополнительно такой механизм, автовладелец автоматически увеличивает цену своего автомобиля, что, конечно же, будет учитываться при последующей его продаже, если таковая планируется.
Салон
Внутри автомобили очень схожи. И говорить, что «Веста» лучше, чем «Х-Рей», нельзя. У них практически одинаковые рули, дизайн центральной панели и сиденья. Однако различия все же есть. Интерьер в обеих моделях качественно проработан, все элементы собраны хорошо. Во время движения нет никаких скрипов или люфтов. Сиденья довольно удобные, однако на заднем диване при опущенных вниз подголовниках посадка пассажиров неудобная, так как они упираются в лопатки.
Салон обеих моделей одинаково хорош. Ответить на вопрос о том, что лучше: «Веста» или » Х-Рей» — очень сложно. Все элементы изготовлены примерно из одинаковых материалов. В плане шумоизоляции различия также минимальны, она здесь на достойном уровне. X-Ray здесь лучше только из-за того, что высоким пассажирам сидеть в нем гораздо комфортнее из-за строения крыши. Также при сложенных сиденьях объем багажного отделения у него больше.
Принцип работы механизма открытия и закрытия багажника
Подобный механизм состоит из небольшого числа деталей:
- мотор;
- пара реле с четырьмя контактами;
- шток толкающего типа;
- предохранитель;
- кнопка для управления механизмом.
Установленный сервопривод двери багажника Привод, отвечающий за работу штока, представлен в двух разновидностях. Более распространённым вариантом является механизм с мотором. Он отличается высокой практичностью и выносливостью, что объясняет его востребованность. Привод с магнитными пластинами не получил такого широкого спроса, поскольку он является сложным и проблемным. Его работа основана на взаимодействии реле с магнитными пластинами.
В результате подачи питания на реле шток оттягивается, что приводит к открытию крышки на багажнике. Старые модели ВАЗ не предназначены для такого механизма. На таких авто подобные механизмы оказываются непрактичными. В процессе монтажа придётся проводить сложную модернизацию, которая часто оказывается нерациональной.
