Как снять, поменять и отрегулировать фару на Рено Дастер

Что понадобится для работы

Как отмечалось выше, замена лампы ближнего света в Рено Дастер – процесс несложный, тем не менее надо подготовить некоторые инструменты и материалы:

Лампочка	В данной модификации используется вариант Н7, который широко используется для фар ближнего света. Приобрести и заменить такую лампу для ближнего света, как и для Ниссан Кашкай, не составит большого труда, так как они есть во всех автомагазинах, единственное, о чем хотелось бы еще сказать – низкая цена не должна быть главным критерием выбора, лучше приобрести более качественный вариант
Набор ключей	Они нужны не для разборки фары, с их помощью вы отсоедините клеммы на аккумуляторе, открутите зажим и снимете батарею, только так можно добраться до левой фары изнутри. Не нужно пытаться проделать работу без снятия АКБ – вы потратите больше сил и времени, пытаясь изловчиться и засунуть руку в узкое пространство. Правая фара расположена так, что ничего снимать не нужно, доступ и так свободен

Не знаете, какие лампочки ближнего света на Рено Дастер? Самые распространенные – Н7, что достаточно удобно, ведь искать и заказывать их не придется, они есть в наличии у всех

Замена и регулировка фар Рено Дастер своими руками

Передняя оптика Renault Duster выполнена цельными блок-фарами. Они состоят из ближнего, дальнего света, габаритов и поворотников. Фары Рено Дастер оснащены гладким прозрачным плафоном из пластика, который не выполняет функцию по распределению светового потока. Поверхность пластика обработана лаком, что предотвращает образование царапин и мелких повреждений. Для визуального оповещения маневра по повороту используются лампы с соответствующим цветом стекол.

При этом стандартные огни заднего хода смонтированы в правой блок-фаре, а противотуманные – в левой. ПТФ включается посредством переключателя под рулевой колонкой, при работающем наружном освещении.

Передняя и задняя оптика с обновленного Duster на дорестайл

Для замены фар Рено Дастер первого поколения на обновленную оптику понадобится дополнительно приобрести два реле и лампочку в ПТФ сзади. Артикул реле на 12 В и 20 А – 7700414484, и лампы ПТФ с одним контактом производства Philips – 12088 cp. Также в задние фонари Renault Duster в качестве противотуманки можно установить светодиодную лампу Philips P21W LED 21W. Ее каталожный номер 12839REDB1.

Далее представлены артикулы оригиналов обновленных блок-фар:

• 260606709R (номер для России 676512139) – левая спереди;
• 260105828R (676512140) – правая спереди;
• 265550368R (676650017) – левая сзади;
• 265504304R (676650018) – правая сзади.

Установка новых фонарей сзади Renault Duster требует изменения распиновки в питающих колодках. Далее представлена схема изменения шести старых контактов в колодке по отношению к новым:

• 1 – не задействован – 1
• 2 – задний ход, провод сиреневого цвета – 6
• 3 – масса, черный – 3
• 4 – указатель поворота, зеленый тонкий – 4
• 5 – стоповые огни, зеленый толстый – 2
• 6 – габариты, голубой – 5;

• 1 – не задействован – 1
• 2 – противотуманка, зеленый тонкий – взамен контакта с задним ходом;
• 3 – масса, черный – 4
• 4 – указатель поворота, сиреневый – 3
• 5 – стоповые огни, зеленый толстый – 5
• 6 – габариты, голубой – 2.

Как снять переднюю блок-фару на Duster

Для проведения работ по демонтажу передней оптики Рено Дастер понадобиться подготовить:

• ключи Torx T20, T30;
• торцевой ключ размером на семь;
• отвертка с плоским жалом;
• пассатижи.

Демонтаж переднего бампера

Для снятия бампера Renault Duster поэтапно выполняются следующее:

1. Поднимается крышка капота и устанавливается на упор.
2. Выкручивается фиксирующий винт бампера к защите картера.

Снимаем переднюю фару

Рассмотрим, как снять левую переднюю фару Рено Дастер. Для правой процесс аналогичен:

1. Демонтируется защитный кожух с корректора фары на торцевой стороне.
2. Снимается тросик привода корректора. Для этого понадобится вывести его наконечник из держателя, а затем отсоединить от толкателя.
3. Выкручиваются фиксирующие болты фары в количестве трех штук. Два передних и один торцевой на поперечной раме над охлаждающим радиатором.

Замена заднего фонаря Дастер

Чтобы снять задний фонарь Рено Дастер, понадобится придерживаться следующей схемы:

1. С АКБ скидывается минусовая клемма.
2. Поднимается крышка багажника Renault Duster.
3. Выкручиваются две крепежные гайки из пластика с барашком на конце.

Регулировка света фар Дастер

Для выставления правильного распределения лучей света оптики Renault Duster понадобится подготовить:

• отвертку с крестообразным жалом;
• ключ размером на восемь;
• шестигранник размером на пять.

Регулировка фар Рено Дастер осуществляется в следующем порядке:

Противотуманные

Для корректировки света ПТФ предназначен один винт, расположенный непосредственно на корпусе. Для доступа к нему предусмотрено технологическое отверстие в бампере. Его вращение приводит к изменению только горизонтального направления световых лучей. Понадобится добиться того, чтоб верхние лучи противотуманной фары ложились на уровень линии 4.

При желании можно без проблем выполнить замену оптики Рено Дастер своими руками. По окончании процедуры обязательно потребуется регулировка наружного света Renault Duster.

Замена лампы ближнего света Рено Дастер

Как поменять лампу ближнего света на Рено Дастер Все опытные автовладельцы прекрасно знают, насколько важна исправность осветительных приборов в автомобиле.

В правилах дорожного движения чётко оговорена необходимость включения фар в темное время суток, а также при езде по трассам.

Неисправность ламп ближнего или дальнего света в Рено Дастер существенно повышает не только риск возникновения аварийной ситуации на дороге, но и может стать причиной остановки вашего транспортного средства сотрудником ГИБДД.

У многих автомобилей довольно часто выходят из строя лампочки в фарах, задних габаритных огнях или поворотниках. Рено Дастер – не исключение в этом вопросе.

Поэтому владельцы данной модели часто становятся клиентами на СТО, переплачивая существенные сумы за весьма простую процедуру замены ламп в фарах.

Данная статья поможет даже самому неопытному автовладельцу осуществить ремонт осветительных приборов в своей машине, избавившись от:

• длительного ожидания очереди на СТО;
• неоправданно больших финансовых затрат;
• некомпетентности некоторых сотрудников автосервисов;
• подбора некачественных комплектующих.

Рекомендации по диагностике неисправности и выборе ламп для Renault Duster

Перед началом замены лампы фар ближнего света стоит убедиться, что она в действительности перегорела.

Довольно часто осветительный прибор перестает работать из-за неисправностей в самой сети электропитания. Другими словами, окислившиеся контакты могут препятствовать корректной работе ламп в целом.

Поэтому перед заменой лампы необходимо проверить, в каком состоянии находятся контакты в патроне.

Если же патрон чистый, то причиной выхода из строя фары ближнего света действительно стало перегорание нити лампы

Очень важно подбирать для Рено Дастер именно те комплектующие, которые рекомендует компания-производитель

Используя для замены качественные детали, вы обезопасите не только себя, но и всех участников дорожного движения.

Неправильно настроенный или слишком яркий свет хотя бы одной фары будет ослеплять других водителей и пешеходов, что может создать определённый дискомфорт при движении.

Снятие блок-фары Рено Дастер

Блок-фару снимаем для замены. Работа показана на левой блок-фаре, правую блок-фару снимаем аналогично. Снимаем передний бампер (см. Снятие переднего бампера).

Снимаем защитный чехол с корпуса исполнительного механизма регулятора направления пучков света фар.

Выводим оболочку троса из держателя на корпусе исполнительного механизма…

…и отсоединяем наконечник троса от штока исполнительного механизма регулятора направления пучков света фар.

Головкой «на 10» отворачиваем болт переднего крепления блок-фары.

Тем же инструментом отворачиваем болт верхнего…

…и болт нижнего креплений блокфары.

Отверткой отжимаем фиксатор, и выводим блок-фару из кузова.

Отверткой поддеваем фиксатор колодки проводов…

…отсоединяем колодку от разъема блок-фары…

…и снимаем блок-фару. Устанавливаем блок-фару в обратной последовательности. После установки блок-фары регулируем направление пучка света фары.

Для изменения направления пучка света в вертикальной плоскости вращаем шестигранником «на 6» (через отверстие в верхней поперечине рамки радиатора) винт 2, для изменения направления пучка света в горизонтальной плоскости вращаем ручку 1.

Источник

Особенности ближнего света на Рено Дастер

На Дастере устанавливаются блок-фары, в которых применяется лампочка ближнего света типа H7, которая имеет мощность свечения 55 Вт. Желательно применять только качественную продукцию от знаменитых производителей, чтобы избежать дальнейших проблем, связанных с перегревом разъема, а так же с оплавлением проводки.

Для продуктивной работы фар требуется интенсивный световой поток

Вам и на него следует обратить пристальное внимание. Чем ярче свечение, тем меньше проблем при совершении маневров на дороге

Все работы стоит производить при выключенном аккумуляторе, чтобы избежать каких-либо проблем в плане техники безопасности.

Какие лампы можно использовать?

Как уже отмечалось ранее, можно применять самые разнообразные лампы ближнего света. Самое главное, чтобы они были выпущены известным производителем. Многие пользуются европейскими брендами. По отзывам автовладельцев, многие рекомендуют немецких производителей и как оказывается, стоимость немецкой продукции намного ниже, чем той же по качеству продукции от японских производителей. Это немного странно, но факт остается фактом. Наиболее популярными компаниями среди покупателей являются фирмы ПИА и Осрам. Оба варианта прекрасно подойдут вам.

1 место – лампы OSRAM Night Breaker

Как Отрегулировать Фары На Рено Дастер

в качестве отрегулировать фары Renault пыльник видео

Для ваших собственных целей Рено Дастер созданный для трудных мест это только преодолевает. Поэтому часто бывает необходимо осмотреть, высушить и почистить легкие детали кроссовера. Рено Дастер. Многие автовладельцы интересуются тем, как регулировать огни? Последовательность операций по снятию фары своими руками и дальнейшая регулировка луча света, другими словами, регулировка фар, подробно описана ниже.

Удалить и переустановить

Во-первых, прежде чем разбирать световые элементы на Renault Дастер должен снять передний бампер автомобиля. Это начало работы, если необходима корректировка. Чтобы изменить фары Renault Logan, см. Раздел Как снять передний бампер на Renault. Необходимо открутить крепежные болты на кузове и крыльях внедорожника. Затем бампер немного отодвигается от крепления. Контакты передних противотуманных фар также тщательно отключены. Как заменить антифриз на Renault Logan Таким образом, регулировка фар не занимает много времени, поэтому ее можно легко и быстро сделать своими руками.

Теперь ничто не мешает вам начать процесс удаления. Как заменить передний бампер Renault Logan самостоятельно: точки крепления, какие ключи взять, нужно отключить. Сначала нужно снять багажник, который защищает механизм регулировки. Эта процедура выполняется без полезного инструмента вручную. Автомобили Renault Sandero, а также стандартные стеклоочистители Замена фар на Renault Sandero. Затем кабель отсоединяется от механизма управления

Как снять фару на Renault Scenic 3? Его конец осторожно снимается со стержня и отводится в сторону. Регулировка фар идет своим чередом

Следующим шагом является откручивание болтов крепления корпуса снаружи. Для этого используйте стандартный ключ с трещоткой или ключ с открытым концом с номером 10. При этом крепеж ослабляется снизу и сверху. Затем с помощью отвертки или ножа отсоедините провода от основания. Сейчас дело закрыто. Точно так же вы можете установить его, следуя инструкциям в обратном порядке.

Регулирование излучения света

Стандартная ситуация для Рено Дастер наблюдается при изменении параметров луч света после замена использованной лампы. Теперь я расскажу как Рено Логан?) Купил зеркало в фазе 1. Нужна регулировка фар. При ближайшем рассмотрении оказывается, что пятно света проецируется с отклонением от нормы: либо вверх, либо вниз. Также возможно перемещать луч в любом направлении вдоль горизонтальной плоскости. в качестве отрегулировать фары? Эта проблема решается путем регулировки луча. Как снять, заменить и отрегулировать фары для Renault Duster. В интернете много видео об этом.

На кроссовере Renault Duster за эту функцию отвечает регулировочный болт. Также можно перемещать движущийся блок в нужном направлении. Для этого нет необходимости снимать корпус или бампер. Смещение выполняется шестигранником № 6. Этот параметр очень прост, и о нем много видео.

В этом случае также следует начать с удаления механизма пилы механизма управления балками. Работа также выполняется вручную без инструментов. Регулировочный винт затем регулируется гаечным ключом.

При коррекции самого луча лампа должна включите машину и встаньте перед стеной или экраном, чтобы увидеть, правильно ли настроен выступ. Как отрегулированы фары? Для более точного воздействия света процедуру следует выполнять вечером или в темной коробке. На выделенной станции вы можете установить Renault Duster. как отрегулировать фары. Поворот болта влево и вправо обеспечивает значительное горизонтальное движение балки. Разборка Нексии. Как Снять Как Снять Блок Фары Как Снять Стекло Фары На Нексии Лайк. После достижения желаемого результата на балке необходимо вернуть багажник на место и работы можно считать выполненными.

завершение

Весь спектр операций по корректировке света для Рено Дастер они производятся без каких-либо затруднений, самостоятельно и вручную, без специального оборудования. Я решил убрать форсунки для Renault Scenic 2001, потому что это был случай их мозгов у BMW. Вы узнали, как это регулируется огни. Если вы будете следовать инструкциям в руководстве, замена осветительных приборов займет несколько минут, что поможет вам сэкономить на обслуживании.

Почему лампы быстро горят

Одна из основных претензий владельцев дастера состоит в том, что на его головную оптику завод Renault ставит некачественные лампочки накаливания, как правило — китайские. Дальнейшее понятно: они служат десять-двенадцать месяцев и сгорают.

Для решения вопроса можно набрать номер автомеханика или обойтись своими силами

Важно выбрать нужный патрон и неукоснительно придерживаться инструкции во время процедуры

Фара французского кроссовера разделена на сектора, у каждого своя функция. Отдельно стоит сектор габариток и ходовых огней. Он расположен сверху, в той части фары, которая находится ближе к крылу.

По низу габариток — лампы ближнего света. Остальное место занимают дальний свет, поворотники.

Головные огни дастера выглядят просто, даже примитивно, их предназначение сугубо функциональное. Оригинальная оптика выполняет его полностью. Ей не страшны потоки воды на мойке или под продолжительным ливнем. Фонарь не запотевает благодаря сапунам, качеству сборки.

Светодиодные огни, по комментариям хозяев рено дастер, занимают первое место по перегоранию. Основная причина — перегрев, на стопах лампочки держатся чуть дольше из-за импульсного режима. Лампа китайского производства, сгорает на рено дастер за три-четыре недели. Мощность у неё максимум пятиваттная, корпуса нет, тепло она не рассеивает, внутри фары получается «парник», что только ускоряет перегрев, экономия не оправдывает себя.

Единственный выход — не скупиться на ближний свет и приобрести свет на рено дастер от проверенных фирм. Какая лампа подойдет? Детали от таких фирм, как Филипс, Осрам. Лампочка ближнего света от таких производителей обойдется значительно дороже китайских, цена на них начинается от тысячи рублей, зато с ними можно спокойно ездить. И не опасаться остаться с «ослепшим» рено дастер посреди ночной трассы. Какая машина может ехать в темноте без огней? Один вариант, где можно сэкономить — это стоповые огни. На них китайские дешёвые модели прослужат немногим дольше.

Компромиссный вариант — примерно от 600 рублей. Они прослужат не менее трех лет или 60-80 тысяч километров.

Вообще, если ориентироваться только на оригинальную оптику, то вся замена у официального дилера может стоить больше 5 тысяч рублей. В обычном сервисе за процедуру попросят максимум 2 тысячи. Единственное, что потребуется от владельца — купить заранее деталь. Некоторые водители, упорно не желая приобретать что-то дороже китайского, даже лезут с паяльником внутрь и уменьшают ток в фарах, тогда лампы дольше не перегорают.

Заменять световые элементы лучше парно — это необходимо для наиболее сильного светового пучка.

Процесс смены элемента

Перед тем как поменять лампы, необходимо открыть капот и отсоединить проводку от отрицательной клеммы батареи (для предотвращения случайного запуска вентилятора на радиаторе). При отключении питания происходит блокировка магнитолы (защита от кражи), поэтому необходимо заранее найти код. Цифровой пароль записывается дилером при продаже автомобиля в сервисную книжку.

Демонтаж старой лампы

Для снятия детали на машине 2013 г. выпуска необходимо:

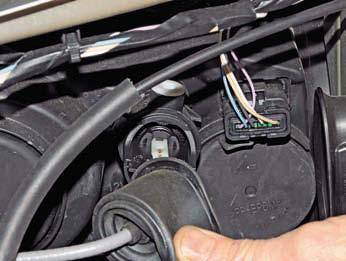

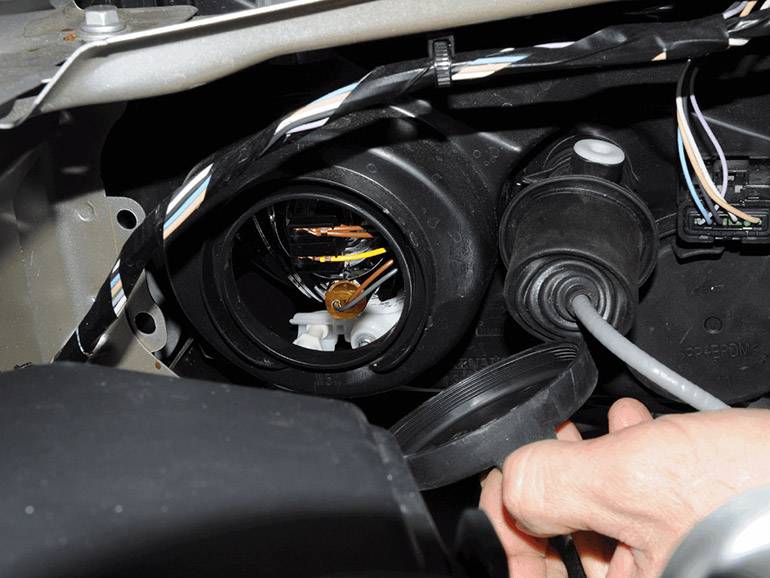

1. Удалить резиновый защитный колпак, который находится на задней части корпуса фары. На заглушке предусмотрен прямоугольный выступ для захвата пальцами. Деталь удерживается в специальной прорези, находящейся на корпусе.
2. Для снятия лампочки необходимо надавить на штекер пальцем, преодолевая сопротивление 3 пружинных зажимов. После снятия фиксаторов раздастся щелчок, лампа станет свободно перемещаться в посадочном окне.
3. Вынуть источник света из фары, а затем руками снять колодку жгута электропроводки. Если в соединение попала влага и образовался слой ржавчины и окислов, то необходимо аккуратно расшатать контактирующие поверхности. После снятия требуется очистить контактные пластины в колодке от грязи и выяснить причину проникновения воды в полость фары. При обнаружении повреждений на корпусе или резиновой заглушке требуется заменить детали. Эксплуатация негерметичного оборудования приводит к ухудшению условий освещения дороги.

Если рука водителя не проходит в щель между фарой и деталями в моторном отсеке, то следует отсоединить трос механического корректора луча света. Для доступа к разъему необходимо снять резиновый чехол, который стягивается рукой. Затем необходимо вывести наконечник тросика из зацепления с толкателем регулятора. После установки новой лампы трос корректора и чехол устанавливаются на штатные места.

Сборка нового элемента

Перед проведением монтажных работ необходимо извлечь новые детали из заводской упаковки, а затем надеть на лампочку штекер подачи питания. Источник света удерживается рукой, на кисть надета защитная перчатка.

Установка на авто

Для установки лампы в фару необходимо:

1. Ввести источник света в посадочное отверстие. В верхней части гнезда имеется вырез под направляющий выступ, который находится на цоколе. При монтаже запрещается прикасаться к стеклянной колбе пальцами, поскольку жировые отпечатки приводят к появлению на прозрачной поверхности темных пятен. Для удаления жирового налета используется ветошь или безворсовая салфетка, смоченная спиртом.
2. Поднять лампу с установленным цоколем вверх, преодолевая усилие пружинных элементов.
3. После срабатывания фиксаторов установить на место резиновую крышку. Заглушка равномерно распределяется по монтажному кольцу рукой.
4. Подключить батарею к бортовой сети автомобиля и проверить корректность расположения лампочки внутри рассеивателя и работоспособность фар головного света.

Задние фонари

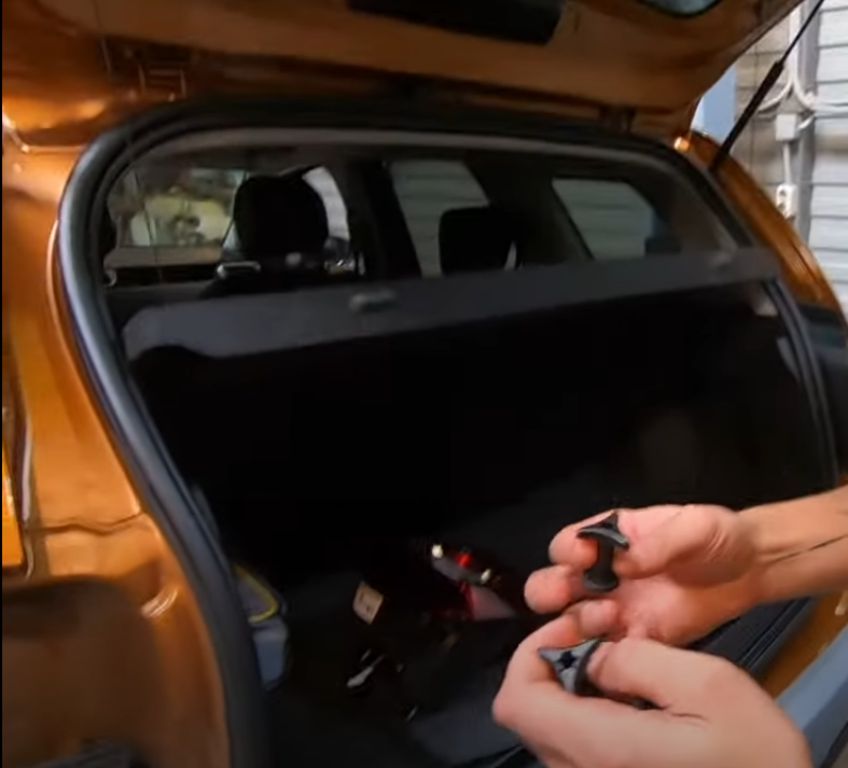

Чтобы в задних фонарях сменить лампы, необходимо открыть багажник и открутить барашки. Эти барашки закрепляют задний фонарь. Открутив эти крепления, можно снимать сам фонарь. Далее идет замена ламп.

Стоит отметить, что в разных поколениях автомобиля разнится лишь форма задних фонарей. Таким образом, процесс замены ламп практически не отличается.

Задние противотуманки

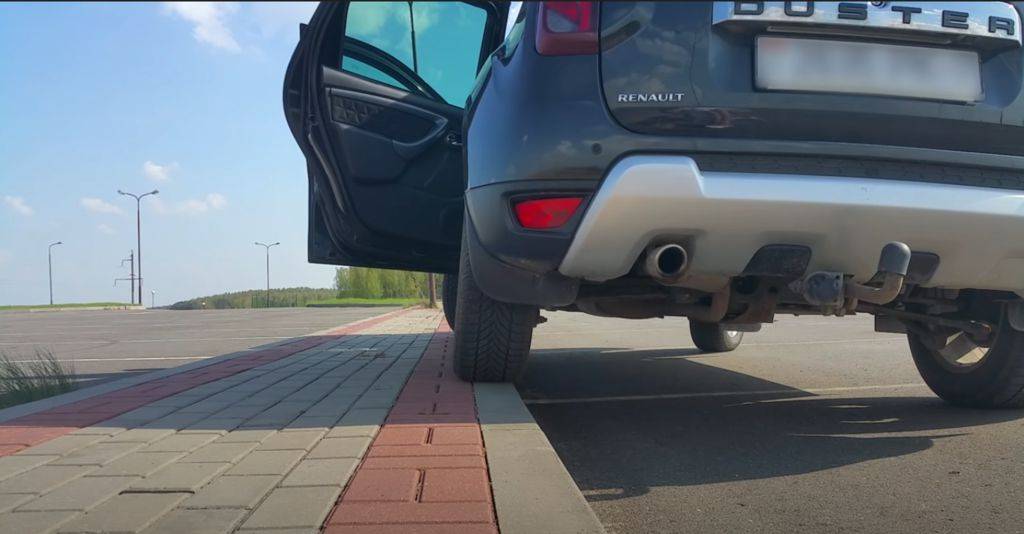

Чтобы заменить задние противотуманки, необходимо либо приподнять автомобиль, либо вывесить нужную сторону. Например, заехать на высокий паребрик. Это нужно для того, чтобы получить более удобный доступ к лампе.

Получив доступ к задней ПТФ, откручиваем патрон против часовой стрелки. Теперь можно приступить к замене. Далее в обратном порядке происходит сборка. Стоит отметить, что провод имеет достаточную длину.

Замена дополнительного стоп-сигнала

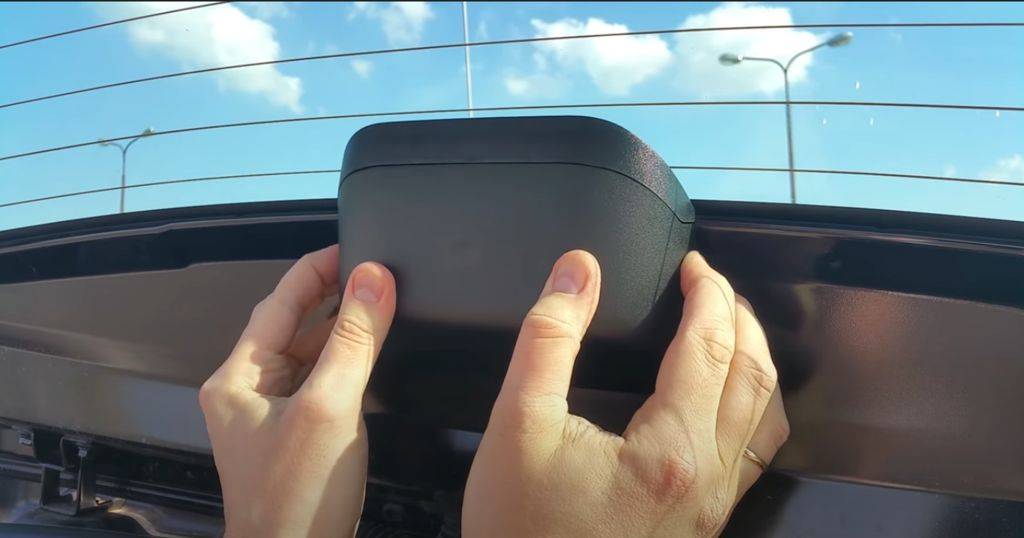

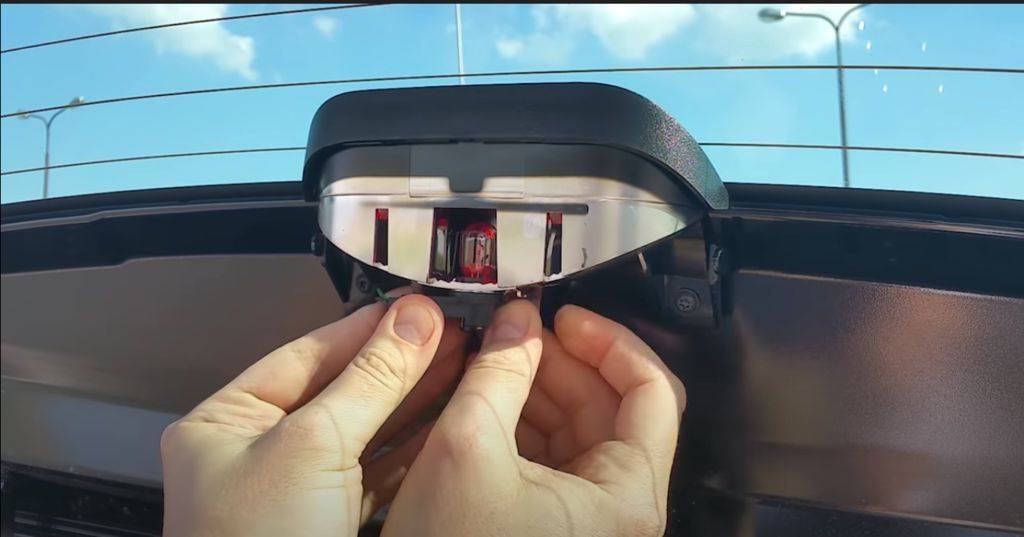

Для смены лампы в стоп-сигнале, нужно сначала открыть корпус. Он открывается нажатием кнопок, которые находятся по бокам корпуса. Далее снимается крышка и заменяется сама лампа.

Стоит заметить, что на Дастере второго поколения отсутствует дополнительный стоп-сигнал. Таким образом, замена лампы не требуется.

Как выбрать лампу ближнего света

Перед тем как заменить вышедшую из строя деталь, необходимо выяснить, какая лампа установлена в противоположной фаре. Не рекомендуется использовать лампы, выпущенные разными заводами, поскольку они могут отличаться яркостью свечения и цветовой температурой. При подборе детали следует учитывать мощность и конструкцию цоколя.

Наиболее распространенные галогеновые лампы для Рено Дастер:

1. Osram Original Line, имеющие мощность на входе до 58 Вт. Изделие обеспечивает световой поток на уровне 1500 лм, заявленный производителем срок службы составляет 550 часов.
2. Philips Vision, отличающиеся улучшенным световым потоком. Разработчик заявляет повышение видимости на 30% (за счет удлиненного луча света) по сравнению со стандартными изделиями. Мощность излучения составляет 1500 лм, срок службы достигает 550 часов.
3. Philips X-treme с увеличенной в 1,3 раза дальностью освещения. Лампа излучает белый свет, имеющий цветовую температуру 3500 К. Недостатком является уменьшенный ресурс, не превышающий 450 часов.
4. General Electric Megalight Plus 50, которые обеспечивают луч света со стандартной цветовой температурой. Компания GE предлагает модификации изделий Megalight Ultra +120% и Megalight Ultra +150%, которые отличаются увеличенной дальностью освещения. Лампы необходимо менять парами, что обеспечивает улучшенное освещение дорожного полотна в ночное время.
5. Narva Standard со стандартным светом желтоватого оттенка. Существует модификация Range Power White, которая отличается повышенной до 4500 К цветовой температурой (бело-голубой цвет, имитирующий ксенон). Версия Long Life отличается от стандартных ламп увеличенным ресурсом (температура света 3000 К). Производитель также выпускает изделия Range Power +50% и +110%, которые имеют увеличенную дальность освещения дороги.

Используемые лампы

Блок-фара Дастера содержит в себе несколько осветительных приборов, каждый из которых выполняет возложенную на него задачу. Всего их шесть. Это лампы:

• бокового указателя поворота;
• противотуманки;
• габаритного света;
• переднего указателя поворота;
• дальнего света;
• ближнего света.

Прибор, указывающий поворот сбоку, должен быть на 5 Вт мощности. Согласно ЕЭК (Евразийская экономическая комиссия) такая лампа обозначается как WY5W.

Противотуманка должна иметь 55 Вт мощности и соответствовать стандарту H11.

W5W – стандарт для прибора габаритного освещения, а его мощность должна быть 5 Вт.

Лампа, отвечающая за указание поворота спереди – PY21W, а ее мощность – 21 Вт.

Характеристики прибора дальнего освещения у Рено Дастера – H1 и 55 Вт, а ближнего – H7 и 55 Вт.

Именно такие лампы и надлежит использовать в фарах для Дастера. Если автомобиль покупается на вторичном рынке, то предварительно необходимо ознакомиться с тем, какие лампы там стоят. Они могут быть лучше, чем те, что полагаются изначально, однако не исключен и обратный вариант.
