Установка фаркопа на Рено Дастер 4х4, 4х2

Особенности крепления фаркопа

Пусть узел фаркопа состоит из балки с кронштейнами. Тогда:

>

В кузове готовят четыре отверстия под винты;
Кронштейны закрепляют на кузове, используя сборку из винта М10, шайбы, втулки, второй шайбы и гайки. Ни одну из гаек пока не затягивают!
Балку крепят к кронштейнам – обычно используются болты М12;
Выполняют затяжку гаек на кронштейнах (усилие 40-50 Н*м). Балку фаркопа, если речь идёт о версии 4WD, при этом нужно тянуть назад.

Перед шагом 2 резьбу всех винтов надо смазать литолом или циатимом.

Все гайки, которые идут в комплекте, могут быть самоконтрящимися. Их закручивают один раз! Понадобится рожковый ключ: «на 17» (винт или гайка М10), «на 19» (М12).

Монтаж «по шагам»

В багажном отделении находим пластиковые заглушки на лонжеронах, снимаем их. С правой стороны для этого открываем лючок. Затем отвёрткой находим противоположные отверстия в днище и снимаем защитную плёнку.
Люк и две заглушки
Дальше монтаж фаркопа на Рено Дастер проводится по штатной инструкции: нужно установить винты, а смазку можно наносить «с улицы».
Каждый винт устанавливают с втулкой
Устанавливают кронштейны, проводят монтаж балки. Крепёжные гайки сразу не затягивают.

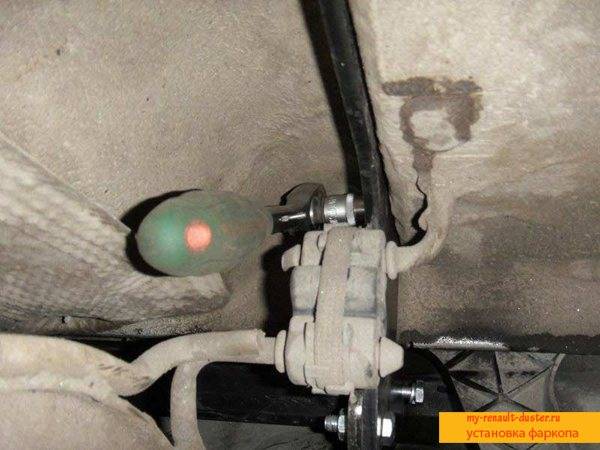

Гайки М10 завёрнуты не полностью
Когда все «штатные» элементы смонтированы, выполняют следующее: балку желательно тянуть назад, при этом надо зажимать гайки. В последнюю очередь затягивают гайки на кронштейнах (40-50 Н*м). Моментный ключ используют редко, но дозировать усилие умеют не все. Выбор оставим владельцу.

Подробнее о подключении фаркопа к электрике автомобиля: подключение электрики (электропроводки) фаркопа на Рено Дастер и схема розетки.

Типичные ошибки

Забыли о циатиме и литоле;
Нарушили очерёдность затяжки (сначала М10, затем М12 – неправильно);
Балку не тянули назад;
Всё сделали по инструкции, но затягивая гайки М10, к балке не прилагали никаких усилий. Для версии 4WD такой вариант будет недопустимым.

Подключение проводки

Подключение электрики является финальным шагом на пути установки фаркопа Duster.

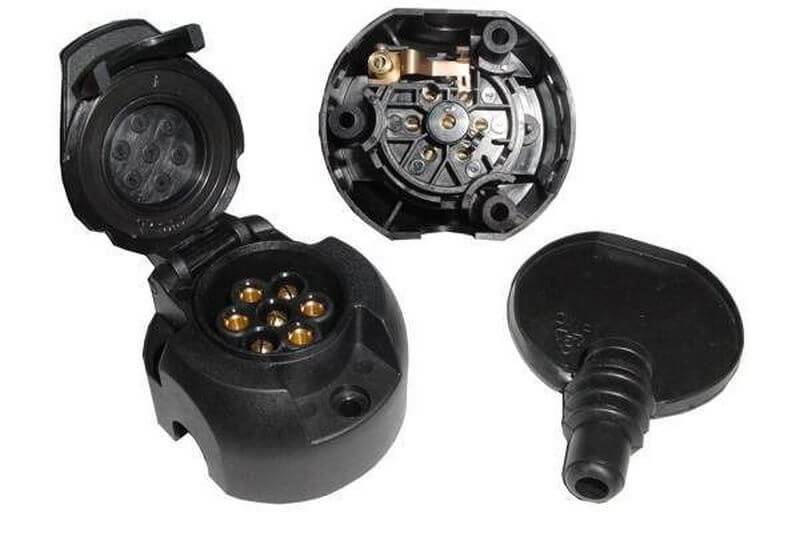

Подключение проводки на ТСУ Дастер

Перед совершением этой работы изучите схему к ТСУ, где показаны места крепления проводов определенного цвета. Порядок работ таков:

установите штепсельную розетку на площадку ТСУ. Она крепится туда посредством шурупов;
освободите заглушку для проводов, которая находится в полу багажного отделения;
заведите провода в освободившиеся отверстия;
закрепите их окончания в клеммной колодке;
осуществите подключение провода к штатному разъему.

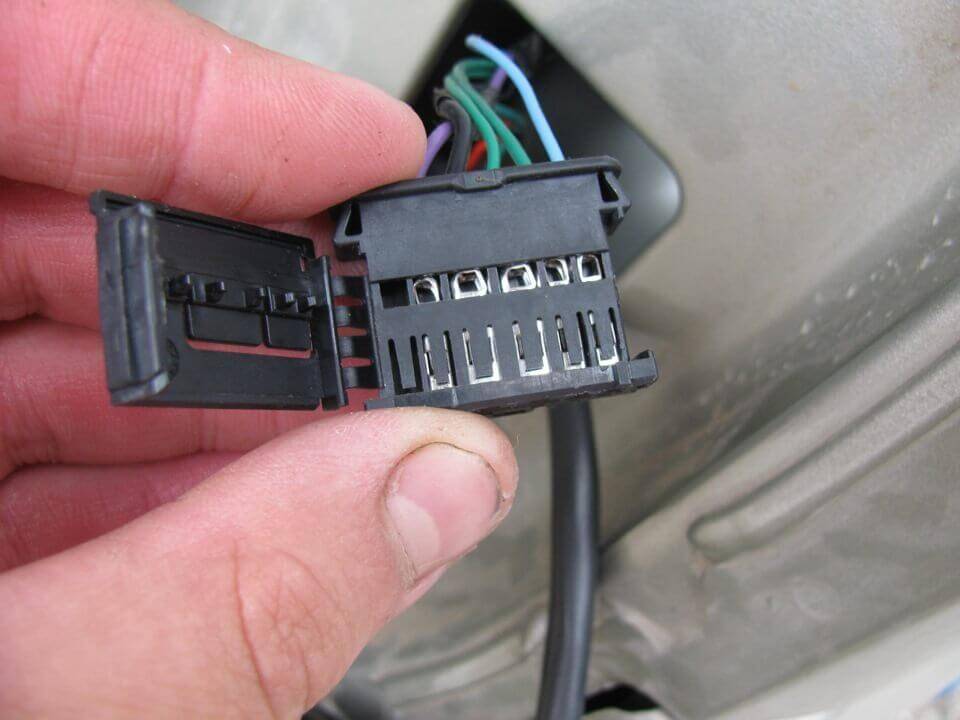

Штатный разъем ТСУ Дастера

При монтаже электрики стоит знать, что клеммная колодка подходит к штатной, а в комплекте ТСУ есть подробная инструкция по соединению комплектующих между собой. На этой модели «Рено» есть бортовой компьютер, так что монтаж розетки собственноручно может привести к перепадам напряжения, что станет причиной выхода техники из строя. Во избежание этой проблемы применяйте блок согласования или же специальный электрокомплект.

После окончания проведения монтажа подсоедините прицеп и протестируйте, работают ли в нем стоп-сигналы, поворотники и ходовые огни.

Подбираем под свою машину

Однако бывают исключения. В некоторых случаях при установке американских фаркопов своими руками из-за большего диаметра шара возникает несовместимость с российскими прицепами. Грубо говоря, соединить такой крюк с отечественным прицепом не всегда получается, к тому же иногда приходится перепаивать проводку.

Американский фаркоп имеет в своём составе четыре части, основная из которых, — кронштейн крепления прицепного крюка к заднему бамперу авто. Обычно он располагается на специальной жёсткой раме, которая и крепится к автомобильному кузову. Только учтя эти особенности, можно приступать к выбору прицепного устройства для Renault Duster.

Рено Дастер представляет собой среднеразмерную машину, наделённую чертами легкового автомобиля и внедорожника, то есть принадлежащую к классу кроссоверов. Наиболее предпочтительными для этого автомобиля считаются фаркопы с шаром типа А, например, Bosal или некоторые изделия от фирмы Enganches Aragon. Шар данного типа имеет условно-съёмную конструкцию, закреплён на крюке при помощи двух болтов.

Также можно обратить свой выбор в сторону самых продаваемых на российском рынке устройств:

Galia (Словакия).
Bosal (Бельгия).
Enganches Aragon (Испания).
«Лидер-Плюс» (Россия).
Thule (Швеция).
Imiola Hakpol (Польша).

Как мы уже говорили, следует учесть различия тягово-сцепных параметров фаркопов от разных изготовителей. Большинство российских девайсов к прицепам не позволяют буксировать грузы массой, превышающей 1200 кг, тогда как некоторые зарубежные аналоги без проблем вытягивают 1800. Главное – никогда не берите фаркоп, побывавший в использовании. Он уже изношен и может сломаться в самый неподходящий момент.

Инструкция по установке

Перед тем как установить фаркоп на Renault Duster, лучше посмотреть видео. Также поможет детально разобраться предлагаемая инструкция, артикул и большое количество предоставляемых фото, схем, чертежей.

Приступим к установке своими руками. Работу лучше производить на эстакаде или яме. Необходимо отключить аккумулятор и подготовить инструменты: отвертка, 2-а ключа на 19 и 17.

1. Стандартная комплектация.

2. Аккуратно, чтобы не повредить лкп, отверткой удаляем пластиковые заглушки в багажнике.

3. Вставляем в эти отверстия болты со втулками из комплекта. Что должно получиться видно на фото снизу машины.

4. Закрепляем боковые пластины на болты, не забудьте прикрутить гайки.

5. Вот и подошло время установки поперечной балки, крепим на болты.

6. Надежно затягиваем все болты.

7. Основная часть работы выполнена, скрытые элементы установлены. Теперь прикручиваем буксировочный крюк.

8. Последний шаг это подключение электрики. В Дастере подготовлены отверстия для проводов, которые закрыты заглушкой. Внимательно изучаем подробную инструкцию (куда и какого цвета провод подсоединить) в комплекте и доводим до конца работу.

Подключение проводки

Подключение электрики является финальным шагом на пути установки фаркопа Duster.

Перед совершением этой работы изучите схему к ТСУ, где показаны места крепления проводов определенного цвета. Порядок работ таков:

установите штепсельную розетку на площадку ТСУ. Она крепится туда посредством шурупов;
освободите заглушку для проводов, которая находится в полу багажного отделения;
заведите провода в освободившиеся отверстия;
закрепите их окончания в клеммной колодке;
осуществите подключение провода к штатному разъему.

При монтаже электрики стоит знать, что клеммная колодка подходит к штатной, а в комплекте ТСУ есть подробная инструкция по соединению комплектующих между собой. На этой модели «Рено» есть бортовой компьютер, так что монтаж розетки собственноручно может привести к перепадам напряжения, что станет причиной выхода техники из строя. Во избежание этой проблемы применяйте блок согласования или же специальный электрокомплект.

После окончания проведения монтажа подсоедините прицеп и протестируйте, работают ли в нем стоп-сигналы, поворотники и ходовые огни.
