Введение
В настоящее время в новых моделях Renault, Nissan и Lada стал широко применяться двигатель с обозначением Renault H4M.Его принято позиционировать, как «усовершенствованный» и «пришедший на смену» старому-доброму и давно известному 16-клапаннику K4M c чугунным блоком цилиндров.
Действительно, перечень моделей, на которые устанавливается силовой агрегат H4M , весьма широк:
- Lada: Vesta и Lada Xray
- Renault: Logan, Sandero, Kaptur, Duster, Arkana (а также Fluence, Megane и т. д.)
- Nissan: Qashqai, Terrano (а также Tiida, Juke, Sentra и т.д.)
Но, в целом, позиционировать этот двигатель, как улучшенный K4M — неправильно. H4M имеет такое же отношение у K4M , как ёж к ужу.
Двигатель H4M является версией исходного двигателя HR16DE собственной разработки Nissan, который стал доступен в линейке Renault после слияния концернов. У Nissan двигатель HR16DE пришел на замену еще более старому QG16DE, который в середине 2000-ных ставили на Примеру, Альмеру, Альмеру Классик.
От Nissan HR16DE двигатель Renault H4M , собираемый на АвтоВАЗе, имеет следующие отличия:
- электронный блок управления двигателм Renault (Siemens), вместо исходного от Nissan
- по одной форсунке впрыска топлива на цилиндр, вместо исходных двух
- установлены датчик абсолютного давления и датчик температуры воздуха, вместо исходного MAF-сенсора
Если рассматривать H4M как «эволюцию» K4M, то можно отметить:
- двигатель стал полностью алюминиевым
- приобрел цепной привод ГРМ вместо ременного
- приобрел новые распределительные валы
- появился механизм изменения фаз газораспределения, но только на впускном валу
- лишился гидрокомпенсаторов.
Регулировка клапанов на 8 кл двигателе
Начинаем пошаговую регулировку клапанов газораспределительного механизма (ГРМ) на восьми клапанном двигателе Renault…
- Снимем корпус воздушного фильтра при помощи фигурной отвёртки также трубчатого ключа на «10». Сильно запылённый фильтр продуваем сжатым воздухом или меняем новым. Лично сам меняю воздушный фильтр через двадцать тысяч километров для надёжности, хотя положено менять по книжке через тридцать.
- Снимаем аккуратно крышку головки блока цилиндров.
- Устанавливаем поршень первого цилиндра в положение верхней мёртвой точки (ВМТ) такта сжатия. Первый цилиндр находится со стороны маховика. В таком положении оба клапана первого цилиндра будут закрыты, а зазоры между торцами клапанов и регулировочных винтов будут максимальны.
- Ослабим контргайку регулировочного болта одного из коромысла, зажимаем болт пассатижами от проворачивания. Вставляем щуп в щель между торцом клапана и регулировочного винта.
- Удерживая от проворачивания контргайку, болт регулировочный затягиваем пассатижами до момента, когда щуп в зазоре можно перемещать с небольшим усилием.
- Далее удерживая регулировочный болт, затяни контргайку, ещё раз проверь зазор. Если щуп зажат или болтается, повторяем регулировку до тех пор пока не получим необходимый результат, когда щуп движется с небольшим усилием.
- Также регулируем зазор для второго клапана в первом цилиндре.
- Затем поворачиваем коленвал ровно вполоборота, регулируем зазоры в третьем цилиндре таким же образом как в первом.
- Затем поворачиваем коленчатый вал ровно вполоборота, установив поршень четвёртого, а потом через пол-оборота коленвала второго цилиндра в положение верхней мёртвой точки (ВМТ) в такте сжатия горючей смеси регулируем остальные клапана.
- Устанавливаем крышку ГРМ, также корпус фильтра в обратном порядке. Если прокладка крышки пропускает масло или идёт испарение из него, то меняем ее новым.
Порядок цилиндров справа налево:
Выход брони проводов к свечам первого, второго, третьего и четвёртого цилиндра:

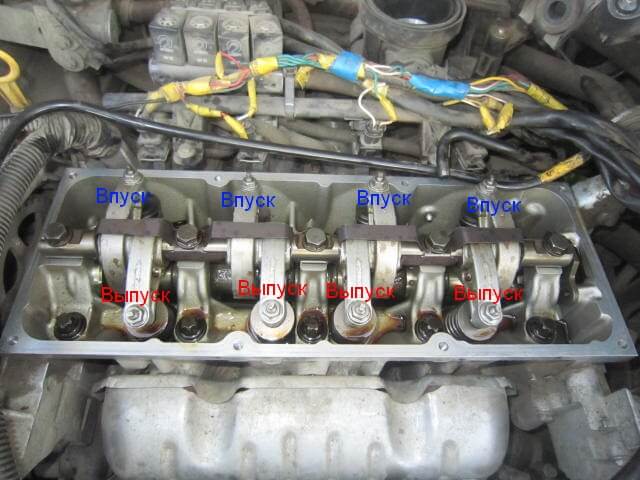

Клапана впуска газовой смеси и выпуска отработавших газов:
Некоторые особенности
Ремень зависимо от своей конструкции состоит из 1-го или чуть сложнее из 2-ух распределительных валов, а также клапанов специальных для выпуска и соответственно впуска, еще и привода валов и так далее. Система полностью работает при помощи специального ремня или куда более надежной цепи. Эта самая цепь, изготовленная из металла, конечно же, надежная, и ее ресурс вполне себе доходит до пробега авто порядка 300 тысяч км. Разрыв цепи практически невозможен. А вот натяжение данной цепи происходит за счет специального натяжителя, который требует замены через каждые 100 тысяч км автопробега.
Если натяжитель работает некорректно, или на той самой цепи образовалось слишком уж большое о времени растяжение, она способна на так называемой звездочке очень легко перескочить на 1 или даже несколько сразу зубьев, и точно тогда в отлаженной работе силовой установки появляются серьезные проблемы.
Так называемый зубчатый ремень на Renault Duster менее надежный. Установить срок, какой именно он проработает, крайне сложно
Однако, важно понимать, что ремень сам и его замена стоит намного дешевле, чем цепь и ее замена. Внезапный разрыв ремня или куда более серьезная проблема — срезание его зубчиков приводит к загибанию (западанию) клапанов, поскольку происходит удар об поршни.
Чтобы избежать такой неприятной ситуации требуется замена ремня ГРМ на абсолютно любом современном автомобиле, но в нашем случае, это Рено Дастер. Полноценная замена требуется через каждые 4-е года, или через каждые 60 тысяч км езды. Все зависит от того, какое время раньше наступит.
Если вы имеете хотя бы небольшой опыт и определенные навыки в ремонте автомобильной техники, то заменить ремень ГРМ вы сможете даже своими руками.
Трудности при замене свечей
Простейшая для рядового автолюбителя процедура — замена свечей зажигания — на данном двигателе сильно осложнена расположением и конструкцией впускного коллектора, полностью перекрывающего доступ к свечам и катушкам.
Кратко опишу, в чем заключается эта увлекательная процедура, ведь по статистике, подготовительные действия занимают от 15 минут. и до часа, а стоимость замены колеблется в пределах от 1500 до 5000 рублей:
- В первую очередь необходимо снять впускной коллектор. Затем —открутить дроссельную заслонку. Разъем с дросселя без нужды снимать не нужно, иначе потом придется делать перекалибровку.
- Далее с впускного коллектора отсоединяются все трубки и откручивается порядка 10-ти болтов крепления коллектора в передней части моторного отсека.
- Помимо самих свечей зажигания, необходимо приобрести прокладки впускного коллектора, так как они являются деталями разового монтажа. Цена — от 400 рублей за AJUSA. Это самый дешевый и хороший по качеству аналог. Прокладок нужно 4 штуки. Код оригинала — 140328698R. При желании можно заменить также прокладку дросселя. Код оригинала — 161757436R.
- Далее, все нужно аккуратно собрать в обратной последовательности, не допуская неплотностей, через которые будет попадать воздух. Будьте крайне внимательны.
- Стоит отметить, что свечи зажигания, традиционные для других моделей Рено и ВАЗа, для H4M не подходят. Здесь стоят другие свечи зажигания, меньшего диаметра, с удлиненной резьбовой частью. Чтобы не ошибиться, можно купить оригинальные свечи — 224011561R.
Источник
Клапана Дастер – описание
Клапана Дастер состоят из стержня и тарелки. На последней имеется конусный поясок, плотно прижимающийся к седлу пружиной в то время, когда клапан закрыт. Конусные поверхности для обеспечения абсолютной герметичности плотно притираются друг к другу. Пружина находится на стержне клапана и упирается одним концом в шайбу, а противоположным – в тело цилиндра. В то время, когда вращающийся кулачок поднимает толкатель, цилиндр соединяется с выпускным и впускным клапанами. Кулачок приводится в движение за счет зубчатых колес коленчатого вала.
Работа клапана Дастер осуществляется под воздействием высоких температур. Чтобы обеспечить полную посадку клапана на седло, необходимо, чтобы в деталях привода прогретого двигателя был минимальный (несколько долей миллиметров) зазор. Чтобы отрегулировать зазор, используются специальные болты распределительных механизмов.
Поезд клапана
Поезд клапана Дастер состоит из нескольких элементов, основными из которых являются компоненты, использующиеся для преобразования движения вращения распредвалов в энергию движения машины, сами распредвалы и клапана. Клапаны, которые перекрывают впускные отверстия, называю впускными. Соответственно, клапаны, которые перекрывают выпускные отверстия – выпускными. На автомобиле Рено Дастер каждого вида клапанов по одной штуке.
Расход масла
Многие жалуются, что Н4М подъедает масло. У кого-то 100 грамм на 1000 км, у кого-то и поллитра. Особенно при кривой сборке автомобиля в пятницу вечером или в понедельник утром :). А если серьезно, то: интенсивное наваливание, езда без всякого прогрева, городская езда на короткие дистанции, «пенсионерский» стиль вождения (движение на низких оборотах на всех передачах) — грозит залеганием колец.Некорректная обкатка авто (производитель рекомендует первые 3000 км движение со скоростью не более 100км/ч и оборотов коленчатого вала в минуту не более 3000), и контрафактное масло ведут к масложору.
Причин на то достаточно, самая значимая из них — облегчённая поршневая группа с «короткими» поршнями и тоненькими колечками. Трение и потери энергии при скольжении таких поршней, конечно, меньше, но зато больше масла начинает просачиваться в камеру сгорания.
Также в некоторых случаях расход масла возникает из-за утечки по поддону картера, либо по крышке цепи ГРМ. Сервисмены смотрят на это сквозь пальцы, так как ремонт по гарантии не провести, а владелец за свой счёт делать отказывается.
В общем, за маслом в этом двигателе нужно «бдить». Если просмотрите уровень, тотальные разрушения неизбежны (при этом лампа давления не загорится, даже если масла останется 800мл). Детали настолько нежные, что задиры появляются сразу, двигатель начнет плохо заводиться, падает компрессия, начнет постукивать коленчатый вал и т.д.
Операции по натяжению ремня ГРМ Рено Дастер 2,0 л
Ключом на 13 отворачиваем 3 болта и 2 гайку удерживающие верхнюю крышку ремня ГРМ
И снимаем крышку. Головкой «На 18» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и визуально оцениваем состояние ремня привода ГРМ. Оценить натяжение ремня можно по расположению указателей натяжного ролика ремня. При нормальном натяжении ремня подвижный указатель 1 должен совпадать с выемкой неподвижного указателя 2 натяжного ролика (для наглядности показано при снятой нижней крышке привода ГРМ).
Если подвижный указатель незначительно смещен относительно неподвижного против часовой стрелки, то натяжение ремня недостаточно и ремень можно подтянуть. Для этого… накидным ключом «на 10» ослабляем затяжку гайки крепления натяжного ролика и шестигранником на 6 поворачиваем ролик по часовой стрелке (натягивая ремень) да момента совмещения указателей. Удерживая ролик в этом положении, затягиваем гайку его крепления
Провернув коленчатый вал на два оборота по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов. снова проверяем натяжение ремня и при необходимости повторяем регулировку. Устанавливаем демонтированные детали в обратной последовательности
Как делается регулировка клапанов Рено Логан своими руками
Регулировка клапанов Рено Логан 1.4 и 1.6 под газ и бензин на 8 Кл. двигателе своими силами не такая трудная задача и выполнима…
Здравствуйте, посетитель блога Aauhadullin.ru. Давайте сегодня с вами узнаем, как происходит регулировка клапанов на Рено Логан 1.4 8 клапанов. У меня вторая машина этой модели и все работы по техобслуживанию ремонту своей железной лошадки произвожу сам, так как этим любимым делом занимался с детства, начинал с велосипеда, затем мопед и мотоцикл имел. Имея техническое образование, мне всё эта возня с техникой по душе.
Приступим к делу…
Так как метал, при нагревании меняет свой первоначальный размер, для компенсации теплового расширения клапана задаётся зазор между торцом стержня и регулировочным болтом, завёрнутом в одном из плеч коромысла привода. При большом зазоре открытие будет небольшим, а при маленьком зазоре не будет полностью закрываться.
К чему все эти несоответствия размеров ведут гадать не надо. При отчётливом громком стуке, слышный при работе движка с места водителя при закрытом капоте говорит о том, что необходимо произвести регулировку клапанов, так как при этом происходит повышенный износ деталей (ГРМ) механизма в целом. И также при больших зазорах выпускных клапанов цилиндры плохо заполняются горючей смесью, в результате мощность двигателя теряется.
При недопустимом минимальном зазоре двигатель, работая неровно, теряет мощность из-за меньшей компрессии в цилиндрах, результат плачевный сёдла обгорают, так как клапан не полностью садится в седло и не успевает охладиться. Зазор необходимо измерять на холодном двигателе. Охлаждаем мотор обычным домашним вентилятором от розетки на 220 вольт. Если электрического тока нет рядом, оставляем машину на ночь, чтобы двигатель до утра хорошенько остыл, а на следующий день утром не спеша приступаем к процессу регулировке клапанов.
Необходимые при работе инструменты:
- Ключ трубчатый на «10»
- Пассатижи
- Набор плоских щупов
- Отвёртка фигурная среднего размера
- Ключ рожковый на «13»
Зазор между торцами стержня клапанов и регулировочного болта коромысла, когда поршень находится ВМТ, выставляем для впускных 0,10-0,15 мм для выпускных. 0,25-0,30 мм. На своей машине работающим на газу (пропане) выставляю зазор на впускных ровно 0,15 мм, выпускных ровно 0,30 мм. Двигатель, работая на газовом оборудовании за счёт газа (пропана) при нагрузках, быстрее сажает седло под клапана уменьшая щель между торцом стержня и болтом регулировки, поэтому сам регулирую через 25-30 тысяч километров пробежки. Если ездите на бензине, то через 60 тысяч километров пробега будет неплохо для движка выставить зазоры.
При полной замене клапанов новыми первоначально нужно установить меньший зазор равный 0,20-0,25 мм для, выпускных клапанов.
Перед регулировкой клапанов двигателя автомобиля необходимо проверить натяжения ремня газораспределительного механизма «ГРМ», если он расслаблен или перетянут, производим регулировку натяжения ремня.
Технические характеристики
Объем двигателя — 1,6 лМатериал блока цилиндров — алюминий, масса двигателя — 105 кгКоличество цилиндров — 4, клапанов — 16Ход поршня — 83,6 мм, диаметр цилиндра — 78 ммТопливо — 95, cтепень сжатия — 10.7Мощность двигателя — 113—117 л.с. (6000 об. мин.)Крутящий момент — 156—158 Нм (4000 об. мин.)Расход масла — до 500 гр. на 1000 кмСредний ресурс — 250 тыс. км. (напомню, K4M легко бегал до 400 тыс. км и более). Производство — АвтоВАЗ (с марта 2015)
- В современных реалиях и в своем классе мотор вполне обыкновенный — не хуже, но и не лучше аналогов. Он не самый сложный, к бензину не требовательный, при рекомендованном заводом 95-м, можно лить и 92-й (детонации, как на вазовском 21129, при работе на 92-м не будет).
- По конструктиву — алюминиевый блок цилиндров. В блок установлены цельнолитые чугунные гильзы. Литой алюминиевый масляный картер. Алюминиевый блок, по сравнению со старым чугунным, лучше прогревается, но быстрее остывает, легче по массе, но хуже держит нагрузку и перегрев. Вот вам и две стороны одной медали.
- Имеется система изменения фаз газораспределения, фазовращатель установлен на впускном валу, используется электронная дроссельная заслонка.
- В системе ГРМ используется тонкая цепь, растяжение которой можно ожидать примерно к 120 тыс. км. пробега. Привод масляного насоса также цепной.
- Двигатель явно не предназначен для установки ГБО. Нужно регулировать зазоры клапанов, а гидрокомпенсаторов нет. Зазоры регулируются подбором толкателя, примерно раз в 80 — 100 тыс. км. пробега (а на газу — раза в 3 чаще). Шум и стук двигателя — основной признак скорой поездки на регулировку.
- Регулировка клапанов делается методом подбора и замены толкателей (процедура долгая и дорогая, разбирается вся головка блока цилиндров). К слову, существует 26 типоразмеров толкателей со значениями от 3 до 3,5 мм с шагом 0,02 мм. И подбирать эти 26 размеров к 16 клапанам несколько сложновато (и дороговато), да и соответствующее оборудование не везде есть.
- Кроме того, есть отзывы, что мотор H4M может плохо заводиться и глохнет в сильный мороз (от -15 С). Но, как показывает практика, это информация зачастую исходит от лиц, перепечатывающих друг у друга, и никогда не эксплуатировавших сей агрегат. Я заводил Logan с H4M в минус 22 градуса без всяких вопросов практически с «полтыка».
Заключение
Замена ремня ГРМ на популярнейшем в России авто Renault Duster не является сложным процессом, даже если вы делаете все самостоятельно. Замена ремня ГРМ собственноручно позволит вам сэкономить денежные средства.
приспособление для фиксации распределительных валов (приблуда-прим.авт.)
Рено Дастер оснащается карбюраторным двигателем объемом 1.6 (114 л.с.) или 2.0 см3 (143 л.с.), либо дизелем 1.5 см3 с ременным приводом. На всех движках присутствует ГРМ (механизм газораспределения), который управляет фазами сжигания топлива в камерах сгорания двигателя.
В зависимости от конструкции он состоит из одного или двух распредвалов, их привода, клапанов впуска и выпуска и т.д. Вся система работает с помощью цепи или ремня. Металлическая цепь надежней, её ресурс может доходить до пробега около трехсот тысяч километров. Порыв цепи почти невозможен. Натяжение цепи осуществляется натяжителем, который заменяется при пробеге до 100 тысяч километров.
Зубчатый ремень отличается меньшей надежностью. Какой срок он будет ходить, предугадать сложно. Но он сам и его замена стоит гораздо дешевле, чем цепи и её замены. Его разрыв или срезание его зубьев может привести к загибанию клапанов из-за удара об поршни.
Менять вполне возможно своими руками при наличии определённого опыта и навыков ремонта техники.
Для того, чтобы совершить замену ГРМ Рено, с двигателем литражом 2.0 своими руками понадобятся:
Затрачиваемое время — два или три часа.
Процедура замены ремня ГРМ на Рено Дастер 2 литра и 1.6 литра и замена ремня ГРМ на Рено Дастер дизеле однотипны и, к тому же, реальные видео-инструкции по замене на дизеле, с легкостью можно найти в Интернете. Последовательность производимых работ одинакова. Двухлитровый мотор отличается тем, что у него на шкивах отсутствуют установочные метки.
Замена ремня ГРМ на дизельном варианте объемом 1.5 см3 схожа с заменой на бензиновых. Её также можно произвести своими силами. Но на Дастер дизель необходимо контролировать расположение меток для того, чтобы не нарушить . Во время установки метки на распределительном валу и на насосе ТНВД должны совпадать с метками на ремне. А метка на шкиве ТНВД должна совместиться с меткой на блоке цилиндров. Если метки не совпадают, то требуется произвести установку второй раз.
