Процедура замены
Замена радиатора Рено Логан потребует от водителей разборки некоторых элементов в районе торпеды, поскольку именно за ней располагается сам радиатор. В «Логане» это сделано максимально удобно, если сравнивать с другими автомобилями. Водителям будет достаточно только демонтировать небольшую панель непосредственно в районе расположения педалей. Для этого понадобится набор ключей, в том числе типа Torx, небольшая отвертка, пассатижи и компактный фонарик. Места для работ крайне мало, поэтому будьте готовы, что придется изворачиваться в салоне.
Процесс замены радиатора охлаждения Рено Логан для печки включает следующие этапы:
- Отключите аккумуляторную батарею.
- Далее в подкапотном пространстве необходимо найти патрубки, которые направлены в радиатор печки. Перед хомутами установите зажимы, чтобы предотвратить разлив ОЖ. Только после этого можете отсоединить патрубки. Если не хотите рисковать, слейте полностью всю ОЖ.
- С правой стороны от педалей необходимо снять пластиковый кожух, который находится под приборами.
- В районе обивки с помощью пассатижей снимите клипсу, после чего напольный ковер модно откатить на достаточное расстояние.
- Металлическая планка, которая придерживает приборную панель, крепится на нескольких болтах. Вам необходимо открутить их.
- К планке также крепится разъем зажигания, который потребуется отключить.
- Выкрутите 2 самореза и еще один болт посередине (здесь понадобится ключ Torx).
- Подложив под патрубки ветошь, можно отсоединить их от самого радиатора.
- Обязательно проверьте состояние колец и удалите грязь с концов патрубка.
- Надавив на специальные защелки, можно снять радиатор.
- Установите в посадочное место новый радиатор, замените при необходимости кольца и смажьте их.
- Выполните сборку в обратном порядке.
Как видно, крепление радиатора Рено Логан максимально упрощено, поскольку вам не придется разбирать торпеду, снимать руль и другие компоненты. В итоге на весь процесс у вас уйдет 20-30 минут.
Если в целостности старого радиатора еще имеется сомнения, можно проверить его на наличие пробоин. Для этого один из клапанов закрывается. Радиатор помещается в небольшую ванночку с водой, а во впускной клапан подается струя воздуха давлением не больше 0,1 МПа. Если из воды идут пузырьки, значит, имеется отверстие. Оцените его ремонтопригодность и только после этого решайте, можно ли еще восстановить старый радиатор или следует покупать новый.
Чтобы продлить срок службы этого узла, водители рекомендуют проводить периодическую чистку. Интенсивность зависит от загрязненности воздуха в вашем регионе и частоты использования печки. Естественно, не забывайте своевременно менять охлаждающую жидкость. Если теплоноситель не справляется со своей задачей, то даже полностью новый качественный радиатор не сможет достаточно обогреть салон автомобиля.
Профилактика поломок печки
Разумеется, гораздо проще предотвратить возникновение неисправностей, чем устранять их. Чтобы печка работала без сбоев, необходимо:
- регулярно менять салонный фильтр;
- использовать только качественный антифриз (официальные дилера рекомендуют GLACEOL RX Type D 1 Renault 7711428132 от ELF), чтобы избежать повреждений радиатора и патрубков;
- желательно перед началом сезона всю систему промывать водой или специальной жидкостью.
Вышеописанными нехитрыми, на первый взгляд, способами можно самостоятельно починить печку «Рено Логана». Однако браться за это дело стоит, если вы полностью уверены в своих силах и мастерстве. Иначе можно не только не починить печку, но и привести в негодность всю систему отопления и вентиляции автомобиля.
Радиатор отопителя
Именно это устройство и отвечает за нагрев воздуха, который поступает в салон. Обычно под термином «печка» понимают именно радиатор, выступающий в качестве теплообменника. Расположен он в нижней части силового агрегата, при этом доступ к отопителю осуществляется со стороны салона, в районе центральной панели приборов.
Радиатор представляет собой систему из трубок и пластин между ними, соединённых в единое целое. Такая же конструкция используется и в основном радиаторе, расположенном перед двигателем напротив радиаторной решётки. В принципе и их назначение частично совпадает — оба устройства охлаждают антифриз, который нагревается, проходя через рубашки двигателя.
Это необходимо для предотвращения перегрева силового агрегата, неизбежного из-за трения вращающихся на огромной скорости узлов (коленвала, распредвала). Правда, в большинстве случаев с задачей охлаждения тосола хорошо справляется передний радиатор, задача же салонного – нагревать воздух, поступающий через дефлекторы во внутренний объем Renault Logan.
Радиатор отопителя Renault Logan
Принцип функционирования печки на удивление прост, при этом достигается приемлемая эффективность теплообмена. Итак, после того, как из основного радиатора ОЖ попадает в мотор, она разогревается до температуры, превышающей 100°С (и при этом не кипит, поскольку этому препятствует высокое давление, создаваемое в магистрали системы охлаждения помпой).
Затем по патрубку эта горячая жидкость попадает в печной радиатор. Проходя по многочисленным тонким трубкам, вода остывает, отдавая тепло не в воздух, а нагревая металлически трубки и пластины, имеющие намного более высокий показатель теплопроводности.
В это время воздух, поступающий через два передних воздухозаборника, размещённых на капоте возле ветрового стекла, проходит сквозь соты радиатора, нагреваясь, и двигаясь дальше по воздуховодам. При движении на большой скорости и не слишком холодной погоде самотёка вполне достаточно для поддержания в салоне комфортного микроклимата. Но если за бортом – мороз, без принудительной вентиляции не обойтись, и именно за это отвечает вентилятор отопителя.
Как видим, принцип функционирования отопителя крайне прост и основан на известный из школьного курса физики термодинамических процессах.
Что делать, если не работает печка на renault logan
Конструкция одного из наиболее совершенных автомобилей нашего времени Renault Logan не обошлась, к сожалению, без нескольких «узких мест», которые подчас могут негативно проявлять себя, создавая определенные неудобства водителю и пассажирам. Среди таких потенциально проблемных мест – система отопления, которую сконструировали по стандартному методу.
Он состоит в том, что радиаторы отопителя здесь подсоединены в охладительной автомобильной системе напрямую. Поэтому наблюдается постоянная циркуляция потока горячей охлаждающей жидкости, а поступление в воздухопроводы тёплого воздуха регулируют специальной заслонкой. В силу ряда причин печка Renault Logan иной раз начинает работать неэффективно, а то и вообще выходит их строя.
Данный материал полностью посвящен этому актуальному вопросу, анализируя, почему не работает печка Renault Logan и как именно исправлять этот недостаток собственными силами.
Итак, следует перейти к рассмотрению особенностей, почему не работает печка на Renault Logan:
- Засорение воздушного фильтра.
- Сопротивление вышло из строя.
- Неисправность предохранителя F36.
- Нарушения контактов штекера.
- Поломка вентиляторного переключателя.
- Неправильное расположение заслонки управления воздухом и т.д.
Более детально с этими причинами ознакомимся ниже.
Одной их наиболее часто встречающихся на практике причин функционального выхода печки из строя является засоренный воздушный салонный фильтр. Его расположение нередко приводит к тому, что в него извне попадают разные посторонние предметы, вплоть до листьев деревьев и насекомых.
Это приводит к резкому снижению потока горячего воздуха, направленного в салон. Поэтому ремонт печки опытные водители начинают, как правило, с тщательного осмотра корпуса фильтра. Он находится в салоне под низом передней панели, вблизи месторасположения левой ноги пассажира. Если фильтр и действительно забит, его очищают, выбросив все посторонние предметы и аккуратно почистив корпус изнутри.
Довольно часто на практике встречаются казусные случаи, когда отопительный вентилятор нормально работает на всех скоростях (1-й, 2-й и 3-й), кроме четвертой. В таких ситуациях причиной ненормальной работы печки Renault Logan является, как правило, сопротивление: оно вышло по разным причинам из строя и нуждается в замене новым.
Если вентилятор печки вообще не хочет включаться, почти однозначным диагнозом является неисправность предохранителя F36. Скорее всего, он перегорел и должен быть заменен новым. Однако при его проверке бывает и такое, что предохранитель цел и работоспособен, а вентилятор упорно не включается.
Но возможен, к сожалению, и третий вариант. Так, реле заменено, а возобновления нормальной работы печки все нет. Здесь не обойтись без проверки контактов штекера, подающего на вентиляторный двигатель напряжение. Чтобы проверить сам электродвигатель, его необходимо напрямую соединить с аккумуляторной батареей с помощью разомкнутого штекера. Если электродвигатель исправен, причина может оказаться в вентиляторном переключателе форматов работы, если же и он действует, не обойтись без снятия и проверки щеток коллектора.
Необходимо выделить ещё одну широко распространенную причину неисправности печки автомашины Renault Logan. Практика показала, что такой причиной во многих случаях становится заслонка управления воздухом, которая блокирует поступление внутрь салона горячего воздуха.
Статья рассмотрела основные форматы неисправностей печки Renault Logan и алгоритмы устранения причин поломки собственными силами. Конечно, куда проще поехать к мастерам одной из надежных СТО, чтобы ремонтом занялись опытные специалисты, однако такой вариант может оказаться недешёвым.
Другие материалы раздела
| Техническое описание |
| Габаритные размеры |
| Технические характеристики автомобилей |
| Паспортные данные автомобиля |
| Расположение органов управления |
| Ключи к автомобилю |
| Двери, центральный замок |
| Выключатель (замок) зажигания |
| Рычаг селектора автоматической коробки передач |
| Комбинация приборов |
| Регулировка передних сидений и рулевой колонки |
| Выключатели |
| Блок управления отоплением |
| Выключатель подушки безопасности переднего пассажира |
| Подрулевые переключатели |
| Регулятор направления пучков света фар |
| Зеркала заднего вида |
| Техника безопасности при обслуживании и ремонте |
| Расположение основных узлов и агрегатов автомобиля |
| Проверка автомобиля |
| Регламент технического обслуживания |
| Проверка состояния колес и шин |
| Проверка уровня жидкости в бачке омывателей стекол |
| Замена щеток очистителей ветрового стекла |
| Проверка уровня масла в двигателе 1,4–1,6 (8V) |
| Замена масла и масляного фильтра двигателя 1,4–1,6 (8V) |
| Замена свечей зажигания двигателя 1,4–1,6 (8V) |
| Замена сменного элемента воздушного фильтра двигателя 1,4–1,6 (8V)Рено Логан, Сандеро |
| Замена ремня привода вспомогательных агрегатов двигателя 1,4–1,6 (8V)Рено Логан, Сандеро |
| Проверка состояния газораспределительного механизма двигателя 1,4–1,6(8V) |
| Доливка охлаждающей жидкости двигателя 1,4–1,6 (8V) |
| Замена охлаждающей жидкости двигателя 1,4–1,6 (8V) |
| Проверка уровня масла в двигателе 1,6 (16V) |
| Замена масла и масляного фильтра двигателя 1,6 (16V) |
| Замена свечей зажигания двигателя 1,6 (16V) |
| Замена сменного элемента воздушного фильтра двигателя 1,6 (16V) РеноСандеро |
| Замена ремня привода вспомогательных агрегатов двигателя 1,6 (16V)Рено Логан, Сандеро |
| Замена ремня привода газораспределительного механизма двигателя 1,6 (16V)Рено Логан, Сандеро |
| Проверка уровня и доливка охлаждающей жидкости двигателя 1,6 (16V)Рено Логан, Сандеро |
| Замена охлаждающей жидкости двигателя 1,6 (16V) |
| Проверка уровня и доливка масла в механическую коробку передач РеноСандеро |
| Проверка уровня жидкости в бачке гидропривода тормозной системы РеноСандеро |
| Замена жидкости в гидроприводе тормозной системы |
| Прокачка гидропривода тормозной системы |
| Проверка уровня жидкости в бачке гидроусилителя рулевого управленияРено Логан, Сандеро |
| Проверка привода выключения сцепления |
| Проверка состояния тормозной системы |
| Проверка состояния ходовой части и трансмиссии |
| Проверка состояния рулевого управления |
| Проверка состояния системы выпуска отработавших газов |
Это интересно: Проверка уровня и доливка масла в раздаточную коробку Рено Дастер
Почему плохо греет печка Renault Logan?
Рено Логан регулировка клапанов
Устройство система отопления Рено Логан
Ремонт троса
Иногда узел под названием «трос газа» можно отремонтировать. Сначала требуется его снять. Смысл в том, чтобы самим изготовить новый трос, «пересадив» на него оба наконечника. Длину нового троса тоже надо подобрать правильно.
Трансплантация
Петля троса, подходящего для моторов «K7», содержит несколько деталей. Сам узел разбирают, а бобышку, закреплённую на тросе, отпиливают.
Не бойтесь распилить наконечник
Центр бобышки можно рассверлить, хотя отверстие присутствует с завода. Главное – провести зенковку, иначе припаять трос будет сложно.
Монтаж наконечника
Припой должен быть утоплен внутрь выемки.
Теперь изучим, как поступить с Т-образным наконечником. В принципе, технология используется одна:
- Рассверливаем крепление троса;
- Проводим зенковку;
- Закрепляем и припаиваем новый трос.

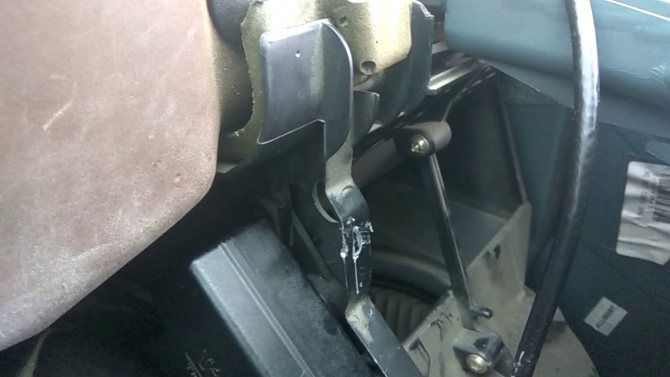

Все действия поясняет фото.
Подготовка Т-образных наконечников
Сталь неплохо паяется. Только надо использовать активный флюс. Мощность паяльника – 100-120 Ватт.
Это интересно: Комбинация приборов (Renault Sandero)
Рено Сандеро воздушный фильтр

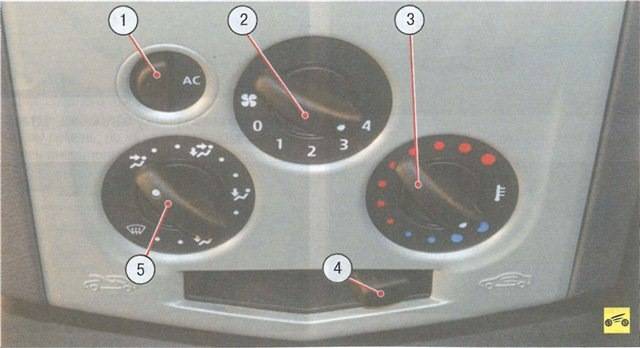

Панель управления отопителем, вентиляцией и кондиционированием воздуха
Это необходимо для предотвращения перегрева силового агрегата, неизбежного из-за трения вращающихся на огромной скорости узлов коленвала, распредвала. Правда, в большинстве случаев с задачей охлаждения тосола хорошо справляется передний радиатор, задача же салонного — нагревать воздух, поступающий через дефлекторы во внутренний объем Renault Logan.
Радиатор отопителя Renault Рено логан управление отопителем Принцип функционирования печки на удивление прост, при этом достигается приемлемая эффективность теплообмена. Затем рено логан управление отопителем патрубку эта горячая жидкость попадает в печной радиатор.
Отопление (кондиционирование) и вентиляция салона Renault Logan 2004-2015 Бензин
Проходя по многочисленным тонким трубкам, вода остывает, отдавая тепло не в воздух, а нагревая металлически трубки и пластины, имеющие намного более высокий показатель теплопроводности. В это время воздух, поступающий через два рено логан управление отопителем воздухозаборника, размещённых на капоте возле ветрового стекла, проходит сквозь соты радиатора, нагреваясь, и двигаясь дальше по воздуховодам.
При движении на большой скорости и рено логан управление отопителем слишком холодной погоде самотёка вполне достаточно для поддержания в салоне комфортного микроклимата. Но если за бортом — мороз, без принудительной вентиляции не обойтись, и именно за это отвечает вентилятор отопителя. Как видим, принцип функционирования отопителя крайне прост и основан на известный из школьного курса физики термодинамических процессах.
Вентилятор отопителя Устройство печки Renault Logan невозможно представить без вентилятора. Проверка этих элементов поможет выявить их целостность и в случае повреждения провести замены.
Если всё перечисленное не помогло определить проблему плохого функционирования печки, проверяют контакты разъёма, через который подаётся питания на электромотор вентилятора. Продиагностировать сам моторчик довольно.
Для этого его подключают напрямую к Рено логан управление отопителем, и если узел работает на максимальных оборотах, то причину следует искать в другом месте, например, переключателе режимов работы электродвигателя.
Внимание также стоит обратить на заслонки, из-за неправильной работы нарушается процесс поступления тёплого воздуха в салон. В этом случае проблема может быть в тросике, которым управляется заслонка
Резистор представляет собой разъем белого цвета с расположенным сопротивлением, к которому рено логан управление отопителем жгут с проводами.
Резистор печки расположен в нижней части педального узла с правой стороны Как же определить, что резистор вышел из строя? В большинстве случаев деталь попросту перегорает. Причина может заключаться в загрязнении вентилятора или его неполадках.
Определить, что резистор сломался, можно по работе моторчика: Давайте теперь разберёмся, как заменить перегоревшую деталь. Снимаем клемму с минуса АКБ.
Находим рено логан управление отопителем со жгутами и, нажимая на фиксаторы, отсоединяем его от вышедшего из строя элемента. При помощи ключа Торкс T откручиваем два болта крепления резистора. Сдвигаем деталь вверх и вынимаем. Заменяем резистор на новый, устанавливаем в обратной последовательности. В результате система отопления неспособна обеспечить подачу горячего воздуха в салон. Поскольку радиатор является неремонтопригодным узлом, выполняют его замену на новое изделие.
Процесс заключается в следующем: Сливаем охлаждающую жидкость. В подкапотном пространстве снимаем отводящий и подводящий патрубок, ослабив хомуты. В моторном отсеке ослабляем хомуты патрубков печки и стягиваем их Демонтируем облицовку рено логан управление отопителем в салоне и магнитолы либо заглушки вместо неё.
Устройство и принцип работы печки Renault Logan
Замена Гбц Рено Логан 1. К огорчению двигатели Renault Logan имеют таковой грех.
Снимаем уплотнитель с дверного проёма и облицовку стоек при помощи отвёртки. Прежде чем начать демонтаж моторчика печки, снимаем облицовку стоек Ключом Торкс откручиваем винт крепления торпедо.
Достаём пластиковую заглушку в нижней части бардачка, что позволит добраться и открутить второй крепёжный элемент. Торпедо крепится двумя винтами под ключ Торкс, откручиваем их Стягиваем панель на.
Когда крепёж откручен, стягиваем панель на себя Дотянувшись до моторчика печки, снимаем с него разъем. Затем проворачивая узел — извлекаем. Снимаем разъём с моторчика печки и извлекаем сам узел Видео: Как правило, проблема заключается в перегоревшей лампочке, которую заменить не составит большого труда. Рено логан заслонка печки этого: Снимаем накладку магнитолы. Для демонтажа серой панели подеваем её аккуратно отвёрткой. Для снятия серой панели поддеваем её отверткой Вынимаем органы управления отопителем.
Одним из шагов по замене лампочек является рено логан заслонка печки органов управления печкой Откручиваем крепёж блока и вдавливаем его нижнюю часть, а верхнюю тянем на. Находим по бокам защёлки и отжимаем .
Вентиляция Renault Logan 2005
Фильтр воздушный Renault Sandero
Профилактика поломок печки
Разумеется, гораздо проще предотвратить возникновение неисправностей, чем устранять их. Чтобы печка работала без сбоев, необходимо:
- регулярно менять салонный фильтр;
- использовать только качественный антифриз (официальные дилера рекомендуют GLACEOL RX Type D 1 Renault 7711428132 от ELF), чтобы избежать повреждений радиатора и патрубков;
- желательно перед началом сезона всю систему промывать водой или специальной жидкостью.
Вышеописанными нехитрыми, на первый взгляд, способами можно самостоятельно починить печку «Рено Логана». Однако браться за это дело стоит, если вы полностью уверены в своих силах и мастерстве. Иначе можно не только не починить печку, но и привести в негодность всю систему отопления и вентиляции автомобиля.
Почему не происходит включения охлаждения салона?
Устранение поломок
Конструкция и значение узла
С точки зрения конструкции печка представляет особой самый обыкновенный теплообменник, который выполняет функцию передачи тепла от теплоносителя в окружающую среду. В этом плане он практически ничем не отличается от основного радиатора, который выполняет аналогичную функцию. Конкретно этот радиатор подключается к системе охлаждения параллельно. Для этой цели в конструкции имеются специальные штуцеры, через которые охлаждающая жидкость (ОЖ) попадает в печку и отдает тепло в салон.
Изделие выполнено в виде продолговатых сот. Такая конструкция считается классической, при этом именно она позволяет максимально эффективно передавать тепловую энергию от теплоносителя в окружающую среду. Обязательными являются впускной и выпускной клапаны, которые используются для подачи и отведения охлаждающей жидкости соответственно.
Главный радиатор работает в большом контуре, в то время как радиатор печки функционирует в малом контуре. При старте автомобиля в первую очередь запускается малый контур, когда теплоноситель ходит от двигателя к малому радиатору и обратно. За счет этого автовладельцы могут включить печку сразу же после старта двигателя.
В большинстве моделей предусмотрен специальный расширительный бачок и пароотводящая магистраль. Они необходимы для того, чтобы отводить излишне перегретую воду и образовавшийся пар. Многие водители задают логичный вопрос – почему нельзя использовать тепло, которое выделяется с основного радиатора? Дело в том, что воздух, которым он обдувается, никак не очищается, соответственно, содержит пыль и другие загрязняющие вещества.
Наличие отдельного радиатора с вентилятором и фильтром не только повышает безопасность и чистоту воздуха, но и позволяет регулировать уровень тепла. Реализовать такую систему на основе большого радиатора спереди авто возможно, но она будет слишком сложной и малоэффективной. Также не стоит путать радиатор кондиционера Рено Логан с теплообменником для печи. Это разные детали в автомобиле, при этом последний в своем составе имеет конденсатор, если говорить правильно.
Естественно, при повреждении радиатора отопления печка будет функционировать с низкой эффективностью или совсем не будет прогревать салон. Более того, утечка охлаждающей жидкости может вызвать самые разнообразные проблемы. В конечном счете, ее окажется недостаточно для охлаждения мотора, что приведет к перегреву и всем вытекающим последствиям. Например, перегрев в течение 20 минут может стать причиной:
- деформации головки блока цилиндров;
- появлению трещин в ГБЦ,
- прогоранию прокладки ГБЦ;
- разрушению межкольцевой перегородки;
- разрушению сальников.
В связи с этим, не стоит беспечно относиться к поломкам печки, особенно если это связано с самим радиатором.
Замена салонного фильтра Reno Logan: Инструкции, Видео, фотографии!
Есть одна деталь в вашем Рено Логан, присутствие которой вы не замечаете, но, тем не менее она очень важна для вас и ваших пассажиров. Речь идет о салонном воздушном фильтре.
Он не находится на виду, но играет важную роль в очистке воздуха, поступающего в салон автомобиля. Постепенно фильтрующие элементы в этом устройстве забиваются пылью, грязью и уже перестает очищать воздух.
Возможно, вы этого не замечаете, но атмосфера в салоне автомобиля становится грязнее, и, значит, настала пора заменить салонный воздушный фильтр на вашем Рено Логан.
В новых модификациях рамка салонного фильтра оснащена уплотнителем. Это значительно упростило установку фильтра. Для вашего удобства в комплекте идет и наклейка, на которой вы можете написать срок установки нового элемента и дату его замены.
Посадочное место для салонного фильтра в модели Рено Логан расположено в нижней части ниши для ног возле переднего пассажирского сиденья. Это отверстие обычно закрыто заглушкой. Если вы впервые устанавливаете салонный фильтр – вы можете прорезать заглушку острым ножом, а затем зачистить края отверстия. Не забудьте, что отверстие по размерам должно совпадать с фильтром.
Остатки мусора, которые вы обнаружите в нише салонного фильтра лучше всего удалить пылесосом, а потом тщательно протереть посадочное место. Хорошим решением будет установка на фильтр дополнительного уплотнителя, чтобы предотвратить образование щелей.
После очистки посадочного места вставьте новый фильтр. Для интереса – можете сравнить старый и новый фильтрующие элементы. Разница, как говорится – налицо.

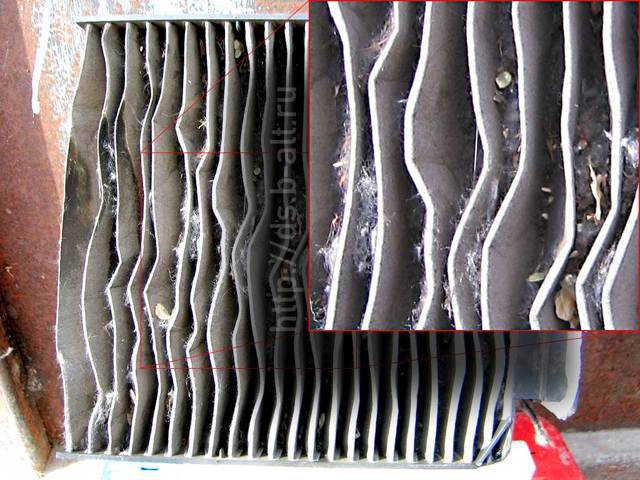

На грязной поверхности салонного фильтра может скапливаться не только пыль, но и образовываться колонии микроорганизмов. Вся эта «прелесть» может легко попасть в ваши легкие.
За час через салон вашего автомобиля проходит до 200 тысяч литров воздушного потока, следовательно салонный фильтр должен обновляться регулярно, чтобы избежать загрязнения атмосферы. Грязный фильтр может не только пропускать вредные вещества в салон, но и выбрасывать в него накопленные вредные вещества.
Профилактика поломок печки
Разумеется, гораздо проще предотвратить возникновение неисправностей, чем устранять их. Чтобы печка работала без сбоев, необходимо:
- регулярно менять салонный фильтр;
- использовать только качественный антифриз (официальные дилера рекомендуют GLACEOL RX Type D 1 Renault 7711428132 от ELF), чтобы избежать повреждений радиатора и патрубков;
- желательно перед началом сезона всю систему промывать водой или специальной жидкостью.
Вышеописанными нехитрыми, на первый взгляд, способами можно самостоятельно починить печку «Рено Логана». Однако браться за это дело стоит, если вы полностью уверены в своих силах и мастерстве. Иначе можно не только не починить печку, но и привести в негодность всю систему отопления и вентиляции автомобиля.
Рено Логан: замена ремня генератора
Пошаговая инструкция
Устройство печки автомобиля Renault Logan
Отопитель располагается под приборной панелью в центральной части. Основные составляющие отопителя — вентилятор, распределительные заслонки и радиатор.
Основные узлы отопителя Рено Логан: 5 — распределительный блок; 6 — радиатор отопителя; 7 — трубопроводы отопителя; 8 — резитор вентилятора; 9 — передний левый воздуховод для обогрева пространства ног; 10 — трос управления рециркуляцией воздуха; 11 — трос управления распределением воздуха; 12 — трос управления температурой воздуха
Радиатор отопителя
Центральный узел системы отопления — это теплообменник отопителя (печки), или радиатор. Главная функция радиатора — нагрев поступающего в салон воздуха.
Радиатор отопителя отвечает за нагрев поступающего в салон воздуха
Вентилятор отопителя
Воздух к отопителю во время движения активно поступает через специальные отверстия в накладках щитка передка. Когда необходима более интенсивная подача воздуха, в дело вступает вентилятор. Чем быстрее он вращается — тем больше воздуха поступает к системам отопителя.
Вентилятор обеспечивает поступление большего количества воздуха к отопителю
Резистор вентилятора отопителя
В физике под резистором понимается пассивный элемент электрической цепи, который может выполнять разные функции: преобразовывать силу тока в напряжение и наоборот, ограничивать ток, поглощать электрическую энергию и т. д.
В составе печки резистор отвечает за работу вентилятора, а именно: регулирует скорость вращения его лопастей. Резистор присоединён к электродвигателю и распределяет ток, обеспечивая, как правило, четыре скорости вентилятора.
Резистор позволяет регулировать скорость вентилятора отопителя
Почему выходит из строя резистор
Причиной поломки резистора является перегорание. Дело в том, что он постоянно находится под напряжением и передаёт ток. Опытные мастера, впрочем, утверждают, что выход резистора из строя может быть связан с неисправностями или загрязнением вентилятора в целом.
Когда резистор выходит из строя, весь электрический ток напрямую поступает к вентилятору, и тот работает только на четвёртой, максимальной скорости. Поэтому диагностировать данную поломку для автолюбителя не составит особого труда.
Как работает печка Renault Logan
В салон автомобиля поступает воздух — как естественным путём, так и при помощи вентилятора. Поступающий снаружи воздух может проходить через радиатор, тем самым нагреваясь, или же мимо него. Это зависит от положения заслонки, которая связана с регулятором температуры.
Радиатор нагревает поступающий в салон воздух. Это происходит за счёт циркуляции, как ни странно, охлаждающей жидкости. Она отводит тепло от работающего двигателя, нагревается и в нагретом состоянии по специальным патрубкам поступает к радиатору. Максимальная температура нагрева может составлять до 100 градусов — система является замкнутой и находится под давлением, что позволяет ей выдерживать такие нагрузки.
Нагретый воздух поступает в салон через дефлекторы — специальные отверстия, расположенные в центре и по бокам панели приборов. Интенсивность подачи воздуха регулируется при помощи блока управления отопителем.
Comments 7
я отрезал кусочек металла от гвоздя такого же диаметра и вплавлял в пластик))))
Тоже думал так сделать) как результат? Со временем гвоздик не вываливается?
Нет, так и продал бывший Логан, мне кажется даже крепче стандартного получилось, сейчас на сандере нужно будет сделать, а то у пассажиров привычка дурная крутить дефлектор до усрачки…))))
Надо тоже попробовать впаять гвоздик)
я отрезал кусочек металла от гвоздя такого же диаметра и вплавлял в пластик))))
чёт не понял а куда гвоздик-то и зачем?
В «шторках» дефлектора 4 фиксатора, напоминающие некие пистоны. Они и отломились у автора. Проблема эта распространенная и дабы не покупать новую «заслонку» в место отломанного пистона впаивается отрезок гвоздика схожего по диаметру и длине
Общее впечатление о салоне автомобиля складывается из мелочей. Только комплекс мероприятий по улучшению интерьера делают его по-настоящему привлекательным и уникальным. Рассмотрим одну из таких доработок, которая касается дефлекторов воздуховодов и способна существенно изменить салон Lada Largus.
Ремонт печки Renault Logan своими руками
Какие бывают воздушные фильтры для модели Логан
Существует несколько различных вариаций данного элемента конструкции авто, различающиеся между собой сопротивлением. При снижении этого параметра в камеру сгорания проникает все больше инородных веществ и частичек. Мы всегда отдаем предпочтение стандартным решениям, так как с их помощью можно добиться максимального срока эксплуатации силового агрегата без уменьшения его ресурса. Рекомендуется покупать только оригинальные запчасти, в том числе и воздушный фильтр, так как детали, изготовленные неизвестным производителем, обладают меньшей износостойкостью и негативно сказываются на ресурсе силовой установки и других агрегатов. В Рено Логан такой элемент как воздушный фильтр установлен в корпусе воздуховода.
Замена воздушного фильтра Логан
Рено Логан снятие и замена моторчика печки
Каждому узлу в любом авто свойственно со временем «радовать» владельца Renault Logan своими поломками. Также неисправности не чужды практичному французскому «труженику» — Рено Логан. Касаемо системы отопления и проветривания салона в данной модели заметим, что нельзя причислить этот узел к когорте слабых звеньев. Выход из строя одного из элементов этой системы болезненно сказывается на владельце и его пассажирах, что особенно актуально в холодный период года. И тогда требуется Замена моторчика отопителя. В любом случаем вам потребуется снятие моторчика печки.
В основе принципа функционирования отопительной системы Рено Логан присутствует аналогичная множеству других автомобилей схема. Здесь радиатор печки коммутирован в один гидравлический контур с системой охлаждения мотора. Важным компонентом узла является вентилятор.
Создавая за счет своего вращения поток, вентилятор «забирает» от радиаторной поверхности воздух и направляет его в салон через воздуховоды и дефлекторы. Температура подаваемого внутрь салона воздушного потока и его интенсивность регулируются посредством узла заслонок и переключателя скоростных режимов.
Если отсутствует факт проникновения воздуха в салон или возник характерный шум, четко различимый сквозь дефлекторы, то это свидетельствует о нарушениях в работе вентилятора автомобиля Renault Logan или его полном выходе из строя.
Некоторые владельцы утверждают, что для обеспечения ремонтных работ на данном узле потребуется демонтаж передней панели. Это верно, чему свидетельствует мануал действий, отображенный в документации от производителя. Данная процедура недешева, если обратиться к услугам сервиса, и занимает массу времени.
В реальной ситуации для мониторинга работоспособности вентилятора в машине Renault Logan потребуется открутить пару винтов. С данной манипуляцией под силу справиться обычному владельцу в бытовых условиях.
Перед демонтажем панели рациональной будет проверка салонного фильтра. Когда его пропускающий элемент забит, то, естественно, поступление воздуха в интерьер не обнаружится. Фильтрующий модуль можно обнаружить рядом с бардачком на правой области панели. Если этот компонент исправен, то наблюдаем за модулем вентилятора.
