Двигатель 1,4 K7J и двигатель 1,6 K7M Рено Логан

Об истории разработки и конструктивных особенностях агрегатов

Мотор 1.6 и 16-клапанный имеет отличия от самых новых модификаций, ими является отсутствие механизма регулирования фаз газораспределения, такое устройство двигателя существенно снизило динамические возможности автомобиля. Но в числе преимуществ осталась отменная ремонтопригодность и долговечность, то есть повышенный ресурс двигателя, благодаря простым конструктивным решениям от производителя.

В устройство двигателя заложен 1.4-литровый 8-клапанный мотор, что подтверждает идентичность компоновки и схожесть конструктивных аспектов обоих двигателей.

• увеличился объем цилиндров (мотор 1.6 л.), что дало возможность прирастить мощность в паре с моментом и улучшить динамические характеристики модели;
• на 11% повысилась отдача агрегата (до 82 «лошадок» у 8-клапанной версии), такое устройство двигателя привело к росту момента до отметки в 132 Нм;
• претерпела корректив система охлаждения (необходимость данной доработки вызвана приростом мощности мотора);
• кардинальных конструктивных изменений контур охлаждения не получил, а его элементы доработаны с целью достичь большей производительности, для чего были интегрированы некоторые новые компоненты, что привело к повышению ресурса и эффективности функционирования системы, особенно на критических режимах работы;
• прирост мощности до 102 л. с. достигнут благодаря применению в узлах цилиндропоршневой группы и клапанном механизме новых компонентов:
• число клапанов возросло вдвое (с 8-ми до 16-ти), что обеспечило лучшее наполнение камер сгорания смесью и привело к приросту мощности и динамических возможностей;
• существенно увеличился ресурс мотора из-за использования деталей из новых, более прочных сплавов;
• после применения ранее указанных конструктивных решений в обновленных моторах разработчикам Рено Логан удалось достичь существенной топливной экономичности:
• 1.5 литра на дистанции 100 км на мотор 1.6 с 16-клапаннами;
• 1.0 литр в случае с 8-клапанными версиями двигателей.

Все эти новшества позволили в существенной степени сделать мотор 1.6 л. более современным (особенно 16-клапанную версию), ресурс двигателя стал более высоким. Хотя прогрессивных и инновационных конструктивных решений разработчиками применено не было, данная модернизация двигателей для Рено Логан все равно позволила привлечь к обновленной модели многочисленную армию новых потенциальных клиентов.

Кроме конструктивных нововведений, эти агрегаты стали соответствовать требованиям стандартов по экологии Евро-5. В дальнейшем производитель моделей Renault Logan запланировал вывести устройство двигателя на уровень соответствия стандартам Евро-6/7.

Обновление 1.6-литрового агрегата не ограничилось только применением 16-клапанного механизма головки блока. Достижение прироста тягово-мощностных характеристик было осуществлено благодаря существенным преобразованиям, в числе которых присутствуют:

• повышение уровня производительности впускной и выпускной систем, что явилось необходимой мерой для вывода моторов на передовой уровень экологического стандарта;
• применение новых элементов в контуре охлаждения, что позволило ощутимо улучшить эффективность ее функционирования;
• замена генератора на вариант повышенной производительности для модели Рено Логан, что обеспечило возможность справляться с возросшими на этот узел нагрузками (теперь мощность варьирует от комплектации модели)

Двигатели линейки Рено Логан

Все двигатели модели Логан в соответствии с инструкцией завода изготовителя должны заправляться 95-ым бензином, а какой бензин заправляете Вы?

Значительную роль в этом сыграли и те двигатели, которые применялись на машинах. Это силовые агрегаты, которые прошли испытание временем, и отлично зарекомендовали себя на прочих автомобилях концерна. В частности, мы говорим о восьмиклапанных моторах серий K7J и K7M с объёмом в 1,4 и 1,6 литра соответственно. Тем не менее, флагманской моделью стал 16-ти клапанный четырехцилиндровый мотор с жидкостным типом охлаждения, доступный потребителям под индексом K4M.

Требования к обслуживанию всех двигателей линейки Рено Логан

Для обеспечения максимально возможного ресурса двигателя, необходимо следовать спецификациям завода-изготовителя:

1. правильно подобранное моторное масло;
2. свечи зажигания;
3. топливо и ГСМ;
4. регулярная проверка состояния и уровня охлаждающей жидкости;
5. регулярная диагностика и замена топливного фильтра и воздушного фильтра;
6. замена моторного масла в соответствии с требованиями завода изготовителя.

Особенности конструкции двигателей

Одни из наиболее массовых силовых агрегатов K7J, производством которых занимается румынское подразделение компании, оснащается значительная часть автомобилей.

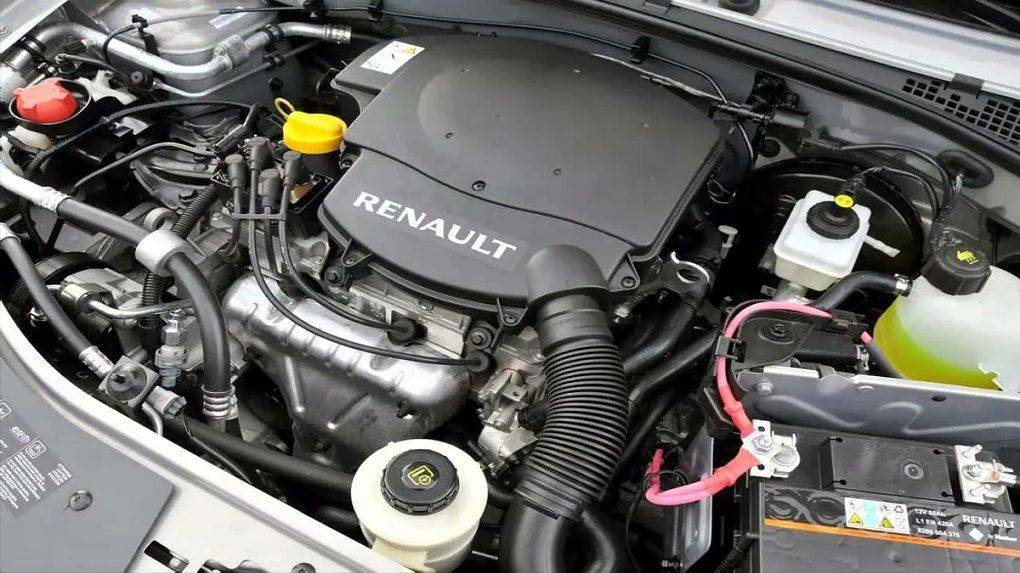

Двигатель K7J на Рено Логан 2006 года. Один из самых массово устанавливаемых двигателей на это модели

Если присмотреться, то в K7J можно увидеть некоторые особенности, характерные для серии ExJ, выпускавшейся компанией Рено в восьмидесятых годах прошлого столетия. К таким «архаизмам» стоит отнести цепной привод маслонасоса, старые типы коромысел ГРМ, а также способ размещения некоторых деталей. Прочие же решения мотора с объёмом 1,4 литра практически не отличаются от других моторов с одним валом из семейства SOHC.

Рекомендуем: Процедура чистки дроссельного узла Рено Логан

Это всё то же рядное расположение цилиндров в вертикальной компоновке, наличие двух клапанов на цилиндр, а также система комбинированной подачи смазки. Тем не менее, всё это не уменьшает достоинств мотора, способного проработать без «капиталки» около четырехсот тысяч километров пути. При этом, Рено Логан с данным силовым агрегатом может разгоняться до «сотни» за тринадцать секунд, удерживая максимальную скорость на отметке в 162 километра в час.

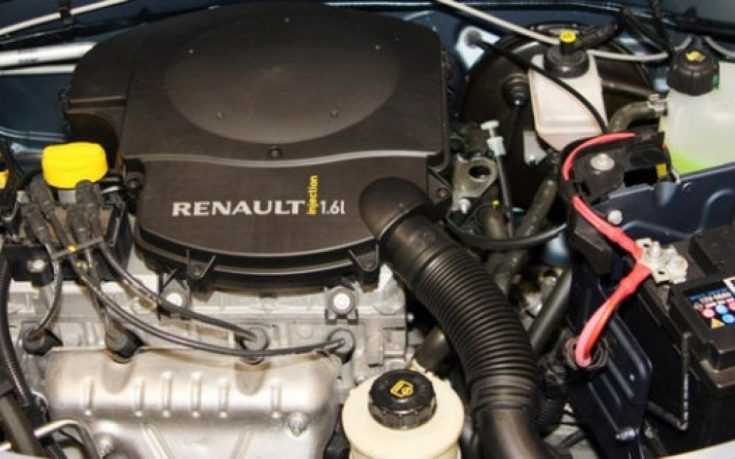

Двигатель K7M

Менее популярный 8-ми клапанный двигатель объёмом 1.6 литра — K7M

Вариант K7M с увеличенным объёмом мало отличается от своего «младшего собрата», только лишь ходом поршня, который стал больше на 10,5 миллиметров. Кроме того, применяются другой тип сцепления и маховик с увеличенным диаметром. Это позволило увеличить динамические и скоростные показатели почти на 10 процентов. А вот болезни с недолговечностью троса сцепления избежать не удалось, поэтому замена троса сцепления знакома большинству Логановодов.

Двигатель K4M

Самый мощный 16-ти клапанный двигатель из линейки. Такой двигатель ставился на версию автомобиля в комплектации ЛЮКС

Он включает в себя пару облегченных распредвалов, а также совершенно новую поршневую систему. Регулировать же клапана слишком не нужно, так как в конструкции присутствуют гидрокомпенсаторы. При этом, «сотня» набирается за 10,5 секунд, а максимальная скорость составит 180 километров в час.

Достоинства и недостатки 8-ми клапанных двигателей

Что же касается недостатков таких моторов, то они заключаются в повышенном расходе топлива, некачественной работе на холостом ходу, а также необходимости регулировки клапанов каждые 20 тысяч километров. А, при обрыве ремня ГРМ, клапаны будут загнуты. И мы уже не говорим о повышенной шумности.

Рекомендуем: Замена ламп ближнего/дальнего света Рено Логан

Достоинства и недостатки 16-ти клапанных двигателей

А вот 16-ти клапанный двигатель предлагает увеличенный ресурс, соответствие стандарту Евро-4, а также низкий уровень шума. Помимо этого, система охлаждения окажется более надёжной и современной, нежели у 8-ми клапанного агрегата. Учитывайте лишь то, что запчасти на такой мотор будут дороже, проблема «загиба» клапанов останется, а показатель «эластичности» мотора будет минимальным, что скажется на качестве езды при обгонах.

Полезные советы

Чтобы сделать процесс регулировки клапанов Renault Logan более простым и эффективным, следует придерживаться простых рекомендаций:

1. После того, как снята крышка, нужно найти особую метку, сделанную эмалевой краской. Она поможет определить, находится ли цилиндр в должном положении. Если отметка направлена вверх, цилиндр находится в верхней мертвой точке. Переместить отметку в нужную позицию можно при помощи вращения вывешенного колеса.
2. Каждые пол оборота правого колеса выставляют в нужное положение определенный цилиндр. При прокручивании колеса в направлении движения автомобиля последовательно регулируют первый, четвертый, второй и третий цилиндры. Расчет начинается со стороны маховика.
3. Убедиться, что поршень находится в нужной позиции, можно, если открутить свечу и провести тест алюминиевой проволокой.

Renault New Logan: плюсы и минусы

Решил все же написать отдельный пост о машине, кратко поделиться своим мнением.

Мне «Логги» понравился, это очень надёжный автомобиль, но есть у него и минусы. Подробно расписывать не буду — если что-то интересует — спрашивайте в комментах. Плюсы: 1) Дизайн. Новый «Логан» стал симпатичным, миленьким. Ощущения жуткой бюджетности от него не возникает. 2) Салон. У нас «максималка», двухцветный пластик выглядит очень прилично. Жесткий, но не гремит. 3) Огромный багажник, вместительный салон, места для ног достаточно. 4) Проходимость. Она оказалась выше всех ожиданий. Проезжали везде! 5) Подвеска. Дороги были ужасны, но проблем мы не имели. Совсем. 6) Большие колеса. 7) Динамика. Вторая передача очень бодренькая — в городе очень выручает. Передачи сами встают на нужные места, коробка прощает ошибки, машина не глохнет в принципе. 8) Удобный крепеж инструментов в багажнике. 9) Неплохая противопробуксовочная система. 10) Удобная и простая в управлении мультимедийная система. 11) Задний парктроник, круиз-контроль, климат. 12) Отличные противотуманки — очень нас выручали. Минусы: 1) На скорости после 140 машина перестает быть стабильной даже на хорошей дороге.

Но зачем вам такие скорости в нашей стране? 2) На плохой дороге, в снегу очень сложно удерживать машину на скорости выше 90, например, на обгонах — норовит уйти в занос. Выходить из заноса сложно — мотает в стороны просто страшно. Видимо, дело в короткой базе. 3) Посадка. Сидишь как в грузовике. Все видно, но на «дальняке» затекают спина и шея 4) На скорости посвистывал воздух в районе водительского окна. 5) Был странный глюк с вырубающимися фарами. В течение минут 30, потом проблем не было. 6) Это придирка, но мне не хватало удобных подстаканников. Да-да, зажрался ) 7) Слабоватые динамики — «похрюкивают» при большой громкости на басах. 8) Навигация тупит. Как и везде, впрочем. 9) Крышка бензобака, закрывающаяся ключом. Уже писал об этом. Что-то больше минусов я найти не смог. Не хочется мне придираться к этому милому роботяге. «Потому что он хороший». Это было мнение «чайника», а вот мнение матерого автолюбителя alexio_marziano, за которым мы едва поспевали все 400 км от Ульяновска до Арзамаса: «У нового Логана поразили огромные колеса. Машина для наших дорог — проверено :)» Все посты о «Логги»: За Наш новый Logan довез нас до Суздаля Новый «Логан»: кандидат на 5 звезд от «Лаборатории ГРУ» Кличка для Logan’а Сегодня чудом избежал ДТП Новый «Логан»: кандидат на 5 звезд от «Лаборатории ГРУ» Малыш «Логги» экономит моё время Пара слов и минусах нового «Логана». Имхо Путешествие по Золотому Кольцу: Суздаль — Казань: путевые фотозарисовки Красоты Суздаля: наша фотолента вчерашнего дня Один наш день в инстафото Фотодневники десяти дней зимней экспедиции: Старт автопробега — Казань и Ульяновск. НГ в пути День первый — Ульяновск День второй — Ульяновск, Алатырь, Болдино, Арзамас День третий — Арзамас, Муром, Иваново День четвёртый — Иваново и Кинешма День пятый — Кинешма, Плёс и Кострома День шестой — Кострома День седьмой — Кострома и Ярославль, ТК Алёша Попович Двор День восьмой — Ярославль День девятый — Ярославль, Тутаев, Ростов Великий и Юрьев Польский День десятый, финиш — Юрьев-Польский и Москва Обзорные посты: Renault Logan 2. Обзор салона нашей машины от камрада Runawaytrain13 + Оригинал поста

Tags: Рено Логан 2 какой двигатель лучше клапанный

Некоторые специфические особенности Логана 2

При покупке стоит смотреть не только на техническую часть, но учитывать и десятки различных нюансов. К примеру, можно смело сказать, что Logan не будет удачным приобретением, если вы купите машину с пробегом под 200 000 км или больше. Скорее всего, весь ресурс машины был уже выкатан до вас, остались только постоянные ремонты и не самая надежная поездка.

Также внимание следует обратить на такие особенности:

• состояние ЛКП, особенно на арках задних колес, где гравий и пескоструй быстро выводят из строя лакокрасочное покрытие и становятся причиной образования первых очагов коррозии;
• оптика — на многих автомобилях после 150 000 км пробега стекла передних фар тускнеют и покрываются царапинами, полировать их нет смысла, придется раскошелиться на замену в сборе;
• состояние Media Nav, если система установлена на автомобиль, очень часто глюки этой системы могут свидетельствовать о проблемах с проводкой, покупки такой машины стоит избегать;
• износ элементов салона — рулевое колесо остается новым до 100 000 км, также как и ручка КПП, а кнопки начинают стирать краску только после 160 000 км пробега, так что это признаки износа авто;
• состояние передней подвески — ломаются здесь стойки стабилизатора, ШРУСы, шаровые опоры, которые придется менять вместе с рычагами, а также сайлентблоки, нужно все проверить заранее.

Вы можете судить о реальном пробеге машины, исходя даже из диагностики ходовой. К примеру, до 50 000 км никаких поломок быть практически не может. Далее выходят из строя наконечники рулевых тяг, после этого дают знать о себе стойки стабилизаторов. К 100 000 км пробега уже подходят к замене шаровые опоры, не раньше. В целом машина отлично разработана и собрана, поэтому привычных для бюджетного класса проблем вы здесь не найдете.

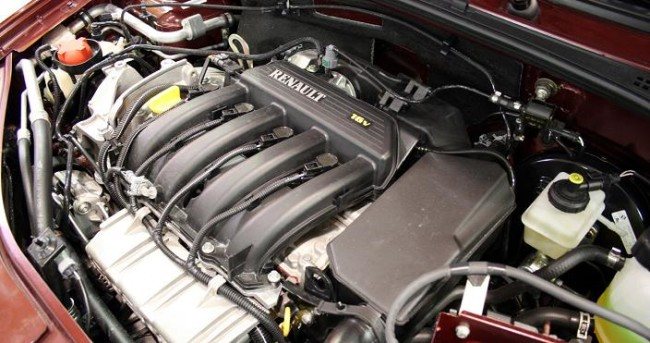

Двигатель К4М

На Рено Логан устанавливают и 16 клапанные движки. С завода выходят авто укомплектованные силовыми агрегатами К4М. Этот тип двигателя является продолжением развития семейства К7. Основным конструктивным отличием является исполнение двигателя по схеме DOHC. Применяется два распредвала, установленных в измененной головке клапанов.

Схема является традиционной, и конструктивное решение позволило избежать использования коромысел в качестве толкателей. Усилие передается напрямую с кулачков распределительного вала на шток клапана. Технические характеристики двигателя позволяют получать 113-115 л.с., но особенностью данного варианта силовой установки является наличие ярко выраженного пикового значения крутящего момента.

На российский вариант исполнения Рено Логан двигатель К4М поставляется с индексом 490. Этот же тип силовой установки монтируется в Лада Ларгус. Чтобы ответить на вопрос гнет ли клапана на этом типе двигателей, необходимо обратиться к конструкции, на базе которой был спроектирован этот движок.

Ресурс силовой установки К4М составляет 400 000 км, как и своего предшественника. Заложенные заводом-производителем показатели подтверждаются и в условиях реальной эксплуатации.

Renault Logan 16V

Дверные ручки, молдинги и бамперы выкрасили в цвет кузова, добавили чуть хрома решетке радиатора, и “Логан” сразу похорошел. В интерьере тоже случились приятные изменения — светлый пластик, терявший всю свою нарядность уже спустя пару месяцев после покупки, сменили столь же твердозвонким, но более практичным темно-серым. На его фоне гораздо выгоднее смотрятся даже ручки дверей вкупе с окантовкой воздуховодов под алюминий. Руль и рычаг коробки передач радуют положенной версии “Престиж” кожей. А еще машине достались зеркала большего размера с электроприводом и в придачу кондиционер. Но главное — здесь, похоже, изрядно потрудились над шумоизоляцией: работы вышеупомянутого мотора, по крайней мере на холостых оборотах, практически не слышно, да и аэродинамические шумы не так сильно досаждают и на скоростях за сотню.

Кузов и коррозия

Массивная конструкция.

Современные автомобили под пластиковыми бамперами, как правило, прячут пенопласт и легко деформируемые конструкции (в основном, из пластика). В Логан же бампер лежит на невероятно массивной поперечине. На парковке бояться нечего, в крайнем случае, автомобиль даже можно использовать как таран.

Тормозные трубки и магистрали.

Самое опасное место в старых автомобилях – тормозные трубки. Автопроизводители зачастую не предусматривают замену магистралей частями — только целиком. Поэтому эта работа очень сложная и ответственная, и многие механики не могут с ней справиться или просто не хотят. Логану 11 лет и 436 613 км, а тормозные трубки как новые.

Интерьер

Интерьер «французско-турецкого» Renault Symbol 3 почти полностью повторяет внутреннюю часть «Логана». Салон получился 2-хцветным – серая верхняя часть, а то, что ниже стекол – бежевого цвета. Перед водителем предстает рулевое колесо со многими функциями. Панель приборов получила красивое обрамление, имеющее плавные линии, что выглядит достаточно шикарно.

Приборный щиток помимо тахометра оснащен контрольными индикаторами и бортовым компьютером. Всего на приборной панели расположены 3 круглые циферблата. Самый крайний левый циферблат отвечает за количество оборотов силового агрегата. Центральный, самый большой, выделили для спидометра.

Правее него в круглом обрамлении установлен прямоугольный небольшой экран, показывающий всю необходимую информацию бортового компьютера. Рулевое колесо имеет хромированное обрамление и регулировку, как и кресло водителя. Есть подлокотник, который можно убирать или опускать, в зависимости от необходимости. Такое преимущество есть только у водителя, что немного огорчает.

Центральная консоль обладает новейшей мультимедийной системой с 7-дюймовым сенсорным дисплеем и навигационной системой. Выше этого дисплея расположены симпатичные дефлекторы вентиляционной системы. А непосредственно под ним экран мультимедийной системы Рено Симбол 2019 размещен блок управления климатической системы, имеющий довольно нестандартный вид.

Ниже блока «климата» нашлось место для двух подстаканников, которые стоят возле рукоятки переключения коробки передач. Рядом можно заметить еще прикуриватель. Интересно, что для сидящих сзади пассажиров также есть подстаканник, правда один, и прикуриватель. Бардачок хоть и не самый большой, но вместительный и получил подсветку.

Второй ряд сидение может разместить троих взрослых пассажиров, но опять-таки, удобно будут сидеть только 2 человека. Предусматриваются подголовники. Свободного места над головой хватает, а вот в коленях, иногда может не хватать, особенно, если полностью отодвинуть передние сидения. Сам диван получился плоским и лишенным каких-либо дополнительных удобств.

Багажное отделение у третьего поколения Renault Symbol повторяет таковой у Рено Логан последнего семейства – 510 литров полезного пространства. Более дорогие комплектации получили возможность складывать задние спинки дивана в определенных пропорциях, что позволяет лучше использовать багажник. Однако ровной площадки тут ожидать не стоит. Фальшпол оснащен полноразмерным запасным колесом.

Надежность, слабые места, ремонтопригодность

Полное представление о двигателе даст рассмотрение важных дополнительных факторов.

Надежность

Существенно увеличивают ресурс работы ДВС своевременная замена масла и использование высокооктанового бензина. По регламенту масло меняется через 15 тыс. км пробега. Опытные автомобилисты и механики автосервисов советуют эту цифру снизить до 8-10 тысяч. Марка масла должна быть рекомендованной производителем.

О бензине. Конечно, АИ-92 дешевле АИ-95. Но, вероятно, не каждый автолюбитель знает, что низкооктановый бензин вызывает детонацию. Поэтому, немного сэкономив на топливе можно взамен получить дорогостоящий ремонт.

Важную роль играет своевременная замена расходников. Так, воздушный фильтр рекомендуется менять через 15 тыс. км пробега. Желательно ресурс до замены сократить до 10-12 тыс. км. Аналогичная ситуация с топливными фильтрами. Учитывая качество наших ГСМ их менять нужно через 70-80 тыс. км, а не через 120, как рекомендует производитель.

Срок службы свечей зажигания тоже подлежит сокращению, так как качество топлива здесь играет первостепенную роль.

Соблюдая эти простые рекомендации надежность работы двигателя будет повышена до максимума.

Слабые места

За все время эксплуатации ДВС в нем отмечается только четыре слабых места. При более тщательном анализе видно, что в основном неисправности возникают по вине автовладельца. Рассмотрим подробно.

Первое. При обрыве ремня привода ГРМ происходит загиб клапанов. В этом случае дорогостоящий ремонт двигателя неизбежен. Ресурс службы ремня действительно не отличается большим сроком (60 тыс. км). Для исключения последствий обрыва необходимо производить замену немного раньше, примерно через 50-55 тыс. км пробега автомобиля. При этом не забывать, что вместе с ремнем меняется натяжной ролик.

Второе. Многие автолюбители отмечают неустойчивые, плавающие обороты холостого хода мотора. Многократные исследования этого явления показали, что вся проблема заключается в загрязнении дроссельной заслонки или топливных форсунок. Реже – в засорении регулятора холостого хода. В большинстве случаев виной всему этому является низкое качество топлива и не своевременное обслуживание двигателя. Восстановить обороты х/х позволяет прочистка топливной аппаратуры с использованием автохимии.

Третье. Периодическое возникновение подтекания масла через сальник коленвала, уплотнений клапанной крышки и маслоотделителя. Явление не приятное, но легко устраняется подтягиванием крепежных элементов или заменой прокладок, сальника.

Четвертое. Образование трещин в катушке зажигания. Надо отметить, что эта ситуация возникала на ДВС первых годов выпуска. Причина заключалась в неправильном выборе места установки катушки. С 2004 года производитель устранил проблему в корпусе и изменил место расположения.

Ремонтопригодность

Все восьмиклапанные атмосферники семейства «К» обладают высокой ремонтопригодностью. Не являются исключением K7J и его модификации. Чугунный блок позволяет растачивать цилиндры под любой ремонтный размер. Поиск нужных запчастей не вызывает затруднений. Многие узлы и детали взаимозаменяемы с аналогичными других моделей двигателей серии «К».

Но в этом вопросе нужно проявлять крайнюю осторожность. Например, агрегаты K7J и K7M значительно отличаются друг от друга

Не только техническими характеристиками, но и механической частью. Основное отличие заключается в разном рабочем объеме (1,6 литра у K7M и 1,4 литра у K7J). Разница достигнута за счет не одинакового хода поршня в ДВС (80,5 мм и 70 мм соответственно). Отсюда видно, что блоки цилиндров при одинаковом диаметре поршней будут значительно отличаться габаритными размерами.

Характеристики

Производство — Valladolid motores/АвтоВАЗ Годы выпуска – (1999 – наше время) Материал блока цилиндров – чугун Система питания – инжектор Тип – рядный Количество цилиндров – 4 Клапанов на цилиндр – 4 Ход поршня – 80,5 мм Диаметр цилиндра – 79,5 мм Степень сжатия – 9,5Объем мотора – 1598 см. куб.Мощность – 102-115 л.с. /5750 об.мин Крутящий момент – 145-147Нм/3750 об.мин Топливо – 92 Экологические нормы – Евро 4 Расход топлива — город 11,8 л. | трасса 6,7 л. | смешанн. 8,4 л/100 км Расход масла – до 0,5 л/1000 кмМасло в двигатель к4м Логан 16 клапанов: 5W-405W-30

Моторесурс К4М: 1. По данным завода – нет данных 2. На практике – 400+ тыс. км

ТЮНИНГ Потенциал – неизвестноБез потери ресурса – +\- 120 л.с.

Двигатель устанавливался на:Renault Logan Renault SanderoRenault Kangoo 1 и 2Renault Duster Lada Largus Renault Megane 1, 2, 3 Nissan Almera G11Nissan Terrano Renault Clio 2Renault Laguna 1, 2 Renault ScenicRenault Fluence

Двигатель Рено Логан, характеристики двигателей Renault Logan

Двигатель Рено Логан сегодня определяет не только общую цену бюджетного автомобиля, но и расход топлива, динамику бюджетного седана. Сейчас подробно расскажем о двигателях Logan первого и второго поколения автомобиля

Особе внимание обратим на двигатели для российского рынка, а так же немного поговорим и о версиях силовых агрегатов, которые предлагаются на других рынках

Итак, первое поколение Renault Logan появилось в нашей стране в 2005 году с двумя бензиновыми двигателями имеющими 8-клапанный механизм газораспределения и ремень в приводе ГРМ. Это двигатели 1.4 MPi и 1.6 MPi. Сами двигатели являлись ближайшими родственниками, поскольку конструктивно были схожи, разница была лишь в рабочем объеме. Увеличение объема двигателя 1.6 добились за счет нового коленвала и более высокого блока цилиндров. То есть по сути увеличился только ход поршня с 70 до 80.5 мм. Оба агрегата бензиновые, четырехтактные, четырехцилиндровые, рядные, восьмиклапанные, с верхним расположением распределительного вала.

Система питания, это распределенный впрыск топлива (нормы токсичности Евро-2). Мощность мотора объемом 1.4 литра составляла 75 л.с., двигатель 1.6 при Евро-2 выдавал до 87 л.с. Однако при увеличении экологического стандарта до Евро-4 мощность снизилась до 82-83 лошадиных сил. Двигатель 1.4 MPi имел заводской индекс K7J более мощная модель двигателя Логана 1.6 литра получила индекс K7M.

Конструктивно оба двигателя имели чугунный блок, алюминиевую головку блока цилиндров, один распредвал, ремень в приводе ГРМ. Что касается клапанного механизма, то гидрокомпенсаторов, для автоматической регулировки теплового зазора не было, то есть зазор клапанов необходимо было регулировать периодически в ручную. Еще один важный момент, в случае обрыва ремня ГРМ на этих моторах очень часто гнутся клапана. Далее более подробные характеристики двигателей первых Renault Logan –

• Рабочий объем – 1598 см3
• Количество цилиндров – 4
• Количество клапанов – 8
• Диаметр цилиндра – 79,5 мм
• Ход поршня – 80,5 мм
• Мощность л.с./кВт – 87/64 при 5500 оборотах в минуту
• Крутящий момент – 128 Нм при 3000 оборотах в минуту
• Максимальная скорость – 175 километров в час
• Разгон до первой сотни – 11.5 секунд
• Расход топлива по городу – 10 литров
• Расход топлива в смешанном цикле – 7,2 литра
• Расход топлива по трассе – 5,7 литра

Позже Рено Логан получил более мощный бензиновый мотор с 16-клапанами рабочим объемом 1.6 литра. По сути этот же двигатель 1.6 K7M, но с другой головкой блока цилиндров. Теперь в приводе ГРМ появилось два распредвала, а мощность возросла до 102 л.с. Новый мотор Renault Logan получил индекс К4М. Новая головка блока цилиндров DOHC получила гидрокомпенсаторы, теперь регулировать клапана в ручную, не нужно. При обрыве ремня ГРМ на двигателе 1.6 16V клапана гнет, учтите это, если не хотите попасть на капитальные ремонт ГБЦ. Далее более подробные характеристики этого двигателя Логана –

• Рабочий объем – 1598 см3
• Количество цилиндров – 4
• Количество клапанов – 16
• Диаметр цилиндра – 79,5 мм
• Ход поршня – 80,5 мм
• Мощность л.с./кВт – 102/75 при 5700 оборотах в минуту
• Крутящий момент – 145 Нм при 3750 оборотах в минуту
• Максимальная скорость – 180 километров в час
• Разгон до первой сотни – 10.5 секунд
• Расход топлива по городу – 9,4 литра
• Расход топлива в смешанном цикле – 7,1 литра
• Расход топлива по трассе – 5,8 литра

Второе поколение Renault Logan кроме 8-ми и 16-клапанных моторов объемом 1.6 литра получило совершенно новый 16-клапанный двигатель рабочим объемом всего 1.2 литра (модель двигателя D4F). Его в частности уже устанавливают на Сандеро. Собственно сам двигатель “вырос” из древнего 8-клапанника (модель двигателя D7F) того же объема, выдававшего смешные 59 л.с., Появление нового головки блока цилиндров с 16-клапанми увеличило мощность до 75 л.с. По сути, это замена ушедшему на покой 8-клапанному мотору объемом 1.4 литра, который ставили на первые Logan. Интересна конструкция 16-клапанного механизма. Особенностью которой является всего один распредвал, который с помощью коромысел управляется со всеми 16-ю клапанами. В приводе ГРМ опять же ремень. Характеристики нового для Logan/Sandero мотора далее –

Какой «Логан» лучше купить

«Рено Логан» — это дешевый автомобиль для практичных людей со скромным достатком. В него не влюбляются как в легендарные авто, не выбирают сердцем, а используют как «рабочую лошадку». В нем удобно перевозить грузы, рассаду, только что выкопанную картошку. С «Логаном» можно не задумываться о разбитых дорогах как о черте русского характера.

Выбирая между поколениями, придирчиво рассматривайте историю машины, юридические вопросы и техническое состояние. С микроскопом рассматривайте повреждения кузова, так как «Логаны» часто попадают в ДТП.

Сложно сказать, какого года «Рено Логан» лучше купить: разницы между дорестайлом и обновлением почти нет, лишь «косметические» изменения. Но все же рестайлинговые автомобили первого поколения надежнее, лучше собраны и живут дольше.

Если четко убеждены, что предыдущее поколение вас не интересует, присмотритесь ко второму «Логану» со 113 л. с. в максимальной комплектации. Пожалуй, единственное адекватное сочетание цены и качества. Но будьте готовы к дешевым материалам и частым мелким поломкам. Зато при должном использовании автомобиля глобальных почти не будет.

Технические особенности К7М

Впервые двигатель К7М 710 появился на Рено Меган первого поколения в 1995 году. Это 4-цилиндровый рядный агрегат. Впрыск топлива распределён индивидуально на каждую камеру сгорания. Чугунный блок увенчан головкой с восемью клапанами. Гидрокомпенсаторов здесь нет, привод ГРМ ременной, а катушка зажигания одна на все четыре цилиндра.

Кроме автомобилей Рено Меган и Сценик мотор K7M активно ставился на бюджетные модели Дачия. В России он часто встречается на Логан первого и второго поколений, Сандеро и Лада Ларгус.

Конструктивно он абсолютно такой же, но с придушенной мощностью (83 л.с.).

Головка и блок цилиндров

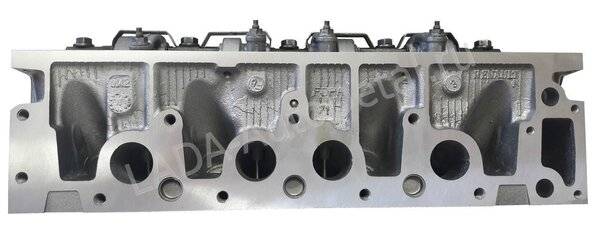

ГБЦ К7М

При отливке используется высококачественный чугун с большой удельной прочностью. Легко поддаётся капитальному ремонту, благодаря тому, что цилиндры не гильзованные, а проточенные прямо в корпусе. В блоке есть технологические отверстия для крепежа деталей и навесного оборудования, несколько фланцев и специальных приливов. Здесь же проходит основная магистраль подачи смазки.

Головка блока алюминиевая с поперечной схемой продувки камер сгорания (клапаны впуска и выпуска находятся на диагонали цилиндра напротив друг друга). На каждом клапане одна пружина, которую фиксируют два сухаря и тарелка. Ось с коромыслами крепится болтовым соединением в верхней части ГБЦ К7М. Зазоры клапанного механизма регулируются болтами с контргайками, установленными в плечи коромысел и опирающимися на торцевую часть клапанных стержней.

Распредвал двигателя K7M опирается на впрессованные в тело головки подшипники, а упорный фланец фиксирует его относительно оси. Уплотнительная прокладка между блоком и головкой вырезана из тонкой металлической пластины.

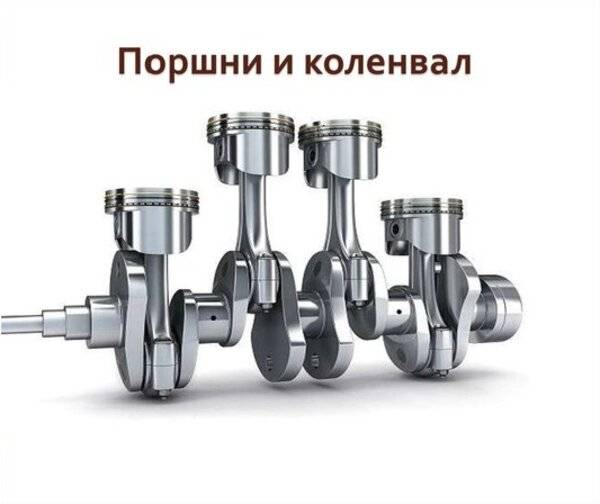

Коленвал и поршни

Вкладыши К7М выполнены из тонкостенной стали с антифрикционным напылением. Постель, в которой расположен средний коренной подшипник, имеет проточки. В них установлены два упорных полукольца, ограничивающих перемещение коленвала относительно оси.

На их боковой окружности три канавки для компрессионных и маслосъёмного колец. Пальцы вставлены в поршневые бобышки с зазором и плотно запрессованы в верхнюю часть шатунов. Соединение каждого шатуна с коленвалом имеет конструкцию аналогичную коренной (через тонкие вкладыши). Шатуны выкованы из стали, их стержни имеют двутавровое сечение.
