Замена коробки передач на рено логан 2
Снятие коробки передач необходимо для ее ремонта или замены деталей сцепления. Выполнение данной операции достаточно трудоемко и требует наличия определенных навыков и оборудования, поэтому если нет уверенности в собственных силах, лучше доверить выполнение работы специализированной станции технического обслуживания.
Для выполнения работы потребуются смотровая канава или эстакада, приспособление для вывешивания силового агрегата.
Снятие1. Подготавливаем автомобиль к выполнению работы.2. Снимаем аккумуляторную батарею.3. Ослабляем затяжку гаек ступиц передних колес (см. тут).4. Вывешиваем переднюю часть автомобиля и снимаем передние колеса (см. тут).5. Сливаем масло из коробки передач (см. тут).6. Снимаем левый и правый грязезащитные щитки моторного отсека (см. тут).7. Подвешиваем силовой агрегат на специальном приспособлении и разгружаем левую опору.8. Снимаем стартер (см. тут), устанавливаем на место опорный кронштейн впускного трубопровода и наживляем гайки его крепления.9. Ключом на 18 мм отворачиваем правый болт крепления рулевого механизма.
10. Тем же ключом отворачиваем левый болт крепления.
11. Подвязываем рулевой механизм к опорному кронштейну впускного трубопровода.12. Отсоединяем пальцы шаровых опор рычагов от поворотных кулаков (см. тут).13. Снимаем стойки стабилизатора поперечной устойчивости передней подвески (см. тут).14. Снимаем растяжки (см. тут).15. Снимаем заднюю опору силового агрегата (см. тут).16. Ключом на 10 мм отворачиваем болт крепления кронштейна трубок гидроусилителя рулевого управления к подрамнику.
17. Торцовым ключом на 18 мм ослабляем затяжку двух болтов переднего крепления подрамника.
18. Тем же ключом ослабляем затяжку двух болтов заднего крепления подрамника.
19. Снимаем подушку подвески системы выпуска отработавших газов и отворачиваем гайки крепления приемной трубы к выпускному коллектору (см. тут).20. Отворачиваем болты крепления и снимаем подрамник.21. Подсоединяем приемную трубу к выпускному коллектору и наживляем гайки ее крепления.22. Снимаем приводы передних колес (см. тут).23. Чтобы в коробку передач не попала грязь, закрываем отверстие левого привода листком картона
24. Отсоединяем трос от вилки выключения сцепления и от коробки передач (см. тут).25. Ослабляем затяжку хомута крепления (см. тут) и отсоединяем от механизма переключения передач тягу привода.26. Отсоединяем колодку жгута проводов от вентилятора радиатора (см. тут), раскрываем держатель и выводим из него жгут проводов.
27. Ключом на 13 мм отворачиваем два болта крепления наконечников проводов и отсоединяем провода от коробки передач.
28. Выводим жгут проводов из держателя на кронштейне коробки передач.
29. Разъединяем колодку жгута проводов датчика концентрации кислорода и отсоединяем колодку от кронштейна.
30. Выводим провод из держателя на коробке передач.
31. Отсоединяем колодку жгута проводов от выключателя фонарей заднего хода (с. 294. «Выключатель фонарей света заднего хода — проверка и замена») и отсоединяем держатель жгута проводов от коробки передач.
32. Отводим жгут проводов в сторону.33. Отсоединяем колодки проводов от датчика скорости…
…и от датчика положения коленчатого вала (см. тут).34. Ключом на 13 мм отворачиваем четыре болта нижнего крепления коробки передач.
35. Тем же ключом отворачиваем гайку переднего крепления коробки передач..
…болт крепления, расположенный над вилкой выключения сцепления…
…болт верхнего крепления…
…и гайку заднего крепления.
36. Снимаем левую опору силового агрегата (см. тут).37. Немного опускаем силовой агрегат вниз, отводим коробку передач от двигателя под левый лонжерон и аккуратно опускаем коробку передач на пол.
Установка1. Наносим пластичную смазку на шлицы первичного вала коробки передач.2. Устанавливаем коробку передач в обратной последовательности.3. Болты и гайки крепления затягиваем предлисанными моментами (см. ниже).
| Наименование деталей | Момент затяжки, Нм |
| Болт крепления коробки передач к блоку цилиндров | 44 |
| Болт крепления левой опоры силового агрегата | 35 |
| Гайка крепления левой опоры силового агрегата | 50 |
| Пробка маслосливного отверстия | 25 |
| Болт крепления защитного чехла левого привода | 25 |
| Гайка крепления основания рычага переключения передач | 15 |
Снятие рычага переключения передач
Снятие рычага переключения передач Renault Logan, Sandero
Рычаг снимаем для замены в сборе при выходе из строя шаровой опоры механизма управления.
Работу выполняем на смотровой канаве или эстакаде.
Снизу автомобиля отсоединяем от рычага тягу управления (см. «Замена втулок рычага переключения передач»).
В салоне автомобиля…
…отделяем чехол от облицовки туннеля.
Бокорезами перекусываем пластмассовый хомут.
Снимаем с рычага декоративный чехол.

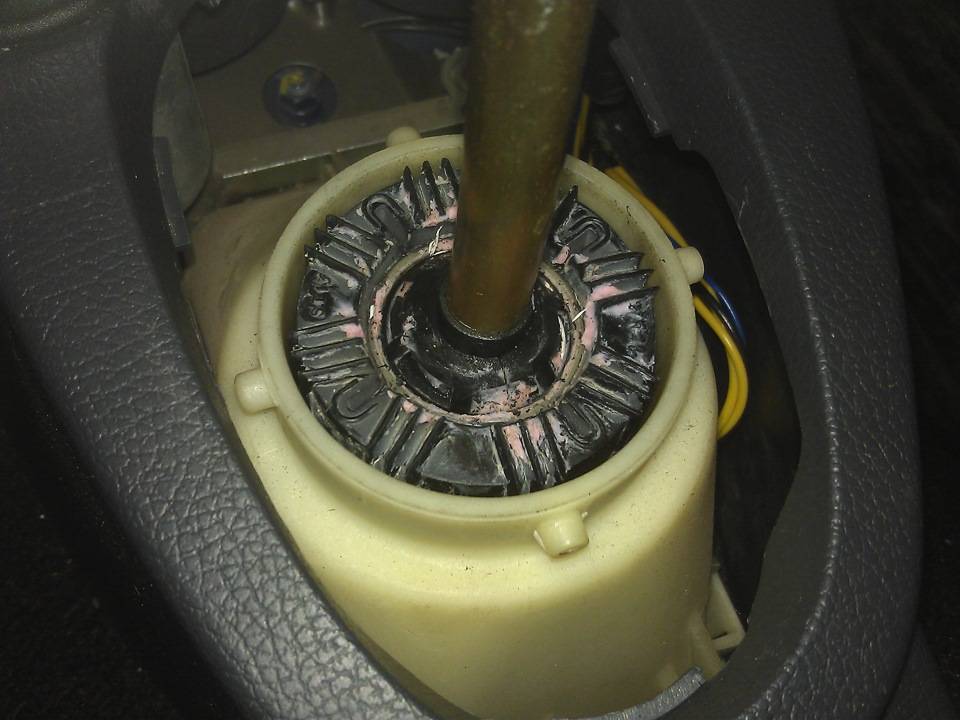

Повернув фиксатор шаровой опоры рычага, снимаем фиксатор (для наглядности показано на снятом механизме управления)…
…и вынимаем рычаг переключения передач в сборе из корпуса механизма управления. Устанавливаем рычаг переключения передач в обратной последовательности.
Видео по теме “Снятие рычага переключения передач Рено Логан, Сандеро”
Как снять ручку МКПП на Логане/Сандеро/Мегане

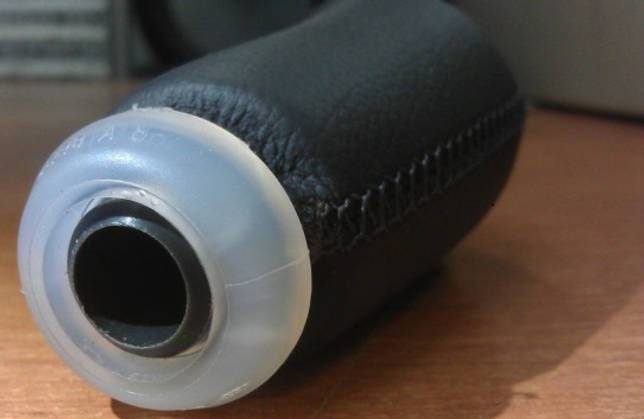

Старая ручка, вид снизу В эти пазы вставил новую ручку, село очень крепко и с натягом, идеально! Просунул новую стяжку в кожух, надел кожух на ручку, затянул, кожух защелкнул и вот что получилось: Старая и новая Проехав с ней км, мое мнение! Ручка офигенная Очень удобно и хорошо лежит в руке она немного больше стандартнойстала чуть повыше и никакого дискомфорта в переключении передач не приносить, тока как заменить ручку кпп на рено логан Вписалась в интерьер и как будто родная.
Новая рукоятка Артикул рукоятки 82 00 2. Длинная отвертка с плоским шлитцем 3. Метчикодержатель вороток 4.
Ножовка по металлу 6. Напильник с мелкой насечкой По времени процедура замены рукоятки займет у вас около получаса.
Снимаем старую рукоятку КПП Рукоятку можно резким движением просто сдернуть. Каждый из нюансов требует отдельного рассмотрения: Регулировки кулисы влияет на ошибки в процессе выбора скоростей.
Наиболее распространенные случаи, когда плохо включается третья или пятая передача. Для проведения ремонта находите в основании устройства специальный хомут, предназначенный для стягивания устройства и проведения настроечных работ.
С его помощью и производите регулировку. Помните, что эти работы требуют предельного внимания и точности.
Замена и регулировка кулисы на Рено Логан
Достаточно незначительного смещения на пол миллиметра, чтобы полностью сбить регулировку узла. Делайте регулировку до момента, пока все скорости не будут мягко включаться и фиксироваться.
Если проделанные мероприятия не дали результатов, продолжайте ремонт
Обратите внимание на механизм кулисы
Ее главное предназначение — фиксация кулисного шарнира. При наличии люфта в этом устройстве производите замену ремонт неисправных элементов с помощью деталей из ремкомплекта.

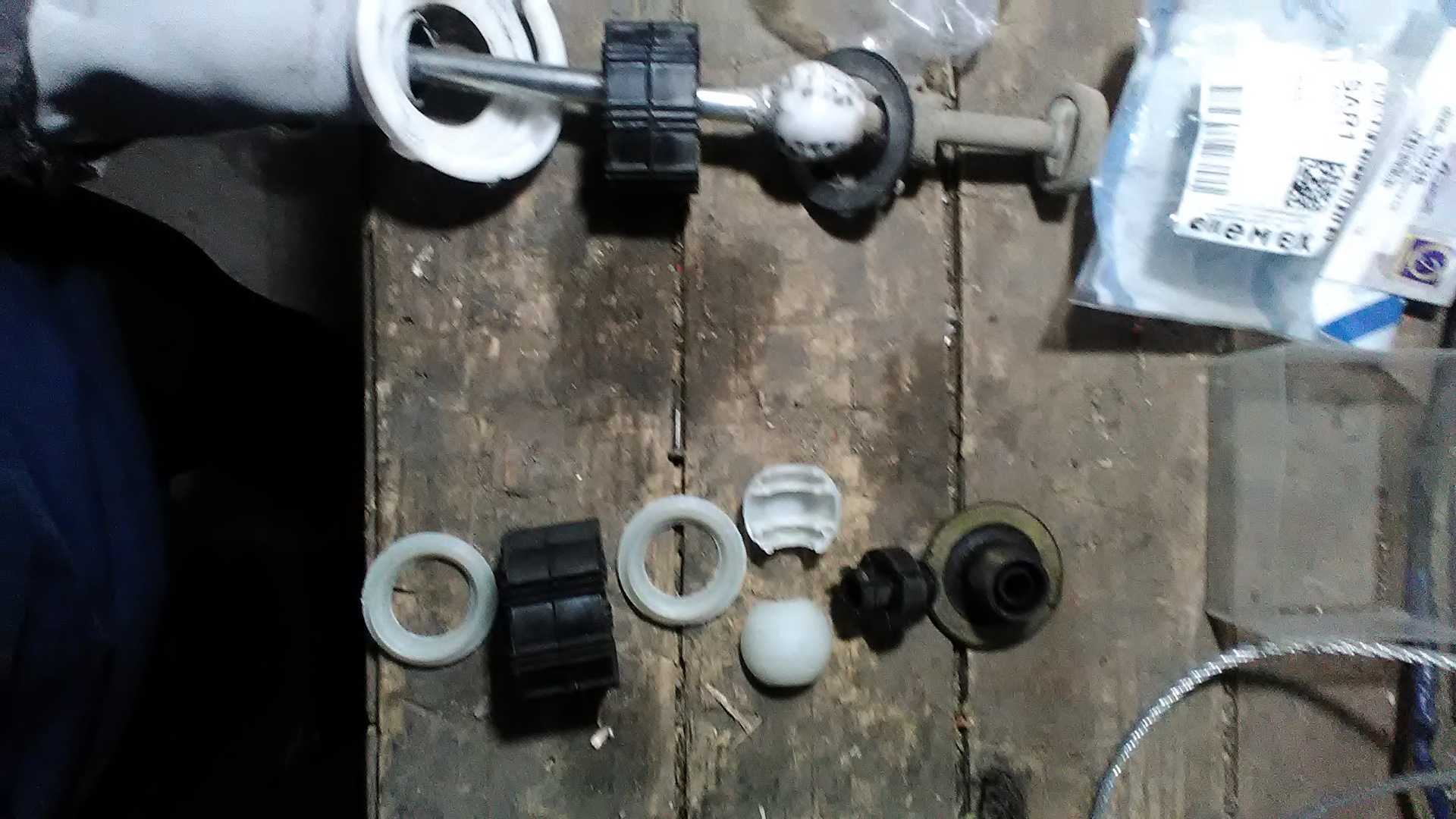

Вам потребуются: Втулка для кулисы коробки передач. При попадании мусора грязи или пыли в устройство его износ — дело времени. При этом втулку придется поменять.
Здесь ничего страшного нет — цена этих запчастей для Рено минимальна. Вам потребуется втулка номер —а также кольцо, выполняющее функцию стопора в ремкомплект входит под артикулом —
Подготовка (пространство под капотом)
Для начала нужно отключить минусовую клемму АКБ (ключ «на 10»). Также снимают трос сцепления: грузик подтягивают вперёд, вынимают его из прорези вилки, а резиновую муфту затем выводят из прорези в кронштейне.
Трос сцепления и жгут проводов
На картере КПП закреплён держатель моторного жгута. Надо разжать крепление и отвести жгут в сторону.
Пройдёмся по разъёмам:
- На двигателе отключают датчик ВМТ. Для этого откручивают два винта крепления ( фото 1 и 2 ).
На коробке отключают клеммник выключателя заднего хода.
Датчик скорости тоже нужно отключить ( фото 4 ).
Датчик концентрации кислорода отключают. Его колодку снимают с держателя на КПП.
Ниже показано, что нужно сделать.
Датчики: ВМТ (1-2), задний ход (3), скорость (4), лямбда (5-6)
Также надо ослабить крепление шланга сапуна. Сам шланг отводят от коробки, а ещё от неё откручивают два провода «массы» (фото ниже).
Сапун и шнуры заземления
Два медных винта желательно будет не терять.
Осталось найти тягу рычага КПП, чтобы ослабить крепление на хомуте и вынуть стержень из трубки (см. фото).
Разъединяем трубку и стержень
Предварительно возле хомута делают пометку краской. При монтаже стержень устанавливается по метке.
Важные моменты
Важные моменты
Работа со сцеплением на Логане требует специальных знаний! Часто автолюбители совершают грубые ошибки, после которых приходится проводить уже более обширный ремонт по высокой цене, с заменой других узлов и элементов. Кроме того, визуально не всегда удаётся определить состояние механизмов.
Популярные марки:
Renault Logan
Прежде чем приступить к работе, обязательно нанесите тугоплавкую смазку на пазы диска. Используйте профессиональную оправку, с помощью которой легко устанавливать ведомый диск в корзине. Правильным считают такое положение, когда выступ оказывается на стороне демпферов. Ведущий диск после этого ставится на штифты, потом заворачивается крепёжными болтами. Последние закручиваются равномерно.
Менять сцепление со следами масла нет смысла
Дилетанты совершают ошибку, не обращают на это внимание. Поэтому через некоторое время они вынуждены снова разбирать КПП. А надо было изначально найти источник загрязнения и устранить его
Масло попадает на сцепление из двух агрегатов: мотора и коробки передач. В первом случае нужно поменять задний сальник — он расположен за маховиком. Во втором случае проблема кроется в переднем сальнике КПП
А надо было изначально найти источник загрязнения и устранить его. Масло попадает на сцепление из двух агрегатов: мотора и коробки передач. В первом случае нужно поменять задний сальник — он расположен за маховиком. Во втором случае проблема кроется в переднем сальнике КПП.
Ещё одна распространённая ошибка, которую совершают автолюбители при самостоятельной замене — не проводят дополнительные проверки
Важно проконтролировать все точки крепления двигателя и коробки. Если они ослаблены, сцепление не стоит трогать — ведь при разрушении резиновых втулок ощущается та же тряска с места. Этот признак ошибочно принимают за рывки муфты
Этот признак ошибочно принимают за рывки муфты.
Меняем рукоятку КПП на Рено Логан/Сандеро/Меган
1. Новая рукоятка (Артикул рукоятки 82 00 379 945) 2. Длинная отвертка с плоским шлитцем 3. Метчикодержатель (вороток) 4. Втулка направляющая подголовника (для машины ВАЗ_2110) 5. Ножовка по металлу 6. Напильник с мелкой насечкой
По времени процедура замены рукоятки займет у вас около получаса.
Снимаем старую рукоятку КПП
Рукоятку можно резким движением просто сдернуть. Но будьте аккуратны, после рывка как только рукоятка будет снята, ваша рука устремится вверх и есть вероятность свернуть/сломать зеркало заднего вида ?
Поэтому в данном случае удобнее всего проводить съем рукоятки при помощи метчикодержателя и отвертки с плоским шлитцем.
В первую очередь, демонтируйте кожух КПП и установите метчикодержатель под ручку. Потом при помощи длинной отвертки, просунув её между рукояткой и старой рукояткой КПП, потихоньку снимите (поднимающим движением) рукоятку с рычага КПП.
Устанавливаем новую рукоятку
Примите во внимание, если ваш автомобиль рестайлиноговой версии (фаза 2), то купленная рукоятка наденется без проблем и сядет “как родная” и в дополнительных процедурах нет никакой необходимости. А обладателям первой фазы придётся “допилить” место установки непосредственно в самой рукоятке
Поскольку ширина посадочного места ручки больше, чем место на рычаге КПП. Хотя и некоторые автолюбители устанавливают такую рукоятку и на изоленту, и на термосуадочную плёнку- такой конкретный колхоз нас не интересует. Мы пойдём немного другим путём. А именно, мы приобретём запчасть от ВАЗ_2110. А именно направляющую втулку подголовника. Данная запчасть достаточно дешёвая и обойдется она вам не дороже 50 рублей
А обладателям первой фазы придётся “допилить” место установки непосредственно в самой рукоятке. Поскольку ширина посадочного места ручки больше, чем место на рычаге КПП. Хотя и некоторые автолюбители устанавливают такую рукоятку и на изоленту, и на термосуадочную плёнку- такой конкретный колхоз нас не интересует. Мы пойдём немного другим путём. А именно, мы приобретём запчасть от ВАЗ_2110. А именно направляющую втулку подголовника. Данная запчасть достаточно дешёвая и обойдется она вам не дороже 50 рублей.
У данной втулки необходимо отпилить ножовкой по металу часть так, как показано на рисунке, а оставшиеся заусенцы отшлифовать напильником с мелкой насечкой.Полученную запчасть вставляем в посадочное место рукоятки и производим установку на рычаг МКПП
Рукоятка должна сидеть плотно на рычаге и не проворачиваться.
Обратите внимание, что данную рукоятку также можно установить и на автомобиль Рено Меган 2
Устройство механической коробки передач Рено Логан
Тонкости регулировки и ремонта
МКПП Renault Logan
Замена наружной ручки задней двери на Рено Логан
Заменим наружную ручку на левой задней двери автомобиля Рено Логан первого поколения.
Необходимые инструменты
Подготовительные работы
Замена наружной ручки задней двери на автомобиле Рено Логан
На примере задней левой двери автомобиля Рено Логан первого поколения.
(если автомобиль оборудован механическими стеклоподъемниками)
Отсоединяем ручку стеклоподъемника двери с силой потянув ее вдоль оси на себя
Используем ключ TORX T20.
Ключом TORX T20 отворачиваем саморез крепления обивки задней двери
Для этого ключом TORX T30 отворачиваем винт ее крепления.
Ключом TORX T30 отворачиваем винт крепления внутренней ручки задней двери
После чего снимаем ее, выводя тягу из отверстия.
Снимаем внутреннюю ручку задней двери выводя изгиб тяги из отверстия в ней
Для этого нужно отщелкнуть девять пистонов. При помощи ножа отсоединяем пару пистонов в нижней части обивки. Под нож можно подложить кусочек картона, чтобы не повредить краску на двери.
При помощи ножа и кусочка картона отсоединяем пистоны крепления обивки задней двери Рено Логан
После чего руками резко выдираем остальные двигаясь снизу вверх. И снимаем обивку подняв ее вверх и выведя кнопку блокировки из отверстия.
Отсоединенная обивка задней двери автомобиля Рено Логан
Направляющую нужно снять для облегчения доступа к ручке. При помощи ключа TORX T30 отворачиваем два винта ее крепления и выводим через технологическое отверстие в двери.
Отсоединяем направляющую стекла задней двери
Пальцем нажимаем на пластмассовый фиксатор крепления тяги ручки к дверному замку, немного поворачиваем его вокруг оси и отсоединяем тягу от замка выведя ее согнутый наконечник из отверстия.
Сжимаем фиксатор крепления ручки и отделяем ручку от двери. Чтобы достать ее из отверстия поднимаем подвижную часть ручки вверх и снимаем на себя.
Снимаем ручку задней двери отсоединив ее тягу с фиксатором и отвернув две гайки крепления
Совершаем все манипуляции в обратном порядке.
При установке обивки задней двери необходимо точно совместить ее пистоны и отверстия под них в двери. После чего ударом кулака в зоне расположения каждого из них загнать их в эти отверстия. Места расположения пистонов можно пометить мелом на обивке и наносить удары по ним.
Примечания и дополнения
Замена сцепления мазда 5
Замена сцепления сааб 9000
Opel astra j коробка автомат проблемы
Рено дастер пропало сцепление причины
- Замена сцепления ауди а7
Ремонт, замена и регулировка кулисы и ручки кпп рено логан (видео)
Регулировки кулисы влияет на ошибки в процессе выбора скоростей. Наиболее распространенные случаи, когда плохо включается третья или пятая передача. Для проведения ремонта находите в основании устройства специальный хомут, предназначенный для стягивания устройства и проведения настроечных работ. С его помощью и производите регулировку. Помните, что эти работы требуют предельного внимания и точности. Достаточно незначительного смещения на пол миллиметра, чтобы полностью сбить регулировку узла. Делайте регулировку до момента, пока все скорости не будут мягко включаться и фиксироваться.
Если проделанные мероприятия не дали результатов, продолжайте ремонт.
Диагностика
В любом автомобиле кулиса коробки передач служит для запрета самостоятельного переключения автомобилем передач. За данной деталью нужно следить и ухаживать, кроме того, со временем она расшатывается и требует регулировки. Если регулировки давно не было или она выполнена некачественно, тогда водитель будет чувствовать себя не комфортно при управлении машиной.
Как показывает практика те владельцы автомобилей, которые забывают о кулисе и её регулировке, со временем могут погубить всю систему трансмиссии. А это очень недешевый ремонт.
Именно из-за этого следует проводить профилактику, а также уделять кулисе должное внимание. Если автомобиль начал себя как-то не так вести, то необходимо не затягивать с ремонтом.
Чтобы понять, что кулиса требует регулировки или замены, потребуется просто проследить за работой коробки передач.
Как правило, при выходе из строя появляются следующие симптомы:
- Сложности при включении 1 передачи. Как правило, затрудненное включение передачи, водителю приходится практически вбивать рычаг, чтобы включить 1 скорость.
- Возможно, сложное переключение с 1 на 2 скорость.
- Из-за разболтанного рычага включается не 1 скорость, а задняя. Это очень опасно, особенно на светофоре, на старте. Следует срочно ремонтировать кулису, иначе дальше проблема только усугубится.
- Затрудненное включение 5 передачи, при этом остальные скорости могут включаться плавно.
- Есть люфт в ручке переключения. Как правило, при этом кулиса требует только замены и регулировкой не обойтись.
- Появились посторонние звуки, что исходят из-под автомобиля, а точнее из коробки переключения передач. Как правило, звук становится звенящим. Эта проблема является болезнью всего семейства ВАЗ 2110-2112. Как правило, такой звон может появиться после ремонта подвески автомобиля.
- При езде скорость может выскочить. Другими словами, машина, набирая разгон, самостоятельно отключает включенную передачу и переходит на нейтральную скорость. Для дальнейшей езды потребуется держать рычаг на нужной скорости постоянно, дабы он не выскакивал.
- Сильная вибрация, которая приходится на ручку переключения. Это связано с выходом из строя кулисы. Потребуется ее ремонт для решения проблемы.
Если появились вышеописанные симптомы, тогда потребуется приступить к ремонтным работам. Следует заменить полностью кулису или просто отрегулировать ее и переключение передач вновь станет комфортным. Поэтому перед заменой следует ее отрегулировать.
Регулировка работы кулисы
Процедура регулировки позволит сохранить средства, которые возможно могли бы быть потрачены на полную ее замену.
Регулировка производится только в тех случаях когда:
- Была снята и установлена назад коробка переключения передач;
- Ранее был осуществлен ремонт по замене кардана;
- В случае, когда шарниры на кулисе провернулись.
Конечно, регулировку можно проводить и по иным пунктам, что описывались ранее. Не стоит забывать, что даже минимальные зазоры могут нарушить корректную работу всей трансмиссии.
Естественно, перед началом ремонтных работ и регулировкой, потребуется приготовить нужных размеров гаечные ключи. С их помощью будут ослабляться хомуты. Также следует под колеса положить кирпичи, камни или специальные противооткатные устройства.
Когда все готово можно приступать к самому процессу работы. Для этого нужно:
Рекомендуется использовать для ремонта эстакаду или яму, если таковых не имеется тогда использовать надежные домкраты. Далее, следует заехать в гараж.
Когда автомобиль готов к ремонту необходимо для безопасности поставить на ручной тормоз и бросить под колеса кирпичи или специализированные устройства, что не позволят автомобилю скатиться.

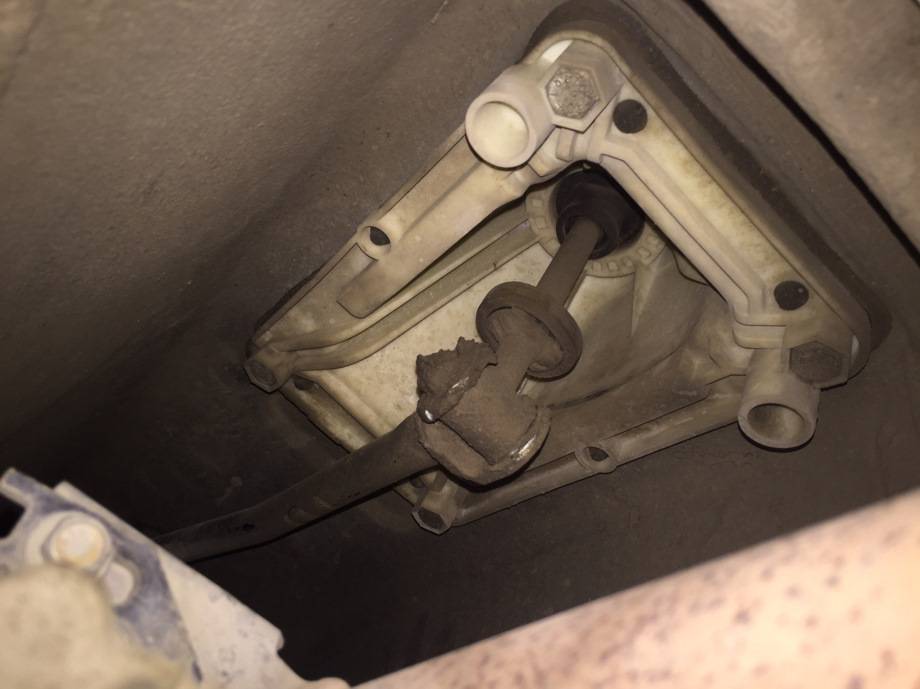

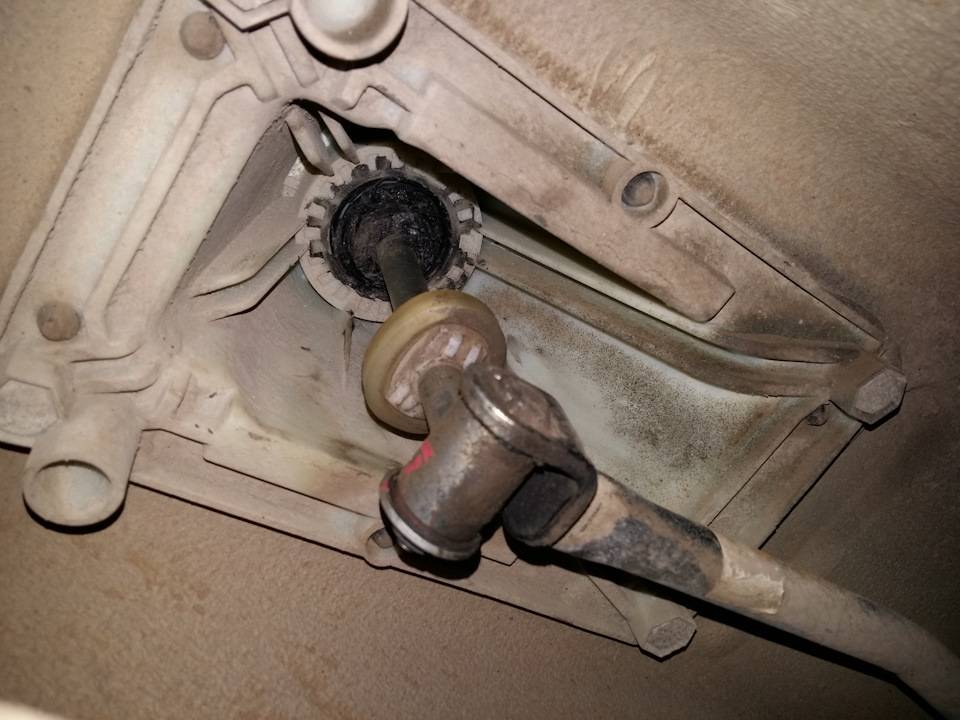

Далее нужно залезть под автомобиль и найти специальный хомут. Он соединяет шарнир и саму кулису. Затем потребуется его ослабить, используя гаечный ключ.
Ослабляем хомут
Дальше нужно вылезти из-под машины и сесть за руль
Теперь включить заднюю передачу, важно только не перепутать с 1 передачей. Поэтому следует посмотреть на положение рычага, он должен быть максимально в левом верхнем углу
Рекомендуется проделывать данную процедуру с кем-либо. Этот человек должен будет держать рычаг в зафиксированном положении.
Далее нужно залезть вновь под машину и зажать хомут, прикладывая большую силу.
Вот и весь процесс регулирования кулисы. Ничего сложного главное соблюдать технику безопасности.
Замена кулисы КПП Рено Логан
2.Снятие, установка и ремонт кулисы рычага управления коробкой передач

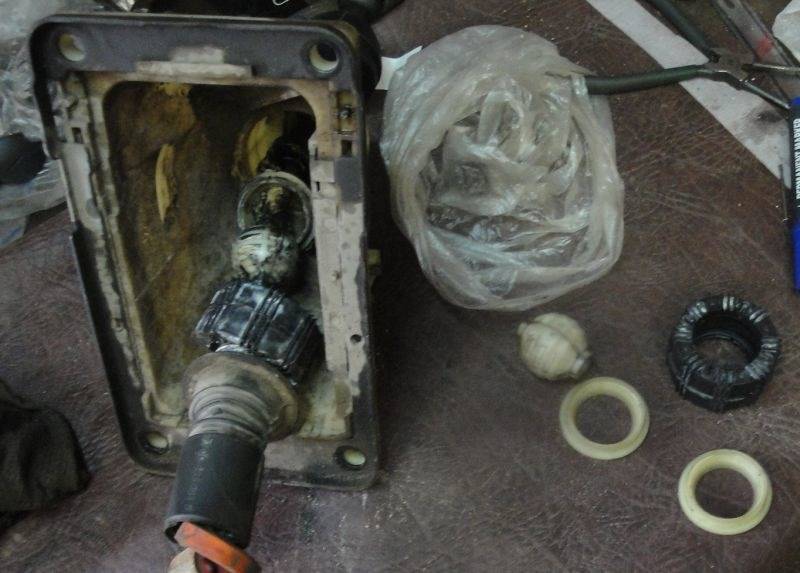

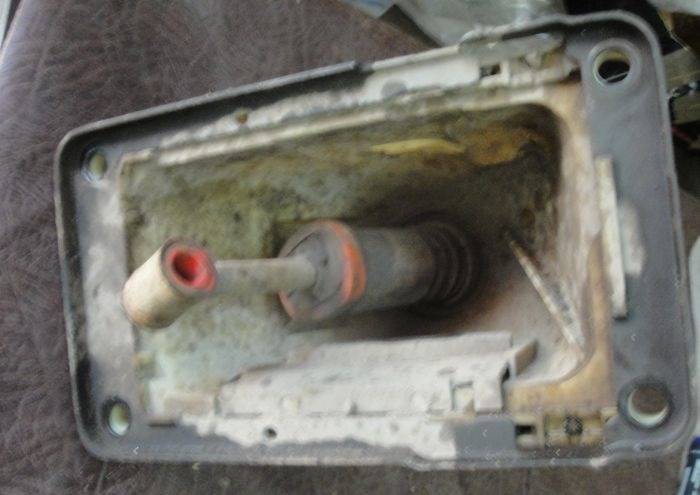

Ремонт кулисы рычага управления коробкой передач заключается в замене рычага управления при появлении вибраций и увеличенного люфта рычага, вызванных износом его шаровой опоры. Рычаг можно заменить, не снимая кулису, из салона автомобиля. Непосредственно кулису снимают с автомобиля в случае ее повреждения.
Для наглядности замена рычага управления коробкой передач показана на снятой кулисе.
Вам потребуются: инструменты, необходимые для снятия системы выпуска отработавших газов, облицовки тоннеля пола, и ключ «на 13».
1. Отсоедините крепления (см. «Замена элементов системы выпуска отработавших газов» ) и отведите в сторону систему выпуска отработавших газов.
Завод-изготовитель рекомендует для снятия кулисы рычага управления коробкой передач снимать частично систему выпуска отработавших газов. Однако систему можно не разбирать и не снимать полностью. Достаточно отсоединить приемную трубу от выпускного коллектора, отсоединить подушки подвески системы в районе нейтрализатора отработавших газов и отвести систему в сторону.
2. Отсоедините от нижнего конца рычага управления коробкой передач тягу привода управления коробкой передач (см. «Замена тяги привода управления коробкой передач» ) и отведите тягу в сторону.
6. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола» ) и установленный под облицовкой шумоизоляционный чехол.
11. Устанавливайте рычаг в кулису и кулису на автомобиль, а также все снятые детали в порядке, обратном снятию.
| « предыдущая страница6.2.5. Замена тяги привода управления коробкой передач | следующая страница »6.2.7. Регулировка привода управления коробкой передач |
Устанавливаем новую рукоятку
Примите во внимание, если ваш автомобиль рестайлиноговой версии (фаза 2), то купленная рукоятка наденется без проблем и сядет “как родная” и в дополнительных процедурах нет никакой необходимости. А обладателям первой фазы придётся “допилить” место установки непосредственно в самой рукоятке
Поскольку ширина посадочного места ручки больше, чем место на рычаге КПП.Хотя и некоторые автолюбители устанавливают такую рукоятку и на изоленту, и на термосуадочную плёнку- такой конкретный колхоз нас не интересует.Мы пойдём немного другим путём. А именно, мы приобретём запчасть от ВАЗ_2110. А именно направляющую втулку подголовника.Данная запчасть достаточно дешёвая и обойдется она вам не дороже 50 рублей
А обладателям первой фазы придётся “допилить” место установки непосредственно в самой рукоятке. Поскольку ширина посадочного места ручки больше, чем место на рычаге КПП.Хотя и некоторые автолюбители устанавливают такую рукоятку и на изоленту, и на термосуадочную плёнку- такой конкретный колхоз нас не интересует.Мы пойдём немного другим путём. А именно, мы приобретём запчасть от ВАЗ_2110. А именно направляющую втулку подголовника.Данная запчасть достаточно дешёвая и обойдется она вам не дороже 50 рублей.
У данной втулки необходимо отпилить ножовкой по металу часть так, как показано на рисунке, а оставшиеся заусенцы отшлифовать напильником с мелкой насечкой.
Полученную запчасть вставляем в посадочное место рукоятки и производим установку на рычаг МКПП
Рукоятка должна сидеть плотно на рычаге и не проворачиваться.
Обратите внимание, что данную рукоятку также можно установить и на автомобиль Рено Меган 2
Распечатать
Это интересно: Замена задней опоры силового агрегата Renault Logan 2004-2009 Бензин
Как снять ручку мкпп на логане/сандеро/мегане
Сборка МКПП на Рено Логан JH3,JH1 & | Ремонт Рено (Renault) своими руками
Тонкости регулировки и ремонта
Одной из главных причин появления проблем с коробкой переключения передач является (помимо ручки) неисправность самой кулисы КПП Рено. В этом случае возможно несколько причин появления проблемы — нарушение регулировки или износ узла в случае продолжительной и активной эксплуатации. Каждый из нюансов требует отдельного рассмотрения:
Регулировки кулисы влияет на ошибки в процессе выбора скоростей. Наиболее распространенные случаи, когда плохо включается третья или пятая передача. Для проведения ремонта находите в основании устройства специальный хомут, предназначенный для стягивания устройства и проведения настроечных работ. С его помощью и производите регулировку. Помните, что эти работы требуют предельного внимания и точности. Достаточно незначительного смещения на пол миллиметра, чтобы полностью сбить регулировку узла. Делайте регулировку до момента, пока все скорости не будут мягко включаться и фиксироваться.
Если проделанные мероприятия не дали результатов, продолжайте ремонт.
Обратите внимание на механизм кулисы. Самое «слабое звено» узла — втулка, выполненная с применением специальных полимеров. Ее главное предназначение — фиксация кулисного шарнира
При наличии люфта в этом устройстве производите замену (ремонт) неисправных элементов с помощью деталей из ремкомплекта. Вам потребуются:
Ее главное предназначение — фиксация кулисного шарнира. При наличии люфта в этом устройстве производите замену (ремонт) неисправных элементов с помощью деталей из ремкомплекта. Вам потребуются:
- Втулка для кулисы коробки передач. При попадании мусора (грязи или пыли) в устройство его износ — дело времени. При этом втулку придется поменять. Здесь ничего страшного нет — цена этих запчастей для Рено минимальна. Вам потребуется втулка (номер — 7700872205), а также кольцо, выполняющее функцию стопора (в ремкомплект входит под артикулом — 8200328305).
- Промежуточные устройства для соединения кулисы. Этот участок также выходит из строя. В узле присутствует пыльник, но его цена очень высокая.
- Соединение тяги и кулисы. Здесь потребуется сама втулка (артикул — 7700743133) и устройство, которой установлено в ней.
Отдельное внимание уделите такой детали, как пружинка, обеспечивающей комфорт переключения. Для полноценного ремонта может потребоваться замена этой детали Renault (ее легко найти по номеру 7700110500). Процесс диагностики поиска поломки и устранения проблем с механизмом КПП подразумевает проведение всех узлов, о которых упоминалось выше
Проверяется ручка, место соединения, втулки, пыльники и прочие устройства. Если под рукой имеется ремкомплект, то удается быстро произвести замену неисправных элементов. При этом учтите, что для АКПП имеется свой набор запасных частей
Процесс диагностики поиска поломки и устранения проблем с механизмом КПП подразумевает проведение всех узлов, о которых упоминалось выше. Проверяется ручка, место соединения, втулки, пыльники и прочие устройства. Если под рукой имеется ремкомплект, то удается быстро произвести замену неисправных элементов. При этом учтите, что для АКПП имеется свой набор запасных частей.
Вот и все. Если подобрать необходимое оборудование и ремкомплект, то замена и ремонт кулисы КПП не вызывает сложностей даже у новичков.
Меняем рукоятку КПП на Рено Логан/Сандеро/Меган
1. Новая рукоятка (Артикул рукоятки 82 00 379 945) 2. Длинная отвертка с плоским шлитцем 3. Метчикодержатель (вороток) 4. Втулка направляющая подголовника (для машины ВАЗ_2110) 5. Ножовка по металлу 6. Напильник с мелкой насечкой
По времени процедура замены рукоятки займет у вас около получаса.
Снимаем старую рукоятку КПП
Рукоятку можно резким движением просто сдернуть. Но будьте аккуратны, после рывка как только рукоятка будет снята, ваша рука устремится вверх и есть вероятность свернуть/сломать зеркало заднего вида ?
Поэтому в данном случае удобнее всего проводить съем рукоятки при помощи метчикодержателя и отвертки с плоским шлитцем.
В первую очередь, демонтируйте кожух КПП и установите метчикодержатель под ручку. Потом при помощи длинной отвертки, просунув её между рукояткой и старой рукояткой КПП, потихоньку снимите (поднимающим движением) рукоятку с рычага КПП.
Устанавливаем новую рукоятку
Примите во внимание, если ваш автомобиль рестайлиноговой версии (фаза 2), то купленная рукоятка наденется без проблем и сядет “как родная” и в дополнительных процедурах нет никакой необходимости. А обладателям первой фазы придётся “допилить” место установки непосредственно в самой рукоятке
Поскольку ширина посадочного места ручки больше, чем место на рычаге КПП. Хотя и некоторые автолюбители устанавливают такую рукоятку и на изоленту, и на термосуадочную плёнку- такой конкретный колхоз нас не интересует. Мы пойдём немного другим путём. А именно, мы приобретём запчасть от ВАЗ_2110. А именно направляющую втулку подголовника. Данная запчасть достаточно дешёвая и обойдется она вам не дороже 50 рублей
А обладателям первой фазы придётся “допилить” место установки непосредственно в самой рукоятке. Поскольку ширина посадочного места ручки больше, чем место на рычаге КПП. Хотя и некоторые автолюбители устанавливают такую рукоятку и на изоленту, и на термосуадочную плёнку- такой конкретный колхоз нас не интересует. Мы пойдём немного другим путём. А именно, мы приобретём запчасть от ВАЗ_2110. А именно направляющую втулку подголовника. Данная запчасть достаточно дешёвая и обойдется она вам не дороже 50 рублей.
У данной втулки необходимо отпилить ножовкой по металу часть так, как показано на рисунке, а оставшиеся заусенцы отшлифовать напильником с мелкой насечкой.Полученную запчасть вставляем в посадочное место рукоятки и производим установку на рычаг МКПП
Рукоятка должна сидеть плотно на рычаге и не проворачиваться.
Обратите внимание, что данную рукоятку также можно установить и на автомобиль Рено Меган 2
Диаметр руля рено логан
Размер диаметра руля Рено Логан обычно подпадает под стандартно установленный параметр, который составляет 38 сантиметров. Ассортимент оплеток в соответствующих магазинах сейчас огромен, любой водитель без труда сможет выбрать тот аксессуар, который понравится больше.
Универсальные оплетки для руля Рено Логан обладают некоторыми особенностями. И самая важная из них такая: для рассматриваемого диаметра рулевого колеса Renault Logan подойдут оплетки с размером 37-39 сантиметров.
Также нельзя забывать о другом моменте – невзирая на то, что изделия стандартизированы, перед покупкой желательно примерить оплетку на руль.
