Как проверить подсос воздуха во впускном коллекторе

Причины попадания воздуха: подсос воздуха во впускном коллекторе

Распространенная причина возникновения подсоса подсос воздуха в топливную систему – это неисправность агрегатов, подающих топливную и воздушную смесь для работы двигателя. Это может оказать влияние на функциональность двигателя. Признаком подсоса воздуха является ухудшенная реакция на нажатую педаль акселератора. Затем ситуация ухудшается, проблема начинает приобретать другие масштабы: чтобы двигатель завелся, стартеру приходиться приложить большие неоднократные усилия.

Если завести не получается, то стоит посмотреть, нет ли нарушений в поступлении топлива к цилиндрам. Для этого необходимо проверить, как ведет себя выхлопная труба во время запуска, если замечено появление легкого дымка, то топливо не поступает.

Современные автомобили являются не только средствами передвижения, они обладают сложной группой механизмов. Это и объясняет то, что выявить причину нарушения подачи топлива очень трудно.

Распространенные причины завоздушенности топливной системы дизельного двигателя:

• Неполадки в структуре проводящей магистрали;
• Изношенный шланг;
• Неисправность топливного насоса;
• Некачественный или изношенный уплотнитель в фильтре;
• Топливные трубки покрыты коррозией.

Смотрите видео о примере поиска подсоса воздуха двигателя.

Эти проблемы появляются без предупреждения. Иногда, они возникают, как следствие предоставления ремонтных услуг неаккуратными, неквалифицированными специалистами. Такие сотрудники могли нарушить герметичную структуру в каком-либо элементе топливной системы.

Есть различные пути для попадания воздуха внутрь цилиндра. Он может попасть из внешней среды, то есть благодаря атмосфере. В других случаях воздух проникает из внутреннего пространства – из двигателя. Если нарушена герметичность, то нужно незамедлительно устранить нарушение и восстановить топливную систему.

С подсоса воздушных пузырьков только начинаются проблемы, это все может завершиться тем, что двигатель не сможет функционировать. При попадании воздуха в топливную систему дизельного двигателя и в камеры сгораний, рабочая смесь не может заполнить собой пространство в том объеме, который требуется автомобилю. Горение смеси занимаем большее время, а у двигателя идет потеря мощности, ведь ему нужно справиться с увеличенной нагрузкой.

Явные признаки, что двигатель подсасывает воздух, как обнаружить и устранить своими руками

Здравствуйте, уважаемые читатели! Думаю вы в курсе как вкратце работает инжектор. Он делает автоматически воздушно топливно смесь. Благодаря датчикам, система работает идеально. Если датчик выходит из строя, происходит нарушение работы системы, двигатель начинает «троить».

А если все датчики работают исправно, а двигатель все равно не правильно, что это может быть?

Самая популярная причина, это подсос воздуха в систему.

Воздух, который не проходит через ДМРВ называется неучтенным. Соотвественно, двигатель уже не будет работать исправно.

Признаками того, что двигатель подсасывает воздух является:

1. Нестабильная работа на холостых оборотах.

2. Провалы при начале движения.

3. Тяга стала хуже.

4. Повысился расход топлива.

5. Может гореть Чек.

Как правило, главным признаком является нестабильная работа мотора на холостом ходу.

Как самостоятельно найти в каком месте происходит подсос воздуха?

Есть специальное оборудование, называется прибор дымогенератор. Его принцип в том, что в систему запускают дым под давлением и он начинает выходить из места, где система не герметична.

Чаще всего, это происходит в местах установки форсунок или датчиков. Как правило, проблема решается заменой уплотнительных колец. Они со временем деревенеют и начинается подсос воздуха.

Дымогенератор можно не покупать, его достаточно легко сделать своими руками. Смотрите, что нам для этого понадобится:

Пластмассовый контейнер, сигарета, два соска от бескамерки, компрессор для накачки колес, шланг.

Врезаем в контейнер с двух сторон соски от бескамерки. С одной стороны оставляем золотник.

Второй шланг подсоединяем к впускному коллектору:

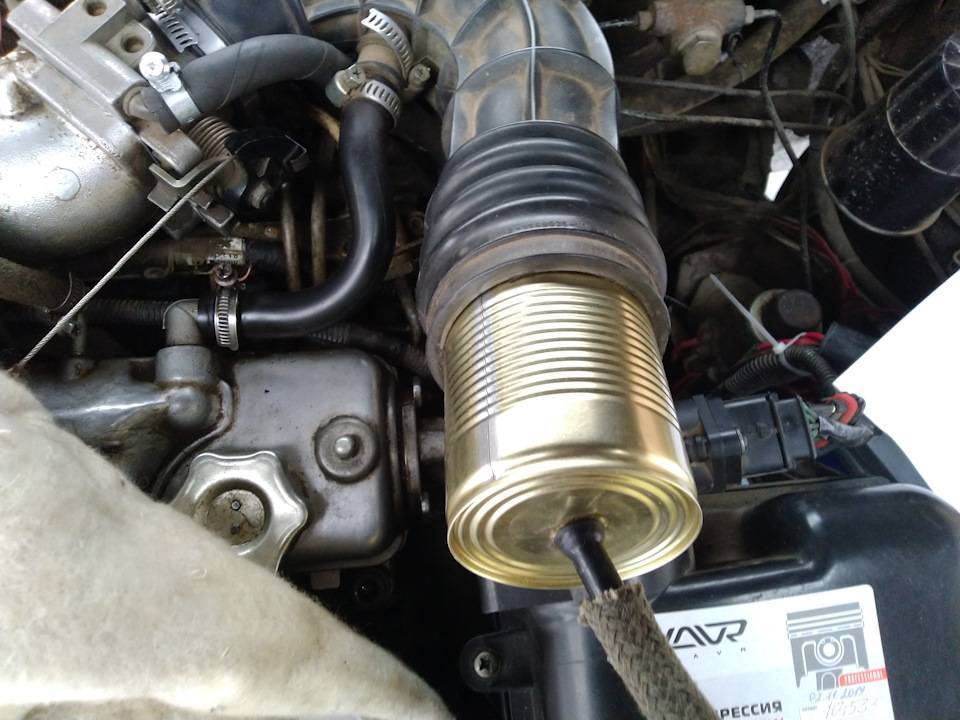

ДМРВ следует снять и закрыть подачу воздуха. Для этого можно использовать что угодно, скажем пакет. В этом случае использовали баллон.

Теперь поджигаем сигарету и вставляем ее в шланг, закрываем крышкой и включаем компрессор:

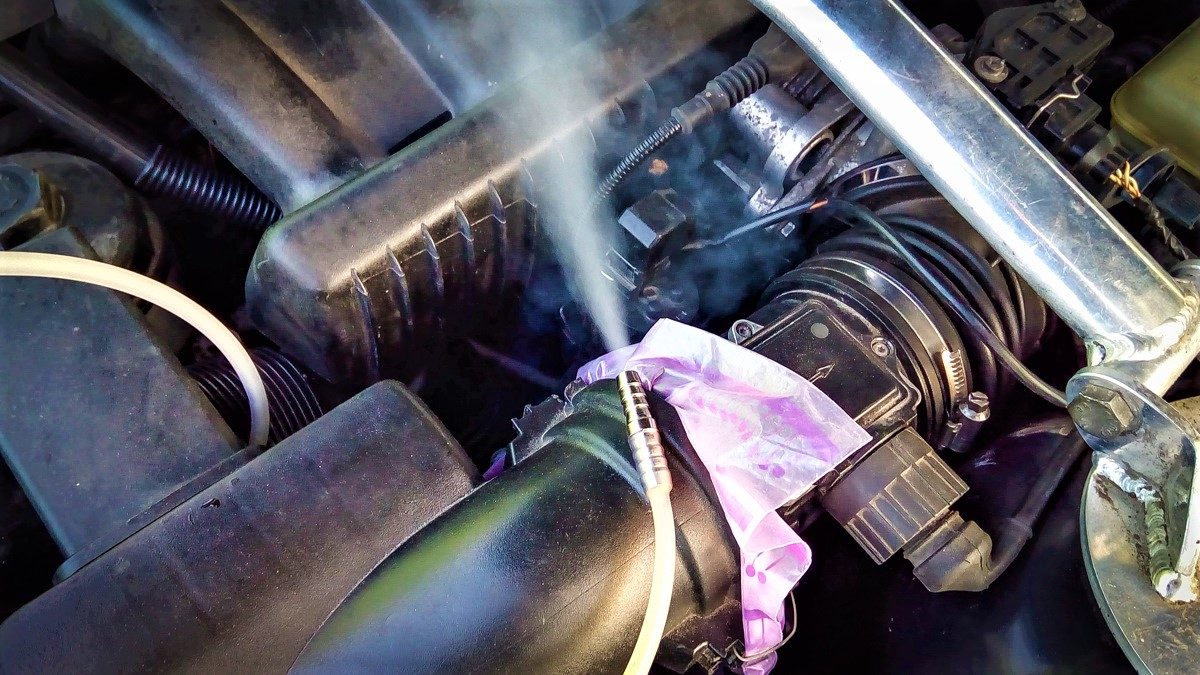

Остается смотреть откуда пойдет дым:

Таким образом, вы точно будете знать, в каком конкретно месте происходит подсос воздуха, где произошла разгерметизация.

Устраняем неисправность, снова проверяем дымогенератором и радуемся, что самостоятельно отремонтировали автомобиль.

Источник

Симптомы

Важно понимать, что сильное обеднение топливной смеси вызовет соответствующую ошибку на панели приборов (инжектор); это будет свидетельствовать о большой утечке воздуха, что будет препятствовать стабильной работе двигателя. Небольшое обеднение смеси будет одной из причин плавающих холостых оборотов, которые ЭБУ может каким-то образом исправить

Небольшое обеднение смеси будет одной из причин плавающих холостых оборотов, которые ЭБУ может каким-то образом исправить.

Симптомы утечки воздуха нетрудно отличить от любых других, это:

1. Затрудненный запуск двигателя;
2. Повышенный расход топлива;
3. Плавающие холостые обороты, приводящие к остановке двигателя;
4. Снижена мощность, мотор не тянет.

Тут стоит немного пояснить.

По пункту 2: при подсосе воздуха следует дольше ехать на пониженной передаче, при этом педаль акселератора должна быть почти в пол, сохраняя повышенную скорость.

По п.3 плохо держится холостой ход, и на 900-1000 об/мин машина может заглохнуть. Многие владельцы автомобилей с карбюратором пытаются исправить ситуацию сразу с помощью винта качества и количества топливной смеси, но, как правило, это не помогает, так как лишний воздух не проходит через канал холостого хода , а, например, прокладку под карбюратор.

Согласно пункту 4 к падению мощности могут привести и другие причины, кроме подсоса воздуха, все зависит от того, какие системы конструктивно реализованы в двигателе.

Пониженные обороты холостого хода характерны для систем MAF, где во впускном тракте установлен ДМРВ (датчик массового расхода топлива); В его работе могут возникать ошибки.

На системах с датчиком абсолютного давления (с МАР-сенсором) ошибки лямбда-зонда, пропуски зажигания и опять же бедная смесь могут стать причиной падения мощности.

Многие автовладельцы совершают ошибку, сразу меняя РХХ или ДМРВ с плавающими холостыми оборотами. Вам не нужно этого делать. Сначала выполните диагностику двигателя на наличие возможных утечек воздуха, используя следующие методы.

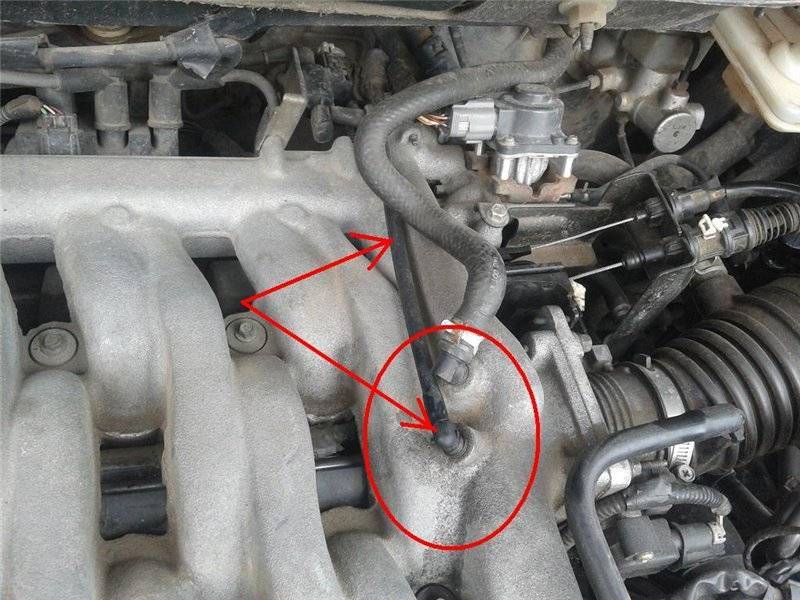

Места возможного подсоса

Мест, через которые воздух может попадать внутрь топливной системы, довольно много, и в ходе проверки придется исследовать их все (о том, как именно их обнаружить — мы поговорим чуть ниже).

Пока же скажем, что придется проверить:

1. 1. Прокладку впускного коллектора (ее разрушение или прогар в подавляющем большинстве случаев и являются причиной подсоса).

Прокладки коллектора ваз 2114

1. Шланги и патрубки, подходящие к коллектору.
2. Уплотнители форсунок.
3. Дроссельные прокладки.
4. Заглушки, размещенные на коллекторе.
5. Втулки.
6. Усилители тормозов вакуумного типа.

Трещина в шланге коллектора ваз 2114

Если появились симптомы подсоса воздуха ваз 2114 инжектор, все эти элементы придется обязательно проверить.

Суть проблемы и последствия

Проблема подсоса представляет собой попадание воздуха в двигатель. Это происходит по разным причинам, но в любом случае ведет к ухудшению его работы. ДВС начинает функционировать некорректно, и водитель сразу замечает это.

Дело в том, что лишняя воздушная масса провоцирует обеднение рабочей смеси. Нужный для нормальной работы баланс воздуха и топлива нарушается. Мотор перестает «слушаться», его колотит. Кстати, на высоких оборотах он продолжает работать приемлемо, но при этом может совершенно не выдавать «холостых».

Электроника, при попадании воздушной массы в ДВС, сигнализирует об этом, выдавая ошибки. ЭБУ демонстрирует водителю наличие обедненной смеси либо говорит о пропусках возгорания в камере. К чему приводит подобное состояние?

Как только воздух проникает в непредусмотренные для него места, производительность «движка» падает. Ряд систем перестают функционировать, особенно если они зависят от вакуума. Вакуум применяется чтобы активировать приводы, тормоза и основные датчики. При утечке датчики частично будут работать с перебоями. К этим проблемам добавятся неполадки с ускорением из-за неэффективной подачи горючего в камеры.

Таким образом, каждому водителю следует научиться распознавать симптомы проникновения воздуха в ДВС, а также уметь ликвидировать проблему.

Как найти место подсоса

Существует 3 основных метода, при помощи которых можно найти негерметичный участок:

• с помощью контроля разрежения воздуха в магистрали;
• с помощью дымогенератора;
• с помощью летучей горючей жидкости.

Первый способ мы опустим, поскольку он требует специальной аппаратуры, которая имеется далеко не на всех станциях технического обслуживания. А вот второй способ заслуживает большого внимания, поскольку он достаточно прост в реализации и одновременно — очень точен. Для него понадобятся компрессор, продувочный пистолет и сигареты (последние будут служить источником дыма).

Перед тем, как проверить подсос воздуха ваз 2114, понадобится собрать всю установку, а именно — подсоединить пистолет к ресиверу компрессора, а в носик пистолета вставить сигарету. После этого нагнетается давление порядка 0,8 атмосфер и дым при помощи пистолета направляется в коллектор.

Сам дым, создаваемый такой установкой, довольно густой, и быстро заполняет всю систему. Все, что остается автомобилисту — это внимательно следить за местом выхода дыма, а после его обнаружения — провести ремонтные работы.

Поиск подсоса воздуха в коллектор

Если предложенный способ с применением генератора дыма не подходит (к примеру, нет в наличии компрессора), то проверку можно выполнить и при помощи летучих горючих жидкостей, упакованных в баллончики под давлением. В качестве них можно применять этиловый эфир (правда, в чистом виде его сейчас практически не достать), средство для зимнего запуска дизелей (основным компонентом которого является все тот же эфир), а также специальные чистящие средства на основе углеводородов.

Самодельный дымогенератор

Для того, чтобы найти место подсоса, нужно завести мотор автомобиля и на холостом ходу начать опрыскивать все возможные узлы, стыки, заглушки и шланги, которые относятся к коллектору и могут быть причиной проникновения воздуха.

Делать это нужно с паузами — после опрыскивания одного места стоит подождать нескольку секунд. Если вы заметили, что обороты двигателя после процедуры резко возросли, то обнаруженное место следует густо опрыскать еще раз. Если после этого обороты вновь быстро пойдут вверх, значит место подсоса успешно найдено.

Чем чреват подсос воздуха для двигателя автомобиля

Подсосом воздуха принято называть нестабильное поступление дополнительных воздушных масс через неплотности впускного тракта.

Этот кислород плохо учитывается системой, поэтому двигатель будет реагировать на него неуверенной и нестабильной работой во всех режимах.

Обязательно прочитай: Как удалить воздух из системы охлаждения автомобиля

Особенно это заметно на холостом ходу, когда потребление воздуха небольшое, и добавки наносят более существенный вред. Но и в мощностных режимах подсосы нежелательны, поскольку ведут к снижению отдачи, росту расхода и нарушениям теплового режима.

Как найти подсос воздуха в коллекторе

На бензиновых двигателях неучтённый датчиками воздух попадает во впускной коллектор через неплотности или повреждения воздуховодов, прохудившиеся уплотнения форсунок, а также через шланги вакуумной системы тормозов.

Со стандартными местами подсоса разобрались, теперь также стоит выяснить, как искать подсос воздуха. Для этого существует несколько основных методов поиска.

Простой дымогенератор из сигареты

Масляный дымогенератор своими руками

Самый простой способ проверить есть ли подсос воздуха во впускном тракте после расходомера – открутить воздухоподводящий патрубок вместе с датчиком от корпуса воздушного фильтра и запустить двигатель. Затем прикрыть рукой узел с датчиком и смотреть на реакцию — если все в норме, то мотор должен заглохнуть, сильно сжав патрубок после датчика воздуха. В противном случае этого не произойдет и скорее всего можно будет услышать шипение. Если не удается найти подсос воздуха таким методом, то тогда нужно продолжить поиски уже другими доступными способами.

Это интересно: Как выбрать полироль для фар

Зачастую ищут подсос либо пережимом шлангов, либо опрыскиванием вероятных мест горючими смесями, такими как: бензин, карбклинер или ВД-40. Но самым эффективным методом поиска места пропускания неучтенного воздуха, является применение дымогенератора.

Поиск подсоса воздуха

Как правило, проблемы с ХХ как и появление ошибки обедненной смеси, случаются только при сильном подсосе. Незначительный подсос можно определить при наблюдении топливной коррекции на холостых и повышенных оборотах.

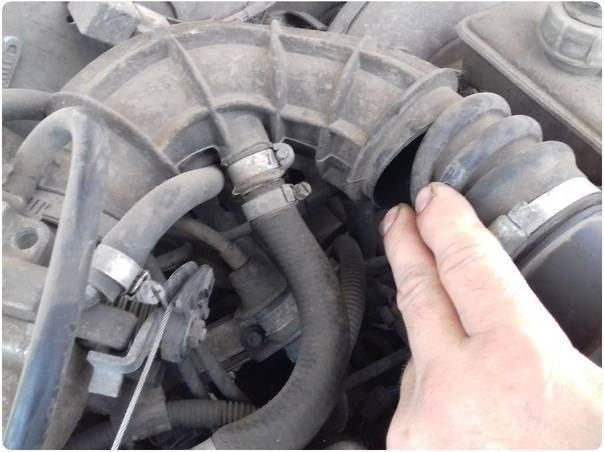

Проверка подсоса воздуха, пережимая шланги

Чтобы найти место просачивания лишнего воздуха, запускаем двигатель и даем ему некоторое время поработать, а в это время ставим ухо востро и пытаемся услышать шипение, и если засечь не удалось, то пережимаем шланги, которые идут к впускному коллектору (от регулятора давления топлива, вакуумного усилителя и пр.). Когда после пережимания и отпускания наблюдаются изменения в работе двигателя, значит, неисправность на данном участке.

Также, иногда, применяют метод поиска сжатым воздухом. Для этого нужно на заглушенном двигателе закрыть патрубок от фильтра и через любую трубку качать воздух, предварительно обработав мыльным раствором весь впускной тракт.

Поиск подсоса воздуха методом пролива бензином

Как обнаружить подсос опрыскиванием

Установить место, где идет подсос воздуха в двигатель, эффективно помогает метод опрыскивания мест соединений какой-нибудь горючей смесью при работающем моторе. Это может быть как обычный бензин, так и очиститель. О том, что вы нашли место, где подсасывает, подскажет изменение оборотов двигателя (упадут или увеличатся). Нужно набрать в небольшой шприц горячей смеси и тонкой струйкой брызгать все места, где может быть подсос. Ведь когда бензин или другая горючая жидкость попадает на место нарушения герметичности, то в виде паров сразу же просачивается в камеру сгорания, что и приводит к скачку или падению оборотов.

При поиске подсосов стоит брызгать на:

1. Резиновый патрубок от расходомера до регулятора холостого хода и от РХХ до крышки клапанов.
2. Соединения впускного коллектора с ГБЦ (в месте, где стоит прокладка).
3. Соединение ресивера и патрубка дросселя.
4. Прокладки форсунок.
5. Все резиновые шланги в местах соединения хомутами (впускная гофра и т.д.).

Дымогенератор мало у кого валяется в гараже, поэтому таким методом поиска нарушения герметичности в системе пользуются в основном на СТО. Хотя, если в гаражных условиях рассмотренными выше методами подсос не удалось найти, то можно сделать примитивный генератор дыма, хотя и обычный тоже имеет несложную конструкцию. Дым нагнетается в любое отверстие во впускном тракте, а затем начинает просачиваться сквозь прорехи.

Подсос воздуха

Симптомы подсоса воздуха Симптомы подсоса воздуха двигателем чаще всего однозначны: 1. Неуверенный старт по утрам.

2. Неустойчивый холостой ход – обороты холостого хода постоянно меняются и ниже 1000 об/мин. двигатель может глохнуть. На авто с карбюраторным двигателем, винт качества и количества стает малозначимым для настройки режима ХХ поскольку воздух идет в обход канала ХХ. 3. Падение мощности — во впускном тракте на системах с MAF (датчик массового расхода воздуха) — низкие обороты холостого хода; на системах с MAP сенсором (датчик абсолютного давления) наоборот — повышенные обороты ХХ, ошибки по лямбде, бедная смесь, пропуски воспламенения. 4. Увеличение расход топлива — чтобы трогаться и продолжать движение, нужно постоянно держать высокие обороты, при этом дольше находится на пониженной передаче.

Места подсоса воздуха

К основным местам, через которые может происходить подсос относятся: — прокладка впускного коллектора; — прокладка на дроссельной заслонке; — на участке патрубка от воздушного фильтра до дроссельного узла; — уплотнительные кольца форсунок; — вакуумный усилитель тормозов; — вакуумные шланги; — клапан адсорбера; — регулятор холостого хода (если он есть) Отдельно стоит рассматривать места подсос воздуха на карбюраторных двигателях. Поскольку там нет электроники, и воздух может сосать лишь на вакуумном усилителе или где-то в карбюратор.

Места подсоса (карбюратор)

1. У винта качества топливной смеси; 2. За прокладку под карбюратором – участки с копотью верный признак; 3. Сквозь не плотное прилегание дроссельной заслонки; 4. Через оси дросселей; 5. Нарушения целостности диафрагм демпфера дросселя, экономайзера или пускового.

Подсос воздуха в топливной системе дизеля

В топливной системе дизельного двигателя завоздушивание происходит, как правило, из-за негерметичного стыка трубок топливной системы низкого давления (от бака до фильтра и от фильтра до ТНВД). Причина подсоса на дизельном авто Подсос воздуха в негерметичной топливной системе происходит потому, что атмосферное давление выше чем то, которое создается при работе насоса сосущего солярку из бака. Такую разгерметизацию обнаружить по течи практически не возможно. На современных дизельных двигателях проблема подсоса воздуха в топливную систему встречается гораздо чаще, нежели на дизелях старого образца, и все через изменения конструкции подведения топливных шлангов, поскольку раньше они были латунные, а сейчас делают пластмассовые быстросъемы, которые имеют свой строк эксплуатации. Ведь пластмасса в результате вибраций имеет свойство стираться, а резиновые уплотнительные кольца изнашиваются. Особенно ярко такая проблема проявляется в зимнее время на автомобилях с пробегом более 150 тыс. км.

Основной повод, для подсоса, зачастую таков:

— старые шланги и ослабшие хомуты; — поврежденные топливные трубки; — потеря уплотнения на подключении топливного фильтра; — нарушена герметичность в обратной магистрали; — нарушено уплотнение приводного вала, оси рычага управления подачей топлива или в крышке ТНВД. В большинстве случаев происходит банальное старение резиновых уплотнений, причем топливная система может завоздушиваться при повреждении любой из ветвей, как прямой, так и обратной.

Признаки подсоса воздуха

Самая часта и распространенная – машина по утрам или после долгого простоя, перестает быстро заводится, приходится долго крутить стартером (при этом едет не большой дымок из выхлопной, так как это будет свидетельствовать о поступления топлива в цилиндры). Признаком большого подсоса является не только тяжелый запуск, но и при езде начинает глохнуть, и троить. Такое поведения автомобиля связано с тем, что ТНВД не успевает пропускать через себя пену только на высоких оборотах, а на холостых не справляется с большим количеством воздуха в топливной камере. Определить же, что проблема в работе дизельного двигателя связана именно с подсосом воздуха, поможет установка штатных трубок на прозрачные. Как найти подсос в топливной системе дизеля Тянуть воздух может в соединении, в поврежденной трубке или даже в баке. А найти можно методом исключения, либо подать давление в систему для разряжения.

Самый лучший и надежный способ — найти неплотность методом исключения: к каждому участку топливной системы подключать поступления солярки не из бака, а из канистры. И поочередно проверяем, сразу подключить к ТНВД затем подключится уже перед отстойником и т.д.

helpauto.pro

Возможные места негерметичности впускного тракта

Все трубки, шланги вакуумной системы. Чаще всего шланги рассыхаются в местах соединения со штуцерами, трескаются на изгибах

Также подсос неучтенного воздуха может возникнуть вследствие невнимательности, когда после ремонта забывают подключить либо путают местами шланги, сдергивают их со штуцеров по неосторожности. Система вакуумного усилителя тормозов

Подсос воздуха может происходить не только через обратный клапан или шланг, но и через порванную мембрану, разгерметизацию корпуса вакуумной камеры

Система вакуумного усилителя тормозов. Подсос воздуха может происходить не только через обратный клапан или шланг, но и через порванную мембрану, разгерметизацию корпуса вакуумной камеры

Мы уже рассматривали, как проверить ВУТ.

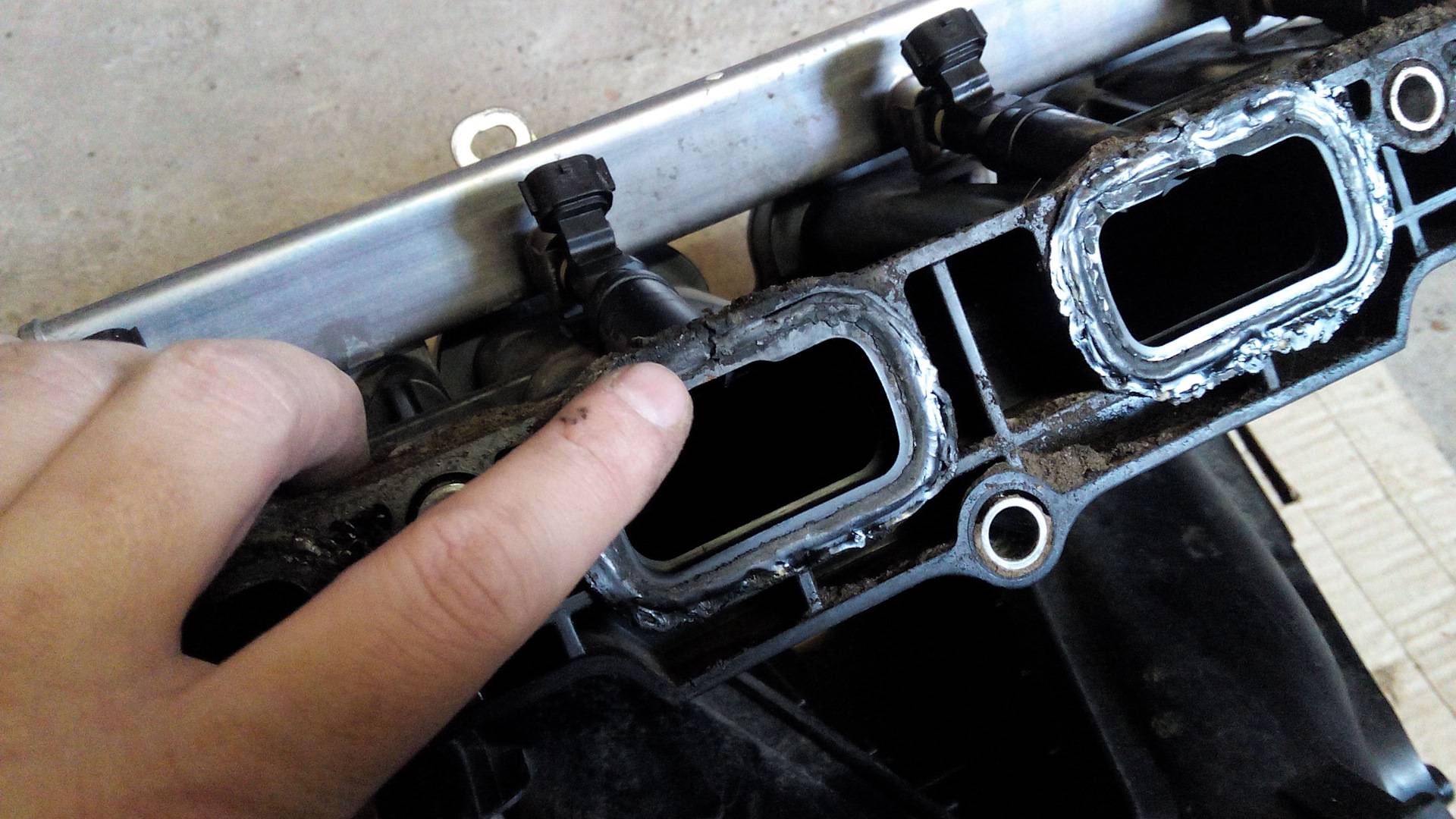

Прокладка впускного коллектора.

Уплотнительные резинки форсунок.

• Уплотнитель РХХ в месте прикручивания к корпусу ДЗ.
• Ось вращения механической дроссельной заслонки. Возникшая на больших пробегах выработка приводит к появлению люфта. Дроссельные заслонки с электропроводом проблемой подсоса неучтенного воздуха в таких местах не страдают.
• Трещина во впускном коллекторе. Довольно типичная проблема для авто с пластиковыми коллекторами.
• Система вентиляции картерных газов. Причиной подсоса становится негерметичность шлангов, трубок, клапана.
• Негерметичность системы вентиляции бензобака.

Применение диагностического прибора

Сканер позволяет определить дополнительные симптомы, свидетельствующие о том, что причина нестабильных холостых оборотов именно в подсосе воздуха, Прибор позволит в реальном времени наблюдать:

• показания лямбда-зонда;
• степень открытия дроссельной заслонки;
• положение регулятора холостого хода;
• желаемые и действительные обороты холостого хода;
• долгосрочные и краткосрочные топливные коррекции.

На видео специалист-диагност поясняет, как именно использовать эти значения для диагностики подсоса воздуха в двигателе.

https://youtube.com/watch?v=8abNP9WN_EU

https://youtube.com/watch?v=v4t4rqSmXG0

Локализируем причину

Рассмотрим основные методы определения причины подсоса воздуха без использования дымогенератора.

• Разбрызгивание очистителя карбюратора вблизи элементов впускного тракта. В состав очистителей входят легко испаряемые и воспламеняемые компоненты. Попадая через место подсоса воздуха в цилиндры, очиститель обогащает топливную смесь. В особо критичных случаях в такие моменты наблюдается кратковременное поднятие оборотов двигателя. Но гораздо достоверней во время теста наблюдать с помощью диагностического прибора за краткосрочной топливной коррекцией. Значения при всасывании очистителя будут подниматься, так как лямбда-зонд зарегистрирует обогащение смеси.
• Разбрызгивание воды. Цель проверки – услышать характерный звук всасывания воды, что обязательно произойдет в месте подсоса воздуха. Для удобства наберите в бутылку воды, предварительно сделав небольшое отверстие в крышке. Обильно полейте места подключения шлангов вакуумной системы, по возможности место стыка блока цилиндров и впускного коллектора. С особой внимательностью проверьте участок после дроссельной заслонки, так как там разряжение и риск появления подсоса выше всего. Но не стоит целиком заливать двигатель холодной водой, а особенно, выпускной коллектор. Резкий перепад температур может привести к его растрескиванию.

Тест дымогенератором

Смысл проверки заключается в подаче во впускной тракт дыма. В местах подсоса воздуха дым будет выходить, что и позволит локализировать негерметичность. Вы можете купить дымогенератор либо соорудить прибор своими руками. В интернете предостаточно различных вариантов конструкции, один из которых показан на видео ниже.

Как дымогенератором найти место подсоса воздуха?

1. Заблокируйте впускной патрубок перед воздушным фильтром. Если этого не сделать давление дыма во впускном тракте нарастать будет медленно.
2. Отсоедините один из доступных шлангов вакуумной системы, вместо него подключите шланг дымогенератора.

С помощью компрессора подайте дым. Когда система полностью заполнится, вам остается наблюдать за местами утечки дыма, которые могут спровоцировать подсос неучтенного воздуха во впускной коллектор.
