Проблемы с лампами ближнего и дальнего света

Содержание

Проще всего, без сомнения, все доверить в надежные руки проверенного автоэлектрика, но с некоторыми проблемами не слишком затруднительно справиться и самостоятельно – если в наличии имеются самое небольшое количество свободного времени и примитивное знакомство с основами электрических цепей.

Ближний свет фар не горит, а дальний горит – такое явление может быть обусловлено несколькими причинами. И большинство из них довольно легко устранимо. Тем более, что такое может случиться с вашим автомобилем в совершенно неподходящий момент: на трассе, к примеру, когда требуется переключаться на ближний, чтобы не слепить фарами встречных водителей

Попробуем разобраться со всеми огрехами по очереди, и рассмотрим: какие могут быть наиболее распространенные варианты починки и устранения неполадок такого важного сегмента, как ближнее освещение

Обозначение для рестайлинговых

Блок под капотом

Фотография

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Схема

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Ef110A Противотуманные фары
Ef27.5A Блок управления электрооборудованием
Ef330A Обогреватель заднего стекла, обогреватели наружных зеркал
Ef425A Блок управления системой курсовой устойчивости
Ef560A Цепи предохранителей Р11, Р24-Р27, Р34, Р39, Р41
Ef660A Выключатель (замок) зажигания, цепи предохранителей Р28. Р31, Р38, Р43, Р46, Р47
Ef750A Блок управления системой курсовой устойчивости
Ef880A Розетка в багажном отделении
Ef920A Резерв
Ef1040A Обогрев ветрового стекла 1
Ef1140A Обогрев ветрового стекла 2
Ef1230A Стартер
Ef1315A Резерв
Ef1425A Электронная система управления двигателем
Ef1515A Реле муфты компрессора кондиционера, муфта компрессора кондиционера
Ef1650A Электро вентилятор системы охлаждения
Ef1740A Блок управления АКП
Ef1880A Электро насос гидроусилителя рулевого управления
Ef19Резерв
Ef20Резерв
Ef2115A Датчики концентрации кислорода, клапан продувки адсорбера, датчик положения распределительного вала, клапан изменения фаз
Ef22Электронный блок управления двигателем (ЭБУ), блок управления электро вентилятором системы охлаждения, катушки зажигания, топливные форсунки, топливный насос
Ef23Топливный насос

Назначение реле

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

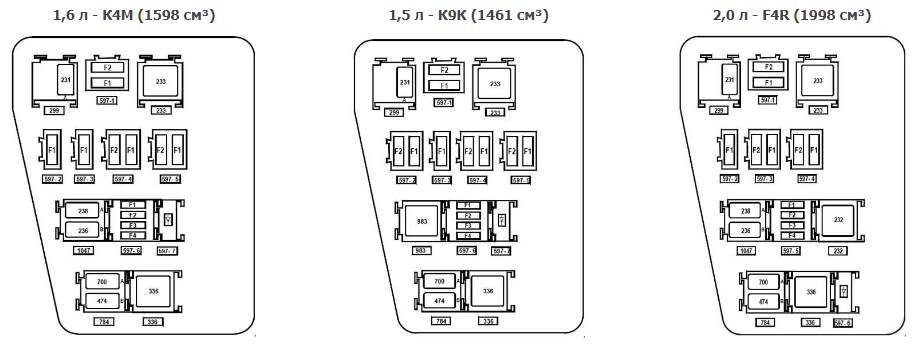

В исполнении данного блока также возможны варианты. Полную схему с расшифровкой тут.

p, blockquote 27,0,0,0,0 —>

Блок в салоне

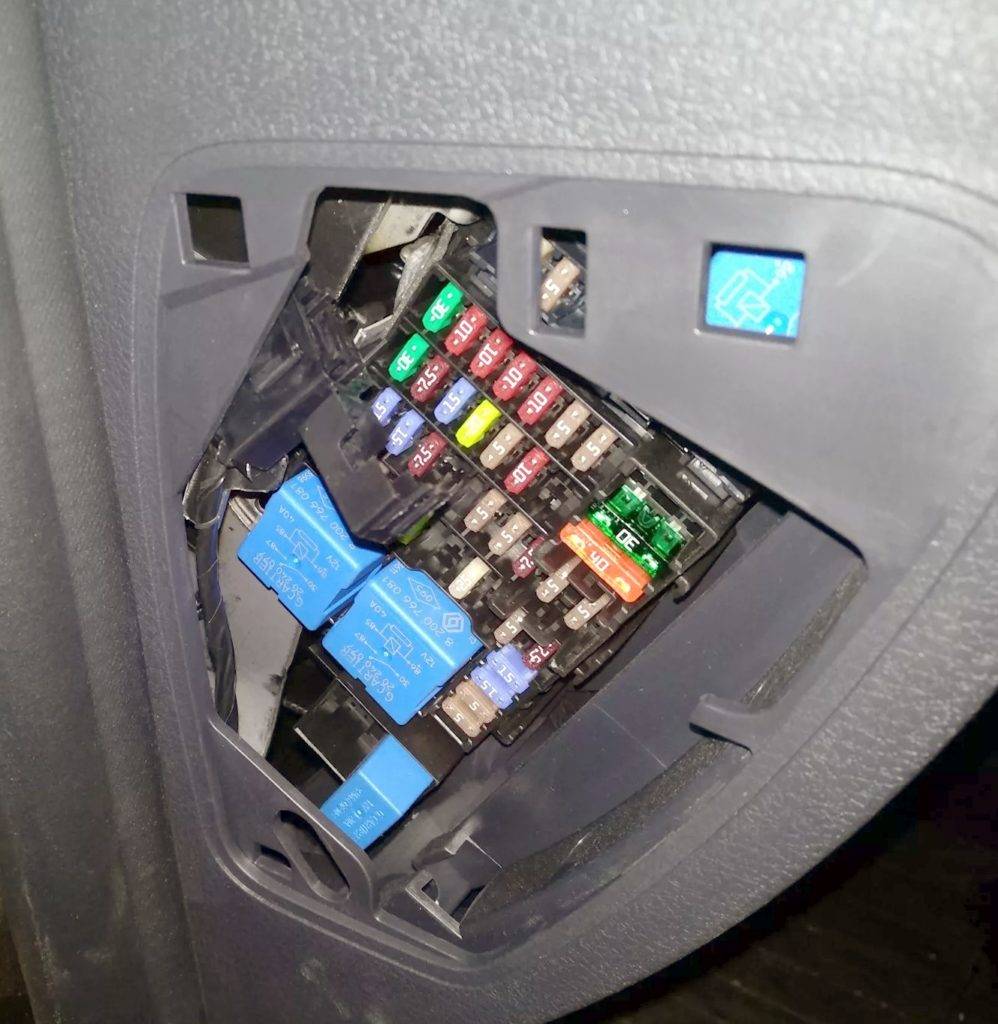

Фотография блока

p, blockquote 28,0,0,1,0 —>

p, blockquote 29,0,0,0,0 —>

Схема

p, blockquote 30,0,0,0,0 —>

p, blockquote 31,0,0,0,0 —>

Распиновка предохранителей на 260-2

p, blockquote 32,0,0,0,0 —>

  1. Резерв
  2. 25А — Блок управления электрооборудование, лева блок-фара, правая блок фара
  3. 5А — Полноприводная трансмиссия (4WD)
  4. Резерв / 15А Дополнительный блок управления электрооборудование
  5. 15А Разъем для подключения дополнительного оборудования сзади (розетка)
  6. 5А — Блок управления электрооборудование
  7. Резерв
  8. 7,5А — Нет данных
  9. Резерв
  10. Резерв
  11. Реле А — Блокировка задних стклоподъемников

Распиновка на 260-1 (основная плата)

p, blockquote 33,0,0,0,0 —>

  1. 30А — Электрический стеклоподъемник передней двери
  2. 10А — Дальний свет левой фары
  3. 10А — Дальний свет правой фары
  4. 10А — Ближний свет левой фары
  5. 10А — Ближний свет правой фары
  6. 5А — Задние фонари
  7. 5А — Передние габаритные огни
  8. 30А — Электрический стеклоподъемник задней двери
  9. 7,5А — Задний противотуманный фонарь
  10. 15А — Звуковой сигнал
  11. 20А — Автоматическая блокировка дверей
  12. 5А — Системы ABS — ESC, выключатель стоп-сигнала
  13. 10А — Плафон освещения, освещение багажного отделения, освещение отделения для перчаток
  14. Не используется
  15. 15А — Стеклоочиститель ветрового стекла
  16. 15А — Мультимедийная система
  17. 7,5А — Лампы дневного света
  18. 7,5А — Стоп-сигнал
  19. 5А — Система впрыска, щиток приборов, центральный электронный коммутационный блок в салоне
  20. 5А — Подушка безопасности
  21. 7,5А — Полноприводная трансмиссия с 4 ведущими колесами (4WD), передача заднего хода
  22. 5А — Усилитель рулевого управления
  23. 5А — Регулятор/ограничитель скорости, реле заднего стекла, сигнал не пристегнутого ремня безопасности, система контроля дистанции при парковке, реле дополнительное отопление салона
  24. 15А — ЦЭКБС (центральный электронный коммутационный блок салона)
  25. 5А — ЦЭКБС (центральный электронный коммутационный блок салона)
  26. 15А — Указатели поворота
  27. 20А — Подрулевые переключатели
  28. 15А -Звуковой сигнал
  29. 25А — Подрулевые переключатели
  30. Не используется
  31. 5А — Щиток приборов
  32. 7,5А — Радиоприемник, панель управления кондиционером салона, вентиляция салона, задний разъем для подключения электро аксессуаров
  33. 20А — Прикуриватель
  34. 15А — Диагностический разъем и разъем для аудиосистемы
  35. 5А — Зеркало заднего вида с подогревом
  36. 5А — Наружные зеркала заднего вида с электроприводом
  37. 30А — Центральный электронный коммутационный блок салона, стартер
  38. 30А — Стеклоочиститель ветрового стекла
  39. 40А — Вентиляция салона автомобиля
  40. Реле А — Электро вентилятор климатической установки
  41. Реле В — Обогрев зеркал

Реле 703: В — Резерв, А — Дополнительная розетка в багажном отделении.

p, blockquote 35,0,0,0,0 —>

У себя на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

p, blockquote 36,0,0,0,0 —>

p, blockquote 37,0,0,0,0 —> p, blockquote 38,0,0,0,1 —>

Источник

Какой может быть штраф за неисправные фары

Сразу стоит отметить, что по ПДД движение транспортных средств с неработающими световыми приборами запрещено. Это касается всех элементов освещения – от лампочки габаритов до подсветки номера, поэтому лучше время от времени убеждаться в том, что все в порядке.

Наказание за неработающие фары предусмотрено статьей 12.5 КоАП. Нарушение предусматривает наложение штрафа в размере 500 рублей вне зависимости от того, какая лампочка не работает. Естественно, если перестали светить обе фары, движение нельзя продолжать ни в коем случае, за это могут даже лишить прав, так как это создает опасность аварии.

Расположение звукового сигнала на авто

  1. Открываем блок предохранителей (монтажный блок).
  2. Достаём реле под номером К9.
  3. Желательно взять заведомо исправное реле на тест-драйв. Или можно не сильно постучать по старому реле при помощи ключа или монетки.
  4. Вставляем обратно контактное реле.
  5. Проверяем работу ближнего света.

Проще всего, без сомнения, все доверить в надежные руки проверенного автоэлектрика, но с некоторыми проблемами не слишком затруднительно справиться и самостоятельно если в наличии имеются самое небольшое количество свободного времени и примитивное знакомство с основами электрических цепей. Отвести кабель в сторону, а затем аккуратно срезать изолятор длиной 3-4 мм.

Не горит ближний свет Если после вышеописанной процедуры все равно не горит ближний свет в Рено Сандеро, следует проверить предохранители. Они расположены в салоне, в левом торце панели приборов. Как правило, загорающаяся лампа сигнализирует владельцу, что произошел сбой с датчиками впрыска или в ЭБУ двигателя. Перед началом поиска неисправности необходимо уточнить, где находится звуковой сигнал на Рено Дастере.

Contents

Подготовительные работы
Принципы работы
Полезные подсказки
Преимущества и недостатки
Тонкости монтажа
Сгорела лампа
Поломка датчиков
Сгорел предохранитель
Технические показатели

Суть проблемы

Тусклый свет фар очень плохо заметен в условиях города

Именно поэтому, сегодня мы рассмотрим проблему, которая касается ситуации, когда тускло горит ближний свет на любом современном автомобиле. Дело в том, что основное устройство авто будет одинаковым, так что рекомендации можно назвать общими.

Определение причин

Для начала, нужно определиться с тем, какова же причина подобной проблемы. Если говорить кратко, то тут есть три основных варианта. В первом случае, речь идёт о проблемах с электрикой. Это наиболее сложная ситуация, которая требует некоторых знаний в соответствующей сфере. Далее следует вариант с лампой, которая утратила свои качества. Ну, а третьим вариантом станет то, что в автомобиле помутнели сами фары, что особенно актуально для старых авто и для тех транспортных средств, которые эксплуатируются в условиях повышенной пыльности. Также возможен вариант запотевания фар.

Посмотрите, не потёрто ли стекло фары

Просто снимите стекло фары, и посмотрите на свет. Если солнечное свечение проходит сквозь него плохо, то и свет от лампы не будет проникать достаточно хорошо. Стекло тускнеет не резко, а понемногу, так что ошибиться с этим сложно. Устраняется подобная проблема посредством замены стекла или же шлифовки этого самого стекла. С этой целью могут использоваться любые малоабразивные вещества, даже зубная паста. Но, всё же, предпочтительнее будет применять полировочные пасты, которые специально для этого предназначены (полировка фар своими руками вам в помощь).

Проблема может заключаться в самих лампах

Что же касается проблем с лампами, то они характерны только для моделей, работающих на инертных газах, и для тех, которые эксплуатируют светодиодные элементы. В случае с галогенными и другими «газовыми» лампами, проблема может заключаться в плохой герметичности устройства. В результате, ухудшение характеристик осветительного прибора будет происходить в самые короткие сроки.

Но, дождаться момента их естественного выхода из строя практически невозможно, так как срок эксплуатации достигает ста тысяч часов с соблюдением девяноста процентов изначальной яркости. Если же светодиоды имели изначальный брак, то они могут выходить из строя.

Когда установлен один диодный элемент, то его поломка полностью отключит свет, а вот в ситуации с несколькими десятками слабых диодов, вполне может случиться и так, что один диод сломается. В результате, напряжение на остальных осветительных элементах увеличится, поднимаясь выше штатного. Это приведёт к очень быстрому их износу. После этого, сломаться может ещё несколько диодов, увеличивая скорость своего повреждения естественного характера.

Оптимально будет заменить дефектный диод новым. Его характеристики можно узнать на маркировке, располагающейся непосредственно на осветительном приборе.

Проблема с электрикой

Но, тут мы разобрали наиболее простые варианты, которые легко диагностировать и обнаружить. Если же мы отмели их, то необходимо обратиться к дальнейшим методам проверки, которые помогут узнать, почему тускло горят фары ближнего света.

Проверка всей массы

Первым делом, необходимо провести проверку всей «массы», которая находится под капотом. Также, не забывайте об аналогичной проверке для консоли, под которой есть множество мест для возникновения возможной проблемы. Чаще всего, с клеммы фары слазят специальные крепёжные элементы, что и приводит к ухудшению рабочих характеристик. К тому же, сама по себе масса внутри фары имеет свойство к естественному окислению. Так что, вам придётся почистить массу на всём пути от генератора и аккумулятора до фар.

Не забывайте о вольтметрах

Монтажный блок

Ну и, конечно же, не забывайте о том, что в монтажном блоке находится целый ряд предохранителей и реле, которые могут выходить из строя. Каждый из них должен быть проверен. Помимо визуального осмотра, можно воспользоваться мультиметром (или же просто тестером), учитывая необходимые параметры.

Окисление

Её источник нужно найти и устранить. А, пока вы занимаетесь поисками, нужно зачистить контакты, и провести их обработку специальной силиконовой смазкой, которая ориентирована на применение в электрических цепях. Ключевая задача этой смазки заключается в вытеснении влаги.

Разъём лампы

Дополнительно, не лишним будет проверить сам разъём лампы. Довольно редко, но случается так, что водители проверяют все элементы цепи, забывая о том, что окисление может проходить и на самой лампе.

Описание для до рестайлинговых

Блок под капотом

Общая фото – схема

Описание предохранителей

F1Не используется
F2Не используется
F3 (25)Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем
F4 (15)Цепь электромагнитной муфты компрессора кондиционера
F5 (40)Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения
F6 (60)Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне
F7 (60)Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне
F8 (60)Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне
F9 (25)Цепи, находящиеся под напряжением в положении S и А ключа зажигания
F10 (80)Силовые цепи реле включения электрообогревателя салона
F11 (50) и F12 (25)Цепи блока управления ABS

Обозначение реле

  • К1 — Реле большой скорости вентилятора системы охлажде­ния
  • К2 — Реле кондиционера
  • КЗ — Реле малой скорости вентилятора системы охлаждения
  • К4 — Реле топливного насоса и катушек зажигания
  • К5 — Главное реле системы управления двигателем
  • К6 — Не используется
  • К7 — Реле противотуманных фар. Если его нет, то ПТФ не установлены.
  • К8 — Реле вентилятора отопителя

Другие варианты исполнения данного блока.

В этом случае, полное описание можете скачать тут.

Блок в салоне

Расположен в торце приборной панели с водительской стороны за крышкой.

Схема

Расшифровка

F1 (20)Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения
F2 (5)Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ;
F3 (10)Цепи ламп сигналов торможения
F4 (10)Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока
F5 (5)Цепь управления электромагнитной муфтой заднего редуктора
F6Резерв
F7Резерв
F8Резерв
F9 (10)Цепь лампы ближнего света левой блок-фары
F10 (10)Цепь лампы ближнего света правой блок-фары
F11 (10)Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов
F12 (10)Цепь лампы дальнего света правой блок-фары
F13 (30)Цепи электро стеклоподъемников задних дверей
F14 (30)Цепи электро стеклоподъемников передних дверей
F15 (10)Цепь блока управления ABS
F16 (15)Цепи обогрева сидений водителя и переднего пассажира
F17 (15)Цепи звуковых сигналов
F18 (10)Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря
F19 (10)Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола
F20 (7,5)Цепь лампы заднего противотуманного света
F21 (5)Цепи элементов обогрева наружных зеркал заднего вида
F22Резерв
F23Резерв
F24 (5)Цепь контроля усилителя рулевого управления
F26 (5)Цепь блока управления подушками безопасности
F27 (20)Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения
F28 (15)Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения
F29 (15)Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем
F30 (20)Цепи центрального замка
F31 (15)Цепь противотуманных фар
F32 (30)Силовая цепь реле обогрева стекла двери багажного отделения
F33Резерв
F34 (15)Цепь электромагнитной муфты заднего редуктора
F35Резерв
F36 (30)Силовая цепь реле К8 вентилятора отопителя
F37 (5)Цепи электроприводов наружных зеркал заднего вида
F38 (15)Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания
F39 (10)Реле электродвигателя системы отопления, кондиционирования и вентиляции

Отдельно, под противоугонным устройством, вдоль балки приборной панели могут находится реле дополнительного отопителя салона (1067 – 1068), а под щитком приборов реле обогрева заднего стекла (235).

Не работает ближний свет: причины

Итак, правильное освещение дороги во время движения автомобиля – очень важный фактор, обеспечивающий безопасность водителю, его пассажирам и другим участникам дорожного движения.

Находясь за рулем транспортного средства, водителю необходимо четко видеть дорогу, по которой движется авто.

Фары дальнего/ближнего света очень важны, поскольку именно они обеспечивают хорошую видимость и в ночное время суток и в условиях пасмурной погоды. На сегодня представлены несколько типов автомобильных фар света, которые можно условно разделить на такие категории:

  • Основные фары головного света, где используются галогенные, ксеноновые, разрядные лампы высокой интенсивности, диоды и т.д.;
  • Противотуманные фары — основное предназначение, дополнительное освещение дороги во время движения в густом тумане (чаще всего завод-производитель уже поставляет автомобили с комплектом противотуманных фар);
  • Фары-прожекторы — мощный свет фар обеспечивает водителю хорошую видимость, особенно во время поездки по незнакомым трассам (фары не предназначены для движения по городу, поскольку могут ослеплять других водителей);

При этом для ближнего и дальнего света, а также для противотуманных фар чаще всего используют галогенные лампы, обозначающиеся по типу цоколя как R2, H1, H3, H4, H7, HB3, HB4.

Что касается самой проблемы, если не работает ближний свет, причины могут быть разными.  При этом важно, чтобы причина неисправности фар ближнего света или дальнего была точно определена. Вот несколько основных причин, почему не горит ближний свет:

  • перегорели лампы ближнего света;
  • нити плавкого предохранителя расплавились (поскольку в основном цепи питания левой и правой фары не взаимосвязаны и защищены отдельными предохранителями, вышедший из строя один из плавких элементов может привести к отказу одной фары), неисправность диагностируется визуально. В случае затрудненного доступа к монтажному блоку, проверяют работу устройств, получающих питание от цепей, защищенных этими же предохранителями;
  • неисправное реле включения головного света (прекращение работы систем освещения, нет либо ближнего, либо дальнего света). Неисправность можно выявить на слух, путем включения фар и прослушивания возникающих звуков, если слышны короткие звонкие щелчки, реле исправно, если щелчки  отсутствуют — реле неисправно;

    Идущие к фарам разъемы электрических проводов подключены не корректно или не подключены вообще (например, забыли подключить после ремонта). В этом случае не горит только одна лампочка из двух передних фар
    .

  • попадание воды в подкапотное пространство автомобиля (окисление «фишек» в местах соединения проводов, как следствие «фишки»  перестают выполнять токопроводящую функцию). Диагностируют неисправность путем проверки всех именующихся проводов и соединений, подходящих к фарам ;
  • скачок в напряжения в бортовой сети (перегорание обеих лам одновременно);
  • другие нестандартные причины (например, трещина в фаре, через которую попадает вода и конденсируется влага).

Обратите внимание, если  неисправность не выявлена, проводят  дополнительную диагностику электропроводки с помощью процедуры «прозвонки» электрических цепей автомобиля мультиметром. Кстати, чтобы быстро определить причину, необходимо убедиться, что есть питание на клеммах

Само собой, отсутствие тока на клеммах, питающих лампы фар ближнего света, приведет к тому, что ближнего света не будет.

Кстати, чтобы быстро определить причину, необходимо убедиться, что есть питание на клеммах. Само собой, отсутствие тока на клеммах, питающих лампы фар ближнего света, приведет к тому, что ближнего света не будет.

Для диагностики такой неисправности необходимо проделать следующие действия:

  • вставить в разъем исправную лампу и «чиркнуть» проводом плюс об провод минус;
  • проскакивание искры между проводами или включение лампы свидетельствует о наличии тока в сети и, соответственно, указывает на неисправность в самих фарах либо лампах;
  • если нет искры либо лампа не зажглась — обрыв в сети питания фар.

Обратите внимание, такой способ проверки подойдет только для простых автомобилей, где система ЭСУД не отличается сложностью. В свою очередь, попытка замыкать провода «плюс» и «минус» на многих современных авто может привести к серьезным сбоям, появлению ошибок в памяти ЭБУ и т.д.

Перегорел предохранитель

Не менее распространенная причина, по которой не горят фары. Вскрывается блок, где сгруппированы все автомобильные предохранители, берется распиновка их расположения и ищется нужный. Сгоревшая перемычка в большинстве случаев видна невооруженным взглядом. С втыканием на место целой детальки справится и школьник, так что поездка на СТО в этом случае тоже будет, наверное, излишней.

Кстати, если предохранители летят с незавидной регулярностью, значит, имеет место пробой где-то в проводке. Либо прозванивайте всю цепь сами, либо посетите профессионального электрика – нелады с проводами грозят самыми разными неприятностями вплоть до пожара.

Проблемы с проводами:

Причем в очень разных местах. Проверять придется все колодки на подсоединении к реле и блоку предохранителей. Они могут быть плохо прикручены и отвалиться; могут окислиться и не пропускать ток. В первом случае достаточно подтянуть прижимные гайки, во втором – зачистить контакты. Проверить следует и кнопку включения: очень часто окисляется или отходит провод, который ведет к ней. Можно сказать, что в отечественных машинах в первую очередь стоит поинтересоваться именно кнопкой, а уж после лезть куда-то глубже.

Основы включения/отключения дальнего света фар

Когда можно включать дальнее освещение? Его активация допускается при низкой освещенности дороги на трассе за городом либо в городских условиях с учетом, что это не доставит неудобства другим автомобилистам. Помните о том, что такое освещение слепит других участников дорожного движения, что может привести к созданию аварийной ситуации на дороге.

Как включить оптику своими руками:

  1. Если речь идет об отечественных автомобилях ВАЗ, то в первую очередь нужно активировать габаритную оптику, а также ближнее освещение. В этих авто переключатель обычно расположен на центральной консоли, справа от рулевого колеса. После того, как эти составляющие будут включены, можно активировать дальнее освещение, для этого используется подрулевой рычаг, установленный сразу же под рулем справа. В частности, вам нужно отодвинуть этот рычаг от себя, к лобовому стеклу до того, как не раздастся щелчок. Если вы направите рычаг на себя, это будет кратковременное включение, так называемое моргание.
  2. Что касается авто зарубежного производства, то в данном случае все действия осуществляется с использованием только одного рычага, который обычно расположен слева от руля. На рычаге имеется наконечник, при повороте которого активируются габариты, а также ближний свет. Что касается дальнего, то в данном случае нужно будет либо дальше провернуть наконечник, либо потянуть сам переключатель от себя, то есть в сторону лобового стекла.

Предохранители и реле Renault Logan — «В Мире Дорог»

Беря в учет исключительно элементы – нет разницы в используемых предохранителях. На авто устанавливаются вставки единого образца.

Снять и заменить блок предохранителей

Следует придерживаться простого алгоритма действий.

  1. Надежно закрепить машину в устойчивом положении.
  2. Отключить силовые жилы от аккумулятора.
  3. Снять крышку монтажника, используя подходящий инструмент.
  4. Освободить крепления устройства и вынуть его с посадочного места.
  5. Отсоединить от блока контактные клеммы проводов, после этого деталь можно полностью снять с машины.

Замена предохранителей

Периодически один или несколько элементов в машине перегорает и требуется их замена. Поломка считается нормой, если происходит единично, без повторений. При обслуживании авто рекомендуется замену выполнять специальным пинцетом или щипцами. Вынимать вставку из гнезда руками запрещено.

Также следует придерживаться номинала элемента. Если в гнезде ставится предохранитель на 25 ампер, монтировать на его место деталь с отличающейся маркировкой категорически запрещается.

Почему могут не гореть фары на автомобиле

Все зависит от характера неисправности, иногда только по этому признаку можно быстро найти поломку. Сразу стоит отметить, что неполадки для фар ближнего, дальнего света и габаритов примерно одинаковы, поэтому смысла рассматривать каждый из вариантов отдельно нет. Намного проще обобщить все возможные проблемы, чтобы упростить работу и проверять только то, что может быть причиной неисправности световых приборов.

За неработающую фару предусмотрено наказание в виде штрафа.

Варианты размещены от наиболее часто встречающихся к наименее распространенным:

Перегорела лампочка ближнего света или спираль в комбинированной лампочке, отвечающей за оба варианта освещения. В этом случае проще всего извлечь элемент и проверить его на глаз. В некоторых моделях доступ затруднен и придется снимать дополнительные узлы, например, корпус воздушного фильтра или аккумуляторную батарею. Осмотр позволяет быстро выявить неполадку, но чтобы устранить ее, потребуется лампа, лучше всего возить запасной элемент на всякий случай.

Выход из строя плавкого предохранителя – еще одна распространенная проблема. В большинстве современных авто на каждую фару идет отдельный предохранитель, поэтому при выходе его из строя перестает работать только один элемент освещения. Но в старых машинах может быть вариант с одним узлом на обе фары. Если доступ к блоку предохранителей затруднен, можно определить его исправность, если знать, за что еще отвечает нужный элемент. Обычно он выполняет не одну функцию, что позволяет провести диагностику даже без снятия.

Реле включения ближнего или дальнего света – еще одно звено, которое нередко дает сбой

Тут важно знать, какое реле отвечает за освещение, чтобы проверить его зрительно (нередко после снятия можно увидеть копоть или нагар на ножках), а также послушать, раздается ли щелчок при включении света подрулевым переключателем. Если никаких звуков нет, то скорее всего вышло из строя именно реле

Это частая причина того, что перестали гореть фары ближнего и дальнего света одновременно.

Разъемы на фарах могут ослабиться от вибрации или отсоединиться, если при установке их защелкнули не до конца. В этом случае лампа может работать какое-то время, но после контакты потихоньку отходят и свет перестает работать. Также может быть повреждена проводка, что проверить сложнее. Еще одна причина, которая встречается – оборвался проводок массы, обычно он идет на кузов, со временем контакт ухудшается или клемма отходит и свет перестает работать.

Подрулевой переключатель является слабым звеном в некоторых моделях машин. Это своего рода болезнь, из-за которой периодически перестает работать свет и другие функции, которые включаются «стрекозой». Тут причины могут быть в износе дорожек, конструктивных недоработках или подгорании контактов из-за высокой нагрузки при включении света.

Проблемы с блоком реле также могут стать причиной неисправности. Часто со временем выгорает минусовая или плюсовая дорожка в блоке реле, что нарушает питание. Причиной сбоев в работе может стать сырость, если модуль недостаточно хорошо защищен от влаги.

Для снятия нагрузки с подрулевого переключателя и обеспечения стабильной работы фар в систему можно добавить дополнительные реле.

Перегорела нить накала в лампочке

Первая мысль, которая приходит в голову, если не включился какой-либо источник света – перегорела лампочка. Автомобильные лампы устроены таким образом, что спираль ближнего света может перегореть при работоспособной спирали дальнего света. То есть, в галогеновых лампах имеются две отдельные нити накаливания, и обрыв одной из них не оказывает никого влияния на работоспособность второй.

Чтобы произвести замену лампочки, вовсе не обязательно обращаться к услугам автоэлектрика. Достаточно выполнить следующие действия:

  • открыть капот автомобиля;
  • демонтировать защитный кожух на обеих сторонах фары;
  • отключить контактную группу;
  • снять пружинные фиксаторы;
  • вытащить перегоревшую лампочку;
  • вставить новую;
  • произвести все подготовительные действия в обратном порядке.

При этом не следует забывать о соблюдении некоторых правил:

  • поверхность колбы рекомендуется протереть перед установкой спиртом, иначе она может сразу же сгореть из-за наличия жирных или грязных пятен;
  • не следует прикасаться к колбе незащищёнными руками, так как это может привести к загрязнению её поверхности. Лучше всего это делать в хлопчатобумажных перчатках, но можно и с помощью салфетки или тряпки.

Настройка света фар своими руками

Настройка света фар должна проводиться в соответствии с руководством по эксплуатации автомобиля. Перед началом регулировки необходимо выполнить ряд подготовительных работ. Для настройки света фар самостоятельно необходима стена с прилегающей ровной площадкой или специальный стенд (щит). Стена (стенд) должна быть строго вертикальной, без малейших выступов, наклонов и прочих неровностей. Как вариант, можно использовать участок возле гаража, если он подходит под вышеописанные параметры.

Подготовительные работы

На стене необходимо расчертить горизонтальную линию, на расстоянии от центра фары до пола. Для рисования лучше всего использовать мел. Чтобы упростить данную процедуру, можно подогнать автомобиль вплотную к стене и включить оптику. Это поможет быстро определить центр фар. На разметку также необходимо добавить ещё одну горизонтальную линию, ниже первой 50—75 мм (для отечественных 50 мм, для зарубежных, класса люкс 75 мм).

После этого рисуем три вертикальные линии: ось автомобиля и две по центру фар. Если оптика представлена раздельными элементами дальнего и ближнего света, нужно нарисовать вертикальные линии для каждой фары. Расстояние автомобиля от стены определяется моделью машины. Как правило, для отечественных автомобилей — 5 м; для зарубежных — 7 метров.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
