Электросистема автомобилей Рено

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Установка сигнализациии на Renault Duster

Для управления центральным замком, автоматическим закрыванием стекол при постановке на охрану и другими функциями возможно понадобятся дополнительные модули. Цена сигнализации с установкой на Renault Duster может корректироваться в зависимости от конкретной модели, года выпуска автомобиля и его комплектации. Например, для Renault Duster 2016 года мы можем предложить установить сигнализацию на Renault Duster StarLine A93 2CAN.

Установили на авто StarLine A93 2CAN-LIN

Автомобильная охранная система StarLine A93 2CAN+2LIN оснащена функцией

Читать еще: Как поменять задние тормозные колодки на Рено Дастер видео

На автомобиле присутствует CAN шина, поэтому сигнализацию нужно устанавливать с CAN модулем, например StarLine A93 2CAN

Точки подключения автосигнализации Pandora DX-50B на Renault Duster 2017

Замок зажигания: +12 — красный зажигание — желтый напротив красного acc — желтый напротив белого стартер — белый

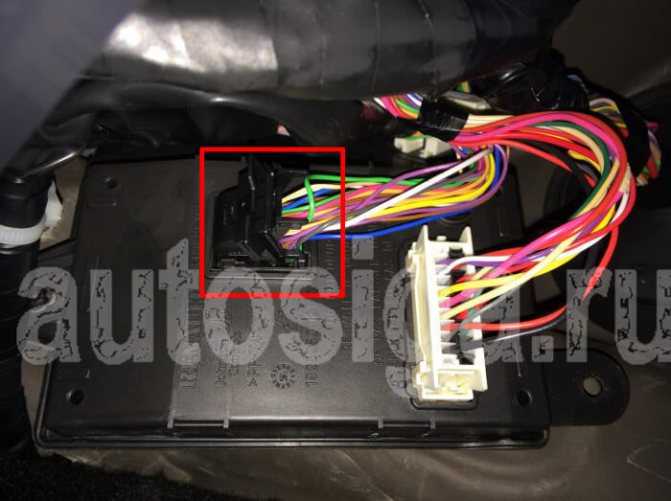

На блоке BCM в черном разъёме: CAN-H — розовый пин 4 CAN-L — белый пин 3 повороты — бежевый пин 8 — управление импульсное если есть штатный концевик капота — в сером разъёме крайний песочный.

Обход штатного иммобилайзера — разрешить обход по CAN и провести обучение и вычисление ключа через alarmstudio. Также при подобном подключении надо подать на время работы стартера минус на белый провод, пин 3, серый разъём (при наличии реле стартера). Я для этого переназначил канал обходчика.

Точки подключения автосигнализации на Renault Duster 2015

Замок зажигания: +12 — красный зажигание — желтый acc — желтый стартер — белый

Щиток приборов: ручник — оранжевый, 10 pin ( 3-й справа верхний) генератор — зеленый, 22 pin (3-й справа нижний)

Чёрный разъём на блоке BCM: концевик водительский — 32 pin (оранжевый) концевик передний правый — 30 pin (бежевый) концевики задние и багажник — 33 pin (голубой)

Белый разъем на блоке BCM: повороты — тонкие зеленый и фиолетовый (5 и 12 pin)

Выбор типа сигнализации для последующей установки

Для автомобиля Рено Логан на рынке представлено огромное множество различных моделей нештатных систем сигнализации. Владельцу лишь остается сделать выбор и определиться с тем, какую систему ставить. Большинство современных систем в бюджетном сегменте имеют незначительные отличия, которые заключаются в следующем:

1. Наличие системы автозапуска двигателя. Положительной стороной автозапуска является возможность прогрева силового агрегата в зависимости от требований владельца. Установка системы, оснащенной автозапуском, требует небольших, но дополнительных работ с системой зажигания Рено Логан;

Принцип работы системы автозапуска: автомобиль находится в закрытом состоянии, однако блок сигнализации запускает двигатель и начинается его прогрев.

1. Также многие системы оснащаются аварийной кнопкой, сигнализирующей об опасности (такой тип аварийной кнопки обязательно входит в комплект системы с автозапуском).

Любая сигнализационная система содержит перечень правил по установке и эксплуатации, при соблюдении которых можно подключить основные элементы к системам автомобиля, остальные же действия должны быть совершены автолюбителем, исходя из собственного опыта и представлений о безопасности.

Обход штатного иммобилайзера Renault Logan автосигнализацией по LIN

Подключения для деактивации штатного иммобилайзера во время автозапуска производим в черном разъеме блока BCM.

В этом же разъеме находится провод управления светодиодом состояния иммобилайзера на приборной панели – пин №32. При реализации запуска двигателя с помощью бесключевого алгоритма необходимо этот провод разрывать с помощью реле. Управление реле осуществляется дополнительным каналом. Канал включаем на время включения зажигания (с помощью таблицы таймерных каналов).

DATA (LIN) – pin 36, СИД штатного иммо – pin 32

СИД – лиловый, DATA LIN – белый

Войдите на 21-ый уровень программирования и проделайте нижеследующие действия.

Как работает полный привод Duster?

В наше время не многие хотят вникать в тонкости работы механизмов в автомобиле, предпочитая проводить техническое обслуживание в автосервисе. Поэтому первым делом рассмотрим в общих чертах, как активировать на Рено Дастер полный привод.

Чтобы включить 4WD, достаточно повернуть удобную шайбу, расположенную на центральной консоли.

Режим 2WD

Если повернуть шайбу управления системой полного привода в положение 2WD, то у Renault Duster будет задействована только передняя ось. При этом на приборном щитке загорится соответствующий индикатор. Также система ЕТС может сама перейти в этот режим, при неполадках в трансмиссии Рено Дастер. К таким неисправностям относятся:

• Внутренняя поломка системы.
• Механические неполадки в блоке, управляющем системой впрыска.
• Серьёзные межсистемные неисправности.

При этом на приборке засветятся лампы, сигнализирующие о поломке и о переходе в режим монопривода. Так же полный привод отключается при перегреве муфты (220 градусов по Цельсию или больше). В этом случае индикатор 2wd будет мигать.

Чтобы на Renault Duster 4×4 активировать режим автоматического включения полного привода в нужный момент, надо повернуть шайбу в позицию «Auto». После этого на приборном щитке погаснут индикаторы «2WD» и «4WD Lock». При активации этого режима электроника контролирует усилие, поступающее через кардан от двигателя на заднюю ось. Соотношение момента, распределяемого между задними и передними колёсами, зависит от разницы в их скорости вращения.

Такая регулировка происходит при следующих условиях:

• Работающий двигатель.
• Автомобиль ускоряется, при этом педаль газа нажата больше чем на 20 %.
• Не выполняется торможение.

Тогда возможен один из вариантов:

• Если нагрев муфты составит более 160, и менее 220 градусов электроника переведёт систему в режим 4wd Lock. При этом муфта полностью блокируется, что снижает трение её дисков между собой. На панели приборов начнёт мигать индикатор «4wd Lock». Если температура муфты превышает 220 градусов, то задняя ось отключается полностью, весь крутящий момент поступает только на передние колёса. На приборке замигает сигнализатор «2wd». Когда ЕТС остынет до 142 °С, вновь заработает автоматический полный привод. Так система предохраняет узлы трансмиссии от серьёзных поломок.
• Подводим итог вышесказанному: в системе полного привода Рено Дастер распределяемый между осями крутящий момент зависит от соотношения частоты их вращения. При перегреве сначала включается режим 4WD LOCK, а при повышении температуры до 220 °С задний мост отключается вовсе. Об этом надо помнить, передвигаясь по бездорожью, иначе можно, упустив момент, увязнуть в грязи, оставшись лишь с одной работающей осью.

4WD LOCK

Когда передвижение в условиях близких к экстремальным (по грязи, песку, снегу или при штурме крутого склона) выручит режим 4wd Lock. В этом случае постоянно задействованы обе оси. Для активации надо повернуть шайбу так, чтобы её белая метка оказалась напротив надписи «Lock». Затем переключатель сам возвратится в положение «Auto», а на приборной панели засветится индикатор «4wd Lock». Владельцам Рено Дастер полезно знать, как работает полный привод. Это позволит использовать его эффективней.

При выбранном режиме 4WD электроника обеспечит подачу наибольшего крутящего момента на низкой скорости (30 км/ч и ниже). С повышением скорости будет пропорционально снижаться и момент.

Для того, чтобы такая регулировка крутящего момента была доступна, необходимы следующие условия:

• Работающий двигатель.
• Ускорение автомобиля.
• Скорость более 30 км/ч.
• Не выполняется торможение.
• В противном случае блокируемый 4WD будет не доступен.

Меры профилактики

Что необходимо знать реноводу о профилактике:

1. В блок предохранителей всегда ставятся только те предохранительные элементы, которые соответствуют номиналу (10 ампер, 12, 20 и т.д.). Если цифры не будут совпадать, это может привести к ускоренному выходу из строя оборудования или возможным замыканиям, а это, в свою очередь, может стать причиной возгорания.
2. Про установке новых гаджетов проводка должна быть уложена так, чтобы она не мешала и водитель с пассажирами не цепляли провода. Прокладка проводки должна осуществляться подальше от движущихся частей кузова и агрегатов, чтобы не допустить ее перетирания и обрыва.
3. Для установки акустики используйте соответствующие провода.
4. Не давайте электрооборудованию работать долго без включенного двигателя, это может посадить АКБ.

Описание для до рестайлинговых

Блок под капотом

Общая фото — схема

Описание предохранителей

F1	Не используется
F2	Не используется
F3 (25)	Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем
F4 (15)	Цепь электромагнитной муфты компрессора кондиционера
F5 (40)	Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения
F6 (60)	Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне
F7 (60)	Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне
F8 (60)	Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне
F9 (25)	Цепи, находящиеся под напряжением в положении S и А ключа зажигания
F10 (80)	Силовые цепи реле включения электрообогревателя салона
F11 (50) и F12 (25)	Цепи блока управления ABS

Обозначение реле

• К1 — Реле большой скорости вентилятора системы охлажде­ния
• К2 — Реле кондиционера
• КЗ — Реле малой скорости вентилятора системы охлаждения
• К4 — Реле топливного насоса и катушек зажигания
• К5 — Главное реле системы управления двигателем
• К6 — Не используется
• К7 — Реле противотуманных фар. Если его нет, то ПТФ не установлены.
• К8 — Реле вентилятора отопителя

Другие варианты исполнения данного блока.

В этом случае, полное описание можете скачать тут.

Блок в салоне

Расположен в торце приборной панели с водительской стороны за крышкой.

Схема

Расшифровка

F1 (20)	Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения
F2 (5)	Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ;
F3 (10)	Цепи ламп сигналов торможения
F4 (10)	Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока
F5 (5)	Цепь управления электромагнитной муфтой заднего редуктора
F6	Резерв
F7	Резерв
F8	Резерв
F9 (10)	Цепь лампы ближнего света левой блок-фары
F10 (10)	Цепь лампы ближнего света правой блок-фары
F11 (10)	Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов
F12 (10)	Цепь лампы дальнего света правой блок-фары
F13 (30)	Цепи электро стеклоподъемников задних дверей
F14 (30)	Цепи электро стеклоподъемников передних дверей
F15 (10)	Цепь блока управления ABS
F16 (15)	Цепи обогрева сидений водителя и переднего пассажира
F17 (15)	Цепи звуковых сигналов
F18 (10)	Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря
F19 (10)	Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола
F20 (7,5)	Цепь лампы заднего противотуманного света
F21 (5)	Цепи элементов обогрева наружных зеркал заднего вида
F22	Резерв
F23	Резерв
F24 (5)	Цепь контроля усилителя рулевого управления
F26 (5)	Цепь блока управления подушками безопасности
F27 (20)	Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения
F28 (15)	Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения
F29 (15)	Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем
F30 (20)	Цепи центрального замка
F31 (15)	Цепь противотуманных фар
F32 (30)	Силовая цепь реле обогрева стекла двери багажного отделения
F33	Резерв
F34 (15)	Цепь электромагнитной муфты заднего редуктора
F35	Резерв
F36 (30)	Силовая цепь реле К8 вентилятора отопителя
F37 (5)	Цепи электроприводов наружных зеркал заднего вида
F38 (15)	Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания
F39 (10)	Реле электродвигателя системы отопления, кондиционирования и вентиляции

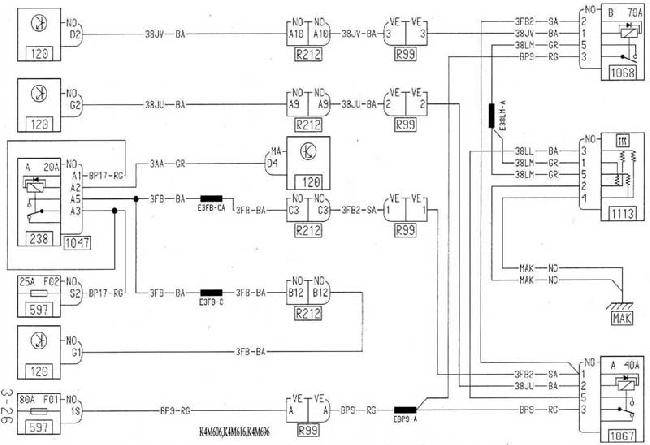

Отдельно, под противоугонным устройством, вдоль балки приборной панели могут находится реле дополнительного отопителя салона (1067 — 1068), а под щитком приборов реле обогрева заднего стекла (235).

Это интересно: Проверка электрооборудования Renault Logan 2004-2009 Бензин

Устранение неполадок

Перед началом работы по выявлению и устранению неисправностей нужно изучить соответствующую электросхему. Непосредственно поиск неполадок необходимо производить, поочередно выявляя работающие элементы контура.

Если в одном контуре одновременно выходит из строя сразу несколько элементов, то практически всегда предохранитель перегорает, либо нарушается контакт с массой. Как правило, замыкание происходит на единственный предохранитель или массу.

Для выявления неполадок нужно сначала детально проверить состояние предохранителей, проводки и контактных разъёмов. Нередки случаи, когда ток не может поступать к устройству из-за окисления или перегоревшего предохранителя.

При поиске и определении нерабочего участка можно воспользоваться измерительными приборами: тестером и вольтметром

Опять же нужно обратить внимание на электросхему Рено Логан и с её помощью спланировать, в какие места контура и по каким путям лучше подключить прибор для эффективного выявления поломки

Также удобно воспользоваться контрольной лампочкой с напряжением 12 вольт с припаянными проводами, а также комплектом соединительных проводов и собственным источником питания. Эти приспособления могут пригодиться при шунтировании и подключенияи всевозможных элементов оборудования для определения вышедшего из строя участка. В этом случае опять же следует руководствоваться электросхемой подключения приборов.

Описание для до рестайлинговых

Блок под капотом

Общая фото — схема

Описание предохранителей

F1	Не используется
F2	Не используется
F3 (25)	Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем
F4 (15)	Цепь электромагнитной муфты компрессора кондиционера
F5 (40)	Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения
F6 (60)	Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне
F7 (60)	Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне
F8 (60)	Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне
F9 (25)	Цепи, находящиеся под напряжением в положении S и А ключа зажигания
F10 (80)	Силовые цепи реле включения электрообогревателя салона
F11 (50) и F12 (25)	Цепи блока управления ABS

Обозначение реле

• К1 — Реле большой скорости вентилятора системы охлажде­ния
• К2 — Реле кондиционера
• КЗ — Реле малой скорости вентилятора системы охлаждения
• К4 — Реле топливного насоса и катушек зажигания
• К5 — Главное реле системы управления двигателем
• К6 — Не используется
• К7 — Реле противотуманных фар. Если его нет, то ПТФ не установлены.
• К8 — Реле вентилятора отопителя

Другие варианты исполнения данного блока.

В этом случае, полное описание можете скачать тут.

Блок в салоне

Расположен в торце приборной панели с водительской стороны за крышкой.

Схема

Расшифровка

F1 (20)	Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения
F2 (5)	Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ;
F3 (10)	Цепи ламп сигналов торможения
F4 (10)	Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока
F5 (5)	Цепь управления электромагнитной муфтой заднего редуктора
F6	Резерв
F7	Резерв
F8	Резерв
F9 (10)	Цепь лампы ближнего света левой блок-фары
F10 (10)	Цепь лампы ближнего света правой блок-фары
F11 (10)	Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов
F12 (10)	Цепь лампы дальнего света правой блок-фары
F13 (30)	Цепи электро стеклоподъемников задних дверей
F14 (30)	Цепи электро стеклоподъемников передних дверей
F15 (10)	Цепь блока управления ABS
F16 (15)	Цепи обогрева сидений водителя и переднего пассажира
F17 (15)	Цепи звуковых сигналов
F18 (10)	Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря
F19 (10)	Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола
F20 (7,5)	Цепь лампы заднего противотуманного света
F21 (5)	Цепи элементов обогрева наружных зеркал заднего вида
F22	Резерв
F23	Резерв
F24 (5)	Цепь контроля усилителя рулевого управления
F26 (5)	Цепь блока управления подушками безопасности
F27 (20)	Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения
F28 (15)	Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения
F29 (15)	Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем
F30 (20)	Цепи центрального замка
F31 (15)	Цепь противотуманных фар
F32 (30)	Силовая цепь реле обогрева стекла двери багажного отделения
F33	Резерв
F34 (15)	Цепь электромагнитной муфты заднего редуктора
F35	Резерв
F36 (30)	Силовая цепь реле К8 вентилятора отопителя
F37 (5)	Цепи электроприводов наружных зеркал заднего вида
F38 (15)	Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания
F39 (10)	Реле электродвигателя системы отопления, кондиционирования и вентиляции

Отдельно, под противоугонным устройством, вдоль балки приборной панели могут находится реле дополнительного отопителя салона (1067 — 1068), а под щитком приборов реле обогрева заднего стекла (235).

Это интересно: Уход за обивкой и ковриками салона Renault Duster

Что входит в электросхему?

Вне зависимости от того, каким транспортным средством вы владеете — Рено Дастер, Рено Сандеро, Логан или любым другим авто, нужно уметь разбираться в электрической схеме. Ведь даже элементарные знания по подключению проводки могут помочь решить проблемы в работе электрооборудования.

В автомобилях Рено Меган 2, Рено Флюенс или Логан схема электропроводки включает в себя следующие элементы:

• систему запуска силового агрегата;
• систему освещения, включающую в себя ближний свет, дальний и габаритные огни;
• устройство обогрева салона;
• устройство подачи звукового сигнала;
• поворотные указатели;
• световую сигнализацию;
• совокупность датчиков и регуляторов разных систем;
• устройство блокировки дверных замков;
• аудиосистему.

Если транспортное средство оборудовано дополнительными устройствами, к примеру, такими ка фаркоп или противотуманная оптика, то общая схема также будет включать в себя схему подключения фаркопа или противотуманок.

Схема современного Логана

Самостоятельная диагностика

Электрика автомобиля Renault Duster не поддерживает диагностику работоспособности клаксона с отображением кода ошибки. Для тестирования необходимо разобрать облицовку рулевой колонки и осмотреть изоляцию. В большинстве случаев обрыв происходит в блоке переключателей (из-за неудачной схемы провод переламывается на месте пайки). Затем следует осмотреть предохранитель. В случае целостности вставки необходимо снятие бампера и проверка клаксона прямой подачей постоянного тока напряжением 12 В.

Для тестирования проводки в блоке переключателей необходимо:

• Отвернуть винты с головкой Torx T15, расположенные на нижней части кожуха рулевой колонки.
• Снять крышки, что позволит добраться до жгутов электропроводки переключателей.
• Повернуть рулевое колесо в левую сторону до момента открытия доступа к винтам с головкой под крестообразную отвертку.
• Открутить шурупы, а затем вытянуть подрулевой модуль движением влево (конструкция выйдет из посадочного гнезда по направляющим).
• Отсоединить колодку от штекера на блоке.
• Проверить состояние проводов, которые отрываются по линии пайки к контактным пластинам.

Для тестирования работоспособности клаксона нужно открутить шурупы.

Что входит в электросхему?

Вне зависимости от того, каким транспортным средством вы владеете — Рено Дастер, Рено Сандеро, Логан или любым другим авто, нужно уметь разбираться в электрической схеме. Ведь даже элементарные знания по подключению проводки могут помочь решить проблемы в работе электрооборудования.

В автомобилях Рено Меган 2, Рено Флюенс или Логан схема электропроводки включает в себя следующие элементы:

• систему запуска силового агрегата;
• систему освещения, включающую в себя ближний свет, дальний и габаритные огни;
• устройство обогрева салона;
• устройство подачи звукового сигнала;
• поворотные указатели;
• световую сигнализацию;
• совокупность датчиков и регуляторов разных систем;
• устройство блокировки дверных замков;
• аудиосистему.

Если транспортное средство оборудовано дополнительными устройствами, к примеру, такими ка фаркоп или противотуманная оптика, то общая схема также будет включать в себя схему подключения фаркопа или противотуманок.

Схема современного Логана

Дополнительные модули

Renault также имеет обслуживающие, вспомогательные и другие немаловажные модули, которые включены в общую схему кроссовера. Среди них блоки:

• муфты кондиционера;
• дальнего и ближнего света;
• габаритов и подсветки номерного знака;
• обогрева стекла и зеркал;
• освещения багажного отделения и салона;
• центрального замка Duster;
• противотуманных фар;
• отопителя и кондиционера;
• подключения медиацентра Рено Дастер.

Благодаря специально разработанному последовательному протоколу шина заменяет сотни проводов, которые раньше оплетали кузов авто. По двум проводам все важные устройства обмениваются данными со скоростью передачи 1 МГЦ. Например, сведения о скорости движения каждого из колес считываются с частотой 100 раз в секунду.

Шина CAN также обеспечивает цифровую диагностику устройств Рено. Для этого существуют специальные сканеры, применяемые на станциях технического обслуживания. Но ни что не запрещает это делать и самостоятельно.

Источник статьи: http://portal-mashin.ru/duster/rendus-repair/elektricheskaya-shema-reno-daster.html

Работа с электропроводкой

Даже человек без углублённых знаний понимает, что электрическая цепь должна быть замкнута, иначе ток от источника к потребителю просто не будет протекать. В каждой отдельной цепи присутствуют различные элементы: выключатели, предохранители, реле, измерительные приборы и другие всевозможные узлы. Чтобы было несложно разобраться в огромном количестве проводов и правильно с ними работать, контакты отличаются своим обозначением.

Схема Рено Логан требует, прежде всего, правильной работы с ней. Поэтому стоит воспользоваться следующим алгоритмом действий с электросхемой:

Найти в легенде необходимую деталь, к примеру, выключатель вентилятора отопителя.
Обратить внимание на номер и соответствующий путь тока.

Чтобы полноценно разобраться в устройстве электропроводки автомобиля Рено Логан, следует ознакомиться с обозначением узлов и деталей и выучить легенду. Для большего удобства к буквенным обозначениям добавляют числа, а приборы и провода выделяются своим цветом. Реле и электронные устройства часто представлены в сером фоне, а линии показывают внутренние соединения, то есть то, каким образом электрооборудование соединяется друг с другом и с основной платой. В чёрном квадрате написано число, обозначающее место реле на плане и держателей предохранителей. На схеме также отмечены контакты.

Для определения цветов электропроводки автомобиля Рено Логан используются специальные «ключи», которые обознаются на схеме так:

• Синий цвет — bl.
• Коричневый — br.
• Жёлтый — ge.
• Зелёный — gn.
• Серый — gr.
• Красный — ro.
• Чёрный — sw.
• Лиловый — li.
• Белый — ws.

Ремонт электрики Логан

Прежде, чем начать ремонт электрики Логан, мастер тестирует каждый из компонентов электрической системы автомобиля. Каким бы сложным ни предстоял ремонт, это необходимо, чтобы обеспечить надлежащее его качество. Стоимость ремонта в основном зависит от количества деталей, требующих замены, и их суммарной стоимости.

Ремонт электрики в автомобилях Renault

Электрическая сеть автомобиля состоит из всех источников (аккумулятор, генератор) и потребителей электроэнергии, соединённых проводами (кондиционер, магнитола, освещение и пр.). К ней также относятся разделительные устройства, средства коммутации и плавкие предохранители для защиты от перегрузок и коротких замыканий. Чувствительные к температурно-влажностному режиму, эти элементы нуждаются в периодической диагностике и замене.

Электросхема renault logan — схема электрооборудования

   Продолжение сборника электросхем для автомобиля Renault Logan. Все схемы предоставляются абсолютно бесплатно и без регистрации. Для увеличения — кликните на картинке. В этой части вы найдёте схемы таких модулей, как электропривод зеркал, противотуманные фары, электростеклоподъемники передних дверей, электровентилятор системы отопления и вентиляции салона и другие.

Схема электропривода зеркалRenault Logan

1 — блок предохранителей в салоне; 2 — блок управления наружными зеркалами заднего вида; 3 — электропривод левого наружного зеркала заднего вида с обогревом; 4 — электропривод правого наружного зеркала заднего вида с обогревом.

Ближний свет — схема

1 — блок предохранителей 597А в моторном отсеке; 2 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 — блок предохранителей в салоне; 4 — правая передняя фара; 5 — левая передняя фара; 6 — комбинация приборов.

Электростеклоподъемники передних дверейRenault Logan

1 — выключатель электростеклоподъемников передней пассажирской двери; 2 — электродвигатель стеклоподъемника передней пассажирской двери; 3 — электродвигатель стеклоподъемника двери водителя; 4 — блок предохранителей в салоне; 5 — импульсный выключатель электростеклоподъемников двери водителя.

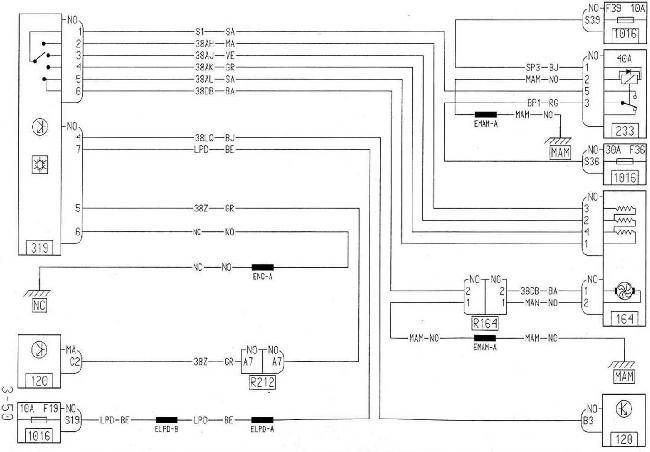

Электровентилятор системы отопления и вентиляции салонаRenault

1 — блок предохранителей в салоне; 2 — реле 233; 3 — разъем электропроводки моторного отсека/салона (моноблок); 4 — электровентилятор системы отопления и вентиляции; 5 — блок реле 784 в моторном отсеке; 6 — диод кондиционера и усилителя рулевого управления; 7 — электромагнитная муфта компрессора кондиционера; 8 — ЭБУ; 9 — блок управления системой отопления и вентиляции салона.

Электросхема звукового сигнала

1 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 2 — блок предохранителей в салоне; 3 — звуковой сигнал Рено.

Схема центральной блокировки замков

1 — коммутационный блок салона; 2 — разьем электропроводки панели приборов/левой задней части кузова; 3 — электропривод замка правой задней двери; 4 — электропривод замка левой задней двери; 5 — электропривод замка правой передней двери; 6 — электропривод замка двери водителя; 7 — выключатель системы центральной блокировки замков; 8 — блок предохранителей в салоне.

Система управления ABS

1 — блок предохранителей в салоне; 2 — блок предохранителей 597С в моторном отсеке; 3 — ЭБУ ABS; 4 — разъем электропроводки панели приборов/левой задней части кузова; 5 — датчик скорости вращения правого заднего колеса; 6 — датчик скорости вращения левого заднего колеса; 7 — датчик скорости вращения левого переднего колеса; 8 — датчик скорости вращения правого переднего колеса; 9 — выключатель стоп-сигналов; 10 — диагностический разьем; 11 — комбинация приборов.

Очиститель и омыватель ветрового стекла, омыватель фар — схемы электрооборудования

1 — насос омывателя ветрового стекла; 2 — комбинация приборов; 3 — коммутационный блок салона; 4 — электродвигатель очистителя ветрового стекла; 5 — рычаг переключателя очистителя и омывателя ветрового стекла с кнопкой переключения режимов отображения бортового компьютера; 6 — блок предохранителей в салоне; 7 — блок реле 299 в моторном отсеке.

Освещения салонаRenault Logan

1 — коммутационный блок салона; 2 — разъем электропроводки панели приборов/левой задней части кузова; 3 — плафон освещения салона; 4 — концевой выключатель двери водителя; 5 — концевой выключатель правой передней двери; 6 — концевой выключатель правой задней двери; 7 — концевой выключатель левой задней двери.

Подключение динамиков акустической системы автомобиля

1 — автомагнитола; 2 — разъем электропроводки моторного отсека/салона (моноблок); 3 — блок предохранителей в салоне; 4 — прикуриватель; 5 — датчик скорости автомобиля; 6 — правый передний динамик; 7 — правый задний динамик; 8 — левый задний динамик; 9 — левый передний динамик; 10 — разъем электропроводки панели приборов/левой задней части кузова.

Задние противотуманные фонариRenault Logan

1 — блок предохранителей 597А в моторном отсеке; 2 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 — блок предохранителей в салоне; 4 — левый задний фонарь.

    РЕМОНТ АВТОЭЛЕКТРОНИКИ           ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ

Схема электрооборудования автомобиля Renault logan (рено логан).

Система обозначений.

Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.

1. Схема соединений переднего жгута проводов.
2. Подрулевые переключатели.
3. Блок управления подушками безопасности, отопление, выключатели стеклоподъемников и т.д.
4. Коммутационный блок и комбинация приборов.
5. Блок предохранителей.
6. Задний жгут проводов.
7. Жгут проводов двигателя.
8. Электронный блок управления двигателем.
9. Подушка безопасности пассажира.

Схема соединений переднего жгута проводов.

Блок управления подушками безопасности, отопление, выключатели стеклоподъемников и т.д.

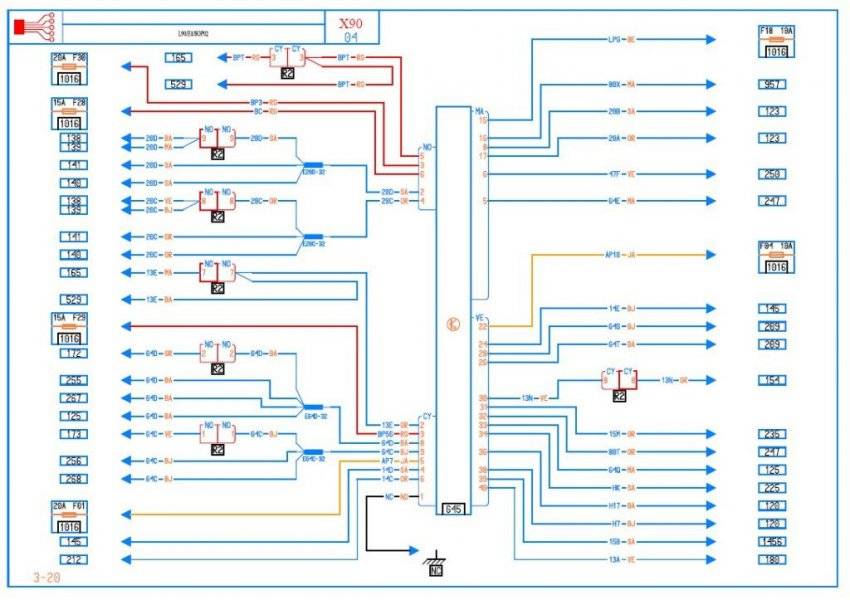

Коммутационный блок и комбинация приборов.

Задний жгут проводов.

Жгут проводов двигателя.

Электронный блок управления двигателем.

Источник
