Рено Логан замена датчика холостого хода на 1.4 и 1.6

Заменить РХХ Рено Логан 1,4

Вышедший из строя регулятор холостого хода – РХХ (датчик холостого хода) ЭСУД Рено Логан 1,4 проявляет себя ухудшением работы двигателя автомобиля на холостом ходу.

Рассмотрим как заменить неисправный регулятор холостого хода Рено Логан с двигателем 1,4 л.

Необходимые инструменты, приспособления и запчасти

— Ключ «Torx T-30»

— Новый регулятор холостого хода VDO или ERA (или другого производителя)

Порядок замены РХХ

— Снимаем «минусовую» клемму с аккумуляторной батареи

— Снимаем корпус воздушного фильтра двигателя

См. «Как снять корпус воздушного фильтра двигателя автомобиля Рено Логан 1,4»

— Снимаем регулятор холостого хода

Отсоединяем клемму от регулятора ХХ. Ключом «Torx T-30» отворачиваем два самореза его крепления. Извлекаем регулятор из посадочного отверстия.

— Устанавливаем новый регулятор холостого хода

Одеваем на корпус регулятора резиновое уплотнительное кольцо. Смазываем кольцо небольшим количеством моторного масла. Устанавливаем РХХ в посадочное отверстие. Закрепляем двумя саморезами. Присоединяем к нему колодку жгута проводов.

— Калибруем регулятор холостого хода

Надеваем минусовую клемму на аккумуляторную батарею. Включаем зажигание. Выжидаем 3-5 секунд. Снимаем клемму. Выжидаем 5-10 секунд. Повторяем процедуру одевания – снятия клеммы три-четыре раза. Во время калибровки со стороны регулятора будут слышны щелчки, это блок управления выставляет иглу регулятора в крайнее положение. Запускаем двигатель и даем ему поработать пять минут на холостых оборотах для прогрева. Глушим. Для надежности калибровки можно проехать на скорости 50-60 км/ч в течение 20-30 сек, в таком случае блок управления ЭСУД самостоятельно выставит игу РХХ в нужные положения и запомнит их.

Примечания и дополнения

— Имеет смысл не заменять регулятор холостого хода новым, а сначала почистить его запорную иглу очистителем карбюратора и проверить как работает двигатель.

— В ряде случаев (например, если регулятор ХХ сильно загрязнен отложениями) полностью снимаем дроссельный узел. Производим снятие регулятора. Прочищаем очистителем карбюратора его посадочное отверстие, воздушный канал, который перекрывает игла регулятора и дроссельную заслонку. Продуваем все сжатым воздухом. Устанавливаем новый РХХ. Устанавливаем дроссельный узел на место, предварительно проверив состояние уплотнительных прокладок под ним и над ним.

Еще статьи по системе управления двигателем (ЭСУД) автомобиля Рено Логан 1,4

— Признаки неисправности регулятора холостого хода Рено Логан 1,4

Неисправности и способы устранения проблем

Среди распространённых неисправностей машин Рено Логан 2006–2016 годов выпуска является ситуация, когда нет режима холостого хода. При этом характерны следующие признаки:

Автомобиль дёргается и его потряхивает;
Двигатель постоянно держит высокие обороты;
Происходит внезапное снижение оборотов, вызывающее непреднамеренную остановку, мотор глохнет;
Появляется шум, гул, свист;
Наблюдается неравномерность работы движка на холодную;
Возникает вибрация кузова;
Высокий расход топлива.

Причин, по которым КХХ работает неправильно, может быть несколько:

Конструктивная неполадка регулятора. О такой проблеме сообщит ЭБУ, и тогда деталь просто стоит заменить. При этом, если сигнал о неисправности сначала появился, а потом внезапно пропал, и его работа сопровождается свистом, то клапан вышел из строя;
Отсутствие герметичных соединений патрубков. В таком случае следует проверить хомуты.

Поменять деталь легко своими руками. Для этого необходимо купить каталожный датчик, номер которого для движка 1.4 — 7701206370, а для 1.6 — 7701047909. Наиболее востребованы и надёжны устройства VDO и ERA, на которые производителем предоставляется длительная гарантия. Они отлично подходят для авто 2009, 2010, 2015 и других годов выпуска, для моторов 16V и 8V. Однако, есть и хорошие бюджетные аналоги, которые легко адаптировать под модель Логан.

Процесс замены состоит в следующих действиях:

Автомобиль нужно обесточить — убрать провод массы от аккумулятора;
Выполнить демонтаж воздушного фильтра;
Снять штекер датчика.

Часто встречаются ситуации, когда причиной неисправности устройства является загрязнённость разъёмов. В этом случае их очистка и последующая настройка могут устранить неправильную работу. Кроме того, водитель должен производить чистку и в целях профилактики, продлевая тем самым долговечность детали.

При помощи отвёртки откручиваются вентили, крепящие регулятор к корпусу, и датчик отсоединяется;
Перед установкой следует почистить место крепления и прикрепить новое устройство.

В сети можно найти немалое количество фото и видео, на которых показано, как в случае загрязнённости промыть или заменить регулятор ХХ.

Инструкция по замене РХХ на Приоре: выбор оптимального варианта регулятора

В процедуре замены РХХ на Приоре нет ничего сложного. Зная, где располагается данный элемент, остается только отсоединить фишку питания, и выкрутить два винта, при помощи которых крепится изделие к корпусу дроссельной заслонки.

После этого выполняется процедура очистки, смазки или прочих видов ремонтных работ

Важно отметить, что если в детали неисправен подшипник или обмотка одной из цепей. То не пытайтесь починить изделие. В этом случае ремонт может стоить вам очень дорого, если из строя выйдет ЭБУ

В этом случае ремонт может стоить вам очень дорого, если из строя выйдет ЭБУ.

Это интересно! При замене РХХ вовсе не обязательно производить процедуру отключения минусовой клеммы от АКБ. После замены или снятия штатного изделия, все равно понадобится выполнить процедуру установки параметров регулятора.

Регулятор холостого хода на Приоре устанавливается в аналогичной последовательности процессу демонтажа. Первоначально не поленитесь очистить седло клапана на корпусе заслонки. При этом крепежные винты завинчиваются от руки без необходимости контроля момента их затяжки. Ниже представлено видео, на котором описан и показан детальный процесс замены РХХ на Приоре своими руками.

https://youtube.com/watch?v=p_xsdSjJbTw

После замены понадобится выполнить процедуру установки параметров клапана. Как это сделать правильно, описано в следующем разделе.

Одним из немаловажных и открытых вопросов звучит так — какой лучше РХХ ставить на Приору. Действительно, такие устройства выпускают разные производители, и можно запутаться с поиском подходящего варианта. Оптимальный вариант — покупать не дешевые изделия, произведенные в подпольных условиях. Для этого выбирайте продукцию следующих производителей:

Элкар;
регуляторы калужского завода славятся надежностью (именно такие изделия и устанавливаются на Приоры). Ниже на фото представлено, как выглядит упаковка. Их стоимость составляет ориентировочно 600-800 рублей;
Pekar — неплохие изделия, стоимость которых составляет в районе 700 рублей;
Группа Омега (желтая упаковка)— учитывайте, что изделия этой компании по качеству уступает предыдущим вариантам, и отхаживают обычно не более 30 тысяч км пробега.

Существуют и другие варианты регуляторов, например, как на фото ниже.

Он также подходит на Приору, но покупая такие изделия неизвестных производителей с китайскими обозначениями, вы рискуете тем, что деталь не прослужит и месяца, а может и вовсе работать некорректно. Именно поэтому рекомендуется в случае такой необходимости потратиться один раз на покупку РХХ, который прослужит не менее 100 тысяч км пробега, и не станет причиной вашей головной боли.

Это интересно! Китайские производители или недобросовестные люди выпускают аналог РХХ от Калужского завода. Подделка очень похожа на оригинал, но только ее стоимость ниже, и качество изделия куда хуже. Чтобы отличить оригинал от подделки, смотрите фото ниже.

Немаловажно также обратить внимание на сам регулятор, который также имеет характерные признаки отличий

Выбирайте только оригинальную продукцию, чтобы обеспечить не только стабильную работу мотора, но и при этом не нарушить целостность ЭБУ вашего автомобиля.

Важно отметить, что при покупке регулятора нужно обратить внимание не только на форму клапана (шляпки), но и на код, который указан на корпусе. Для переднеприводных автомобилей этот код начинается с цифр 2112

Будьте внимательны, так как есть еще устройства, которые начинаются с цифр 21203

Они предназначены для полноприводных автомобилей, в частности, для Нивы Шевроле

Будьте внимательны, так как есть еще устройства, которые начинаются с цифр 21203. Они предназначены для полноприводных автомобилей, в частности, для Нивы Шевроле.

Теперь также еще о кодировке. На Приоре с завода может стоять регулятор с номером 2112-1148300-01 или 2112-1148300-02. Изделия имеют отличия по форме наконечника (клапана)

Обратите на это внимание, и покупайте именно такой тип, который стоит на вашем автомобиле. Аналогом для РХХ с номером 2112-1148300-01 является устройство с кодом 2112-1148300-03 и наоборот. Для регулятора 2112-11483-02 аналог 2112-1148300-04 и наоборот

Ставить вместо 2112-1148300-02 устройство с номером 2112-1148300-01 или 03 нельзя, так как изделие будет работать некорректно

Для регулятора 2112-11483-02 аналог 2112-1148300-04 и наоборот. Ставить вместо 2112-1148300-02 устройство с номером 2112-1148300-01 или 03 нельзя, так как изделие будет работать некорректно.

После замены РХХ, переходим к процессу его настройки. Как это сделать правильно, читайте далее.

Калибровка рхх несколькими способами

После установки нового датчика, как мы уже писали выше, возможно обороты опять будут плавать. Для этого нужно провести калибровку. Выполнить ее можно двумя способами:

С помощью профессионального дилерского диагностического сканера
Самостоятельно при помощи алгоритма калибровки заложенного в ЭБУ

Первый способ предполагает обращение к официальному дилеру, а вот второй мы опишем детально ниже.

После замены датчика рхх, накидываем минусовую клемму аккумулятора обратно. Данные калибровки старого датчика было обнулены. Теперь действуем следующим образом:

Включаем зажигания но не запускаем мотор на 5-10 секунд
Запускаем мотор (обороты могут прыгать или быть повышенными)
Глушим двигатель (в этот момент шток рхх занимает другое крайнее положение)
Проделываем процедуру несколько раз
Далее запускаем мотор и даем поработать в течении 3-5 минут

Калибровка должна выполнится и обороты «встанут» на нормальное положение

Произвести замену датчика рхх и провести его калибровку можно и своими руками, без помощи специалистов. Надеемся, что наша инструкция поможет вам сэкономить деньги на услугах автосервисов.

Как поменять регулятор холостого хода Рено Логан?

Начались прыгать обороты при заведенной машине при нейтральной скорости! Останавливаешься на светофоре а обороты могут подпрыгнуть до 2 тыс. оборотов! Решил всё разобрать, и если он в ужасном состоянии, заменить. Подскажите, как это сделать?

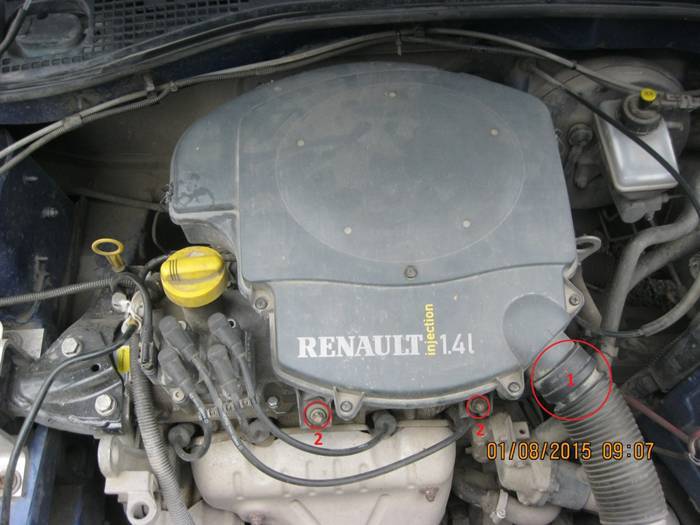

ШАГ 1: Снимаем подводящий патрубок к корпусу воздушного фильтра.

ШАГ 2. Откручиваем шестигранной головкой на 10 четыре болта крепления корпуса фильтра.

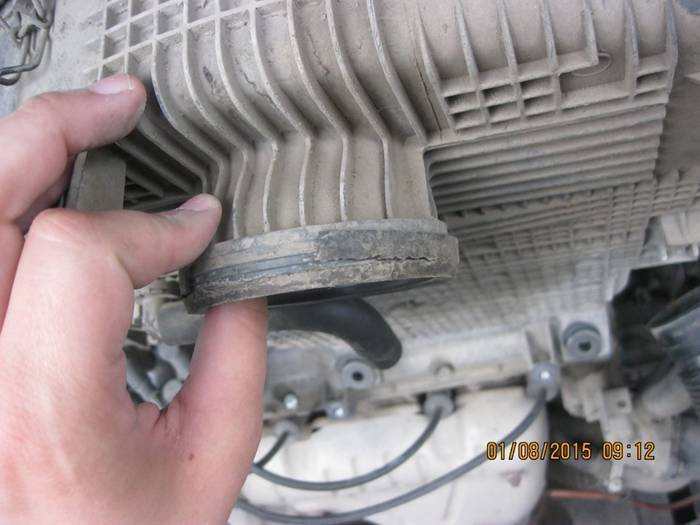

ШАГ 3. Покручивая корпус воздушного фильтра влево-вправо в горизонтальной плоскости, тянем вверх, тем самым снимая его с дроссельной заслонки.

ШАГ 4. Высвобождаем трубку адсорбера, проходящую под корпусом (держится в двух местах на клипсах из ребер жесткости корпуса). Снимаем патрубок отвода картерных газов со штуцера на головке блока цилиндров. Все, корпусу более ничего не мешает, кладем его в сторону.

ШАГ 5. Далее, отсоединяем пластиковую тягу газа (аккуратно, дабы не поломать, цена ее где то в районе 700р.)

ШАГ 6. Откручиваем битой Т-30 torx саморез, который через металлическую проставку прижимает дроссельный узел к впускному коллектору.

ШАГ 7. Отсоединяем разъемы датчиков положения дроссельной заслонки и регулятора хх.

ШАГ 8. Тянем дроссельный узел вверх, все, теперь он у вас в руках.

ШАГ 9. Отверстие во впускном коллекторе закрываем от попадания сора, пыли, грязи.

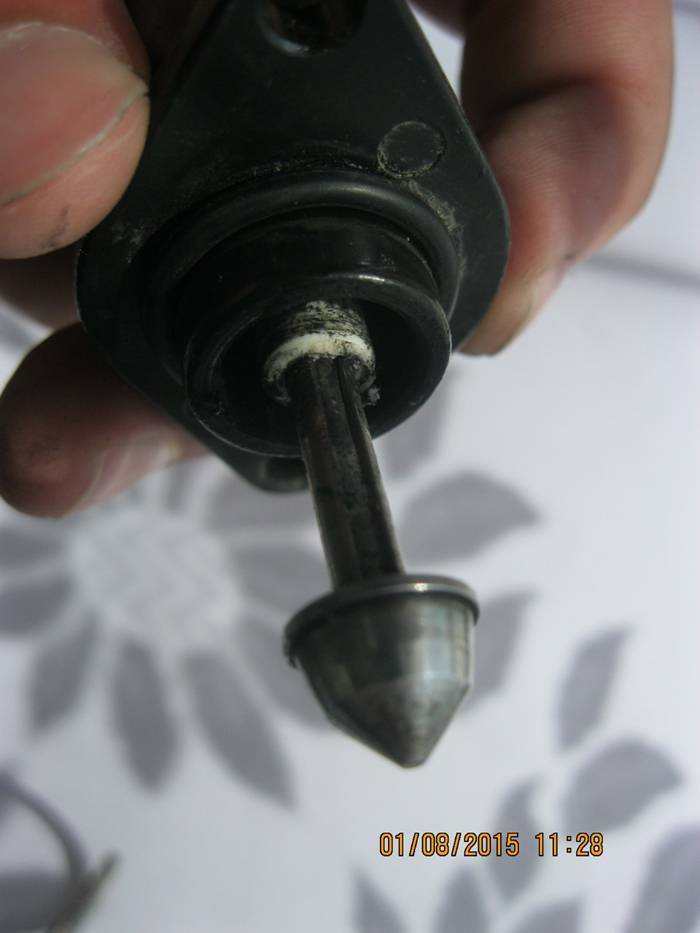

ШАГ 10. Снимаем регулятор холостого хода, оттягиваем его защитную трубку, убеждаемся что там все прокопченное.

ШАГ 11. Начинаем чистить дроссельный узел. Средство, которое я купил, и не особо верил в его эффективность, оказалось-таки очень неплохого качества я вам скажу. Действует как растворитель, струя мощная, и балона хватит еще на три подобные мойки. Зубная щетка, которой я оттирал внутренние стенки дроссельного узла, позже немного растворилась.

ШАГ 12. Продуваем отверстия, сушим. Если по душе, можно оттереть наружную грязь, что я и сделал.

ШАГ 13. Далее, регулятор хх, корторый является полным аналогом того что ставят с завода, был мной закказан, и дошел за 3-дня. В коробке при распаковке, на регуляторе красуются два уплотнительных колечка. Для логана нужно то, которое черное, потолще. Красное кладем в зип. Прикручиваем регулятор на свое законное место, держится он при помощи двух саморезов торкс-Т20.

ШАГ 14. Ставим нижнее, уплотнительное резиновое кольцо на дроссельный узел. Верхнее уплотнительное кольцо ставим на корпус фильтра. Идем к машине.

ШАГ 15. Сборку и установку деталей производим в обратной последовательности, ничего не забывем во впускном коллекторе. (Теперь дроссельный узел не болтался на впускном коллекторе, нижнее кольцо было тугим, пришлось даже плюнуть на него, чтобы установить дроссель на место.)

ШАГ 16. Снимаем минусовую клему с аккумулятора, садимся за руль, включаем зажигание, идем обратно к аккумулятору. Накидываем минусовую клему аккумулятора на свое место, ждем 5-10 секунд, скидываем клему, ждем пару секунд, снова накидываем клему, ждем 5-10 секунд (повторить 3-4 раза).

ШАГ 17. Все датчик откалибровался, прикручиваем минусовую клему на место, идем за руль заводим автомобиль и радуемся. На всю поцедуру замены не спеша, фотографируя, у меня заняло максимум 3-часа, работы там на час максимум, если все запчасти при вас. После ремонта мой автомобиль завелся легко, что будет дальше покажет время, спасибо что дочитали до конца.

Необходимые в работе запчасти:

Уплотнительное кольцо нижнее, RENAULT (артикул 7701047579)
Регулятор оборотов холостого хода. VDO (артикул D95134)

Чистка дроссельной заслонки и ДХХ на видео:

Признаки неисправности датчика температуры охлаждающей жидкости (ДТОЖ)

Датчик температуры охлаждающей жидкости (ДТОЖ) не так прост, как может показаться на первый взгляд. Многие думают, что он отвечает только за включение/выключение вентилятора охлаждения и отображение температуры ОЖ на приборной панели. Поэтому, при неисправностях двигателя, не обращают на него особого внимания. Именно поэтому я решил написать эту статью и рассказать в ней о всех признаках неисправности ДТОЖ.

Но для начала небольшое пояснение. Датчиков температуры ОЖ два (в некоторых случаях 3) — один дает сигнал стрелке на приборной панели, второй (2-х контактный) — контроллеру. Далее будет идти речь только об втором датчике, который передает информацию ЭБУ.

И так, первый признак — плохой запуск двигателя на холодную. Как это происходит — двигатель запускается и сразу же глохнет. Более-менее работает только с подгазовкой. После прогрева эта проблема уходит. Почему это может происходить? Датчик температуры ОЖ может подавать в контроллер не верные показания. К примеру, что двигатель уже прогрет (температура 90+ градусов). Для запуска холодного двигателя, как известно, нужно больше топлива, чем для горячего. А так как ЭБУ «думает», что двигатель горячий, то и дает ему мало топлива. От этого и плохой запуск на холодную.

Второй признак — плохой запуск двигателя на горячую. Здесь все с точностью наоборот. ДТОЖ может все время подавать заниженные показания, т.е. «говорить» контроллеру, что двигатель холодный. Для холодного запуска это нормально, а вот для горячего — плохо. Горячий мотор попросту будет заливать бензином. Здесь, кстати, может появляться ошибка P0172 — богатая смесь. Проверьте свечи зажигания — они должны быть в черном нагаре.

Третий признак — повышенный расход топлива. Это последствие, которое вытекает из 2-го признака. Если двигатель заливает бензином, то естественно вырастет и расход.

Четвертое — хаотичное включение вентилятора охлаждения. Т.е. двигатель работает вроде бы нормально, только иногда ни с того, ни с сего может включиться вентилятор. Это уже прямой признак неисправности датчика температуры охлаждающей жидкости. Датчик может давать скачкообразные показания. Т.е. если реальная температура ОЖ повысилась на 1 градус, датчик может «сказать», что она повысилась на 4 градуса или же вообще не среагировать. Так вот, если температура включения вентилятора 101 градус, а реальная температура ОЖ 97 градусов (рабочая), то, перескочив на 4 градуса, датчик «скажет» ЭБУ, что температура уже 101 градус и пора включать вентилятор.

Хуже, если происходит наоборот — датчик иногда может занижать показания. Температура ОЖ может уже дойти до температуры кипения, а датчик будет «говорить», что температура в норме (к примеру, 95 градусов) и поэтому ЭБУ не будет включать вентилятор. Таким образом вентилятор может включится, когда двигатель уже закипел или же вообще не включиться.

Замена

Для работы вам потребуется:

Новый регулятор, подходящий для вашего ВАЗ 2114;
Ветошь;
Крестовая отвертка;
Ключ на 13 миллиметров;
Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

Поставьте автомобиль на ровную площадку, включите ручник.
Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
Снимите защитный кожух с силового агрегата.
Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
Снимите разъем датчика с клемм.
При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
Достаньте из крепежного гнезда регулятор.
Промойте с помощью карбюраторного очистителя весь дроссельный узел.
Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
Подключите разъем на клеммы устройства.
Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
Поставьте обратно защитный кожух двигателя.

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

Попробуйте промыть старый датчик.
Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
Далее очистителем обильно обрабатывается шток, игла и пружина.
Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
Повторно промойте устройство, а затем верните его на место.
Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта; Извлеките три шпильки, фиксирующие корпус датчика; Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты; После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком; При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика

Так через клапан не будет подсасываться воздух

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

Загрузка …

Как проверить ДПДЗ

Здесь пойдёт речь о том, как тестировать датчики дроссельной заслонки, какие могут быть неисправности и как их выявлять.

Проверка напряжения

Подсоедините чёрный провод (минус) цифрового мультиметра к корпусу или минусу аккумулятора.
Найдите клеммы опорного напряжения (+5 вольт), заземления и сигнального напряжения.
Подключите красный провод мультиметра (плюс) к выводу сигнального напряжения.
Включите зажигание, но не запускайте двигатель. В большинстве автомобилей показания напряжения должны быть менее 0,7 В.
Откройте и закройте дроссельную заслонку несколько раз, проверив плавность изменения напряжения.

Проверка сопротивления датчика

Отключить разъём датчика.
Подключить мультиметр в режиме измерения сопротивления (Ом) между выводом бегунка потенциометра и клеммой опорного напряжения. Или между бегунком и землёй.
Откройте и закройте дроссельную заслонку несколько раз и проверьте плавность изменения сопротивления. Если сопротивление потенциометра бесконечно или равно нулю, это указывает на неисправность.
Мы не указываем точные значения сопротивления потенциометра. Одна из причин заключается в том, что многие производители не публикуют контрольные данные. Тот факт, что сопротивление потенциометра находится в определенных пределах, менее важен, чем правильная работа потенциометра, то есть плавное изменение сопротивления при перемещении дроссельной заслонки.
Подключите мультиметр между землей и выводом опорного напряжения. Сопротивление должно быть постоянным.
Если сопротивление бесконечно или мало, потенциометр необходимо заменить.

Заключение

Вероятных причин плавающих оборотов или «троения» двигателя Рено Логан много. Проблема может быть не только в неисправном или загрязненном регуляторе ХХ. Неустойчивые обороты холостого хода, вибрация двигателя, посторонние шумы при его работе и увеличение расхода топлива могут свидетельствовать о неисправности дросселя, его загрязнении, плохой работе топливных форсунок, высоковольтных проводов, свечей зажигания, лямбда‐зонда. Автовладельцы на форумах в интернете жалуются, что после замены РХХ на Рено Логан проблема не исчезла. Понятное дело, что назад в автомагазине после установки деталь уже не примут.

Оптимальный вариант, позволяющий избежать лишних трат — обращение на СТО за устранением неисправности. В мастерской работы по замене того или иного элемента производятся только после точной диагностики. Вам не придется оплачивать установленную запчасть, если проблема не устранена.
