Замена передних тормозных колодок Рено Логан

Замена передних колодок

Когда все подготовительные работы выполнены, запчасти закуплены и есть свободное время, пора приступить к ремонту. Как упоминалось ранее в статье, менять колодки нужно комплексно. Рекомендуется начать с переднего колесного ряда. Порядок работ по замене передних тормозных колодок Рено Логан выполняется следующим образом:

Сперва установите автомобиль на домкрат или подъемник, обеспечив достаточное пространство под ним.
Снимите передние колеса, при этом обеспечив доступ за колесный поршень. В этом вам пригодится отвертка с плоским концом. Вставьте его в отверстие суппорта, после чего двигайте цилиндр вовнутрь.
Используйте рожковый ключ на 17, чтобы снять основной болт крепления.
Подымите скобу суппорта, тем самым освободив колодку. Обе скобы необходимо предварительно снять с крепежей и открутить.
Выполните полную очистку посадочного паза от грязи, возможной ржавчины и пыли.
На следующем этапе постарайтесь визуально определить износ не только самих тормозных колодок, но и всех близлежащих элементов

Так, особое внимание нужно уделить фрикционным накладкам. В случае, когда минимум один из вышеописанных элементов чрезмерно изношен, замене подлежат обе колодки суппорта.

Вероятно, вам не удастся полностью обезжирить накладки, поэтому в случае существенного загрязнения они обе подлежат скорейшей замене.

Если при осмотре тормозного узла вы обнаружите, что передние колодки Renault Logan сохранились в нормальном состоянии, то достаточно будет тщательно очистить из от масла и грязи. Используйте острый металлический предмет, который позволит с легкостью избавиться от старой грязи и ржавчины. После того как все подготовительные и очистные этапы пройдены, можно приступать непосредственно к установке новых деталей. Осмотрите защитные чехлы. Если они не треснутые, порванные или без видимых повреждений, то можно приступать к монтажу. Осмотр чехлов проводится следующим образом:

Открутите скобу и снимите ее, после чего освободится направляющий палец. Его необходимо достать из направляющей колодки.
Если палец в порядке, установите его обратно

Перед этим важно предварительно обеспечить смазку паза и самого пальца. Воспользуйтесь универсальным веществом – WD-40.

Выполните эти действия и для другого колеса. После этого нужно вернуть в бачок тормозную жидкость и спустить автомобиль с подъемника или домкрата. Когда все работы закончены, заведите авто и полностью выжмите педаль тормоза несколько раз. Убедитесь, что никакие индикаторы не сигнализируют о неисправности.

Замена задних колодок

Как видно из предыдущего пункта, замена колодок переднего колесного ряда – не самое сложное занятие. Теперь детальнее разберем тот же вид ремонта, но для задних колес. Подробный процесс приводим ниже:

Как и для передних колодок, замена задних элементов выполняется на поднятом автомобиле. В связи с этим, сперва стоит поднять его при помощи домкрата.
Подложите опору под передние колеса и установите транспортное средство на ручной тормоз или скорость. Убедитесь в его устойчивости из соображений безопасности.
Демонтируйте задние колеса по одному или сразу оба. Защитный колпачок, который откроется после снятия пары колес, следует смазать WD-40.
Если ваш Рено Логан принадлежит к серии второго поколения, а его комплектация предусматривает систему ABS, ее тоже нужно отсоединить.
Слейте тормозную жидкость до уровня ниже половины бачка.
При помощи головки на 30 снимите гайку с барабана. Для гайки правого колеса отвинчивайте по часовой стрелке, для левого – против нее.
Воспользуйтесь прибором под названием «съемник», чтобы снять барабан с оси.
Используйте металлический предмет, чтобы снять остатки грязи или следы коррозии. Протрите колодки и сам барабан от пыли

Здесь важно убедиться, что все рядом установленные элементы находятся в нормальном состоянии.
За барабаном находится пружина распределителя, которая также подлежит демонтажу.
Углубите колодку вперед, что позволит провернуть планку на пол-оборота.
Регулятор зазора демонтируется сразу вслед за этим.
Снимите все элементы чашки: крепежную чашку и опорную стойку.
Отодвиньте колодку от щитка. Теперь она готова к полному демонтажу

После этого вы увидите, как развести задние колодки на Рено Логан.
Все открывшиеся контуры деталей рекомендуется смазать силиконовой смазкой. Опытные автомобильные мастера утверждают, что такой тип смазки позволит выдержать серьёзные перепады температуры.
Соберите конструкцию в обратном порядке.

Помните, что и в переднем, и в заднем колесном ряде есть существенное различие между правой и левой колодкой. Это говорит о том, что нужно быть максимально внимательным при установке, чтобы не попасть в аварийную ситуацию по собственной невнимательности. Не забудьте свести задние колодки на Рено Логан.

Подготовка

Владелец в любом случае знает, доливалась ли жидкость после замены колодок. Чтобы понизить её уровень, открывают капот.

Здесь находится тормозная жидкость

Находим бачок, на котором будет пробка с датчиком. Ничего не отключая, откручиваем пробку и доводим уровень до метки «MIN» или чуть ниже.

Маркировка тормозной жидкости для седана Логан – DOT 4 (коричневая).

На домкрат!

Если меняем колодки слева, поворачиваем руль налево. Затем ослабляем крепление колеса, поднимаем кузов на домкрате, подкладываем страховку…

Всё готово к замене

Сняв колесо, можно видеть тормозной суппорт. Кстати, не забудьте задействовать «ручник»!

Общие советы

Замена передних колодок Рено Логан потребует соблюдения трёх правил:

• Лучше менять все четыре колодки. Иногда их меняют парой – две «средних» или две «внешних»;
• Правило для механизма «плавающая скоба»: не отрывайте скобу, не отжав поршень внутрь;
• Если винт был выкручен из пальца суппорта, при монтаже на винт наносят специальную смазку.

По идее, лучше будет выкрутить все винты крепления скоб. И обработать их новой смазкой.

Проверка состояния тормозных колодок

Автомобиль Рено Логан оборудован задними тормозами барабанного типа. В мануале по техническому обслуживанию не принято конкретных сроков для их замены, однако, каждые 10-15 тысяч километров необходимо проверять их состояние. И если при проверке будет установлено, что толщина колодок составляет от 6 миллиметров и меньше (вместе с основанием), то следует провести их замену.

Кроме того, существует ещё ряд причин, при возникновении которых, замена колодок становится обязательной.

• Наличие трещин и сколов на основании барабана
• Появление пронзительного скрежета и скрипа колодок при торможении
• Отслоение накладок от основания колодки.
• Стояночный тормоз не удерживает автомобиль под углом (может потребоваться замена троса ручника).

Важно!

При замене тормозных колодок на задних барабанах, обязателен монтаж всех четырёх фрикционных накладок на оси, частичная смена полностью исключена.

Какие тормозные колодки советуют Логановоды

Сертификацию на использование тормозных колодок прошло множество фирм и этот список у Рено очень большой. Однако по прошествии времени у автолюбителей Рено Логан определился список явных фаворитов и аутсайдеров. Благодаря такому рейтингу можно без труда определиться с выбором и выбрать самого лучшего производителя.

Один из артикулов тормозных колодок (ниже описано какие размеры используются на Рено Логан)

Логановоды рекомендуют:

1. Mapco (Германия)
2. Fenox (Беларусь)

   Задние колодки от «батьки»

3. Ferodo (Великобритания)
4. Sangsin (Ю.Корея)
5. Delphi (Франция)
6. Bosch (Германия)

   Тормозные колодки Bosch

Логановоды не рекомендуют:

1. Маркон (Россия)
2. Finwhale (Швейцария)

Зачастую производители товара, который не отвечает к предъявляемому качеству, упаковывают их в красивую упаковку с многообещающими надписями, которые зачастую не соответствует действительности. Поэтому стоит учиться на чужих ошибках и выбирать, только то, что уже себя зарекомендовало.

Не ошибитесь с выбором

Самый надёжный способ — прийти в магазин со старой колодкой

Обратите внимание, что на автомобили Рено Логан устанавливаются три типа тормозных колодок:

• Тормозные колодки на 180 мм. артикул 7701205758(устанавливались на автомобили 2005 года выпуска) (чаще всего Логановоды берут MapcO)

  Колодки Mapco

• Колодки 200 мм артикул 6001551409 (предназначены для установки с тормозами Bosch)
• Колодки 200 мм артикул 7701203979 (устанавливаются на большинство автомобилей)

Поэтому перед тем как совершить покупку вы должны узнать свой артикул.

2163-5-12-03-13

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки и снимаем колодку.

Проверяем техническое состояние деталей и очищаем их.

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности. После монтажа колодок устанавливаем механизм автоматической регулировки зазора в исходное состояние. Для этого нужно, изменяя длину распорной планки, выставить расстояние между наружными поверхностями накладок передней и задней колодок 202,45 ± 0,25 мм.

Замена передних колодок на Renault Logan подробная инструкция с фото

Замена передних колодок Рено Логан довольно не сложная операция, которую может выполнить практически любой человек, без особых знаний и навыков. Но сначала немного расскажем об устройстве передних тормозных механизмов Renault Logan.

Тормозной механизм переднего колеса Рено Логан — дисковый, с плавающей скобой, включающей в себя суппорт и однопоршневой колесный цилиндр, стянутые между собой двумя болтами. Тормозные механизмы передних колес французского автомобиля весьма схожи с устройством передних тормозов переднеприводных моделей Lada. Так что если вы уже имеете опыт замены передних колодок на отечественных ВАЗах с передним приводом, то проблем не возникнет.

Металлическая направляющая тормозных колодок двумя болтами прикреплена к поворотному кулаку, а скоба крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок. На пальцах установлены защитные резиновые чехлы. В отверстия для пальцев направляющей колодок закладывается пластичная смазка, но не любая а специальная высокотемпературная, для тормозных суппортов. Если пальцы не смазывать, то эффективность торможения со временем окажется хуже некуда. Тормозные колодки поджаты к пазам направляющей пружинами. Далее подробное фото устройства переднего тормозного механизма Рено Логан, смотрим.

Устройство переднего тормозного механизма.

• 1 — винт крепления корпуса цилиндра к суппорту
• 2 — корпус колесного цилиндра
• 3 — штуцер прокачки гидропривода тормозов
• 4 — болт крепления скобы к направляющему пальцу
• 5 — направляющий палец
• 6 — щит тормозного механизма
• 7 — диск тормозного механизма
• 8 — чехол направляющего пальца
• 9 — направляющая колодок
• 10 — суппорт
• 11 — тормозные колодки

Замена передних колодок Рено Логан должна осуществляться после снятия колеса. При этом вы должны четко убедится, что кузов надежно вывешен и не рухнет на землю. Ведь это может серьезно вас травмировать. Желательно конечно эту операцию проводить на подъемнике, но если такой возможности нет, то кроме домкрата обязательно используйте надежную подставку.

Стоит отметить, что заменять колодки только на одном колесе не допустимо, меняются колодки на всех передних колесах. Так же колодки необходимо менять обязательно, если вдруг вы решили заменить тормозной диск Рено Логан. Неравномерная выработка может привести к потери эффективности торможения и даже уводу машины с траектории в сторону (при торможении).

А теперь к замене — после снятия колеса необходимо утопить поршень в тормозной цилиндр, что бы освободить колодки и отодвинуть плавающую скобу на такую величину, что бы можно было вставить новые колодки. Для того, что бы сдвинуть скобу понадобится небольшая монтажка, в виде лопатки или большая отвертка. Что бы утопить тормозной поршень было проще можно открутить крышку у бачка с тормозной жидкостью.

Как только скоба была сдвинута и колодки начали свободно болтаться внутри значит их можно вынуть. Для этого необходимо открутить два болта, точнее один можно ослабить, а окончательно выкрутить только один и откинуть скобу. Для этого понадобится два ключа на 13 и 17. Накидным ключом на 13 отворачиваем болт крепления скобы к нижнему направляющему пальцу, удерживая палец рожковым ключом на 17. Смотрим фото.

Затем просто откидываем скобу вверх, поэтому откручиваем именно нижний палец. Если сделать по другому, то тормозной шланг просто не позволит откинуть скобу вниз. Поэтому не стоит усложнять себе жизнь. После того как откинули скобу, вот вам и колодочки, которые легко и просто вынимаем из направляющих.

Металлической щеткой очищаем от грязи и коррозии посадочные места колодок в их направляющей. Желательно еще заменить две пружинные скобы колодок Рено Логан. Перед установкой новых колодок проверяем состояние защитных чехлов направляющих пальцев. Порванный или потерявший эластичность чехол заменяем. Желательно выкрутить пальцы (колючем на 17) и смазать специальной высокотемпературной смазкой, о чем мы уже упоминали. Это позволит скобе свободно и плавно перемещаться эффективно прижимая колодки к диску. Не стоит игнорировать эту операцию.

Для установки новых колодок Рено Логан, которые гораздо толще изношенных, вам возможно понадобится еще сильнее вдавить тормозной поршень в суппорт. Для этого можете использовать раздвижные пассатижи, как на фото ниже.

После замены передних колодок Рено Логан в обязательном порядке несколько раз нажмите на педаль тормоза, это позволит встать колодкам на место, а тормозному поршню занять рабочее положение. Затем проверяйте уровень тормозной жидкости в бачке. Следует отметить, что замена передних колодок на Рено Сандеро проводится так же.

Меняем данные детали у тормозных узлов передней оси

Как поменять колодки правильно пошагово:

Сначала вывешиваем авто посредством домкрата. Надежно фиксируем и применяем упоры, предотвращающие скатывание. Не забываем о ручнике. Отвинчиваем и убираем колесо. С помощью шлицевой отвертки производим отвод тормозного поршня

Важно исключить повреждение его резиновой манжеты. Вооружаемся ключом на «13» и отвинчиваем болт, которым закреплена нижняя направляющая суппорта. На другой стороне стопорим его посредством ключа на «17»

Извлекаем болт и поднимаем наверх откидную скобу. Беспрепятственно вынимаем колодки. Пластины, предотвращающие скрип, можно не заменять. Достаем направляющие, очищаем от налета грязи и смазываем специальным компаундом (именно для тормозных механизмов). Литол или прочие аналоги применять запрещено! Это приведет к вымыванию такой смазки или высыханию, что спровоцирует закисание поршня в одной позиции. Проверяем целостность пыльников направляющих. Если присутствуют трещины, меняем элементы на новые (используем из рем-комплекта). По завершении данных операций заводим в суппорт новые колодки. Если их посадка затрудняется, отводим поршень на большую величину (он заходит в цилиндр). Исключить повреждение манжеты позволит подходящая подкладка. Собираем узел и навешиваем колесо. Болты тщательно обтягиваем

На другой стороне стопорим его посредством ключа на «17». Извлекаем болт и поднимаем наверх откидную скобу. Беспрепятственно вынимаем колодки. Пластины, предотвращающие скрип, можно не заменять. Достаем направляющие, очищаем от налета грязи и смазываем специальным компаундом (именно для тормозных механизмов). Литол или прочие аналоги применять запрещено! Это приведет к вымыванию такой смазки или высыханию, что спровоцирует закисание поршня в одной позиции. Проверяем целостность пыльников направляющих. Если присутствуют трещины, меняем элементы на новые (используем из рем-комплекта). По завершении данных операций заводим в суппорт новые колодки. Если их посадка затрудняется, отводим поршень на большую величину (он заходит в цилиндр). Исключить повреждение манжеты позволит подходящая подкладка. Собираем узел и навешиваем колесо. Болты тщательно обтягиваем.

Передние тормозные колодки

Тормозные диски устанавливаются разных диаметров: от 23.8 до 25.9см. Тип: вентилируемый, невентилируемый. Параметры барабанных колодок: 18.0 / 20.3 / 22.8 см. Средний ресурс использования 35000 км.

Оригинальные

Артикул	Цена (руб.)	Артикул	Цена (руб.)
Renault Logan DS 6001547619	От 2100 – 2300	DS 410602192R	–/–
DS 8671016173	–/–	DS 7711130071	–/–

Заменители

Артикул	Цена (руб.)	Артикул	Цена (руб.)
Master-Sport 2834MS	От 550 – 600	BREMBO P68033	От 650 – 700
Road House RH2141.02	–/–	FERODO FDB1617	–/–
STELLOX 152032SX	–/–	COMLINE CBP0984	–/–
TEXTAR 2467301	–/–	ATE 13.046027092	–/–
TEXTAR 2397301	–/–	–/–
BOSCH 0986495212	–/–	BOSCH 0986494197	–/–
BOSCH 0986467720	–/–	BOSCH 0986424795	–/–

Перечень каталожных артикулов представлен в ознакомительных целях. Перед приобретением расходных материалов настоятельно рекомендовано получить консультацию у мастера СТО, продавца автомагазина. Убедитесь, что каталожный номер запчасти совместим с моделью вашего автомобиля.

Необходимый инструмент для замены

Для самостоятельной замены задних тормозных колодок, понадобятся следующие инструменты:

• Отвёртка
• Плоскогубцы
• Комплекты гаечных ключей и головок
• WD-40
• Домкрат и противооткатные устройства
• Новые колодки

Без WD-40 никуда! Может потребоваться преобразователь ржавчины

Работы по монтажу необходимо выполнять сначала на одном колесе, а затем на другом

Обратите внимание, что в комплекте колодки для левого и правого колеса отличаются, не перепутайте их элементы во время установки

Подробная инструкция

В первую очередь необходимо поставить машину на ровную поверхность, зафиксировать рычаг КПП на 1 передаче и максимально ослабить ручник.
Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под передние колёса противооткатные упоры и ослабить все гайки на задних колёсах.
С помощью отвёртки необходимо поддеть защитный металлический колпачок и снять его, после чего ослабить гайку, фиксирующую ступичный подшипник и барабан с помощью ключа на «30».
Снимаем колпачок задней ступицы

Откручиваем ключом на 30 гайку

Выбиваем молотком тормозной барабан (или используем съёмник)

После поднятия одной из сторон, и ослабления всех гаек снимаем колесо и тормозной барабан. После демонтажа, его необходимо очистить от пыли и грязи.
Далее, необходимо снять регулятор чашки и его пружину (поворачивается на 45 градусов). Для этой процедуры хорошо подойдут пассатижи и отвертка

После чего вынимаем опорную стойку колодки из отверстия.

Аккуратно поддеваем отвёрткой

Потом снимаем пассатижами пружину, которая стягивает колодки между собой (длинная, находится сверху).
Убираем (штифт).

Снимаем штифт

Затем снимаем нижнюю (стягивающую колодки) пружину.
И в последнюю очередь снимаем трос ручника.

Тянем его!

Дальше демонтируем старые колодки.

Осторожно снимаем колодки

Убираем планку, регулирующую зазор (находится рядом со стягивающей пружиной).

Отсоединяем планку

Осмотр тормозной системы колеса

Осмотрите состояние тормозного барабана, состояние тормозного цилиндра на предмет подтёков и его закусывания

Необходимо обращать внимание на состояние тормозного барабана, максимально допустимые значения его внутреннего диаметра не должны превышать показания в 204,3 мм, или на ней имеются сильные задиры и борозды. Тогда замена самого барабана будет тоже само собой, обязательна
Проводим внешний осмотр тормозных цилиндров, для этого достаточно сдвинуть край пыльника от корпуса

Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов

Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Когда вся тормозная система на колесе осмотрена, необходимо выполнить установку новых колодок. Весь монтаж производится пропорционально снятию и не потребует дополнительной сноровки и навыков.

Ура! Установили новые колодки, наконец-то. Собираем всё обратно

Точно такой же порядок действий необходимо выполнить и на втором колесе.

Настройка ручника и проверка работы системы

После того как колодки установлены, автомобиль снят с домкрата, необходимо убедиться в работоспособности системы, а именно в установке зазора между колодками и тормозным барабаном. Для этого несколько раз необходимо нажать на педаль тормоза, вследствие чего, сработает механизм их автоматической регулировки, и будут слышны характерные щелчки. После непродолжительных усилий они прекратятся — это будет обозначать, что регулировка закончена.

Далее, следует проверить ход работы и состояние стояночного тормоза, если в этом есть необходимость, то его следует отрегулировать.

СОВЕТ!

В комплексе трёх — четырёх раз необходимо разогнаться до 60-70 кмч и плавно затормозить. Именно такие действия позволят плавно притереть колодки к тормозным барабанам.

Подводя итог можно с уверенностью сказать, что процедура замены задних тормозных колодок для Рено Логан под силу любому автомобилисту, который любит обслуживать свой автомобиль самостоятельно.

Замена передних тормозных колодок Рено Логан 2 (возможный вариант)

Итак, рассмотрим вариант и для дизельного исполнения Логан 2 (тормозные колодки – LPR 05P1702), здесь крепление тормозного суппорта и защимная пружина несколько отличается. Снимаем грязезащиттный колпачок, который прикрывает направляющую – стержень. Он пластиковый.

В направляющей есть присоединение под шестигранник на 7 мм, который вставляется и с помощью которого направляющая выкручивается. Естественно против часовой стрелки, здесь без подвохов.

Точно такую же процедуру необходимо проделать и для нижней направляющей. Всего их две – снизу и сверху.

Теперь поддеваем направляющие отверткой и вытаскиваем из суппорта.

С помощью отвертки с плоским лезвием снимаем прижимную пружину, поддев ее. Здесь надо знать, что пружина может отлететь в сторону, поэтому предусмотрите это, чтобы не искать ее потом по всему гаражу. Также запомните как она стояла. Ставить пружину будет намного сложнее, чем снимать. Потребуются пассатижи.

Чтобы суппорт с колодками легче снять с машины, отожмите с помощью отвертки тормозной цилинд внутрь. Не повредите пыльник на цилиндре. Отжимайте цилиндра на участке между корпусом колодки и самим цилиндром.

Теперь тормозной суппорт можно снять с машины. У суппорта с оной стороны имеется углубление, куда вставляется одна из тормозных колодок. Вытаскиваем колодку из этого отверстия. Вторая колодка снимается со своего штатного места.

Все собирается в обратном порядке. Все элементы, которые перемещаются во время работы тормозного механизма лучше смазать консистентной смазкой. Это направляющие, тормозные колодки по торцам, места контакта цилиндра с тормозной колодкой.

Примечания и дополнения

— Перед установкой новых тормозных колодок следует провести ревизию состояния направляющих пальцев, их пыльников и пыльников тормозных цилиндров (см. фото выше). Палец извлекаем из направляющей, очищаем от загрязнений. Смазываем небольшим количеством пластичной смазки (литол, смазка шрусов и т.п.) и вставляем обратно. Поврежденные или изношенные пыльники пальцев и цилиндра следует заменить.

— Период притирки новых тормозных колодок к тормозному диску 100-200 км пробега

Необходимо соблюдать осторожность в этот период, так как тормозной путь автомобиля увеличивается. Так же необходимо избегать резкого торможения, так как можно «поджечь» новые накладки колодок и ни о каком эффективном торможении с такими колодками в дальнейшем не может быть и речи

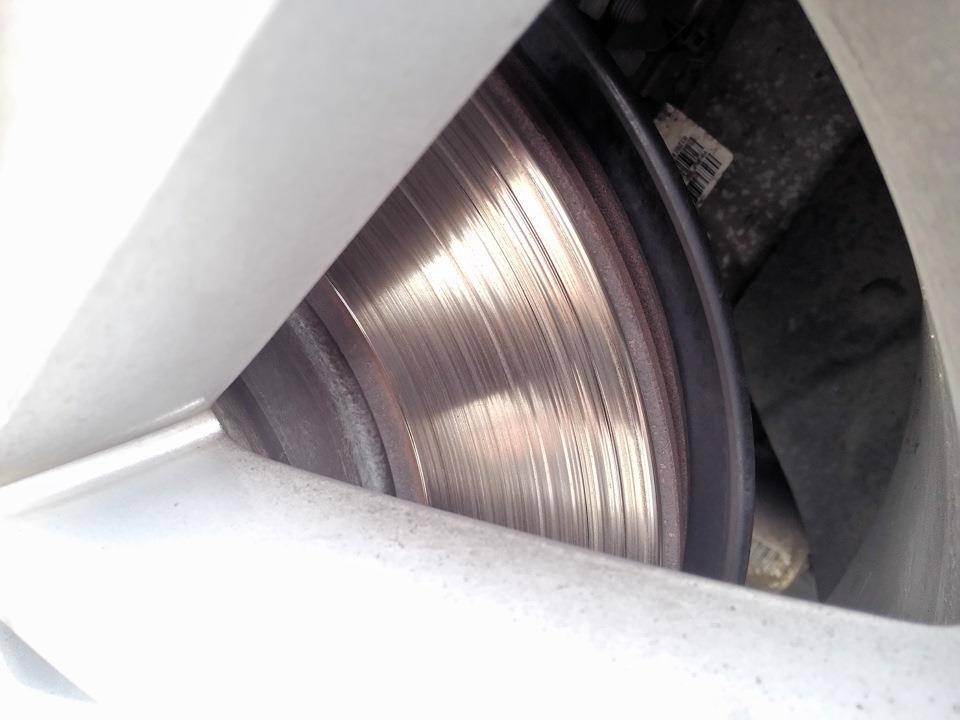

Когда Менять Тормозные Диски На Рено Логан

Поменяй тормозные диски на Renault Logan самостоятельно

На автомобилях Renault Logan дисковые тормоза устанавливаются только на колеса передней оси. Задние барабанные тормоза.

Процесс замены видео приведен ниже.

Инструменты и материалы, необходимые для работы

Новый тормозной диск Bosch

• Разъем;
• Шариковый гаечный ключ на «17», другими словами головное гнездо на «17»;
• Воротник;
• Головка разъема на «18», также называется ключом, подключенным к «18»;
• Головка храповика;
• Маленький кусок веревки, другими словами, кусок проволоки;
• Молоток;
• Бит Torx T40;
• Щетка для металла;
• Медная аэрозольная смазка;
• Новые тормозные диски.

Процесс замены Renault логан

1. Используя гаечный ключ, используйте другую головку с головкой под ключ «17», чтобы ослабить колесные болты. И какой радиус шины лучше выбрать, 14 разных 15, как вы думаете?
2. Приготовить Джек.

Я рекомендую использовать гидравлический домкрат вместо промышленного домкрата

Отправляем перед машиной

Светодиодный диск, плюс вы можете увидеть пазы от неравномерного износа тормозных колодок. Во всех случаях специалисты по ремонту должны порекомендовать канавку тормозного диска для устранения дефектов поверхности.

Выполнено. Далее наденьте суппорт!

Описанная процедура не отличается для левого и правого тормозных дисков.

Советы и комментарии

1. Как уже упоминалось, жир следует наносить немедленно на поверхность седла ступицы, чтобы обеспечить плотное прилегание к ступице, что снизит вибрацию и предотвратит «залипание» диска. Последнее значительно облегчит его удаление в следующий раз.
2. Время от времени может быть трудно снять суппорт с диска по причине того, что тормозные колодки подходят диск. Чтобы решить эту проблему, необходимо слегка приглушить рабочий тормозной цилиндр с помощью отвертки (при замене передних тормозных колодок эту операцию необходимо выполнить при любых обстоятельствах, чтобы снять колодки с суппорта). После складывания вам нужно несколько раз нажать педаль тормоза, чтобы подвести колодки к приводу, прежде чем вы сможете остановить двигатель.
3. При замене тормозных дисков всегда рекомендуется немедленно заменить тормозные колодки, в противном случае вам придется смириться с процессом втирания поверхности старых колодок на новый диск. Затем, прежде чем снимать тормозной суппорт, сначала снимите старые тормозные колодки и очистите колодки сиденья металлической щеткой. Немедленно выполнить профилактическую очистку и смазку направляющих тормозного суппорта.

замена тормозные диски Рено Логан и Лада Ларгус

Видеообзор самообслуживания тормозные диски для Renault Logan и Лада Ларгус.

Замена передних колодок и тормозных дисков на Renault Логан, Сандеро, Ларгус, Логан2

Замените передние тормозные колодки и передние тормозные колодки тормозные диски для Renault Logan,Лада Ларгус, Ниссан Альмера.

При необходимости поменять тормозные диски?

Решения о замене принимаются по результатам испытаний тормозов и диагностики, которые позволяют вести учет (программное обеспечение) в следующих случаях:

• Толщина диска меньше минимальной. Для автомобилей с двигателями K7J и K7M. 10,6 мм, для K4M. 20,7 мм. Даже если один из дисков имеет неправильный размер, вам нужно изменить оба. Толщина измеряется штангенциркулем, и вам нужно сделать измерения в нескольких точках, потому что вы хотите неравномерного износа диска.
• Разные виды повреждений диска. Если на диске имеются заусенцы, борозды или трещины, его необходимо заменить.

Мне пришлось взять такую ​​мышь, у меня ее в комплекте нет. Будьте осторожны, сломать его не сложно

Паз тормозного диска

Перед выполнением аналогичной процедуры необходимо оценить, приведет ли это к уменьшению толщины тормозных дисков до значений, немного ниже приемлемых.

Также важно измерить толщину дисков после канавки

Дефектовка тормозного механизма

Несмотря на долгую жизнь на конвейере, устройство тормозной системы на Renault Logan первого поколения изменялось не сильно. Единственным различием между автомобилями может стать размер и тип тормозного диска: устанавливались как невентилируемые тормозные диски диаметром 238 и 259 мм, так и вентилируемые 259-миллиметровые. Большинство автомобилей, выпущенных «Автофрамосом», комплектовалось именно невентилируемыми тормозными дисками.

Вышедшее на рынок в 2014 второе поколение, среди прочего, получило и более мощные тормозные суппорта другой конструкции. Благодаря этому была устранена склонность суппортов к закисанию направляющих при отсутствии своевременного обслуживания, знакомая многим владельцам Logan первого поколения.

Для проверки состояния тормозов выверните колесо наружу, после чего ослабьте колесные болты и поднимите автомобиль домкратом. Далее снимите колесо и измерьте интересующие элементы. Оценить степень износа тормозного диска поможет штангенциркуль: для невентилируемых дисков пределом износа служит толщина 10,6 мм, для вентилируемых — 17,7 мм. Минимальная толщина тормозных колодок вместе с подложкой — 6 мм.

На автомобилях второго поколения устанавливаются вентилируемые тормозные диски диаметром 258 мм, невентилируемые диаметром 259 мм и в ряде комплектаций — вентилируемые 280-миллиметровые. Пределы износа дисков составляют соответственно 19,8 мм, 10,6 мм и 21,8 мм. Предел износа тормозных колодок — 8 мм.

Даже если колодки еще не изношены до предела, но на тормозном диске есть следы неравномерного износа, их следует незамедлительно заменить.

Также проверьте состояние направляющих суппорта, пошатывая его из стороны в сторону. Ощутимые люфты — это признак износа направляющих, что в дальнейшем скажется стуком при торможении и на неровностях. Но и отсутствие малейшего люфта может стать поводом для подозрений: если при этом тормозные колодки изношены с явным перекосом, направляющая закисла в суппорте и ее придется извлекать оттуда. Во избежание этого не забывайте пополнять смазку направляющих при замене колодок.

Лучше всего будет заменить изношенные направляющие одновременно с колодками. Заводские номера (реферансы) необходимых деталей:

Эти детали несовместимы между собой. К примеру, направляющие суппорта Logan первого поколения под невентилируемые диски выглядят так:

На суппортах, рассчитанных под 259-мм тормозные диски, направляющие длиннее и при установке в другой суппорт не дадут его собрать:

На Renault Logan 2 этот узел устроен абсолютно иначе:

Выбор тормозных колодок

Оптимальный вариант замены – это, бесспорно, оригинальные тормозные колодки. Они прекрасно работают и гарантированно выдерживают не менее двух промежутков между ТО (передние) и не менее четырех – задние. Знание заводских артикулов (в терминологии Renault – реферансов) поможет и при подборе аналогов:

Передний комплект	Задний комплект
Logan phase 1, phase 2	41 06 021 92R	44 06 094 15R
Logan 2	41 06 025 81R	44 06 094 15R

Качественными аналогами заводского комплекта можно назвать:

Производитель	Передние Logan	Передние Logan 2	Задние
Bosch	0 986 467 720	0 986 494 661	0 986 487 819
TRW	GDB 400	GDB 2016	GS 8455
Brembo	P 68 008	P 68 059	S 68 525
Ferodo	FDB 1781	FDB 4615	FSB 642

Подготовка

Чтобы поменять тормозные колодки на Рено Логан, нужно заранее приготовить большой шприц либо резиновую грушу для откачки тормозной жидкости, пластичную литиевую смазку для направляющих суппортов, на всякий случай – проникающую смазку в аэрозольной упаковке. Для безопасности стоит подыскать подходящий по высоте деревянный чурбан – подняв машину на домкрате, можно будет подложить его под порог и опустить автомобиль на него во избежание случайного падения с домкрата.

Независимо от того, с какой из осей Вы собираетесь работать, сперва ослабьте затяжку колесных гаек (сорвать их на вывешенном колесе не получится) и откачайте тормозную жидкость из бачка, иначе при утапливании поршней она польется наружу. Откачанную жидкость стоит сразу утилизировать, чтобы долить свежую.

Замена передних колодок

На Logan устанавливались разные суппорта – если в первом поколении были классические плавающие суппорта, известные склонностью к закисанию направляющих, то Logan 2 получил модифицированные суппорта ATE (фирменное обозначение – «тип TEVES»). Процесс замены колодок на них различается:

На «Логанах» первого поколения нужно, утопив поршень в суппорт мощной отверткой или монтировкой, отвернуть болт одной из направляющих, удерживая ее за головку ключом «на 15». После этого суппорт откидывается на второй направляющей, колодки извлекаются из пазов скобы. Мы, однако, рекомендуем снять обе направляющие, очистить и заменить на них смазку.

На Logan 2 нужно сначала снять наружную пружину, прижимающую внешнюю колодку, затем вытащить заглушки направляющих. Сами направляющие глубоко утоплены и выворачиваются шестигранником 7 мм. Суппорт снимается со скобы полностью.

Перед установкой в скобу новых колодок ее и суппорт нужно очистить металлической щеткой. Заодно нужно проверить целостность пыльников направляющих и поршня. Сборка ведется в обратном порядке.

Видео

Замена задних колодок

Для замены задних колодок потребуется демонтаж тормозного барабана, который является одним целым со ступицей. В условиях автомастерской для этого используется ударный съемник, самостоятельно его можно сбить, обстукивая молотком по бортику крест-накрест. Чем больше изношен тормозной барабан, тем труднее его сбить – мешает буртик по краю выработки.

Выковырнув из ступицы защитный металлический колпак, головкой 30 мм выверните ступичную гайку, снимите барабан. Далее нужно соблюдать порядок разборки механизма:

• Извлеките вертикальную пружину саморегулировки ручного тормоза и связанный с ней рычажок.
• Отсоедините верхнюю пружину, стягивающую колодки.
• Провернув чашки на 90 градусов, извлеките удерживающие колодки штифты-«солдатики» и их пружины.
• Снимите распорные планки.
• Извлеките, отсоединив усики нижней стяжной пружины, сначала переднюю колодку, затем, сняв хвостовик троса ручного тормоза, и заднюю.

Сборка происходит в обратном порядке. После того, как все детали установлены на место, необходимо отрегулировать расстояние между колодками, вращая зубчатую гайку на верхней планке. Нужное расстояние «от края до края» — 202,2…202,7 мм.

Завершение

После того, как машина отпущена на колеса, болты протягиваются с моментом 110-120 ньютон-метров: перетягивать «до упора», как обычно любят, не имеет смысла: надежность крепления колес не вырастает, а износ резьб в ступицах увеличивается в разы. Протягивать нужно своими руками, а не трубой или «с ноги». Далее нужно вывести ранее утопленные поршни рабочих цилиндров, нажимая педаль тормоза, пока она не приобретет нормальный рабочий ход.

Если менялись задние колодки, не нужно пугаться металлических щелчков – это срабатывает механизм регулировки ручного тормоза.

Перед прокачкой стоит откачать из бачка выдавленную в него тормозную жидкость, залить новую до «максимума», после прокачки проконтролировать уровень.

Видео:

(6

https://youtube.com/watch?v=gUW8CaAl7dA
