Рено Логан замена задних тормозных колодок

Необходимый инструмент для замены

Как снять тормозной барабан рено дастер

Замена передних колодок на Renault Logan подробная инструкция с фото

Необходимый инструмент для замены

Пошаговая инструкция для полноприводных авто

Проверка состояния тормозных колодок

Выбор тормозных колодок

Оптимальный вариант замены – это, бесспорно, оригинальные тормозные колодки. Они прекрасно работают и гарантированно выдерживают не менее двух промежутков между ТО (передние) и не менее четырех – задние. Знание заводских артикулов (в терминологии Renault – реферансов) поможет и при подборе аналогов:

Передний комплект	Задний комплект
Logan phase 1, phase 2	41 06 021 92R	44 06 094 15R
Logan 2	41 06 025 81R	44 06 094 15R

Качественными аналогами заводского комплекта можно назвать:

Производитель	Передние Logan	Передние Logan 2	Задние
Bosch	0 986 467 720	0 986 494 661	0 986 487 819
TRW	GDB 400	GDB 2016	GS 8455
Brembo	P 68 008	P 68 059	S 68 525
Ferodo	FDB 1781	FDB 4615	FSB 642

Подготовка

Чтобы поменять тормозные колодки на Рено Логан, нужно заранее приготовить большой шприц либо резиновую грушу для откачки тормозной жидкости, пластичную литиевую смазку для направляющих суппортов, на всякий случай – проникающую смазку в аэрозольной упаковке. Для безопасности стоит подыскать подходящий по высоте деревянный чурбан – подняв машину на домкрате, можно будет подложить его под порог и опустить автомобиль на него во избежание случайного падения с домкрата.

Независимо от того, с какой из осей Вы собираетесь работать, сперва ослабьте затяжку колесных гаек (сорвать их на вывешенном колесе не получится) и откачайте тормозную жидкость из бачка, иначе при утапливании поршней она польется наружу. Откачанную жидкость стоит сразу утилизировать, чтобы долить свежую.

Замена передних колодок

На Logan устанавливались разные суппорта – если в первом поколении были классические плавающие суппорта, известные склонностью к закисанию направляющих, то Logan 2 получил модифицированные суппорта ATE (фирменное обозначение – «тип TEVES»). Процесс замены колодок на них различается:

На «Логанах» первого поколения нужно, утопив поршень в суппорт мощной отверткой или монтировкой, отвернуть болт одной из направляющих, удерживая ее за головку ключом «на 15». После этого суппорт откидывается на второй направляющей, колодки извлекаются из пазов скобы. Мы, однако, рекомендуем снять обе направляющие, очистить и заменить на них смазку.

На Logan 2 нужно сначала снять наружную пружину, прижимающую внешнюю колодку, затем вытащить заглушки направляющих. Сами направляющие глубоко утоплены и выворачиваются шестигранником 7 мм. Суппорт снимается со скобы полностью.

Перед установкой в скобу новых колодок ее и суппорт нужно очистить металлической щеткой. Заодно нужно проверить целостность пыльников направляющих и поршня. Сборка ведется в обратном порядке.

Видео

Замена задних колодок

Для замены задних колодок потребуется демонтаж тормозного барабана, который является одним целым со ступицей. В условиях автомастерской для этого используется ударный съемник, самостоятельно его можно сбить, обстукивая молотком по бортику крест-накрест. Чем больше изношен тормозной барабан, тем труднее его сбить – мешает буртик по краю выработки.

Выковырнув из ступицы защитный металлический колпак, головкой 30 мм выверните ступичную гайку, снимите барабан. Далее нужно соблюдать порядок разборки механизма:

• Извлеките вертикальную пружину саморегулировки ручного тормоза и связанный с ней рычажок.
• Отсоедините верхнюю пружину, стягивающую колодки.
• Провернув чашки на 90 градусов, извлеките удерживающие колодки штифты-«солдатики» и их пружины.
• Снимите распорные планки.
• Извлеките, отсоединив усики нижней стяжной пружины, сначала переднюю колодку, затем, сняв хвостовик троса ручного тормоза, и заднюю.

Сборка происходит в обратном порядке. После того, как все детали установлены на место, необходимо отрегулировать расстояние между колодками, вращая зубчатую гайку на верхней планке. Нужное расстояние «от края до края» — 202,2…202,7 мм.

Завершение

После того, как машина отпущена на колеса, болты протягиваются с моментом 110-120 ньютон-метров: перетягивать «до упора», как обычно любят, не имеет смысла: надежность крепления колес не вырастает, а износ резьб в ступицах увеличивается в разы. Протягивать нужно своими руками, а не трубой или «с ноги». Далее нужно вывести ранее утопленные поршни рабочих цилиндров, нажимая педаль тормоза, пока она не приобретет нормальный рабочий ход.

Если менялись задние колодки, не нужно пугаться металлических щелчков – это срабатывает механизм регулировки ручного тормоза.

Перед прокачкой стоит откачать из бачка выдавленную в него тормозную жидкость, залить новую до «максимума», после прокачки проконтролировать уровень.

Видео:

(6

https://youtube.com/watch?v=gUW8CaAl7dA

Как заменить задние колодки на Логане: инструкция

Перед
заменой задних тормозных колодок Рено Логан стоит провести подготовительные
работы. Автомобиль отгоняется на ровную площадку, рычаг стояночного тормоза
отпускается, передние колеса фиксируются противооткатами. Ослабьте шпильки на
колесах и уберите защитный колпачок.

Далее
автомобиль поддомкрачивается, и можно приступать к разборке системы.

Инструкция
по замене включает в себя 9 основных пунктов:

1. После ослабления
   гаек проведите демонтаж колеса, тормозного барабана. С барабана убирается
   грязь, сама деталь проверяется на наличие дефектов (трещин, сколов),
   деформаций.
2. Снимите регулятор
   чашки, включая прилегающую пружину, поддев деталь плоской отверткой и
   используя плоскогубцы.
3. Снимите опорную
   стойку.
4. Демонтируйте
   соединяющую пружину. Сделать это можно, применив все те же плоскогубцы.
5. Снимите штифт и
   стягивающую пружину, которая расположена снизу.
6. Уберите тросик
   стояночного тормоза.
7. Произведите
   тщательный осмотр всей системы. Это поможет избежать непредвиденных
   сюрпризов после сборки.

8. Установите новые
   тормозные колодки, произведите сборку в обратном порядке. Следует помнить,
   что комплекты для правого и левого колес имеют визуальные различия, что
   нужно учитывать при покупке и установке. Если детали установить наоборот,
   это может привести к нарушению работы системы со всеми вытекающими
   последствиями.
9. Повторите
   манипуляции для другого колеса. Гайка на ступице меняется на новую и
   затягивается моментом 175 Нм. Чтобы правильно рассчитать усилие,
   воспользуйтесь динамометрическим ключом.

Изучить
процесс замены можно по видео в интернете.

Осмотр тормозной системы на Рено Логан очень
важен. Это позволяет определить их состояние, выявить имеющиеся неисправности и
вовремя их устранить.

Проверьте
колодки. Показатель внутреннего диаметра должен быть выше 203 мм. Если деталь
имеет отклонение по диаметру, ее следует заменить.

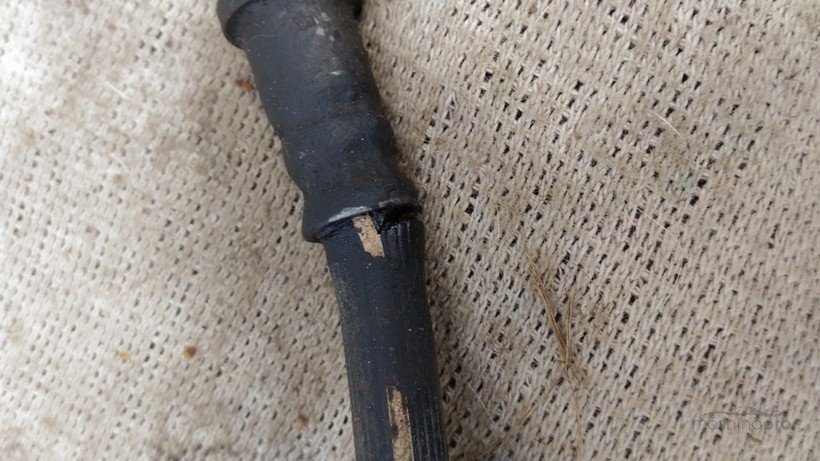

Нелишним
будет осмотреть тормозные шланги. Если обнаружите, что шланг треснут, потерт
или разорван, замените его сразу же. О не заметных глазу разрывах скажет
подтекающая тормозная жидкость.

Проверьте
и наружные цилиндры. Сдвиньте край пыльника в сторону, противоположную от
основной части. Наличие потеков тормозной жидкости говорит о том, что
функционирование тормозной системы нарушено. Придется сделать прокачку. Нужно
отогнать автомобиль на СТО или найти помощника.

Рено Логан 1,6 в отличие от версии 1,4 имеет
барабаны диаметром 203 мм, и к ним не подходят колодки Bosch.

Съемник заднего тормозного барабана своими руками logan

Рено Логан/Renault Logan как снять барабаны

Придав небольшое усилие на отвёртку, колпачок легко слетит со ступицы

Откручиваем гайку по часовой стрелке

Подобную операцию стоит проводить, когда машина находится на земле.

После срыва гаек и болтов необходимо поднять автомобиль, окончательно снять колесо и выкрутить гайку ступицы (подробнее о замене передней ступицы).

Перед снятием, еще раз убедитесь, что машина расторможена.

Производитель рекомендует менять ступичную гайку каждый раз, когда происходит снятие барабана.

Не стоит пренебрегать рекомендациям завода производителя.

Для того, чтобы процесс снятия самого барабана был лёгким и не занял много времени потребуется специальный съёмный инструмент.

С помощью подобного механизма, время снятия заметно уменьшится.

Закреплено всё надёжно, осталось лишь приложить небольшое усилие.

Если у вас такого прибора под рукой нет, в этой статье описано как обойтись иными способами.

Далее, барабан в сборе со ступичным подшипником аккуратно снимается с цапфы и откладывается в сторону.

Чтобы узнать состояние внутренней части барабана, необходимо знать максимально допустимый диаметр износа. На автомобилях с двигателем 1.6 литра он составляет 204.45 мм, а на 1.4 равен 181.22 мм.

При установленном износе барабана, его нужно поменять.

Задние тормозные колодоки

Внимание: Тормозные колодки ВСЕГДА заменять комплектом – 4 шт. (по две на каждую сторону)

Примечание: Ниже описаны снятие и установка тормозных колодок с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.

Снятие

1. Вначале проверяем уровень тормозной жидкости в бачке главного тормозного цилиндра. Если он находится на отметке «MAX» или приближается к ней, откачиваем из бачка часть жидкости. В противном случае она польется через край при установке новых колодок.

2. Ослабляем колесные болты. Поднимаем автомобиль на подъемнике или домкратом приподнимаем заднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно устанавливаем противооткатные упоры под передние колеса).

3. Проверяем, что рычаг стояночного тормоза опущен до упора вниз (автомобиль расторможен).

4. Отворачиваем колесные болты и снимаем заднее колесо.

5. При помощи плоской отвертки и молотка сначала поддеваем…

… и затем снимаем крышку ступицы.

6. Ключом с головкой на 30 ослабляем затяжку гайку крепления ступицы (при необходимости нажимаем на педаль тормоза, чтобы зафиксировать ступицу от проворачивания).

Примечание: Если нажатие на педали тормоза является недостаточно, то зафиксируйте ступицу (тормозной барабан) от проворачивания, удерживая ее (его) монтировкой или монтажной лопаткой, заправленной между двумя временно ввернутыми колесными болтами.

7. Затем окончательно отворачиваем и извлекаем гайку крепления ступицы. Гайку удаляем в отходы, поскольку она подлежит обязательной замене.

Когда менять передние тормозные колодки (регламент)?

Задние и передние колодки: выбираем правильно

В заключении полезные советы

Конкретные сроки периодичности замены и соответствующие им рекомендации не удастся найти даже на страницах официальной литературы от производителя Renault Logan.

Необходимость замены следует принимать к учету при появлении следующих причин или факторов:

1. Поверхность барабана подвержена кривизне, трещинам и прочим дефектам рабочей зоны.
2. Во время торможения авто Renault Logan издает посторонние звуки или вибрацию.
3. Накладки отслоились, что может подтверждаться скрежетом при активации тормоза.
4. На уклонной части пути автомобиль не способен удержаться с помощью ручника.

Сегодня присутствует множество компаний, обладающих лицензией и прочей разрешительной документацией на производство колодок. Водителями Renault Logan рекомендуется рассмотреть варианты предложений от таких брендов, как:

• «Mapco»;
• «Fenox»;
• «Ferodo»;
• «Delphi» и «Bosch».

Довольно часто в реализационной сети предлагается товар в красочной упаковке, однако реальные его потребительские качества далеки от заявленных на таре. Не следует рисковать и отдавать предпочтение таким продуктам. Лучше склониться к проверенным вариантам, ведь цены на колодки весьма доступны.

При замене на Renault Logan работы выполняем со стороны каждого колеса поочередно. Помним о том, что колодки для правой и левой стороны одной оси различаются, поэтому действуем вовремя замены внимательно.

Правильная установка колодок положительно скажется на безопасности передвижения. Исключаем возможность некорректного монтажа данных деталей, чтобы предотвратить угрозу жизни и здоровью как водителя Рено Логан, так и его спутников в дороге.

Осматриваем тормозную систему на колесе

Особое внимание обращаем на то, в каком состоянии находится тормозной барабан. 204-203 миллиметра – максимально допустимые показания для внутреннего диаметра этой детали. Иначе появляются борозды и задиры

Если подобные дефекты уже присутствуют при осмотре, то необходимо заменить конструкцию.Внешние цилиндры так же требуют дополнительного анализа. Край пыльника просто сдвигаем от корпуса. Если на поверхности есть тормозная жидкость – значит, в агрегате точно присутствуют неисправности

Иначе появляются борозды и задиры. Если подобные дефекты уже присутствуют при осмотре, то необходимо заменить конструкцию.Внешние цилиндры так же требуют дополнительного анализа. Край пыльника просто сдвигаем от корпуса. Если на поверхности есть тормозная жидкость – значит, в агрегате точно присутствуют неисправности.

И необходима замена. Прокачка и демонтаж тормозов требуют привлечения второго человека в качестве помощника.Наконец, можно изучить тормозные шланги. И посмотреть, нет ли на них трещин, подтёков, потёртостей и разрывов. Если хоть один из дефектов присутствует – деталь тут же меняется на другую.

Установка новых колодок осуществляется только после того, как проведён тщательный осмотр всей системы. Сам монтаж не требует дополнительных навыков.

Тормозная система Renault Logan 2

Снятие, замена, установка тормозного барабана задних колес renault logan 2004-2020 бензин

Инструменты:

• Вороток под торцевую насадку
• Насадка на вороток 30 мм
• Динамометрический ключ
• Балонный ключ
• Домкрат
• Опорные стойки
• Зубило тонкое
• Молоток
• Башмаки (2 шт.)
• Монтажные лопатки (2 шт.)
• Штангенциркуль
• Напильник

Детали и расходники:

• Тормозной барабан (2 шт.)
• Гайка ступицы (2 шт.)

Примечания:

Замена тормозного барабана выполняется при его повреждении или сильном износе.

Работы выполняются на поднятой задней части автомобиля, которая установлена на надежных опорах. Стояночный тормоз должен быть выключен.

Максимальный внутренний диаметр тормозного барабана не должен превышать 204.45 миллиметра (двигатель объемом 1.6 литра). Для данной модели автомобиля с двигателем объемом 1.4 литра, внутренний диаметр тормозного барабана не должен быть больше 181.25 миллиметра.

1. Включаем первую передачу.

2. Устанавливаем противооткатные “башмаки” под передние колеса.

3. Снимаем с заднего колеса декоративный колпак (при его наличии).

Очень осторожно выбиваем защитный колпачок ступицы колеса. Для этого можно использовать тонкое зубило и молоток. 5

Сняв защитный колпачок, получаем доступ к гайке ступицы колеса

5. Сняв защитный колпачок, получаем доступ к гайке ступицы колеса.

6. Ослабляем затяжку гайки ступицы и все болты крепления колеса.

Предупреждение:

При ослаблении затяжки гаек крепления колеса и ступцы, автомобиль должен стоять на земле.

7. Домкратом поднимаем заднюю часть автомобиля и устанавливаем ее на опоры.

8. Полностью выкручиваем все болты крепления и снимаем колесо.

9. Убеждаемся, что автомобиль расторможен. Полностью выкручиваем гайку ступицы заднего колеса.

Предупреждение:

Запрещено повторное использование ступичных гаек. После снятия гайки, ее необходимо заменить на новую.

10. Снимаем тормозной барабан с подшипником ступицы.

Примечание:

Тормозной барабан выполнен как одно целое с подшипником задней ступицы.

11. Проводим замеры диаметра тормозного барабана. Замените его, если диаметр не соответствует предельно допустимым значениям.

Примечания:

Тормозные барабаны всегда заменяются сразу попарно (на двух задних колесах).

Не нужно выпрессовывать подшипник из тормозного барабана без крайней на то необходимости (к примеру, для его замены), так как извлеченный подшипник уже не будет пригодным к повторному использованию.

12. Снимаем и проверяем второй тормозной барабан.

13. При установке старого тормозного барабана нужно, при помощи напильника, убрать буртик, который образовался в процессе эксплуатации на его рабочей поверхности.

14. Устанавливаем регулятор зазоров исходное положение.

15. С помощью монтажных лопаток сводим тормозные колодки.

16. Устанавливаем тормозной барабан в обратном порядке. Момент затяжки гайки ступицы должен составлять 175 Нм.

Предупреждение:

Нельзя перемещать автомобиль при незатянутой гайки ступицы колеса, т.к. это приведет к повреждению сепаратора подшипника.

17. После сборки необходимо установить рабочий зазор между тормозными колодками и барабаном. Для этого нужно нажать 10-15 раз на педаль тормоза, до самого упора. При нажатии будут слышны щелчки регулятора. Их прекращение свидетельствует об установке рабочего зазора.

18. Запрессовуем защитный колпачок гайки ступицы.

19. Устанавливаем колесо и декоративный колпак на место в порядке обратном снятию.

20. Убеждаемся что колесо может легко и свободно вращаться.

Примечание:

Допускается совсем легкое периодическое касание тормозных колодок к барабану.

Как самостоятельно заменить

В сети можно найти большое количество фото и видео, с указанием порядка и последовательности замены задних и передних тормозных колодок. Пошаговый алгоритм выполнения работ для задних колёс:

• Со стороны проведения ремонта демонтируется колесо и авто устанавливается на опору;
• Тормозную жидкость следует откачать из бачка;
• Снимается тормозной барабан;
• С колодки снимается пружина рычага регулятора;
• Демонтируется сам рычаг;
• Демонтируется стяжная пружина колодок;

Внимание! Для предотвращения получения травм в процессе работы следует использовать специальный съёмник для пружин

• Далее колодка немного смещается, и демонтируется регулятор зазора.
• Крепёжная чашка и пружина также снимаются, и демонтируется опорная стойка;
• С приводного троса снимается разжимной рычаг и колодка.

Внимание! После произведённых действий следует любым возможным способом зафиксировать поршни, так как распорная сила пружины может извлечь их из цилиндров, что спровоцирует утечку тормозной жидкости

• Места установки колодок обрабатываются тугоплавкой смазкой;
• Далее в обратном порядке выполняется сборка механизма.

Подробная инструкция

1. Сначала нужно поставить машину на ровненькую поверхность, зафиксировать рычаг КПП на 1 передаче и очень ослабить ручник.

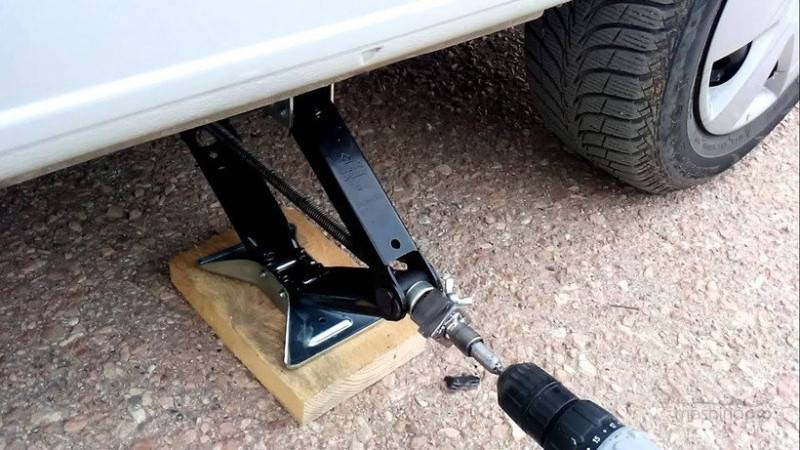

2. Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под фронтальные колёса противооткатные упоры и ослабить все гайки на задних колёсах.
3. При помощи отвёртки нужно поддеть защитный железный колпачок и снять его, после этого ослабить гайку, фиксирующую ступичный подшипник и барабан при помощи ключа на «30».

Аккуратненько поддеваем отвёрткой

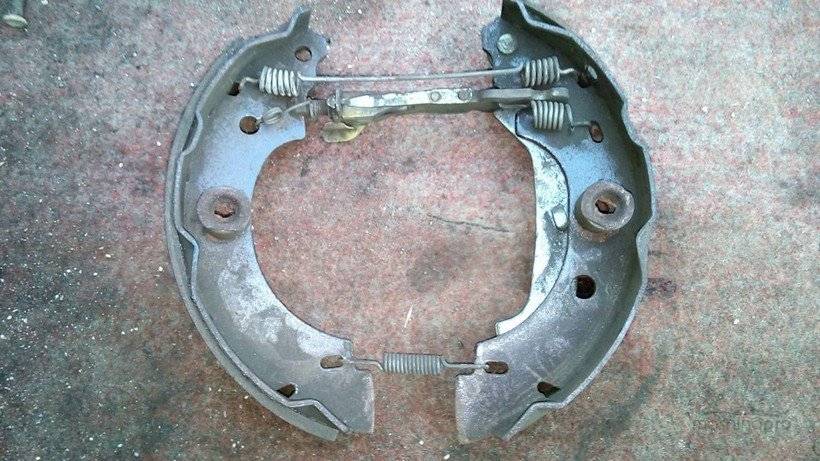

Осторожно снимаем колодки

Осмотр тормозной системы колеса

Осмотрите состояние тормозного барабана, состояние тормозного цилиндра на предмет подтёков и его закусывания

Нужно уделять свое внимание на состояние тормозного барабана, очень допустимые значения его внутреннего поперечника не должны превосходить показания в 204,3 мм, либо на ней имеются сильные забияки и борозды. Тогда подмена самого барабана будет тоже само собой, неотклонима Проводим наружный осмотр тормозных цилиндров, для этого довольно двинуть край пыльника от корпуса. Замена задних барабанов ланос соответственно при замене колодок замена задних

Наличие на её поверхности тормозной воды будет гласить, что агрегат неисправен (протекает) и просит подмены, (для демонтажа и прокачки тормозов будет нужно ассистент). Дополнительно осматриваем тормозные шланги на наличие трещинок, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет найдено, то их также нужно поменять

Замена задних барабанов ланос соответственно при замене колодок замена задних. Наличие на её поверхности тормозной воды будет гласить, что агрегат неисправен (протекает) и просит подмены, (для демонтажа и прокачки тормозов будет нужно ассистент). Дополнительно осматриваем тормозные шланги на наличие трещинок, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет найдено, то их также нужно поменять.

Это интересно: Как поставить сетку на решетку радиатора рено дастер

Как распознать неисправность?

Поломка барабана при недостаточном внимании часто проявляет себя отказом тормозной системы

По этой причине важно своевременно производить замену вышедшей из строя детали

Из-за того, что задние тормоза принимают на себя меньшую нагрузку, заметить уменьшение их эффективности удается не сразу. Сложность заключается и в том, что этот процесс происходит постепенно и почти незаметен для владельцев Логана. Проще всего распознать поломку, если резко нажать на тормоз. В такой ситуации будет заметно снижение эффективности торможения.

Отдельно внимание уделите наличию течи в системе. Известно, что потеря герметичности в любом контуре приводит к повышению тормозного пути. Появление «мягкости» в педали свидетельствует о попадании в систему воздуха

Появление «мягкости» в педали свидетельствует о попадании в систему воздуха.

Распространенная проблема тормозов на задних колесах Рено — в перекосе накладок, выходе из строя стоек или пружин. Как следствие, появляются посторонние звуки, связанные с прикосновением механизма к барабану. При этом возрастают риски перегрева тормозного узла, снижение наката машины или рост «потребления» тормозной жидкости. Если изменилась форма барабана, это приводит к появлению пульсаций или рывкам. Также из-за такой проблемы возможен износ протектора.

Какие колодки выбрать

Чтобы не купить подделку, выбирая среди проверенных производителей (FERODO, Delphi, Brembo, ATE, TRW), избегайте откровенно дешевых вариантов.

Автомобили Рено Логан 2оснащаютдисковыми переднимитормозами. Диаметр диска 238 мм (либо 259 мм), толщина – 12 мм. Подходящие запчасти удобнее всего подбирать по VIN-коду авто.

Новые колодки для переднего тормоза Рено Логан

Производитель	Оригинал	Применяемость (модификация Logan)
Delphi LP885 Brembo P68008	7711130078	I, II
Lucas/TRW GDB1465	7711130071	I, II
Bosch 0986467720 FERODO FDB4615W	7701207066 7701208265	I, II

Автомобили Renault Logan LS (1.4; 1.6), выпускавшиеся с конца 2008 по 2021 год (включая переходные модели 2009 г. в. первой генерации), Renault Logan II – сзади комплектуются «барабанными» системами 3 модификаций.

Производитель	Диаметр барабана	Оригинал	Применяемость (модификация Logan)
Bendix TRW	180 мм (180×42)	7701205758	I 2005г
DELPHI ATE Lucas/TRW	200 мм (203×39)	7701203979 7701210109 6001549703	I, II
Bosch	200 мм (203×39)	6001551409	I, II

Экономить не нужно. Лучше брать запчасти стоимостью выше средней. Фрикционные накладки бывают «мягкие» и «твердые». Ресурс у «мягких» меньше, чем у «твердых», но они не так сильно изнашивают поверхность дисков. Жесткие «карбоновые» накладки выдерживают большую температуру. Они предназначены для агрессивной езды с частыми торможениями. Их ставят на вентилируемые тормозные диски.

Необходимый инструмент для замены

Замена задних тормозных колодок рено логан видео инструкция

Периодичность замены тормозных колодок зависит от вашего стиля вождения. Я советую каждые 10-15 тыс. км пробега проверять толщину тормозных накладок, и по необходимости менять колодки.

Новые тормозные колодки RENAULT LOGAN по коду поможет приобрести каталог avto.guru.

1. Ослабьте ручник.

2. Снимаем колесо и выбиваем заглушку. 3. Откручиваем гайку на тридцать, которая находиться под заглушкой.

4. Снимаем барабан с помощью съемника. Делаем эту процедуру аккуратно чтобы не повредить подшипник.

5. Вставляем пассатижи в солдатик, поворачиваем, и вынимаем.

6. Далее нужно снять колодки. Чтобы проделать это нужно подковырнуть снизу отверткой. (советую этот момент посмотреть на видео)

После того как колодки вышли, нужно отсоединить тросик ручника.

7. Расцепите все пружины и выбросьте отработанные тормозные колодки.

8. Берем новые колодки и приступаем к сборке. Сборку трудно объяснить, я лишь напишу что за чем идет. А сам момент сборки посмотрите на видео с 1-35 до 3-05.

Сборка тормозного механизма:

1. Ставим верхнюю пружину
2. Устанавливаем регулировочный болт
3. Одеваем нижнюю пружину
4. Ставим регулировочный флажок

9. Одеваем трос ручника на колодку.

10. Укладываем тормозные колодки немного поджимая тормозной цилиндр с левой потом с правой стороны.

11. Вставляем в отверстия болтики и одеваем два солдатика.

12. Перед установкой барабана нужно развести колодки так, чтобы барабан надевался плотно. Регулировать это можно с помощью барашка который можно покрутить отверткой.

13. Одеваем тормозной барабан. Он должен свободно крутиться, но немного цеплять колодки.

14. Затягиваем гайку и ставим заглушку.

Признаки износа колодок Рено Логан

О том, что нужно сменить расходники, сигнализируют датчики износа. Они бывают механическими и электронными:

• Механическая — просто короткая металлическая пластинка, которая при уменьшении толщины фрикционной накладки начинает тереть поверхность тормозного диска.
• Электронная — пара разъемов, провод, электрический контакт. После стирания двух третей фрикционного слоя контакт замыкает цепь на поверхность диска.

Сигналом о необходимостизамены становится высокий неприятный свист (скрип) в районе передних колес при торможении. Ещё один тревожный признак – горящая желтая или красная контрольная лампа на панели приборов с сообщением бортового компьютера «проверьте колодки».

Изделия с электронным датчиком износа

Объективный показатель состояния тормозов – толщина фрикционной накладки. У новой детали полная высота составляет 18 мм (для передних) и 4,5 мм (для задних). Минимально допустимые значения: 6 мм и 3,5 мм соответственно. Если накладка еще не стерлась до минимума, но уже потрескалась, замаслилась или изношена под углом – ее однозначно придется сменить (в комплекте с остальными).

2163-5-12-03-15

Для изменения длины распорной планки отводим рычаг регулятора от храповой гайки резьбового наконечника планки и отверткой вращаем гайку (резьба левая).

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Гайку крепления подшипника ступицы колеса заменяем новой и затягиваем предписанным моментом. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — правая).

Затем несколько раз нажимаем педаль тормоза, чтобы отрегулировать положение тормозных колодок. При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Педаль нажимаем до тех пор, пока щелчки не прекратятся. При необходимости подтягиваем тросы стояночного тормоза. Проверяем легкость вращения колес при полностью опущенном рычаге стояночного тормоза.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

У Renault Logan – реноме практичного и недорогого в обслуживании автомобиля. К тому же его владелец может сэкономить на некоторых ремонтно-восстановительных работах, например, замене тормозных колодок. Процедура, в сущности, несложная. Главное – строго придерживаться наших рекомендаций
