Замена рулевой рейки Логан без ГУР
Стоимость автомобиля с рейкой без гидроусилителя намного ниже, чем с ним. Это подкупает тех, кто не сильно озабочен комфортом при управлении. А оно без гидравлики становится не столь удобным.
Процесс замены рулевой рейки без ГУР практически аналогичен процедуре ремонта детали без усилителя. При смене она снимается и демонтируется в том же порядке. Так же производятся разборка, чистка, шлифовка, смазка. Только этапов при замене все же несколько меньше: благодаря упрощенной конструкции, они могут заключаться только в доработке механизма.
С учётом того, что без ГУР рейка примерно в три раза дешевле, у некоторых автолюбителей возникает вопрос – можно ли установить ее на автомобиль, который рассчитан на рулевым механизмом с усилителем? Чаще такой вопрос возникает у владельцев подержанных машин, которые не желают значительно вкладываться в ремонт.
- для циркуляции масла замыкается магистраль;
- устанавливается короткий ремень;
- рулевая колонка подвергается доработкам.
Спор о том, что лучше: с ГУР или без него, то есть дешевле или удобней, давно разгорается на просторах интернета между автолюбителями
Мастера же советуют обращать внимание на наличие аналогов – они позволяют существенно сэкономить, не лишаясь комфорта. Хотя в любом случае выбирать самому водителю, а наши специалисты сделают все, чтобы вернуть автомобилю лучшую управляемость
О сложности обслуживания
Современный автомобиль нельзя представить без гидроусилителя руля. Модель Reno Logan также оснащена этим необходимым для любого владельца механизмом. Система ГУР является сложным агрегатом и склонна к проявлению чувствительности к различного рода условиям эксплуатации. Это предполагает частую периодичность профилактического сервиса.
Для выполнения ремонта мастерами демонтируется рейка рулевая с ГУР, предварительно слив жидкость из системы.
Эта процедура выглядит следующим образом:
- используем специальный шприц, позволяющий откачать жидкость из бачка ГУР;
- снимаем шланг, соединяющий бачок с насосом;
- временно герметизируем отверстие бачка;
- опускаем шланг и направляем его в тару для слива;
- помогаем процессу слива путем вращения рулевого колеса в обе стороны до упора;
- дожидаемся полного слива флюида.
Если при диагностировании выявлен факт потребности в замене рулевых тяг или наконечников, то мастера в обязательном порядке уведомляют об этом владельца, согласовав с ним аспекты ремонта. Покупая необходимые запчасти, вышедшие из строя, нужно будет узнать их артикул.
При достижении консенсуса порядок действий, когда меняется рейка рулевая с ГУР, выглядит так:
- поднимаем автомобиль (домкратом или подъемником);
- демонтируем защиту картера;
- отвинчиваем три гайки, удерживающие термозащиту реечного механизма;
- откручиваем 4 гайки, крепящие саму рейку;
- снимаем механизм подрулевого переключателя;
- демонтируем нижний фланец эластичной муфты;
- отделяем рулевые наконечники от поворотных кулаков (если не «выходят» сами, пользуемся съемником);
- действуя из салона, снимаем рулевой вал;
- извлекаем узел в сборе с автомобиля и приступаем к ремонту.
Типичные неисправности рулевой рейки Рено Логан и их признаки
Согласно статистике, слабое место Logan
по ходовой части – это подшипники передних ступиц. Но вместе с тем отмечены частые выходы из строя упорных втулок по причине неудовлетворительного дорожного покрытия. Это определяется по такимпризнакам :
- вибрация;
- сильный стук при движении по неровной поверхности;
- увеличенный люфт при вращении руля (особенно справа).
Некоторые «мастера» решают это вопрос элементарным затягиванием регулировочной пробки. О ней уже выше писалось: завод, предвидя такую ситуацию, категорически запрещает это делать. При чрезмерном зажатии червячной передачи начинается интенсивное изнашивание зубьев, что может привести к нежелательным последствиям.
Какие неисправности могут возникать
В процессе эксплуатации авто могут возникнуть различные неисправности:
- Тугое вращение рулевого колеса. Это указывает на повреждение рейки коррозией. В этом случае единственный выход – разобрать узел, очистить от следов коррозии и восстановить шток. Если проблема серьезная, может потребоваться замена некоторых запчастей.
- В области рулевой рейки слышны стуки (преимущественно при вращении руля). Такой звук характерен для повреждения втулки червячной пары. В данном случае единственный выход – его замена. Для выполнения работ необходимо заранее подготовить ремкомплект.
- Появление течи и снижение уровня жидкости в бачке. Причина такой поломки заключается нарушение целостности сальников (это возможно из-за коррозии). Регулировка или проведение ремонтных работ ситуации не решит. Требуется замена узла, вышедшего из строя.
- «Закусывание» тяги рулевого колеса. Данная поломка возникает из-за износа зубцов червячной пары. Решение проблемы – замена узлов. Выбирая ремкомплект, лучше приобрести оригинальные запчасти.
- Люфт рулевого колеса. Данная проблема обусловлена поломкой штока. Решение – ремонт или замена узла.
Порядок визуального осмотра наконечников рулевой тяги:
- Очищаются элементы рулевой тяги от грязи.
- Осматривается пыльник на предмет нарушения целостности. Если он порван осуществляется замена.
- Проверяется люфт. Один человек вращает рулём, а второй снизу наблюдает за работой наконечников. Движение по длине оси пальца больше чем 1,5-2 миллиметра является отклонением от нормы.
- Деформированная поверхность наконечника и наличие явных повреждений.
Своевременное обслуживание автомобиля и его периодический осмотр позволяет оперативно обнаружить неисправности и принять меры по их устранению.
С расходниками вроде разобрались, теперь по ходовке. Взялся за замену наконечников рулевых тяг. Хотя они меня абсолютно не беспокоили, ни люфта, ни стуков я не замечал, решил все же продиагностировать.
Собственноручно естественно. За неимением опыта в таких делах, обращаемся к книженции для чайников).
С левой стороны свободный ход шарнира ощущался. Справа дела обстояли получше. Морочиться с выбором наконечников не стал, по примеру многих выбрал Lemforder.
Меняется все просто. Скинул колесо, вот и он.
Для начала ослабил контргайку.
Затем откручиваем гайку на шарнире. поддается все легко, малость ВД-хой облил только. Возможно придется придержать сам палец от проворачивания ключом Torx T-30.
Потом аккуратно выбиваем палец шарнира и откручиваем наконечник, при этом считаем количество оборотов, что бы потом завернуть новый наконечник в то же положение. А не до упора, иначе до сход-развала не доехать, машину разорвет)Вот для сравнения старые и новые наконечники.На левом две метки.
На правом одна.
Немного отличается палец и основание пыльника, но сидят как родные. На старых шарнир двигался свободно, можно было спокойно пальцем двигать. Новые очень тугие, плотные, ни какого люфта.
Устанавливаем в обратной последовательности. Вот уже новые.
После всех процедур съездил на развал-схождение. Цена 500р. Ну это только схождение.
Ну а теперь о печальном. Приличное время ездил с непонятным скрипом, который доносился, как мне казалось из рулевой колонки. Хотя сначала думал, что скрипят те самые пыльники рулевых наконечников, на которые жаловались многие.
Это не сильно напрягало, даже начал было привыкать. Но уповая на новые наконечники, надеялся что скрип пропадет, ан нет. Снял руль, разобрал почти полностью рулевую колонку, но сверху все подшипники запресованы капитально.
Полез снизу, крестовину сразу отмел, потому как первым делом думал на нее, но скрип шел выше. Кое-как изловчился и с помощью зеркала заглянул в глубь трубки рулевой колонки. Увидел там такую картину.
Удалось сфоткать максимально близко.
Внутри какое-то пластиковое кольцо которое полностью раскололось, кусочки не одинаковые, стало быть так не должно быть. К тому же оттуда сыпалась какая-то стружка, только очень мелкая, больше похожая на металлическую пыль. Залил внутрь WD-40, маслом или другой смазкой было не подлезть.
Скрип полностью пропал, ни единого звука. Легче, правда от этого не стало. Выходит кирдык рулевой колонке.
Я так понимаю она не разборная, и меняется только целиком. В интернете по этому поводу ничего не нашел.
Хотелось бы узнать, чем грозит дальнейшая эксплуатация авто в таком состоянии. Price tag: 2 250 ₽ Mileage: 80000 km.
Начнем ремонт
Для возможности выполнения ремонтных работ потребуется соответствующий инструмент, позволяющий демонтировать тягу, ее наконечник или пыльник. Подъемник также существенно упростит задачу.
- Если обнаружился досадный люфт в одном из наконечников, то выполняем его замену по приведенному алгоритму и, не забыв сверить данные артикула.
- Демонтируем колесо с соответствующей стороны.
- Откручиваем гайку, которая фиксирует шаровой палец наконечника в проушине поворотного кулака.
- Для высвобождения конусной части пальца из проушины прикладываем к ней боковую ударную нагрузку (молотком) или, что более цивилизованно, пользуемся съемником.
- Резьбовую часть пальца на новом наконечнике смазываем соответствующей смазкой, после чего наконечник накручиваем на тягу. Затягиваем контргайку. Для обеспечения минимальной погрешности в схождении колес добиваемся совпадения количества витков при демонтаже и накручивании наконечника на тягу.
- Направляемся в сервис для контроля и корректировки схождения колес.
- Во время монтажа проявляем «заботу» о пыльнике, чтобы не повредить его резиновую фактуру.
- Алгоритм замены идентичен для обеих сторон подвески.
- Вышедшую из строя тягу также следует безоговорочно заменять поскольку она попадает в категорию деталей, не подлежащих ремонту.

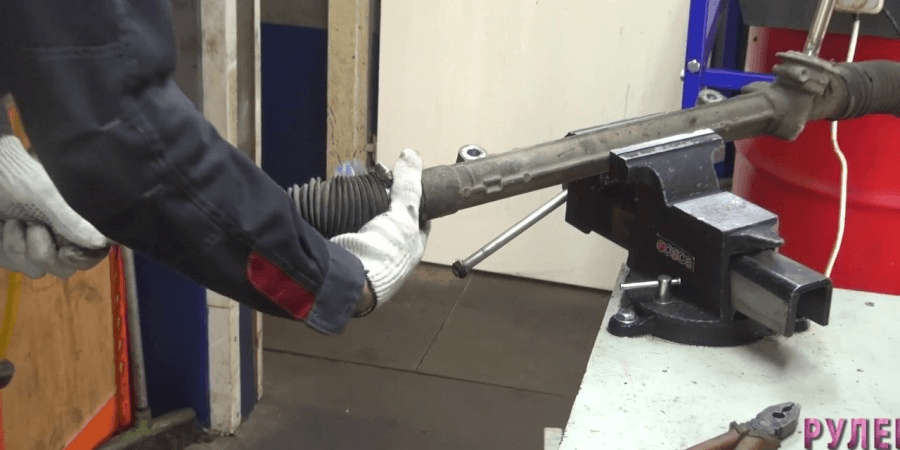

- Демонтировав хомуты (2 шт.), снимаем пыльник с тяги и убираем на некоторое время в сторону.
- Вооружившись специальным приспособлением, позволяющим открутить тягу, реализуем это действие.
- Устанавливаем новый аналог и надеваем пыльник, зафиксировав его крайние участки хомутами.
- Если извлечь пыльник через наконечник не удается, производим демонтаж последнего. После сборки узла требуется выполнение схода-развала.
- Теперь приступим к процессу замены рейки, который можно осуществить в несколько приемов.
- Сначала сливаем жидкость из контура ГУР.
- Отсоединяем рулевой вал от посадочного места на редукторе рейки.
- Отвинчиваем несколько болтов, посредством которых реечный узел удерживается на подрамнике. В модификации Рено Логан 2 шт.
- Для обеспечения правильности угла установки колес предварительно производим соответствующую разметку. Вал помечается только посредством одной метки.
- Выполняем отсоединение наконечников с обоих боков авто Рено Логан.
- Теперь вынимаем сборку узла.
- Подготавливаем новый узел и монтируем его на автомобиль в последовательности, обратной демонтажной процедуре.
Если владелец сталкивается с необходимостью замены рейки в автомобиле Renault Logan, комплектация которого не предусматривает присутствие ГУР, то технология полностью идентична приведенной здесь последовательности манипуляций. Исключением является отсутствие необходимости в сливе жидкости.
Рено Логан Ремонт Рулевой Рейки Гур Видео
Стоимость рельсов Логан контролирует особенности диагностики, ремонта, замены
В этой статье мы рассмотрим блок управления Renault Logan. Многих владельцев Logan интересует стоимость покупки и замены рейки Logan. Как выбрать наконечник рулевого управления Renault Logan | Правила замены и ремонта рулевого наконечника Renault Logan, тяги и направляющих. профессиональные консультации. Видео треки для Renault Logan. Но, возможно, вам просто нужно отрегулировать или отремонтировать рейку управления Logan без гуру или гуру. В ролике «Рено Логан» как снять вентилятор, как снять вентилятор с плиты. Как диагностировать и починить свой Logan control, вы можете узнать в этой статье, связавшись с нашим автосалоном с этим вопросом.
Нужна ли замена рулевой рейки Логан
Не надо торопиться искать рулевую рейку или обращаться в автосервис, если возникают какие-то признаки выхода её из строя. Наши мастера регулярно сталкиваются с проблемами, которые:
- не требуют большого ремонта;
- вызваны вовсе не поломкой какого-либо элемента рейки.
Вполне возможно, что требуется заменить пыльник или сальник, то есть ваши расходы при этом будут минимальны. Правда и с их заменой тянуть нельзя, иначе ремонт будет более долгим, трудоемким и дорогостоящим, либо вообще приведёт к необходимости замены узла в сборе.
Также бывают случаи, когда не требуется замена, но и вообще ремонт, когда рейку нужно всего лишь отрегулировать. Эта процедура производится без снятия и разборки узла, прямо на автомобиле, и может избавить от небольшого люфта или стука. Занимает она не так много времени, но только если при наличии опыта и условий. Чтобы добраться до регулировочной гайки, требуется открыть подрулевое пространство. А сама регулировка сопряжена с проворачиваниями руля, то есть также проводится мастером в паре.
К СВЕДЕНИЮ: Случается, что гайка прикипает и регулировка становится невозможна. В таких случаях используется специальный инструмент и смазка. Если сбивать этот элемент, можно просто сорвать резьбу.
Снятие рулевой рейки Рено Логан
Рулевой механизм снимаем для ремонта или для замены. Операции показываем на автомобиле с гидроусилителем рулевого управления. С помощью груши откачиваем жидкость из бачка гидроусилителя. Отсоединяем наконечники обеих рулевых тяг от поворотных кулаков (см.«Замена наконечника рулевой тяги»). В салоне автомобиля отсоединяем муфту карданного шарнира промежуточного вала рулевой колонки от приводной шестерни рулевого механизма (см. «Снятие рулевой колонки»). Перед отсоединением трубок гидравлических магистралей от картера рулевого механизма подставляем под картер широкую емкость для сбора жидкости. Снизу автомобиля отворачиваем…
…ключом «на 13» — гайку 3 крепления кронштейна трубки сливной магистрали, ключом «на 19» — штуцер 2 трубки сливной магистрали и ключом «на 17» — штуцер 1 трубки нагнетательной магистрали.
Выводим наконечники трубок обеих магистралей из отверстий картера рулевого механизма и вставляем в отверстия трубок и картера заглушки подходящего диаметра.
С левой стороны головкой «на 18» отворачиваем болт крепления рулевого механизма к подрамнику.
Аналогично отворачиваем болт крепления рулевого механизма к подрамнику с правой стороны. Снимаем заднюю опору силового агрегата (см.«Замена опор силового агрегата»). Отжимаем силовой агрегат вперед (по ходу автомобиля)…
…и устанавливаем деревянный брусок длиной 300–350 мм между поддоном картера двигателя и подрамником.
…выводим приводную шестерню рулевого механизма из отверстия в щитке передка.
Вынимаем рулевой механизм влево.
Устанавливаем рулевой механизм в обратной последовательности. Перед установкой проверяем, чтобы рейка была установлена в среднее положение. Для этого раздвижными пассатижами поворачиваем за лыску приводную шестерню рулевого механизма в любую сторону до упора и затем поворачиваем шестерню в другую сторону на 1,5 оборота. Заливаем в бачок гидроусилителя рулевого управления рабочую жидкость и удаляем воздух из системы (см. «Прокачка системы гидроусилителя рулевого управления»).
Источник статьи: http://reno-logan.jimdofree.com/%D1%81%D0%BD%D1%8F%D1%82%D0%B8%D0%B5-%D1%80%D1%83%D0%BB%D0%B5%D0%B2%D0%BE%D0%B9-%D1%80%D0%B5%D0%B9%D0%BA%D0%B8/
Основные методы устранения неисправностей
Самостоятельно выполнить работы по устранению неисправностей рулевой рейки не сложно, главное — определить причину поломки. В сети можно найти много фото и видео, подробно рассказывающих, как заменить тот или иной элемент устройства. Методы устранения основных неисправностей:
Во время вращения руля в части, где находится рулевая рейка, слышны характерные стуки. Это указывает на повреждение втулки червячной пары. Узел не подлежит ремонту, а требует замены. Изготовить новую деталь можно самостоятельно при наличии чертежа устройства и правильного выбора материала. Втулка может быть бронзовой, пластиковой и т. д. Стоить самодельный элемент будет намного дешевле покупного. На Логаны подходит втулка от БМВ с каталожным артикулом 7820 023 188.
Замена выполняется следующим образом:
- Транспортное средство выставляется на домкрат со стороны правого колеса.
- Гайка рулевого наконечника отвинчивается и демонтируется.
- Положение руля ставится до упора влево, и обрезаются хомуты пыльника.
- Убирается пыльник с рейки.
- Снимать рулевую тягу следует вдвоём: один тянет вниз, второй поправляет ключ после каждого поворота.
- Руль устанавливается в крайнее правое положение. Теперь можно нормально увидеть втулку.
Перед установкой новой самодельной втулки нужно её подточить, исправив размер. Перед тем, как ставить деталь, следует смазать посадочное место. Сборка выполняется в обратном порядке.
- Повышенный люфт рулевого колеса чаще всего вызван износом зубцов червячной пары. Проблема решается восстановлением или заменой неисправных узлов.
- Появление следов течи и низкий уровень жидкости в баке. Причина — износ, поломка или ржавчина на сальниках. Следует правильно выбрать и купить новые детали и установить их взамен повреждённых.
Причиной тяжёлого вращения руля может стать полное покрытие коррозией рулевой рейки. Следует разобрать устройство, почистить от ржавчины и произвести дополнительные работы по восстановлению штока.
Основные методы устранения неисправностей
Самостоятельно выполнить работы по устранению неисправностей рулевой рейки не сложно, главное — определить причину поломки. В сети можно найти много фото и видео, подробно рассказывающих, как заменить тот или иной элемент устройства. Методы устранения основных неисправностей:
Во время вращения руля в части, где находится рулевая рейка, слышны характерные стуки. Это указывает на повреждение втулки червячной пары. Узел не подлежит ремонту, а требует замены. Изготовить новую деталь можно самостоятельно при наличии чертежа устройства и правильного выбора материала. Втулка может быть бронзовой, пластиковой и т. д. Стоить самодельный элемент будет намного дешевле покупного. На Логаны подходит втулка от БМВ с каталожным артикулом 7820 023 188.
Замена выполняется следующим образом:
- Транспортное средство выставляется на домкрат со стороны правого колеса.
- Гайка рулевого наконечника отвинчивается и демонтируется.
- Положение руля ставится до упора влево, и обрезаются хомуты пыльника.
- Убирается пыльник с рейки.
- Снимать рулевую тягу следует вдвоём: один тянет вниз, второй поправляет ключ после каждого поворота.
- Руль устанавливается в крайнее правое положение. Теперь можно нормально увидеть втулку.
Перед установкой новой самодельной втулки нужно её подточить, исправив размер. Перед тем, как ставить деталь, следует смазать посадочное место. Сборка выполняется в обратном порядке.
- Повышенный люфт рулевого колеса чаще всего вызван износом зубцов червячной пары. Проблема решается восстановлением или заменой неисправных узлов.
- Появление следов течи и низкий уровень жидкости в баке. Причина — износ, поломка или ржавчина на сальниках. Следует правильно выбрать и купить новые детали и установить их взамен повреждённых.
Причиной тяжёлого вращения руля может стать полное покрытие коррозией рулевой рейки. Следует разобрать устройство, почистить от ржавчины и произвести дополнительные работы по восстановлению штока.
Как снять рулевой наконечник без съемника
Давайте для начала рассмотрим этапы снятия рулевого наконечника:
Первый этап — это подъем передней части автомобиля на домкрате. Для безопасности машины и владельца подставляем под пороги надежные подставки.
Снимаем колесо. Для этого откручиваем крепежные болты.
Далее необходимо провести зачистку рулевой стойки. Делаем это жесткой щеткой — счищаем грязь, ржавчину, пыль. Стойку обрабатываем небольшим количеством солярки, керосина или WD-40 и подождать несколько минут. Благодаря этому мы сможем легче открутить гайки.
После подготовительных процедур мы сначала ослабляем гайку наконечника рулевой тяги. Только после этого действия переходим к гайке крепления шарового пальца рулевого наконечника.
Откручиваем гайку рулевого наконечника. При этом желательно повернуть руль в противоположную сторону стойки, которую вы вытаскиваете — это облегчит процесс работы.
Штангенциркулем замеряем расстояние от центра рулевого наконечника до какой-либо отметки на рулевой тяге (сами ставим где-нибудь на ней метку). Это необходимо для того, чтобы правильно выставить новый рулевой наконечник. К этому мероприятию необходимо подойти максимально ответственно. Если штангенциркуля нет, применяем способ из шага 8.
Теперь нам необходимо выбить сам рулевой наконечник. Если нет специального съемника, можно обойтись молотком и каким-либо прочным рычагом (например, ломом). Рычаг вставляем между тягой и соединяющимся с ней выступом стойки. Нажимаем на рычаг и одновременно с этим бьем в торец рулевого наконечника.
После того, как рулевой наконечник выбился, просто выкручиваем его из рулевой тяги
При этом, если хотим сохранить приблизительный развал, а штангенциркуля, например, нет, либо просто хочется перестраховаться, необходимо точно посчитать количество оборотов при откручивании и записать это число.
Мы сняли рулевой наконечник, что же теперь нам делать? Мы ставим новый, очень важно, на правильную сторону, так как они бывают правые и левые. Ставится он в обратном порядке, как мы снимали старый
Вкручиваем его в рулевую тягу, при этом обязательно сверяемся с данными со штангенциркуля или количеством прокрутов, которое было изначально.
Когда все накручено, устанавливаем всю конструкцию в исходное положение и затягиваем все гайки и болты. После всех продувных манипуляций обязательно проверяем, везде ли сошлись элементы — это очень важно для безопасности автомобиля.
Подробнее про то, как снять рулевой наконечник без съемника, можете посмотреть в видео:
Бывают случаи, когда все идёт не по хорошему сценарию, а, так сказать, с затруднениями. Это может быть по многим причинам, таким как: сорванная резьба на гайке, различного рода ржавчины, изгибы какого-либо элемента из-за стороннего воздействия и прочие не очень приятные вещи. Что же делать в таких случаях?
Результат нерегулярного сервиса
Несмотря на то, что посещение СТО в профилактических целях помогает предотвратить множество поломок, водители приезжают туда исключительно с целью ремонта, а не профилактики. Одной из наиболее часто встречаемых поломок, вызванных нерегулярным обслуживанием узлов и агрегатов транспортного средства, является отдача или стук в рулевом колесе. В подобном случае мастер осуществляет снятие всего механизма с целью проведения замены тыльников или втулок скольжения.
В более запущенном случае может потребоваться ремонт подрулевого переключателя. Вне зависимости от этого по окончании ремонта на специальном стенде в обязательном порядке проверяется качество выполненного ремонта. Все авторизованные центры Reno Logan обязаны придерживаться стандартной схемы работы:
- 100% разбор рулевой рейки;
- определение поврежденных деталей;
- выявление деталей с высокой степенью износа;
- обязательная чистка всех узлов;
- замена подшипников и уплотнителя;
- проверка при помощи специального оборудования всех деталей на соответствие стандартам завода-изготовителя транспортного средства;
- если предстоит ремонт рулевой рейки, то в обязательном порядке происходит удалением следов коррозии;
- проверка вала на хрупкость;
- обязательное согласование с владельцем машины дальнейших действий СТО, если необходимо замена рулевых наконечников;
- после любого вида ремонта проводится обязательная компьютерная диагностика.
Как подтянуть рулевую рейку на Рено Логан видео фото и видео
Особенности неисправностей рулевой рейки
Согласно указаниям производителя, ресурс работы рулевой рейки без нареканий к качеству составляет 180–200 тысяч км пробега при условии регулярного профилактического осмотра.
К основным причинам выхода узла из строя и появления сбоев в работе можно отнести:
- Плохое качество дорожного покрытия, которое значительно повышает нагрузку на элементы рулевого управления.
- Оседание пыли и частиц грязи на резиновых уплотнителях, что приводит к появлению коррозии на узлах рейки.
- Слишком активный стиль езды.
- Естественный износ со временем.
Диагностика неисправности выявляется простым осмотром и внимательным отношением к поведению авто на дороге. О близком ремонте подскажут такие признаки:
- Посторонние шумы.
- Появление стука при повороте руля.
- Подвеска необычно стучит при движении по плохому покрытию.
- Езда сопровождается вибрацией.
- При вращении руля появился люфт.
Иногда положение можно исправить, если деталь отрегулировать, но это удаётся не всегда. Часто регулировка рулевой рейки не устраняет проблемы, и тогда необходимо делать замену: удалить старый элемент и установить новое устройство.
Среди основных неисправностей рулевой рейки чаще встречаются:
- Повреждение втулок у червячной пары. Проявляется стуками при поворотах руля. Устраняется снятием неисправной детали или поможет замена втулки.
- Коррозия и повреждение сальников. На это указывает отсутствие или подтекание жидкости в бачке. Следует установить новые детали или очистить нынешние от коррозии, заменить жидкость в ГУР.
- Стёрлись зубы червячной пары распределительного штока. На это указывает люфт руля. Неисправные запчасти заменяются.
- Коррозионные процессы в механизме рулевой рейки способствуют тугому управлению рулём. Понадобится разборка детали, очистка, ремонтные работы штока.
Слабым звеном рулевой рейки являются подшипники и упорные втулки, которые чаще всего становятся причиной неэффективной работы.
Блок-схема рулевого управления представлена на рисунке.
На чертеже номерами обозначены:
- 1 и 7 — правый и левый наконечники рулевой тяги;
- 2 — сама рулевая тяга;
- 3 — пыльник;
- 4 — картер;
- 5 — трубки ГУРа;
- 6 — приводная шестерня.
Это интересно: Рено Логан замена резинок стабилизатора — изучаем вопрос
Основные методы устранения неисправностей
Самостоятельно выполнить работы по устранению неисправностей рулевой рейки не сложно, главное — определить причину поломки. В сети можно найти много фото и видео, подробно рассказывающих, как заменить тот или иной элемент устройства.
Методы устранения основных неисправностей:
Во время вращения руля в части, где находится рулевая рейка, слышны характерные стуки. Это указывает на повреждение втулки червячной пары. Узел не подлежит ремонту, а требует замены. Изготовить новую деталь можно самостоятельно при наличии чертежа устройства и правильного выбора материала. Втулка может быть бронзовой, пластиковой и т. д. Стоить самодельный элемент будет намного дешевле покупного. На Логаны подходит втулка от БМВ с каталожным артикулом 7820 023 188.
Важно! Производитель предлагает менять полностью рулевую рейку в сборе. Но такой ремонт обойдётся в круглую сумму, особенно при установке оригинала. Вдвое меньше стоимость у аналога — 10–11 тысяч рублей
Не каждый автовладелец готов заплатить такую цену
Вдвое меньше стоимость у аналога — 10–11 тысяч рублей. Не каждый автовладелец готов заплатить такую цену.
Замена выполняется следующим образом:
- Транспортное средство выставляется на домкрат со стороны правого колеса.
- Гайка рулевого наконечника отвинчивается и демонтируется.
- Положение руля ставится до упора влево, и обрезаются хомуты пыльника.
- Убирается пыльник с рейки.
- Снимать рулевую тягу следует вдвоём: один тянет вниз, второй поправляет ключ после каждого поворота.
- Руль устанавливается в крайнее правое положение. Теперь можно нормально увидеть втулку.
Перед установкой новой самодельной втулки нужно её подточить, исправив размер. Перед тем, как ставить деталь, следует смазать посадочное место. Сборка выполняется в обратном порядке.
- Повышенный люфт рулевого колеса чаще всего вызван износом зубцов червячной пары. Проблема решается восстановлением или заменой неисправных узлов.
- Появление следов течи и низкий уровень жидкости в баке. Причина — износ, поломка или ржавчина на сальниках. Следует правильно выбрать и купить новые детали и установить их взамен повреждённых.
Диагностика
- О том, что рулевая рейка Логан требует ремонта, расскажет стук во время движения из передней части машины. Этот глухой звук характерен для данного механизма, спутать его со стуками, издаваемыми изношенной подвеской сложно.
- Для точной диагностики необходимо вывесить Logan на подъёмнике, и проверить колёса на наличие люфта. Для этого поочерёдно покачайте передние колёса вправо-влево. Если имеется неисправность, то вы почувствуете биение, передающееся на саму рулевую рейку. А сняв пыльник, сможете увидеть люфт визуально.
- Потом возьмитесь одной рукой за рулевую тягу, второй за рулевой вал и покачайте последний вверх и вниз. Если люфт имеется, то вы услышите глухой стук. С помощью таких действий можно точно определить, что неисправна именно рейка, а не втулки стабилизатора (при выходе из строя они издают похожий звук в движении).
- Если и дальше эксплуатировать Рено Логан с ослабшей рулевой рейкой, то вы наверняка попадёте на дорогой ремонт или на замену. Да и люфт на руле будет раздражать и в конце концов может спровоцировать аварию. Самостоятельная подтяжка механизма не вызовет сложностей при наличии определённой сноровки и используя минимальный набор инструментов. Для этого деталь даже не потребуется снимать.
Это интересно: Расход топлива в Renault Logan 2004 — 2015 бензин
Заключение
Итак, мы выяснили, как убрать люфт в рулевой рейке, почему он возникает и какие есть подводные камни регулировки. Данный механизм напрямую влияет на безопасность движения. Поэтому при выявлении неисправности не стоит откладывать ремонт или регулировку рулевой рейки.
Здравствуйте, уважаемые автолюбители! Иногда, неожиданно подкрадывается чувство «белой» зависти, когда в мануалах зарубежных автопроизводителей читаем слова о том, что срок службы червяка или рейки в рулевой рейке автомобиля, рассчитан на 14-15 лет.
Рассчитан и… так оно на самом деле: рулевая рейка не выходит из строя. Естественно, при соблюдении определенных условия, как то: рекомендованные сроки обслуживания рулевой рейки, применение рекомендованных и качественных масел, и эксплуатация автомобиля на соответствующих дорогах.
И, если первые два пункта вполне выполнимы со стороны владельца авто, то третий, увы, для нас пока остается сказочной мечтой. Поэтому сегодня мы с вами рассмотрим вопрос о том, как подтянуть рулевую рейку своими руками.
Регулировка рулевой рейки — процедура несложная и вполне под силу любому водителю. Да и по времени она занимает не более часа со всеми подготовительными мероприятиями. Но, вначале, вспомним для чего, и когда необходима подтяжка рулевой рейки.
Зачем нужна регулировка рулевой рейки?
Из устройства рулевой рейки типа: шестерня-рейка: к колесам усилие водителя передается посредством шестерни (прямозубой или косозубой), которая устанавливается на подшипнике и взаимодействует с зубчатой рейкой.
Беззазорное зацепление шестерни и зубчатой рейки осуществляется благодаря прижимным пружинам.
Наиболее распространенные неисправности: люфт или стук в рулевой рейке. Причинами люфта или стука могут служить:
- Ослабилось крепление картера рулевой рейки, рулевой сошки либо кронштейна крепления картерного рычага.
- Естественный износ передающей пары: шестерня- рейка.
- Нарушение регулировки зацепления передающей пары.
- Износ шаровых шарниров рулевых тяг и так далее.
При неправильной регулировке зацепления в передающей паре может наблюдаться тугое вращение руля . Именно в этом случае и требуется регулировка рулевой рейки, и, естественно, долив или замена масла (смазки) в картере рулевой рейки.
Как регулировать рулевую рейку своими руками?
Сразу же хочется предупредить о том, что подтяжка рулевой рейки может и не решить проблему с люфтом. Дело в том, что степень износа деталей передающей пары: шестерни и зубчатой рейки нам и вам неизвестна. Это может показать только вскрытие. Мы же говорим о первой подтяжке.
Если же подтяжка рулевой рейки не принесет желаемого результата и люфт или стук не пропадет, то нужно записываться на аудиенцию к специалисту. Но, пока, зовем товарища по гаражу (вам понадобится напарник для регулировки) и приступаем к подтяжке.
Подтяжка рулевой рейки своими силами
- Регулировка производится путем подтяжки регулировочного винта. Он находится в рулевом механизме (в торцевой крышке).
- Идеальный вариант – если у вас есть яма в гараже или эстакада на территории. Если же нет, то можно подтянуть рейку и на домкратах. Естественно, укрепив автомобиль после подъема на упорных «козлах».
- Перед подъемом кузова домкратами, передние колеса выставляются ровно (прямо).
- Люфт руля измеряется люфтомером (есть электронные, а есть и примитивные старые люфтомеры). ГОСТ РФ гласит о том, что люфт руля не может превышать 10 градусов.
- Подтяжку регулировочного винта осуществляем медленно, систематически проверяя ход руля и наличие люфта или стука в колонке.
- Если вам показалось, что проблема решена, то проведите ходовое испытание. Если же в процессе движения, после подтяжки вы почувствуете «тяжесть» рулевого колеса, то регулировочный винт придется слегка ослабить.
Задача регулировки рулевой рейки считается выполненной, если: люфт или стук исчезли, а руль свободно возвращается в центральное положение.
